1 VZOR PROJEKTU Obchodní jednotka STUDIE - INTERIÉR Architektonicko - provozní řešení OC Brno Únor Krycí list

2 VZOR PROJEKTU Průvodní zpráva Tento projekt řeší architektonicko provozní řešení obchodní jednotky umístěné v obchodní galerii obchodního centra OC BRNO. Jední se o vestavbu do vyhrazeného a pronajatého prostoru a řeší veškeré potřeby uživatele v návaznosti na vlastní provoz a požadavky pronajímate vyplývající z Desing manuálu a Technického manuálu OC Brno. Tato dokumentace slouží jednak jako podklad pro odsaouhlasení celkového záměru nájemce pronajímatelem a zároveň obsahuje podrobné výstupy pro zpracování realizační dokumentace resp. Projektové dokumentace pro změnu stavby před dokončením. - Stavební řešení vestavby - Projekt ZTI - Projekt větrání a klimatizace - Projekt elektro atd. Stavebně technické řešení Dokumentace vychází z přesného zaměření stavby v době předání jednotky nájemci. Zohledňuje stávajíící vývody technických sítí - kanalizace, vodovodu, elektro, požárního vodovodu, vzduchotechniky, EPS... Prostor bude oddělen od nákupní galerie proskleným výkladcem a na něho navazující rolovací mříží,. Samotný prostor je dělen na dvě základní části (prodejní a zázemí). Rozdělení tvoří jednak prodejní pult s chladícími vitrinami a v koutě jednotky SDK příčka, která odděluje malé zázemí prodejny. Stavební část SDK příčky a SDK přizdívky technických zařízení a stropní podhled jednotky. Elektroinstalace Dokumentace obsahuje veškeré podklady pro zpracování projektu elektroinstalace - stropní osvětlení a ovláídání, osvětlení zařízení, zásuvek umístění zařízení technologie (tech. parametrry viz samostatné přílohy dokumentace). Elektro rozvaděč bude umístěn v zázemí v prostoru vestavby pod stropem. VZT a klimatizace. Výměnu vzduch a vytpění zajišťuje centrální rozvod OC. Rozmístění výustek je patrno z půdorysu. Nutno zajistit klimatizaci v letních měsících a větrání WC a zázemí. Zejména pro klimatizaci ochhodní jednotky nutno vycházet z technického manuálu OC, který obsahuje veškeré potřebné podklady pro technické řešení. Zdravotně technické instalace V zázemí jednotky bude umístěno WC a umyvadlo pro personál, výlevka pro úklid a samostaně dřez pro potřebu běžného provozu jednotky. Řešení v maximálně možné míře ctí stávající vývody a pokud to není možné budou přívody vody a odpady vedeny po stěnách vymezujííc obchdní jednotku a budou poté zakryty SDK kapotáží. Požární voda - centrálně z OC Přesné umístění vývodů - ů - celkové řešení respektuje. Slaboproudé rozvody - centrálně z OC EPS a interní rozhlas OC - umístění zohledněno v celkovém řešení. Interér, nábytkové vybavení a celkové materiálové řešení Reprezentativní, interiér jednotky je tvořen několika na zakázkovými prosklenými vitranami a pultem zakomponovaným mezi 3ks typových chladících vitrin. Materiálové provedení - sklo, masivní dřevo (dub), dýhovaná DTD deska dubovou dýhou, mořeno, kovové sokly nebo okopové plechy. Barevné studie jsou součástí této dokumentace. Konečné schvalování bude probíhat na základě fyzického předložení použitých materálů kordinátorovi pronajímatele a podléhá písemnému souhlasu pronajímatel!!! 02 Průvodní zpráva

Brno. Tato dokumentace slouží jednak jako podklad pro odsaouhlasení celkového záměru nájemce pronajímatelem a zároveň obsahuje podrobné výstupy pro zpracování realizační dokumentace resp.

3 VZOR PROJEKTU mříž rozhlas rozhlas EPS chladící vitrína chladící vitrína prodejní pult čidlo chladící vitrína rev.otvor pro čidlo Olympie VZT VZT VZT VZT odvětrání WC výlevka 950 VZT EPS 100 ODPAD umyvadlo čidlo WC 80 odpad 600 pr.50mm elektroměr, rozvaděč odvětrání zázemí vodoměr PŘÍČKA VYMEZUJÍCÍ OBCHODNÍ JEDNOTKU odpad pr.50mm odpad pr.50mm 1.NP 1:25 03 PUDORYS OBCHODNÍ JEDNOTKY

50 750 50 160 rev.otvor pro čidlo Olympie VZT VZT VZT VZT odvětrání WC 825 800 825 600 výlevka 950 VZT EPS 100 ODPAD 350 1 820 umyvadlo čidlo WC 80 odpad 600 pr.

4 VZOR PROJEKTU +3,800 +3, ±0,000 Pohled z galerie čelo prodejny 1:25 04 POHLED I

5 1 000 VZOR PROJEKTU +3,810 pokladna Řez/pohled z jednotky směr galerie 1:25 05 POHLED II

6 VZOR PROJEKTU +3,800 +3,300 pevná záda, tl.20mm 3 bodovky nad kafe zářivky. tenké - Fulgur zářivky tenké - Fulgur chladnička Řez/pohled na zázemí za hlavním pultem 1:25 06 POHLED III

7 VZOR PROJEKTU výlevka WC Řez/pohled příčný - velká vitrina a zázemí 1:25 Pohled z galerie - malá výloha 1:25 07 POHLED IV a V

350 Řez/pohled příčný - velká vitrina a zázemí

8 2 000 VZOR PROJEKTU +3,800 +3,300 výsuvný věšák keramický obklad v=1 police pevná na monitor police výsuvná na klávesnici výlevka ±0,000 PC 600 Řez/pohled zázemí a zápultí 1:25 Řez zázemí - šatna/chodbička 1:25 08 POHLED VI a VII

klávesnici výlevka ±0,000 PC 600 Řez/pohled zázemí a

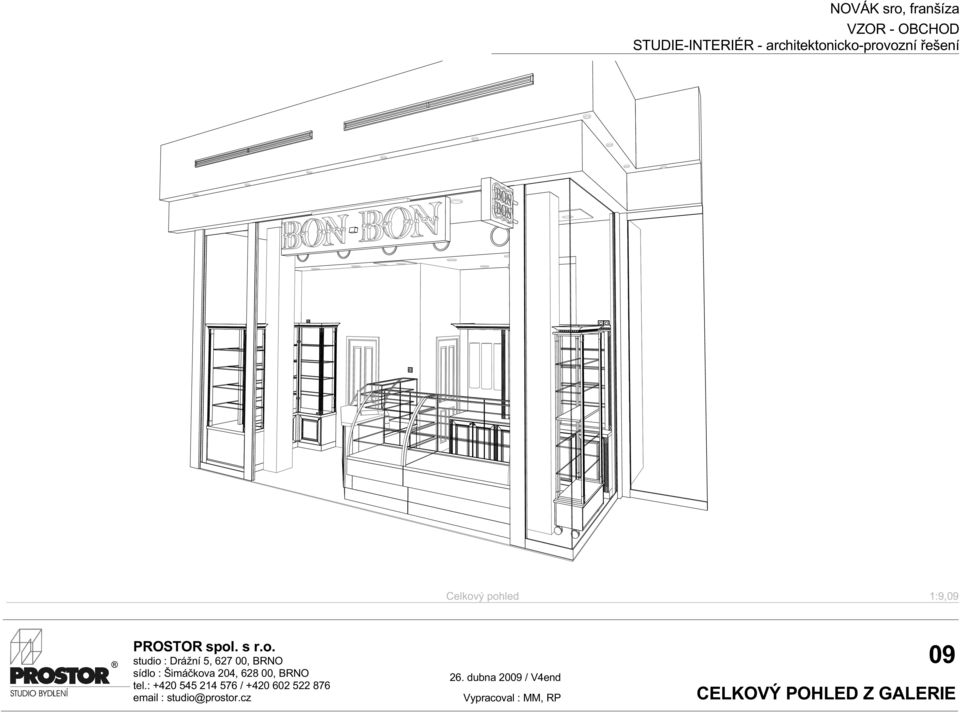

9 Celkový pohled 1:9,09 09 CELKOVÝ POHLED Z GALERIE

10 mříž rozhlas čidlo rozhlas EPS rev.otvor pro čidlo Olympie VZT VZT VZT VZT odvětrání WC výlevka 950 VZT EPS 100 ODPAD umyvadlo čidlo WC odpad pr.50mm elektroměr, rozvaděč odvětrání zázemí vodoměr PŘÍČKA VYMEZUJÍCÍ OBCHODNÍ JEDNOTKU odpad pr.50mm odpad pr.50mm 1.NP konstrukce a specialisté 1:25 10 PUDORYS - celkový přehled pro specialisty

otvor pro čidlo Olympie VZT VZT VZT VZT odvětrání WC výlevka 950 VZT EPS 100 ODPAD 1 820 umyvadlo čidlo WC

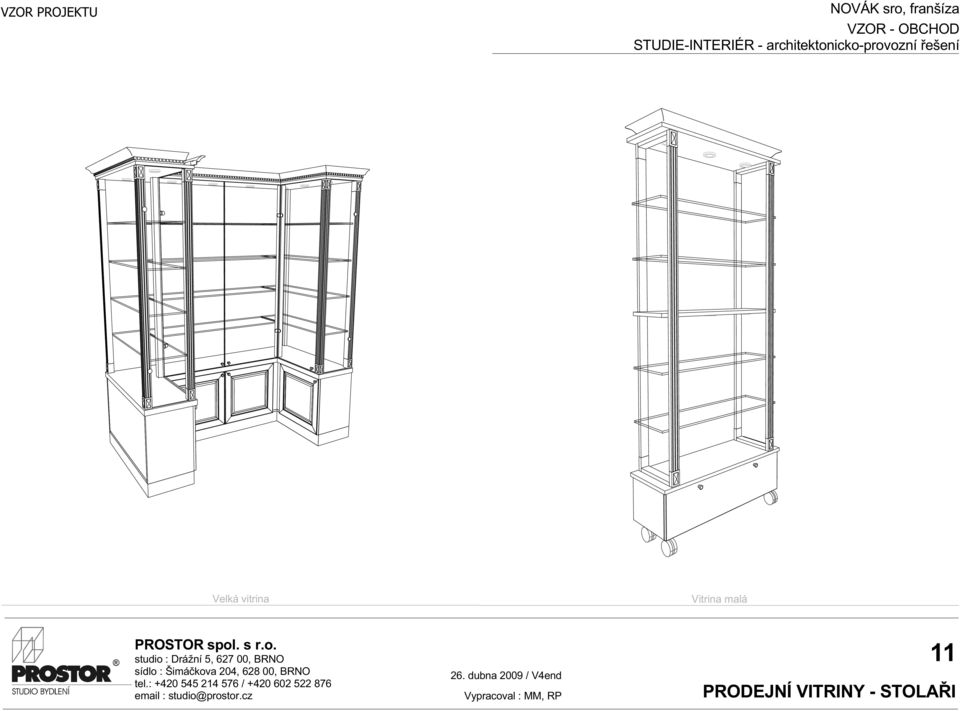

11 VZOR PROJEKTU Velká vitrina Vitrina malá 11 PRODEJNÍ VITRINY - STOLAŘI

12 VZOR PROJEKTU Pult mezi chladící vitriny Vitrina v zápultí 12 PRODEJNÍ VITRINY - STOLAŘI

13 13 Barevné řešení

14 14 Barevné řešení

15 15 Barevné řešení
