Počáteční stanovení cílů projektu výstavby bioplynové stanice

Transkript

1

2 Počáteční stanovení cílů projektu výstavby bioplynové stanice Výstavba bioplynové stanice farmářského typu na principu mokré anaerobní fermentace v mezofilním režimu Maximalizace využití odpadního tepla Dodávka elektřiny do distribuční sítě formou přímého výkupu za výkupní cenu AF1

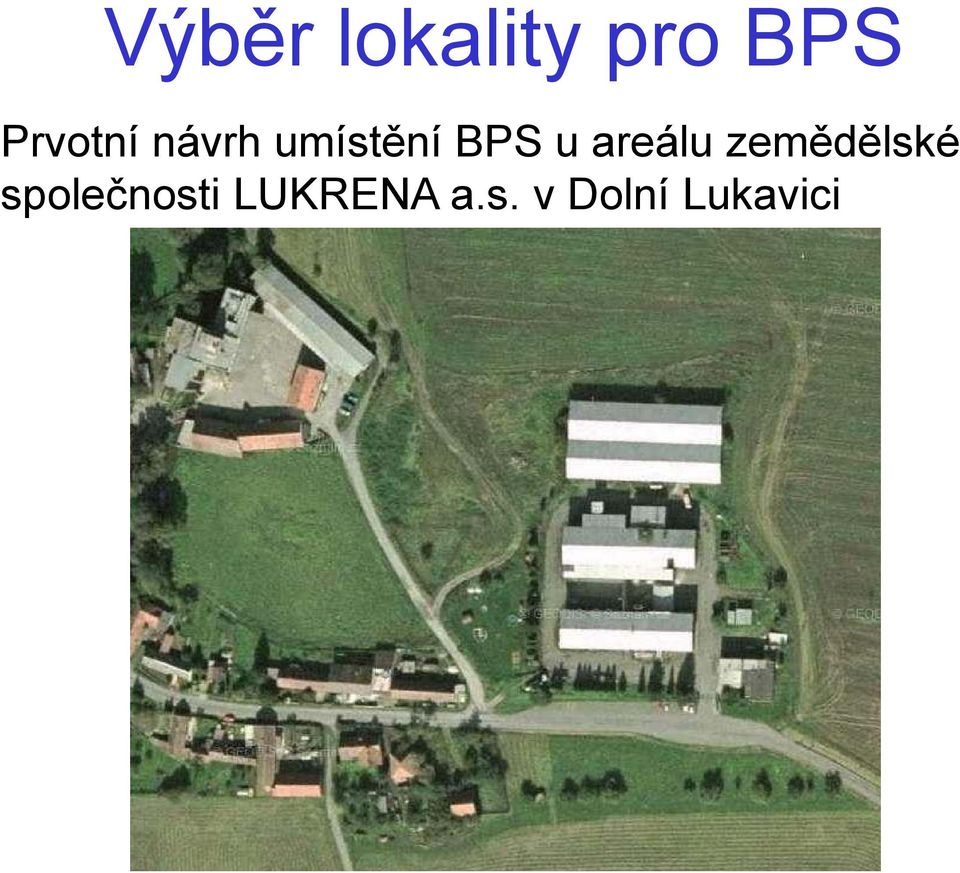

3 Výběr lokality pro BPS Prvotní návrh umístění BPS u areálu zemědělské společnosti LUKRENA a.s. v Dolní Lukavici

4 Výběr lokality pro BPS Prvotní návrh umístění BPS v areálu zemědělské společnosti LUKRENA a.s. v Dolní Lukavici VÝHODY: Vlastní areál LUKRENA a.s. Blízkost dodávky vstupních substrátů Plánované využití odpadního tepla na sušení obilí a olejnin, vytápění areálu a uvažovaná výstavba sušárny dřeva NEVÝHODY: Nedostatečné (sezónní) využití odpadního tepla Blízkost obydlí (cca 150 m) Ochranné pásmo řeky vodárenské pásmo II.st.

5 Hledání zvýšení efektivnosti využití tepelného výkonu Možnost využití tepla v sídlištních kotelnách CZT v Přešticích VÝHODY: Dodatečné tržby za teplo (až 5mil. Kč ročně) Kladné body za kombinovanou výrobu el. a tepla v dotačním programu EKO-ENERGIE (předpokládaná účinnost využití energií >70%) NEVÝHODY: Vzdálenost 4 km od BPS Vyřešení majetkoprávních vztahů na trase do Přeštic Komplikované technické řešení (hlukový limit 35 Db) Vícenáklady za plynovod (teplovod) do Přeštic a úpravu kotelen

6 Změna v umístění BPS Přesun BPS blíže k Přešticím na pozemek s územním rozhodnutím na výstavbu BPS VÝHODY: Platné územní rozhodnutí na výstavbu BPS Zkrácení trasy plynovodu na 2,8 km Možnost dodávky drůbežího trusu z blízké drůbežárny NEVÝHODY: Větší vzdálenost na dovoz vstupních substrátů Nemožnost využití odpadního tepla v BPS kromě technologického ohřevu

7 Zobrazení původní a nové varianty umístění BPS a plynovodu

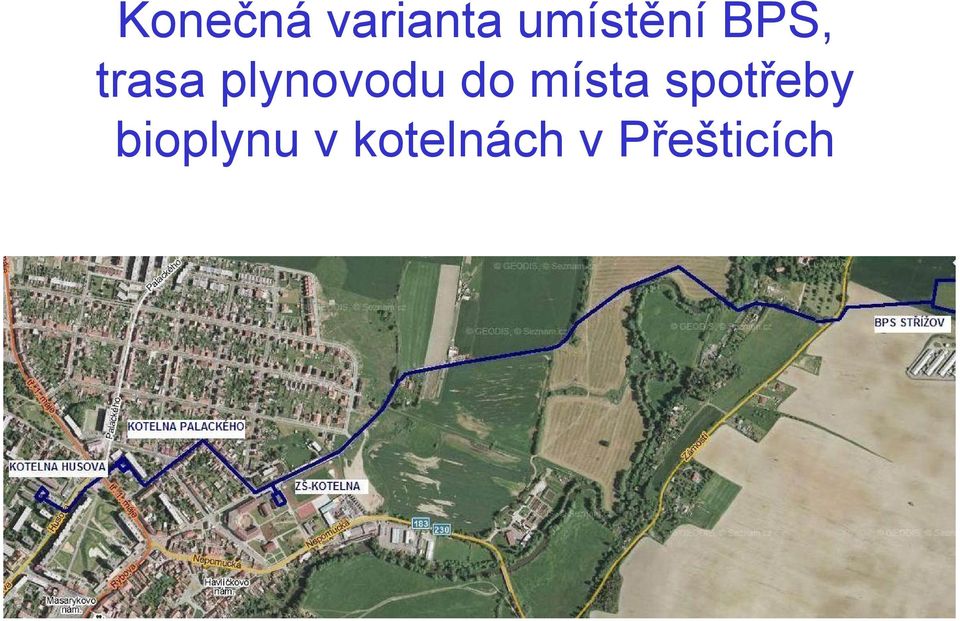

8 Konečná varianta umístění BPS, trasa plynovodu do místa spotřeby bioplynu v kotelnách v Přešticích

9 Popis realizovaného projektu Projekt řeší výstavbu bioplynové stanice zpracovávající vstupy ze zemědělské prvovýroby s kombinovanou výrobou elektrické energie a tepla z bioplynu. Bioplyn se vyrábí v BPS v lokalitě Přeštice-Střížov a je plynovodem přiveden do CZT umístěného v Přešticích. Zde jsou umístěny hlavní KJ pro kombinovanou výrobu el. energie a tepla do stávajícího CZT pro sídliště panelových domů, která z většiny nahradí stávající zdroj tepla. Menší jednotky budou umístěny v BPS, kde zajistí výrobu technologického tepla pro provoz BPS. Celkový instalovaný elektrický výkon BPS v I. etapě je cca 1,1MWel., v II. etapě navýšen na cca 1,6MWel.

10 Popis realizovaného technického řešení BPS I. etapa BPS tvoří 2 fermentory o průměru 22,5m s plynojemy, 2 dofermentory o průměru 22,5m s plynojemy, 2 koncové sklady o průměru 23m, objekt hydrolýzy, centrální příjmové místo pro návoz substrátů a odvoz digestátu, centrální přečerpávací stanice, dvě KJ o celkovém max. el. výkonu 380 kw, velín, fléra, sloupová trafostanice, tlaková stanice pro vyvedení bioplynu do plynovodu do Přeštic. V CZT v Přešticích jsou umístěny KJ o el.výkonu 600 kw a 175 kw do stávajících staveb kotelen. Provedení stavebních úprav kvůli utlumení hluku KJ, instalaci vzduchotechniky, umístění akumulace, trafostanice, VN a NN rozvodny, komínových těles. Plynovod o délce 2,8 km realizovaný metodou pluhování v otevřené krajině, protlaků a výkopů ve městě.

11 Schéma technického řešení BPS

12 Analýza dodávky tepla do CZT Vzhledem k předpokládanému snižování spotřeby tepla v CZT Přeštice je v rámci energetické obezřetnosti uvažováno v projektu s množstvím prodaného tepla vroční průměrné výši GJ

13 Analýza dodávky tepla do CZT

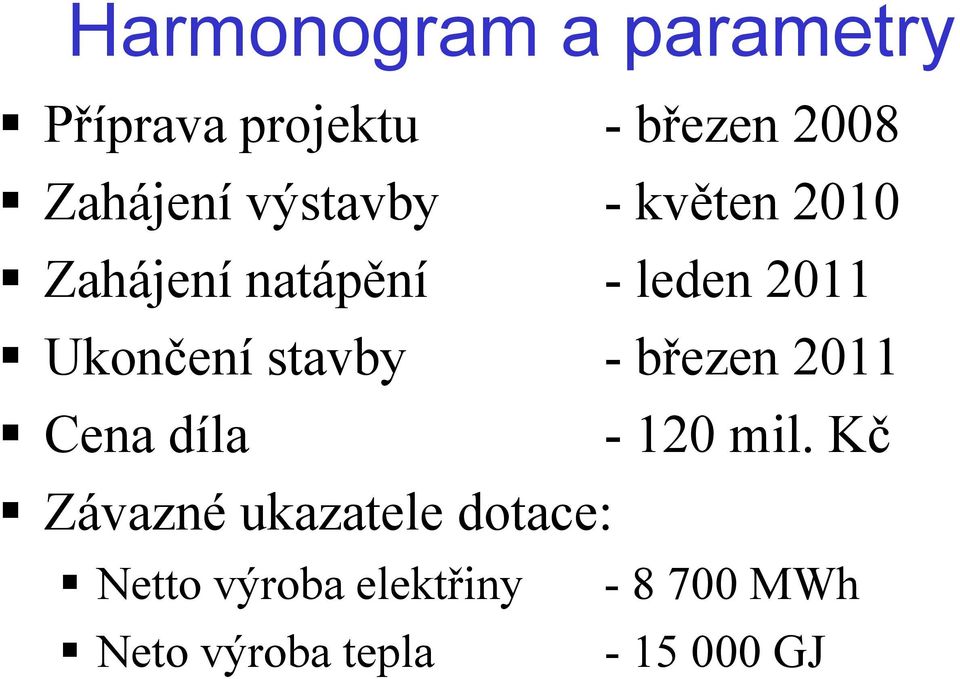

14 Harmonogram a parametry Příprava projektu - březen 2008 Zahájení výstavby - květen 2010 Zahájení natápění - leden 2011 Ukončení stavby - březen 2011 Cena díla mil. Kč Závazné ukazatele dotace: Netto výroba elektřiny MWh Neto výroba tepla GJ

15 Vstupní materiály

16 Lokalita Přeštice-Střížov pro výstavbu BPS před zahájením stavby

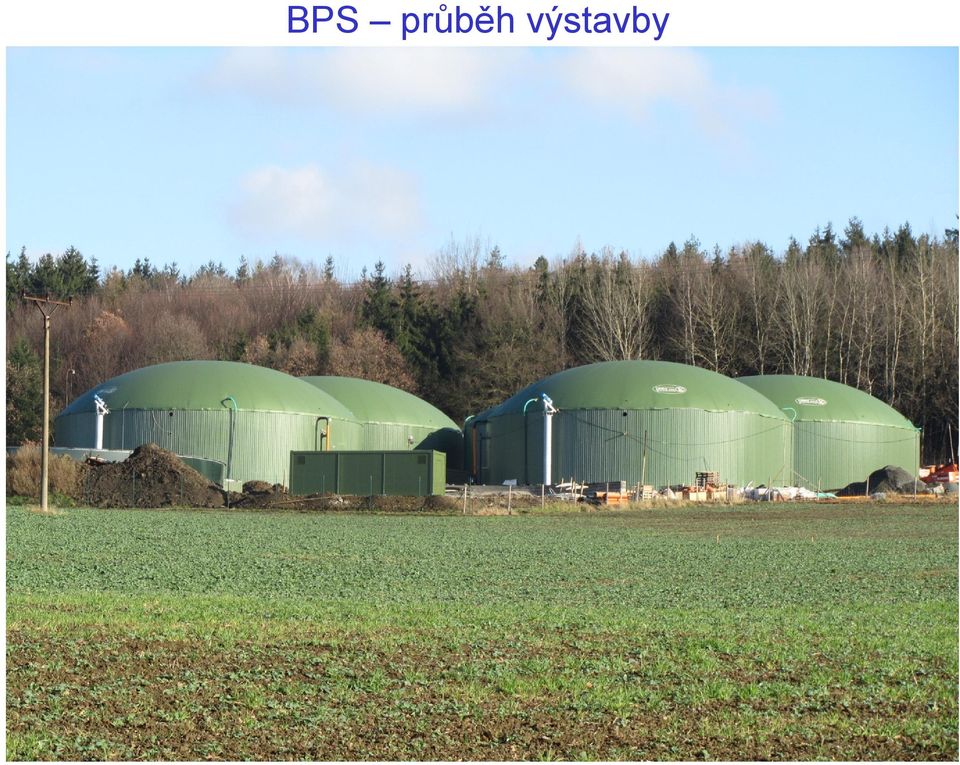

17 BPS průběh výstavby

18 BPS průběh výstavby

19 BPS průběh výstavby

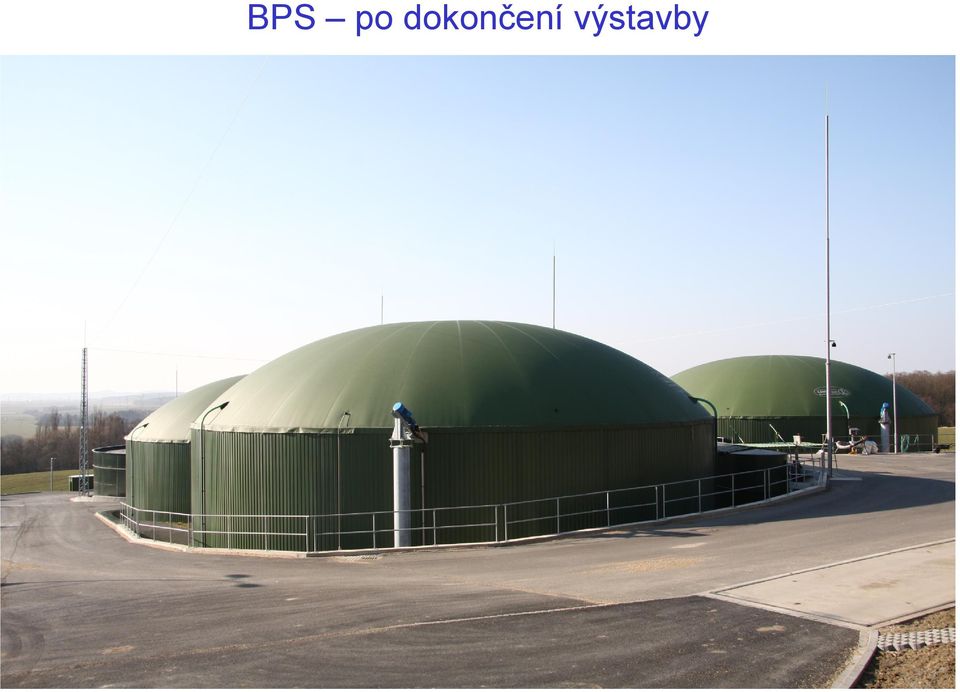

20 BPS po dokončení výstavby

21 BPS po ukončení výstavby

22 CZT-kotelna v Palackého ulici před zahájením úprav

23 CZT-kotelna s KJ Qvanto 180 v Palackého ulici

24 CZT-kotelna v Husově ulici před zahájením úprav

25 CZT-kotelna v Husově ulici před zahájením úprav

26 CZT-kotelna v Husově ulici po instalaci KJ Deutz

27 CZT-kotelna s KJ Deutz v Husově ulici

28 CZT-kotelna s KJ Deutz v Husově ulici

29 CZT-kotelna s KJ Deutz v Husově ulici

30 Realizace plynovodu

31 Problémy při realizaci projektu Komplikace s úřady BPS vynětí ze ZPF, zpoplatnění Plynovod územní řízení řešeno veřejnoprávní smlouvou Úpravy kotelen požadavky na utlumení hluku, požadavky hasičů Majetkoprávní vztahy Zřízení věcných břemen (souhlasy, smlouvy o sml. budoucích, smlouvy o zřízení věcných břemen) 15 let Distribuční společnost Neochota spolupracovat na společném technickém řešení připojení, obstrukce při připopjení Vztahy v regionu Prvotní odpor obyvatel k výstavbě BPS Důležitost podpory města projektu, stabilita zastupitelstva Technické problémy při realizaci MaŘ systému CZT

32 Klíčové faktory pro výstavbu BPS Vlastní surovinová základna Kvalitní projektová a rozpočtová příprava Vyjasněné majetkoprávní vztahy Podrobná smluvní dokumentace Garance dodavatele za termíny, výkony BPS, množství substrátů - ostré sankce Dostatek zdrojů a pevné nervy

33 Rozvoj BPS Střížov II.etapa Investice 56 mil Kč Schválená dotace na II. etapu září 2010 Realizace červen Zakrytí koncových skladů plynojemy Intenzifikace BPS Výstavba nových silážních žlabů na t Výstavba Bioteplárny v blízkosti ZŠ o celk. výk. 575kWel Vytápění celého areálu ZŠ Přeštice Připravované vytápění jídelny ZŠ Plánovaného nového městského bazénu???

34 Výstavba teplovodu z Bioteplárny do areálu ZŠ Přeštice

35 Instalace KJ Deutz do Bioteplárny

36 Děkuji za pozornost
