Technologie II. Strojní programování. Přednáška č. 7. Autor: doc. Ing. Martin Vrabec, CSc.
|
|
- Rostislav Švec
- před 8 lety
- Počet zobrazení:
Transkript
1 Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti Projekt OPPA Systém elektronické podpory studia (SEPS) Řešen na FS ČVUT v Praze od Technologie II Strojní programování Přednáška č. 7 Autor: doc. Ing. Martin Vrabec, CSc. Snímek č.1

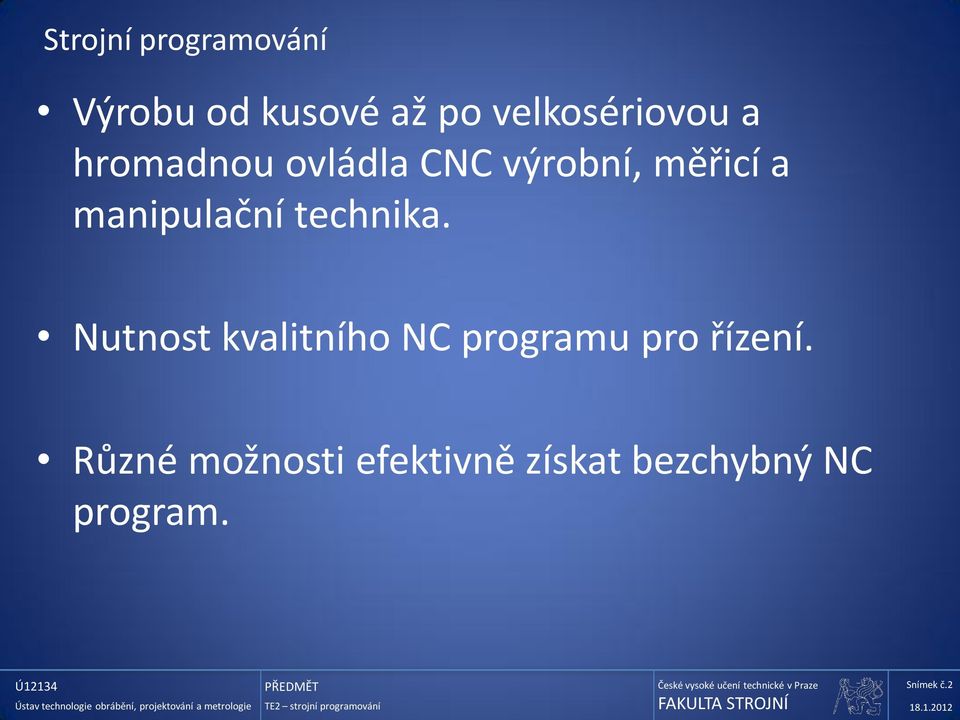

2 Strojní programování Výrobu od kusové až po velkosériovou a hromadnou ovládla CNC výrobní, měřicí a manipulační technika. Nutnost kvalitního NC programu pro řízení. Různé možnosti efektivně získat bezchybný NC program. Snímek č.2

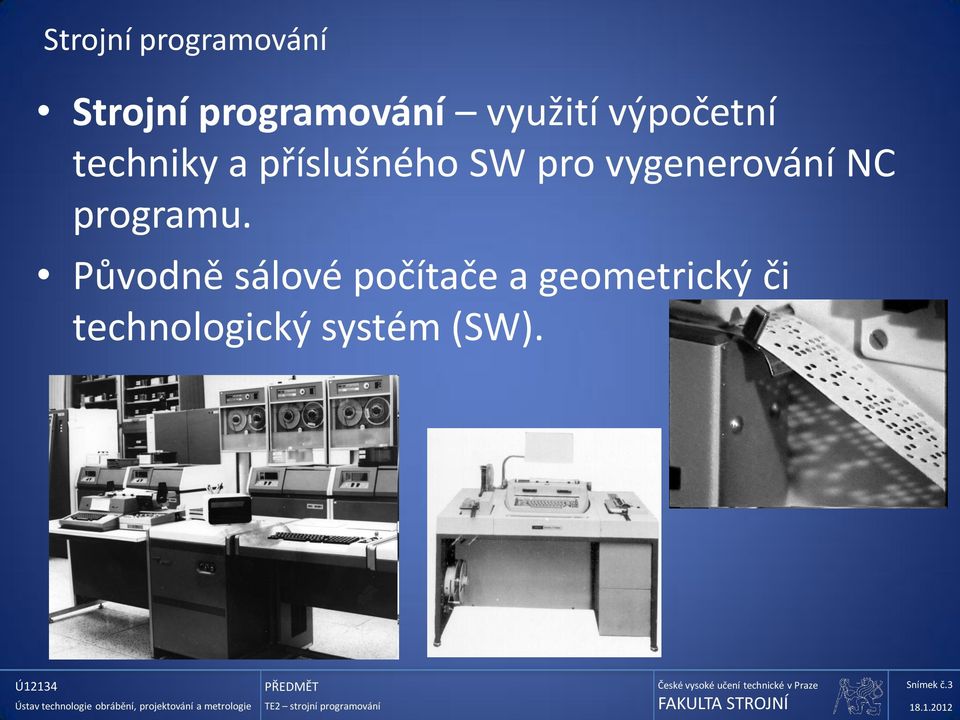

3 Strojní programování Strojní programování využití výpočetní techniky a příslušného SW pro vygenerování NC programu. Původně sálové počítače a geometrický či technologický systém (SW). Snímek č.3

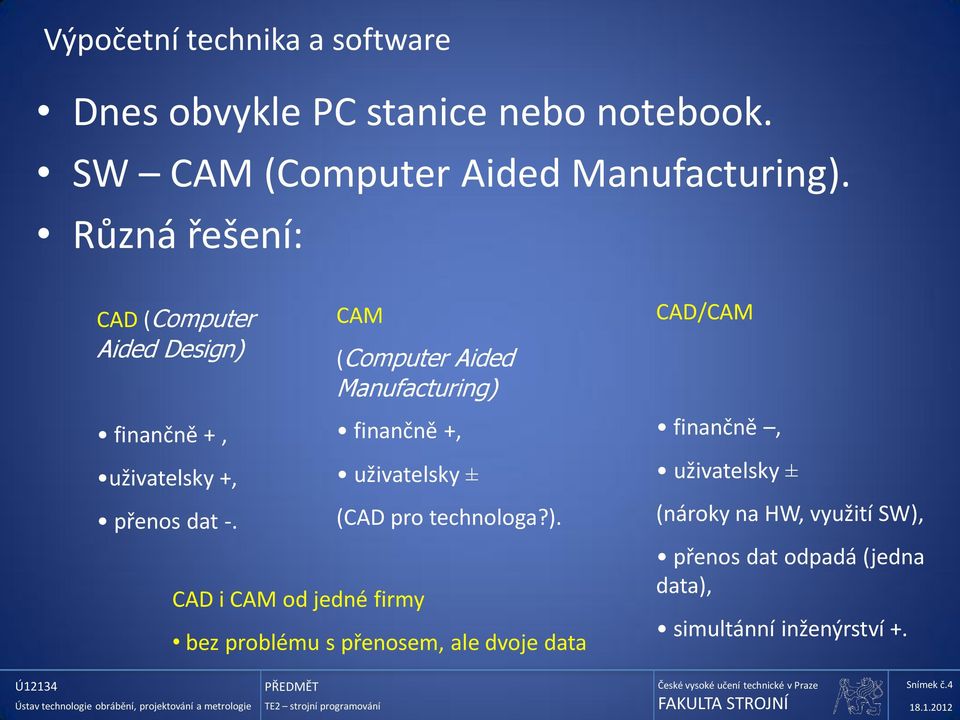

4 Výpočetní technika a software Dnes obvykle PC stanice nebo notebook. SW CAM (Computer Aided Manufacturing). Různá řešení: CAD (Computer Aided Design) finančně +, uživatelsky +, přenos dat -. CAM (Computer Aided Manufacturing) finančně +, uživatelsky ± CAD i CAM od jedné firmy (CAD pro technologa?). bez problému s přenosem, ale dvoje data CAD/CAM finančně, uživatelsky ± (nároky na HW, využití SW), přenos dat odpadá (jedna data), simultánní inženýrství +. Snímek č.4

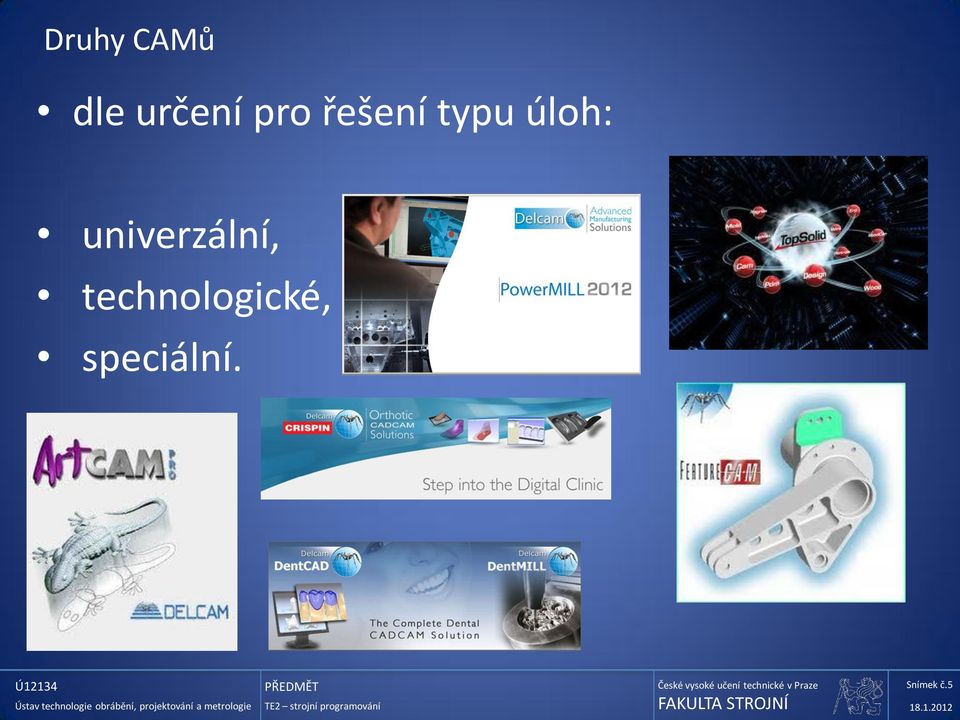

5 Druhy CAMů dle určení pro řešení typu úloh: univerzální, technologické, speciální. Snímek č.5

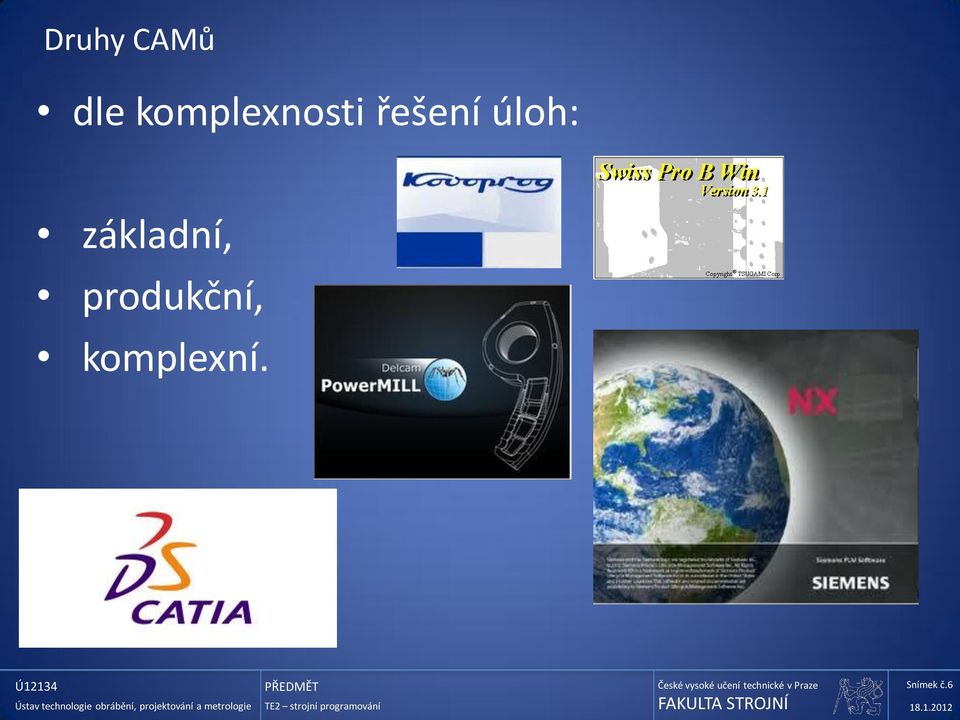

6 Druhy CAMů dle komplexnosti řešení úloh: základní, produkční, komplexní. Snímek č.6

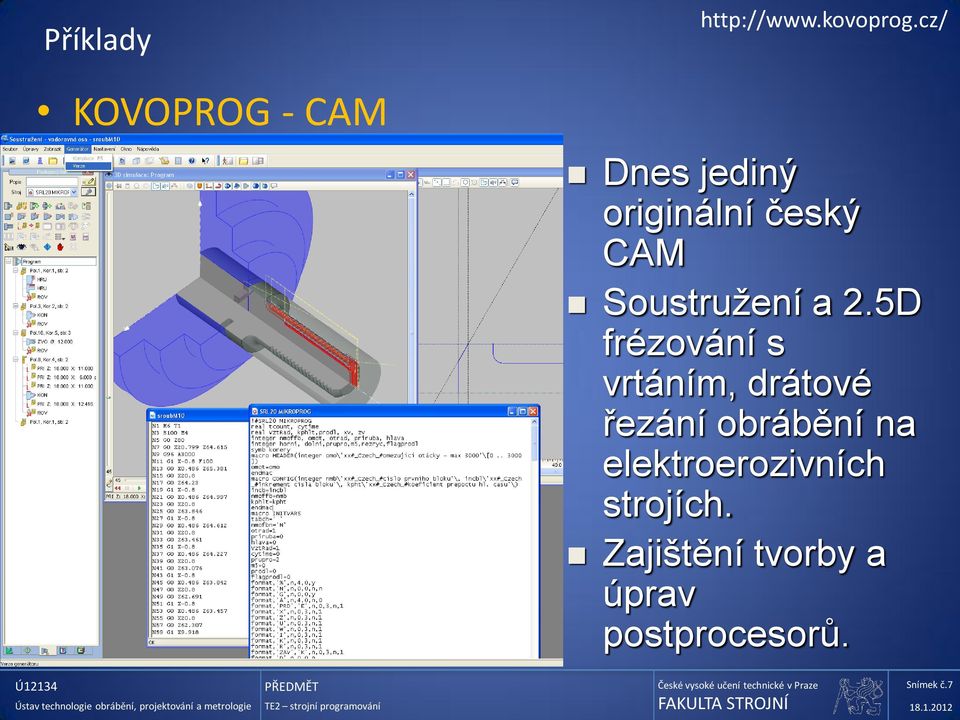

7 Příklady KOVOPROG - CAM Dnes jediný originální český CAM Soustružení a 2.5D frézování s vrtáním, drátové řezání obrábění na elektroerozivních strojích. Zajištění tvorby a úprav postprocesorů. Snímek č.7

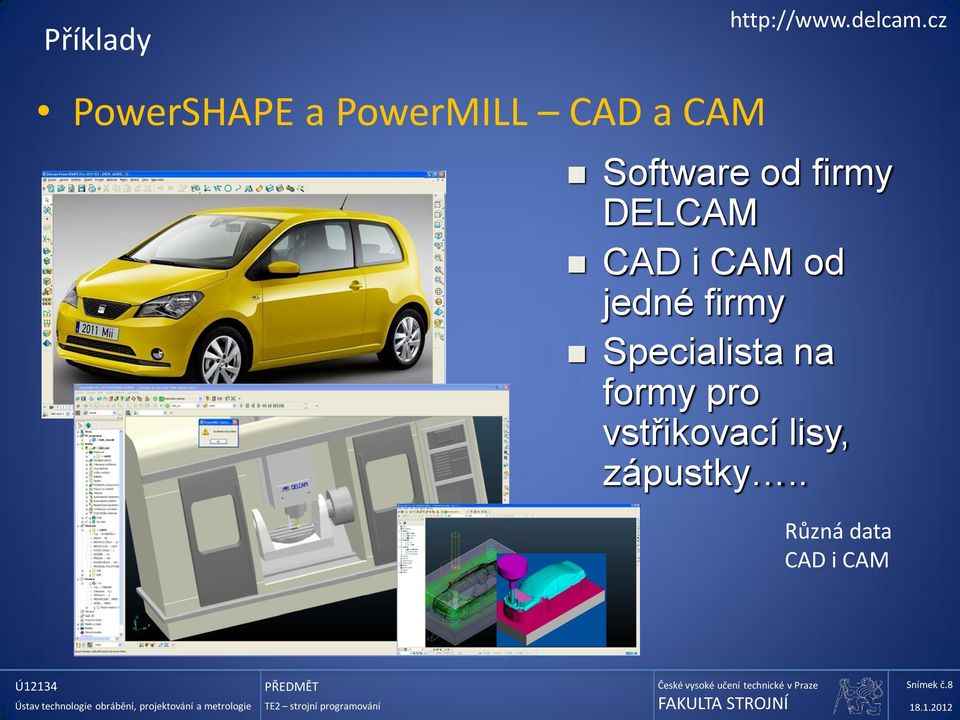

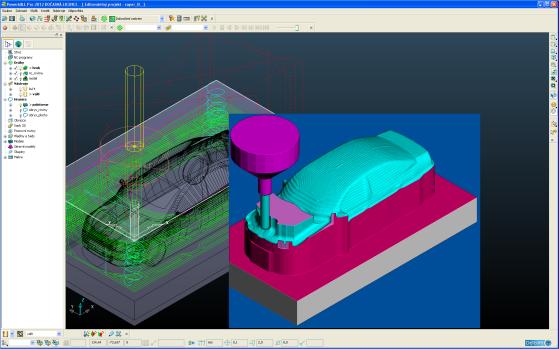

8 Příklady PowerSHAPE a PowerMILL CAD a CAM Software od firmy DELCAM CAD i CAM od jedné firmy Specialista na formy pro vstřikovací lisy, zápustky.. Různá data CAD i CAM Snímek č.8

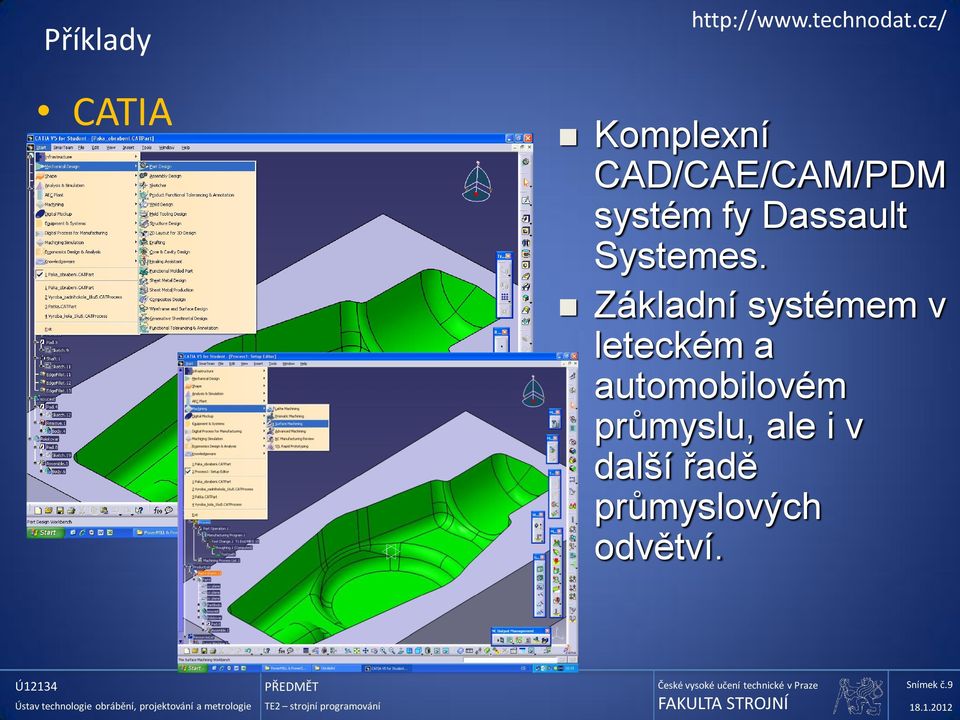

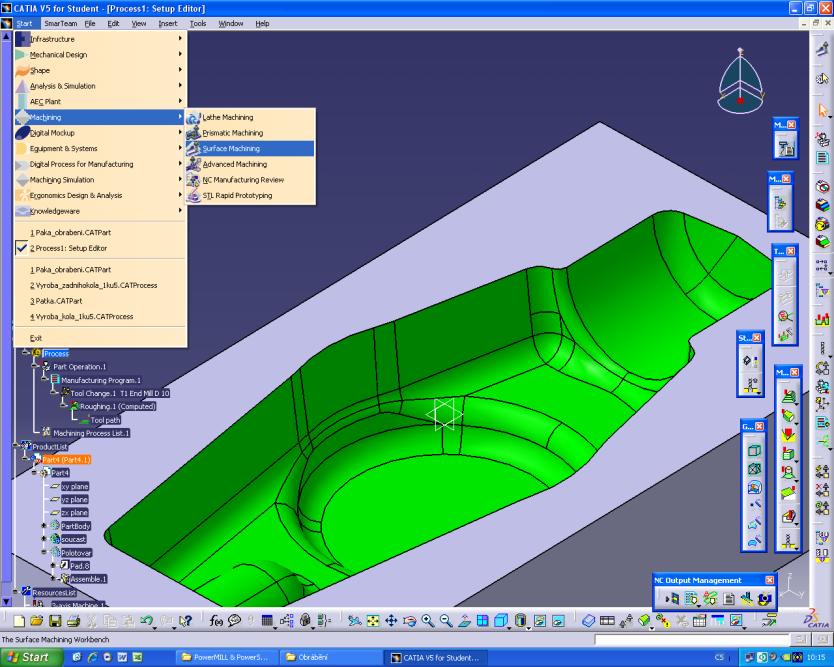

9 Příklady CATIA Komplexní CAD/CAE/CAM/PDM systém fy Dassault Systemes. Základní systémem v leteckém a automobilovém průmyslu, ale i v další řadě průmyslových odvětví. Snímek č.9

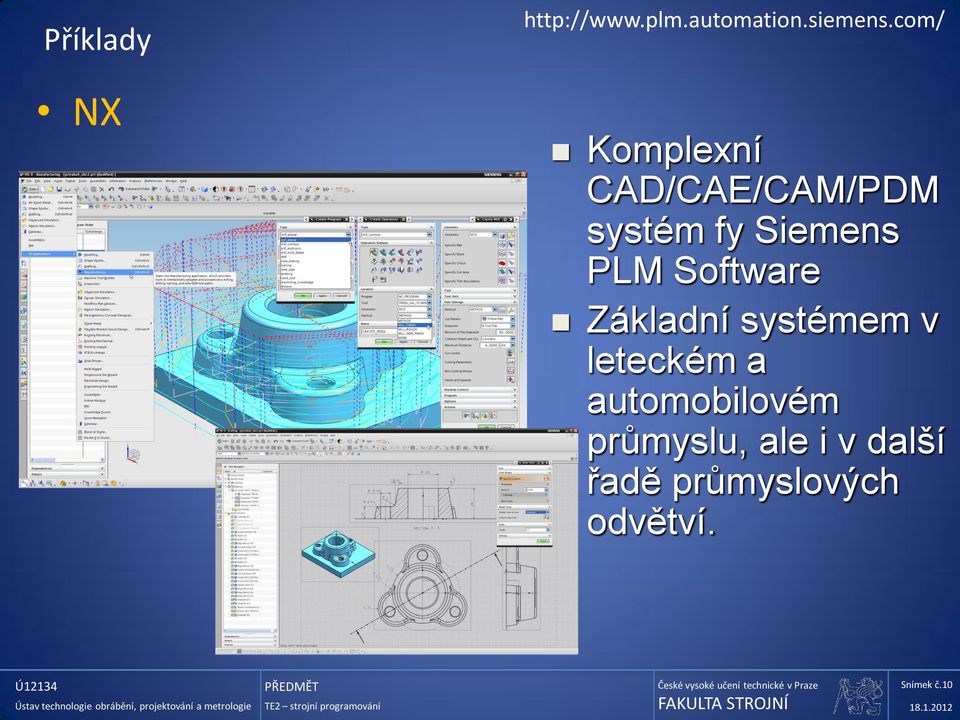

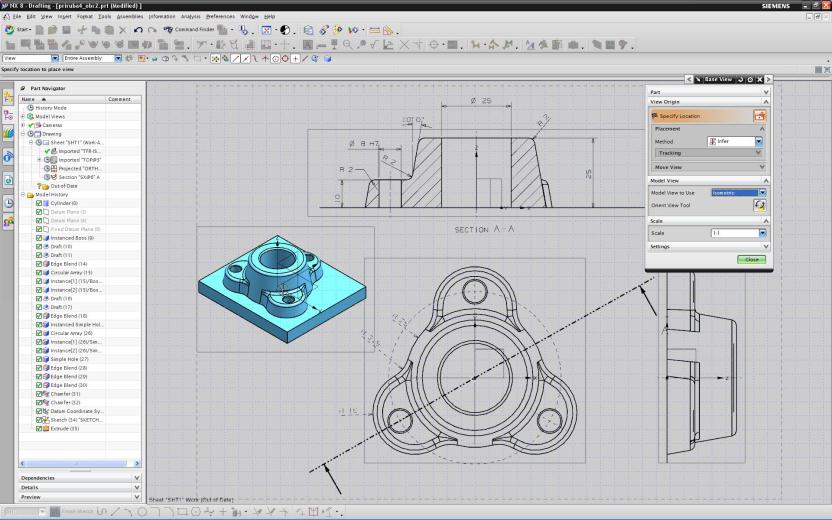

10 Příklady NX Komplexní CAD/CAE/CAM/PDM systém fy Siemens PLM Software Základní systémem v leteckém a automobilovém průmyslu, ale i v další řadě průmyslových odvětví. Snímek č.10

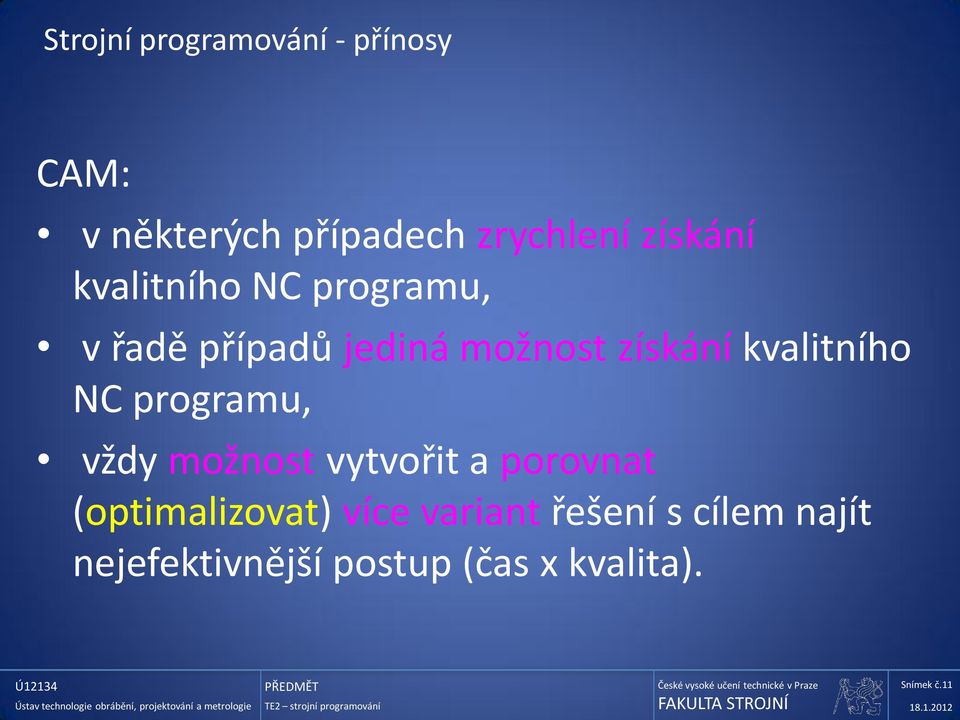

11 Strojní programování - přínosy CAM: v některých případech zrychlení získání kvalitního NC programu, v řadě případů jediná možnost získání kvalitního NC programu, vždy možnost vytvořit a porovnat (optimalizovat) více variant řešení s cílem najít nejefektivnější postup (čas x kvalita). Snímek č.11

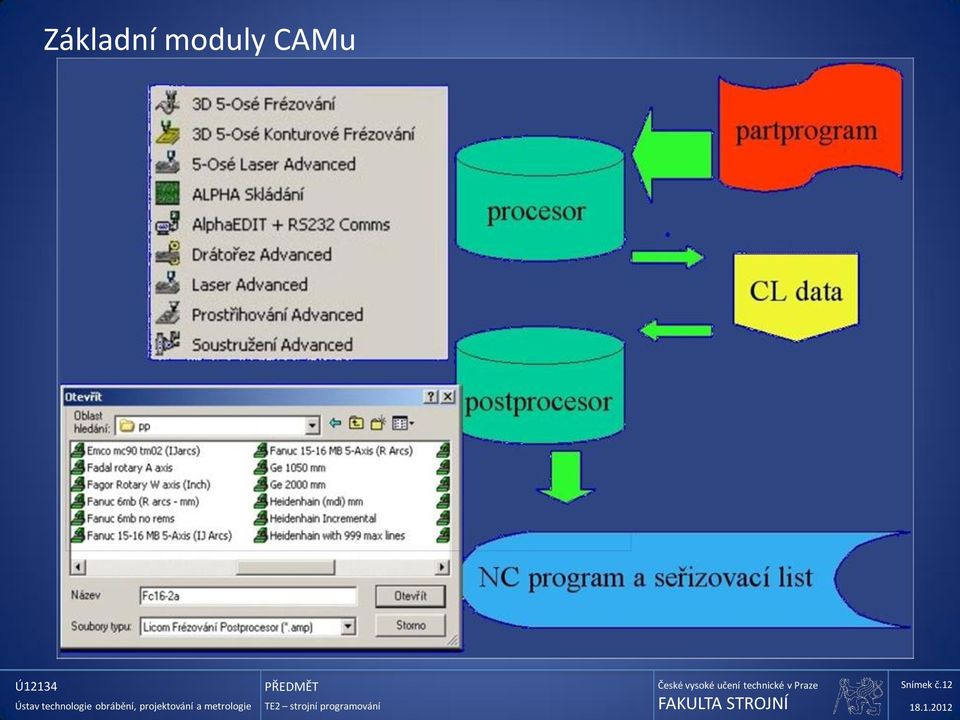

12 Základní moduly CAMu Snímek č.12

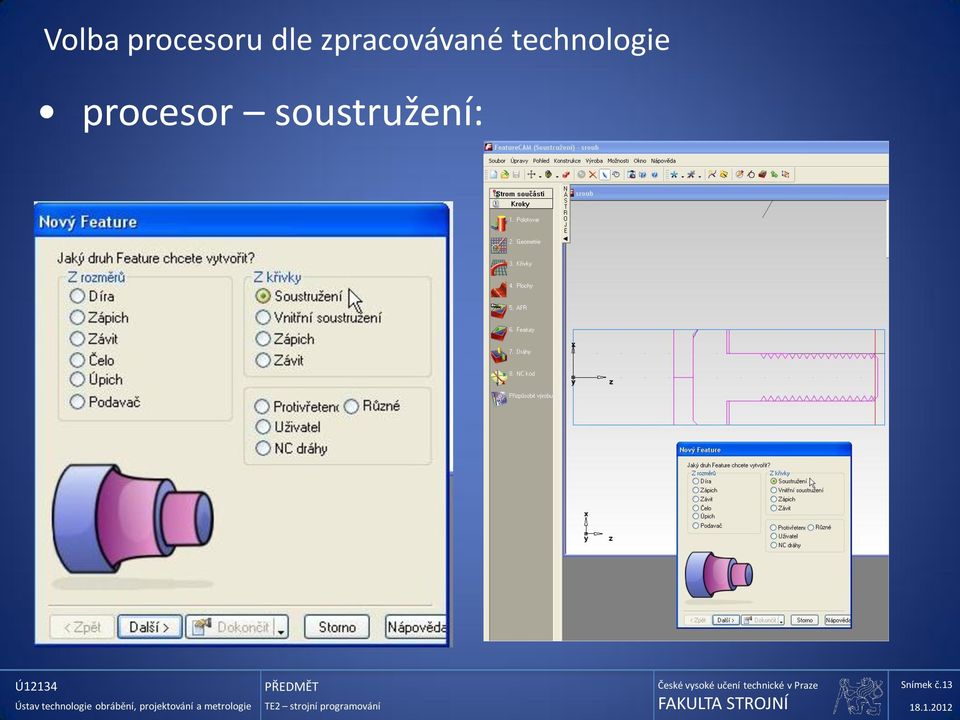

13 Volba procesoru dle zpracovávané technologie procesor soustružení: Snímek č.13

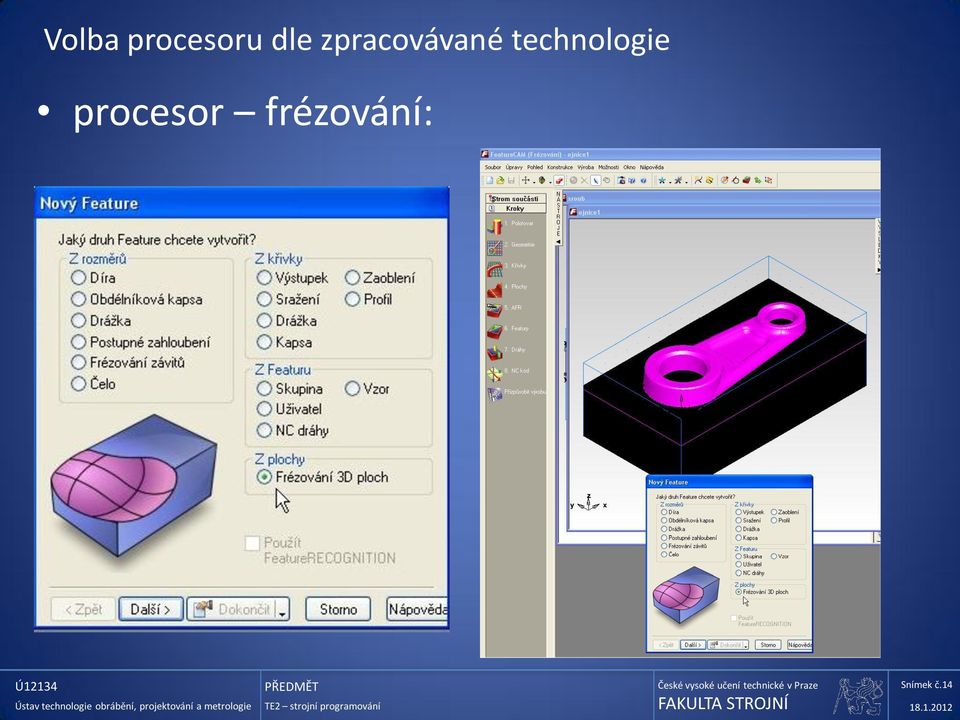

14 Volba procesoru dle zpracovávané technologie procesor frézování: Snímek č.14

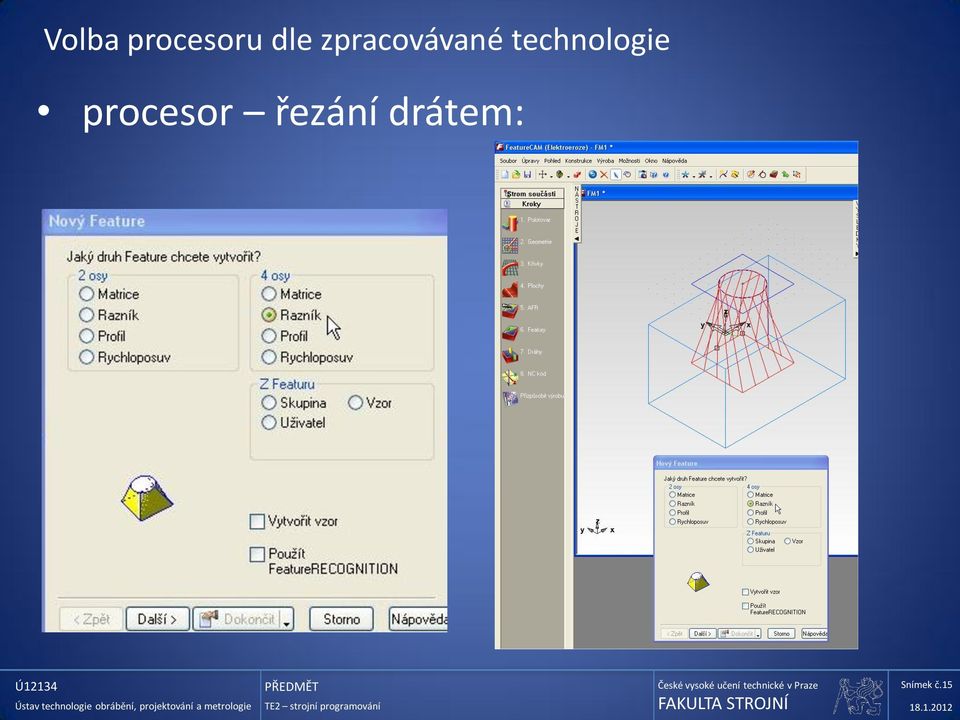

15 Volba procesoru dle zpracovávané technologie procesor řezání drátem: Snímek č.15
16 Volba postprocesoru dle stroje, jeho řídicího systému a verze řídicího SW Snímek č.16

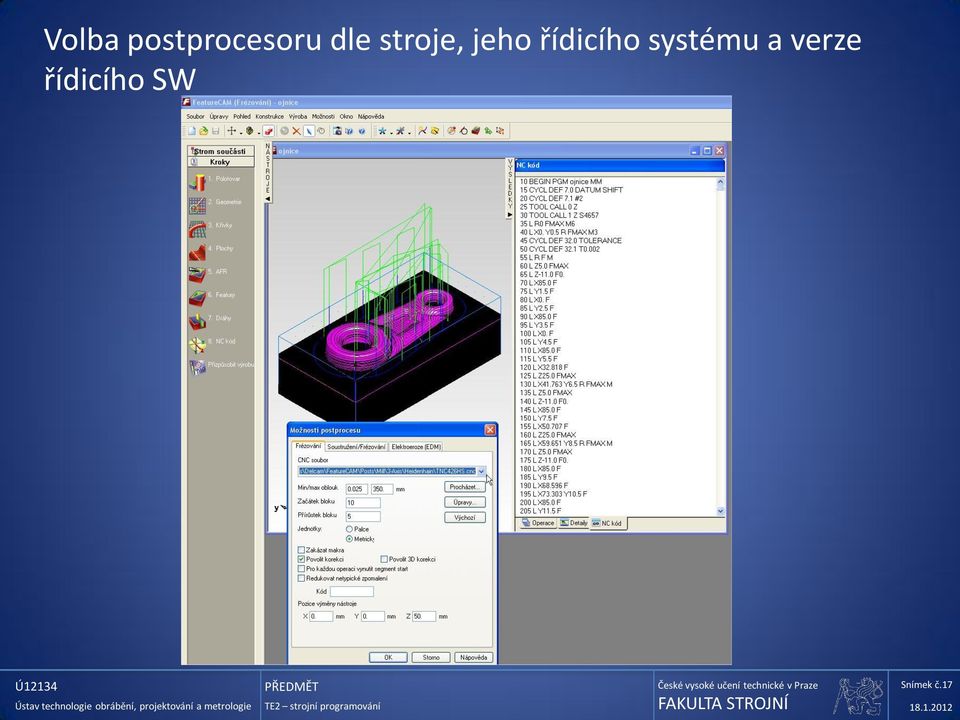

17 Volba postprocesoru dle stroje, jeho řídicího systému a verze řídicího SW Snímek č.17

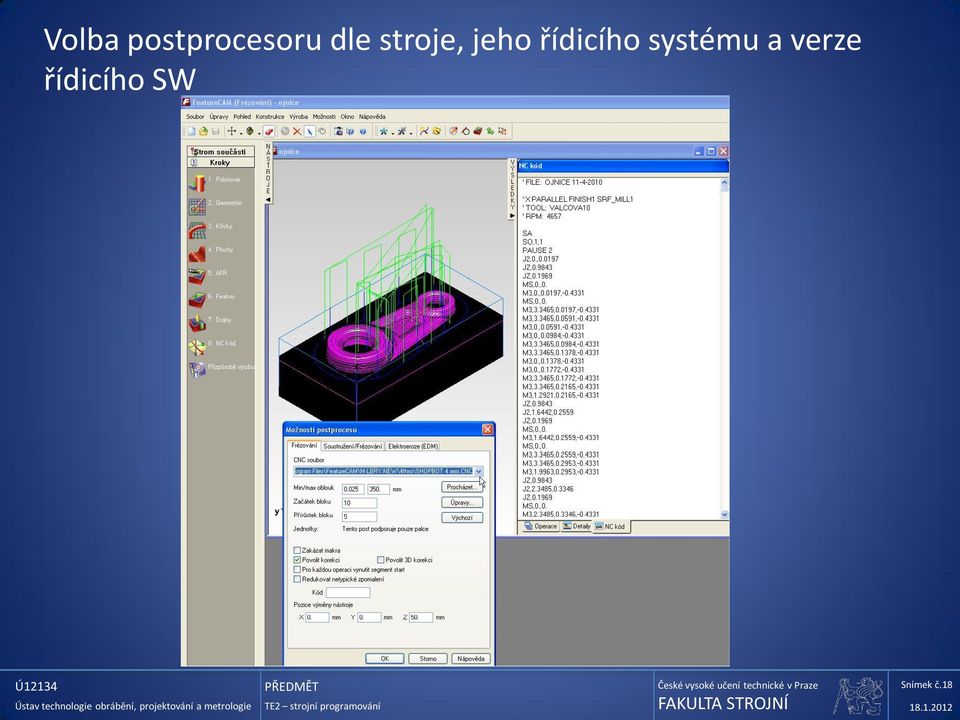

18 Volba postprocesoru dle stroje, jeho řídicího systému a verze řídicího SW Snímek č.18

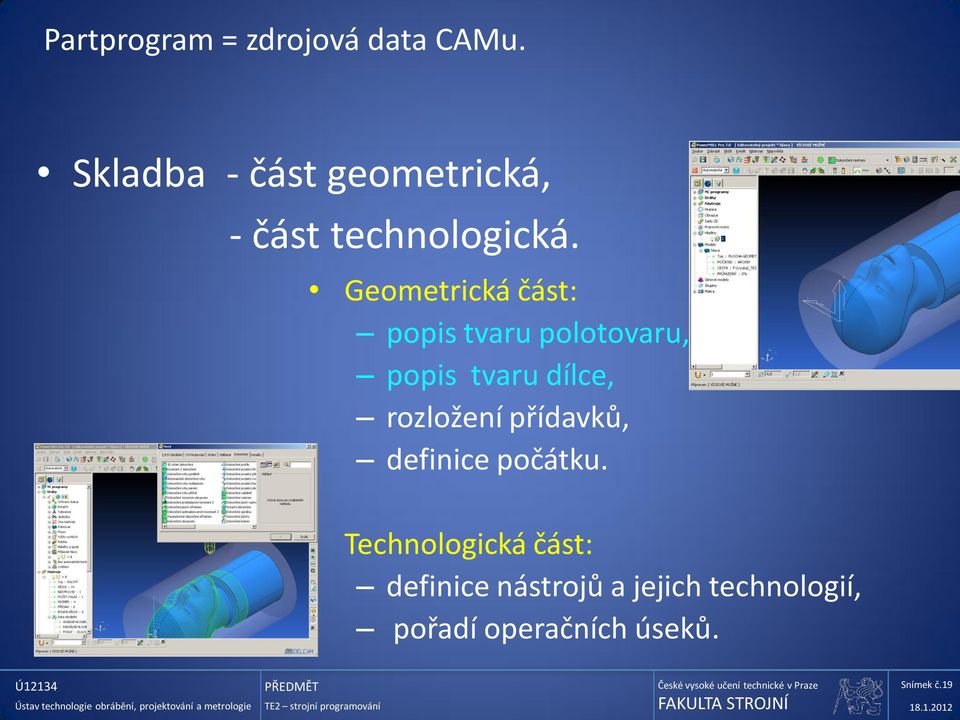

19 Partprogram = zdrojová data CAMu. Skladba - část geometrická, - část technologická. Geometrická část: popis tvaru polotovaru, popis tvaru dílce, rozložení přídavků, definice počátku. Technologická část: definice nástrojů a jejich technologií, pořadí operačních úseků. Snímek č.19

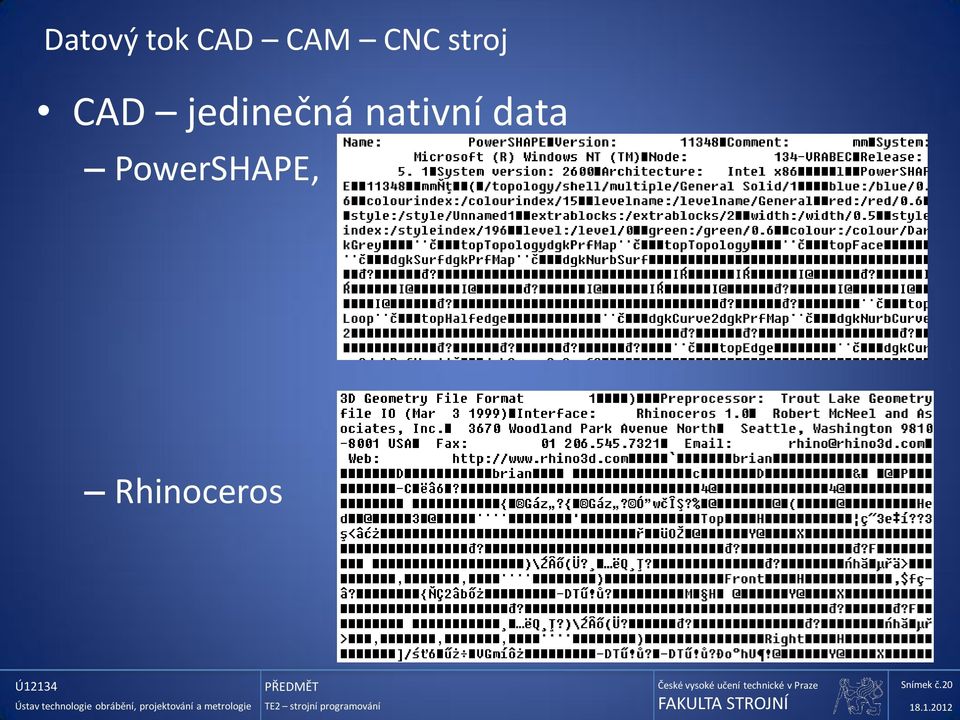

20 Datový tok CAD CAM CNC stroj CAD jedinečná nativní data PowerSHAPE, Rhinoceros Snímek č.20

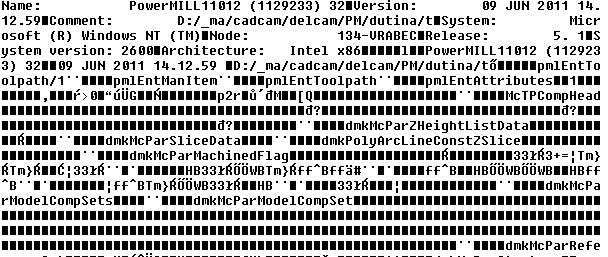

21 Datový tok CAD CAM CNC stroj CAM jedinečná nativní data PowerMILL, KOVOPROG Snímek č.21
22 Datový tok CAD CAM CNC stroj CAD CAM přenosová data DXF, IGS. Snímek č.22
23 Datový tok CAD CAM CNC stroj CAD CAM přenosová data data STEP, PARASOLID. Snímek č.23
24 Datový tok CAD CAM CNC stroj CAM procesor postprocesor = CL data jedinečná pro každý CAM KOVOPROG Snímek č.24

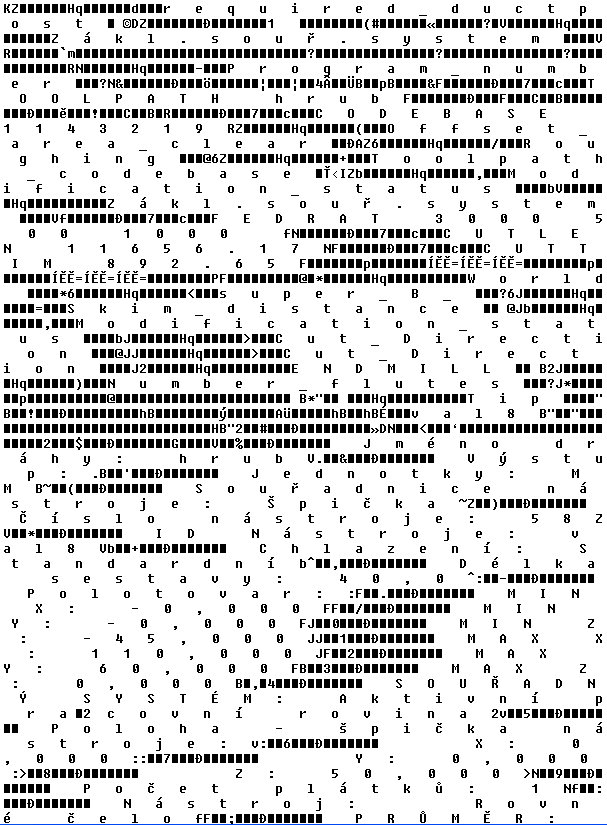

25 Datový tok CAD CAM CNC stroj CAM procesor postprocesor = CL data jedinečná pro každý CAM PowerMILL Snímek č.25
26 Datový tok CAD CAM CNC stroj NC program data pro řízení stroje jedinečná pro: stroj, řídicí systém, verzi SW řídicího systému. HEIDENHAIN TNC 426HS MAZAK FUSION 640 ACRAMATIC 2100 Snímek č.26
