stanovení postupů řešících technická nebo organizační opatření,

Transkript

1 SPOLEČNÁ VIZE ZADAVATEL stavby Záměr NV 591/2006 Sb. Příloha č. 6 Cíl: Zásady pro zpracování plánu BOZP na staveništi a minimální požadavky na plán stanovení postupů řešících technická nebo organizační opatření, PROJEKTANT Koordinátor BOZP která jsou pro zjištění bezpečného a zdraví neohrožujícího pracovního prostředí na staveništi vhodná pro plánování jednotlivých prací, které se uskutečňují současně nebo v návaznosti Plánem není dokumentace prevenci rizik na staveništi. Projektové řešení Opatření BOZP Plán BOZP Plán se zpracovává již ve fázi přípravy stavby a je výsledkem spolupráce zadavatele stavby, jím vybraného projektanta a osoby pověřené zpracováním plánu. Pokud byl na stavbě určen zadavatelem stavby koordinátor, je zpracovatelem plánu určený koordinátor. Plán musí obsahovat konkrétní doporučené postupy, tj. způsoby řešení požadavků na bezpečnost práce a technických zařízení vyplývajících z platných právních předpisů a z vyhodnocení rizik.

2 SPOLEČNÁ VIZE Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr 1. způsob zabezpečení staveniště proti vstupu nepovolaných fyzických osob 2. způsob označení hranic staveniště tak, aby byly zřetelně rozeznatelné i za snížené viditelnosti, a stanoví lhůty kontrol tohoto zabezpečení 3. organizace vyznačení bezpečnostní značkou Zákaz vstupu nepovolaným fyzickým osobám na všech vstupech, a na přístupových komunikacích, které k nim vedou 4. způsob provádění výkopových prací, tak aby nebyla ohrožena stabilita jiných objektů, staveb a jejich částí 5. výkopy, přiléhající k veřejně přístupným pozemním komunikacím nebo zasahující do nich, byly opatřeny příslušnou výstražnou dopravní značkou 6. výkopy, přiléhající k veřejně přístupným pozemním komunikacím nebo zasahující do nich, byly v noci a za snížené viditelnosti opatřeny světelnou značkou nebo světelným signálem na začátku a na konci v čelech, případně podle místních podmínek i v jiných nebezpečných místech

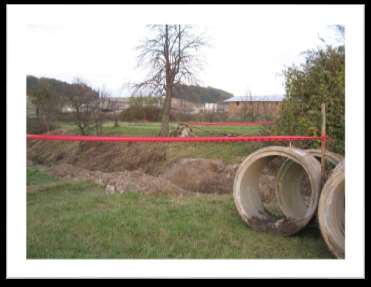

3 SPOLEČNÁ VIZE ZAJIŠTĚNÍ PROTI VSTUPU NEPOVOLANÝCH FYZICKÝCH OSOB Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr

4 SPOLEČNÁ VIZE ZAJIŠTĚNÍ PROTI VSTUPU NEPOVOLANÝCH FYZICKÝCH OSOB Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr

5 HMG - ETAPY Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr Plán BOZP a) v části A bude oplocení do výšky nejméně 1,8 m. b) v části B bude provedeno ohrazení zábradlím skládajícím se z horní tyče upevněné ve výši 1,1 m na stabilních sloupcích a jedné mezilehlé střední tyče. c) v části C, při provádění zemních prací bude zajištěn provoz světelným zařízením d) v části D bude k oplocení využit živý plot, který bude osazen výstražnou tabulkou a páskou v délce 150m z obou stran.

6 Postup staveniště: Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr Plán BOZP Náklady na zajištění BOZP: Opatření Min. doba použítí Ks Kč 1. Oplocení výška 1,8 m v délce 60 m 12 měsíců 2 2. Lávka přes výkop 11 měsíců Dopravní značení 16 měsíců 6 4. Světelné zařízení pro řízení provozu 24 měsíců 3 5. Ostraha zajišťující dopravu na křížení vjezdů s areálovým provozem po dobu 10 hod. denně. 12 měsíců 3

7 Plány zpracované ve fázi přípravy stavby se ve fázi realizace stavby průběžně aktualizují, aby doporučovaná řešení byla technicky realizovatelná, a to v souladu s platnými právními a ostatními předpisy k zajištění bezpečnosti a ochrany zdraví při práci na staveništi a aby byla s přihlédnutím k účelu stanovenému zadavatelem stavby rovněž ekonomicky přiměřená. Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr POSTUP: zemní práce -riziko zasypání osob, a podzemní vody, POSTUP - součást Plánu BOZP - součást zadávacích podmínek - součást rozpočtu POSTUP je závazný..

8 SVAHOVÁNÍ: Plán BOZP: Příloha č. 6 NV 591/2006 Sb. Způsob zajištění: - Část A - svahování - Část B - systémové pažení - Část C - svahování 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů projektant 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr Svahovaný výkop je vhodný zejména pro výkopy strojně těžených stavebních rýh, u nichž je po obvodě výkopu dostatek volného místa. Sklon svahu výkopu závisí na fyzikálně mechanických vlastnostech zemin, zejména na úhlu vnitřního tření φ, na jejich soudružnosti a na objemové tíze zeminy. Stěny správně a bezpečně svahovaného výkopu se nemusí zajišťovat žádnou dočasnou konstrukcí (pažením apod.).

9 SVAHOVÁNÍ: a) za začátku pracovní směny a po jejím ukončení se musí provádět prohlídka svahu a okrajů výkopů, b) v blízkosti výkopu je zakázaný provoz strojů a zařízení, c) v prostoru smykové plochy platí zákaz přídavného zatížení, výkopek apod. d) v případě zvětšení obsahu vody v zeminách se musí zmírnit sklony svahů a vodu odčerpat.

10 SVAHOVÁNÍ:

11 PRÁCE VE VÝKOPU:

12 Požadavky na výkopy zabezpečené pažením Zabezpečení výkopu: PAŽENÍM v zastavěném území hlubšími než 1,3 m a v nezastavěném území hlubšími 1,5 m musí být opatřeny roubením/pažením po celém svém obvodu pokud se jedná o ručně kopané výkopy. U strjních Výkopů musí být pažní vždy.. Pokud není z technologických důvodů možné provést pažení čela je nutné ho provést jako svahovaný, případně zamezit vstupu osob do ohroženého prostoru. S ohledem na stav zeminy (nesoudržné půdy) nebo při opakovaných dynamických vlivech se tato hloubka snižuje jen na 0,7 m, ke snížení dochází také dle povahy práce (svařování potrubí vleže). Roubení strmých stěn strojních výkopů má být instalováno s minimálním prodlením (podle typu horniny), nejlépe bezprostředně při hloubení. Pažení stěn výkopu musí být navrženo a provedeno tak, aby spolehlivě zachytilo tlak zeminy a zajišťovalo tak bezpečnost fyzických osob ve výkopech, zabránilo poklesu okolního terénu a sesouvání stěn popřípadě vyloučilo nebezpečí ohrožení stability staveb v sousedství výkopu. Pažení musí být pravidelně kontrolováno - zvláště při prvním vstupu daný den a změně klimatických podmínek. Do strojem vyhloubených nezapažených výkopů se nesmí vstupovat, pokud jejich stěny nejsou zajištěny proti sesutí ochranným rámem, bezpečnostní klecí, rozpěrnou konstrukcí nebo jinou technickou konstrukcí.

13 Požadavky na výkopy zabezpečené pažením Zabezpečení výkopu: VSTUPY - ŽEBŘÍKY Nebezpečí Pád žebříku s pracovníkem po ztrátě stability Pád osoby ze žebříku Předcházení rizikům Žebříky využívat jen v nutných případech na nenáročné práce Udržování řebříků v dobrém technickém stavu Zabezpečovat řebřík proti posunutí Horní konec opřít o spolehlivou konstrukci Přesah žebříku min. 1,1 m přes horní okraj Sklon žebříku min. 2,5:1 U výšky chodidel výše než 5m používat zajištění proti pádu osob Před každým použitím vizuálně zkontrolovat žebřík Pravidelné prohlídky, nepřetěžování, řádné skladování Zákazy Použít poškozený žebřík Nadměrně a nebezpečně se vyklánět Vynášet a snášet břemeno hmotnosti nad 20kg Práce více osob na tomtéž žebříku Pracovat na žebříku se vzdáleností 0,8m od kraje žebříku Vystupovat po žebříku s poškozenou obuví nebo dlouhými tkaničkami Zavalený muž neštěstí nepřežil Zdroj: HZS Moravskoslezského kraje RADONICE: V pátek v jednu hodinu odpoledne zasahovali záchranáři z Brandýsa nad Labem v Radonicích u zasypaného dělníka ve výkopu. Již při příjezdu záchranářů muž nejevil známky života. Záchranáři se jej snažili na místě ještě ve výkopu oživit, později byl za pomoci hasičů vytažen ven a záchranáři pokračovali v resuscitaci dalších 40 minut. Jejich úsilí však bylo marné, třiačtyřicetiletý muž na místě podlehl smrtelným zraněním hrudníku a břicha.

14 Zabezpečení výkopu: PAŽENÍM Pažení bývá součástí projektové dokumentace. příložné pažení Postup: zátažné pažení hnané pažení pažící systémy (pažící boxy) - výkop prvního pracovního záběru udělá na hloubku nejvýše 1,5 m. - U dna se ke stěnám výkopu osadí první vodorovné pažiny, které se převážou ve vzdálenosti 1,5 m až 2,0 m svislými svlaky a rozepřou se u dna vodorovnými rozpěrami. - Za svislé svlaky se postupně osazují směrem Příložné pažení s vodorovnými a svislými pažinami 1 - pažiny tl. 5 cm (nejčastěji fošny 3,8 6,5 cm nebo pažnice "union".) 2 - rozpěry (Ø min. 8 cm, dle šířky à 2 až 3 m) 3 - svlaky 8/10 cm (převázky), 4 - v hlubších rýhách sloupky nahoru další vodorovné pažiny a svislé svlaky se i nahoře rozepřou vodorovnými rozpěrami. - Po zajištění prvního záběru se postupně hloubí druhý záběr a opět se postupuje jako v předchozím záběru. - Při předpokládaném malém zatížení a v dobře soudržných horninách se pažiny mohou přikládat s mezerami. říložné pažení lze použít tam, kde se zemina udrží ve svislém tvaru po dobu nutnou k osazení pažen

15 Zabezpečení výkopu: PAŽENÍM Pažení bývá součástí projektové dokumentace. příložné pažení Postup: zátažné pažení hnané pažení pažící systémy (pažící boxy) - Pažiny z fošen tl mm se spouštějí současně s hloubením výkopu. - Pažiny se zajišťují vodorovnými rozpěrnými rámy s klíny. -Po vyhloubení prvního pracovního záběru se osadí na dno první rám a nahoru druhý rám a zajistí se mezi sebou podpůrnými stojkami. - Za rámy se spustí svislé pažiny. Pomocí klínů se pažiny aktivují ke stěnám výkopu - Vyhloubí se druhý pracovní záběr. - Uvolněním klínů se spustí rámy a svislé pažiny se postupně spouštějí za rámy podle hloubky výkopu. Pak se klíny aktivují (znovu zajistí). - Nahoře se sestaví rám nový a po vyhloubení dalšího pracovního záběru se opět uvolní klíny a rámy a pažiny se spustí dolů a takto se pokračuje až po dosažení požadované hloubky výkopu Zátažné pažení se svislými pažinami 1 pažina, 2 rozpěrný vodorovný rám, 3 klín, 4 rozpojovaná zemina Zátažné pažení se instaluje/spouští/zasouvá postupně s jeho hloubením.

16 Zabezpečení výkopu: PAŽENÍM Pažení bývá součástí projektové dokumentace. - Rozměří se požadovaná velikost výkopu. příložné pažení Postup: zátažné pažení hnané pažení pažící systémy (pažící boxy) Hnané pažení 3 klín, 5 pažnice, 10 svorník, 11 dřevěná podložka,12 okovaný břit pažiny, 13 těsný styk pažin Lze použít v tekutých píscích i pod hladinou spodní vody. - Sestaví se první rozpěrný rám. - Pažiny (se zahroceným břitem) se vhánějí (beraní = zatloukají palicí či zatlačují) do zeminy za rozpěrný rám, o který se opírají prostřednictvím vodorovných odstavnic a klínů - Hnané pažiny se zarazí před začátkem rozpojování hornin na celou svoji délku nebo alespoň na její převážnou část. - Zemina se vykope na hloubku 1/2 až 2/3 zaberaněné délky pažin. - Osadí se další rám (Rámy jsou mezi sebou rozepřeny svislými sloupky). - Pokračuje se ve vhánění dalších pažin do zeminy. Jednotlivé pažiny musí být k sobě těsně přiraženy nebo se spojují za pomocí zámků nebo se jejich spáry mohou utěsnit. - Následuje rozpojování a těžba zemin. - Uvolněním klínů se zavěšené rámy postupně spouštějí dolů a nahoře se vždy sestaví rám nový. - Takto se pokračuje do dosažení požadované hloubky výkopu.

17 Zabezpečení výkopu: PAŽENÍM Pažení bývá součástí projektové dokumentace. příložné pažení zátažné pažení hnané pažení pažící systémy - pažící boxy Postup: 2a 3a Osazované (a) nebo dotlačované (b) v definitivním tvaru rypadlem, které výkop provádí, v soudržných zeminách.. 1 2b 3b 4b 5b

18 Zabezpečení výkopu: PAŽENÍM Vodorovné pažení Základní podmínkou řádné funkce především pažin a rozpěr/vzpěr je jejich aktivace pomocí klínů (obvykle z tvrdého dřeva). Klíny rovněž usnadní zpětné rabování pažení/roubení. Nahrazení dřevěných pažin pažnicemi UNION je běžné a žádoucí.

19 Zabezpečení výkopu: PAŽENÍM Vodorovné pažení Základní podmínkou řádné funkce především pažin a rozpěr/vzpěr je jejich aktivace pomocí klínů (obvykle z tvrdého dřeva). Klíny rovněž usnadní zpětné rabování pažení/roubení. Nahrazení dřevěných pažin pažnicemi UNION je běžné a žádoucí.

20 Zabezpečení výkopu: PAŽENÍM Svislé pažení Základní podmínkou řádné funkce především pažin a rozpěr/vzpěr je jejich aktivace pomocí klínů (obvykle z tvrdého dřeva). Klíny rovněž usnadní zpětné rabování pažení/roubení. Nahrazení dřevěných pažin pažnicemi UNION je běžné a žádoucí.

21 Svislé pažení Zabezpečení výkopu: PAŽENÍM Nahrazení dřevěných pažin pažnicemi UNION je běžné a žádoucí.

22 Požadavky na výkopy zabezpečené pažením Zabezpečení výkopu: PAŽENÍM Pažení musí přesahovat okolní terén: - Výkopy s hloubkou do 2 m nejméně o 5 cm - Výkopy s hloubkou nad 2 m nejméně o 10 cm - Plní-li pažení také funkci zarážky nejméně o 15 cm ZAJIŠTĚNÍ PRACOVIŠTĚ PŘI PRÁCI S NEBEZPEČÍM PÁDU DO HLOUBKY Tyto pracoviště je třeba zajistit zábradlím splňující pevnostní požadavky. Skládající se alespoň z horní tyče (madla) a zarážky u podlahy (ochranné lišty) o výšce minimálně 0,15 m. Je-li výška podlahy nad okolní úrovní větší než 2 m, musí být prostor mezi horní tyčí (madlem) a zarážkou u podlahy zajištěn proti propadnutí osob osazením jedné nebo více středních tyčí, případně jiné vhodné výplně, s ohledem na místní a provozní podmínky. Jedním z řešení je ukotvit zábradlí na hraně výkopu na systém pažení. Mezi stěnou výkopu a pažením nesmí být žádná mezera, aby nemohlo dojít k propadnutí mezi stěnou výkopu a pažícím systémem. Konstrukce ochrany proti pádu může být přerušena pouze v místech žebříkových nebo schodišťových přístupů.

23 Požadavky na výkopy kde se pracuje Zabezpečení výkopu: PAŽENÍM

24 Protlaky Pro napojení kabelu bude použit protlak pod kolejemi. Zajištění startovací a konečné jámy pažením. Chránička, štola nebo kolektor musí být vybudovány v celé délce křížení, nejméně do vzdálenosti 2,00 m od paty svahu náspu, nebo 0,60 m od vnější hrany příkopu, přičemž tato vzdálenost nesmí být menší než 4,00 m od osy krajní koleje. Startovací jámy Neřízené protlaky vrtnou soupravou

25 POSTUP ZEMNÍ PRÁCE Plán BOZP: Příloha č. 6 NV 591/2006 Sb. 1. Úvod 2. Základní údaje a všeobecné údaje 3. Informace potřebné pro vyplnění Oznámení o zahájení prací 4. Soupis podkladů a dokumentů 5. Harmonogram 6. Postup staveniště 7. Postup zemní práce 8. Postup betonářské práce 9. Postup zednické práce 10. Postup montážní práce 11. Postup bourací a rekonstrukční práce 12. Postup stropy 13. Postup střechy 14. Postup řemeslných prací 15. Postup řešící jednotlivé práce a činnosti a stanovící opatření způsobená prolínáním jednotlivých prací 16. Specifické požadavky na stavbu 17. Závěr Příklad Plán BOZP Náklady na zajištění BOZP: 1. Část A - systémový pažící Minibox KVL do hloubky 3m 2. Část B - systémový pažící box VB 100 do hloubky 5m 3. Část C - ruční výdřeva (chodník, komunikace, sítě) do 2m 4x4m 4. Šachtový box Do hloubky 5m Opatření Min. doba použítí Ks Kč 4 měsíců 3 2 měsíců 3 2 měsíců 5 4 měsíců 1 5. Lávka pro pracovníky - dřevěná 4 měsíců 4

26 Nejčastější chyby při provádění a provozu výkopů Zabezpečení výkopu: PAŽENÍM Nezapažení nebo nedostatečné zapažení Přitížení koruny svahu nebo rýhy (výkopkem, mechanizací, dynamickými účinky Podříznutí paty svahu nebo rýhy výkopem Podzemní a srážková voda Podcenění klimatických faktorů (nejvhodnější období pro zemní práce = duben až říjen)

27 Práce ve výkopu: Nejčastější chyby při provádění a provozu výkopů

28 Nejčastější chyby při provádění a provozu výkopů Práce ve výkopu:

29 Záchrana osob: Muž nepřežil zavalení zeminou ve výkopu MSK, Události, Dvě jednotky hasičů zasahovaly v úterý před polednem v Hrádku (okres Frýdek-Místek), kde uvolněná zemina, balvany a kusy betonu z výkopu kanalizace zavalily dva muže středního věku. Jeden muž sesuv horniny nepřežil, druhého hasiči vyprošťovali.
