1 S třední škola stavební Jihlava Zakládání staveb 05. Zemní práce, NÁZVOSLOVÍ Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 ČSN

3 Přípravné práce: vytyčení objektů, odstranění porostů a starých objektů, sejmutí ornice, vyznačení inženýrských sítí, památkově chráněných stromů Vykopávky: rozpojování, nakládání či odhoz výkopku Manipulace s výkopkem: doprava a vyložení, deponie Realizace zemních těles: rozprostírání, hutnění výkopku, úprava pláně, svahování, úprava základové spáry Pomocné a zabezpečovací práce: odvodnění, čerpání vody, roubení a pažení stěn, komunikace Dokončovací práce: humusování, zatravnění, zpevnění

4 Rozpojování Nabírání Hrnutí Nakládání Doprava Vyložení Srovnání Hutnění

5 STROJNĚ Dnes asi 95% objemu prací RUČNĚ Ruční začištění v nepřístupných místech, záměrné ruční začištění základové spáry před předáním ZS ZNAKY VYKOPÁVKY Poloha výkopiště Prostornost výkopku Vodní poměry Míra ulehlosti zeminy Uložení výkopku

6 TECHNOLOGIE VÝKOPU vykopávka výkopiště výkop výkopek staveniště doprava výkopku uložení výkopku skládka výkopku

7 JÁMY Výkopy přesahující rozměr 2m RÝHY Výkopy do šířky 2m, převažuje délka ŠACHTY do půdorysné plochy 36m 2, největší rozměr je hloubka hloubení ětšinou drapákovými rypadly

8 JÁMA výkop pod úrovní terénu, délka i šířka je větší než 2m Většinou rypadly Výkopek ukládán na NA a odvážen Hlubší výkopy po etážích Hloubení jámy rypadlem s výškovou lopatou

9 Hloubení jámy rypadlem s hloubkovou lopatou

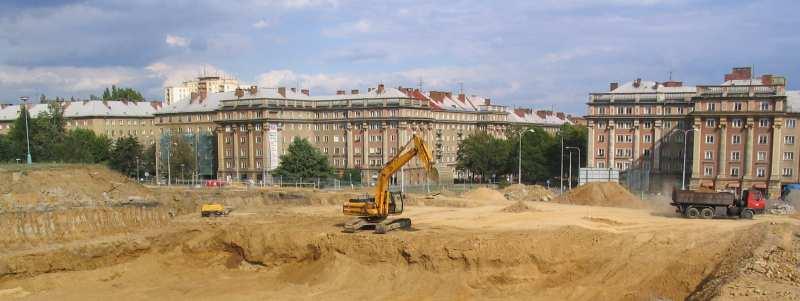

10 Hloubení stavební jámy

11 Vyhloubená stavební jáma s vytyčením a vyvápněním rýh

12 Největším rozměrem je délka, hloubka max.16m Výkop zahájíme v nejhlubším místě, postupuje proti spádu nivelety Využití rypadel + NA U kanalizace, vody a kabeláže ukládáme zeminu vedle rýhy 0,75m od hrany

13 Hloubení rýh

15 Největší rozměr hloubka, půdorysný rozměr do 36m 2 max.36 m 2 Většinou drapákovými rypadly největší rozměr Stabilita stěn zajištěna spouštěnými studnami

16 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

17 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
