1 Specifika UPS při projektování Jindřich Bulva Eaton Tour 2013

2 Agenda Problematika bypassu Třípólové nebo čtyřpólové jisticí prvky Zálohování motorových aplikací Přehled sortimentu UPS Novinky v nabídce UPS Eaton 2 2

3 Co to je bypass? Interní (statický, elektronický) bypass součástí každé online UPS Externí (údržbový, manuální, mechanický) bypass volitelná položka pro online UPS S1 Bypass S2 Vstup F2 ~ = = = = ~ S3 Výstup F1 3 3

4 Interní bypass Interní elektronický bypass (Relé) Doba přepnutí do 10ms Do 6 kva Interní statický bypass (Antiparalelní zapojení tyristorů) Synchronizován se vstupem i výstupem UPS Nedochází k přerušení napájení 4 4

5 Interní bypass Ochrana (přemostění) výkonových prvků při přetížení Online režim Doba přetížení Hodnota přetížení 10 min % 1 min % 10 sek % Režim bypassu Doba přetížení Hodnota přetížení Bez časového limitu % 10 min % 5 ms 1000% Zachování napájení zátěže při interní poruše 5 5

6 Interní bypass Ovládání Automaticky při zmíněných problémech (všechny online UPS) Manuálně (> 8kVA) Připojení Pomocí kontaktů Pomocí tlačítek a displeje Ze samostatného přívodu Společně s napájením usměrňovače (< 5kVA) 6 6

7 Externí bypass - MBS Interní/externí mechanický bypass Přemostění UPS z důvodu údržby Pomocí jisticích a spínacích prvků zabezpečuje správné přepnutí Interní/externí bypass pro údržbu s předstihem (Make-Before-Break) Umožňuje přepnutí zátěže na druhý zdroj napájení před odpojením od prvního Automaticky přepína UPS do režimu statického bypassu 7 7

8 Centrální statický Bypass - SBM 2000 A 5000 A Umožňuje paralelní zapojení UPS rozdílného výkonu Power Xpert 9395 Kompatibilní s ESS a VMMS 8 8

9 Projektování UPS - UPS 3f/3f 9 9

10 Projektování UPS - UPS 3f/1f 10 10

11 Projektování UPS Paralelní UPS Podmínka 1A + 1B = 2A + 2B = 3A + 3B = 4A + 4B Tolerance +/- 10% Stejné úbytky napětí 11 11

12 Projektování UPS Make Before Break 12 12

13 Čtyřpólové vs. třípólové jisticí a spínací prvky 13 13

14 Čtyřpólové vs. třípólové jisticí a spínací prvky 14 14

15 Čtyřpólové vs. třípólové jisticí a spínací prvky 15 15

16 Čtyřpólové vs. třípólové jisticí a spínací prvky TN IT 16 16

17 Čtyřpólové vs. třípólové jisticí a spínací prvky Nedostatečné uzemnění 17 17

18 Zálohování motorových aplikací

19 Zálohování motorových aplikací Pro správný návrh potřebujeme znát: Rozběhový proud motoru Příkon motoru Počet fází (1f/3f) Doba zálohy 19 19

20 Zálohování motorových aplikací Rozběhový proud motoru 6 8 násobek In Předimenzování UPS drahé řešení Použít frekvenční měnič Využít přetížitelnost invertoru ( E Series 150% / 60s) Imax = 8 x In UPS = Imax / 1,5 (UPS 20kVA) In 20 20

21 Zálohování motorových aplikací Přetížitelnost invertoru E-Series Online režim / Battery režim Doba přetížení Hodnota přetížení 10 min % 1 min % 0,5 sek 150 a více Přetížitelnost invertoru 93xx Online režim / Battery režim Doba přetížení Hodnota přetížení 10 min % 1 min % 10 sek % 21 21

22 Přehled UPS Eaton 1 fázový výstup 500VA 8kVA 30kVA 3 fázový výstup 4,4MVA 3S Ellipse PRO 5P 5PX PX 9x55 93PM 9395 Off Line Line-Interactive On-Line s dvojitou konverzí 500VA Samostatně stojící 4,4MVA 1kVA Do datového rozváděče 60kVA 22 22

23 Novinky v sortimentu UPS Eaton 1 fázové UPS 5S, Ellipse PRO, 5SC, 5P, 5PX, 9SX, 9PX 3 fázové UPS 93PM ( kva) 23 23

24 Přehled UPS Eaton off-line topologie 24 24

25 Přehled UPS Eaton line interactive Ellipse PRO 650, 850, 1200, 1600 VA Doba zálohování: 5 min / 70% zátěž 5P 650, 850, 1150, 1550 VA Doba zálohování: 6-8 min / 70% zátěž 25 25

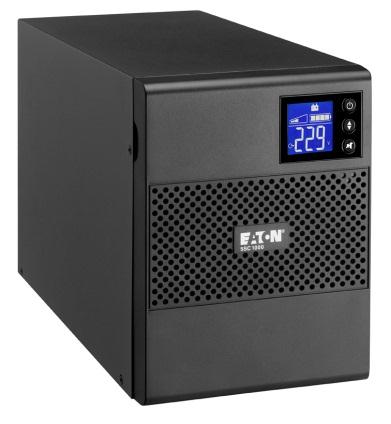

26 Přehled UPS Eaton line interactive 5S 550, 700, 1000, 1500 VA Doba zálohování: 5-8 min / 70% zátěž 5SC 500, 750, 1000, 1500 VA Doba zálohování: 5 min / 70% zátěž 26 26

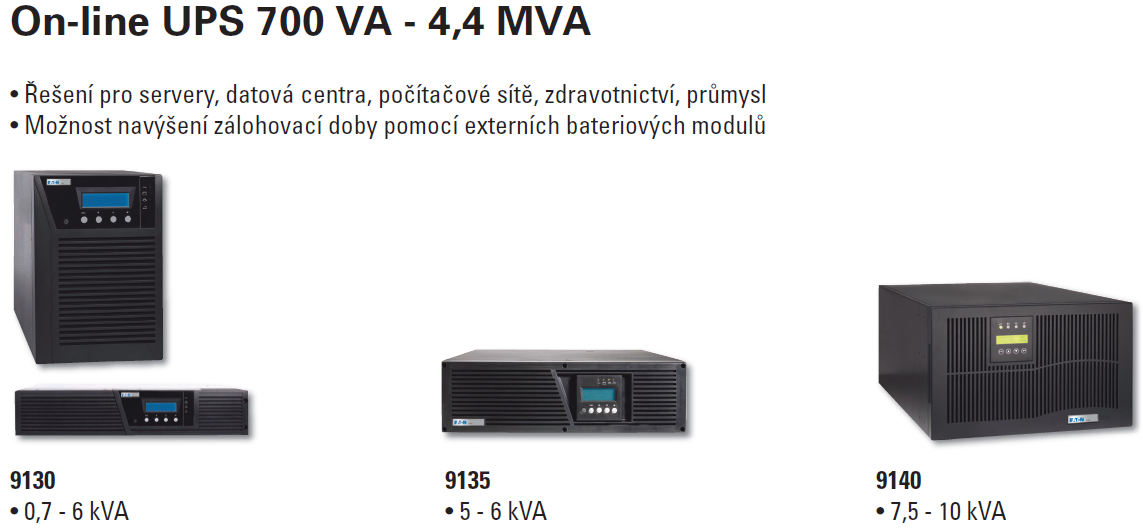

27 Přehled UPS Eaton on-line topologie 9SX / 9PX 5 11 kva 27 27

28 Přehled UPS Eaton on-line topologie 28 28

29 Přehled UPS Eaton on-line topologie 93PM kva 29 29

30 UPS Eaton 93PM kw Nejlepší energetická účinnost s minimálními provozními náklady

31 UPS Eaton 93PM Nejnižší TCO Nejvyšší energetická účinnost na trhu Extrémně kompaktní podlahová plocha Škálovatelnost a spolehlivost Centralizovaný bypass pro optimální selektivitu a flexibilitu Plať jak rosteš Snadné nasazení Tepelný management Snadný servis plně přístupný zepředu Snadné řízení Stavové informace a záznamy událostí na velkém LCD rozhraní Plně vybaven pro správu napájení a možnost připojení Umožňuje připojení do hlavních virtualizačních systémů pro správu napájení 31 31

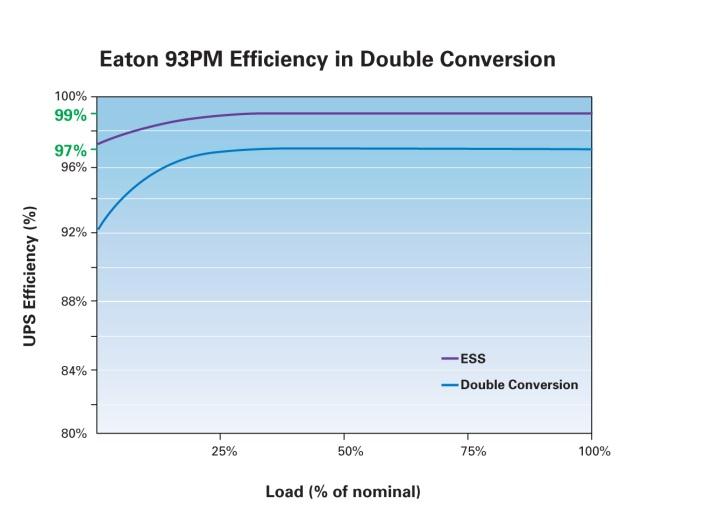

32 Nejnižší celkové náklady Eaton 93PM minimalizuje provozní náklady Účinnost vyšší než 99% v režimu ESS (Energy Saver System) Vynikající účinnost v režimu dvojité konverze na vyžádání Účinnost 97% v režimu dvojité konverze Díky unikátní víceúrovňové technologii měniče Pokud je kvalita vstupního napájení vysoká, ESS může snížit výkonové ztráty UPS o 72 % pokud UPS běží v režimu dvojité konverze pouze v případě nutnosti. Moderní několika úrovňová technologie měniče zaručuje že UPS pracuje v režimu dojité konverze s nejlepší účinností (97%) na trhu v celém provozním rozsahu

33 Snadné řízení Snadné řízení Monitorování a řízení systému lze provádět z dotykového displeje Monitorování a řízení systému lze provádět z dotykového displeje 33 33

34 Snadné řízení Snadné řízení Špičkové inteligentní softwarové řešení Webové rozhraní jako standard Integrace do IT a řídicích systémů pomocí protokolu SNMP Přiložený Intelligent Power Software Monitoruje a řídí váš UPS jako nedílnou součást napájecí a IT infastruktury Webové rozhraní umožňuje monitorovat několik UPS pomocí zařízení s prohlížečem Integrováno do virtualizačních systémů (vcenter, XenCenter, Systems Center) V případě výpadku napájení umožňuje migraci virtuálních strojů na nezasažená místa 34 34

35 Škálovatelnost a spolehlivost Interní modularita a škálovatelnost Skutečná vnitřní redundance Škálovatelné po 50 kw modulech Centralizovaný bypass UPS plného výkonu od začátku instalace Maximalizovaná selektivita v kombinaci s flexibilitou Hot Sync technologie pro spolehlivé horizontální i vertikální spojení do paralelního provozu Každý UPM v systému pracuje nezávisle 35 35

36 Koncepce Vestavěný blok je UPM (uninterruptible power module ) o výkonu 50kW Interním paralelním spojením modulů lze dosáhnout výkonů 2x 50 kw = 100 kw 3x 50 kw = 150 kw 4x 50 kw = 200 kw Moduly jsou schopny pracovat samostatně a systém je automaticky redundantní Pokud jeden modul selže, zbytek je schopen zátěž normálně sdílet Velikost statického bypassu se volí v závislosti na napájení systému Připojení 50 kw výkonový modul (UPM) 50 kw UPM Statický bypass 50 kw UPM 50 kw UPM 37 37

37 93PM koncepce Koncepce 200 kw kw + 200kW kw + Připojení 50 kw (UPM) Připojení 50 kw (UPM) Připojení 50 kw (UPM) Připojení 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) Statický bypass Statický bypass Statický bypass Statický bypass 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) Kombinací vertikálního a horizontálního paralelního spojení může systém dále zvětšovat svou velikost 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) 50 kw (UPM) Zátěž 38 38

38 93PM koncepce Koncepce Pokud požadujeme jen jeden modul 50 kw, rám využívá prostor pro interní baterie Žádná externí bateriová skříň není nutná Připojení 50 kw výkonový modul (UPM) Mechanický přepínač bypassu doplňuje celý systém Interní baterie s dobou zálohy min Statický bypass Mechanický přepínač bypassu 39 39

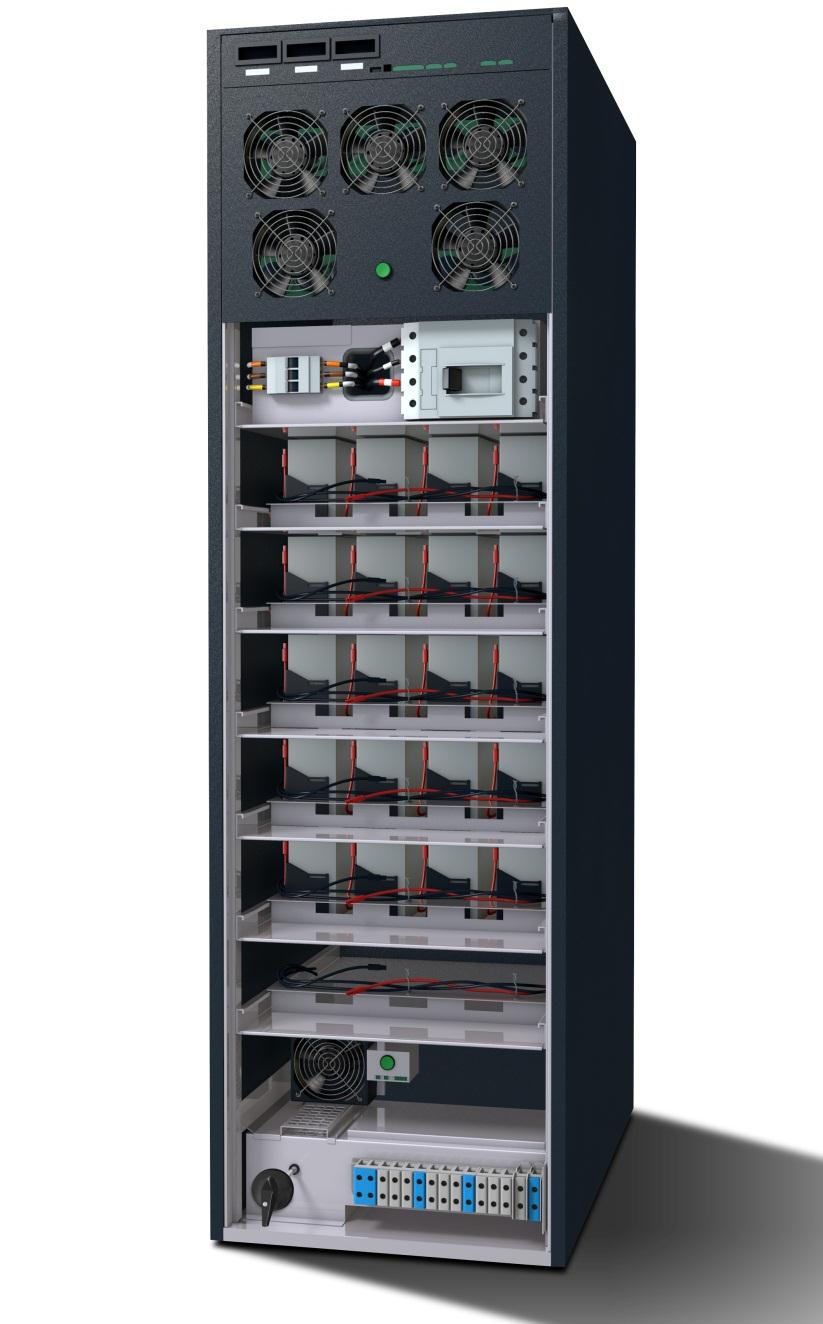

39 Pohled dovnitř Komunikace & konektivita Tři MiniSloty pro rozšiřující komunikační karty USB hostitel a USB zařízení Pět vestavěných alarmových vstupů a speciální EPO Vstupní jistič usměrňovače Umožňuje snadnou izolaci UPM Jistič baterií Ochrana interních baterií Přepínač údržbového bypassu (MBS) Interní MBS snižuje potřebu drahých externích spínacích zařízení Umožňuje servis UPS bez nutnosti odpojení zátěže od přívodu elektrické energie Připojovací svorky vstupu, výstupu a baterií Dojitý přívod zvyšuje dostupnost systému (usměrňovač a bypass) Snadné připojení externí bateriové skříně/racku 40 40

40 Eaton 93PM 30-50kW na malé ploše Interní baterie 93PM minimalizují požadavky systému na plochy Výkon 50kW se standardní dobou zálohy zabírá plochu 0,5m 2!! Rozšíření doby zálohy pomocí externích bateriových skříní Automatické testy baterií zajišťují jejich dobrou kondici a upozorní na případné problémy a nutnost výměny Interní baterie redukují plochu celého systému 41 41

41 Snadné řízení Klíčové výhody 93PM Snižuje spotřebu a náklady na chlazení Díky účinnosti až 97% v režimu dvojité konverze Díky účinnosti > 99% v režimu ESS Šetří cenu podlahové plochy Není potřebné předimenzování UPS Výstupní výkon v kw se rovná kva (PF=1) Vše v jednom! Ochrana proti zpětnému napájení (standard) Vstupní spínač Bateriový jistič Snadná údržba a rychlý servis Plně dostupné zepředu pro účely servisu Volitelný interní MBS, otočný 42 42

42 Eaton 5S Line Interactive topologie: Automatic Voltage Regulation (AVR) se zvýšením/snížením napětí Rozpětí vstupního napětí: 175V-275V Pracuje při podpětí/přepětí bez využití energie z baterií Správa baterií: Automatický týdenní bateriový test Umožňuje start z baterií Vyměnitelné baterie Záruka & obsah balení Dvouletá záruka Balení obsahuje: UPS, uživatelský manuál (v 18 jazycích) & bezpečnostní instrukce, USB kabel, 2x 10A IEC kabely 43 43

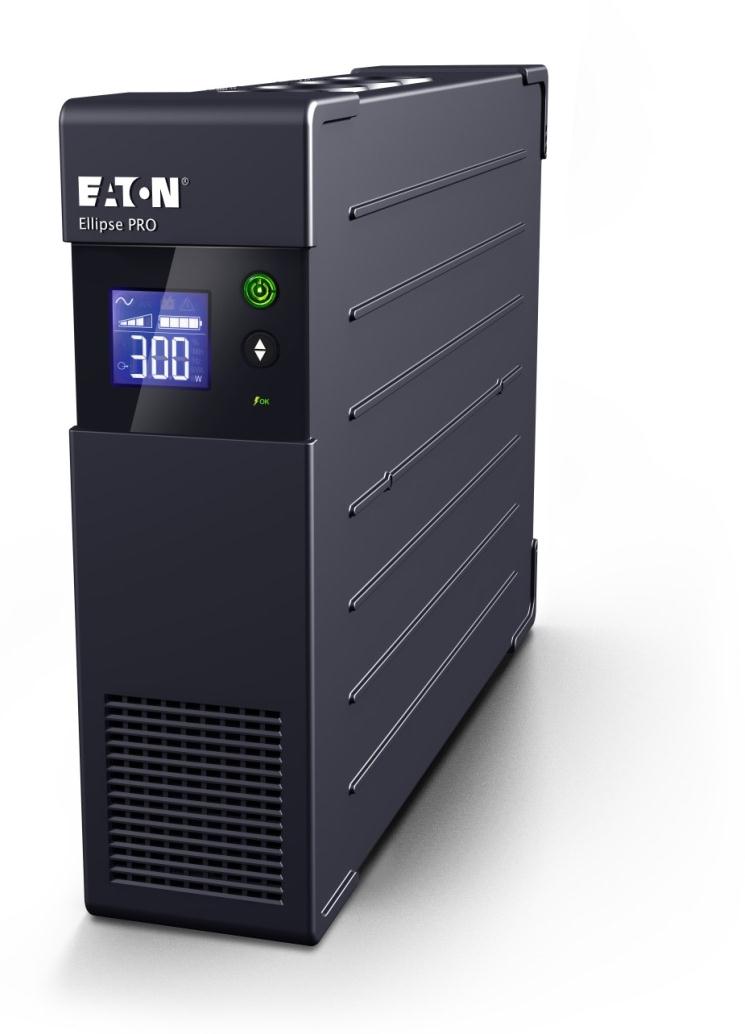

43 Ellipse PRO Nové vlastnosti LCD displej EcoControl: Úspora až 20% elektrické energie Tříletá záruka Funkčnost Ochrana proti přepětí dle normy ČSN Automatic Voltage Regulation Zlepšená kompatibilita PFC zátěže Provedení Ellipse PRO 650 Ellipse PRO 850 Ellipse PRO 1200 Ellipse PRO 1600 Výkon 650VA/400W 850VA/510W 1200VA/750W 1600VA/1000W Zásuvky nebo 8 French, Schuko nebo IEC zásuvek Extra plochý design, vhodné pro montáž do racku/na zeď USB port & software pro správu napájení 44 44

44 Ellipse PRO: Nový LCD displej Stav UPS Online, AVR, Baterie, Chyba Grafy Úroveň zátěže Stav nabití baterií Dostupné parametry Výstupní napětí Rozsah vstupního napětí Aktivace EcoControl Ztlumení akustického alarmu Měření Napětí (Vstupní/Výstupní) Frekvence (Vstupní/Výstupní) Odhadovaná doba zálohy Zátěž (%, VA, W) Chyba Zkrat Interní nebo AVR chyba Chyba baterie 45 45

45 Eaton 5SC: Výkon Line Interactive topologie (AVR): Vysokofrekvenční Line Interactive topologie Automatic Voltage Regulation (AVR) se zvýšením/snížením napětí Výkon: Sinusový výstup v bateriovém režimu (kompatibilní s moderním napájením serverů, aktivní PFC) Nastavitelná citlivost vstupního signálu pro přizpůsobení UPS specifickým prostředím (jako například generátor) Základní parametry nastavitelné pomocí LCD nebo rozšířené nastavení pomocí softwaru (přetížení, alarm,reset baterie, ) 46 46

46 Eaton 5SC: Spolehlivost a ovladatelnost Spolehlivost: Advanced Battery Management (ABM ) technologie nabíjí baterie pouze v případě potřeby, což prodlužuje dobu života až o 50% Vyměnitelné baterie přes čelní panel V souladu s evropskými (CE, CB report, TUV) a americkými normami (UL1778) Ovladatelnost: 1 sériový port + 1 USB port (HID kompatibilní) pro automatickou integraci do hlavních OS (Windows/MacOS/Linux) Součástí dodávky je Eaton Intelligent Power Protector (IPP), který může být použit jako point to point správce napájení (USB/Serial) nebo pro správu po síti (jako proxy)

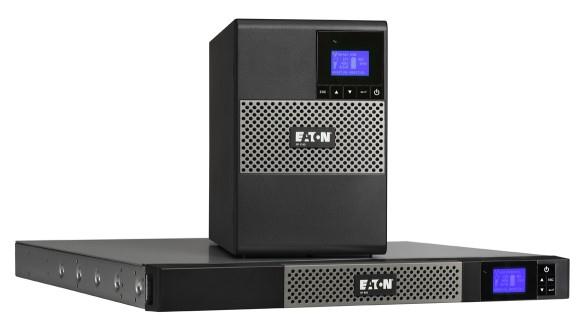

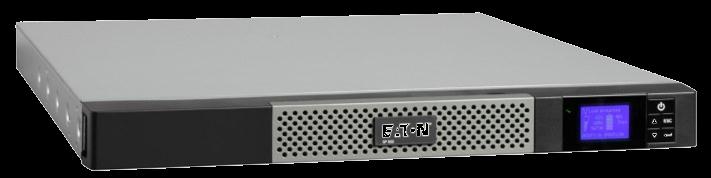

47 5P: Ovládání Řízení skupin zásuvek Prioritní odstavení nekritických aplikací pro maximální dobu zálohy Vzdálený restart uzamčených síťových zařízení, řízený plánovaný shutdown a postupné spouštění Připojení Sériový a USB konektor, RPO/ROO Slot pro Network, ModBUS nebo Relay kartu Dodávaný Eaton Intelligent Power Software je kompatibilní se všemi hlavními operačními systémy zahrnujících virtualizaci jako je VMware a Hyper-V 48 48

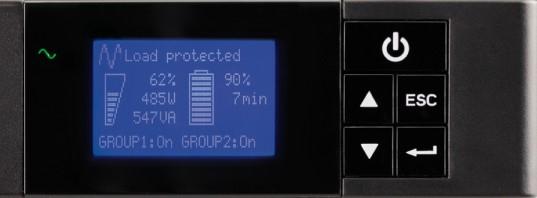

48 NEW NEW 5P: Ovládání Nový grafický LCD displej Stavové informace, měření a rozšířené možnosti konfigurace na jednom vícejazyčném displeji 7 jazyků (EN, FR, ES, DE, RU, IT, PT) Měření spotřeby elektrické energie Rozšířená správa kapacit s měřením spotřeby elektrické energie v kwh může být monitorována pomocí LCD nebo Eaton Intelligent Power Softwaru 49 49

49 NEW 5P: Výkon a účinnost Účinnost Energeticky úsporné UPS s účinností až 98% Výkon Vysokofrekvenční Line Interactive topologie Sinusový výstup v bateriovém režimu (kompatibilní s A-PFC zátěží) Široká tolerance vstupního napětí : 160V-294V (standardně) Lze nastavit na 150V-294V (pomocí LCD nebo softwaru) Nastavitelný voltage transfer points (pomocí softwaru) Nastavitelná citlivost na průběh vstupního signálu (pomocí LCD nebo softwaru) pro přizpůsobení UPS konkrétnímu prostředí(jako generátor) 50 50

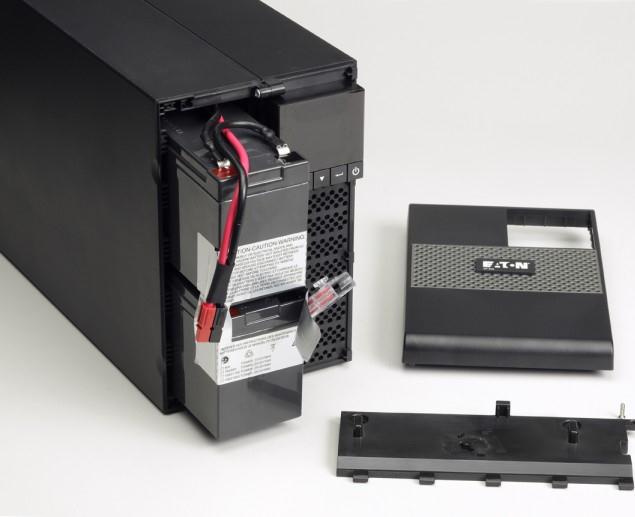

50 NEW NEW 5P: Dostupnost a flexibilita Dostupnost Interní baterie vyměnitelné za provozu (z čelního panelu) Patentovaná Advanced Battery Management (ABM ) technologie dobíjí bateri pouze v případě potřeby, čímž prodlužuje jejich životnost až o 50% Flexibilita Tower nebo 1U rack provedení až do1550va/1100w Možnost montáže na stěnu u modelů 1U rack do 1150VA Více zásuvek než předchozí modely 650/850 Rack a 650 Tower - 4 zásuvky 1150/1550 Rack a 850 Tower 6 zásuvek 1150/1550 Tower 8zásuvek 51 51

51 První! 5PX: Rozšířené řízení energie Měření energií: Poskytuje informace o spotřebě energie pro celou UPS, skupina 1 & 2, hlavní zásuvky. Informace dosažitelná pomocí LCD nebo softwaru 2 přepínatelné zásuvkové skupiny (2 x 2 IEC 10 A) : Rozšířený čas zálohování: Vypne nekritické zařízení, tehdy když baterie poskytuje maximální zálohování kritických zařízení Šetří čas & peníze pomocí dálkového restartu: Restart uzamkne zařízení dálkovým přepínáním vyp/zap UPS zásuvek Zajistit bezpečný restart počítačových systémů: postupné zapnutí IT zařízení (firewall první,.), vyhnutí se přetížení z důvodu současného zapnutí více zařízeních skupina 1 a

52 5PX: Snadné ovládání pomocí LCD Intuitivní vícejazyčné grafické LCD rozhraní Největší velikost LCD ve své třídě 7 jazyků (EN, FR, ES, DE, RU, IT, PT) Otočné pro použití v rack/tower podobě Okamžité oznámení statusu a varování s 3 dalšími LED vysoké intenzity Snadno přístupné pro: Měření (Spotřeba energie, Zatížení, Účinnost, Baterie, Vstup/Výstup) Varování Konfigurační menu (Napětí, Zátěžové segmenty, ) Identifikace (Modely, Sériové číslo, atd ) 53 53

53 5PX: Bezkonkurenční komunikace USB & Sériové porty 1 Slot pro volitelnou řídící kartu Síťová řídící karta (s SNMP v3 & IP v6) Sériová/Reléová karta Síť + karta ModBus pro průmyslové aplikace RPO + ROO konektor: RPO : dálkové vypnutí ROO: dálkové zapnutí/vypnutí Inteligent Power Software je standardně dodáván včetně: IPM: software pro sledování napájení (jednoduchá cesta ke kontrolování a řízení velkého počtu UPS, PDU a IPP nastavení vypínání přes síť) IPP: software pro vypínání je kompatibilní se všemi hlavními OS & Virtuálními prostředími 54 54

54 5PX: Vysoká efektivita & Výkon Energeticky efektivní UPS až s 99 % efektivitou Větší výkon dodáván do kritických zařízení s účiníkem 0,9 Sinusový výstup v bateriovém módu Rozšířená tolerance vstupního napětí: 160 V V (standardní) může být nastaveno na 150 V 294 V (pomocí LCD nebo softwaru) Nastavitelné napětí přenosných bodů (pomocí softwaru) Vysokofrekvenční interaktivní topologie 55 55

55 5PX: Vysoká dostupnost a výdrž baterií Za provozu odpojitelné interní (z předního panelu, není potřeba vyjmout UPS ze stojanu) a externí baterie Výměna UPS za provozu s volitelným HotSwap MBP (Maintenance By-Pass) dovolující jednoduchou výměnu UPS bez přerušení napájení Patentovaná technologie Advanced Battery Management (ABM ), která šetří baterii a tím prodlouží životnost až o 50 % Vyšší výdrž zálohy až s 4 EBM Automatická EBM detekce Pracovní doba 70% účiník UPS 1 EBM 2 EBM 3 EBM 4 EBM 11 min 54 min 96 min 139 min 180 min 8 min 35 min 65 min 95 min 125 min 9 min 38 min 79 min 100 min 131 min 56 56

56 5PX: Jednoduchá montáž RT formát: Rack/tower (dodáváno veškeré příslušenství) Optimalizovaná velikost (2U) V 3kVA verzi 3U krátký nebo 2U dlouhý formát Lokální zásuvky (FR/DIN/BS) dostupné s volitelným FlexPDU Jednoduchá integrace na bocích nebo na vrchní části 5PX 1U nebo 0U instalace ve stojanu Netpack verze dostupná ke všem výkonům (integrovaná síťová řídicí karta) Balení obsahuje: - UPS kolečková sada pro stojanové umístění ve věžovém umístění stojí (pouze 2U UPS) - 2 výstupní kabely IEC - 1 vstupní napájecí kabel (2200 & 3000 VA pouze) - 2 kabelové zamykací systémy - USB & Sériové kabely - Eaton Inteligentní napájecí software - NMC karta (pouze v Netpack) - Rychlý start (tištěný) Uživatelský manuál (na CD, 10 jazyků) Bezpečnostní instrukce (v 27 jazycích) 57 57
