1 Přístroje pro inteligentní budovy Přístupový a zabezpečovací systém I/NET Seven Katalog i e p r o v a š e b e z p e č í i p o h o d l í í t e c h n o l o g m o d e r n z a b e z p e č e n ý p ř í s t u p d o b u d o v

2 Přístroje pro inteligentní budovy Měření a regulace Řídící centrála TAC Vista Zónové a volně progra. podstanice TAC Xenta Zabezpečovací a přístupový systém Regulační ventily Pohony ventilů Čidla Software a hardware Echelon Přístupový systém Zabezpečovací systém Elektrická požární signalizace Integrovaný systém Bezdotykové čtečky karet Přístupové karty Ústředna EPS Tlačítkový hlásič CCTV kamerové systémy Teplotní a kouřové hlásiče Sirény Digitální záznamové zařízení Kamery a kamerové systémy Pelco Software pro kamerové systémy Inteligentní analýza obrazu Strukturovaná kabeláž, datové zásuvky, vypínače a zásuvky Propojovací kabely Vybavení datových rozváděčů Elektroinstalační systémy Datové kabely Optické kabely Datové zásuvky UNICA Vypínače a zásuvky UNICA Vypínače zásuvky Anya Parapetní kanály Optiline Obslužné sloupy a sloupky Optiline Energetický monitoring Rozvodnice Spacial 3D Zásuvkové boxy Optiline Elektroinstalační přístroje Altira Měřící přístroje PowerLogic PM Datové rozváděče Analyzátory sítě PowerLogic CM Komunikace Software PowerLogic E6X, MPS PowerLogic SMS Elektronické ochrany Sepam Řídící jednotky Micrologic Rozváděče CaSys.Soho Rozváděče CaSys.OPB 19 Rozváděče CaSys19 Rámy Batirack 19 Veškeré nezvýrazněné výrobky z této přehledové strany naleznete v samostatných katalozích viz zadní strana obálky.

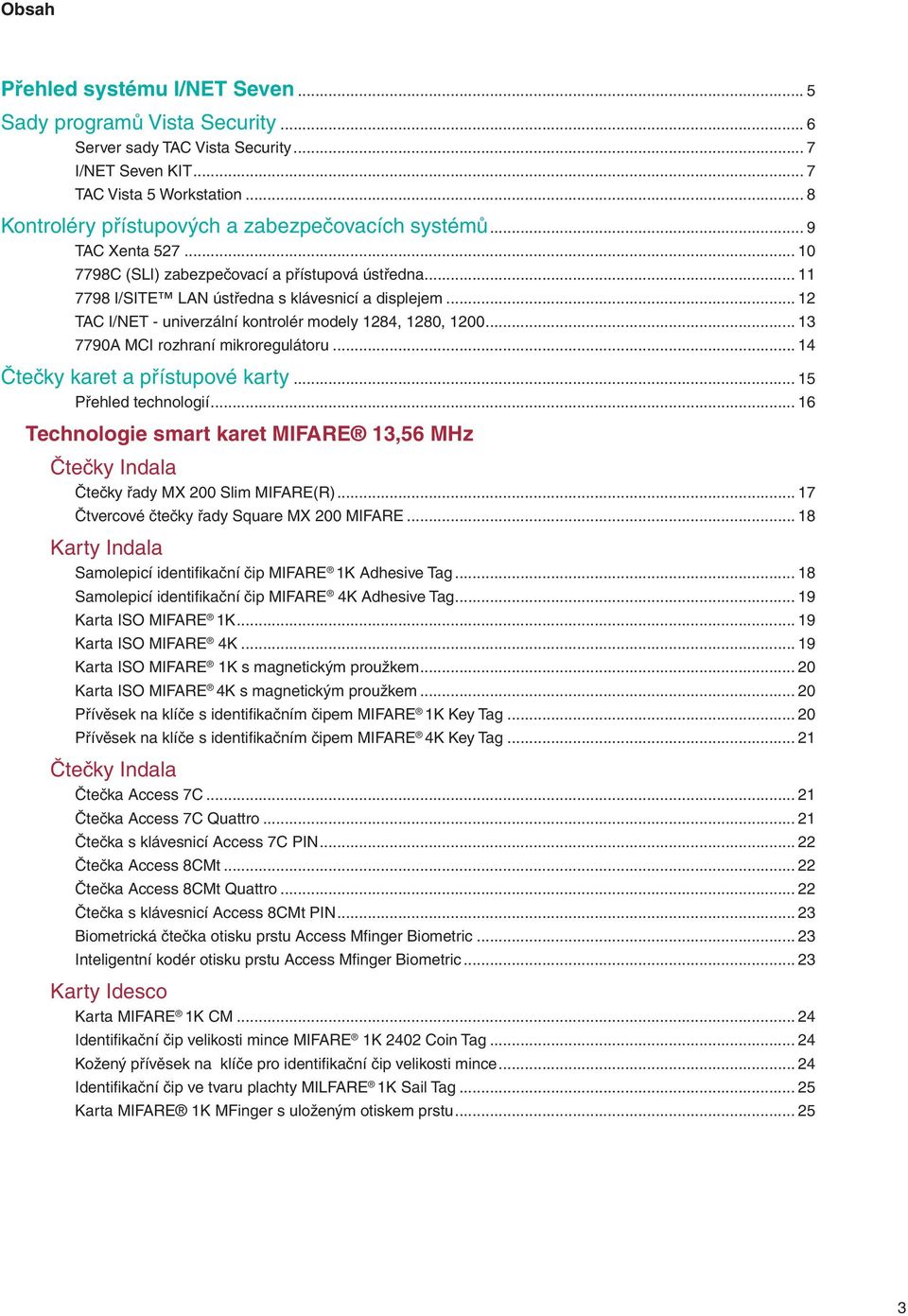

3 Obsah Přehled systému I/NET Seven... 5 Sady programů Vista Security... 6 Server sady TAC Vista Security... 7 I/NET Seven KIT... 7 TAC Vista 5 Workstation... 8 Kontroléry přístupových a zabezpečovacích systémů... 9 TAC Xenta C (SLI) zabezpečovací a přístupová ústředna I/SITE LAN ústředna s klávesnicí a displejem TAC I/NET - univerzální kontrolér modely 1284, 1280, A MCI rozhraní mikroregulátoru Čtečky karet a přístupové karty Přehled technologií Technologie smart karet MIFARE 13,56 MHz Čtečky Indala Čtečky řady MX 200 Slim MIFARE(R) Čtvercové čtečky řady Square MX 200 MIFARE Karty Indala Samolepicí identifi kační čip MIFARE 1K Adhesive Tag Samolepicí identifi kační čip MIFARE 4K Adhesive Tag Karta ISO MIFARE 1K Karta ISO MIFARE 4K Karta ISO MIFARE 1K s magnetickým proužkem Karta ISO MIFARE 4K s magnetickým proužkem Přívěsek na klíče s identifi kačním čipem MIFARE 1K Key Tag Přívěsek na klíče s identifi kačním čipem MIFARE 4K Key Tag Čtečky Indala Čtečka Access 7C Čtečka Access 7C Quattro Čtečka s klávesnicí Access 7C PIN Čtečka Access 8CMt Čtečka Access 8CMt Quattro Čtečka s klávesnicí Access 8CMt PIN Biometrická čtečka otisku prstu Access Mfi nger Biometric Inteligentní kodér otisku prstu Access Mfi nger Biometric Karty Idesco Karta MIFARE 1K CM Identifi kační čip velikosti mince MIFARE 1K 2402 Coin Tag Kožený přívěsek na klíče pro identifi kační čip velikosti mince Identifi kační čip ve tvaru plachty MILFARE 1K Sail Tag Karta MIFARE 1K MFinger s uloženým otiskem prstu

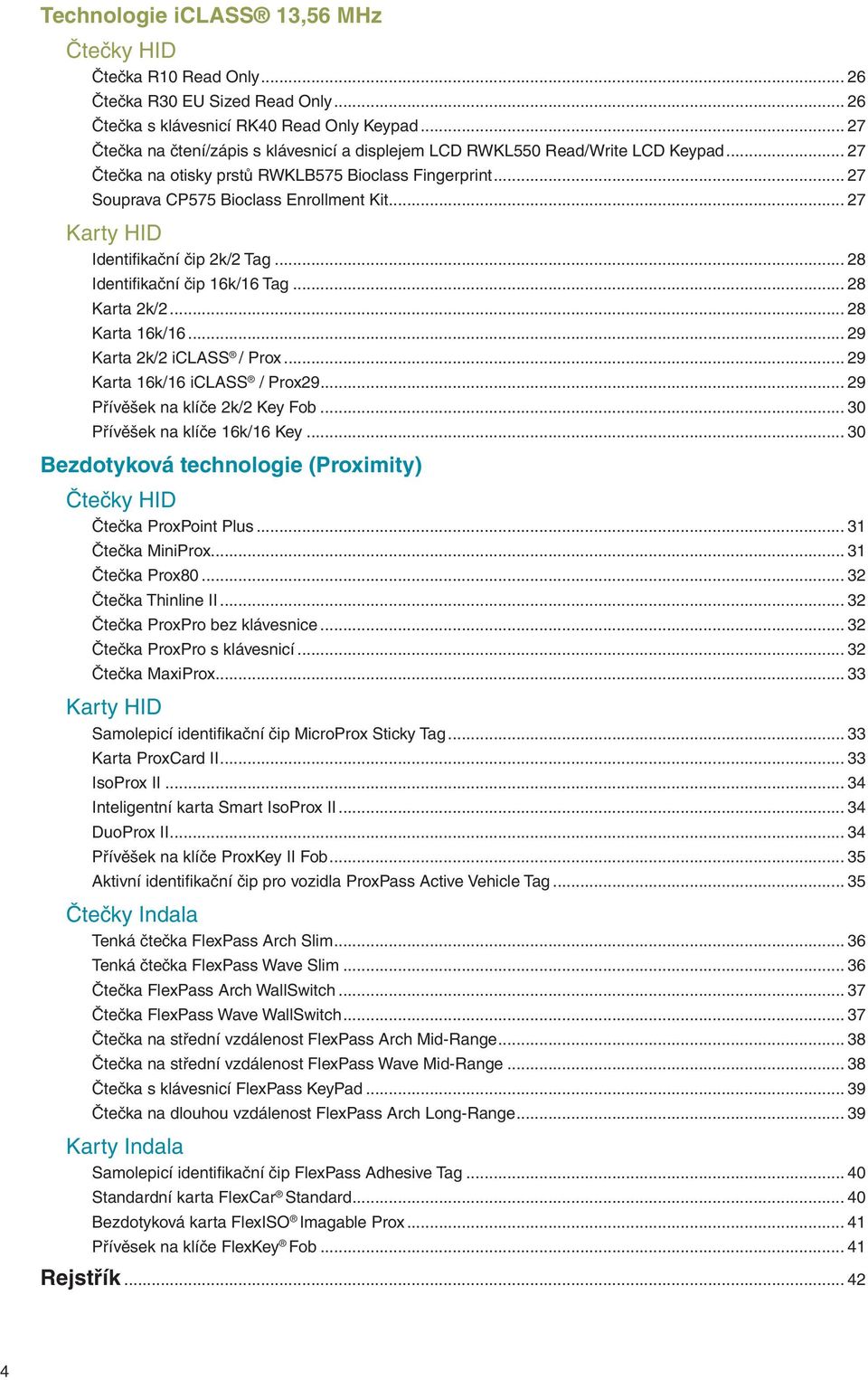

4 Technologie iclass 13,56 MHz Čtečky HID Čtečka R10 Read Only Čtečka R30 EU Sized Read Only Čtečka s klávesnicí RK40 Read Only Keypad Čtečka na čtení/zápis s klávesnicí a displejem LCD RWKL550 Read/Write LCD Keypad Čtečka na otisky prstů RWKLB575 Bioclass Fingerprint Souprava CP575 Bioclass Enrollment Kit Karty HID Identifi kační čip 2k/2 Tag Identifi kační čip 16k/16 Tag Karta 2k/ Karta 16k/ Karta 2k/2 iclass / Prox Karta 16k/16 iclass / Prox Přívěšek na klíče 2k/2 Key Fob Přívěšek na klíče 16k/16 Key Bezdotyková technologie (Proximity) Čtečky HID Čtečka ProxPoint Plus Čtečka MiniProx Čtečka Prox Čtečka Thinline II Čtečka ProxPro bez klávesnice Čtečka ProxPro s klávesnicí Čtečka MaxiProx Karty HID Samolepicí identifi kační čip MicroProx Sticky Tag Karta ProxCard II IsoProx II Inteligentní karta Smart IsoProx II DuoProx II Přívěšek na klíče ProxKey II Fob Aktivní identifi kační čip pro vozidla ProxPass Active Vehicle Tag Čtečky Indala Tenká čtečka FlexPass Arch Slim Tenká čtečka FlexPass Wave Slim Čtečka FlexPass Arch WallSwitch Čtečka FlexPass Wave WallSwitch Čtečka na střední vzdálenost FlexPass Arch Mid-Range Čtečka na střední vzdálenost FlexPass Wave Mid-Range Čtečka s klávesnicí FlexPass KeyPad Čtečka na dlouhou vzdálenost FlexPass Arch Long-Range Karty Indala Samolepicí identifi kační čip FlexPass Adhesive Tag Standardní karta FlexCar Standard Bezdotyková karta FlexISO Imagable Prox Přívěsek na klíče FlexKey Fob Rejstřík

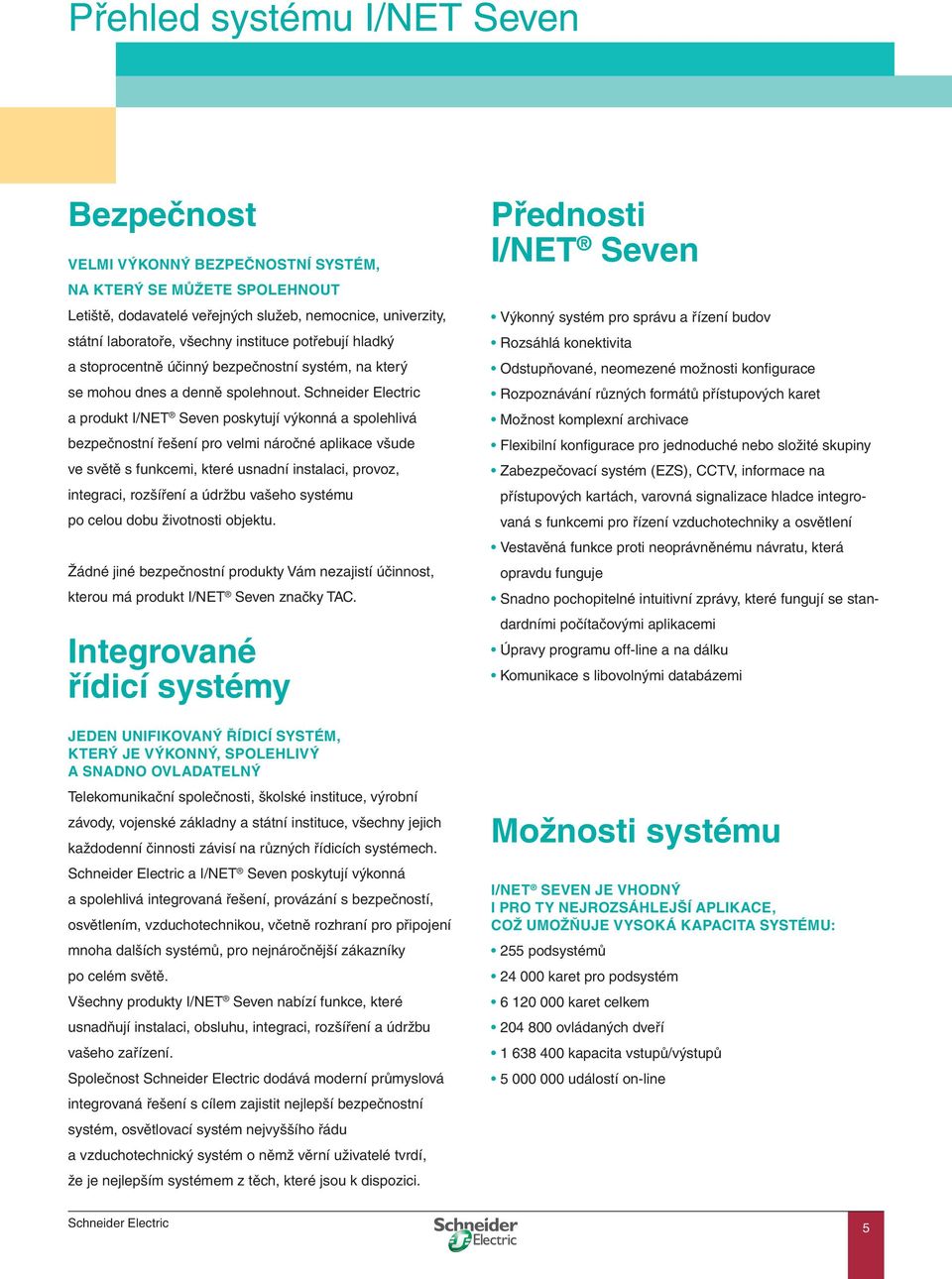

5 Přehled systému I/NET Seven Bezpečnost VELMI VÝKONNÝ BEZPEČNOSTNÍ SYSTÉM, NA KTERÝ SE MŮŽETE SPOLEHNOUT Letiště, dodavatelé veřejných služeb, nemocnice, univerzity, státní laboratoře, všechny instituce potřebují hladký a stoprocentně účinný bezpečnostní systém, na který se mohou dnes a denně spolehnout. Schneider Electric a produkt I/NET Seven poskytují výkonná a spolehlivá bezpečnostní řešení pro velmi náročné aplikace všude ve světě s funkcemi, které usnadní instalaci, provoz, integraci, rozšíření a údržbu vašeho systému po celou dobu životnosti objektu. Žádné jiné bezpečnostní produkty Vám nezajistí účinnost, kterou má produkt I/NET Seven značky TAC. Integrované řídicí systémy JEDEN UNIFIKOVANÝ ŘÍDICÍ SYSTÉM, KTERÝ JE VÝKONNÝ, SPOLEHLIVÝ A SNADNO OVLADATELNÝ Telekomunikační společnosti, školské instituce, výrobní závody, vojenské základny a státní instituce, všechny jejich každodenní činnosti závisí na různých řídicích systémech. Schneider Electric a I/NET Seven poskytují výkonná a spolehlivá integrovaná řešení, provázání s bezpečností, osvětlením, vzduchotechnikou, včetně rozhraní pro připojení mnoha dalších systémů, pro nejnáročnější zákazníky po celém světě. Všechny produkty I/NET Seven nabízí funkce, které usnadňují instalaci, obsluhu, integraci, rozšíření a údržbu vašeho zařízení. Společnost Schneider Electric dodává moderní průmyslová integrovaná řešení s cílem zajistit nejlepší bezpečnostní systém, osvětlovací systém nejvyššího řádu a vzduchotechnický systém o němž věrní uživatelé tvrdí, že je nejlepším systémem z těch, které jsou k dispozici. Přednosti I/NET Seven Výkonný systém pro správu a řízení budov Rozsáhlá konektivita Odstupňované, neomezené možnosti konfi gurace Rozpoznávání různých formátů přístupových karet Možnost komplexní archivace Flexibilní konfi gurace pro jednoduché nebo složité skupiny Zabezpečovací systém (EZS), CCTV, informace na přístupových kartách, varovná signalizace hladce integrovaná s funkcemi pro řízení vzduchotechniky a osvětlení Vestavěná funkce proti neoprávněnému návratu, která opravdu funguje Snadno pochopitelné intuitivní zprávy, které fungují se standardními počítačovými aplikacemi Úpravy programu off-line a na dálku Komunikace s libovolnými databázemi Možnosti systému I/NET SEVEN JE VHODNÝ I PRO TY NEJROZSÁHLEJŠÍ APLIKACE, COŽ UMOŽŇUJE VYSOKÁ KAPACITA SYSTÉMU: 255 podsystémů karet pro podsystém karet celkem ovládaných dveří kapacita vstupů/výstupů událostí on-line Schneider Electric 5

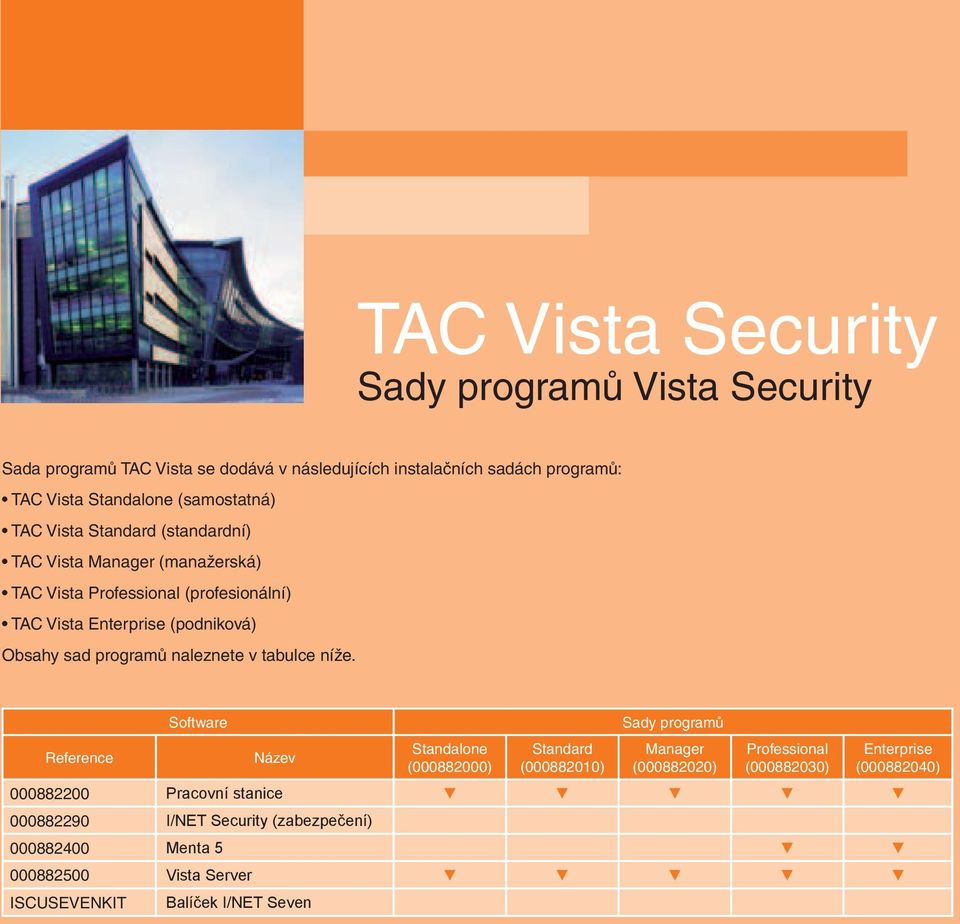

6 TAC Vista Security Sady programů Vista Security Sada programů TAC Vista se dodává v následujících instalačních sadách programů: TAC Vista Standalone (samostatná) TAC Vista Standard (standardní) TAC Vista Manager (manažerská) TAC Vista Professional (profesionální) TAC Vista Enterprise (podniková) Obsahy sad programů naleznete v tabulce níže. Reference Software Název Standalone ( ) Standard ( ) Sady programů Manager ( ) Professional ( ) Enterprise ( ) Pracovní stanice I/NET Security (zabezpečení) Menta Vista Server ISCUSEVENKIT Balíček I/NET Seven 6 Schneider Electric

7 TAC Vista Security Server sady TAC Vista Security Server TAC Vista 5 komunikuje s řídicími jednotkami TAC Xenta nebo s libovolným produktem LonWorks pomocí SNVT (Standard Network Variable Types / standardních typů síťových proměnných). Spojení pro dálkové monitorování a/nebo dálkové ovládání systémů TAC se provádí pomocí adaptéru PC LonTalk nebo nekomutované/ komutované linky. Geografi cky vzdálené systémy lze připojit přes modem. Pro požadavky, změny hodnot a přenosy výstrah se používá automatická obousměrná volba (Auto Dial). JÁDRO UKLÁDÁNÍ DAT PRO NÁSLEDUJÍCÍ FUNKCE: správa sítě ve víceterminálovém systému správa databáze zpracování výstrah oprávnění/ zabezpečení zálohování rozvrhování protokolování trendů protokolování událostí centrální IPCL správa systému REFERENCE nová licence aktualizace roční dohoda o údržbě I/NET Seven KIT Instalační kombinovaný balíček, který obsahuje: software pro správu přístupového zabezpečovacího systému I/NET Seven Obsahuje: ústřednu (7798C) dveřní kontrolér (SCU1284) kabel na propojení s PC (CBL082) REFERENCE ISCUSEVENKIT kombinovaný balíček Schneider Electric 7

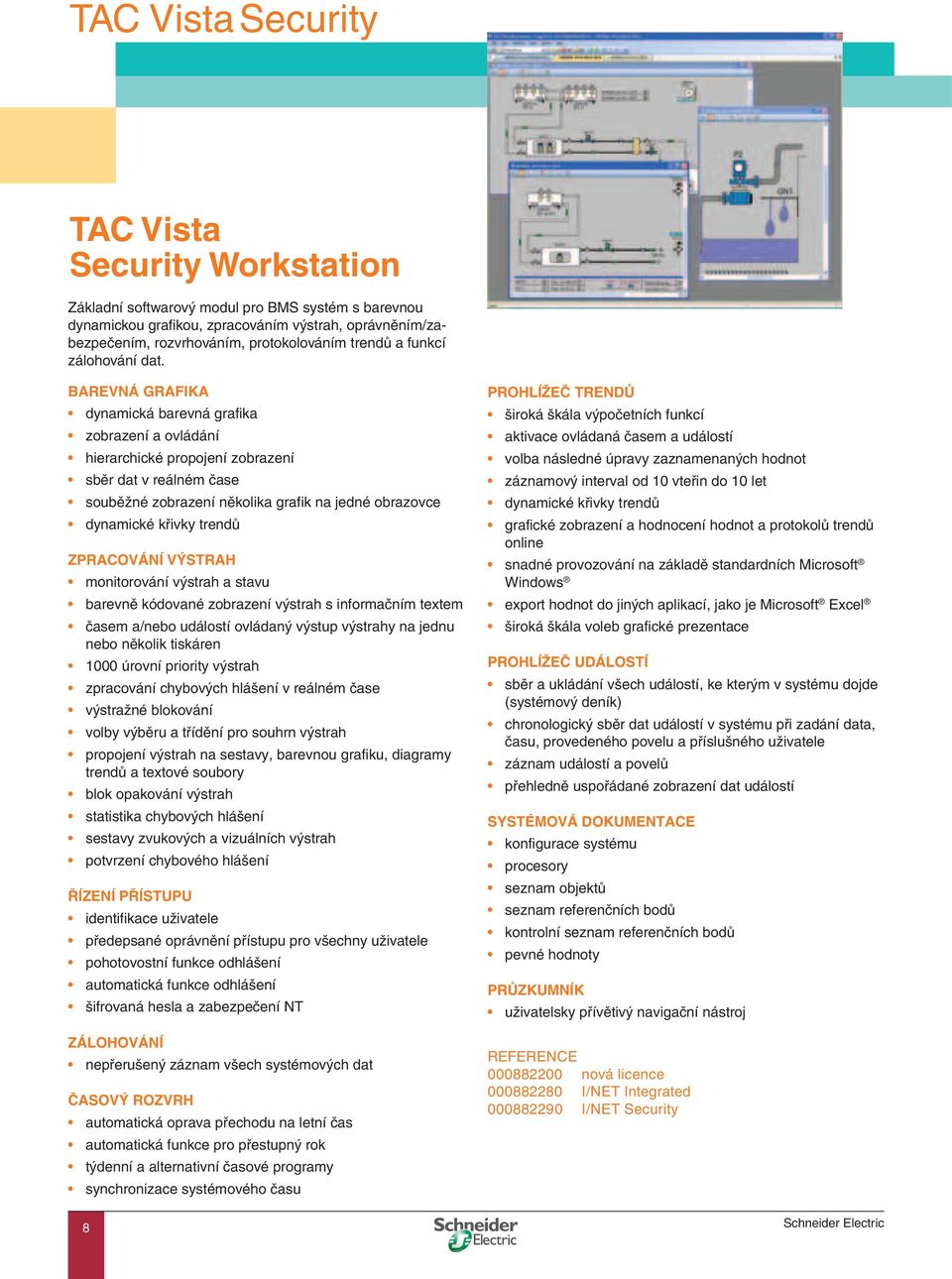

8 TAC Vista Security TAC Vista Security Workstation Základní softwarový modul pro BMS systém s barevnou dynamickou grafi kou, zpracováním výstrah, oprávněním/zabezpečením, rozvrhováním, protokolováním trendů a funkcí zálohování dat. BAREVNÁ GRAFIKA dynamická barevná grafika zobrazení a ovládání hierarchické propojení zobrazení sběr dat v reálném čase souběžné zobrazení několika grafik na jedné obrazovce dynamické křivky trendů ZPRACOVÁNÍ VÝSTRAH monitorování výstrah a stavu barevně kódované zobrazení výstrah s informačním textem časem a/nebo událostí ovládaný výstup výstrahy na jednu nebo několik tiskáren 1000 úrovní priority výstrah zpracování chybových hlášení v reálném čase výstražné blokování volby výběru a třídění pro souhrn výstrah propojení výstrah na sestavy, barevnou grafiku, diagramy trendů a textové soubory blok opakování výstrah statistika chybových hlášení sestavy zvukových a vizuálních výstrah potvrzení chybového hlášení ŘÍZENÍ PŘÍSTUPU identifikace uživatele předepsané oprávnění přístupu pro všechny uživatele pohotovostní funkce odhlášení automatická funkce odhlášení šifrovaná hesla a zabezpečení NT ZÁLOHOVÁNÍ nepřerušený záznam všech systémových dat ČASOVÝ ROZVRH automatická oprava přechodu na letní čas automatická funkce pro přestupný rok týdenní a alternativní časové programy synchronizace systémového času 8 PROHLÍŽEČ TRENDŮ široká škála výpočetních funkcí aktivace ovládaná časem a událostí volba následné úpravy zaznamenaných hodnot záznamový interval od 10 vteřin do 10 let dynamické křivky trendů grafické zobrazení a hodnocení hodnot a protokolů trendů online snadné provozování na základě standardních Microsoft Windows export hodnot do jiných aplikací, jako je Microsoft Excel široká škála voleb grafické prezentace PROHLÍŽEČ UDÁLOSTÍ sběr a ukládání všech událostí, ke kterým v systému dojde (systémový deník) chronologický sběr dat událostí v systému při zadání data, času, provedeného povelu a příslušného uživatele záznam událostí a povelů přehledně uspořádané zobrazení dat událostí SYSTÉMOVÁ DOKUMENTACE konfigurace systému procesory seznam objektů seznam referenčních bodů kontrolní seznam referenčních bodů pevné hodnoty PRŮZKUMNÍK uživatelsky přívětivý navigační nástroj REFERENCE nová licence I/NET Integrated I/NET Security Schneider Electric

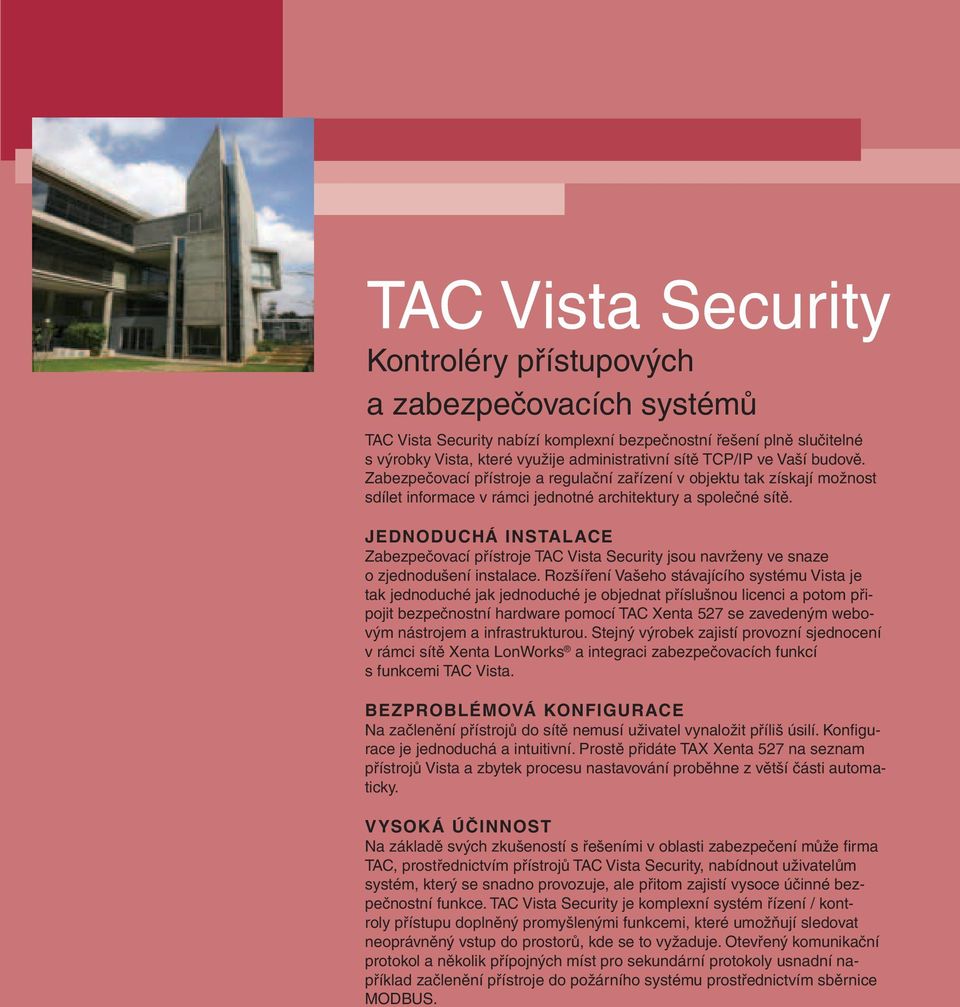

9 TAC Vista Security Kontroléry přístupových a zabezpečovacích systémů TAC Vista Security nabízí komplexní bezpečnostní řešení plně slučitelné s výrobky Vista, které využije administrativní sítě TCP/IP ve Vaší budově. Zabezpečovací přístroje a regulační zařízení v objektu tak získají možnost sdílet informace v rámci jednotné architektury a společné sítě. JEDNODUCHÁ INSTALACE Zabezpečovací přístroje TAC Vista Security jsou navrženy ve snaze o zjednodušení instalace. Rozšíření Vašeho stávajícího systému Vista je tak jednoduché jak jednoduché je objednat příslušnou licenci a potom připojit bezpečnostní hardware pomocí TAC Xenta 527 se zavedeným webovým nástrojem a infrastrukturou. Stejný výrobek zajistí provozní sjednocení v rámci sítě Xenta LonWorks a integraci zabezpečovacích funkcí s funkcemi TAC Vista. BEZPROBLÉMOVÁ KONFIGURACE Na začlenění přístrojů do sítě nemusí uživatel vynaložit příliš úsilí. Konfi gurace je jednoduchá a intuitivní. Prostě přidáte TAX Xenta 527 na seznam přístrojů Vista a zbytek procesu nastavování proběhne z větší části automaticky. VYSOKÁ ÚČINNOST Na základě svých zkušeností s řešeními v oblasti zabezpečení může fi rma TAC, prostřednictvím přístrojů TAC Vista Security, nabídnout uživatelům systém, který se snadno provozuje, ale přitom zajistí vysoce účinné bezpečnostní funkce. TAC Vista Security je komplexní systém řízení / kontroly přístupu doplněný promyšlenými funkcemi, které umožňují sledovat neoprávněný vstup do prostorů, kde se to vyžaduje. Otevřený komunikační protokol a několik přípojných míst pro sekundární protokoly usnadní například začlenění přístroje do požárního systému prostřednictvím sběrnice MODBUS. Schneider Electric 9

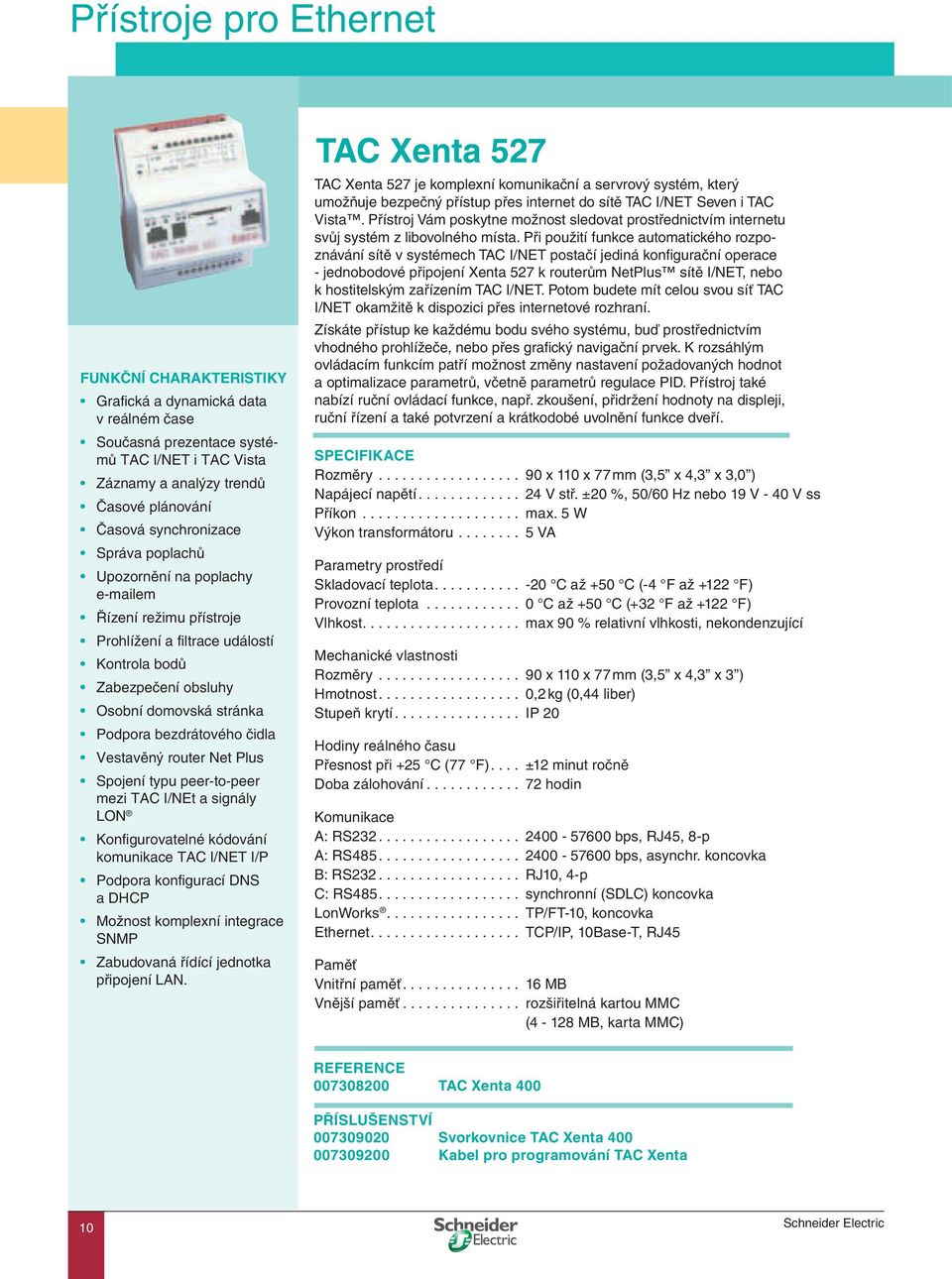

10 Přístroje pro Ethernet FUNKČNÍ CHARAKTERISTIKY Grafická a dynamická data v reálném čase Současná prezentace systémů TAC I/NET i TAC Vista Záznamy a analýzy trendů Časové plánování Časová synchronizace Správa poplachů Upozornění na poplachy em Řízení režimu přístroje Prohlížení a filtrace událostí Kontrola bodů Zabezpečení obsluhy Osobní domovská stránka Podpora bezdrátového čidla Vestavěný router Net Plus Spojení typu peer-to-peer mezi TAC I/NEt a signály LON Konfigurovatelné kódování komunikace TAC I/NET I/P Podpora konfigurací DNS a DHCP Možnost komplexní integrace SNMP Zabudovaná řídící jednotka připojení LAN. TAC Xenta 527 TAC Xenta 527 je komplexní komunikační a servrový systém, který umožňuje bezpečný přístup přes internet do sítě TAC I/NET Seven i TAC Vista. Přístroj Vám poskytne možnost sledovat prostřednictvím internetu svůj systém z libovolného místa. Při použití funkce automatického rozpoznávání sítě v systémech TAC I/NET postačí jediná konfi gurační operace - jednobodové připojení Xenta 527 k routerům NetPlus sítě I/NET, nebo k hostitelským zařízením TAC I/NET. Potom budete mít celou svou síť TAC I/NET okamžitě k dispozici přes internetové rozhraní. Získáte přístup ke každému bodu svého systému, buď prostřednictvím vhodného prohlížeče, nebo přes grafi cký navigační prvek. K rozsáhlým ovládacím funkcím patří možnost změny nastavení požadovaných hodnot a optimalizace parametrů, včetně parametrů regulace PID. Přístroj také nabízí ruční ovládací funkce, např. zkoušení, přidržení hodnoty na displeji, ruční řízení a také potvrzení a krátkodobé uvolnění funkce dveří. SPECIFIKACE Rozměry x 110 x 77 mm (3,5 x 4,3 x 3,0 ) Napájecí napětí V stř. ±20 %, 50/60 Hz nebo 19 V - 40 V ss Příkon max. 5 W Výkon transformátoru VA Parametry prostředí Skladovací teplota C až +50 C (-4 F až +122 F) Provozní teplota C až +50 C (+32 F až +122 F) Vlhkost max 90 % relativní vlhkosti, nekondenzující Mechanické vlastnosti Rozměry x 110 x 77 mm (3,5 x 4,3 x 3 ) ,2 kg (0,44 liber) Stupeň krytí IP 20 Hodiny reálného času Přesnost při +25 C (77 F).... ±12 minut ročně Doba zálohování hodin Komunikace A: RS bps, RJ45, 8-p A: RS bps, asynchr. koncovka B: RS RJ10, 4-p C: RS synchronní (SDLC) koncovka LonWorks TP/FT-10, koncovka Ethernet TCP/IP, 10Base-T, RJ45 Paměť Vnitřní paměť MB Vnější paměť rozšiřitelná kartou MMC (4-128 MB, karta MMC) REFERENCE TAC Xenta 400 PŘÍSLUŠENSTVÍ Svorkovnice TAC Xenta Kabel pro programování TAC Xenta 10 Schneider Electric

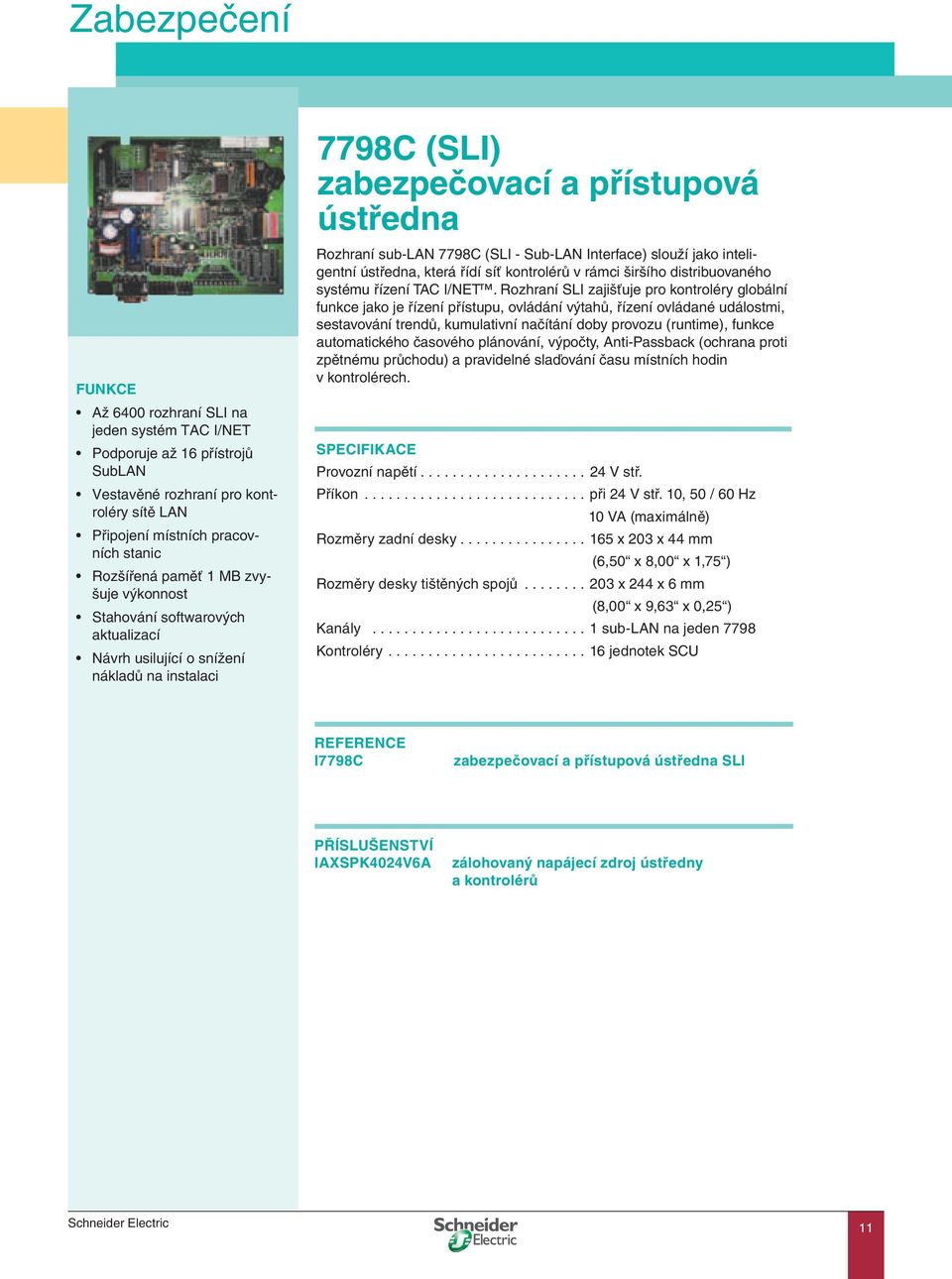

11 Zabezpečení FUNKCE Až 6400 rozhraní SLI na jeden systém TAC I/NET Podporuje až 16 přístrojů SubLAN Vestavěné rozhraní pro kontroléry sítě LAN Připojení místních pracovních stanic Rozšířená paměť 1 MB zvyšuje výkonnost Stahování softwarových aktualizací Návrh usilující o snížení nákladů na instalaci 7798C (SLI) zabezpečovací a přístupová ústředna Rozhraní sub-lan 7798C (SLI - Sub-LAN Interface) slouží jako inteligentní ústředna, která řídí síť kontrolérů v rámci širšího distribuovaného systému řízení TAC I/NET. Rozhraní SLI zajišťuje pro kontroléry globální funkce jako je řízení přístupu, ovládání výtahů, řízení ovládané událostmi, sestavování trendů, kumulativní načítání doby provozu (runtime), funkce automatického časového plánování, výpočty, Anti-Passback (ochrana proti zpětnému průchodu) a pravidelné slaďování času místních hodin v kontrolérech. SPECIFIKACE Provozní napětí V stř. Příkon při 24 V stř. 10, 50 / 60 Hz 10 VA (maximálně) Rozměry zadní desky x 203 x 44 mm (6,50 x 8,00 x 1,75 ) Rozměry desky tištěných spojů x 244 x 6 mm (8,00 x 9,63 x 0,25 ) Kanály sub-lan na jeden 7798 Kontroléry jednotek SCU REFERENCE I7798C zabezpečovací a přístupová ústředna SLI PŘÍSLUŠENSTVÍ IAXSPK4024V6A zálohovaný napájecí zdroj ústředny a kontrolérů Schneider Electric 11

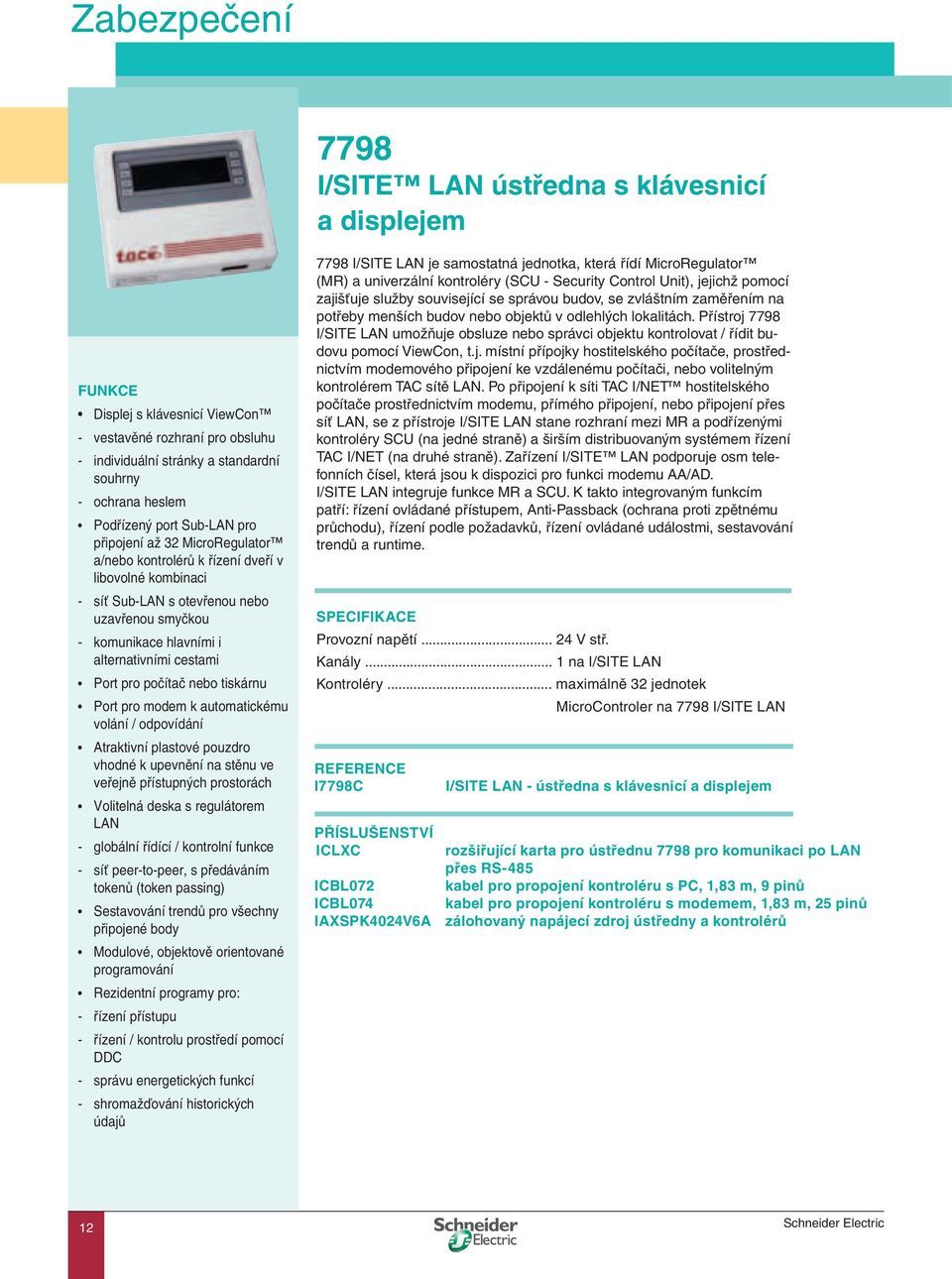

12 Zabezpečení 7798 I/SITE LAN ústředna s klávesnicí a displejem FUNKCE Displej s klávesnicí ViewCon - vestavěné rozhraní pro obsluhu - individuální stránky a standardní souhrny - ochrana heslem Podřízený port Sub-LAN pro připojení až 32 MicroRegulator a/nebo kontrolérů k řízení dveří v libovolné kombinaci - síť Sub-LAN s otevřenou nebo uzavřenou smyčkou - komunikace hlavními i alternativními cestami Port pro počítač nebo tiskárnu Port pro modem k automatickému volání / odpovídání Atraktivní plastové pouzdro vhodné k upevnění na stěnu ve veřejně přístupných prostorách Volitelná deska s regulátorem LAN - globální řídící / kontrolní funkce - síť peer-to-peer, s předáváním tokenů (token passing) Sestavování trendů pro všechny připojené body Modulové, objektově orientované programování Rezidentní programy pro: - řízení přístupu - řízení / kontrolu prostředí pomocí DDC - správu energetických funkcí - shromažďování historických údajů 7798 I/SITE LAN je samostatná jednotka, která řídí MicroRegulator (MR) a univerzální kontroléry (SCU - Security Control Unit), jejichž pomocí zajišťuje služby související se správou budov, se zvláštním zaměřením na potřeby menších budov nebo objektů v odlehlých lokalitách. Přístroj 7798 I/SITE LAN umožňuje obsluze nebo správci objektu kontrolovat / řídit budovu pomocí ViewCon, t.j. místní přípojky hostitelského počítače, prostřednictvím modemového připojení ke vzdálenému počítači, nebo volitelným kontrolérem TAC sítě LAN. Po připojení k síti TAC I/NET hostitelského počítače prostřednictvím modemu, přímého připojení, nebo připojení přes síť LAN, se z přístroje I/SITE LAN stane rozhraní mezi MR a podřízenými kontroléry SCU (na jedné straně) a širším distribuovaným systémem řízení TAC I/NET (na druhé straně). Zařízení I/SITE LAN podporuje osm telefonních čísel, která jsou k dispozici pro funkci modemu AA/AD. I/SITE LAN integruje funkce MR a SCU. K takto integrovaným funkcím patří: řízení ovládané přístupem, Anti-Passback (ochrana proti zpětnému průchodu), řízení podle požadavků, řízení ovládané událostmi, sestavování trendů a runtime. SPECIFIKACE Provozní napětí V stř. Kanály... 1 na I/SITE LAN Kontroléry... maximálně 32 jednotek MicroControler na 7798 I/SITE LAN REFERENCE I7798C PŘÍSLUŠENSTVÍ ICLXC ICBL072 ICBL074 IAXSPK4024V6A I/SITE LAN - ústředna s klávesnicí a displejem rozšiřující karta pro ústřednu 7798 pro komunikaci po LAN přes RS-485 kabel pro propojení kontroléru s PC, 1,83 m, 9 pinů kabel pro propojení kontroléru s modemem, 1,83 m, 25 pinů zálohovaný napájecí zdroj ústředny a kontrolérů 12 Schneider Electric

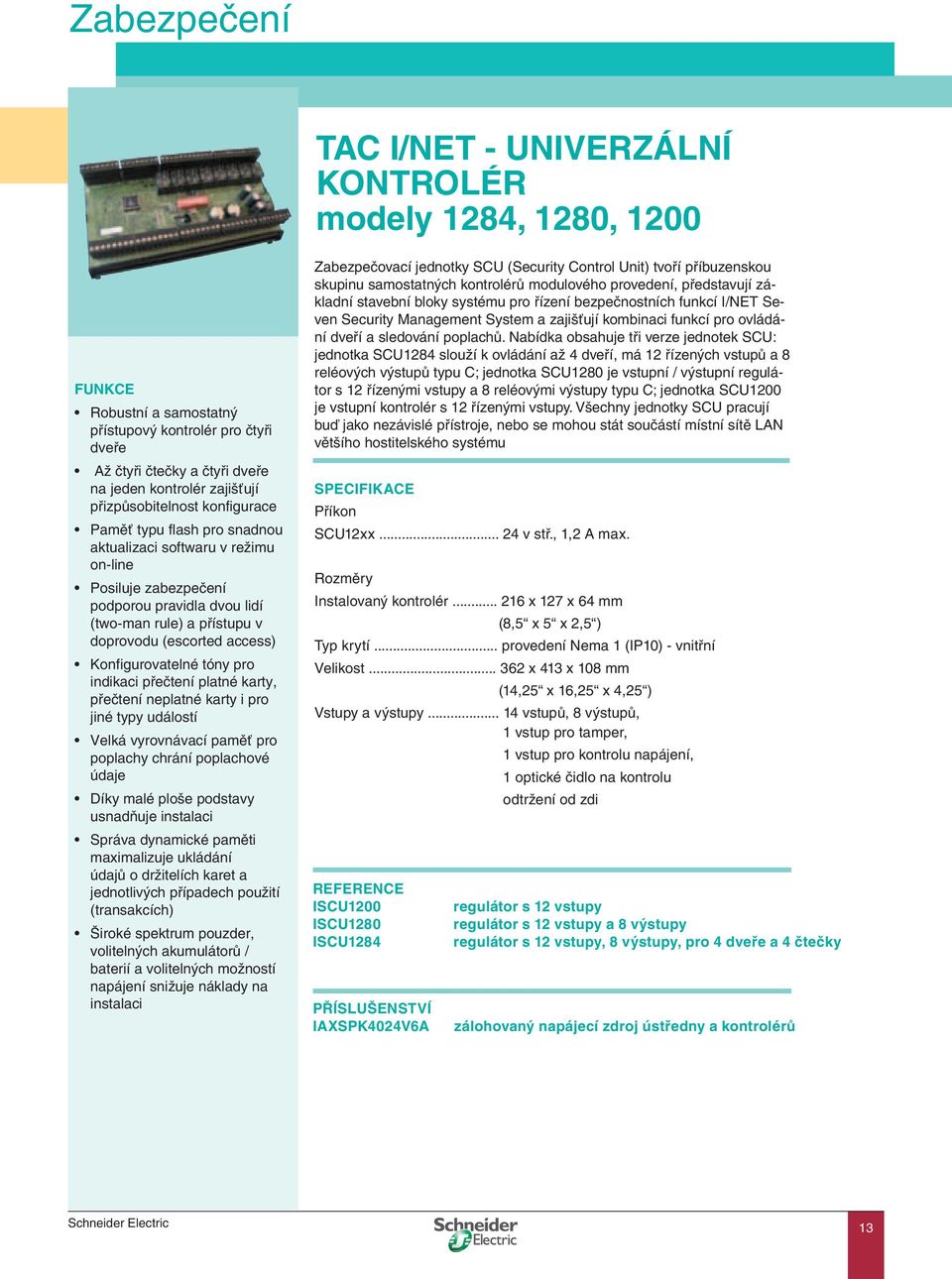

13 Zabezpečení TAC I/NET - UNIVERZÁLNÍ KONTROLÉR modely 1284, 1280, 1200 FUNKCE Robustní a samostatný přístupový kontrolér pro čtyři dveře Až čtyři čtečky a čtyři dveře na jeden kontrolér zajišťují přizpůsobitelnost konfigurace Paměť typu flash pro snadnou aktualizaci softwaru v režimu on-line Posiluje zabezpečení podporou pravidla dvou lidí (two-man rule) a přístupu v doprovodu (escorted access) Konfigurovatelné tóny pro indikaci přečtení platné karty, přečtení neplatné karty i pro jiné typy událostí Velká vyrovnávací paměť pro poplachy chrání poplachové údaje Díky malé ploše podstavy usnadňuje instalaci Správa dynamické paměti maximalizuje ukládání údajů o držitelích karet a jednotlivých případech použití (transakcích) Široké spektrum pouzder, volitelných akumulátorů / baterií a volitelných možností napájení snižuje náklady na instalaci Zabezpečovací jednotky SCU (Security Control Unit) tvoří příbuzenskou skupinu samostatných kontrolérů modulového provedení, představují základní stavební bloky systému pro řízení bezpečnostních funkcí I/NET Seven Security Management System a zajišťují kombinaci funkcí pro ovládání dveří a sledování poplachů. Nabídka obsahuje tři verze jednotek SCU: jednotka SCU1284 slouží k ovládání až 4 dveří, má 12 řízených vstupů a 8 reléových výstupů typu C; jednotka SCU1280 je vstupní / výstupní regulátor s 12 řízenými vstupy a 8 reléovými výstupy typu C; jednotka SCU1200 je vstupní kontrolér s 12 řízenými vstupy. Všechny jednotky SCU pracují buď jako nezávislé přístroje, nebo se mohou stát součástí místní sítě LAN většího hostitelského systému SPECIFIKACE Příkon SCU12xx v stř., 1,2 A max. Rozměry Instalovaný kontrolér x 127 x 64 mm (8,5 x 5 x 2,5 ) Typ krytí... provedení Nema 1 (IP10) - vnitřní Velikost x 413 x 108 mm (14,25 x 16,25 x 4,25 ) Vstupy a výstupy vstupů, 8 výstupů, 1 vstup pro tamper, 1 vstup pro kontrolu napájení, 1 optické čidlo na kontrolu odtržení od zdi REFERENCE ISCU1200 ISCU1280 ISCU1284 PŘÍSLUŠENSTVÍ IAXSPK4024V6A regulátor s 12 vstupy regulátor s 12 vstupy a 8 výstupy regulátor s 12 vstupy, 8 výstupy, pro 4 dveře a 4 čtečky zálohovaný napájecí zdroj ústředny a kontrolérů Schneider Electric 13

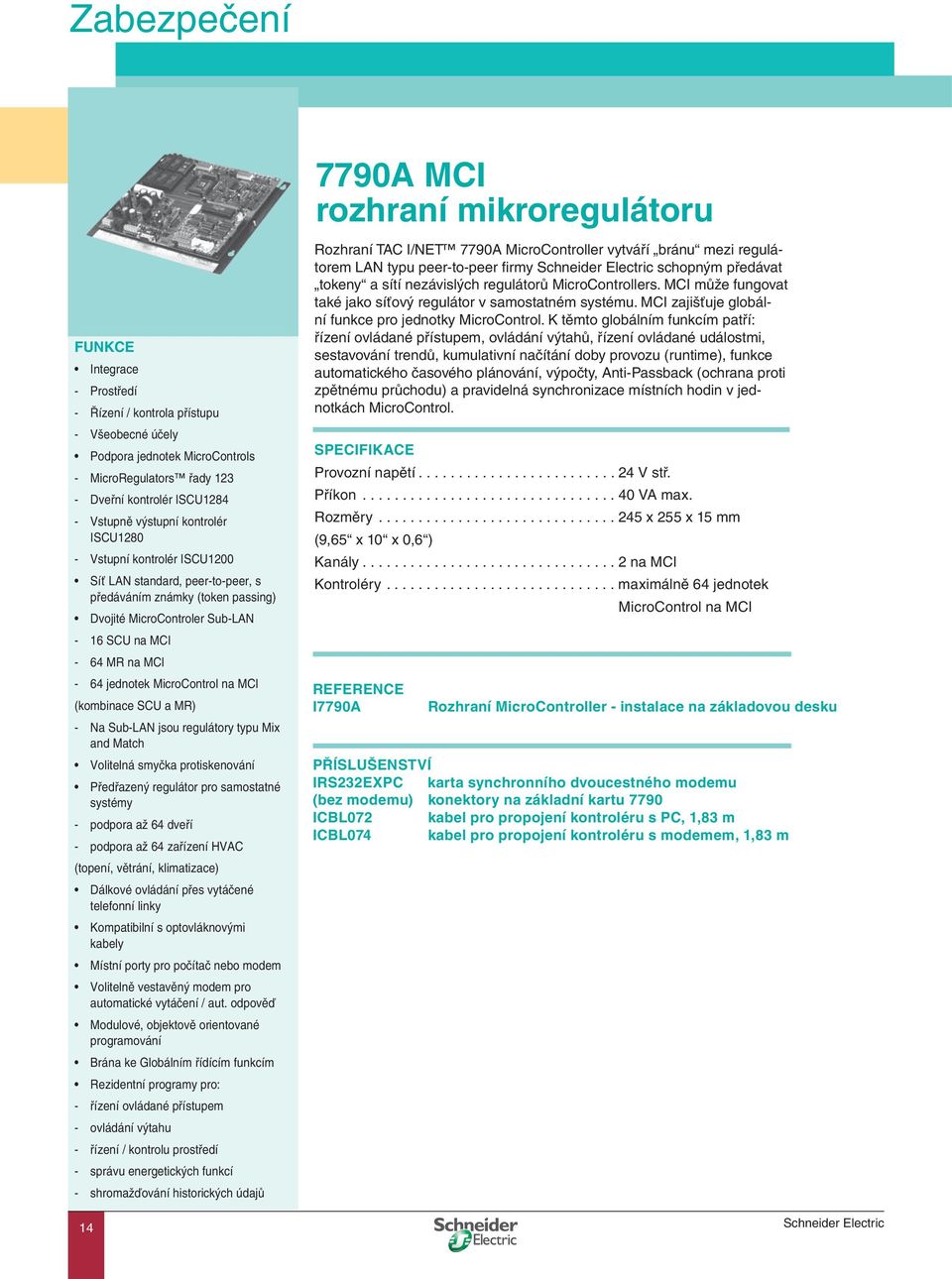

14 Zabezpečení FUNKCE Integrace - Prostředí - Řízení / kontrola přístupu - Všeobecné účely Podpora jednotek MicroControls - MicroRegulators řady Dveřní kontrolér ISCU Vstupně výstupní kontrolér ISCU Vstupní kontrolér ISCU1200 Síť LAN standard, peer-to-peer, s předáváním známky (token passing) Dvojité MicroControler Sub-LAN - 16 SCU na MCI - 64 MR na MCI - 64 jednotek MicroControl na MCI (kombinace SCU a MR) - Na Sub-LAN jsou regulátory typu Mix and Match Volitelná smyčka protiskenování Předřazený regulátor pro samostatné systémy - podpora až 64 dveří - podpora až 64 zařízení HVAC (topení, větrání, klimatizace) Dálkové ovládání přes vytáčené telefonní linky Kompatibilní s optovláknovými kabely Místní porty pro počítač nebo modem Volitelně vestavěný modem pro automatické vytáčení / aut. odpověď Modulové, objektově orientované programování Brána ke Globálním řídícím funkcím Rezidentní programy pro: - řízení ovládané přístupem - ovládání výtahu - řízení / kontrolu prostředí - správu energetických funkcí - shromažďování historických údajů A MCI rozhraní mikroregulátoru Rozhraní TAC I/NET 7790A MicroController vytváří bránu mezi regulátorem LAN typu peer-to-peer fi rmy Schneider Electric schopným předávat tokeny a sítí nezávislých regulátorů MicroControllers. MCI může fungovat také jako síťový regulátor v samostatném systému. MCI zajišťuje globální funkce pro jednotky MicroControl. K těmto globálním funkcím patří: řízení ovládané přístupem, ovládání výtahů, řízení ovládané událostmi, sestavování trendů, kumulativní načítání doby provozu (runtime), funkce automatického časového plánování, výpočty, Anti-Passback (ochrana proti zpětnému průchodu) a pravidelná synchronizace místních hodin v jednotkách MicroControl. SPECIFIKACE Provozní napětí V stř. Příkon VA max. Rozměry x 255 x 15 mm (9,65 x 10 x 0,6 ) Kanály na MCI Kontroléry maximálně 64 jednotek MicroControl na MCI REFERENCE I7790A Rozhraní MicroController - instalace na základovou desku PŘÍSLUŠENSTVÍ IRS232EXPC karta synchronního dvoucestného modemu (bez modemu) konektory na základní kartu 7790 ICBL072 kabel pro propojení kontroléru s PC, 1,83 m ICBL074 kabel pro propojení kontroléru s modemem, 1,83 m Schneider Electric

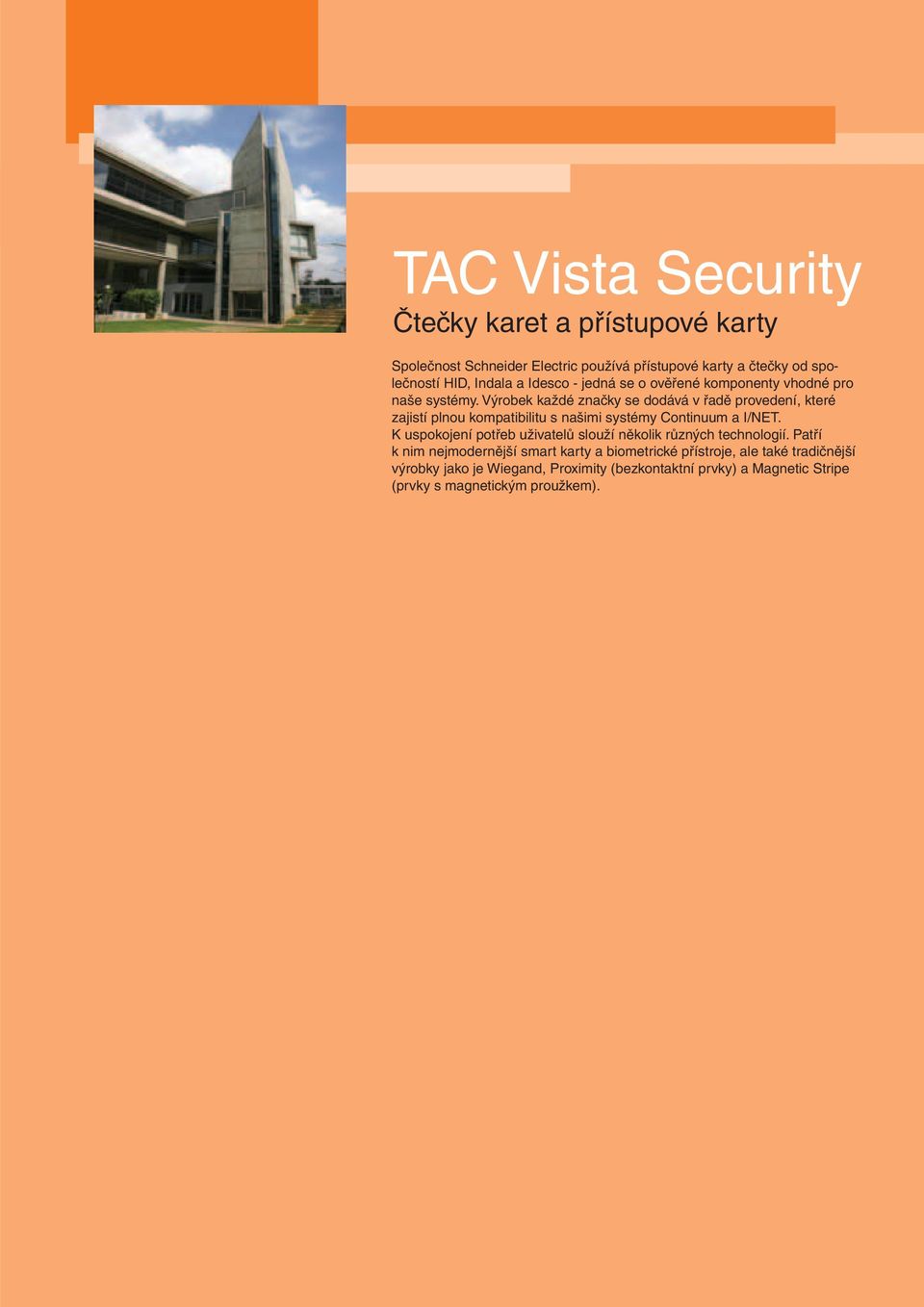

15 TAC Vista Security Čtečky karet a přístupové karty Společnost Schneider Electric používá přístupové karty a čtečky od společností HID, Indala a Idesco - jedná se o ověřené komponenty vhodné pro naše systémy. Výrobek každé značky se dodává v řadě provedení, které zajistí plnou kompatibilitu s našimi systémy Continuum a I/NET. K uspokojení potřeb uživatelů slouží několik různých technologií. Patří k nim nejmodernější smart karty a biometrické přístroje, ale také tradičnější výrobky jako je Wiegand, Proximity (bezkontaktní prvky) a Magnetic Stripe (prvky s magnetickým proužkem). Schneider Electric 15

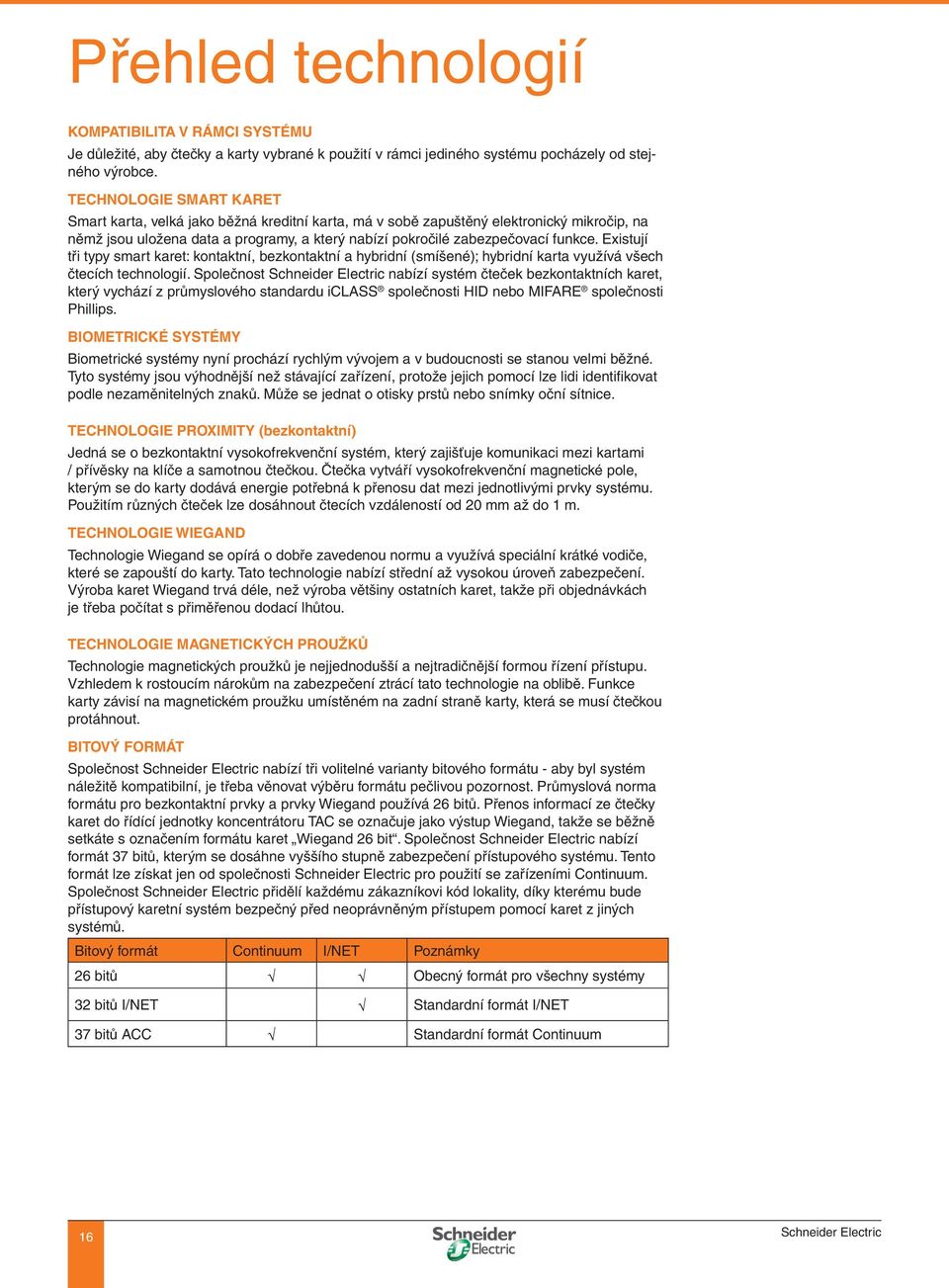

16 Přehled technologií KOMPATIBILITA V RÁMCI SYSTÉMU Je důležité, aby čtečky a karty vybrané k použití v rámci jediného systému pocházely od stejného výrobce. TECHNOLOGIE SMART KARET Smart karta, velká jako běžná kreditní karta, má v sobě zapuštěný elektronický mikročip, na němž jsou uložena data a programy, a který nabízí pokročilé zabezpečovací funkce. Existují tři typy smart karet: kontaktní, bezkontaktní a hybridní (smíšené); hybridní karta využívá všech čtecích technologií. Společnost Schneider Electric nabízí systém čteček bezkontaktních karet, který vychází z průmyslového standardu iclass společnosti HID nebo MIFARE společnosti Phillips. BIOMETRICKÉ SYSTÉMY Biometrické systémy nyní prochází rychlým vývojem a v budoucnosti se stanou velmi běžné. Tyto systémy jsou výhodnější než stávající zařízení, protože jejich pomocí lze lidi identifi kovat podle nezaměnitelných znaků. Může se jednat o otisky prstů nebo snímky oční sítnice. TECHNOLOGIE PROXIMITY (bezkontaktní) Jedná se o bezkontaktní vysokofrekvenční systém, který zajišťuje komunikaci mezi kartami / přívěsky na klíče a samotnou čtečkou. Čtečka vytváří vysokofrekvenční magnetické pole, kterým se do karty dodává energie potřebná k přenosu dat mezi jednotlivými prvky systému. Použitím různých čteček lze dosáhnout čtecích vzdáleností od 20 mm až do 1 m. TECHNOLOGIE WIEGAND Technologie Wiegand se opírá o dobře zavedenou normu a využívá speciální krátké vodiče, které se zapouští do karty. Tato technologie nabízí střední až vysokou úroveň zabezpečení. Výroba karet Wiegand trvá déle, než výroba většiny ostatních karet, takže při objednávkách je třeba počítat s přiměřenou dodací lhůtou. TECHNOLOGIE MAGNETICKÝCH PROUŽKŮ Technologie magnetických proužků je nejjednodušší a nejtradičnější formou řízení přístupu. Vzhledem k rostoucím nárokům na zabezpečení ztrácí tato technologie na oblibě. Funkce karty závisí na magnetickém proužku umístěném na zadní straně karty, která se musí čtečkou protáhnout. BITOVÝ FORMÁT Společnost Schneider Electric nabízí tři volitelné varianty bitového formátu - aby byl systém náležitě kompatibilní, je třeba věnovat výběru formátu pečlivou pozornost. Průmyslová norma formátu pro bezkontaktní prvky a prvky Wiegand používá. Přenos informací ze čtečky karet do řídící jednotky koncentrátoru TAC se označuje jako výstup Wiegand, takže se běžně setkáte s označením formátu karet Wiegand 26 bit. Společnost Schneider Electric nabízí formát, kterým se dosáhne vyššího stupně zabezpečení přístupového systému. Tento formát lze získat jen od společnosti Schneider Electric pro použití se zařízeními Continuum. Společnost Schneider Electric přidělí každému zákazníkovi kód lokality, díky kterému bude přístupový karetní systém bezpečný před neoprávněným přístupem pomocí karet z jiných systémů. Bitový formát Continuum I/NET Poznámky Obecný formát pro všechny systémy 32 bitů I/NET Standardní formát I/NET ACC Standardní formát Continuum 16 Schneider Electric

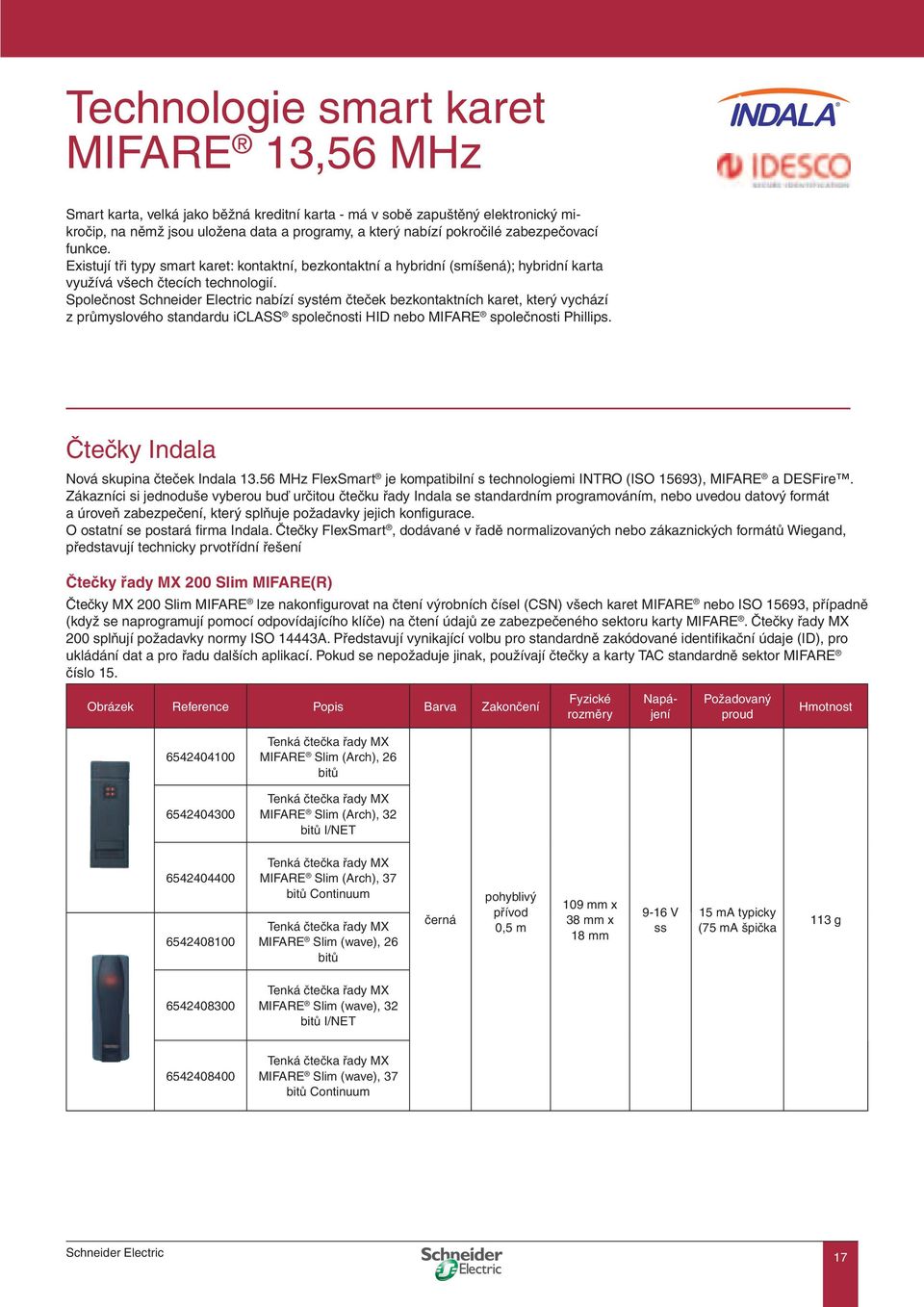

17 Technologie smart karet MIFARE 13,56 MHz Smart karta, velká jako běžná kreditní karta - má v sobě zapuštěný elektronický mikročip, na němž jsou uložena data a programy, a který nabízí pokročilé zabezpečovací funkce. Existují tři typy smart karet: kontaktní, bezkontaktní a hybridní (smíšená); hybridní karta využívá všech čtecích technologií. Společnost Schneider Electric nabízí systém čteček bezkontaktních karet, který vychází z průmyslového standardu iclass společnosti HID nebo MIFARE společnosti Phillips. Čtečky Indala Nová skupina čteček Indala MHz FlexSmart je kompatibilní s technologiemi INTRO (ISO 15693), MIFARE a DESFire. Zákazníci si jednoduše vyberou buď určitou čtečku řady Indala se standardním programováním, nebo uvedou datový formát a úroveň zabezpečení, který splňuje požadavky jejich konfi gurace. O ostatní se postará fi rma Indala. Čtečky FlexSmart, dodávané v řadě normalizovaných nebo zákaznických formátů Wiegand, představují technicky prvotřídní řešení Čtečky řady MX 200 Slim MIFARE(R) Čtečky MX 200 Slim MIFARE lze nakonfi gurovat na čtení výrobních čísel (CSN) všech karet MIFARE nebo ISO 15693, případně (když se naprogramují pomocí odpovídajícího klíče) na čtení údajů ze zabezpečeného sektoru karty MIFARE. Čtečky řady MX 200 splňují požadavky normy ISO 14443A. Představují vynikající volbu pro standardně zakódované identifi kační údaje (ID), pro ukládání dat a pro řadu dalších aplikací. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo Tenká čtečka řady MX MIFARE Slim (Arch), 26 bitů Tenká čtečka řady MX MIFARE Slim (Arch), 32 bitů I/NET Tenká čtečka řady MX MIFARE Slim (Arch), 37 bitů Continuum Tenká čtečka řady MX MIFARE Slim (wave), 26 bitů pohyblivý přívod 0,5 m 109 mm x 38 mm x 18 mm 9-16 V ss 15 ma typicky (75 ma špička 113 g Tenká čtečka řady MX MIFARE Slim (wave), 32 bitů I/NET Tenká čtečka řady MX MIFARE Slim (wave), 37 bitů Continuum Schneider Electric 17

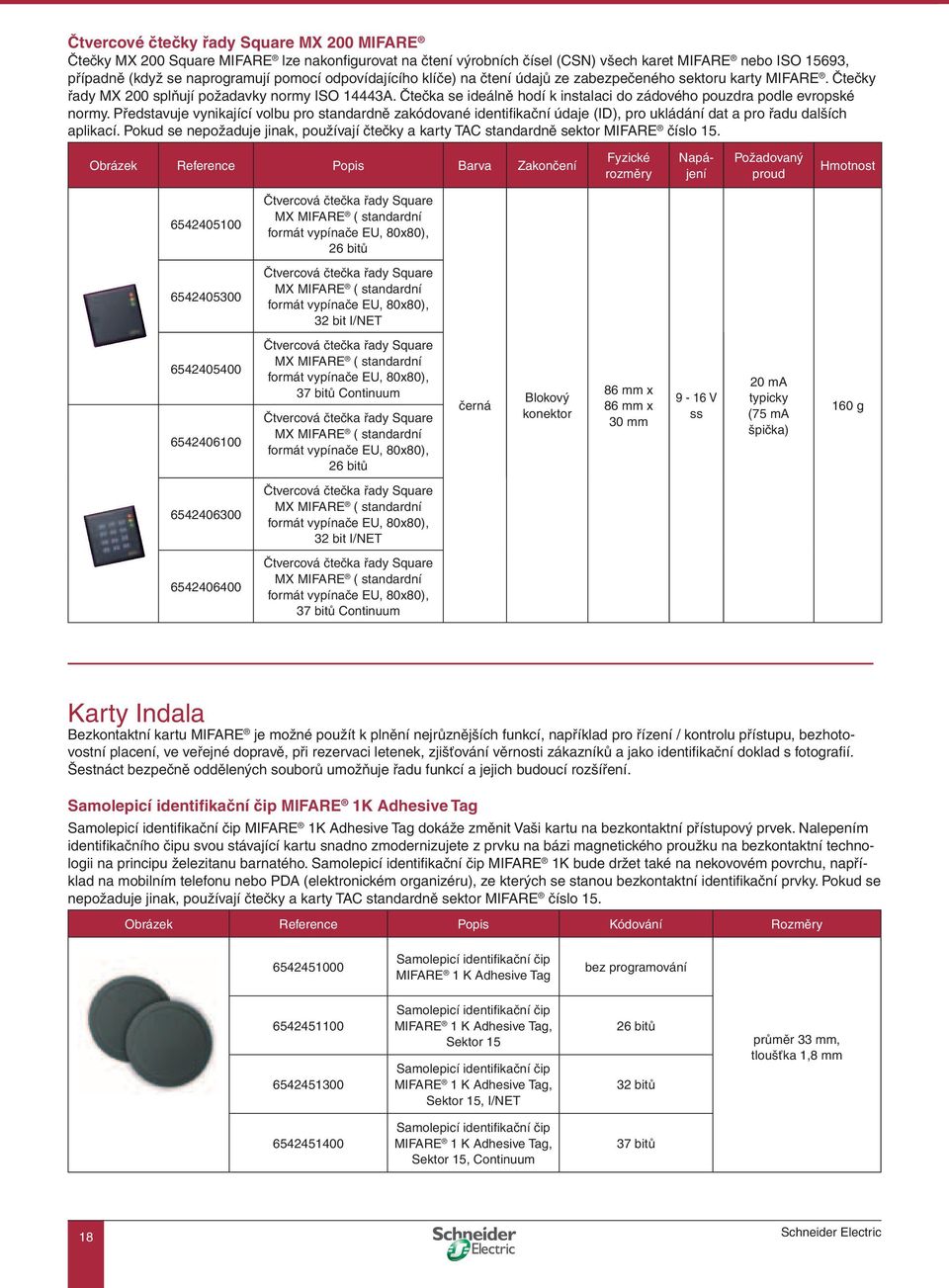

18 Čtvercové čtečky řady Square MX 200 MIFARE Čtečky MX 200 Square MIFARE lze nakonfi gurovat na čtení výrobních čísel (CSN) všech karet MIFARE nebo ISO 15693, případně (když se naprogramují pomocí odpovídajícího klíče) na čtení údajů ze zabezpečeného sektoru karty MIFARE. Čtečky řady MX 200 splňují požadavky normy ISO 14443A. Čtečka se ideálně hodí k instalaci do zádového pouzdra podle evropské normy. Představuje vynikající volbu pro standardně zakódované identifi kační údaje (ID), pro ukládání dat a pro řadu dalších aplikací. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo Čtvercová čtečka řady Square MX MIFARE ( standardní formát vypínače EU, 80x80), Čtvercová čtečka řady Square MX MIFARE ( standardní formát vypínače EU, 80x80), 32 bit I/NET Čtvercová čtečka řady Square MX MIFARE ( standardní formát vypínače EU, 80x80), Continuum Čtvercová čtečka řady Square MX MIFARE ( standardní formát vypínače EU, 80x80), Blokový konektor 86 mm x 86 mm x 30 mm 9-16 V ss 20 ma typicky (75 ma špička) 160 g Čtvercová čtečka řady Square MX MIFARE ( standardní formát vypínače EU, 80x80), 32 bit I/NET Čtvercová čtečka řady Square MX MIFARE ( standardní formát vypínače EU, 80x80), Continuum Karty Indala Bezkontaktní kartu MIFARE je možné použít k plnění nejrůznějších funkcí, například pro řízení / kontrolu přístupu, bezhotovostní placení, ve veřejné dopravě, při rezervaci letenek, zjišťování věrnosti zákazníků a jako identifi kační doklad s fotografií. Šestnáct bezpečně oddělených souborů umožňuje řadu funkcí a jejich budoucí rozšíření. Samolepicí identifikační čip MIFARE 1K Adhesive Tag Samolepicí identifi kační čip MIFARE 1K Adhesive Tag dokáže změnit Vaši kartu na bezkontaktní přístupový prvek. Nalepením identifi kačního čipu svou stávající kartu snadno zmodernizujete z prvku na bázi magnetického proužku na bezkontaktní technologii na principu železitanu barnatého. Samolepicí identifi kační čip MIFARE 1K bude držet také na nekovovém povrchu, například na mobilním telefonu nebo PDA (elektronickém organizéru), ze kterých se stanou bezkontaktní identifi kační prvky. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Rozměry Samolepicí identifi kační čip MIFARE 1 K Adhesive Tag bez programování Samolepicí identifi kační čip MIFARE 1 K Adhesive Tag, Sektor 15 Samolepicí identifi kační čip MIFARE 1 K Adhesive Tag, Sektor 15, I/NET 32 bitů průměr 33 mm, tloušťka 1,8 mm Samolepicí identifi kační čip MIFARE 1 K Adhesive Tag, Sektor 15, Continuum 18 Schneider Electric

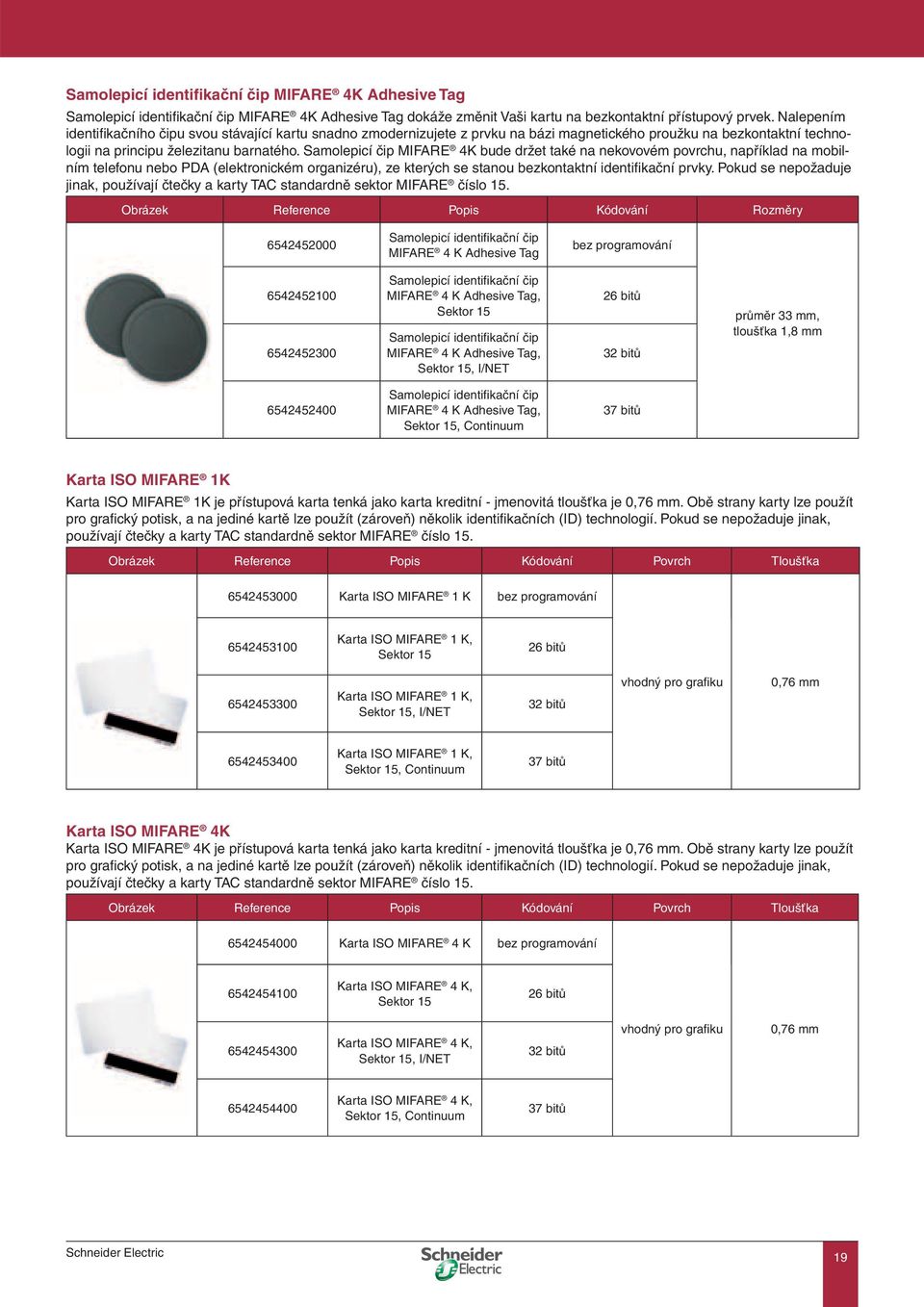

19 Samolepicí identifikační čip MIFARE 4K Adhesive Tag Samolepicí identifi kační čip MIFARE 4K Adhesive Tag dokáže změnit Vaši kartu na bezkontaktní přístupový prvek. Nalepením identifi kačního čipu svou stávající kartu snadno zmodernizujete z prvku na bázi magnetického proužku na bezkontaktní technologii na principu železitanu barnatého. Samolepicí čip MIFARE 4K bude držet také na nekovovém povrchu, například na mobilním telefonu nebo PDA (elektronickém organizéru), ze kterých se stanou bezkontaktní identifi kační prvky. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Rozměry Samolepicí identifi kační čip MIFARE 4 K Adhesive Tag bez programování Samolepicí identifi kační čip MIFARE 4 K Adhesive Tag, Sektor 15 Samolepicí identifi kační čip MIFARE 4 K Adhesive Tag, Sektor 15, I/NET 32 bitů průměr 33 mm, tloušťka 1,8 mm Samolepicí identifi kační čip MIFARE 4 K Adhesive Tag, Sektor 15, Continuum Karta ISO MIFARE 1K Karta ISO MIFARE 1K je přístupová karta tenká jako karta kreditní - jmenovitá tloušťka je 0,76 mm. Obě strany karty lze použít pro grafi cký potisk, a na jediné kartě lze použít (zároveň) několik identifi kačních (ID) technologií. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Povrch Tloušťka Karta ISO MIFARE 1 K bez programování Karta ISO MIFARE 1 K, Sektor Karta ISO MIFARE 1 K, Sektor 15, I/NET 32 bitů vhodný pro grafi ku 0,76 mm Karta ISO MIFARE 1 K, Sektor 15, Continuum Karta ISO MIFARE 4K Karta ISO MIFARE 4K je přístupová karta tenká jako karta kreditní - jmenovitá tloušťka je 0,76 mm. Obě strany karty lze použít pro grafi cký potisk, a na jediné kartě lze použít (zároveň) několik identifi kačních (ID) technologií. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Povrch Tloušťka Karta ISO MIFARE 4 K bez programování Karta ISO MIFARE 4 K, Sektor Karta ISO MIFARE 4 K, Sektor 15, I/NET 32 bitů vhodný pro grafi ku 0,76 mm Karta ISO MIFARE 4 K, Sektor 15, Continuum Schneider Electric 19

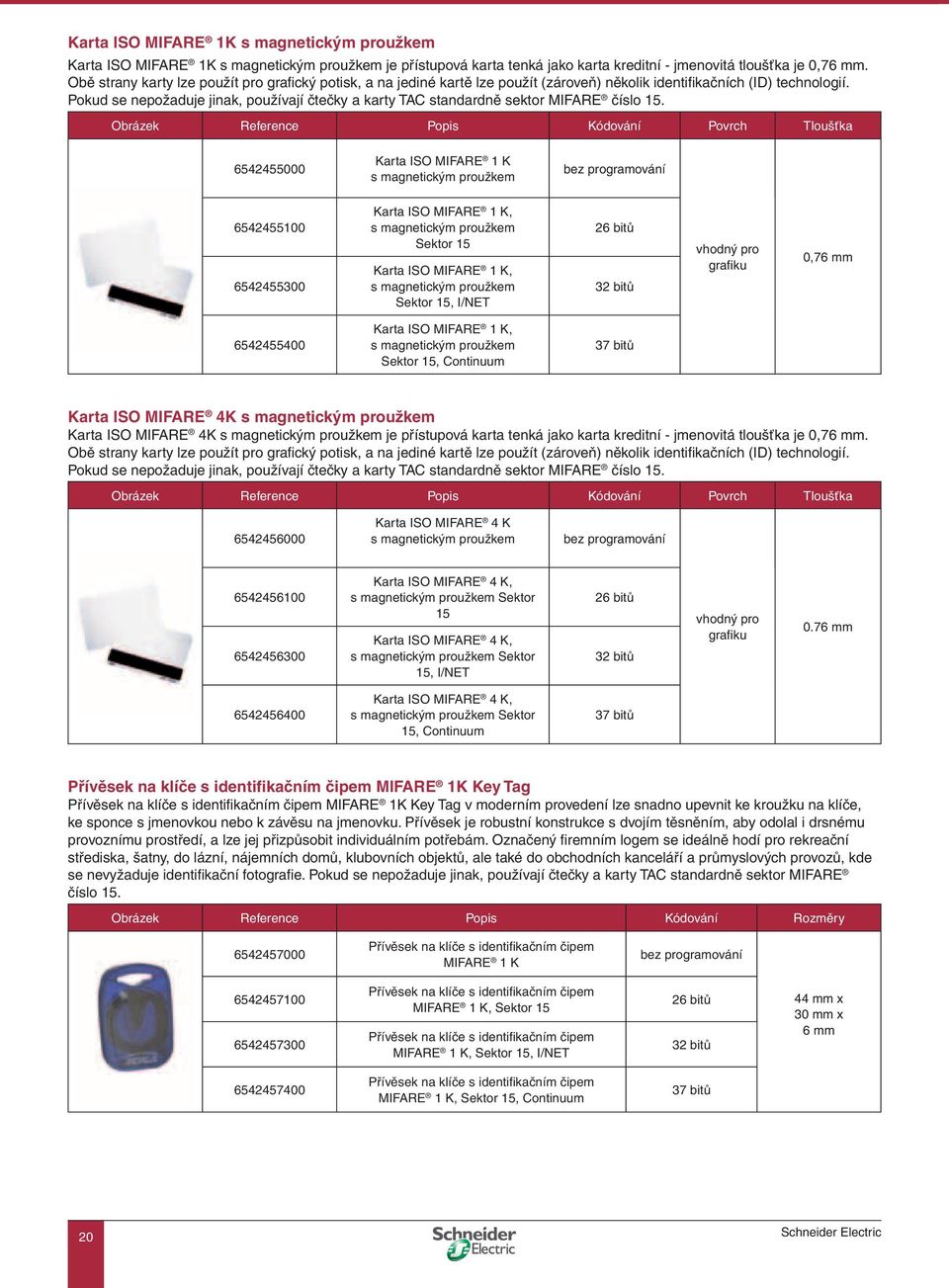

20 Karta ISO MIFARE 1K s magnetickým proužkem Karta ISO MIFARE 1K s magnetickým proužkem je přístupová karta tenká jako karta kreditní - jmenovitá tloušťka je 0,76 mm. Obě strany karty lze použít pro grafi cký potisk, a na jediné kartě lze použít (zároveň) několik identifi kačních (ID) technologií. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Povrch Tloušťka Karta ISO MIFARE 1 K s magnetickým proužkem bez programování Karta ISO MIFARE 1 K, s magnetickým proužkem Sektor 15 Karta ISO MIFARE 1 K, s magnetickým proužkem Sektor 15, I/NET 32 bitů vhodný pro grafi ku 0,76 mm Karta ISO MIFARE 1 K, s magnetickým proužkem Sektor 15, Continuum Karta ISO MIFARE 4K s magnetickým proužkem Karta ISO MIFARE 4K s magnetickým proužkem je přístupová karta tenká jako karta kreditní - jmenovitá tloušťka je 0,76 mm. Obě strany karty lze použít pro grafi cký potisk, a na jediné kartě lze použít (zároveň) několik identifi kačních (ID) technologií. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Povrch Tloušťka Karta ISO MIFARE 4 K s magnetickým proužkem bez programování Karta ISO MIFARE 4 K, s magnetickým proužkem Sektor 15 Karta ISO MIFARE 4 K, s magnetickým proužkem Sektor 15, I/NET 32 bitů vhodný pro grafi ku 0.76 mm Karta ISO MIFARE 4 K, s magnetickým proužkem Sektor 15, Continuum Přívěsek na klíče s identifikačním čipem MIFARE 1K Key Tag Přívěsek na klíče s identifi kačním čipem MIFARE 1K Key Tag v moderním provedení lze snadno upevnit ke kroužku na klíče, ke sponce s jmenovkou nebo k závěsu na jmenovku. Přívěsek je robustní konstrukce s dvojím těsněním, aby odolal i drsnému provoznímu prostředí, a lze jej přizpůsobit individuálním potřebám. Označený fi remním logem se ideálně hodí pro rekreační střediska, šatny, do lázní, nájemních domů, klubovních objektů, ale také do obchodních kanceláří a průmyslových provozů, kde se nevyžaduje identifi kační fotografi e. Pokud se nepožaduje jinak, používají čtečky a karty TAC standardně sektor MIFARE číslo 15. Obrázek Reference Popis Kódování Rozměry Přívěsek na klíče s identifi kačním čipem MIFARE 1 K bez programování Přívěsek na klíče s identifi kačním čipem MIFARE 1 K, Sektor 15 Přívěsek na klíče s identifi kačním čipem MIFARE 1 K, Sektor 15, I/NET 32 bitů 44 mm x 30 mm x 6 mm Přívěsek na klíče s identifi kačním čipem MIFARE 1 K, Sektor 15, Continuum 20 Schneider Electric
