1 LLC12 Captain Blue Brick Technician: ESP Tomáš Tintěra Maturing: Jana Karetová Naposledy upravil z Prod. Feedbacku: Datum: Jméno: Číslo P. F.: czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 1 z 14

2 Modelářský manuál Model stavte podle BB2 souboru: 1.Captain_Blue_Brick.lbmx Model lepte metodou 1. Uvedené části lepte metodou miniland štětec. UV coating = ANO. Model bude v přímém kontaktu s lidmi. V modelu bude zastavěná konstrukce. Okolo konstrukce používejte Fix All. Založení konstrukce = STANDARDNÍ. Model bude umístěn na rámu. Použité barvy: 023 modrá, 140 tmavě modrá, 026 černá, 106 oranžová, 024 žlutá, 192 hnědá, 194 světle šedá, 01 bílá. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 2 z 14

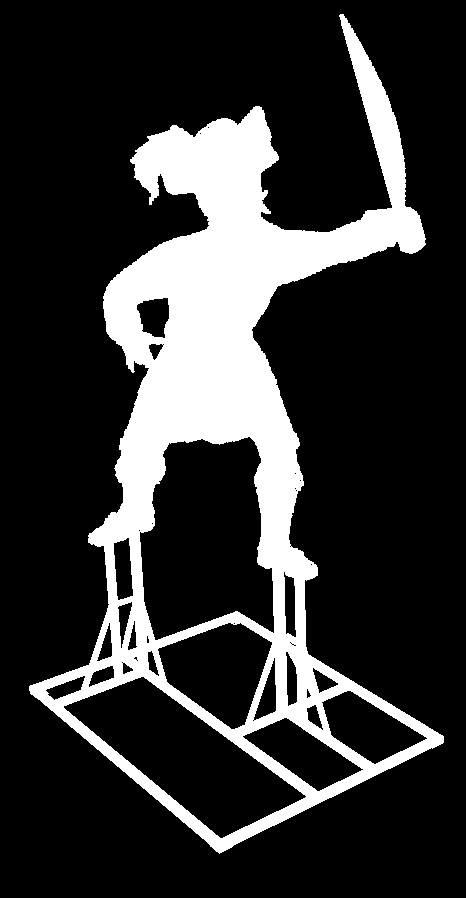

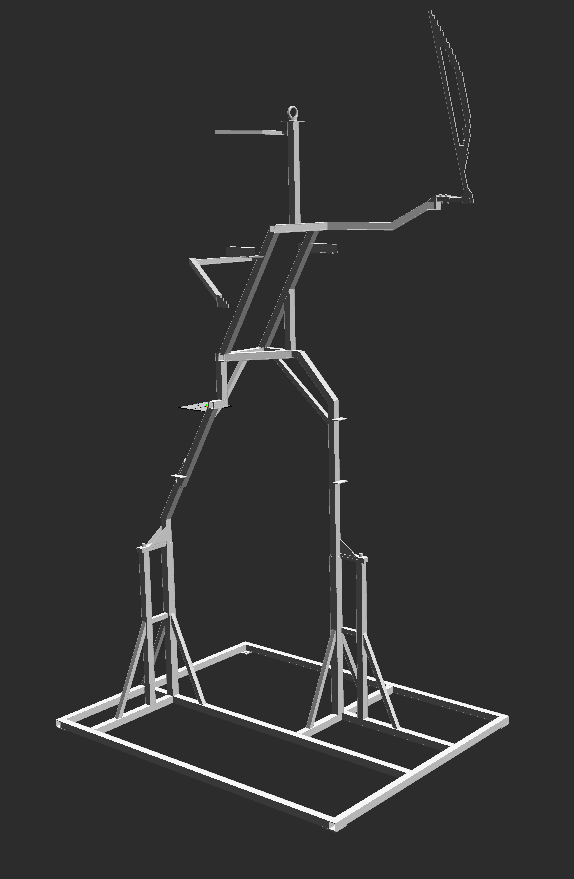

3 Hotový model bude připevněn na těchto rámech. Konstrukce bez rámu vypadá takto. Během stavby bude konstrukce připevněna na nižších rámech. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 3 z 14

4 První dvě Brikové řady modelu stavte z Plejtů. Na špičkách pod přístupovými panely, stavte z Plejtů i třetí Brikovou řadu. Na nohou jsou přístupové panely typu C. V BB jsou označeny jako ACCESS PANEL. Přístupové panely stavte z Plejtů, ať je možné přivrutovat je k modelu. Pod přístupovými panely stavte duté otvory kolem šroubů. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 4 z 14

5 Do těchto jeklů se budou zasouvat transportní tyče. Kvůli transportním tyčím jsou na modelu čtyři přístupové panely typu B a A. Označeny jako ACCESS PANEL. Technikové Briky jsou označeny červeně. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 5 z 14

6 Tyto tři části modelu jsou v jiných souborech, než tělo modelu. Hlava a pravá ruka je zadaná v Plejtech a je v souboru Plejtove casti. Levá ruka s mečem je pootočená knobama jiným směrem staví se zvlášť podle souboru Mec. Zadáno v Plejtech. PRAVÁ RUKA Ruku lepte metodou miniland štětec. Prsty stavte z Plejtů. Jinak kde to půjde, nahrazujte Plejty Brikama. Ruku stavte a provazujte s rukávem. Ruku k rukávu připojte podle 3D náhledu. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 6 z 14

7 LEVÁ RUKA S MEČEM Je pootočená, stavte ji zvlášť. Obestavujte konstrukci a používejte Fix All. Ruku během stavby zkoušejte, zda sedí k rukávu podle 3D náhledu. Nahrazujte Plejty Brikama. Meč lepte metodou miniland štětec. Pravá ruka s mečem musí být z modelu sundavací a zastamdací. V ruce a meči je zastavěná tato konstrukce. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 7 z 14

8 Na rukávu je přístupový panel typu C, který umožní odšroubování ruky s mečem. Označen jako ACCESS PANEL. Přístupový panel stavte z Plejtů. Pod přístupovými panely stavte plná Pletjová místa. V BB jsou označena jako USE PLATES. Plejty provazujte s okolními Briky. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 8 z 14

9 Brikové tělo končí v této řadě. Dále musíte stavět podle souboru Plejtove casti. Kde to půjde, nahrazujte Plejty Brikama. Hlavu na tělo navažte podle 3D náhledu. Špičaté části vousů i knírek lepte metodou metodou miniland štětec. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 9 z 14

10 Na těchto místech jsou kostky, označené jako CHECK NOTES. Na tato místa nalepte modré technikové Briky. Oči jsou postaveny ze speciálních elementů. Do technikového Briku nalepte konektor, na konektor černou parabolu a nakonec vlepte bílou tyčku. Vše je vidět v 3D náhledu. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 10 z 14

11 Náušnice, peří a stěny klobouku lepte metodou miniland štětec. Slabé kraje stavte z Plejtů. Na hlavě je přístupový panel typu C. Označen jako ACCESS PANEL. Přístupový panel umožní našroubování transportního oka. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 11 z 14

12 TECHNICKÝ MANUÁL Při stavbě je model připevněn na stavěcí stojan. Při instalaci bude mít model jiný Frame. Model se bude transportovat na nižším rámu. Vysoký rám se pošle samostatně. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 12 z 14

13 Náhled na přístupové panely V těchto místech jsou přístupové panely pro transportní tyče. Přístupové panely na nohách pouze na špičkách. Přístupáky na nohou a na levé ruce jsou připraveny k přivrutování. Podle toho, jak budou v modelu držet se buď přivrutují nebo ne. Kontaktujte maturing. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 13 z 14

14 Levá dlaň s mečem musí být kvůli transportu sundavací. Seshora na rukávu je přístupový panel. Na hlavě je přístupový panel pro transportní oko. czjankar Naposledy uloženo 11/8/2011 7:32 AM Strana 14 z 14
