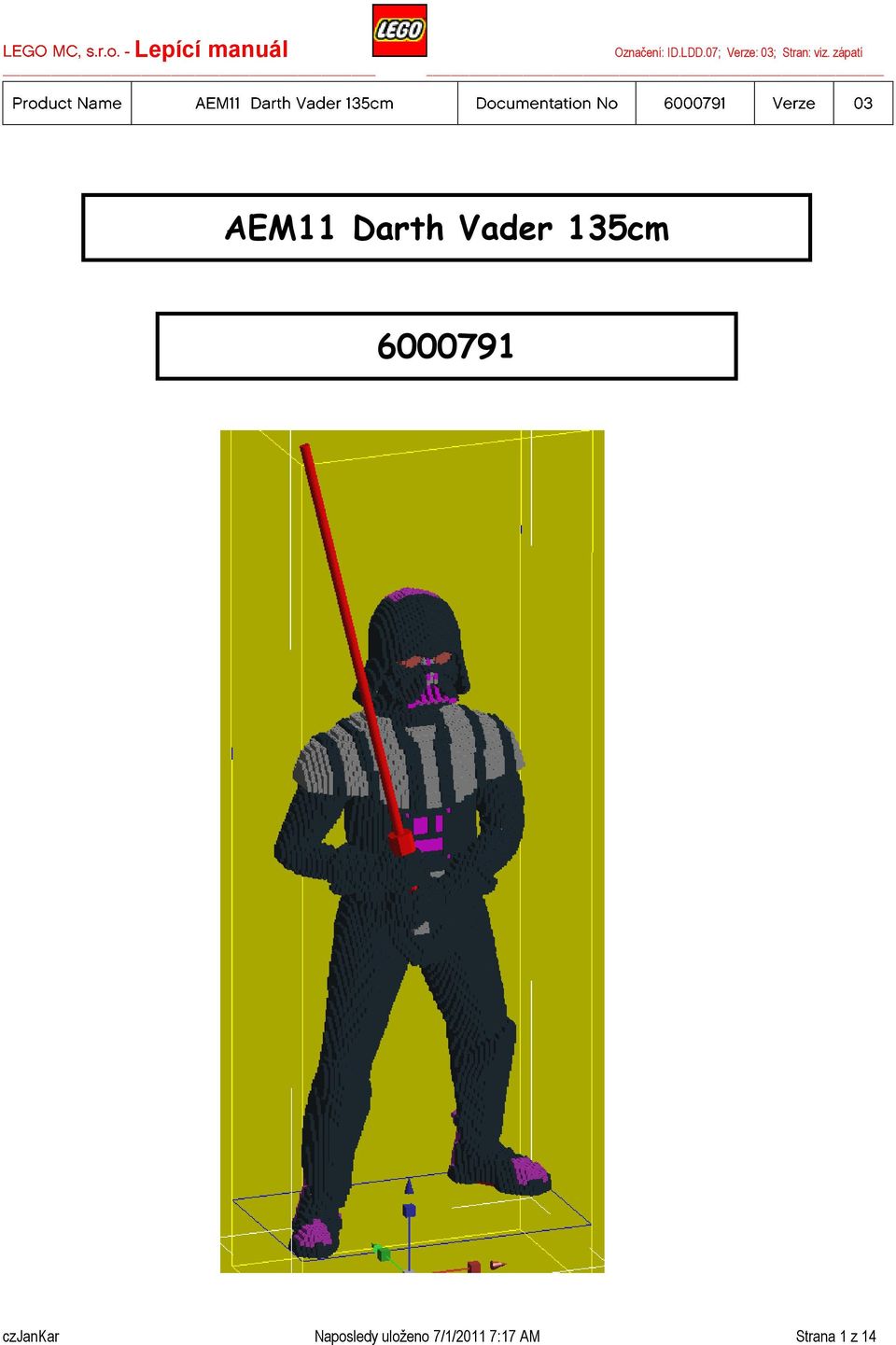

AEM11 Darth Vader 135cm

Transkript

1 AEM11 Darth Vader 135cm czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 1 z 14

2 Design : Irena Staneva, Andrea Seidlová Technician : František Lehký Maturing : Jana Karetová Model se staví podle BB2 - podle souborů: Darth Vader_telo.lbmx zadáno v Brikách. Darth Vader_hlava.lbmx zadáno v Plejtech. Na modelu jsou použity speciální elementy ty se na model lepí podle obrázků. Obrázky jsou přiloženy k manuálu. Teamleader je vytiskne :o). Model lepte metodou 1. UV coating ano. Model bude v přímém kontaktu s lidmi. V modelu bude zastavěná konstrukce. Model bude umístěn na bottom platu. Založení konstrukce ZÁROVEŇ. Použité barvy: 026 černá, 194 světle šedá, 021 červená, 041 transparentní červená, 028 zelená, 048 transparentní zelená. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 2 z 14

3 Náhled na konstrukci. Při obestavování konstrukce používejte Fix All i okolo svislých částí konstrukce. První dvě Brikové řady bot stavte z Plejtů a dobře je provazujte. Nad dírami, které jsou v plocháčích musí být vynechané duté prostory pro šrouby. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 3 z 14

4 Na nohou jsou přístupové panely, které umožní připevnění modelu k zemi. Přístupové panely na špičkách bot stavte z Plejtů. Přístupové panely jsou v BB označeny jako ACCESS DOOR. Tyto přístupové panely sedí na knobech. Stavte je přímo v modelu. Postavte je celé z Plejtů, at se dají přivrutovat. V první řadě těchto přístupáků stavte otvor pro hlavu šroubu, tak jak je vyznačena v BB. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 4 z 14

5 Na patách jsou přístupové panely typu A. V BB jsou označeny jako ACCESS DOOR. V první řadě přístupových panelů je dutý prostor pro hlavu šroubů. Přístupové panely stavte zároveň s modelem. Technikové Briky jsou označeny oranžově. Přístupové panely lepte velmi pevně a dobře je provazujte. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 5 z 14

6 Všechny přístupové panely musí být přivrutované. Na zadních přístupových panelech jsou plná Plejtová místa označena jako Use Plates. Plejty do modelu dobře provažte. Za plejtovými místy, které jsou na přístupových panelech stavte plná Plejtová místa i za přístupovými panely. Tato místa budou sloužit k přivrutování přístupových panelů k modelu. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 6 z 14

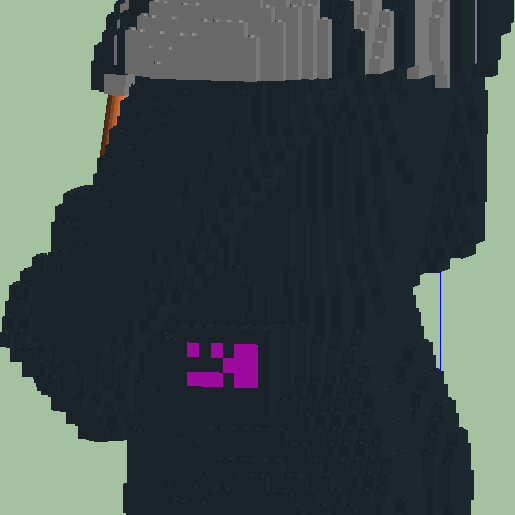

7 Na bocích má Darth Vader počítače, na kterých jsou použity speciální elementy. Speciální elementy jsou v BB označeny jako CHECK NOTES. Na model je nalepte podle obrázků. Barvy použitých speciálů: Zelená, červená, světle šedá a černá. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 7 z 14

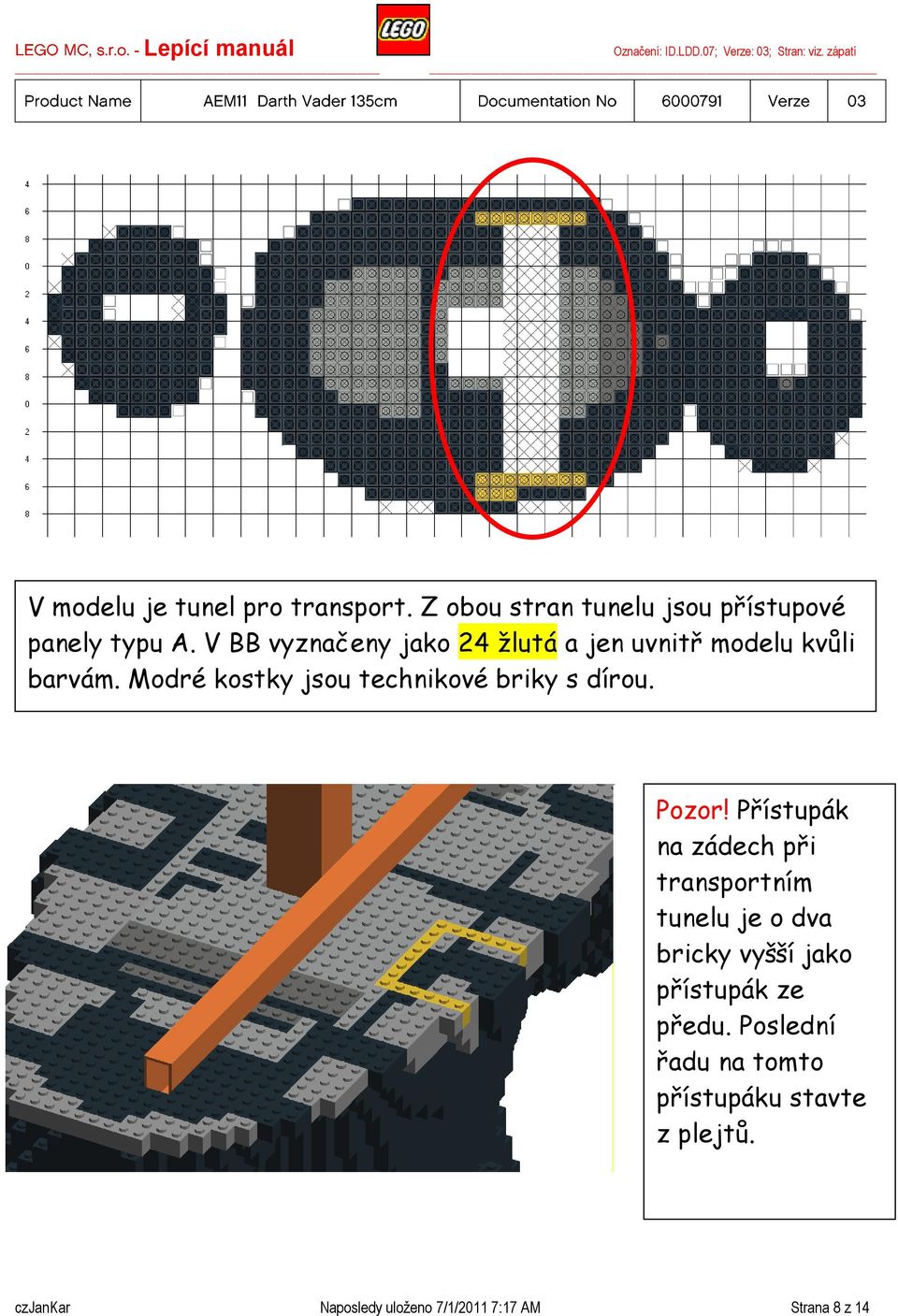

8 V modelu je tunel pro transport. Z obou stran tunelu jsou přístupové panely typu A. V BB vyznačeny jako 24 žlutá a jen uvnitř modelu kvůli barvám. Modré kostky jsou technikové briky s dírou. Pozor! Přístupák na zádech při transportním tunelu je o dva bricky vyšší jako přístupák ze předu. Poslední řadu na tomto přístupáku stavte z plejtů. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 8 z 14

9 Na břiše je velký počítač, na kterém jsou použity speciální elementy. V BB jsou označeny jako CHECK NOTES a staví se podle obrázků. Barvy speciálních elementů na tomto počítači: Světle šedá, červená, černá, transparentní zelená a transparetní červená. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 9 z 14

10 Všechny tyto kostky jsou transparentní. Hlava Brick Builder hlavy je zadán v Plejtech. Hlava se staví rovnou na modelu = první řadu hlavy přilepte na poslední řadu těla! Při obestavování konstrukce používejte Fix All. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 10 z 14

11 Abyste věděli, jak první řadu hlavy začít stavět na těle, je na tomto obrázku první řada hlavy znázorněna modře. Z přední strany kopíruje první řada hlavy poslední řadu těla. První řadu hlavy na model normálně přilepte. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 11 z 14

12 Na hlavě Darth Vadera jsou použity speciální elementy. V BB jsou označeny jako CHECK NOTES a Flety jako USE TILES. Speciální elementy na model lepte podle obrázků. Barvy speciálních elementů jsou: Černá a světle šedá. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 12 z 14

13 Oči jsou postaveny z transparentńích červených kostek. Plocháč v hlavě si nechte zalepit a utáhnout. Potom hlavu dostavte. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 13 z 14

14 Technický manuál Všechny přístupové panely na Darth Vaderovi musí být přivrutované. Model bude umístěn na bottom Platu. czjankar Naposledy uloženo 7/1/2011 7:17 AM Strana 14 z 14
