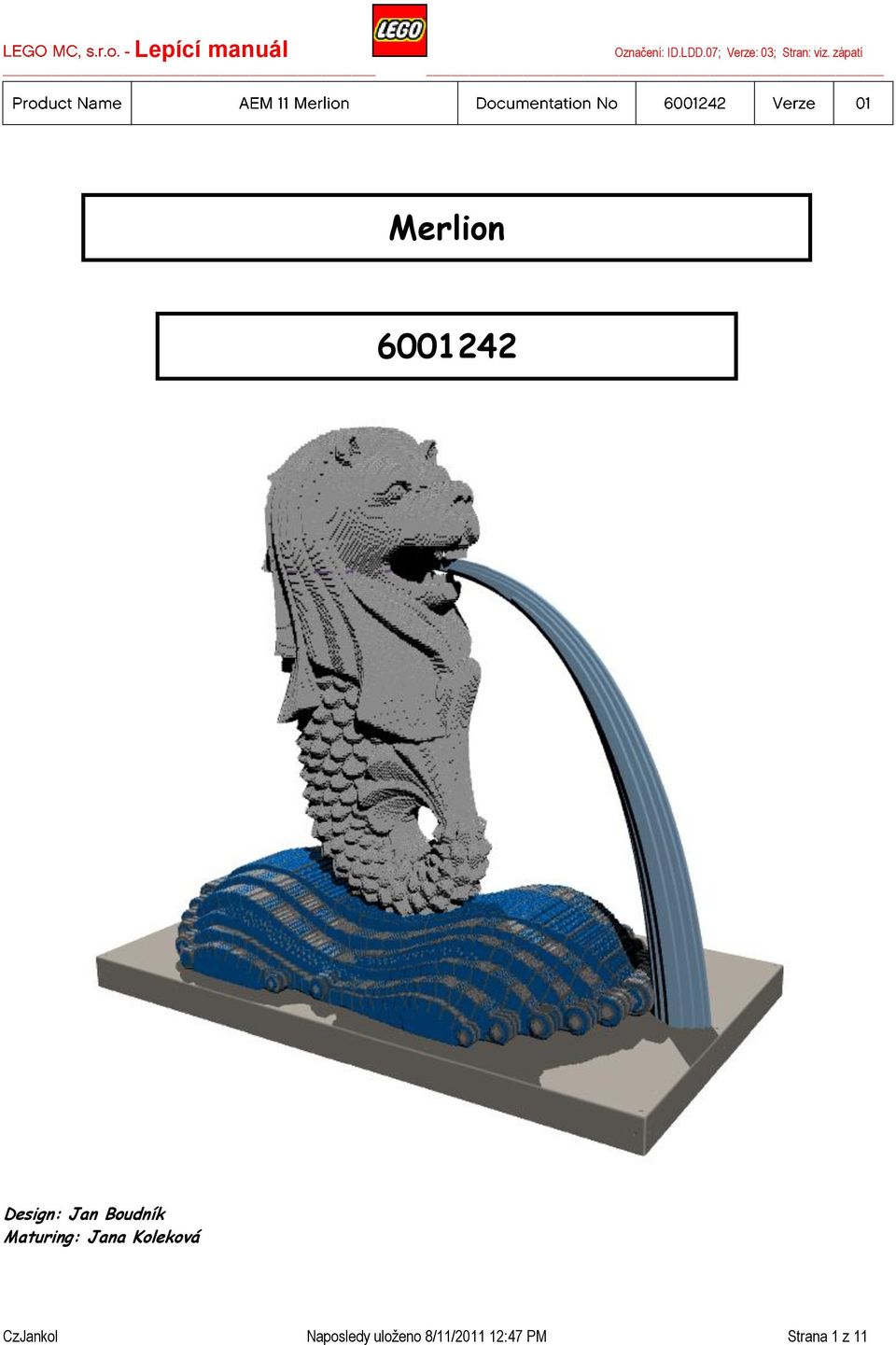

1 Merlion Design: Jan Boudník Maturing: Jana Koleková CzJankol Naposledy uloženo 8/11/ :47 PM Strana 1 z 11

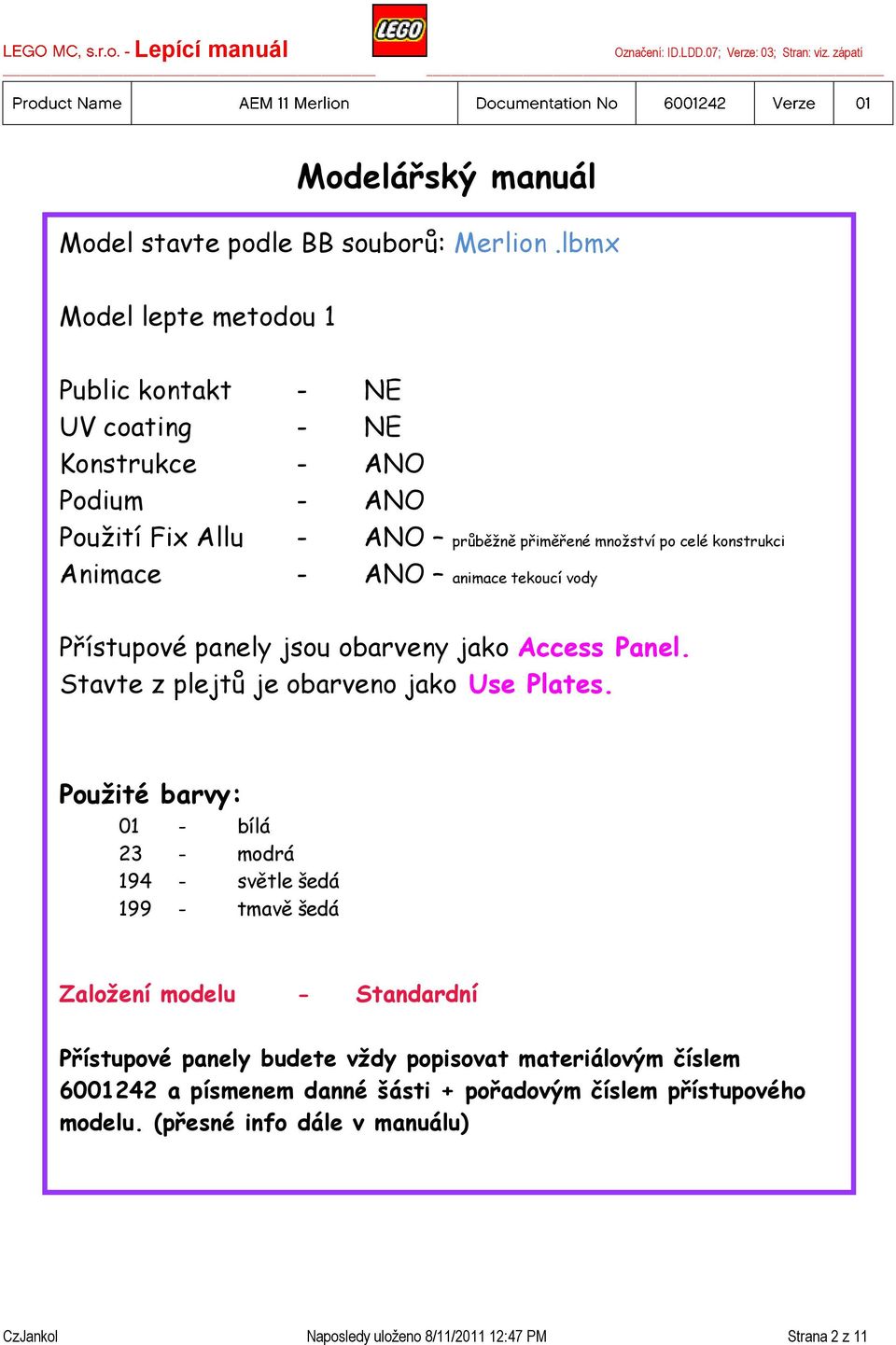

2 Modelářský manuál Model stavte podle BB souborů: Merlion.lbmx Model lepte metodou 1 Public kontakt - NE UV coating - NE Konstrukce - ANO Podium - ANO Použití Fix Allu - ANO průběžně přiměřené množství po celé konstrukci Animace - ANO animace tekoucí vody Přístupové panely jsou obarveny jako Access Panel. Stavte z plejtů je obarveno jako Use Plates. Použité barvy: 01 - bílá 23 - modrá světle šedá tmavě šedá Založení modelu - Standardní Přístupové panely budete vždy popisovat materiálovým číslem a písmenem danné šásti + pořadovým číslem přístupového modelu. (přesné info dále v manuálu) CzJankol Naposledy uloženo 8/11/ :47 PM Strana 2 z 11

Animace - ANO animace tekoucí vody Přístupové panely jsou obarveny jako Access Panel. Stavte z plejtů je obarveno jako Use Plates.

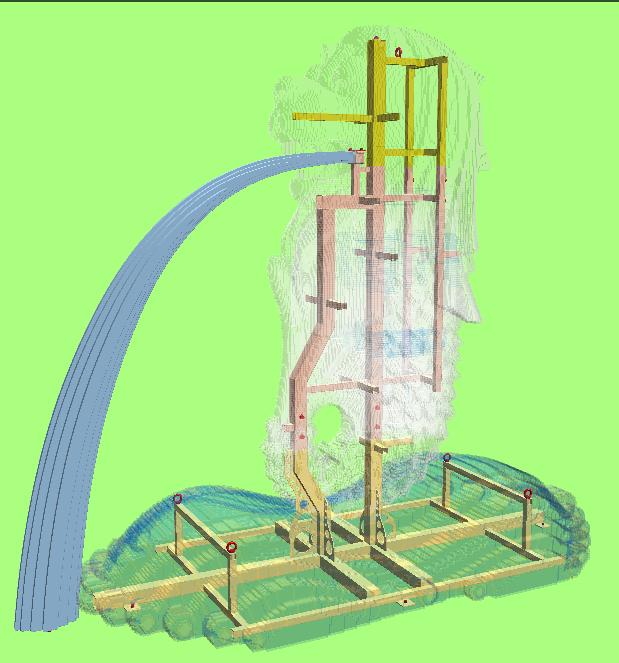

3 ět se bude na tři části.fix-all používejte na konstrukci průběžně po celou dobu stavby. Model stavte dutý s vnitřními příčkami. ě ěkteré přístupové panely ve spodní části jsou velmi vysoké. Stavte je tedy max. duté, ale pevné! CzJankol Naposledy uloženo 8/11/ :47 PM Strana 3 z 11

čátku stavby. Založen bude ve 4 řadě.při jeho vedení se držte konstrukce, ale vyvarujte se ostrých úhlů a dodržte všechna pravidla pro jeho vedení. (viz. levely).

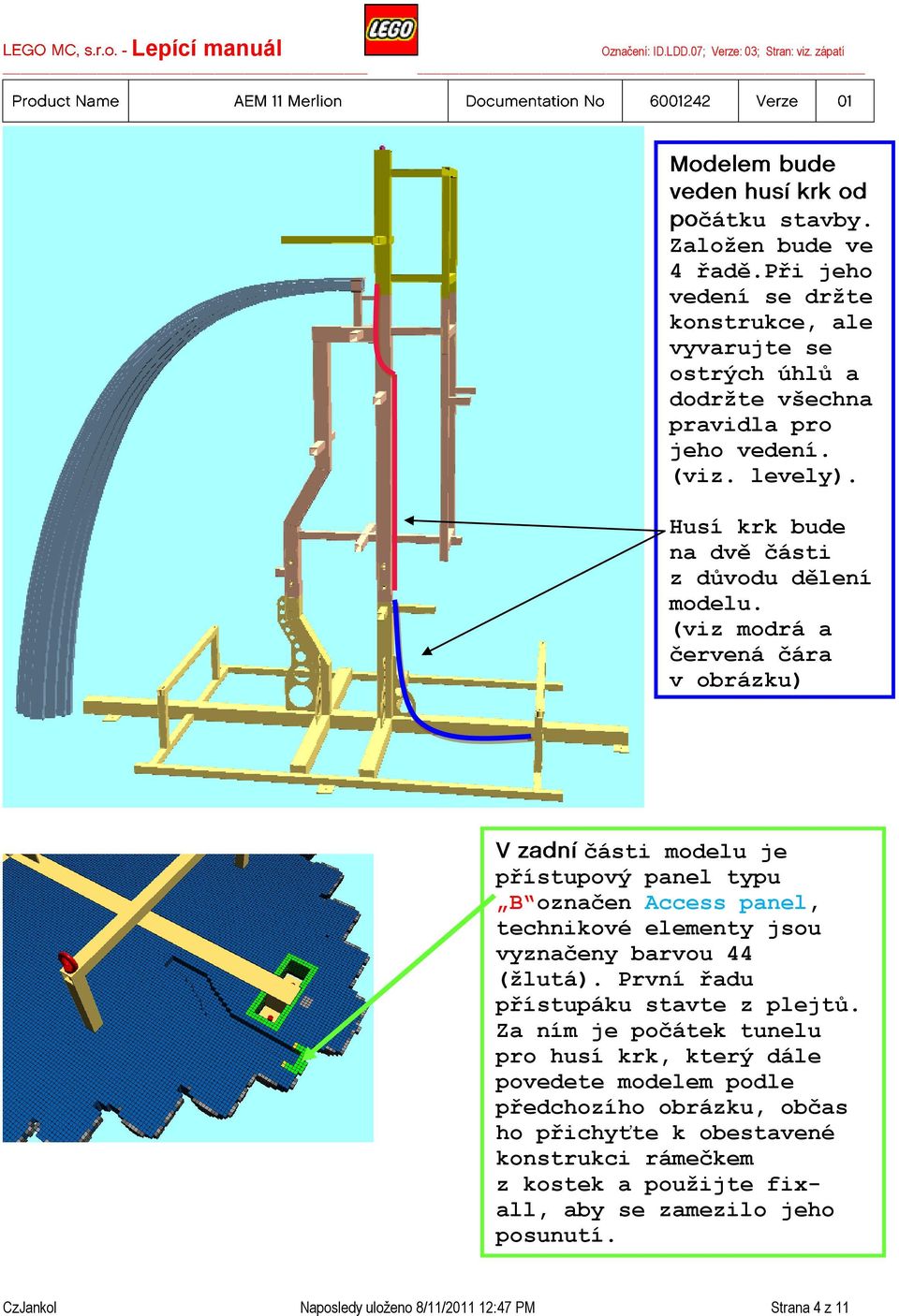

4 čátku stavby. Založen bude ve 4 řadě.při jeho vedení se držte konstrukce, ale vyvarujte se ostrých úhlů a dodržte všechna pravidla pro jeho vedení. (viz. levely). Husí krk bude na dvě části z důvodu dělení modelu. (viz modrá a červená čára v obrázku) části modelu je přístupový panel typu B označen Access panel, technikové elementy jsou vyznačeny barvou 44 (žlutá). První řadu přístupáku stavte z plejtů. Za ním je počátek tunelu pro husí krk, který dále povedete modelem podle předchozího obrázku, občas ho přichyťte k obestavené konstrukci rámečkem z kostek a použijte fixall, aby se zamezilo jeho posunutí. CzJankol Naposledy uloženo 8/11/ :47 PM Strana 4 z 11

(viz modrá a červená čára v obrázku) části modelu je přístupový panel typu B označen Access panel, technikové elementy jsou vyznačeny barvou 44 (žlutá).

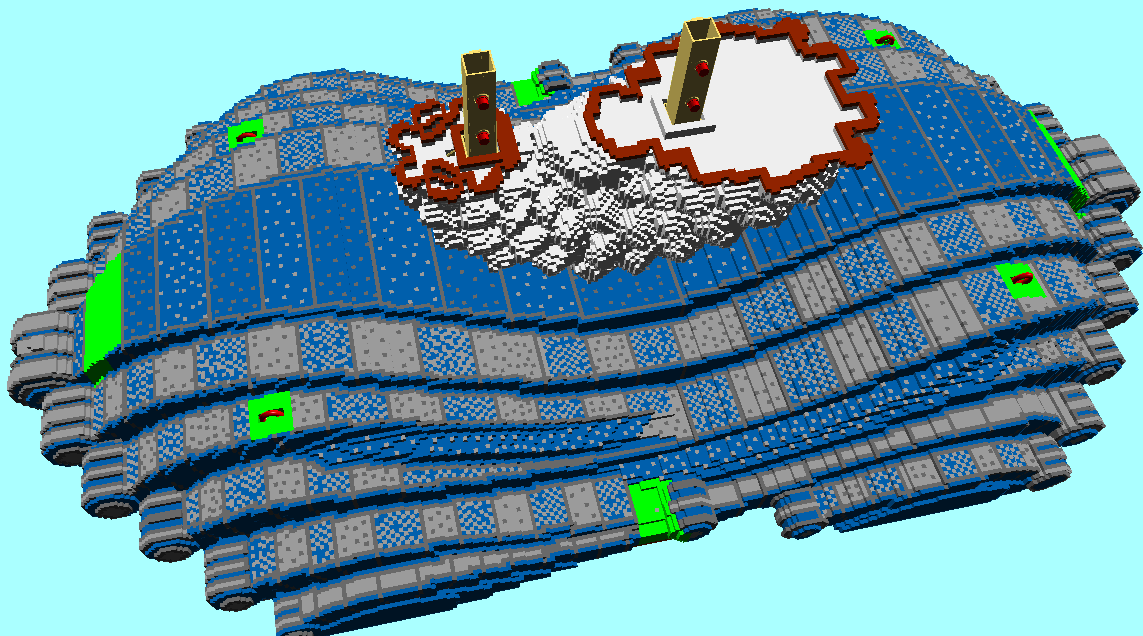

části jsou 4 přístupové panely typu C označeny Access panel pro transportní oka. Lepte je pevné, ale max. duté. řístup k připevnění modelu na podium. Ty lepte max. duté, ale pevné.

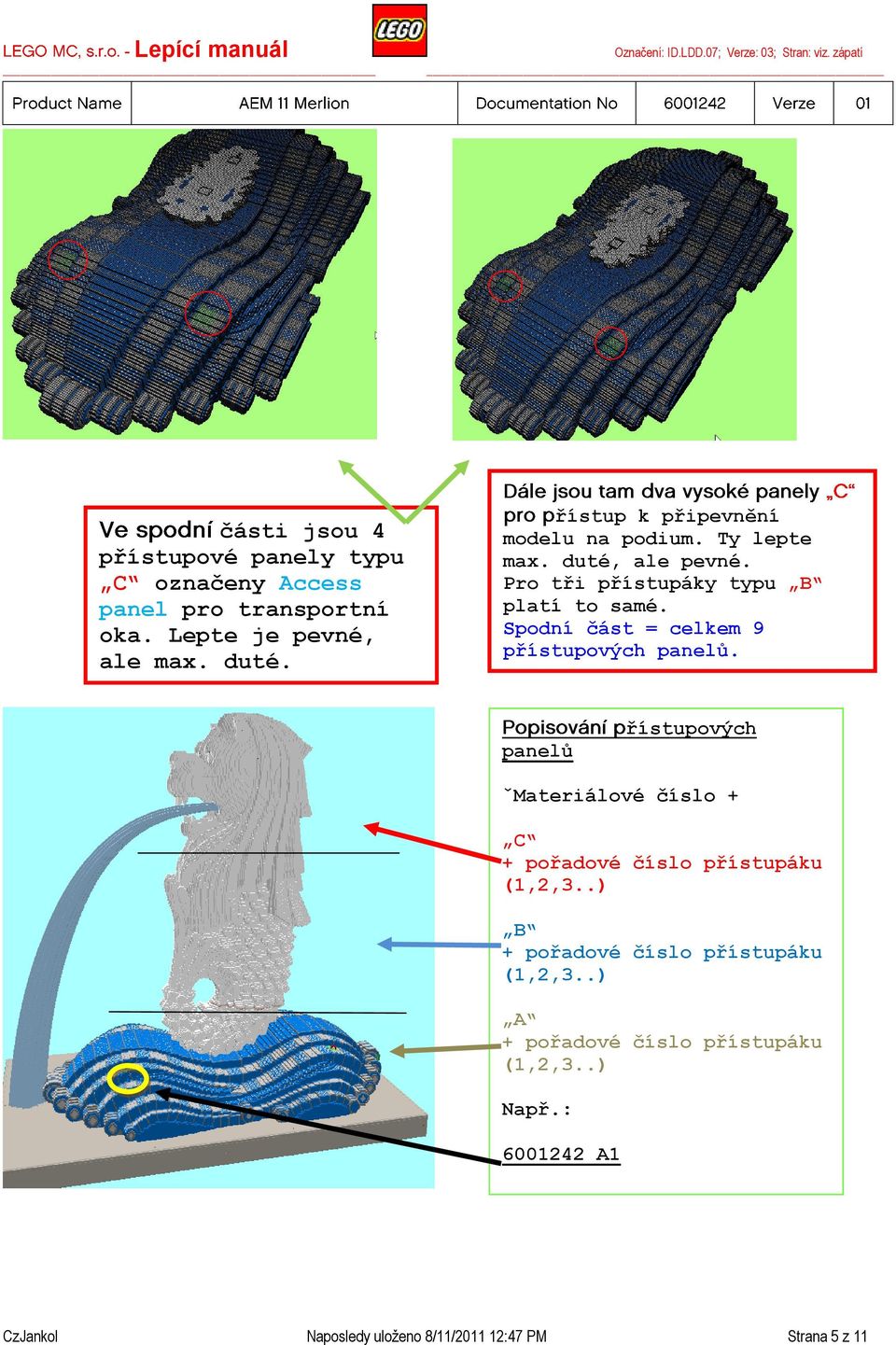

5 části jsou 4 přístupové panely typu C označeny Access panel pro transportní oka. Lepte je pevné, ale max. duté. řístup k připevnění modelu na podium. Ty lepte max. duté, ale pevné. Pro tři přístupáky typu B platí to samé. Spodní část = celkem 9 přístupových panelů. panelů řístupových ˇMateriálové číslo + C + pořadové číslo přístupáku (1,2,3..) B + pořadové číslo přístupáku (1,2,3..) A + pořadové číslo přístupáku (1,2,3..) Např.: A1 CzJankol Naposledy uloženo 8/11/ :47 PM Strana 5 z 11

Spodní část = celkem 9 přístupových panelů. panelů řístupových ˇMateriálové číslo + C + pořadové číslo přístupáku (1,2,3.

ělení modelu Část A řady 1 60 Část B řady 61 188 Část C řady

6 ělení modelu Část A řady 1 60 Část B řady Část C řady CzJankol Naposledy uloženo 8/11/ :47 PM Strana 6 z 11

ředním dílu jsou po stranách přístupové panely typu B označeny Access panel, pro transportní tunel.tech. elementy jsou označeny barvou 44 spec. žlutá.

7 ředním dílu jsou po stranách přístupové panely typu B označeny Access panel, pro transportní tunel.tech. elementy jsou označeny barvou 44 spec. žlutá. Nejprve prosím zkontrolujte dostatek prostoru, tyče musí model zvedat za konstrukci nesmí se zvedat jen za kostky, proto je potřeba zkontrolovat výšku přístupových panelů. Okraje modelu kolem přístupáků zpevněte! ěchto místech je potřeba, aby končila druhá část husího krku. Povedou z ní kabely do vodopádu. Proto je i důležité, aby mezi vodopádem a koncem husího krku nebyly žádné kostky a v prvních řadách třetí části byl dodržen dutý prostor minimálně tak velký jako je v BB. CzJankol Naposledy uloženo 8/11/ :47 PM Strana 7 z 11

Okraje modelu kolem přístupáků zpevněte! ěchto místech je potřeba, aby končila druhá část husího krku. Povedou z ní kabely do vodopádu.

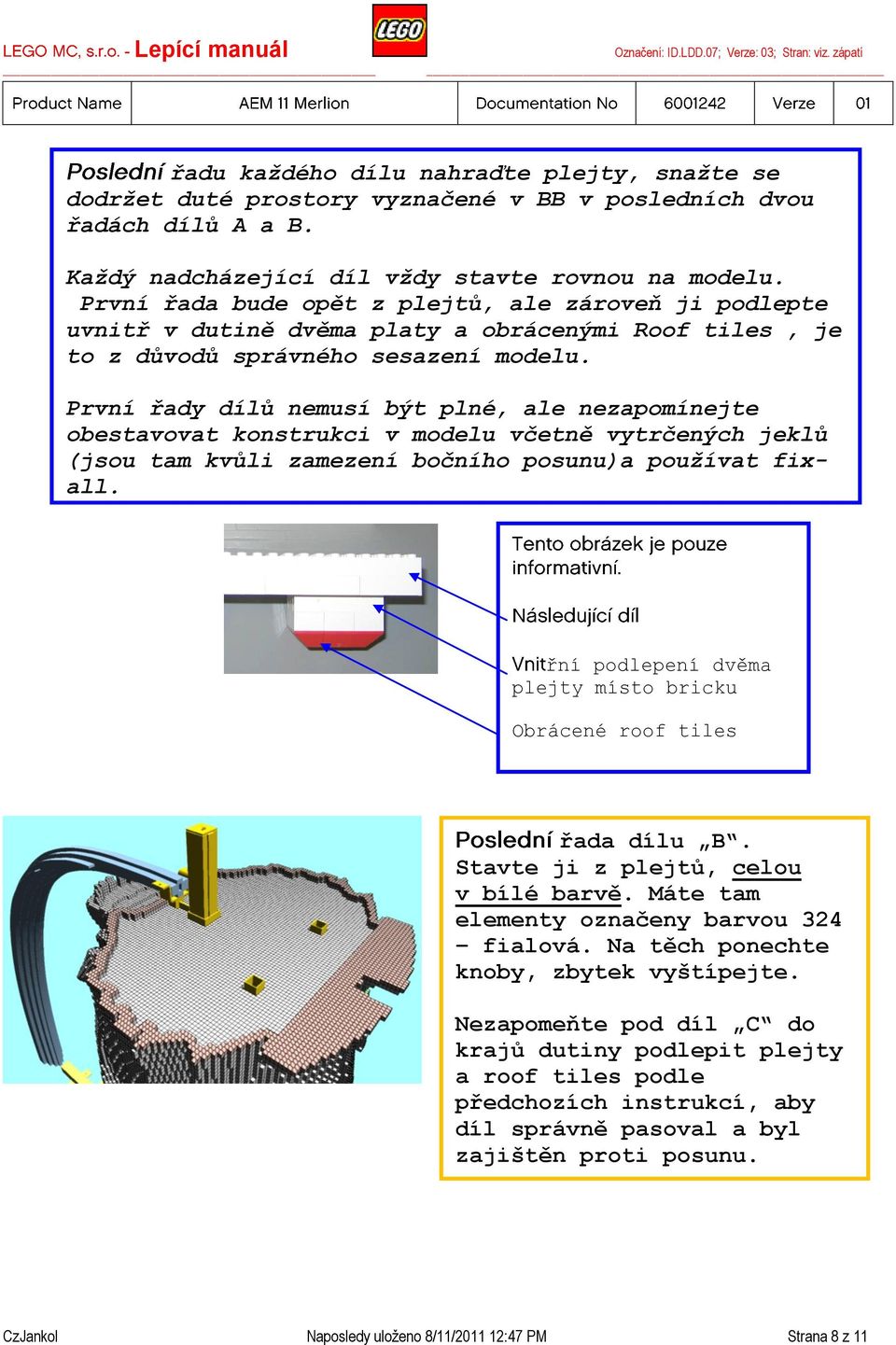

8 řadu každého dílu nahraďte plejty, snažte se dodržet duté prostory vyznačené v BB v posledních dvou řadách dílů A a B. Každý nadcházející díl vždy stavte rovnou na modelu. První řada bude opět z plejtů, ale zároveň ji podlepte uvnitř v dutině dvěma platy a obrácenými Roof tiles, je to z důvodů správného sesazení modelu. První řady dílů nemusí být plné, ale nezapomínejte obestavovat konstrukci v modelu včetně vytrčených jeklů (jsou tam kvůli zamezení bočního posunu)a používat fixall. řní podlepení dvěma plejty místo bricku Obrácené roof tiles řada dílu B. Stavte ji z plejtů, celou v bílé barvě. Máte tam elementy označeny barvou 324 fialová. Na těch ponechte knoby, zbytek vyštípejte. Nezapomeňte pod díl C do krajů dutiny podlepit plejty a roof tiles podle předchozích instrukcí, aby díl správně pasoval a byl zajištěn proti posunu. CzJankol Naposledy uloženo 8/11/ :47 PM Strana 8 z 11

První řady dílů nemusí být plné, ale nezapomínejte obestavovat konstrukci v modelu včetně vytrčených jeklů (jsou tam kvůli zamezení bočního posunu)a používat fixall.

9 ě modelu přístupový panel typu C označen Access panel,pro přístup k transportnímu oku a následnému stažení modelu. Stavte ho maximálně pevný a dutý. CzJankol Naposledy uloženo 8/11/ :47 PM Strana 9 z 11

stažení modelu. Stavte ho maximálně pevný a dutý.

10 ři části, vnitřkem je veden husí krk pro kabeláž. Model má animaci tekoucí vody a podium. řístupových panelů. 4 - připevnění na podium 4 transportní oka 1 přístup k husímu krku řední díl 8 přístupových panelů. 4 transportní tyče. 4 spojení částí modelu CzJankol Naposledy uloženo 8/11/ :47 PM Strana 10 z 11

4 - připevnění na podium 4 transportní oka 1 přístup k husímu krku řední díl 8

řístupový panel pro umístění stahovacího šroubu a transportního oka. ři kompletaci modelu prosím o kontrolu všech přístupáků. Nejprve připevnit spodní část na podium, přidat druhou část modelu.

11 řístupový panel pro umístění stahovacího šroubu a transportního oka. ři kompletaci modelu prosím o kontrolu všech přístupáků. Nejprve připevnit spodní část na podium, přidat druhou část modelu. Poté napojit vodopád a dosadit hlavu.v hlavě velký přístupák pro stahovací šroub a transportní oko. Vedení husího krku modelem je znázorněno v lepícím manuálu. CzJankol Naposledy uloženo 8/11/ :47 PM Strana 11 z 11

Nejprve připevnit spodní část na podium, přidat druhou část modelu.
