Škola modeláře Level 3A. Code of document: MB TM Created by Birthe V. Olesen on Latest processed by: czjandus

Transkript

1 Index pro školu modelářů Level 3A. Změny Zakládání a stavba modelu a obestavování konstrukce v modelu Přístupové panely Příčky žebra uvnitř modelu Reproduktory THE a kabeláž INTENSION OF Použití různých typů kostek Rozdělování modelu Stříhání kostek GLUING SCHOOL (PART 2) Page 1 of 35

2 Před zahájením stavby a v průběhu stavby jakéhokoliv modelu si VŢDY nejdřív přečtěte Produkční manuál!!! Veškeré informace o stavebním postupu, designu, animacích či technických záleţitostech, bezpečnosti apod.: tyto instrukce a postupy MUSÍ být popsány a důvody vysvětleny ve výrobním manuálu. V některých případech se postupy mohou, z např. technických důvodů nebo statice, lišit od postupů popsaných v těchto levelech! Page 2 of 35

3 Změny Úprava přístupák A : flat tiles nahrazeny plejtama s uštípanými knoby Úprava přístupák B : sloučení funkcí s přístupákem typu D Přístupák E a C se šnůrkou : za 10 let se snad nevyužil ani jednou tak sem ho zrušil. Zaloţení : nový systém, 3 varianty. Nahrazení původního založení Na Bottom plate jiným. Page 3 of 35

4 Zakládání a stavba modelu a obestavování konstrukce v modelu Jsou 3 základní varianty zakládání modelu : 1) Standard 2) Zároveň 3) Speciální Pokud bude nutné zaloţit model jakýmkoliv jiným systémem či způsobem musí to být popsáno a vysvětleno v produkčním manuálu!!! Model zakládejte na základových deskách. Stavění na základových deskách výrazně eliminuje možnost chybného založení ( např. rozteč mezi dvěma nohama, nechycení pravého úhlu apod ). Page 4 of 35

5 1) zaloţení Standard Konstrukce je připevněna na dřevěnou desku a na základovou desku. Konstrukce stojí rovnou na základové desce ( base plate). Kolem konstrukce postavte nasucho 2 řady plejtů ( červené plejty). Na tyto plejtové řady přijde ( opět na sucho) první řada samotného modelu ( modré plejty ). Důvodem tohoto postupu je, že konstrukce bude čouhat pod modelem a model tedy nebude stát na Legu ale na konstrukci. Mnoho modelů totiž stojí na nerovném povrchu a bylo by nemožné model správně upevnit, pokud by konstrukce nečouhala. Page 5 of 35

6 2) zaloţení Zároveň Nová varianta založení! Konstrukce je připevněna na dřevěnou desku a na základovou desku (base plate ) a stojí na flat tilech. Kolem konstrukce postavte nasucho 1 řady plejtů ( červené plejty). Na tuto plejtovou řadu přijde ( opět na sucho) první řada samotného modelu( modré plejty ). Konstrukce nečouhá, je zároveň s modelem a minimalizuje se tím kývání modelu. Důvodem tohoto postupu je, že konstrukce nebude čouhat pod modelem a sníží se kývaní modelu. Použití je pro všechny modely které stojí na jakékoliv desce, botám platu, steel platu apod. Další postup stavby je stejný jako v případě standardního zakládání. Page 6 of 35

7 3) zaloţení Speciální Toto je původní varianta založení na Bottom plate. Ke změně došlo z důvodu nutnosti vyřešit problém s kývajícími se modely ( z důvodu vyčuhující konstrukce pod modelem ) Konstrukce je připevněna na dřevěnou desku a na základovou desku. Kolem konstrukce postavte nasucho 1 řady plejtů ( červené plejty) a bez flat tilů. Na tuto plejtovou řadu přijde ( opět na sucho) první řada samotného modelu ( modré plejty ). Důvodem tohoto postupu je, že konstrukce bude čouhat pod modelem, ale jen minimálně. Tato varianta se bude pouţívat jen na výhradní ţádost Maturingu a tento poţadavek musí být zmíněn v manuálu. Další postup stavby je stejný jako v případě standardního zakládání. Page 7 of 35

8 Přístupové panely Použití a postupy A přístup ke konstrukci z boku B přístup ke konstrukci z boku. C přístup ke konstrukci ze shora a zespoda. C -ze shora větší panel na provázku. D zrušen, funkci přejímá panel typu B E zrušen Použití a postupy Přístupové panely se dělají v místech kde je třeba z nějakého důvodu získat přístup do modelu. Např ke konstrukci, ke šroubům, reproduktoru, tunelům na transporní tyče apod. Při stavbě přístupáků je třeba vždy myslet na to, aby mechanik měl dost místa pro použití nástrojů nebo ruky. Přístupáky by měli být v modelu pokud možno co nejvíc skryté bez viditelné spáry ( viz kapitola Dělení modelů ) Vţdy stavte přístupový panel v průběhu stavby celého modelu a přímo na modelu, ale průběţně kontrolujte, ţe panel není přilepen do modelu! Page 8 of 35

9 Technikové bricky 1x2 nesmí být nikdy na přístupovém panelu postaveny v první nebo poslední řadě, neboť se mohou při manipulaci snadno ulomit. Konektory nelepte!!! Nacvakněte je do technikových bricků na panelu a nikoliv na modelu. Přilepené konektory není možné v případě poškození vyměnit Page 9 of 35

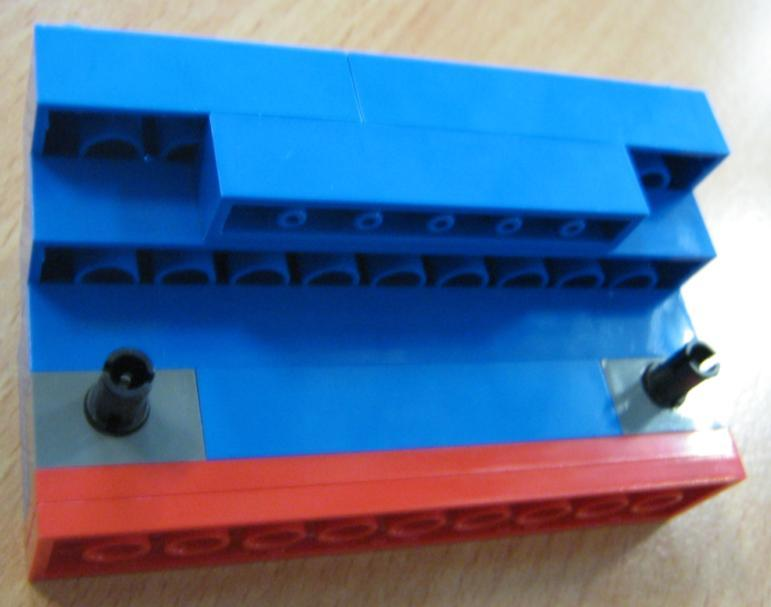

10 Přístupový panel A Přístupový panel A se používá v případě, že je třeba k zajistit přístup do modelu z boku. Konkrétně když model uskakuje a knoby překážejí/zamezují vyndání přístupáku a nelze použít přístupák typu C. Náhled na přístupák v modelu Bílá model Modrá - přístupák Červeně kvůli knobům před přístupákem je nutné rozdělit jednu brikovou řadu na plejty ( viz další strana ) Page 10 of 35

11 Příklad a postup stavby : první plejtová řada ( červený plejt ) se nalepí na model a uštípou se knoby. Zbývající 2 plejtové řady se nalepí na přístupák. Plejtová řada na modelu umožní vyndavat přístupák aniž by tomu bránili knoby před ním. Page 11 of 35

12 Přístupový panel B Přístupový panel B se používá v případě, že je třeba k zajistit přístup do modelu z boku. Nově nahrazuje přístupák D ( přivrutovaný k modelu ). V manuálech bude zmíněno zda bude přístupák přivrutován a kde se má kvůli vrutování plejtovat. Typický příklad pouţití přístupáku B : tunel pro transportní tyč. Zde je vidět nepříliš vhodně skrytý přístupák. Po stranách budou vidět spáry. Je to ovšem na zádech modelu, tedy to lze tolerovat. Postup stavby : Na přístupáku i modelu se uštípou knoby. Zbytky uštípaných knobů je vhodné doobrousit smirkovým papírem. K pojištění fixace přístupáku v modelu slouží technikové bricky a konektory Page 12 of 35

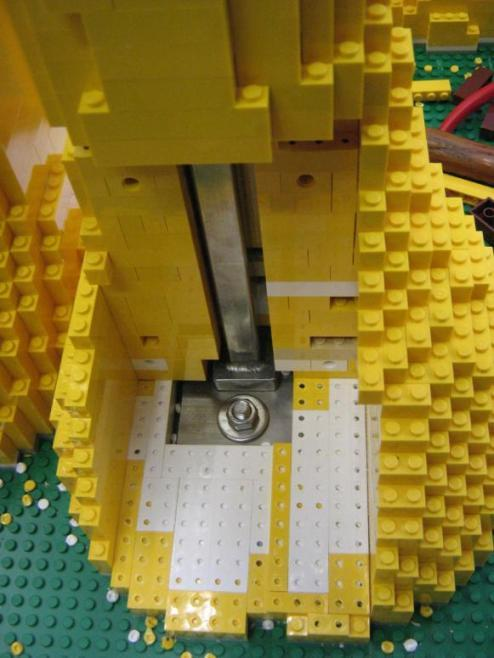

13 Jiný typický příklad pouţití přístupáku B : v noze modelu, kdy je třeba mít přístup ke šroubům. Zde je přístupák dobře skrytý a na první pohled není vidět. V pozici je fixovaný po stranách postavenými kostkami ( tzv. uši ) a uvnitř technikovými bricky s konektory. U velkých přístupáků není nutné používat techniky a konektory (určuje Maturing ) A u skutečně velké přístupáky lze na modelu zafixovat vruty ( dříve přístupák D ) Page 13 of 35

14 Pozor! Přístupový panel B nikdy nesmí začínat v první řadě. U menších modelů je v tomto případě první bricková řada postavená z plejtů. U velkých modelů to řešeno stejným způsobem a nebo přístupák začne aţ třeba ve 3-4 řadě. Důvod : po připevnění modelu k zemi nebo podkladu přístupák B nelze vyndat či zandat a pokud jde, tak obtíţně a hrozí poškození přístupáku. Page 14 of 35

15 Přístupový panel C Přístupový panel C používáme tam, kde je třeba zajistit přístup do modelu seshora nebo zespoda. Také je to nejvhodnější přístupák pro použití metody Washington nebo např se systémem Napůl neviditelné ( viz kapitola Dělení modelů ) Typický příklad pouţití přístupáku C : přístup ke šroubu v noze modelu. Zde je přístupák dobře skrytý a na první pohled není vidět. V pozici je fixovaný po stranách postavenými kostkami ( tzv. uši ) Page 15 of 35

16 Jiný typický příklad pouţití přístupáku C : hlava Lego fronda přístup ke konstrukci a šroubu v hlavě. Na hlavě jsou na obvodu uši fixující přístupák ve správné pozici a brání jeho vypadnutí. Page 16 of 35

17 Zde je ukázka další moţnosti provedení přístupového panelu C : tato metoda se používá v případě, že potřebujete přístup ke konstrukci nebo do modelu ze spodu. Na přístupáku se nechávají knoby. Knobů musí být dostatek, drží váhu celého přístupového panelu, takže je nestříhejte. Pokud je to zapotřebí a panel je těžký, lze jej zespodu do modelu připevnit vruty. Page 17 of 35

18 Zde je ukázka další moţnosti provedení přístupového panelu C : přístupák samotný je postaven dobře i vhodně zkombinován s variantou Washington. Ovšem model v oblasti přístupáku ne, kostky jsou po celé ploše kam má přístupák dosednout. Bohatě by stačilo mít jen obvodovou zeď a nevyplňovat celý vnitřek modelu ( vše co je uvnitř označené oblasti ). Page 18 of 35

19 Označování přístupáků Přístupový panel by měl být vždy označen (nejlépe černým nebo bílým lihovým fixem), aby bylo poznat na jaký model a do které části patří. Na přístupový panel se napíše materiálové číslo + písmeno přístupáku. Na model se do otvoru pro přístupák napíše písmeno přístupáku. U lego friendů se přístupáky nepopisují. Příklady : Přístupák se označí takto : A. Na model se číslo A napíše na viditelné místo tam, kam patří odpovídající přístupák ( viz foto ) Page 19 of 35

20 Stavba okolo konstrukce a příčky v modelu. Standardně nesmí být model uvnitř masivní nebo příliš plný. Drtivou většinu hmotnosti nese konstrukce. Tudíž konstrukce je podpora pro model - ne naopak Plně dostačující tloušťka vnější stěny modelu je 3-4 knoby ( a to i v případě větších modelů ) Pokud je model bez konstrukce platí totéž. Vysoká hmotnost pak ohrožuje statiku modelu a model musí nést větší zátěž než je nezbytně nutné. Snadněji se pak poškodí např. při manipulacích. Žebra postavené okolo konstrukce musí být slepeny velmi důkladně a provázané do modelu lepit vždy metodou 1 Page 20 of 35

21 Další příklady vhodně dobře stavěných modelů co se týče tloušťky zdí, umístění a tloušťky příček a obestavování konstrukce. Page 21 of 35

22 Konstrukci nikdy neobestavujte ÚPLNĚ natěsno. Dochází pak k vnitřnímu pnutí v modelu a k deformacím tvaru, úhlů a rozměrů a je obtížné nebo nemožné spojit různé části (např. nohy v rozkroku) nebo model uzavřít. Kvůli vnitřnímu pnutí je model náchylný na poškození (popraskání, ulomení nějaké části) např. při manipulaci, transportu nebo instalaci. Do mezer mezi konstrukcí a modelem se aplikuje Fix All ( nově se pouţívá i montáţní pěna ). Ten má v modelu funkci stabilizátoru model se na konstrukci neviklá, nechrastí atd. Obvykle se aplikuje na vodorovné části modelu. Jeho použití je nutné uvážit a aplikovat dle nastalé situace a lze ho aplikovat v podstatě kamkoliv kde je ho třeba. V případě nejasností je možné obrátit se na Maturáře nebo technika. Pozor zejména při fixallování nohou! (vertikální část konstrukce). Často se stává že kvůli aplikaci velkého množství Fix Allu dojde k vychýlení jedné nebo obou konstrukcí nohou z osy a nohy nelze spojit lepší varianta je nechat si v modelu prostor a pak postupovat podle vývoje situace, tedy aplikovat Fix All až po spojení nohou. Nebo si pomáhat pomocnými příčkami mezi nohama nebo dvěma jinýma částma modelu ( viz další strana ) S Fix All pozor na dávkování-vţdy neplatí ţe více je lépe! Page 22 of 35

23 Pomocná příčka a stavění na základních deskách výrazně snižuje riziko, že jednotlivé části modelu nepůjde spojit. Page 23 of 35

24 Příčky ţebra uvnitř modelu V podstatě jsou dvě verze příček ( viz fota ) : 1) příčka o výšce 3-4 bricky ( často používaná v minilandových domech nebo v menších modelech ). Tyto příčky se opakují po dosažení určité výšky modelu (např. po 20 řadách ) 2) příčka tvořící stěnu po celé výšce, šířce a délce modelu, přičemž stěna příčky není plná ale tvoří jakýsi rošt ( vynechávají se kostky viz spodní foto ). Tyto příčky jsou vhodné pro velké modely 1 Příčky se snažte co nejlépe provazovat jak navzájem tak i do stěn modelu. Ideální výška příčky je 3-4 bricky. Vhodné pro menší a středně velké modely 2 Zde příklad druhého typu příčky : z důvodu velikosti modelu se navíc použily zdvojené příčky tj. na šířku 4 knobů. Příčky na 2 knoby by v tomto případě neplnily účel Page 24 of 35 Vhodné pro velké modely (na fotce starý Giant Dino, ovšem stavěný ze systém bricků

25 Vyvarujte se spojů na 1 knob. Na obrázku je vidět se snadno příčka tvarově zdeformuje a tudíž přestává plnit svou funkci Všeobecně lze říci že zejména u příček platí : méně je někdy více. Čím více příček a čím hustější příčky tím víc se snížuje pružnost modelu a tím i odolnost vůči nárazům, změnám teplot apod. ( klinicky testováno v Legolandu BLL ) Mnoho příček a tlusté zdi také zvyšují čas stavby modelu. U modelů které mají poměrově stejně širové strany stačí prostý kříž. U modelů podlouhlého tvaru stačí jedna dlouhá středová příčka s několika větvemi na každou stranu. Pokud je model velkýtak třeba i dvojité kříže. Minilandové domy a jiné minilabové modely mají vlastní postupy stavění příček. Každý model je originál a nejde aplikovat přesně daná pravidla jak příčky stavět. Vše závisí na tvaru, typu a velikosti modelu. Dalším důležitým faktorem je pozice a tvar konstrukce v modelu. Možností je mnoho. Příčky vţdy lepte metodou 1 Page 25 of 35

26 Stříhání kostek Případy jako tento jsou v ideálním případě opraveny během přípravy pro produkci. Pokud ne, tak : se snažte takto ostříhávané kostky v dalších řadách co nejvíce provázat s modelem. Pokud to není z nějakého důvodu nutné tak nestříhejte a prostě uskočte o knob nebo kostku vynechejte. Zde na fotce je vidět zbytečně střižená kostka. Kostky stříhejte jen krajním případě. Při stříhání se kostka může deformovat a způsobit nerovnost v modelu. Ve většině případů se Maturing při přípravě modelu rovnou přidá kostky tak aby stříhání nebylo nutné. Dojde-li však k situaci, že není zbytí a je nutné kostku stříhat, tak dejte pozor na deformaci a na to, aby se kostka v žádném případě nedotýkala konstrukce a tuto kostku se snažte v další řadě co nejlépe provázat. Page 26 of 35

27 Reproduktory a kabeláţ Opět platí, že instrukce v produkčním manuálu jsou nadřazeny těmto obecným postupům. A veškeré postupy musejí být popsány a vysvětleny. Dle nových pravidel musí být jakákoliv kabeláž hadice apod. vyměnitelná. Jsou 3 metody, jak toho docílit : 1) kabeláž a hadice jsou vedeny kompletně vnitřkem konstrukce ( aby toto bylo možné musí být konstrukce takto vyvinuta a 2) kabeláž a hadice jsou vedeny tzv. husím krkem. Přičemž platí, že husí krk není veden podél konstrukce, ale modelem a připevňuje se k vnitřním příčkám. Každý typ husího krku má jiný rádius maximálního ohybu. pozor na ostré úhly. 3) V případě jednodušších modelů lze postavit v modelu kanál z lega procházející modelem. Ten musí být plný aby se zamezilo tomu že se kabel nebo hadice může při výměně zaseknout. Page 27 of 35

28 Náhledy na standardně pouţívaný reproduktor a nezbytný prostor pro jeho instalaci. Uvaţuje se i o variantách menšího a většího standardního reproduktoru Varianta instalace reproduktoru na desce zabírá více místa v modelu Varianta instalace reproduktoru bez desky zabírá méně místa v modelu Varianta vedení elektroinstalace a vzduchotechniky kanálem v modelu. Page 28 of 35

29 Varianta vedení elektroinstalace a vzduchotechniky vnitřkem konstrukce. Varianta vedení elektroinstalace, nebo vzduchotechniky husím krkem. Husí krk se cabel binderem připevňuje k příčkám v modelu. Pokud by se připevňoval ke kontrukci, tak by se konstrukce špatně obestavovala. Page 29 of 35

30 Rozdělování modelu Žádné části modelu nikdy nestavte zvlášť ( stejný princip jako u přístupových panelů ) vždy je stavte dohromady se zbytkem modelu a průběžně kontrolujte aby se k sobě navzájem nepřilepili. Pokud se oddělené části budou stavěny zvlášť hrozí riziko, že části do sebe nebudou pasovat, nebo že budou pasovat špatně Rovněž se snažte rozdělení modelu maskovat tak, aby nebylo na první pohled lehce rozpoznatelné kde je model rozdělen. Page 30 of 35

31 Princip 1: Napůl neviditelné V podstatě variace na Přístupový panel typu C. Lze zkombinovat i se systémem Washington Pozor na tloušťky stěn, 2-3 knoby bohatě stačí. Čím větší bude plocha ( resp. tlustší stěna) tím hůř do sebe budou jednotlivé části zapadat Tyto čtyři vystupující červené kostky jednak maskují rozdělení modelu v rámci jedné řady a jednak fixují horní část v dané pozici Page 31 of 35

32 Princip 2: Zámek Tato metoda se používá při vertikálním spojování. Jedna část je zasazena do druhé. Obrácené roof tajly umožňují snažší nasazení. Není nutné stavět zámek po celé výšce modelu. Stačí např dole, uprostřed a nahoře. Opět je samozřejmě nutné vzít v úvahu charakter a velikost modelu Page 32 of 35

33 Princip 3: do sebe schované Obě části lze zasunout do sebe Pokud části spojíte, zde musí být nejméně jeden volný knob mezi zdmi jednotlivých částí. Princip 3 může být použitý také v případě, že stěny navazují na sebe v rovině. Spojovací čára bude viditelná, ale v pozadí je stejná barva, tudíž bude spoj lépe zaretušovaný. Page 33 of 35

34 Princip 4: Washington zeshora Tato metoda se používá v horizontálním rozdělení. Tato metoda napomáhá umístit lépe jednu část na druhou a fixuje obě části v přesně dané pozici. Nejčastěji se používá na domech a mrakodrapech. Velmi dobře se dá aplikovat i na přístupáky typu C Page 34 of 35

35 Princip 4: Washington zespoda Pozor na tloušťky stěn, 2-3 knoby bohatě stačí. Čím větší bude plocha ( resp. tlustší stěna) tím hůř do sebe budou jednotlivé části zapadat Page 35 of 35
