1 Přehled a novinky produktů Connected Components Workbench, Micro800 a PV800 Peter Kacz Summer Days 2016, Velké Karlovice září CO900H

2 Oznámení konce výroby MicroLogix 1000 a 1500 zůstanou v prodeji do dne 30. června 2017 Možnosti nahrazení: MicroLogix 1000: nahradit Micro820/830 nebo MicroLogix 1100 (příručka je dostupná pod označením: 2080-RM002) MicroLogix 1500: MicroLogix 1400 nebo CompactLogix L1/L2 Migration tool je k dispozici na stránce Product Compatibility and Download Centre Poslední den k objednávání: 30. červen 2017

3 Agenda Řada PLC Micro800 Panely PanelView 800 Connected Components Workbench Connected Components Accelerator Toolkit

4 Řada PLC Micro800 Nano PLC Micro PLC Každé PLC je cenově i výkonově pts optimalizované pro specifické aplikace 10-88pts 20-36pts Výkon a vlastnosti Micro810 Programovatelné PLC a timer na náhradu relátek 8A reléový výstup, analogové vstupy 12pts Micro820 Pro menší samostatné stroje a vzdálenou automatizaci Micro830 Pro samostatné stroje s řízením serv Micro850 Pro samostatné stroje s řízením serv, větším počtem vstupů a výstupů a Ethernet připojením EmbeddedAnalog I/O Vestavěné I/O

5 Micro810 Chytré programovatelné relé a PLC Cena chytrého relé s programovacími schopnosti mikro PLC Vestavěné funkční bloky pro chytré relé konfigurovatelné z 1.5 LCD s klávesy Bez vývojového prostředí a stahování programu Využitelné v reléových aplikacích s malým počtem vstupů a výstupů a minimem potřebné logiky (4 funkční bloky), s programovatelným časovačem Obsahuje funkční bloky: Delay OFF/ON Timer, Time of Day, Time of Week, Time of Year, Counter Volitelný 1.5 LCD display odpojitelný pod napětím Embedded 12/24/120/240V power supply models Obsahuje funkci memory backup Změna Run/program módu Zaheslování pomocí LCD Až 4 konfigurovatelné analogové vstupy 0-10V Použitelné na konfigurování PLC a monitorování vstupů/výstupů Vysokoproudové (8A) reléové výstupy LCD instrukce jednoduchý 4 řádkový textový display, 6 tlačítek použitelný jako vstupy Modely se zabudovaným napájením 12/24/120/240V LCD Display s funkcí Memory Backup (odpojitelný) 8 vstupů 12/24V Sink/Source, 120/240VAC 4 analogové vstupy 0-10V 10-bitové rozlišení (sdílené s digitálními vstupy) USB (programovací adapter) Montáž na DIN lištu nebo na panel 4 výstupy, 5/8A Vysokoproudové relé, 24 VDC Source digitální výstupy

6 Micro820 - pro vzdálené aplikace Navrhnuté pro jednodušší samostatné stroje a aplikace se vzdálenou automatizací Vzdálená koncová jednotka (RTU) pro SCADA aplikace s podporou CIP a Modbus přes sériovou linku i ethernet Volitelný 3.5 LCD remote LCD display připojitelný k RS-232 Vestavěné 4 analogové vstupy a 1 analogový výstup (např. pro řízení rychlosti a momentu) Vestavěné 4 termistorové vstupy mohou fungovat jako přímé digitální řízení (DDC) pro systémy řízení budov (BMS) microsd TM slot pro přenos programů, dat, logování a správu receptů. (FAT 32/16 s maximální velkosti 32 GB, Class 6 a 10 SDSC a SDHC). Vestavěné hodiny reálného času RTC 5 khz PWM výstup pro řízení solenoidů a ventilů EtherNet/IP TM pro programování, RTU aplikace a panely HMI Dostupný s vyměnitelnými svorkovnicemi RS232/485 Sériový port (RS-232 k Remote LCD) Ethernet 5 KHz PWM (bez PTO motion) 4 analogové vstupy 1 analogový výstup (0-10V) Až 4 10K Termistorové vstupy 2 Plug-iny Pro rozšíření microsd TM pro backup, logování/recepty Vestavěné RTC

7 Remote LCD Display Allen-Bradley Micro800 Remote LCD Display lze připojit k vestavěnému portu RS-232 na Micro820 jako základní příslušenství Jednoduchý panel s 4 nebo 8 řádkami ASCII textu Hmatová klávesnice s 6 programovatelnými klávesy Systémové menu je přístupné ve více jazycích pro sledování a nastavení proměnných PLC Jednoduché nastavení Ethernet adresy z menu Konfigurovatelná uvítací obrazovka 4 barvy podsvícení, využitelný pro vizuální alarmování Stupeň krytí IP65, použitelné pro obsazení na předním panelu, nebo na DIN lištu. USB port pro nahrávání programu do PLC 4 barevné podsvícení IP65 ASCII Text Vestavěné systémové menu pro PLC (nastavení IP adresy) USB pro nahrávání programu do PLC

8 Micro830 - jednoduché Motion aplikace Řízení samostatných strojů Plaťte jen za to, co potřebujete Podpora 5 plug-in slotů Přizpůsobení základního PLC (DIO, AIO, Comm, Special) Až 88 DIO nebo 20 AIO nebo 6 Serial ports Velkost na základě počtu vestavěných I/O bodů: 10, 16, 24, nebo 48 Vyměnitelné svorkovnice: 24 a 48 bodové modely Vestavěná komunikace USB programovací port Neizolovaný sériový port (RS232/485) pro komunikaci s panely CIP, Modbus RTU (Master/Slave), ASCII. Vestavěné řízení serv - až 3 os s tranzistorovými výstupy Vysokorychlostní přerušení (100usec) podporované na modelech s DC vstupmi, podpora 6 kanálů 100 khz vysokorychlostních vstupů Až 3 kanály 100 KHz Pulse Train Outputs (PTO) Pohyb jednotlivých os pomocí Motion instrukcí Touch Probe pro registrování přesné pozice Volitelný AC napájecí modul připojitelný k levé straně PLC Run/Program tlačítko Vestavěné napájení 24 VDC USB 12/24V sink/source, 120VAC modely (vstupy) RS232/485 sériový port (neizolovaný) Vysokorychlostní vstupy (DC) 2 až 5 plug-in slotů Podpora serv až 3 os řízených PTO Vysokorychlostní výstupy (DC) DIN lišta nebo Panel Mount Modely s 12/24V sink/source,relé výstupy

9 Micro850 s Ethernet připojením Pro větší samostatné stroje Ethernet, větší hustota, větší přesnost AIO a DIO jako u Micro830 Stejná velikost, podpora plug-inů, instrukcí / velkost dat a motion schopností jak u Micro a 48 bodových PLC Všechny vymoženosti Micro830 plus: Vestavěný Ethernet port pro EtherNet/IP a Modbus TCP/IP Až 4 rozšiřující moduly Rozšiřitelný na 132 digitálních I/O Ethernet Vestavěné napájení 24 VDC RS232/485 sériový port (neizolovaný)) Podpora serv až 3 os řízených PTO Vysokorychlostní Vstupy a výstupy (DC) Až 4 rozšiřující I/O moduly Ukončovací modul 2085-ECR Rozšiřující modul 2085 se připevňuje na pravou stranu Micro850 a tvoří s ním jeden celek. Umožňuje jednoduchou instalaci na DIN lištu i na panel. Run/Program tlačítko USB Modely s 12/24V sink/source,relé výstupy Až 5 plug-in slotů Podporuje maximálně 132 I/O bodů Volitelný AC napájecí modul připojitelný k levé straně PLC Vyměnitelné svorkovnice na PLC i na rozšiřujících modulech DIN lišta nebo Panel Mount

10 2085 rozšiřující I/O moduly pro Micro850 Jednoduchá (26 mm) a dvojitá šířka (46 mm) na minimalizování velikosti. Průměrně o 20% užší jak 1762 I/O Připojuje a zamyká se k pravé části kontroléru jednoduché a robustné připevnění. Digital I/O, Analog I/O, TC/RTD moduly

11 Micro800 Plug-In Moduly Změna osobnosti základního kontroléru pomocí plug-in modulů Rozšiřuje funkcionalitu PLC bez změny velikosti rozměrů Umožňuje přesné přizpůsobení hardwaru požadavkům Široká škála pluginů pro Micro820, Micro830 a Micro850 kontroléry Typy plug-inů Analogové vstupy a výstupy (2 a 4 kanálové, neizolované) Až 20 Analogových vstupů Digitální vstupy a výstupy Zdvojnásobení počtu vstupů a výstupů bez změny rozměrů PLC RTD/termočlánek (2 kanálový, neizolovaný) Řízení teploty pomocí PID autotuning Potenciometr (6 kanálový, analogový vstup) Levný způsob na přidání 6 analogových přednastavených hodnot např. řízení pro rychlosti, pozice, teploty Jednoduché ladění a nastavení bez změny programu v PLC Sériový Port RS232/485 (izolovaný) Pro sériovou komunikaci pomocí CIP, Modbus RTU a ASCII protokolu Až 5 přidaných sériových portů *Backup paměť s přesnými hodinami reálného času Na klonování nebo aktualizaci programu Přesné hodiny reálného času bez potřeby kalibrace nebo aktualizaci DeviceNet Scanner Rozšiřuje komunikační schopnosti Micro800 na až 20 nodů PowerFlex AC měničů nebo CompactBlock TM LDX vstupů/výstupů Zmenšuje náklady na kabeláž pro větší samostatné stroje s distribuovanými frekvenčními měniči a vstupy/výstupy. Motion vysokorychlostní čítač Podpora Touch Probe vstupu v HW pro přesnou registraci polohy Poskytuje ověření pozici pro servo feedback a enkoder feedback moduly Plug-iny pro specifické aplikace od Encompass Partnerů *Plug-in Backup Memory s přesnými hodinami reálného času není podporován Micro820 kontrolerem.

12 DeviceNet TM Scanner Plug-in DeviceNet Scanner Plug-in Zjednodušené nastavení DeviceNetu Snadné jak 123 Veškerá konfigurace v Connected Components Workbench Neni potřeba jiného softwaru Pro připojení až 20 nodů Kompatibilní s veškerým DeviceNet kabeláží a doplňky Snižuje cenu kabeláže a instalaci Fyzické připojení sítě Připojení sítě a nastavení adres jednotlivých nodů Softvérová konfigurace v Connected Components Workbench Přidat UDFB (vytvořeno RA) pro každé jedno zařízení pro konfiguraci Automatické vytvoření Scan Listu Povolení autoscanu for nody 1-20 (UDFB v R6, CCW v R8) Není potřeba konfigurace sítě

13 Rozšiřující I/O vs Plug-ins Vlastnoti Plug-In Rozšiřující moduly I/O Svorkovnice Neoddělitelné Oddělitelné Izolace vstupů Neizolované analogové vstupy Izolované analogové vstupy Rozlišení a přesnost analogových vstupů/výstupů 12-bitové rozlišení pro analogové I/O 1% přesnost pro analogové I/O 1 C přesnost pro TC/RTD 14-bitové rozlišení pro analogové vstupy 12-bitové rozlišení pro analogové výstupy 0.1% přesnost pro analogové I/O 0.5 C přesnost pro TC/RTD Filtrovací časy Fixní 50/60Hz filter Konfigurovatelné filtrovací časy Hustota vstupů/výstupů 2 až 8 bodů 4 až 32 bodů Změna rozměru při použití Beze změn velikosti Zvětšení šířky celého bloku s PLC Různorodost modulů Izolovaný sériový port, Trimpot, Memory Back-up, RTC, DeviceNet, HSC, Digitální I/O, Analogové I/O, produkty od Encompass Partnerů Digitální a analogové vstupy a výstupy S rozšiřujícími moduly dostává zákazník výkonnější vstupy a výstupy

14 Micro800 volitelný napájecí zdroj regulovaný výstup pro Micro800 kontroléry Typicky používané v malých systémech, kde není přítomen jiný zdroj 24 VDC V případě zarušeného prostředí na dodání izolovaného napájení 24 VDC Typicky používaní s Micro820, Micro830 a Micro850 kontroléři: Micro820/830/850 nemají integrované AC na DC napájecí zdroj Katalogové číslo 2080-PS VAC Napájecí zdroj lze připojit na levou stranu kontroléru působí jako celek. Je nutné propojit s PLC zvlášť.

15 Volba Micro800 na základě požadavků Bez komunikace k jiným zařízením Vlastnost Micro810 Micro820 Micro830 Micro850 Typické aplikace Řízení osvětlení Vytápění a chlazení Řízení kompresoru Řízení výtahů Bez řízení serva/řízení pozice Distribuováno přes velkou plochu /přes velké vzdálenosti Vzduchotechnická jednotka Řízení vzdáleného vodního čerpadla Automatická balička/paletizátor Umývačka aut DDC v systéme řízení budov (BMS) Distribuováno přes velkou plochu /přes velké vzdálenosti Řízení serv/na pozici a větší počet I/O Štítkovač (až 200 štítků/min) Balička do krabic Polohování solárních panelů Shrink sleeving machine (až 400 kusů/min) Přerušované vertikální a horizontální baličky (až 80 balení/min) Manipulace s materiálem LCD Ano (vestavěné LCD) Ano (vzdálené LCD) - - Vestavěné AIO Ano(4 AI) Ano (4AI, 1AO) - - Maximum vestavěných I/O bodů Plug-iny - Ano Ano Ano Sériový port - Ano Ano Ano Ethernet - Ano - Ano Motion a vysokorychlostní I/O - - Ano Ano Rozšiřující I/O Ano

16 Micro800 bílé knihy (White papers) Dokumenty vytvořené Rockwell Automation na podporu zákazníků při vývoji specifických aplikací Popisují možné řešení stroje, co se týče architektury, použitého HW, komunikaci Aplikace již popsané: Vzduchotechnická jednotka Horizontální balící stroj Vertikální balící stroj Štítkovač Mechanický razicí lis Shrink sleeving machine

17 Videa jednotlivých aplikací na YouTube Sledujte videa o Micro800 na YouTube GDkohhnsH3EPi1

19 Přehled vlastnotí PanelView MHz CPU 3 velikosti 4, 7, 10 Vestavěná paměť 128 MB / 256 MB Display s LED podsvícením a vysokým rozlišením 65K barevný dotikový display Vestavěný RTC Vícenásobná komunikace microsd TM pro Datalog / Recepty / Přenos souborů IP65, NEMA 4X Snadné uchycení pákovými držáky Aplikace naležato i nastojato Hmatové klávesy (4 ) Class 1 Division 2 certifikace

20

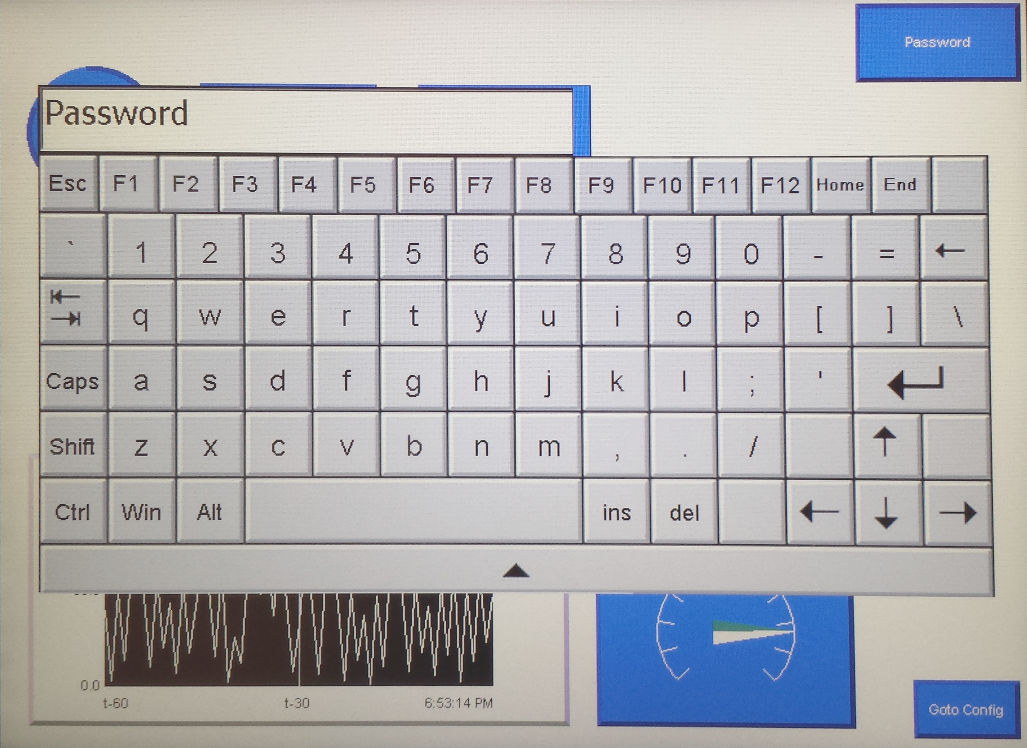

21 PanelView 800 Vlastnosti v CCW R8 Možnost vytváření aplikaci naležato i nastojato Možnost importovat více obrázek pro víc reprezentativní zobrazení stroje a aplikace Zobrazení panelu v RSLinx a nahrávání aplikace přes ethernetové připojení Nebo připojit se přes Micro800 pomocí USB Podpora 50 receptů po 50 ingrediencí jednoduché kopírování z excelu Možnost využití ControlFLASH na upgrade firmwaru Větší virtuální klávesnice

23 Connected Components Workbench Přehled Novinky řada Micro800 Novinky panely PanelView 800 Novinky Guardmaster 440C-CR30

24 Connected Components Workbench Jediný software pro komponentní zařízení 24

25 Connected Components Workbench Snižte cenu návrhu, vývoje a dodání Vašeho stroje Jednoduchá konfigurace Použití jednoho softwarového balíku pro Vaše komponenty umožní zkrátit čas na vytvoření a údržbu návrhu Vášho stroje Průvodce pro PowerFlex frekvenční měniče umožní jednodušší konfiguraci Editor pro Guardmaster konfigurovatelného bezpečnostního relé editor dělá konfiguraci bezpečnostní logiky intuitvním Jednoduché programování Řada Micro800 podporuje programovací jazyky dle normy IEC (ladder diagram, funkční bloky, strukturovaný text) Uživatelské funkční bloky na urychlení vývoje nových strojů Standardní PLCopen motion instrukce pro řízeni PTO Motion osy a HSC Feedback osy Jednoduchá vizualizace Proměnný z Micro800 PLC se dají přímo namapovat v rámci projektu 25

26 Connected Component Workbench Standardní a vývojová verze Vývojová verze je navržena pro výrobci strojů k urychlení návrhu, vývoje a dodávky strojů Standardní verze je navržena k instalaci na tolik PC kolik je potřeba k zajištění dostupnosti pro jednoduchý debugging a konfiguraci. Standardní verze Vývojová verze Cena Zdarma k stažení/dvd Dle lokálního distributora Jedno prostředí pro konfiguraci všech komponentních zařízení Import/export projektu Ano Ano Archive manager Ne Ano Programování Micro800 - IEC ladder diagram, funkční bloky, strukturovaný text - Uživatelský funkční bloky Ano Ano - Run mode change Ne Ano - Uživatelský datový typy Ne* Ano **- vyžaduje vývojovou verzi k vytváření hesel, které mohou být použity v standardní verzi. 26 Ano Ano - Spylist Použití existujících Vytváření nových - Ochrana intelektuálního vlastnictví heslem Ne** Ano * vyžaduje vývojovou verzi k vytváření nových datových typů, které ale mohou být použity v standardní verzi. Ano Ano

27 Connected Components Workbench Doporučená aktualizace na Release 9.00 Podpora Windows Server 2012 Micro800 - použití vláken, změna adresy online Guardmaster 440C-CR30 vylepšený funkční bloky PanelView 800 podpora CompactLogix L1 kontrolérů Standardní verze zdarma k stažení nebo na DVD Vývojová verze kontaktuje místního distributora Doživotní licence přes FactoryTalk Activation OEM a Enterprise Toolkity s roční aktualizací jsou podporovány Katalogové čísla 9328-CCWDEVxxE xx EN-English, PT-Portuguese, FR-French, IT-Italian, DE-German, ES-Spanish, and ZH-Chinese (neanglické verze jsou dostupný cca. 2-3 měsíce po anglické verzi)

28 Klíčové vlastnosti Vynovený vzhled s Microsoft Podpora posledních PC hardwarů a displejů s vysokým rozlišením, podpora Windows Server Release 9.00 Zaměření na celkovou použitelnost Nový Add Device funkce s prohledávání sítě. Selektivní instalace pro snížení času instalace. Rozdělení funkce Discover a Upload. Add Device Selector 28

29 Klíčové vlastnosti Podpora hardweru Nové rozšiřující moduly Micro800 Encompass Partner 2085 Expansion I/O Modules (Generic Profile). Spectrum 2085sc-IF8U, 2085sc-IF4OF4, 2085sc-IF16, 2085sc- OB32/OV32, 2085sc-OF8 Vylepšená křížové odkazy v Micro800. Micro800 - programování vláken pro zařízení bez podpory CIP (čtečky čárových kódů, tiskárny). Micro800 změna nastavení Ethernet a Modbus RTU komunikace za běhu zkrácení času uvedení do provozu. Připojení panelu PanelView 800 ke CompactLogix L1. Guardmaster 440C-CR30 vylepšení editoru. Release 9.00 Add Device Selector 29

30 Úvodní obrazovka Nahrazuje stránku Quick Tips Snažší navigace v projektech. Vytváření offline Změna existujícího Vytvoření nového projektu online pomocí Discover Přístup k online publikacím a pomůckám Rychlý přístup k naposledy otevřeným projektům. 30

31 Add Device (Replaces Device Toolbox) Jednoduchý postup na přidání zařízení do projektu Intuitivní postup pro nové i zkušené uživatele. Add Device přidávání zařízení metodou nákupního košíku výběrem ze seznamu. Discover Device přidání výběrem zařízení dostupného ze sítě včetně katalogového čísla.

32 Ikony pro Discover v Project organizeru Discover ikony byli přidány i do Project Organizer. Přehled vlastnosti Discover K přidání nových zařízení ze sítě. Stejná funkcionalita v předcházejících verzí CCW. Konfigurace zařízení je rovněž stáhnuta. Pro Micro800, konfigurace plug-in a rozšiřujících modulů je rovněž stáhnuta a projekt je aktualizován poslední hardwarovou konfigurací. Předcházející hardwarová konfigurace bude ztracena.

33 Micro800 Upload změny v Release 9 Micro800 Upload se od verzi 9 liší od Discover. Upload jenom nahraje projekt z PLC je nutné aby PLC v projektu byl stejného typu jak online kontrolér. Plug-in ani rozšiřující moduly nejsou rozeznány a nastaveny Discover by měl být využit hlavně pro nový projekt, přidání nového kontroléru a nahrání aktuální hardwarovou konfiguraci. Obecný postup při vytváření nového projektu. Po vykonání funkci Discover, může být potřeba projekt zbuildovat před připojením na PLC. Upload by se mělo typicky využít k nahrání projektu z PLC bez aktualizaci plug-in a rozšiřujících modulů. Obecný postup pro aktualizaci projektu z PLC. Po nahrání se lze připojit k PLC bez buildu projektu.

34 Select Existing Device výběr samotného zařízení ze sítě Ve verzi 9.00 pomocí Add Device mohou být přidány existující zařízení ze sítě do nákupního košíku. Alternativa k výběru zařízení namísto katalogu. Ušetří čas oproti Discover když není potřeba získat konfiguraci zařízení. Discover vždy nahraje i konfiguraci, i když není potřeba. Alternativa ke katalogu Výběr zařízení z USB, Ethernet a sériové sítě

35 Instalace verzi s lokalizací Bez nutnosti reinstalaci při změně jazyku Zjednodušené stahování jedna verze instalačky pro všechny jazyky. Instaluje angličtinu a každý podporovaný jazyk: čínština, portugalština, francouzština, italština, němčina a španělština. Jednoduchá změna jazyku. V menu Tools Vybrat změnu jazyku a restartovat CCW. Přidání dalších jazyků bez nutnosti reinstalaci. Lokalizace dostupné po 2-3 měsíců po anglické verzy.

36 Selektivní instalace Šetří časem instalace instaluje se jenom co je potřeba. Ušetří se čas instalace a místo na pevném disku. Další komponenty se dají doinstalovat kdykoliv. Podporovaná instalace bez dozoru.

37 Odinstalování Při přednastavené odinstalaci se odstraní veškeré části Connected Components Workbench. Použitím Connected Components Workbench software R9.00 Uninstall utility se dají selektivně odinstalovat nepotřebné části.

38 Agenda - CCW Přehled Novinky řada Micro800 Novinky panely PanelView 800 Novinky Guardmaster 440C-CR30

39 Programování vláken Programování vláken na podporu komunikaci se zařízeními kteří nepodporuji protokoly jako EtherNet/IP nebo Modbus TCP. Například čtečky čárových kódů, tiskárny, čtečky RFID. Jednodušší výměna dat s PC. Obsahuje podporu pro jednoduchý HTTP stránky, SMTP pro klient a NTP pro časovou synchronizaci. Jednoduchý set instrukcí obsahuje Socket Create, Open, Accept, Delete, Read a Write. Není potřeba programovat CIP Generic Message instrukci. Až 8 simultánních vláken.

40 Run Mode Configuration Change (RMCC) pro Ethernet a Modbus adresy Jednodušší uvedení do provozu strojů se stejným programem Typický příklad: Koncový zákazník nebo integrátor má hodně identických strojů s Micro850 který jsou provozovány na stejném síti. PanelView 800 múže být použit pro přiřazení odlišných statických IP adres namísto DHCP serveru. Jiný scénář: řízení budov, SCADA/RTU a distribuované řídicí aplikace, kde síť obsahuje hodně identických kontrolérů. CIP Generic Message je použité na programovou změnu Modbus a Ethernet adresy, pokud je PLC v Run módu. UDFBs je k stažení ze sample code stránky.

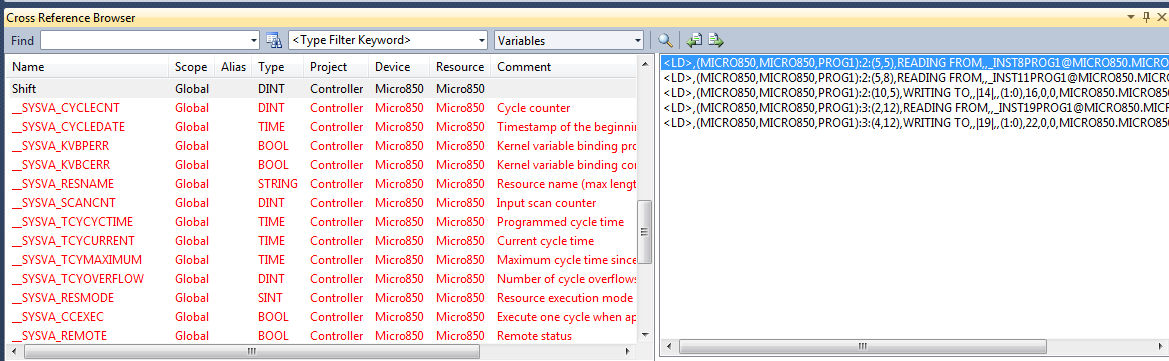

41 Vylepšený křížové odkazy Obsahuje reference z Micro800 mapovaných z PanelView 800 Jasně kategorizované informace referncí Křížové odkazy obsahují informace o použití proměnné z PLC v aplikaci pro panel Možnost zobrazení nepoužitých proměnných. In R8

43 DesignStation podporuje propojení PanelView 800 ke CompactLogix 5370 L1 Connected Components Workbench 'DesignStation' Release 9 podporuje kontrolér CompactLogix 5370 L1. Stačí přidat CompactLogix L1 a nakonfigurovat IP adresu Note: To make use of this feature PV800 Terminal Firmware required is v3.011(planned AFC End Dec 2015)

44 Je nutné namapovat proměnný PanelView 800 k proměnným Logix Namapovat proměnný PanelView 800 HMI Tags k Logix Controller tags Stejně jak s Micro800 Nutný firmware v3 Dá se využit excel pro kopírování tabulky a řádků PanelView 800 HMI Tags Controller Tag Address, se stejným jménem proměnný a adresovacím formátem jak v CompactLogix 5370 L1

46 Novinky ve firmwaru Release 10 Novinky v logickém editoru Zlepšení v použitelnosti a v logickém editoru pro Guardmaster 440C-CR30 bezpečnostní relé s firmware 10 a Connected Component Workbench software Release nové a jeden rozšířený funkční blok přidává flexibilitu a víc možností bezpečnostnímu relé Guardmaster 440C-CR30 při řešení bezpečnostních aplikací. Mute Enhancements Mode Selection Lock Control Status block

48 Představte si jednoduchý stroj Kolik dnů nebo týdnů Vám zabere z pouhého skicu vytvořit: Kompletní seznam součástek? Set CAD výkresů? Základní PLC logiku? Základní aplikaci pro panel? Projektovou dokumentaci? Jak hodnotný je pro Vás nástroj, který Vám ušetří 50% - 75% úsilí pro tyto úkoly?

49 Connected Components Accelerator Toolkit Nástroj Connected Components Accelerator Toolkit (CCAT) je navržen k snížení úsilí pro vývoj pomocí: Asistování při výběru produktů Počáteční CAD dokumentaci Vytváří základní aplikační kód pro PLC a panel Použitím tohoto nástroje Zredukujete čas na vývoj Zlepšíte produktivitu

50 Connected Components Accelerator Toolkit Summary CCAT obsahuje inženýrské nástroje pro automatizaci: Pro vývoj celé aplikace pro řízení strojů, Umožňující zredukovat čas a cenu návrhu stroje, Soustředit se na vlastnosti s přidanou hodnotou navrhovaného stroje. CCAT poskytuje: Výběr nejvíc používaného příslušenství z automatizaci potřebný pro návrh Jednoduché rozhraní na výběr produktů Uživatelské pojmenování produktů pro dokumentaci, BOM, CAD, program, HMI a proměnný

51 Connected Components Accelerator Toolkit Shrnutí Jakmile jsou produkty vybrány, CCAT je použije k AUTOMATICKÉ generaci souborů potřebných k vytvoření projektu. Vývojář následně upraví projekt dle potřeb konkrétní aplikaci pomocí standardního softwarového balíčku. Seznam součástek ProposalWorks - SW na výběr produktu a vytvoření nabídky/poptávky AutoCAD, eplan nebo jiný CAD software Connected Components Workbench pro konfiguraci a programování PDF prohlížeč Microsoft Word software Quick starts pro základní nastavení Projektová dokumentace Schémata zapojení, výkresy Projekt pro vizualizaci Konfigurace a základní program pro PLC

52 Connected Components Accelerator Toolkit Úvodní stránka Úvodní stránka pro Connected Components vývojové balíky usnadňuje proces návrhu Asistence při návrhu systému Výběr produktů a vytvoření seznamu součástek Konfigurace produktů, programování PLC a vytvoření vizualizaci

53 CCAT Zadávání produktů Zadávání a výběr produktů je jednoduché: 1. Je potřebné zadat počet a charakteristiku zařízení a přidat zařízení 2. Zadat pojmenování zařízení 3. V případě potřeby upřesnit výběr přes tlačítko EDIT 4. Upřesnit produkt

54 Shrnutí systému Shrnutí systému umožní: 1. Kontrolu produktů který byli vybráni 2. Vytvořit projekt

55 Vytváření projektu Použijí se produkty ze shrnutí systému Vytvoří se složka projektu, která obsahuje: Projektovou dokumentaci Seznam materiálů z ProposalWorks CAD výkresy Quick start dokumenty Connected Components Workbench software projekt, obsahující: PLC program HMI vizualizaci Set globálních proměnných

56 CCAT projektová složka Projektová dokumentace Projektová dokumentace obsahuje podrobnosti projektu a odkazy na vývojové dokumenty

57 CCAT projektová složka Seznam materiálu Jednotlivý produkty se dají doladit pomocí nástroje ProposalWorks.

58 CCAT projektová složka CAD výkresy Nákresy panelu a schémata produktů se dají používat s CAD softwarem.

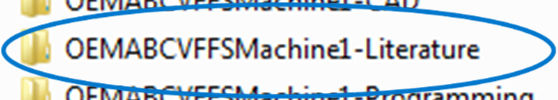

59 CCAT projektová složka - Literatura Quick Start návody obsahují informace k rychlému připojení a nastavení.

60 CCAT projektová složka PLC Program Předpřipravený programy umožňují základní obsluhu zařízení, řízení, čtení statusu, nastavení komunikaci aby jste se mohli věnovat samotné funkčnosti stroje.

61 CCAT projektová složka - vizualizace Předchystané obrazovky zrychlí spuštění stroje a hledání chyb.

62 CCAT projektová složka globální proměnný Názvy aplikaci a jednotlivých produktů jsou využity na vytváření proměnných pro tyto produkty.

63 CCAT vlastnosti Funkcionalita Instalace obsahuje Connected Components Workbench a ProposalWorks Umožňuje výběr pro automatizační úlohy z více než 40 produktových řad Product Building Blocks s CAD/Programového kódu/vizualizaci/quick Starts obsahující: Startery Soft Startery 2 rodiny frekvenčních měničů (PowerFlex 4M, PowerFlex 52x) 2 rodiny servo měničů (Kinetix 3/300), pro indexovací a PTO řízení DIN řízení teploty Řízení teploty na základě PLC

64 CCAT zdroje Lokální zaměstnance Rockwell Automation a ControlTech Objednejte si DVD s publikačním číslem CC-QR002 Stahujte ze stránek Přímí odkaz ke stažení

65 Shrnutí Řada kontrolérů Micro800 Cenově a výkonově optimalizované Plug-in a rozšiřující moduly Různé komunikační protokoly Jednoduché servo řízení Panely PV800 Pro mikro PLC + L1 CMX Různé komunikační protokoly Naležato/Nastojato 3 velikosti Connected Component Workbench Nástroj pro konfiguraci a programování PLC, měničů, bezpečnostního relé a vizualizaci Standarní a vývojová verze Ladder/ST/FB Connected Components Accelerator Toolkit BOM, CAD výkresy, vizualizace, program Zrychlení vývoje strojů Dokumentace

66 Děkuju za pozornost! CO900H
