1 R Bezpečnostní relé Guardmaster Inovační technologie v široké nabídce řešení pro řízení R

2 IN POWER RUN FAULT FORCE COMM OUT Micro830 Bezpečnostní relé Guardmaster Bezpečnostní relé Allen-Bradley Guardmaster od firmy Rockwell Automation kontrolují a monitorují bezpečnostní systém a umožňují spuštění stroje, provedení příkazů pro zastavení stroje nebo spuštění řídicích bezpečnostních funkcí. Bezpečnostní relé s jedinou funkcí jsou nejhospodárnějším řešením pro menší stroje, u nichž je k provedení bezpečnostní funkce zapotřebí specializované logické zařízení. Modulární konfigurovatelná bezpečnostní relé jsou vhodným řešením tam, kde je požadován velký a proměnlivý počet bezpečnostních zařízení s minimálním zónovým řízením. Nákladově efektivní jednoduchá řešení Rockwell Automation nabízí kompletní řadu flexibilních, škálovatelných bezpečnostních řešení Allen-Bradley, od jednoduchých bezpečnostních funkcí až po plně integrované systémy. Relé s jednou funkcí Další bezpečnostní výrobky Rockwell Automation... Bezpečnostní světelné závory a skenery Zařízení citlivá na tlak Blokovací spínače Lankové vypínače Povolovací spínače 2

3 VersaView 1500W I/O CHO DCHO I/O CHO DCHO 115 VAC RELAY VersaView 1500W RUN RUN FORCE BAT Logix5562S REM I/O RS232 PROG SAFETY RUN BAT Logix55LSP SAFETY TASK RUN FORCE SD CAL HART SERCOS Interface CAL Aplikace středního rozsahu Vysoce integrovaná řešení AC/DC OUT Konfigurovatelné bezpečnostní relé Bezpečnostní procesor a I/O Poznámka: Jedná se pouze o zorové aplikace. Aktuální řešení mohou být odlišná. GuardLogix a CompactLogix SmartGuard 600 Frekvenční měniče a servoměniče Tlačítka nouzového zastavení Bezkontaktní spínače 3

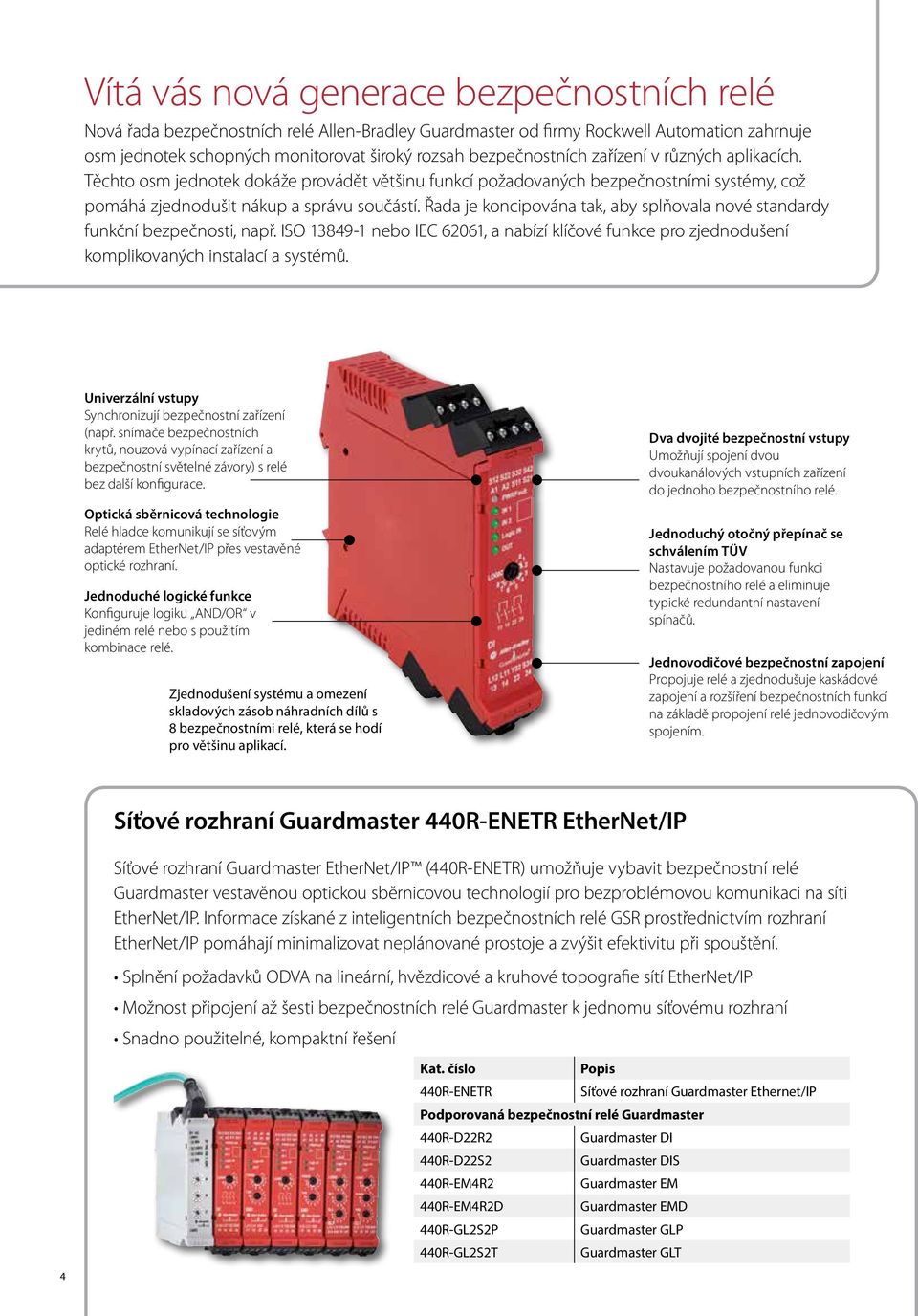

4 Vítá vás nová generace bezpečnostních relé Nová řada bezpečnostních relé Allen-Bradley Guardmaster od firmy Rockwell Automation zahrnuje osm jednotek schopných monitorovat široký rozsah bezpečnostních zařízení v různých aplikacích. Těchto osm jednotek dokáže provádět většinu funkcí požadovaných bezpečnostními systémy, což pomáhá zjednodušit nákup a správu součástí. Řada je koncipována tak, aby splňovala nové standardy funkční bezpečnosti, např. ISO nebo IEC 62061, a nabízí klíčové funkce pro zjednodušení komplikovaných instalací a systémů. Univerzální vstupy Synchronizují bezpečnostní zařízení (např. snímače bezpečnostních krytů, nouzová vypínací zařízení a bezpečnostní světelné závory) s relé bez další konfigurace. Optická sběrnicová technologie Relé hladce komunikují se síťovým adaptérem EtherNet/IP přes vestavěné optické rozhraní. Jednoduché logické funkce Konfiguruje logiku AND/OR v jediném relé nebo s použitím kombinace relé. Zjednodušení systému a omezení skladových zásob náhradních dílů s 8 bezpečnostními relé, která se hodí pro většinu aplikací. Dva dvojité bezpečnostní vstupy Umožňují spojení dvou dvoukanálových vstupních zařízení do jednoho bezpečnostního relé. Jednoduchý otočný přepínač se schválením TÜV Nastavuje požadovanou funkci bezpečnostního relé a eliminuje typické redundantní nastavení spínačů. Jednovodičové bezpečnostní zapojení Propojuje relé a zjednodušuje kaskádové zapojení a rozšíření bezpečnostních funkcí na základě propojení relé jednovodičovým spojením. Síťové rozhraní Guardmaster 440R-ENETR EtherNet/IP Síťové rozhraní Guardmaster EtherNet/IP (440R-ENETR) umožňuje vybavit bezpečnostní relé Guardmaster vestavěnou optickou sběrnicovou technologií pro bezproblémovou komunikaci na síti EtherNet/IP. Informace získané z inteligentních bezpečnostních relé GSR prostřednictvím rozhraní EtherNet/IP pomáhají minimalizovat neplánované prostoje a zvýšit efektivitu při spouštění. Splnění požadavků ODVA na lineární, hvězdicové a kruhové topografie sítí EtherNet/IP Možnost připojení až šesti bezpečnostních relé Guardmaster k jednomu síťovému rozhraní Snadno použitelné, kompaktní řešení Kat. číslo Popis 440R-ENETR Síťové rozhraní Guardmaster Ethernet/IP Podporovaná bezpečnostní relé Guardmaster 440R-D22R2 Guardmaster DI 440R-D22S2 Guardmaster DIS 440R-EM4R2 Guardmaster EM 440R-EM4R2D Guardmaster EMD 440R-GL2S2P Guardmaster GLP 440R-GL2S2T Guardmaster GLT 4

5 Bezpečnostní relé Guardmaster POPIS BEZPEČNOSTNÍ RELÉ ROZŠIŘUJÍCÍ RELÉ KONTROLA PŘÍSTUPU Guardmaster DI/DIS Sdružení funkce dvou bezpečnostních relé do jednoho elektromechanického (DI) nebo olovodičového (DIS) relé Guardmaster SI/CI Ideální pro bezpečnostní funkce s použitím jednoho dvoukanálového nebo jednokanálového bezpečnostního zařízení. Ideálně přizpůsobené pro globální funkci nouzového zastavení v kombinaci s dalším relé GSR Guardmaster EM/EMD Snadné přidání 4 N.C. okamžitých (EM) nebo zpožděných (EMD) výstupů k systému Guardmaster GLT/GLP Vyvinuto pro aplikace vyžadující monitorování času zastavení, klidového stavu nebo bezpečného omezení rychlosti pro kontrolu přístupu, aby se mohly odemknout ochrany, když zařízení dosáhne bezpečného stavu. Vlastnosti Vhodné pro aplikace do PLe, kat. 4 podle normy ISO a SIL CL3 podle normy IEC Dva dvoukanálové vstupy Otočný přepínač konfiguruje automatický nebo ruční režim, popř. monitorovaný ruční reset a logiku vstupů AND/OR Univerzální vstupy jsou kompatibilní s blokovacími prvky, světelnými závorami, bezpečnostními rohožemi, nouzovými zastaveními a jednotkou SensaGuard Jednovodičový bezpečnostní vstup a výstup pro kaskádové zapojení bezpečnostních relé a rozšíření o výstupní moduly při splnění požadavků normy SIL 3, PLe Model DI DIS SI CI EM EMD GLT GLP Katalogové číslo 440R-D22R2 440R-D22S2 440R-S12R2 440R-S13R2 440R-EM4R2 440R-EM4R2D 440R-GL2S2T 440R-GL2S2P Typ vstupu Bezpečnostní výstupy Diagnostika Konfigurace Pouzdro Elektrické napájení Bezpečnostní klasifikace Certifikace 2 univerzální bezpečnostní vstupy, 2 NO 2 PNP LED kontrolky, 1 PNP Aux, optická sběrnice Vhodné pro aplikace do PLe, kat. 4 podle normy ISO a SIL CL3 podle normy IEC Otočný přepínač konfiguruje automatický nebo ruční režim, popř. monitorovaný ruční reset Univerzální vstupy jsou kompatibilní s blokovacími prvky, světelnými závorami, bezpečnostními rohožemi, nouzovými zastaveními a jednotkou SensaGuard Jednovodičový bezpečnostní výstup se připojuje pro řízení dalších bezpečnostních relé, např. jako globální nouzové zastavení a rozšíření o výstupní moduly při splnění požadavků normy SIL 3, PLe 1 univerzální bezpečnostní vstup, 2 NO 3 NO 4 NO LED kontrolky 1 NC, optická sběrnice Rotační spínač Namontováno na liště DIN 22,5 mm 24 V DC SILcl 3 podle normy IEC CE, culus, C-Tick, CCC, S-Mark Vhodné pro aplikace do PLe, kat. 4 podle normy ISO a SIL CL3 podle normy IEC Čtyři okamžité nebo zpožděné bezpečnostní výstupy a jeden pomocný výstup PNP Ovládání jednovodičovým m pro rozšíření výstupů modulu GSR při splnění požadavků normy SIL 3, PLe Verze s časovým spínačem umožňuje používat zpožděné zapínací, zpožděné vypínací a krokovací výstupy, které lze konfigurovat pomocí otočných přepínačů Vstup Jog (EMD) 4 NO zpožděné 2 univerzální bezpečnostní vstupy, Časové monitorování zastavení LED kontrolky, 1 PNP Aux, optická sběrnice Koncipováno pro splnění požadavků PLe, kat. 4 podle normy ISO a SIL CL3 podle normy IEC Možnost použití pro kategorii zastavení 0 a 1 Otočný přepínač konfiguruje typ resetu a režim monitorování rychlosti (GLP) nebo dobu zpoždění (GLT) GLT: Umožňuje přístup, když uplyne maximální doba zastavení zařízení a je dosažen klidový stav Kombinace dvou okamžitých a dvou zpožděných spínacích výstupů GLP: 2 PNP vstupy bezdotykového senzoru pro monitorování klidového stavu nebo nízké rychlosti za účelem umožnění přístupu, když zařízení dosáhne bezpečné rychlosti Podporuje standardní bezdotykové spínače při zachování bezpečnostní klasifikace až do PLd podle normy ISO , SILcl 2 podle normy IEC univerzální bezpečnostní vstup, 2 vstupy bezdotykových spínačů pro monitorování rychlosti 2 PNP 2 Lock 5

6 Softwarově konfigurovatelné bezpečnostní relé Bezpečnostní relé Allen-Bradley Guardmaster 440C-CR30 je flexibilní, nákladově efektivní a snadno použitelné konfigurovatelné bezpečnostní relé, ideální pro aplikace vyžadující 4 až 9 bezpečnostních okruhů a řídící nejvýše 5 zón. Dva plug-in porty Podporuje plug-in moduly Micro800 (2080) a nabízí flexibilní, škálovatelné řešení. Vestavěný sériový port Modbus RTU Komunikuje s panely PanelView component nebo procesory Micro vestavěných bezpečnostních I/O bodů Poskytuje flexibilní řešení pro aplikace vyžadující více bezpečnostních zón. Kompaktní provedení Optimalizuje prostor v rozvaděči Rychlá a snadná konfigurace pomocí softwaru Connected Components Workbench Předem definované bloky bezpečnostních funkcí typu drag-and-drop zjednodušují programování. Connected Components Software Connected Components Workbench je speciálně vytvořen tak, aby pomáhal plnit současné požadavky díky řadě aplikačních řešení. Connected Components obsahuje sadu nástrojů, programovací software a výrobky, které pomáhají vytvořit bezpečnostní a standardní řešení řízení, včetně: Mikroprocesory Rozhraní obsluhy Konfigurovatelná bezpečnostní relé Měniče a stykače Tento komplexní přístup pomáhá rychleji projektovat a vyvíjet stroje. Prohlédněte si možnosti našeho softwarově konfigurovatelného bezpečnostního relé Guardmaster 440C-CR30 ve virtuální brožuře na webové stránce ab.com. 6 Naskenujte tento kód a prohlédněte si více informací o bezpečnostních relé na stránce ab.com.

7 Smíšená bezpečnostní a standardní řízení Ačkoli je softwarově programovatelné bezpečnostní relé 440C-CR30 nákladově efektivním a snadno použitelným řešením pro bezpečnostní aplikace, může se bez problémů používat také se standardními řídicími jednotkami neplnícími bezpečnostní funkce. Softwarově konfigurovatelné bezpečnostní relé Guardmaster 440C-CR30 v kombinaci s procesory Micro800, měniči PowerFlex a rozhraními součástí PanelView pro obsluhu nabízí klíčové řešení pro váš samostatný stroj. Standardní řízení Bezpečnostní řízení Panel View Component EtherNet/IP Stratix 2000 USB Micro830 /Micro C- CR30 PowerFlex třídy 4 a 7 a NG2 Komunikace peer-to-peer = dočasné připojení = trvalé propojení bezpečnostních obvodů Specifikace Typ I/O Počet KATALOGOVÉ ČÍSLO Komunikační porty, vestavěné Základní programovací port Základní digitální I/O body (viz Typy a počet vstupů/ výstupů) 440C-CR30-22BBB USB 2.0 (neizolovaný) RS232 neizolovaný sériový USB 2.0 (neizolovaný) Lze použít libovolný standardní USB kabel tiskárny Základní počet plug-in modulů 2 Maximální počet digitálních I/O (1) 38 Podporované typy plug-in modulů Elektrické napájení IQ4OB4, digitální 4 vstupy, 4 výstupy 2080-OW4I, 4 reléový výstup 2080-OB4, 4 PNP zdrojový výstup 2080-IQ4, 4 digitální vstupy Paměťový modul 2080-MEMBAK-RTC Vestavěné elektrické napájení 24 V DC, volitelně k dispozici externí elektrické napájení 120/240 V AC Pouze vstup (spotřebič 24 V DC) 10 Vstupní víceúčelová svorka: Vstup (spotřebič 24 V DC) Jednovodičový bezpečnostní vstup Víceúčelová svorka: Vstup (spotřebič 24 V DC) Zkušební výstup Výstup (zdroj 24 V DC) Pouze výstup (zdroj 24 V DC) 2 Výstupní víceúčelová svorka: Výstup (zdroj 24 V DC) Jednovodičový bezpečnostní výstup (1) Maximální počet digitálních I/O předpokládá, že jsou použity 8bodové digitální I/O plug-in moduly (např IQ4OB4) na všech dostupných plug-in slotech. Standardní digitální vstupy se mohou používat jen pro jiné než bezpečnostně klasifikované diagnostiky a řízení, jako jsou resety, senzory mutingu nebo zpětnovazební okruhy monitorování externích zařízení Software Connected Components Workbench 7

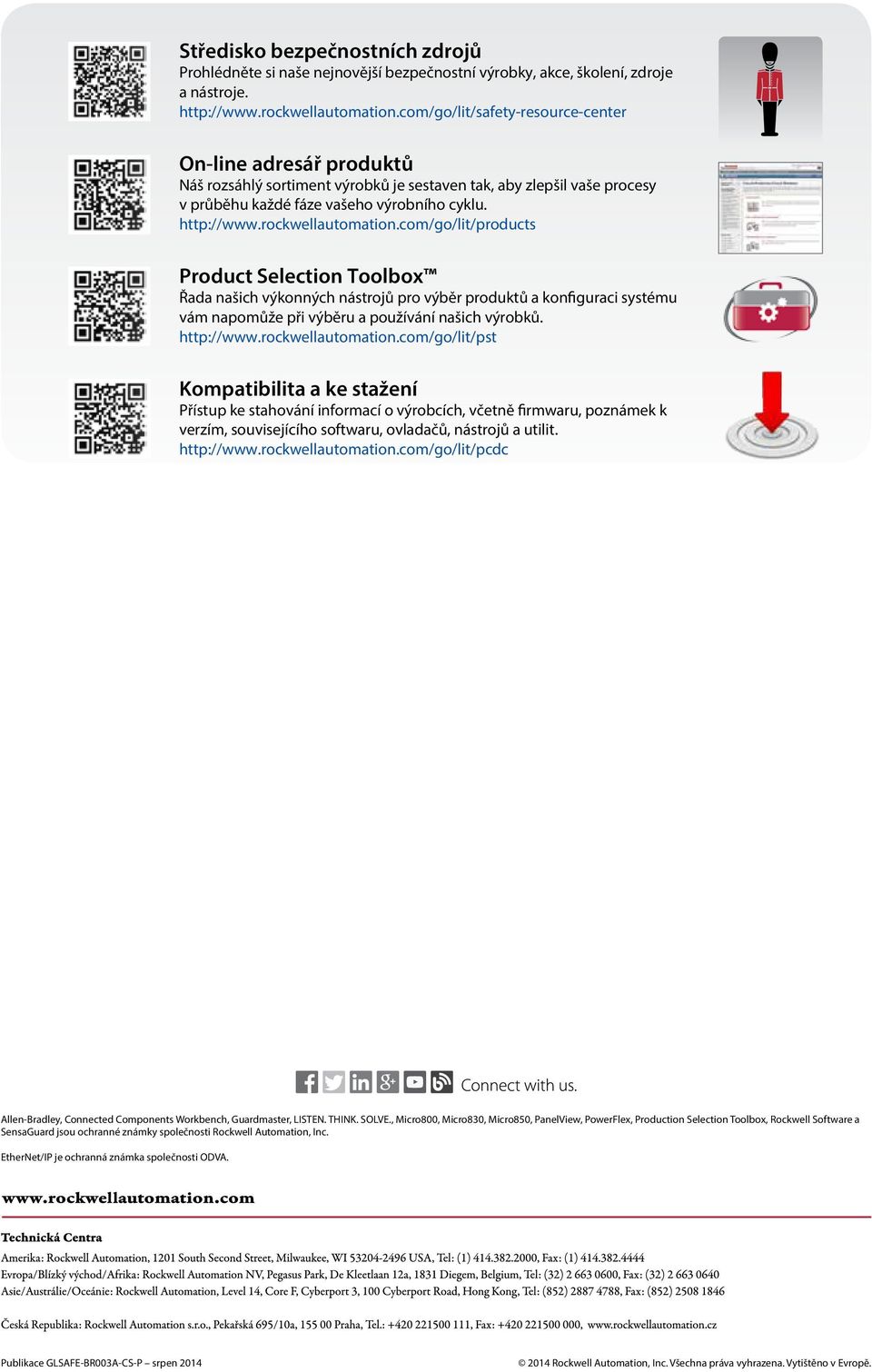

8 Středisko bezpečnostních zdrojů Prohlédněte si naše nejnovější bezpečnostní výrobky, akce, školení, zdroje a nástroje. On-line adresář produktů Náš rozsáhlý sortiment výrobků je sestaven tak, aby zlepšil vaše procesy v průběhu každé fáze vašeho výrobního cyklu. Product Selection Toolbox Řada našich výkonných nástrojů pro výběr produktů a konfiguraci systému vám napomůže při výběru a používání našich výrobků. Kompatibilita a ke stažení Přístup ke stahování informací o výrobcích, včetně firmwaru, poznámek k verzím, souvisejícího softwaru, ovladačů, nástrojů a utilit. Allen-Bradley, Connected Components Workbench, Guardmaster, LISTEN. THINK. SOLVE., Micro800, Micro830, Micro850, PanelView, PowerFlex, Production Selection Toolbox, Rockwell Software a SensaGuard jsou ochranné známky společnosti Rockwell Automation, Inc. EtherNet/IP je ochranná známka společnosti ODVA. Publikace GLSAFE-BR003A-CS-P srpen Rockwell Automation, Inc. Všechna práva vyhrazena. Vytištěno v Evropě.
