1 eop s čipem Porovnání realizace v ČR a Německu Ing. Ivo Rosol, CSc. Smart Cards & Devices Forum

2 Téma prezentace Smart karty a zařízení vybavené čipy jsou všude kolem nás, nejnověji také v občanských průkazech vydávaných v ČR od začátku letošního roku. z jakého důvodu se umísťuje čip do ID dokladů k čemu slouží čip v eop vydávané v ČR srovnání s německým eop 2

3 Úloha čipu u eid dokladu Hybridní doklady kombinace klasického papírového dokladu s elektronickým čipem umožňují klasickou, elektronickou nebo kombinovanou inspekci dokladu. Čip v dokladu je nový bezpečnostní element, který umožňuje: zlepšit odolnost proti padělání dokladu pasivní autentizace (elektronicky podepsané údaje, včetně údajů vytištěných na dokladu) aktivní autentizace/eac (zajištění pravosti čipu, odolnost proti kopírování) řídit přístup k údajům uloženým na čipu (EAC) uložit biometrické údaje držitele pro posílení vazby mezi dokladem a držitelem s možností automatické kontroly využití on-line služeb (elektronická identita, využití služeb IAS) 3

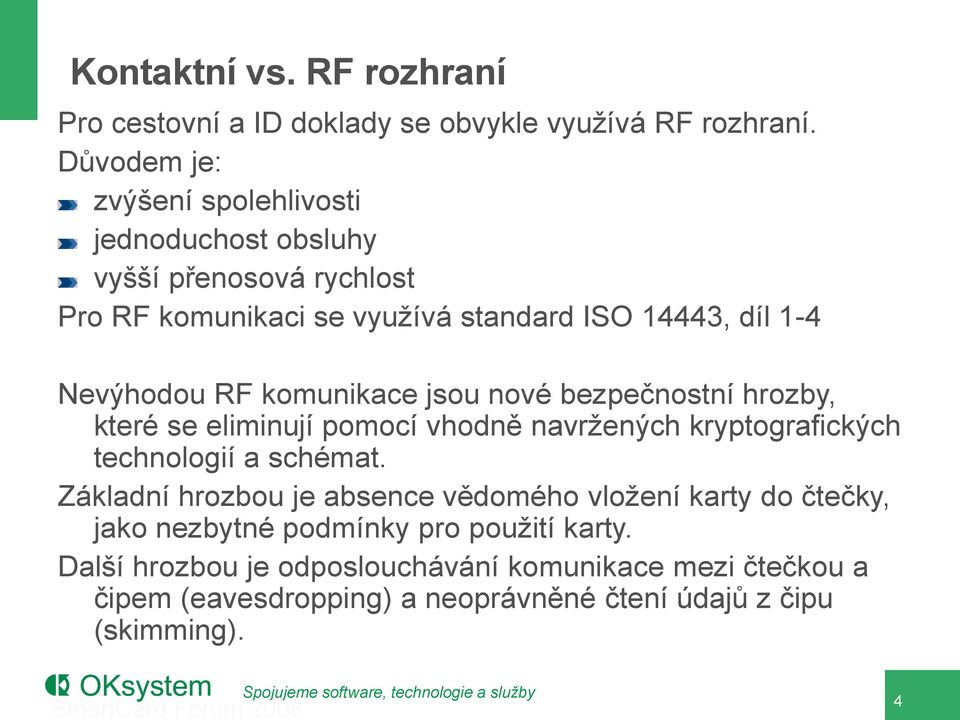

4 Kontaktní vs. RF rozhraní Pro cestovní a ID doklady se obvykle využívá RF rozhraní. Důvodem je: zvýšení spolehlivosti jednoduchost obsluhy vyšší přenosová rychlost Pro RF komunikaci se využívá standard ISO 14443, díl 1-4 Nevýhodou RF komunikace jsou nové bezpečnostní hrozby, které se eliminují pomocí vhodně navržených kryptografických technologií a schémat. Základní hrozbou je absence vědomého vložení karty do čtečky, jako nezbytné podmínky pro použití karty. Další hrozbou je odposlouchávání komunikace mezi čtečkou a čipem (eavesdropping) a neoprávněné čtení údajů z čipu (skimming). SmartCard Forum

5 Základní kryptografické zabezpečení dokladů - BAC BAC je protokol sloužící k vygenerování dočasných klíčů s nízkou entropií pro vybudování bezpečného komunikačního kanálu mezi čipem a terminálem (SM). Odvozuje přístupové klíče z vybraných údajů, vytištěných v strojově čitelné zóně (MRZ) číslo dokladu (9 znaků), datum narození držitele dokladu (6 znaků) a datum konce platnosti dokladu (6 znaků). Všechny tyto údaje jsou chráněny kontrolní číslicí, která umožňuje detekovat chyby při optickém čtení údajů. 5

6 Kryptografické zabezpečení dokladů - PACE PACE je protokol sloužící k vygenerování dočasných klíčů s vysokou entropií pro vybudování bezpečného komunikačního kanálu mezi čipem a terminálem (SM) na základě znalosti sdíleného tajemství (hesla sdíleného mezi personalizovaným čipem a tělem dokladu nebo držitelem). Heslo není většinou spojeno s hodnotami, které může útočník odhadnout (datum narození, konec platnosti dokladu): Card Access Number (CAN) logické číslo, které může být statické, nebo dynamické. Statická forma může být vytištěna na dokladu, dynamická zobrazena na displeji dokladu Personal Identification Number (PIN) krátké heslo, které je známé výhradně držiteli dokladu Machine Readable Zone (MRZ) heslo odvozené z MRZ, které je možné použít pro PACE i BAC (pro zpětnou kompatibilitu) 6

7 Kryptografické zabezpečení dokladů Metoda Výhoda Nevýhoda PA Autenticita LDS Neodstraňuje klonování a substituci čipu AA Zabraňuje klonování a výměně čipu Vyžaduje kryptografický čip, neodstraňuje sémantiku výzvy BAC Zabraňuje neoprávněnému čtení a odposlouchávání komunikace mezi čipem a oprávněným terminálem Vyžaduje kryptografický čip, klíče mají nízkou entropii (34 73 bitů) PACE EAC/EACv2 Náhrada BAC, odvozuje klíče s vysokou entropií na základě sdíleného hesla Zabraňuje neoprávněnému přístupu k citlivým biometrickým údajům, zabraňuje klonování čipu Vyžaduje kryptografický čip s podporou PACE Vyžaduje komplexní infrastrukturu PKI SmartCard Forum

8 elektronický občanský průkaz 8

9 Občanské průkazy Od je vydáván občanský průkaz se strojově čitelnými údaji (3 řádky MRZ), s čipem nebo bez čipu. Je vyroben ve formě plastové karty ve formátu ID-1 (54 x 85,6 mm). OP je personalizován technologií laserového gravírování. Za vydání OP s čipem je stanoven správní poplatek 500 Kč. Do čipu je přípustné nahrát pouze kvalifikované certifikáty, vydané k datům pro ověření zaručeného elektronického podpisu ( 17b ZoEP). Tuto službu nabízejí všichni akreditovaní poskytovatelé certifikačních služeb 9

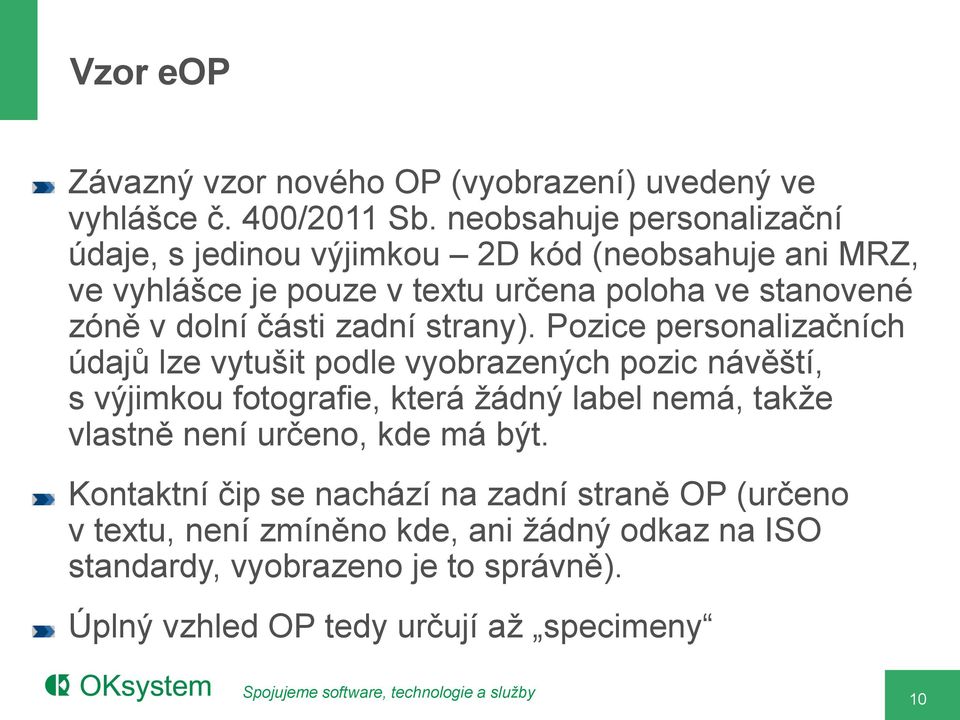

10 Vzor eop Závazný vzor nového OP (vyobrazení) uvedený ve vyhlášce č. 400/2011 Sb. neobsahuje personalizační údaje, s jedinou výjimkou 2D kód (neobsahuje ani MRZ, ve vyhlášce je pouze v textu určena poloha ve stanovené zóně v dolní části zadní strany). Pozice personalizačních údajů lze vytušit podle vyobrazených pozic návěští, s výjimkou fotografie, která žádný label nemá, takže vlastně není určeno, kde má být. Kontaktní čip se nachází na zadní straně OP (určeno v textu, není zmíněno kde, ani žádný odkaz na ISO standardy, vyobrazeno je to správně). Úplný vzhled OP tedy určují až specimeny 10

11 Vzor a provedení Vyhláška č. 400/2011 Specimen 11

12 Současné funkce čipu v eop Funkce pro držitele: Do kontaktního čipu lze uložit kvalifikovaný certifikát Funkce pro kontrolu: Čip obsahuje aplikaci, která umožňuje zkontrolovat, že čip patří k tělu karty pomocí digitálního podpisu čísla dokladu. Funkce pro světlé zítřky eop: Aplikace dále umožňuje zjistit velikost volné paměti na čipu. 12

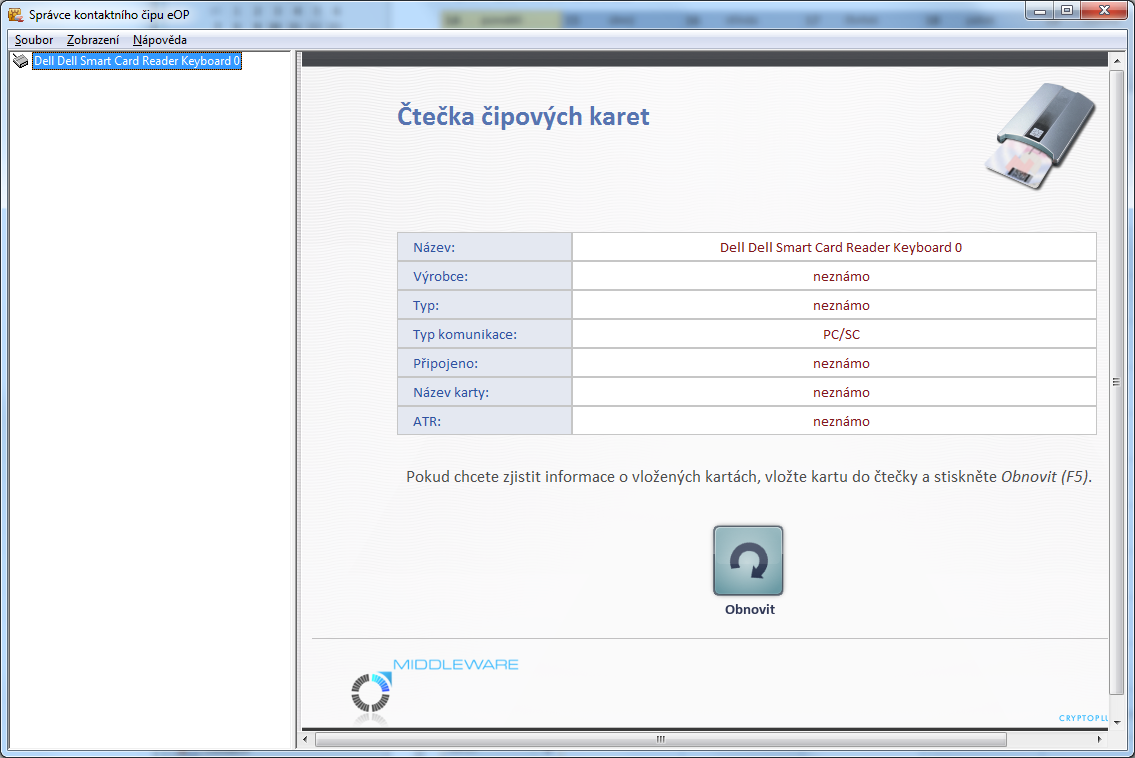

13 Middleware pro eop Podporováno zatím pouze prostředí MS Windows (XP, Vista, 7, Server 2003, Server 2008). 13

14 Počty vydaných eop K dnešnímu dni bylo od začátku roku vydáno asi eop s čipem z celkem OP, cca 1,6% z celkového počtu. Po počátečním boomu, kdy v lednu bylo vydáno eop s čipem ze OP, se čísla ustálila na asi eop/měsíc z celkového počtu , cca 1% z celkového počtu. Správní poplatky, které jsou příjmem obcí, činí nezanedbatelných 500 mil. Kč (při 1% eop!). Počty vydaných QC na eop nelze podle prohlášení poskytovatelů zjistit (to je pochopitelné). 14

15 Co čip eop neobsahuje (a měl by) aplikaci eop data vytištěná na OP by měla být uložena na čipu a chráněna minimálně pasivní autentizací, případně dalšími sofistikovanějšími mechanismy aplikaci Cestovní doklad ve formě kompatibilní ke specifikacím ICAO vyžaduje bezkontaktní rozhraní aplikaci pro identifikaci a autentizaci aplikaci umožňující kryptografickou kontrolu pravosti elektronické služby na základě ověření CV certifikátů 15

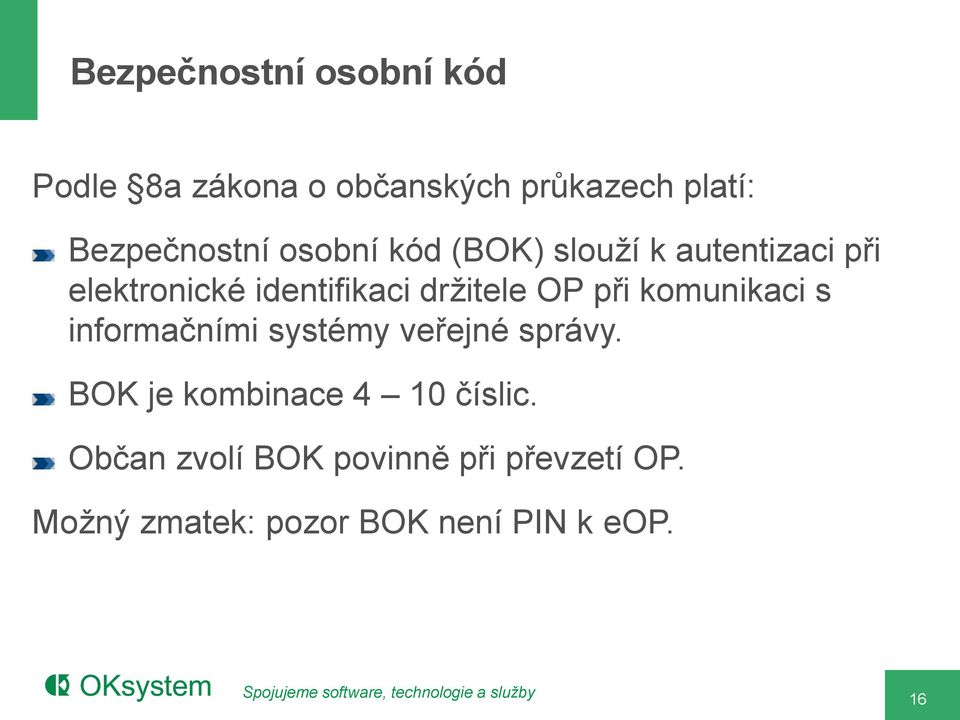

16 Bezpečnostní osobní kód Podle 8a zákona o občanských průkazech platí: Bezpečnostní osobní kód (BOK) slouží k autentizaci při elektronické identifikaci držitele OP při komunikaci s informačními systémy veřejné správy. BOK je kombinace 4 10 číslic. Občan zvolí BOK povinně při převzetí OP. Možný zmatek: pozor BOK není PIN k eop. 16

17 Chybný předpoklad Volně podle Jiří Peterka: Původní představa MV o eop, i když nebude obsahovat čip: Nové občanky jsou totiž v jistém smyslu dvoudílné: kus plastu, velikosti platební karty, se strojově čitelnými zónami a s čipem nebo bez něj, je pouze prvním dílem průkazu. Tím druhým je obsah, uložený v základních registrech a v navazujících agendových informačních systémech. První díl občanky bude minimalizován co do údajů, které obsahuje, a bude sloužit jen pro nejzákladnější identifikaci svého držitele (jak se jmenuje, jak vypadá). Především ale bude sloužit jako ukazatel (index) do druhého dílu, kde už budou obsaženy detailnější údaje: v základním registru obyvatel: jméno, příjmení, adresa místa pobytu, datum, místo a okres narození, státní občanství, čísla elektronicky čitelných identifikačních dokladů a záznam o zpřístupnění datové schránky. Údaje o adresách jsou fakticky vedeny jako odkazy do jiného základního registru (územní identifikace, adres a nemovitostí), v agendovém informačním systému evidence obyvatel: rodinný stav, vznik nebo zánik registrovaného partnerství, rodné číslo, zbavení nebo omezení způsobilosti k právním úkonům, ev. údaje o opatrovníkovi v evidenci občanských průkazů: digitální zpracování podoby občana a jeho podpisu, číslo občanského průkazu, datum vydání, datum skončení platnosti a označení úřadu, který jej vydal. ALE: OP a eop neslouží pouze pro veřejnou správu a mimo ní není přístup ani k základním registrům, ani k BOK. 17

18 Německý elektronický občanský průkaz 18

19 Německý eid Od 1. listopadu 2010 vydává Spolkové ministerstvo vnitra nový identifikační dokument ve formátu plastové karty formátu ID1 s bezkontaktním elektronickým čipem, který je označován zkratkou IDD. Za vydání nového dokladu je stanoven poplatek 28,80 pro osoby od 24 let s platností na 10 let a 22,80 pro osoby pod 24 let s platností na 6 let. Velikosti kreditní karty, materiál PC Bezkontaktní čip v kartě Základní infornace na portálu: 19

20 Vlastnosti čipu RF komunikace ISO typ A ISO 7816 kryptografie ECC a AES, TRNG certifikován jako SSCD podle německého zákona o elektronickém podpisu 20

21 Německý eid vzhled a fyzické bezpečnostní prvky vícebarevné giloše mikrotext UV potisk 4 - OVI (opticky variabilní barvy) 5 - holografický portrét 6-3D Spolková orlice 7 - kinematické pohybové struktury 8 - makro písmo 9 - inverze kontrastu 10 - strojově kontrolovatelná struktura 11 - integrační technika barvy (Innosec Fusion ) laserové gravírování 13 - taktilní vlastnosti laserového gravírování 17 - logo personálního dokladu 18 - melírované vlákna 19 - ražba na povrchové vrstvě 21 - sklopný obrázek laserový 22 - strojově čitelná zóna (MRZ) 23 - personalizovaný bezpečnostní proužek 21

22 Data vytištěná na kartě Sériové číslo (4auth. ID + 5 pseudonáhodných číslic) Příjmení a rodné příjmení Křestní jméno Akademický titul Datum a místo narození Národnost Datum konce platnosti dokladu Fotografie (jpeg2000) Podpis Přístupové číslo karty (CAN) pro PACE Barva očí Výška Datum vydání Vydavatel Adresa Náboženské nebo umělecké jméno 22

23 Data uložená na čipu - 1 Všechna data vytištěná na kartě jsou též uložena v čipu. Data, která je možné držitelem uvolnit pro on-line funkce: Jméno a příjmení Datum a místo narození Adresa a PSČ Pseudonym akademické tituly Společně s uvolněnými údaji je současně zaslána informace o platnosti dokladu. 23

24 Data uložená na čipu - 2 Pouze pro následující, zákonem určené úřady: orgány činné v trestním řízení celní správa daňové vyšetřovací jednotky spolkových zemí úřady vydávající občanské průkazy a cestovní doklady je povoleno použít následující údaje k ověření pravosti dokladu a totožnosti jeho držitele: Digitální fotografie držitele Otisky 2 prstů - volitelně, držitel se rozhodne, zdali chce mít otisky prstů uloženy na čipu: Sériové číslo dokladu 24

25 Interní organizace dat na čipu Data na čipu jsou organizována ve 3 aplikacích: biometrická aplikace stejný formát jako u epasu podle ICAO Doc 9303 part 3 eid aplikace podpisová aplikace pro kvalifikované podpisy (v ZoEP není) 25

26 Otisky prstů Uložení otisků prstů žadatele je volitelná (dobrovolná) funkce pouze vyjmenované státní úřady mohou použít otisky prstů a to výhradně pro identifikaci otisky nejsou uloženy v žádné databázi a po výrobě karty jsou smazány ze systému a zůstávají pouze na kartě 26

27 Hesla CAN je 6-ti místné náhodné desítkové číslo Card Access Number, které se používá jako heslo pro PACE k navázání SC protokolu mezi kartou a terminálem a dále k umožnění 3. pokusu o zadání PIN (ochrana proti DoS útoku na bezkontaktní rozhraní čipu). PACE a CAN se používá jako modernější náhrada protokolu BAC u epasů 1. a 2. generace, kdy se využívala jako důkaz držení pasu a pro získání klíče pro přístup k DG1 a DG2 Data z MRZ (SHA-1 (číslo dokumentu, datum narození, datum konce platnosti)) pro BAC eid PIN (operační PIN) je 6 místné číslo známé pouze držiteli karty. Operační PIN může změnit držitel se znalostí původní hodnoty PIN, nebo autorita, která provede autentizaci terminálu Transportní PIN je 5 místné číslo zaslané držiteli, nelze použít pro autentizaci držitele, pouze k nastavení operačního PIN Signature PIN pro kvalifikovaný podpis. Při vydání dokladu není nastaven. Blokuje se po 3 neplatných zadáních. PUK 10 místné číslo zaslané držiteli. Odblokovává eid PIN i Signature PIN. Blokuje se pro 10 neplatných zadáních. 27

28 Autentizační metody PACE Password Authenticated Connection Establishment podle BSI-TR Slouží k navázání bezpečné komunikace (šifrované s kontrolou integrity) mezi čipem a terminálem a k ustanovení sdíleného tajemství mezi terminálem a čipem. TA2 Terminal Authentication v2 podle BSI-TR TA2 slouží k autorizaci přístupového práva terminálu respektive poskytovatele služeb. Povinné pro všechna data s výjimkou DG1 a DG2. PA Passive Authentication podle ICAO 9303 CA2 Chip Authentication v2 podle BSI-TR Tyto kryptografické protokoly umožňují přistupovat k datům uloženým na čipu podle General Authentication Procedure definované v BSI-TR

29 On-line funkce On-line identifikace identifikace má vlastní 6 místný PIN autorizační certifikát poskytovatele on-line služeb určuje maximální rozsah přístupu k údajům na kartě uživatel navíc vždy povoluje, zda poskytovateli poskytne přístup k údajům a v jakém rozsahu data jsou vždy přenášena zabezpečeným šifrovaným spojením Zaručený elektronický podpis podpis má vlastní podpisový PIN je k dispozici PIN-pad čtečka s displejem 29

30 30

31 Aktivace on-line funkcí Nově personalizovaná karta je chráněna kódy PIN a PUK (přepravní/aktivační kódy), které jsou zaslány držiteli v bezpečnostní obálce. Před prvním použitím on-line funkcí je nutno kartu aktivovat a změnit aktivační PIN na 6 místný osobní PIN Po 2 neplatných zadáních PIN je nutno zadat přístupový kód CAN, personalizovaný na lícové straně dokladu. Po 3 neplatných zadáních je PIN blokován. Odblokovat PIN lze zadáním kódu PUK, po 10 neplatných zadáních je PUK blokován. Resetovat PUK může pouze vydavatel (v ČR nelze). On-line funkce lze kdykoli zablokovat, telefonicky nebo osobně na úřadě. K tomu je nutné sdělit heslo pro blokování, které bylo zasláno držiteli poštou. Podpisové certifikáty je nutno odvolat zvlášť u poskytovatele certifikačních služeb. 31

32 Výhody on-line funkcí získání informace a jistoty o identitě poskytovatelů on-line služeb na základě osvědčení o registraci (CV certifikátu) poskytovatele služby poskytnutí ověřené informace o identitě držitele dokladu eliminace on-line útoků, zaměřených na sociální inteligenci typu phishing. Poskytovatel falešných stránek nemá CV certifikát ověřitelný na kartě, karta tak chrání svého držitele jsou posílána pouze ta data, která je nutné získat lze zajistit ochranu nezletilých před on-line službami, které smí používat pouze plnoletí 32

33 Speciální on-line funkce Omezená informace o věku držitele doklad místo celého data narození pouze zodpoví, zdali bylo dosaženo požadovaného věku (například plnoletosti) Omezená informace o adrese pobytu doklad místo celé adresy pouze zodpoví, zdali je bydliště v požadované hierarchicky členěné lokalitě. Tato informace je uložena v DG18 Community ID: Spolková země 2 číslice, administrativní oblast 1 číslice, město nebo okres 2 číslice, obec 3 číslice Omezená informace o identitě přístup pod číselnými identifikátory doklad poskytne pro každou on-line službu bezvýznamovou unikátní posloupnost čísel, identifikujících držitele k této službě (např. pro internetová fóra) 33

34 Příklady použití DE eid Seznam on-line aplikací na portále Zákaznický management například uzavírání pojistek přes internetový portál pojišťoven. Potvrzení stáří držitele e-id při nákupu produktů omezených určitou věkovou hranicí Potvrzení bydliště držitele e-id používá se pro slevy v rámci cestovního ruchu, které jsou určeny pouze pro občany z jiných regionů. Přístup pod bezvýznamovým identifikátorem ( cookie na kartě ) používá se pro zjednodušení přihlašovacího procesu a znovu poznání občana pro internetové aplikace, což zvyšuje bezpečnost ochrany osobních údajů. Podpisové funkce elektronický podpis a komunikace em Online administrativní postupy např. přihlašování psů Bezpečné y a d y (komunikační prostředek pro výměnu dokumentů). 34

35 Příklady použití DE eid Online ID funkce pro použití v bankomatech a na internetu (k dispozici na vyžádání od věku 16 let) Digitální fotografie a otisky prstů pro jednoznačnou identifikaci držitele Kvalifikovaný elektronický podpis (zaručený elektronický podpis založený na kvalifikovaném certifikátu, vytvořený pomocí bezpečného zařízení pro vytváření elektronických podpisů) Pokročilé bezpečnostní funkce Zvláštní ochrana biometrických údajů 35

36 Čtečky karet Doporučené čtečky mají certifikaci podle specifikace BSI-TR (10 čteček). Vláda uvolnila finanční podporu 24 M EUR pro cca 1,5 mil. sad s čtečkou zdarma nebo za sníženou cenu. základní čtečka, kde PIN je zadáván na klávesnici počítače (nebezpečí škodlivého kódu, keylogger). PIN je možné zadat z virtuální klávesnice na obrazovce (AusweisApp) standardní PIN-pad čtečka s klávesnicí a displejem komfortní PIN-pad čtečka s klávesnicí, displejem a kryptografickým modulem certifikovaným podle CC na úroveň zabezpečení EAL4+. Tato čtečka je povinná pro podpisové funkce, má certifikát SigG/SigV podle specifikace QES (REINERSCT Cyber Jack RFID komfort). 36

37 Software AusweisApp middleware a správce karty. Specifikace je založena na ecard API Framework, TR03112, vydané BSI (Spolkový úřad pro informační bezpečnost). Windows XP/Vista/7, IE 6 9, Mozilla Firefox Linux distribuce Ubuntu, Debian a opensuse Mac OS v přípravě 37

38 Infrastruktura Provozovatel kořenové CA Bundesamt für Sicherheit in der Informationstechnik (BSI) Spolkový úřad pro informační bezpečnost Registrační autorita pro schvalování přístupových certifikátů a služba blokování - Bundesverwaltungsamt (BVA) Spolkový úřad pro správu Technické specifikace (BSI): BSI-TR EAC a PACE BSI-TR ecard API BSI-TR architektura BSI-TR eid serveru 38

39 Infrastruktura PKI certifikáty pravosti PKI pro kontrolu pravosti 2 úrovně, certifikáty X.509 kořenová CSCA, provozovaná Bundesamt für Sicherheit in der Informationstechnik (BSI) Spolkový úřad pro informační bezpečnost. CSCA vydává certifikáty pro výrobce dokladů, který provozuje entitu Document Signer Určitá data uložená na čipu jsou digitálně podepsána DS při personalizaci dokladu. Tento podpis je kontrolován pomocí certifikátů pravosti. 39

40 Infrastruktura PKI certifikáty přístupu PKI pro řízení přístupu, podle BSI TR úrovně, CV certifikáty podle ISO kořenová CVCA, provozovaná BSI CVCA vydává certifikáty pro několik entit Document Verifier DV DV vydávají certifikáty pro inspekční systémy (IS), autentizační terminály a podpisové terminály Čip nemá vlastní hodiny reálného času pro ověření platnosti certifikátu, používá a aktualizuje proto přibližný syntetický čas, odvozený z data vydání důvěryhodných certifikátů CVCA, DV a dále z oficiálních německých IS a autentizačních terminálů. 40

41 Infrastruktura PKI certifikáty přístupu Přístupové certifikáty pro komerční a zahraniční autentizační terminály (tj. pro online aplikace e-business a e-government) jsou vydávány autorizačními CA (DV) na základě licence vydané úřadem VfB pro poskytovatele služeb. Poskytovatelé musí prokázat splnění řady požadavků zákona PAuswG, zejména: údaje o identitě poskytovatele a kontaktní detaily, včetně jména osoby odpovědné za ochranu dat údaje o společnosti a nabízených službách údaje o datech, které mají být čteny a důvod informace o použití dat, které mají být čteny realizaci bezpečnostního konceptu podle BSI TR k ochraně privátního klíče přístupového certifikátu a ochrany osobních dat přečtených z karty Vydaná licence opravňuje poskytovatele k vyžádání certifikátu od vybraného DV po dobu maximálně 3 let. 41

42 Infrastruktura PKI certifikáty přístupu CV certifikáty obsahují informaci, která se uživateli zobrazí při on-line autentizaci: subjectname: jméno poskytovatele služeb issuername: jméno vydavatele autorizační CA termsofusage: jméno a poskytovatele služeb, důvod požadavku commcertificates: hash TLS certifikátu poskytovatele služeb Certifikáty přístupu jsou vydány s platností pouze na 2 dny, nepoužívají se proto CRL. 42

43 Závěr Vydání dokladů s čipem je pouze malá, i když lépe viditelná část systému. Podstatně důležitější je infrastruktura PKI, infrastruktura služeb a celková bezpečnostní koncepce. Bez těchto předpokladů nelze považovat prostředky věnované na eop s čipem za efektivně vynaložené. 43

44 OKsystem s.r.o. Na Pankráci Praha 4 tel: info@oksystem.cz Otázky? Děkuji za pozornost Ivo Rosol rosol@oksystem.cz 44
