PS4-CV- IZOLACE SPODNÍ STAVBY IZOLACE SPODNÍ STAVBY

Transkript

1 IZOLACE SPODNÍ STAVBY Ing. Jaroslava Babánková Strana 1 (celkem 34) únor 2015

2 Zásady návrhu hydroizolačního řešení spodní stavby provedení inženýrsko-geologického průzkumu zpráva inženýrsko-geologického průzkumu musí být doložena situací sond, součinitelem propustnosti zemin, příp. křivkou zrnitosti zemin, kriteriem pro zatřídění zemin z hlediska propustnosti je součinitel propustnosti k (m.s -1 ). - charakterizuje skladbu půdního profilu - udává výskyt podzemní vody - uvádí nejvyšší možnou hladinu podzemní vody. vyhodnocení závěrů inženýrsko-geologického průzkumu určení odstupů staveb, osazení do stavby do terénu vč. posouzení nutnosti existence a využití suterénu návrh spodní stavby objektu (výškové a dispoziční řešení, koncepce založení, řešení stavební jámy) návrh hydroizolačního systému ( specializovaný projekt hydroizolačního systému ) realizace hydroizolačního systému kontrola a přejímka hydroizolačního systému aktivace hydroizolačního systému ( zvodotěsnění hydroizolačního systému předem definovaným způsobem, je-li systém po dokončení netěsný ) Ing. Jaroslava Babánková Strana 2 (celkem 34) únor 2015

3 Dimenzování hydroizolace spodní stavby Při navrhování hydroizolací spodní stavby je nutné zvážit veškeré vlivy působící na konstrukci v průběhu realizace a užívání stavby. Vstupní údaje pro návrh hydroizolačního systému: Hydrogeologické poměry Klimatické podmínky Umístění stavby Radonová ochrana Způsob založení stavby Technologie provádění stavby Význam chráněné stavby geologické podmínky úroveň HPV agresivita vody korozní namáhání množství dešťových srážek umístění vzhledem ke konfiguraci terénu hloubka založení spodní stavby konstrukční a materiálové řešení spodní stavby předpokládané deformace návaznost stavebních procesů rizikovost následných stavebních procesů z hlediska hydroizolační bezpečnosti klimatické podmínky při realizaci hydroizolace Ing. Jaroslava Babánková Strana 3 (celkem 34) únor 2015

4 Objekty mohou být různě umístěny vzhledem k namáhání vodou Objekt umístěn nad terén, na násypu. Toto je charakteristické namáhání pro zemní vlhkosti Objekt umístěn do tlakové vody, po celou dobu své životnosti je namáhán vztlakovými silami od podzemní vody Objekt je umístěn do oblasti kolísající hladiny podzemní vody, tj. tlakovou vodou není namáhán pod celý rok Objekt, který je vystaven kolísající hladině podzemí vody v kombinaci s záplavovou vodou Objekt je umístěn do svahu, kde se mohou vyskytovat proudnice vody Objekt umístěn do zátopové oblasti, kde může voda vystoupat až nad U.T. V tomto případě je nutné počítat s použitím mobilní protipovodňových zábran Nevhodně osazený objekt do terénu, protože je namáhání nejen podzemní vodou, ale i vodou, která stéká po povrchu Podzemní objekt namáhaný všemi druhy vody, které je možno očekávat Ing. Jaroslava Babánková Strana 4 (celkem 34) únor 2015

5 Dimenzování hydroizolace z hlediska hydrofyzikální expozice Konstrukce spodní stavby mohou být namáhány různými kategoriemi hydro-fyzikální expozice Definice hydrofyzikálního namáhání Namáhání vlhkostí přilehlého pórovitého prostředí A (zemní vlhkost) B Namáhání vodou volně stékající po svislých plochách C Namáhání vodou volně stékající po sklonitých plochách a hromadící se na horizontálních plochách D Namáhání tlakovou podzemní vodou Namáhání tlakovou vodou vzniklou hromaděním vody : - v zásypech stavební jámy - v pórovitém prostředí přilehlém k vodorovným i E sklonitým konstrukcím - na nepropustných vrstvách v okolí objektu - na nepropustných podkladních vrstvách hydroizolace F Namáhání srážkovou povrchovou a odstřikující vodou Poznámka Vždy funkční trvalé odvodnění přiléhajícího prostředí, voda se nemůže hromadit a působit tlakem, jinak namáhání jako v oblasti E Například i voda hromadící se ve vrstvách tepelné izolace z XPS položené přímo na vodorovné i sklonité hydroizolaci Ing. Jaroslava Babánková Strana 5 (celkem 34) únor 2015

6 Hydrofyzikální expozice spodní stavby : v propustném horninovém podloží v nepropustném horninovém prostředí Ing. Jaroslava Babánková Strana 6 (celkem 34) únor 2015

7 A - izolace proti zemni vlhkosti - 1 natavitelný modifikovaný asfaltový pás B - izolace proti gravitační vodě prosakující horninovým prostředím kolem vertikálních ploch podzemí budov - 1 natav. modifik. asfaltový pás C - izolace proti gravitační vodě hromadící se na horizontálních plochách podzemních konstrukci a stékající kolem níže umístěných vertikálních ploch podzemí budovy 2 natavitelné modifikované asfaltové pásy D - izolace proti podzemní vodě o tlaku menším než 0,02 MPa - 2 natavitelné modifikované asfaltové pasy E- izolace proti podzemní vodě o tlaku větším než 0,02 MPa- 3 natavitelné modifikované asfaltové pásy F- izolace proti vodě povrchové a odstřikující vodě srážkové - 1 natavitelný modifikovaný asfaltový pás Definice přístupnosti hydroizolace Index Definice Příklady V Volně přístupné P Přístupné O Obtížně přístupné N Nepřístupné Nezakrytá hydroizolace Hydroizolace zakrytá vrstvami, které lze odstranit, aniž by došlo k jejich znehodnocení Hydroizolace zakrytá vrstvami, které lze odstranit bez zásad. zásahu do nosných konstrukcí a při použití obvyklých technologií, odstraňované vrstvy jsou obvykle znehodnoceny a nebo přístup k hydroizolaci znamená zásah do majetkových práv 2. osob Není umožněn přístup k HIZ bez zásadních zásahů do nosných kcí nebo nutné využít spec technologie - dlažba na podložkách, dlažby v násypech - demontovatelné klempířské konstrukce - vegetační střechy s tl. substrátu do 15 cm - stěny z vodonepropustného betonu - hydroizolace přístupná při odkopání objektu - vegetační střechy - hydroizolace pod monolitickými ochrannými nebo provozními vrstvami - hydroizolace pod nosnými stěnami - předzahrádky různých majitelů - suterénní stěny na hranici pozemku - veřejná komunikace podél objektu - zastavěné stěny z vodonepropustného betonu - základové desky z vodonepropustného betonu - pažení Milánskými stěnami - hydroizolace pod základovou deskou - půdorys suterénu menší než půdorys vyššího podlaží Ing. Jaroslava Babánková Strana 7 (celkem 34) únor 2015

8 Hydrofyzikální namáhání Dimenzování hydroizolačních povlaků Namáhaná oblast Odvodnění oblasti Provádění izolací vzhledem ke stavbě Materiál a minimální dimenze povlakové izolace Natavitelné asfaltové Fólie PVC pásy zemní vlhkost A x pás typu S 1 x foĺie PVC v tl. 1,0 mm voda prosakující kolem konstrukcí B x pás typu S 1 x foĺie PVC v tl. 1,5 mm voda prosakující kolem konstrukcí a stékající po jejich povrchu tlaková voda hromadící se v zásypech stavební jámy namáhání tlakovou podzemní vodou B C E B C D - ne ano ne 1-2,3 2 x pás typu S x pás typu S 2 modifikovaný aktivovatelný systém z 2 fólií 2,0 + 1,5 mm 1 x foĺie PVC v tl. 1,5 mm s kontrolou spojů a signální vrstvou aktivovatelný systém z 2 fólií 2,0 + 1,5 mm 1 x foĺie PVC v tl. 1,5 mm s kontrolou spojů a signální vrstvou aktivovatelný systém z 2 fólií 2,0 + 1,5 mm Ing. Jaroslava Babánková Strana 8 (celkem 34) únor 2015

9 1. Provádění na pažení - na tuhou podkladní konstrukci staticky nezávislou s nosnými kcemi objektu (pažení) PS4-CV- IZOLACE SPODNÍ STAVBY Možnosti provádění svislé hydroizolace 2. Provádění na nosnou stěnu pláště - na tuhou podkladní kci založenou společně s nos. konstrukcemi objektu 3. Provádění na suterénní stěnu - na dokončenou stavební konstrukci ( izolování suterénů z vnější strany ) - vhodné jen pro fólie - nelze dodatečně odkrýt 4. Kombinace pracovních postupů (obrácený spoj * ) - vhodné pro fólie i asfaltové pásy - vhodné pro fólie i asf.pásy ne v tlakové vodě Ing. Jaroslava Babánková Strana 9 (celkem 34) únor 2015

10 zemní vlhkost a gravitační voda podzemní voda PS4-CV- IZOLACE SPODNÍ STAVBY Podklady pro hydroizolační povlaky na plochách vodorovných ( a šikmých ) plochy svislé stropní desky - navrhují se z betonů tl. min.80 mm - je-li pod základem nepropustná zemina, podkládají se drenážní vrstvou ze štěrkopísku tl. cca 200 mm (nebo kombinací štěrkopísek min.100 mm a textilie min. 300 g/m 2 ) kladenou na rostlý terén - na různě stlačitelných či ulehlých podložích se podklady armují, po okraji v šířce 800 mm zesilují - vytvářejí se v závislosti na postupu realizace HIZ soustav - cihelné, betonové, železobetonové stěny pláště nebo nosné konstrukce stěn objektů - povrch se vyrovnává cementovou omítkou tl mm - cihelné stěny pláště se dilatují ve vzdálenosti 6 m vertikálními spárami vložením pruhu asfaltové lepenky - podklad musí mít sklon min.1 k okrajům, vyrovnán cementovým potěrem tl mm, - vlastní hydroizolační plášť nutno zajistit proti skluzu - v podmínkách podzemní vody se objekty budované v otevřené stavební jámě izolují s pomocí tzv. podkladní izolační vany. - pokud její dno zasahuje po obvodu stavby nejvýše 1,5 m pod upravený terén, navrhuje se kladení svislé i vodorov. izolace v jedné etapě z vnitřní strany - je-li dno hlouběji, navrhuje se zpravidla nízká vana, jejíž stěny jsou v dolní části definitivní, v horní provizorní. = izoluje se ve dvou etapách s použitím obráceného spoje * Ing. Jaroslava Babánková Strana 10 (celkem 34) únor 2015

11 Návrh hydroizolačního systému Návrh vhodného systému návrh jednoho či více systémů v rámci spodní stavby Požadavky na podkladní konstrukce Ochranné vrstvy Specifické řešení některých rizikových míst Dodatečná opatření pro zvýšení bezpečnosti hydroizolace návrh způsobu ochrany dle předpokládaných následných stavebních procesů geodetické, bednící a betonářské práce, armování, pohyb mechanizace životnost ochranných vrstev ošetření míst se zvýšeným rizikem poruchy v důsledku konstrukčního řešení stavby dilatační spáry použití speciálních pásů, injektážní systémy Ing. Jaroslava Babánková Strana 11 (celkem 34) únor 2015

12 Hydroizolace spodní stavby z asfaltových pásů povlak můze být namáhán rovnoměrně rozloženými silami, kolmo k jeho povrchu izolace je navrhována z 1 3 asfaltových pásů, mezi sebou plnoplošně svařených připojení k podkladu plnoplošné nebo bodové natavení, kotvení prvního pásu podklad odbedněné betony ( B 10 ), cementové omítky nebo potěry ( MC 10 ) soudržné bez ostrých hran a výstupků, bez úlomků a nečistot penetrace podkladu - asfaltovým lakem penetračním ( PENETRAL 0,3 0,4 kg/m²) doporučené teploty pro provádění izolací : +5 modifikované pásy + 10 pásy z oxidovaných asfaltů Asfaltový pás Schéma pásu Natavování asfaltových pásů 1. Povrchová úprava 2. Vnější hmota izolačního materiálu ( modifikovaný nebo oxidovaný asfalt) 3. Výztužná vložka 4. Spojovací můstek po obou stranách vložky 5. Spodní izolační vrstva pod vložkou 6. Spodní povrchová úprava 7. Přesah pro spojení jednotlivých pasů Ing. Jaroslava Babánková Strana 12 (celkem 34) únor 2015

13 Provádění hydroizolace z asfaltových pásů Svaření pásů ve spojích Izolace suterénu Provedení hydroizolační přepážky sloupů skeletové stavby montáž volné příruby Ing. Jaroslava Babánková Strana 13 (celkem 34) únor 2015

14 Svislá izolace spodní stavby Vodorovná izolace stropu suterénu Izolace soklu Ing. Jaroslava Babánková Strana 14 (celkem 34) únor 2015

15 Konstrukční detaily K největšímu počtu poruch vodotěsných izolací spodních staveb dochází v konstrukčních detailech (vlastní plocha nikdy není tak riziková jako detail) Přehled konstrukčních detailů: 1. kouty, rohy a hrany (včetně zesílení koutových a rohových tvarovek) 2. etapové a pracovní spoje 3. prostupy ve dně a stěnách 4. ukončení nad U.T. u svislé stěny, na rámech výkladců a vstupních dveří 5. dilatační uzávěry ve dně a stěnách 6. mechanické kotvení hydroizolace k podkladu 7. injektážní systémy, trubičky 8. sektorová přepážka Ing. Jaroslava Babánková Strana 15 (celkem 34) únor 2015

16 Zesílení koutů a hran PS4-CV- IZOLACE SPODNÍ STAVBY hydroizolační povlak, 2- zesilující pás hydroizolace Etapové spoje a pracovní spoje umožňují propojení dvou pracovních záběrů při provádění vodotěsných izolací hydroizolační povlak, 2 - zesilující pás hydroizolace, 3 - provizorní mechanická ochrana Napojení svislé hydroizolace na vodorovnou při zpětném etapovém spoji Ing. Jaroslava Babánková Strana 16 (celkem 34) únor 2015

17 Prostupy principem prostupů sevření izolačního povlaku mezi pevnou a volnou přírubu použití plášťových trub je nutné ještě těsnit prostor mezi prostup. tělesem a vlastní plášťovou troubou Ukončení nad terénem nebo na rámech dveří, výkladců PS4-CV- IZOLACE SPODNÍ STAVBY Řešení prostupů: vždy je hydroizolace ukončena na pevné a volné přírubě 1 hydroizolační povlak 2 zesilující pás hydroizolace 4 volná příruba 5 rozpěrný těsnící prvek HIZ musí byt vytažena min. 300 mm nad U.T. (čím více, tím lépe). HIZ musí být spolehlivě připevněn k podkladu, nejlépe mechanicky HIZ je nutné mechanicky chránit, v celé výšce nad terénem před mechanickým poškozením Ukončení hydroizolace nad terénem: 1 hydroizolační povlak, 5 klempířská lišta, mechanicky přikotvená k svislé konstrukce, 18 dotmelení trvale pružným tmelem (PUR, nebo asfaltový tmel), 19 mechanicky přikotvený prefabrikát Ukončení hydroizolace na rámech, výkladcích : 1 - hydroizolační povlak, 2 - zesilující pás hydroizolace, 12 - rám dveří nebo výkladce Ing. Jaroslava Babánková Strana 17 (celkem 34) únor 2015

18 Mechanické kotvení, mechanické připevnění izolačních povlaků k podkladu Každý hydroizolační povlak je nutno kotvit k podkladu. Provádí se pomocí pásků, které jsou mechanicky přikotveny k podkladu, přes ně natavena fóliová izolace nebo krycí pás asfaltového HIZ povlaku PS4-CV- IZOLACE SPODNÍ STAVBY Ing. Jaroslava Babánková Strana 18 (celkem 34) únor Dilatační uzávěry neprovádět dilatační uzávěry v koutech a rozích HIZ musí v místě dilatačního uzávěru umožňovat vzájemný pohyb stavebních konstrukcí ve všech směrech (posuvné, smykové a pohybové dilatační spáry) HIZ musí být zesílen v místě dilatačního uzávěru dodatečným pásem HIZ povlaku (syntetické fóliové nebo asfaltové pásové) ochranné vrstvy v oblasti dilatačních uzávěrů - vhodné vytvoření samostat. kontrol. sektorů, umožňujících stálou kontrolu těsnosti hydroizolačního povlaku a v případě poruch jednoduchou sanaci u systémů bez aktivní kontroly těsnosti je vhodné zabudovávat již při výstavbě sanační systém (injektážní trubice), který by umožnil v případě porušení lokální injektáž porušeného místa Mechanické kotvení hydroizolačního povlaku 1 hydroizolační povlak, 2 zesilující pás hydroizolace, 10 prvek mechanického kotvení, 11 podkladní pásek z fóliového plechu nebo plastu Schéma principu řešení HIZ uzávěru dilatační spáry: 1 hydroizolační povlak, 2 zesilující pás hydroizolace, 3 elastický/plastický provazec jako výplň dilatačního uzávěru, 4 výplň dilatační spáry

19 Ukončení u terénu Obklad soklu proveden na armovanou kotvenou cementovou maltu PS4-CV- IZOLACE SPODNÍ STAVBY Detaily izolací z asfaltových pásů Skladba hydroizolace na svislé stěně Izolace prováděné z vnější strany Ochrana izolace termoizolačními deskami EPS s vertikálními drenážními kanálky krytá filtrační a drenážní geotextilií Zpětný spoj Propojení vodorovné a svislé izolace prováděné z vnější strany Skladba hydroizolace V případě propustného podloží přímo na dno stavební jámy Zpětný spoj Propojení vodorovné a svislé izolace prováděné z vnější strany Ing. Jaroslava Babánková Strana 19 (celkem 34) únor 2015

20 variantní řešení obráceného spoje izolace ve dvou etapách nízká vana je definitivní, část přizdívky ( cca 3-4vrstvy ) se rozebere a provede se izolace a ochrana ( cihly, desky EPS) z vnější strany PS4-CV- IZOLACE SPODNÍ STAVBY Detaily izolací z asfaltových pásů půdorys izolační vany vyztužení sloupky á cca 3m a dilatovace á 6m vertikálními spárami s vloženou asf.lepenkou provádění izolace na vysokou izolační vanu Napojení izolace nad terénem zpětným spojem 2d 2d cm d Ing. Jaroslava Babánková Strana 20 (celkem 34) únor 2015

21 Detaily izolací z asfaltových pásů Prostup podmínkách gravitační vody - dodatečné vložení potrubí do otvoru ve stěně a zabetonování - izolace asfaltovým pásem z vnější strany - přetažení na potrubí - stažení ocelovou objímkou Dilatační spára ( příklad ve stěně ) - Izolace spolu se zesilujícími vložkami musí probíhat spojitě v rovině z jednoho dilatač. dílu stavby na druhý - zesiluji se pryžovou hydroizolační folií tl.1,5 mm, šířky min. 250 mm, vlepovanou do asfaltové hmoty a stabilizovanou asfaltovým pásem šířky min. 500 mm - v podmínkách gravitační a podzemní vody se používá o pás z chloroprenového kaučuku tl.4-8 mm, šířky min.400 mm. Prostup pomocí plášťové ocelové trubky - ocelová plášťová trubka s pevnou a volnou přírubou - s realizací HIZ povlaku z vnější strany konstrukce - ocelové prvky chráněny protikorozními asfaltovými nátěry - vhodné pro všechny hydroizolační expozice Přechod svislé izolace na vodorovnou izolaci stropu Ing. Jaroslava Babánková Strana 21 (celkem 34) únor 2015

22 detaily prostupů nafukovací vak s těsnícími pásky prostup svazku kabelů těsnící páska těsnění prostupu Ing. Jaroslava Babánková Strana 22 (celkem 34) únor 2015

23 detaily izolací z asfaltových pásů Vnitřní kout Skladba vodorovné izolace Zpětný spoj Skladba svislé stěny Vnější roh se zesílením Prostup - svěrný spoj Variata ukončení u terénu Ing. Jaroslava Babánková Strana 23 (celkem 34) únor 2015

24 detaily izolací z asfaltových pásů opracování prostupu v oblasti A,B,C Ing. Jaroslava Babánková Strana 24 (celkem 34) únor 2015

25 Hydroizolace spodní stavby FÓLIEMI Hydroizolační povlaky obklopují chráněnou konstrukci podzemí spojitě V podmínkách podzemní tlakové vody má mít konstrukce co nejjednodušší tvar, bez prostupů potrubí, dilatačních spár Fólie se kladou na vodorovný podklad volně, na plochách svislých a šikmých se mechanicky kotví Při současném provádění vodorovné a svislé izolace se zpravidla izolují plochy svislé a pak vodorovné Fólie klade na separační a podkladní textilii, po provedení povlaku se plocha zakryje opět ochrannou vrstvou Podkladní a ochranné betonové mazaniny se provádějí z betonu tř. C 20/25, povrch rovný, bez mechanických nečistot a ostrých výstupků Spoje a všechny detaily se provádějí výhradně horkovzdušnými svařovacími přístroji, na vodor. plochy se používají svařovací automaty, na svislé ruční svařovací přístroje Kotvení fólií na svislých stěnách se provádí v úrovních jednotlivých pater etapové spoje pomocí pásků z poplastovaného nebo pozinkovaného plechu kotvených ke stěně rozpěrnými zatloukacími nýty Ing. Jaroslava Babánková Strana 25 (celkem 34) únor 2015

26 Pomůcky pro provádění hydroizolace z folií Ruční svářečka Svařovací automat Práce na ploše Výztužné tvarovky Kotvící lišty Natavení na kotvící lištu Ing. Jaroslava Babánková Strana 26 (celkem 34) únor 2015

27 Pokládání vodorovné izolace Svislá izolace Detail zpětného spoje v patě izolace Ing. Jaroslava Babánková Strana 27 (celkem 34) únor 2015

28 Izolační vana pohled z vnější strany vyztužení vany sloupky Ing. Jaroslava Babánková Strana 28 (celkem 34) únor 2015

29 Izolace proti zemní vlhkosti Sokly budov Ing. Jaroslava Babánková Strana 29 (celkem 34) únor 2015

30 Skladba podlahy na terénu - propustné podloží Strop nad podzemním prostorem PS4-CV- IZOLACE SPODNÍ STAVBY Detaily fóliových izolací Izolace stěny z vnější strany Ochrana- přizdívka z plných cihel, výplň mezery mezi přizdívkou a textilií cementovou maltou Ochranná a drenážní vrstvatvarovaná deska Dno vany na nepropustném podloží Stěna izolační vany Ochrana - cihelná stěna na cementovou maltu s omítkou z cementové malty Ochrana deska z extrudovaného pěnového polystyrenu s drážkováním a textilií na vnější straně Ing. Jaroslava Babánková Strana 30 (celkem 34) únor 2015

31 Detaily fóliových izolací Provedení izolace na suterénní stěnu zpětný spoj v patě a hlavě I. etapa zpětného spoje II. etapa zpětného spoje I. etapa zpětného spoje Ochrana z důvodu dlouhodobého přerušení II. etapa zpětného spoje Ing. Jaroslava Babánková Strana 31 (celkem 34) únor 2015

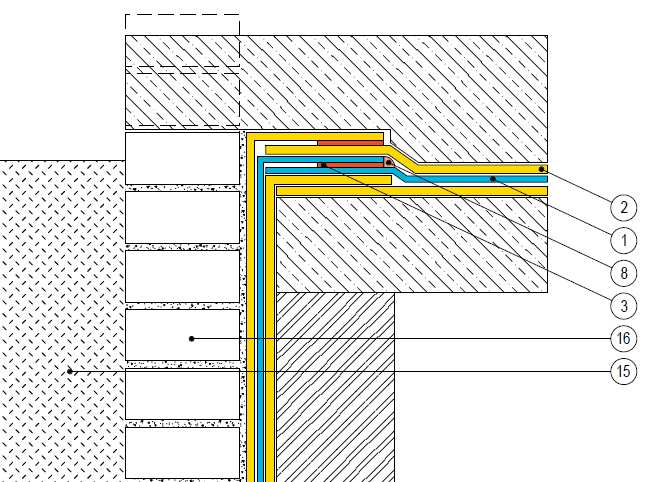

32 Etapové napojení vodorovné izolace na svislou (zpětný spoj) 1.etapa PS4-CV- IZOLACE SPODNÍ STAVBY Detaily fóliových izolací (Fatrafol) Etapové napojení vodorovné izolace na svislou (zpětný spoj) 2.etapa Etapové napojení svislé izolace na vodorovnou stropní desky Etapové napojení svislé izolace Ochrana izolace profilovanou fólií a drenáž Profilovaná fólie jako odvětrávací vrstva v radonovém riziku v zemní vlhkosti Legenda: 1. izolační fólie; 2. separační a ochranná textilie; 3. horkovzdušný svar; 4. poplastovaný plech; 8. pojistná zálivka; 10. fólie Technodren; 13. kotvící prvek; 15. sypaná zemina; 16. zdivo; 18 ochranný cementový potěr; 20. pohledová ochranná vrstva; 21. drenážní kamenivo; 22. zemina Ing. Jaroslava Babánková Strana 32 (celkem 34) únor 2015

33 Provedení izolace na nosnou stěnu pláště PS4-CV- IZOLACE SPODNÍ STAVBY Detaily fóliových izolací Dokončení izolace nad terénem pomocí zpětného spoje Dilatační spára zesílení přídavným pásem a neformovatelnou vložkou Napojení fólií v patě izolační vany Prostup pomocí ocelové plášťové trubky, těsnění PUR pěnou a tmely; bandáž Ing. Jaroslava Babánková Strana 33 (celkem 34) únor 2015

34 Ukončení svislé izolace nad terénem PS4-CV- IZOLACE SPODNÍ STAVBY Detaily fóliových izolací (Fatrafol) Přechod vodor.izolace na svislou s montážním přikotvením Přechod vodor.izolace na svislou zesílený přídavným pásem Detaily prostupů - plášťová trouba a trubní prostup Detaily prostupů- materiál svařitelný s fólií Úprava dilatační spáry s pohybem do 10 mm s pohybem nad 10 mm Ing. Jaroslava Babánková Strana 34 (celkem 34) únor 2015
