Co je nového SOLIDWORKS 2011

Transkript

1 Co je nového SOLIDWORKS 2011

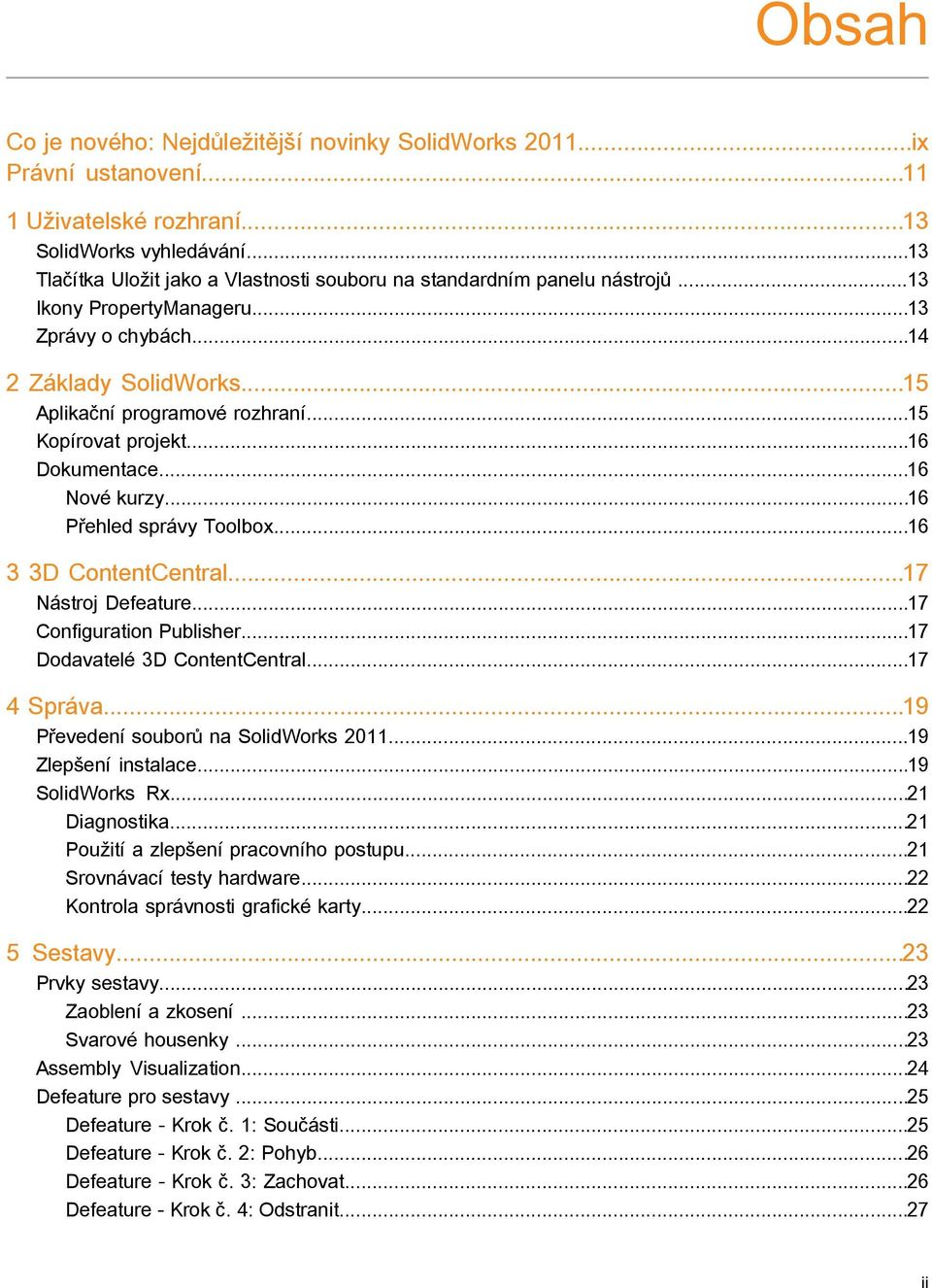

2 Obsah Co je nového: Nejdůležitější novinky SolidWorks ix Právní ustanovení Uživatelské rozhraní...13 SolidWorks vyhledávání...13 Tlačítka Uložit jako a Vlastnosti souboru na standardním panelu nástrojů...13 Ikony PropertyManageru...13 Zprávy o chybách Základy SolidWorks...15 Aplikační programové rozhraní...15 Kopírovat projekt...16 Dokumentace...16 Nové kurzy...16 Přehled správy Toolbox D ContentCentral...17 Nástroj Defeature...17 Configuration Publisher...17 Dodavatelé 3D ContentCentral Správa...19 Převedení souborů na SolidWorks Zlepšení instalace...19 SolidWorks Rx...21 Diagnostika...21 Použití a zlepšení pracovního postupu...21 Srovnávací testy hardware...22 Kontrola správnosti grafické karty Sestavy...23 Prvky sestavy...23 Zaoblení a zkosení...23 Svarové housenky...23 Assembly Visualization...24 Defeature pro sestavy...25 Defeature - Krok č. 1: Součásti...25 Defeature - Krok č. 2: Pohyb...26 Defeature - Krok č. 3: Zachovat...26 Defeature - Krok č. 4: Odstranit...27 ii

3 Obsah Defeature - Odstranění prvků bylo dokončeno...28 Rovnice...29 Detekce kolizí...29 Ignorovat skrytá těla...29 Kvalita a výkon...29 Vazby...29 Nahradit entity vazeb...29 Vazby v pohybu...30 Zpráva o obnově...30 SpeedPak CircuitWorks...32 Souřadnice určené uživatelem pro orientaci součásti...32 Zlepšení rozhraní...34 Zlepšení pracovního postupu...34 Probíhá porovnání desek...35 Export do formátu PADS PowerPCB Konfigurace...36 Configuration Publisher D ContentCentral...36 Vztahy rodičů/potomků...37 Změnit konfigurace...37 Parametry...37 SpeedPak Design Checker...39 Normy nástroje Design Checker ze souborů SolidWorks...39 Kontrola umístění souborů...39 Kontrola přesnosti kótování...40 Kontrola umístění prvků...40 Kontrola standardní šablony...40 Zpráva nástroje Design Checker...40 Souhrnná zpráva pro Plánovač úloh...40 Úloha Design Checker v Enterprise PDM DFMXpress...42 Vstřikování do formy...42 Spuštění kontroly vstřikování do formy Výkresy a detailování...43 Možnosti zarovnání pro paletu kót...43 Automaticky uspořádat kóty...48 Použití funkce Automaticky uspořádat kóty...48 Úprava mezery...49 Vymezovací rámeček pro plechové díly...49 iii

4 Obsah Vlastnosti tabulky přířezů ve výkresech...51 Středové značky ve výkresech sestav...51 Kosmetické závity...52 Zobrazení měřítka v ortogonálních pohledech...53 Formát listu výkresu...53 Duální kótování pro zkosení...53 Skrytí těl v pohledu výkresu...54 Skrytí těla...54 Zobrazení těla...54 Tabulky děr...54 Značky...54 Podpora duálních jednotek...55 Sloučení a rozdělení buněk v tabulkách...55 Poznámky...56 Přizpůsobení textu v poznámkách...56 Poznámky pole...56 Zobrazení jednotek kót...57 Zobrazení barev modelu ve výkresech sestav...57 Norma skicování GB...58 Norma skicování ANSI...58 Značky základny...58 Značky geometrické tolerance D pohledy výkresů DriveWorksXpress...61 Panel úloh rozhraní edrawings...62 Rozšíření znázornění...62 Synchronizace souboru...62 Manipulace triády...62 Filtrování pomocí názvu součásti...62 Nativní podpora 64-bitové verze Enterprise PDM...64 Průzkumník souborů a doplňkový modul SolidWorks...64 Nabídky Enterprise PDM...64 Rozšířená funkce vyhledávání...67 Rozšířené funkce otevírání souborů...67 Aktualizace přerušených odkazů na soubory...67 Ukládání souborů popisů edrawings...68 Obnova souborů z rezervního úložiště...68 Vytváření podnabídek...69 Administration Tool...70 Collecting Support Information...70 iv

5 Obsah Group Import from Active Directory DVIA Composer File Format Support...70 Design Checker Validation...71 Aliases in Card Lists...72 Arithmetic and String Functions in Input Formulas...73 Exported Workflow Links...74 Associating Drawing Types with File Types...74 API...75 Přidávání příkazů do podnabídek...75 Použití doplňkového modulu k nadefinování příkazů nabídky Průzkumníka položek...75 Aktualizace množství v kusovníku prostřednictvím API...76 Installation...76 Ovladače SQL-DMO Flow Simulation...77 Modul elektronického chlazení...77 HVAC navrhování Import/Export...79 Exportování souborů.ifc...79 Průvodce importem DXF DWG...79 Import hladin ze souborů.dxf nebo.dwg...79 Definování původu skici a orientace při importu souboru.dxf nebo.dwg...79 Filtrování entit skici při importu.dxf nebo.dwg...80 Oprava skic po importu.dxf nebo.dwg...80 Export plechových dílů do souborů DXF nebo DWG...80 Export vymezovacího rámečku...80 Export směrů čáry ohybu Návrh ve velkém měřítku...82 Procházka...82 Exportování souborů.ifc...83 Systém mřížky Zobrazení modelu...86 DisplayManager...86 Vzhledy...86 Světla...87 Prostředí...88 Nálepky...89 PhotoView Integrovaný náhled PhotoView...90 Okno náhledu PhotoView...90 Pohyb...91 Podpora PhotoView na 64bitových počítačích...91 Práce se vzhledy a vykreslování modelu...91 v

6 Obsah Učíme se pracovat s DisplayManagerem...91 Přidání a úprava vzhledu...92 Přidání nálepky...93 Změna jiného vzhledu v modelu...94 Příprava na vykreslování: Práce se světly a prostředími...94 Provádění konečného vykreslení Navrhování forem...96 Ruční režim pro vytváření dělících povrchů pohybové studie...98 Tvůrce funkce pro funkce síly a motoru...98 Změny uživatelského rozhraní...99 Zohledněný moment setrvačnosti a zohledněná hmotnost zatížení...99 Referenční součásti pro lineární vazby...99 Pohyb po dráze Díly a prvky Díly Defeature pro díly Equations Globální proměnné Prvky Šroubovice Rotace Měřítko Povrchy Vysunuté povrchy z 2D nebo 3D plochy Uzavření konců vysunutého povrchu FeatureWorks Rozpoznání přidání a odebrání Automatické rozpoznání prvků úkosu Kombinace podobných prvků v průběhu automatického rozpoznávání prvků Vyznačení trasy Manager knihovny trasování Trasa podél stávající geometrie Mezery svaru Automatická úprava velikosti Přesunutí a otočení tvarovky Importovat P&ID Zpráva P&ID Možnosti trasování v položce Izolovat Plechové díly Tabulky výpočtu ohybů vi

7 Obsah Převést na plechový díl Rozvinuté tvary K-faktor v konfiguracích Mapování směrů ohybů při exportu do souborů DXF/DWG Zrcadlení lemů z hrany a okrajových lemů Vlastnosti plechových dílů Pole lemů z hrany a prvků oušek Simulace Nové studie simulace Nová studie 2D zjednodušení (Professional) Nová studie analýzy spektra odezvy (Premium) Rozhraní Uspořádání těl Filtrování stromu simulace Zlepšení zobrazení pro studie simulace Zobrazení značek simulace Výrazy ve vstupních polích Skořepiny Odsazení pro skořepiny Orientace vrstev v kompozitech (Premium) Informace o kompozitních svazcích (Premium) Nosníky Nejednotné a částečné zatížení nosníků Zkosené nosníky Spojky Evropská norma pro lemové svary (Professional) Kontakt Automatická volba pro zjednodušené spojení Síť Zlepšení sítě Nelineární studie Zlepšená přesnost pro nelineární uchycení (Premium) Výsledky Nelineární obrázky (Premium) Teplotní zdroj a tepelná energie Interakce s tabulkami seznamů výsledků Zlepšení popisů sond Čidla pro přechodové studie Zprávy o studiích Skicování Systém mřížky Sustainability vii

8 Obsah Nově podporované oblasti Odkaz na sustainability pro vlastní materiál SolidWorks Utilities Utilita na kontrolu souměrnosti Hledat/změnit/potlačit výběr prvku Toolbox Otevření modelu s odkazovanými součástmi Toolbox Ozubená kola v normě GB Svařování Tabulky přířezů Ikony tabulky přířezů Změna pořadí a vyloučení položek tabulky přířezů Svarové housenky Znázornění svarové housenky Svarové housenky v sestavách Podpora svařování ve výkresech Značky svaru Tabulka svarů viii

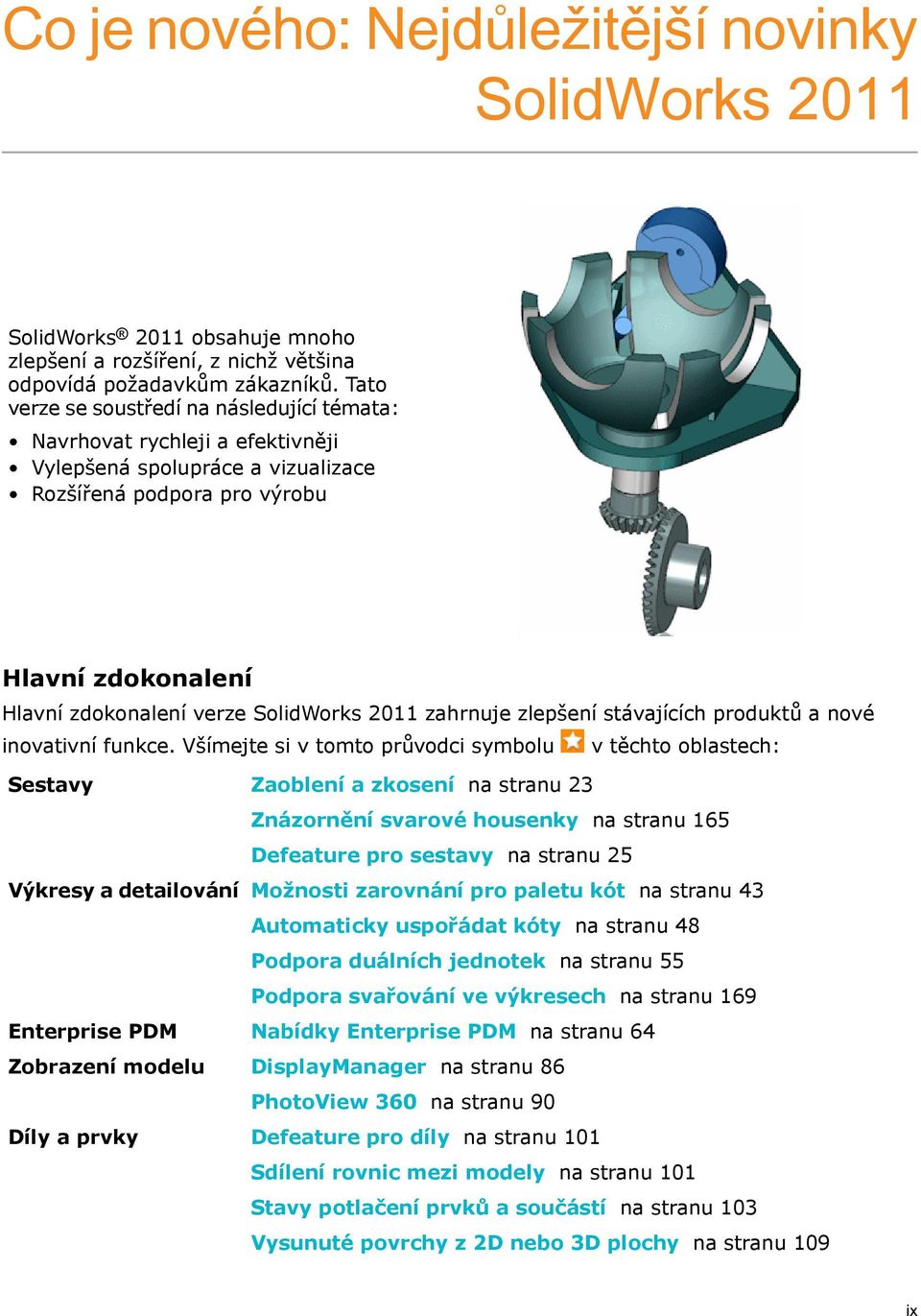

9 Co je nového: Nejdůležitější novinky SolidWorks 2011 SolidWorks 2011 obsahuje mnoho zlepšení a rozšíření, z nichž většina odpovídá požadavkům zákazníků. Tato verze se soustředí na následující témata: Navrhovat rychleji a efektivněji Vylepšená spolupráce a vizualizace Rozšířená podpora pro výrobu Hlavní zdokonalení Hlavní zdokonalení verze SolidWorks 2011 zahrnuje zlepšení stávajících produktů a nové inovativní funkce. Všímejte si v tomto průvodci symbolu v těchto oblastech: Sestavy Výkresy a detailování Enterprise PDM Zobrazení modelu Díly a prvky Zaoblení a zkosení na stranu 23 Znázornění svarové housenky na stranu 165 Defeature pro sestavy na stranu 25 Možnosti zarovnání pro paletu kót na stranu 43 Automaticky uspořádat kóty na stranu 48 Podpora duálních jednotek na stranu 55 Podpora svařování ve výkresech na stranu 169 Nabídky Enterprise PDM na stranu 64 DisplayManager na stranu 86 PhotoView 360 na stranu 90 Defeature pro díly na stranu 101 Sdílení rovnic mezi modely na stranu 101 Stavy potlačení prvků a součástí na stranu 103 Vysunuté povrchy z 2D nebo 3D plochy na stranu 109 ix

10 Simulace Svařování Nová studie 2D zjednodušení (Professional) na stranu 130 Svarové housenky na stranu 165 Znázornění svarové housenky na stranu 165 Zaoblení a zkosení na stranu 166 Pro více informací Pokud chcete získat další informace o SolidWorks, použijte následující zdroje: Co je nového v PDM a HTML Interaktivní Co je nového Co je nového - příklady Nápověda online Poznámky k vydání Tento průvodce je k dispozici ve formátech PDF a HTML. Klepněte na: Nápověda > Co je nového > PDF. Nápověda > Co je nového > HTML. Klepněte v SolidWorks na symbol pro zobrazení části tohoto manuálu, která popisuje zdokonalení. Symbol se objeví vedle nových položek v nabídkách a titulů nových a změněných PropertyManager. Pro aktivaci interaktivního Co je nového klepněte na Nápověda > Co je nového > Interaktivní. Příklady Co je nového jsou aktualizované při každé důležité verzi a poskytují návod jak použít vylepšení zabudovaná do nové verze. Pro otevření Co je nového - příklady klepněte nanápověda > Co je nového > Co je nového - příklady. Obsahuje kompletní popis našich produktů včetně podrobností o uživatelském rozhraní, vzorků a příkladů. Poskytuje informace o posledních změnách našich produktů. x

11 Právní ustanovení , Dassault Systèmes SolidWorks Corporation, a Dassault Systèmes S.A. company, 300 Baker Avenue, Concord, Mass USA. Všechna práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, elektronicky či ručně, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenční smlouvě a žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto podmínek, včetně záruk v licenční smlouvě. Patentová oznámení 3D CAD software SolidWorks je chráněn Patenty USA 5,815,154; 6,219,049; 6,219,055; 6,611,725; 6,844,877; 6,898,560; 6,906,712; 7,079,990; 7,477,262; 7,558,705; 7,571,079; 7,590,497; 7,643,027; 7,672,822; 7,688,318; 7,694,238; a zahraniční patenty (např. EP 1,116,190 a JP 3,517,643). Software edrawings je chráněn patenty USA 7,184,044; 7,502,027 a kanadským patentem 2,318,706. V USA a jiných zemích probíhá vyřizování dalších patentů. Ochranné známky a názvy produktů pro produkty a služby SolidWorks SolidWorks, 3D PartStream.NET, 3D ContentCentral, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. CircuitWorks, Feature Palette, FloXpress, PhotoWorks, TolAnalyst, a XchangeWorks jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovanou ochrannou značkou společnosti Geometric Ltd. SolidWorks 2011, SolidWorks Enterprise PDM, SolidWorks Simulation, SolidWorks Flow Simulation a edrawings Professional jsou názvy produktů společnosti DS SolidWorks. Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Omezená práva vlády USA. Použití, rozmnožování nebo zveřejnění Vládou podléhá omezením stanoveným ve směrnicích FAR (Komerční počítačový software omezená práva), DFARS (Komerční počítačový software a dokumentace ke komerčnímu počítačovému softwaru), případně v licenční smlouvě. Smluvní strana/výrobce: 11

12 Dassault Systemes SolidWorks Corporation, 300 Baker Avenue, Concord, Massachusetts USA Autorské doložky pro produkty SolidWorks Standard, Premium, Professional a vzdělávací verzi Části tohoto softwaru Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Součásti tohoto softwaru Siemens Industry Software Limited. Všechna práva vyhrazena. Součásti tohoto softwaru Geometric Ltd. Součásti tohoto softwaru Microsoft Corporation. Všechna práva vyhrazena. Části tohoto softwaru zahrnují PhysX NVIDIA Části tohoto softwaru Luxology, Inc. Všechna práva vyhrazena. Probíhá vyřizování dalších patentů. Součásti tohoto softwaru DriveWorks Ltd. Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA 5,929,866; 5,943,063; 6,289,364; 6,563,502; 6,639,593; 6,754,382; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech najdete v SolidWorks v nabídce Nápověda > O SolidWorks. Autorská práva pro produkty SolidWorks Simulation Části tohoto softwaru 2008, Solversoft Corporation. PCGLSS Computational Applications and System Integration Inc. Všechna práva vyhrazena. Autorská práva pro produkt Enterprise PDM Product Outside In Viewer Technology, Copyright , Oracle Autorská práva , Oracle. Všechna práva vyhrazena. Součásti tohoto softwaru Microsoft Corporation. Všechna práva vyhrazena. Autorská práva pro produkty edrawings Části tohoto programu Tech Soft 3D. Části tohoto softwaru Jean-Loup Gailly and Mark Adler. Součásti tohoto softwaru Dconnexion. Části tohoto software Open Design Alliance. Všechna práva vyhrazena. Části tohoto softwaru Spatial Corporation. Tento software je částečně založen na práci Independent JPEG Group. 12

13 1 Uživatelské rozhraní Tato kapitola obsahuje následující témata: SolidWorks vyhledávání Tlačítka Uložit jako a Vlastnosti souboru na standardním panelu nástrojů Ikony PropertyManageru Zprávy o chybách SolidWorks vyhledávání Do vyhledávání SolidWorks byly přidány nové režimy vyhledávání. Kromě hledání souborů a modelů můžete hledat v nápovědě SolidWorks, databázi znalostí nebo na komunitním fóru. Na pruhu nabídky v okně SolidWorks Vyhledávání text pro vyhledání., zvolte místo hledání a zadejte. Viz Nápověda SolidWorks: Vyhledávání. Tlačítka Uložit jako a Vlastnosti souboru na standardním panelu nástrojů Na standardním panelu nástrojů jsou nyní dvě nová tlačítka, Uložit jako a Vlastnosti souboru. Pomocí Nástroje > Vlastní > Příkazy přidejte tlačítka do panelu nástrojů nebo do CommandManageru. Viz Nápověda SolidWorks: Vlastní úpravy tlačítek nástrojů. Ikony PropertyManageru Ikony pro jmenovky a tlačítka v PropertyManagers a dialogová okna jsou aktualizována pro větší konzistenci s panelem nástrojů a ikonami stromu FeatureManager. 13

14 Uživatelské rozhraní Zprávy o chybách Dialogové okno zprávy o chybách SolidWorks nyní umožňuje SolidWorks získat více informací o důvodech, proč software neodpovídá. V dialogovém okně můžete provádět následující: Odeslat zprávu o chybě společnosti SolidWorks. Vložit krátký popis vašich akcí ve chvíli, kdy aplikace přestala odpovídat. Uveďte, zda se jedná o nový problém nebo podobný již předchozímu problému. Tato informace pomůže vývojářům SolidWorks zjistit příčiny nestability. Náhled obsahu zprávy k zaslání na SolidWorks.. Zobrazit zásady ochrany osobních údajů SolidWorks. Zprávy jsou důvěrné a jsou předmětem této politiky. Pokud chcete zaslat SolidWorks zprávy v případě každé chyby, zvolte Umožnit připomínky o výkonu v položce Nástroje > Možnosti > Všeobecné. 14

15 2 Základy SolidWorks Tato kapitola obsahuje následující témata: Aplikační programové rozhraní Kopírovat projekt Dokumentace Aplikační programové rozhraní Hlavním zdokonalením jsou nová rozhraní, metody, vlastnosti a zástupci. Nyní můžete: Zobrazit ovládací prvky.net v uživatelském rozhraní SolidWorks Přistupovat k funkci Kopírovat projekt Získat informace o datových objektech obsahujících vlastnosti křivek, splajnů a parametrů povrchů Spravovat styly čar ve výkresech Zobrazit si obsah složek ve stromu FeatureManager Vytvářet skupiny plovoucích nástrojů v CommandManageru Převádět pohledy v režimu konceptové kvality na vysokou kvalitu Používat vykreslovací technologii na bázi chodu paprsku, jako je například PhotoView 360, a její možnosti Určit, zda je aktuální skica vymezovacím rámečkem Získat směr čáry ohybu Získat data zobrazení skici s vymezovacím rámečkem pro pohled výkresu rozvinutého tvaru Přidat a odstranit materiál z určitých stavů zobrazení v aktivní konfiguraci modelu Přidávat standardní tlačítka SolidWorks nebo vlastní tlačítka do podokna úloh Zobrazit název aktivní stránky PropertyManageru Získat odkazy custom a stock render pro model Zjistit, zda je aktivní příkaz nebo stránka PropertyManageru Přidat řádek do makra C# nebo VB.NET a do souboru deníku SolidWorks Odeslat oznámení: Před vykonáním příkazu nebo otevřením stránky PropertyManageru Když se vloží kusovník nebo obecná tabulka do sestavy, výkresu nebo dokumentu dílu Po výběru entity v dílu, sestavě nebo dokumentu výkresu Použít nástroj Design Checker k následujícím úkonům: Systém kontrol ze stávajících dokumentů, šablon a norem výkresů SolidWorks Zkontrolovat podle existujícího souboru 15

16 Základy SolidWorks Získat výsledky shrnutí a uložit zprávu o nich do formátu Microsoft Word Klepněte nanápověda > Nápověda API > Nápověda SolidWorks API > SolidWorks APIs > Poznámky k verzi. Kopírovat projekt Nové volby v dialogovém okně Kopírovat projekt umožňují ukládat systémové i vlastní nálepky, vzhledy a prostředí přidružená k modelu. K dispozici jsou tyto možnosti: Včetně výchozích nálepek, vzhledů a scén Včetně vlastních nálepek, vzhledů a scén Alternativou k funkci Kopírovat projekt je nabídka Nástroje > Možnosti > Vlastnosti dokumentu > Zobrazení modelu, kde vyberete volbu Uložit data vzhledu, nálepky a prostředí do souboru modelu. Dokumentace Nové kurzy SolidWorks 2011 zahrnuje následující kurzy: Vizualizace sestav, Studie pohybu dle událostí, Gesta myši a SustainabilityXpress. K těmto kurzům se dostanete následujícím způsobem: 1. Klepněte na Nápověda > Kurzy SolidWorks. 2. Vyberte jednu z následujících možností: Všechny kurzy SolidWorks (sada 1) Všechny kurzy SolidWorks (sada 2) 3. Vyberte nový kurz ze seznamu. Přehled správy Toolbox Nápověda SolidWorks obsahuje nové informace o správě Toolbox. Viz Nápověda SolidWorks: Přehled správy Toolbox. 16

17 3 3D ContentCentral Tato kapitola obsahuje následující témata: Nástroj Defeature Configuration Publisher Dodavatelé 3D ContentCentral Nástroj Defeature Nástroj SolidWorks Defeature slouží k odstranění detailů z dílu nebo sestavy a k uložení výsledků do nového souboru, ve kterém jsou detaily nahrazeny napodobenými objemy (objemy bez definice prvku nebo historie). Poté můžete sdílet nový soubor, aniž byste poskytli všechny detaily návrhu modelu. Další informace viz Defeature pro díly na stranu 101. Configuration Publisher Ovládání více rodičů/potomků Configuration Publisher poskytuje větší flexibilitu při definování nadřazených dat pro ovládací prvky. Nadřazená data můžete definovat explicitně, je povoleno více nadřazených dat. Již automaticky nedědíte prarodiče (tj. nadřazená data ovládacích prvků, které jste specifikovali jako rodiče). Viz Vztahy rodičů/potomků na stranu 37. Testy modelů Než své modely zavedete do 3D ContentCentral, můžete zkontrolovat jejich správnost. Otestuje se vzorek možných konfigurací. Výsledky se uloží do souboru protokolu, v němž jsou uvedeny konfigurace, které byly testovány, a informace o tom, zda se úspěšně obnovily. Viz Testy modelů na stranu 37. Dodavatelé 3D ContentCentral Dodavatelské služby představují nové možnosti samoobslužného publikování pro dodavatele průmyslových součástí. Čísla dílů Dodavatelé mohou použít Configuration Publisher pro vygenerování čísel dílů pro konfigurovatelný model a uživatelé mohou vyhledávat modely na základě čísla dílu na webové stránce 3D ContentCentral. Viz Čísla dílů na stranu

18 3D ContentCentral Správnost modelu Dodavatelé mohou zkontrolovat správnost konfigurovatelných modelů v SolidWorks, než je zavedou do 3D ContentCentral. Viz Testy modelů na stranu 37. Nástroj Defeature Dodavatelé mohou aktivovat pravidla, která definovali v SolidWorks pro odstranění detailů z konfigurovatelných modelů před stažením. Viz Defeature pro díly na stranu

19 4 Správa Tato kapitola obsahuje následující témata: Převedení souborů na SolidWorks 2011 Zlepšení instalace SolidWorks Rx Převedení souborů na SolidWorks 2011 Otevření dokumentu SolidWorks z dřívější verze může trvat delší dobu. Po prvním otevření a uložení souboru již trvá každé další otevírání kratší dobu. Můžete použít Plánovač úloh SolidWorks (SolidWorks Professional) k převodu více souborů z dřívější verze do formátu SolidWorks Klepněte na Windows Start > Programy > SolidWorks 2011 > Nástroje SolidWorks > Plánovač úloh SolidWorks. V Plánovači úloh: Klepněte na Převést soubory a určete, které soubory nebo složky mají být převedeny. Pro soubory úschovny SolidWorks Workgroup PDM použijte možnost Převést soubory Workgroup PDM. Pro soubory v úschovně SolidWorks Workgroup PDM použijte obslužný program poskytovaný s Enterprise PDM. Po převodu souborů do formátu SolidWorks 2011 je nelze otevírat ve starších verzích systému SolidWorks. Zlepšení instalace Manažer instalací SolidWorks a instalační proces obsahují významná zlepšení. Aktivace licence Je zdokonalena aktivace licence SolidWorks. Můžete aktivovat a přenášet licence pro četná sériová čísla v jednom kroku. Můžete přenášet licence z počítače dokonce i tehdy, když SolidWorks už není na tomto počítači instalován. Pro přenos licence můžete stáhnout a spustit Průvodce aktivací SolidWorks ze zákaznického portálu SolidWorks. Manažer licencí SolidNetWork Manažer licencí SolidNetWork je zdokonalen. Je zlepšeno zobrazení vypůjčených licencí. 19

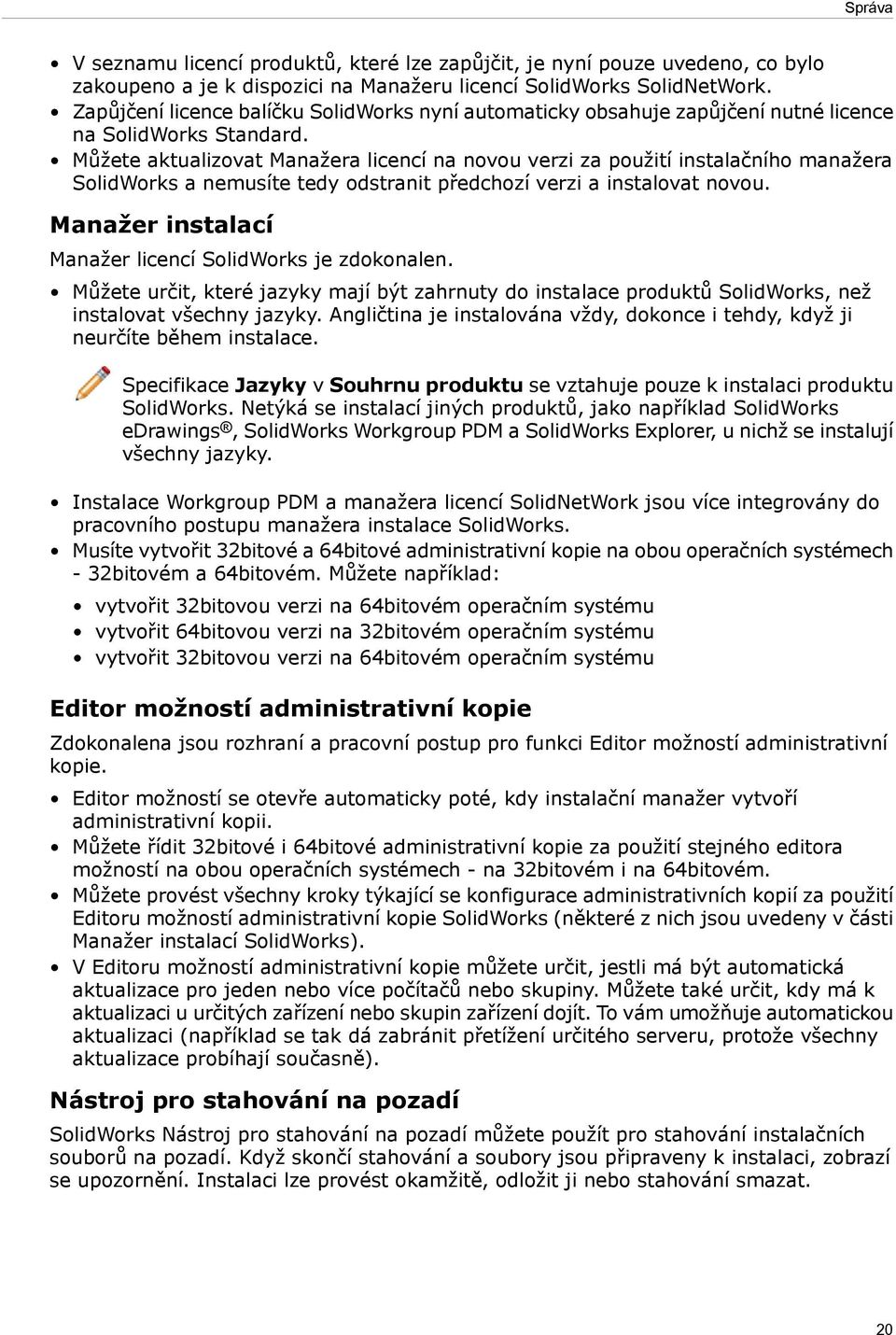

20 Správa V seznamu licencí produktů, které lze zapůjčit, je nyní pouze uvedeno, co bylo zakoupeno a je k dispozici na Manažeru licencí SolidWorks SolidNetWork. Zapůjčení licence balíčku SolidWorks nyní automaticky obsahuje zapůjčení nutné licence na SolidWorks Standard. Můžete aktualizovat Manažera licencí na novou verzi za použití instalačního manažera SolidWorks a nemusíte tedy odstranit předchozí verzi a instalovat novou. Manažer instalací Manažer licencí SolidWorks je zdokonalen. Můžete určit, které jazyky mají být zahrnuty do instalace produktů SolidWorks, než instalovat všechny jazyky. Angličtina je instalována vždy, dokonce i tehdy, když ji neurčíte během instalace. Specifikace Jazyky v Souhrnu produktu se vztahuje pouze k instalaci produktu SolidWorks. Netýká se instalací jiných produktů, jako například SolidWorks edrawings, SolidWorks Workgroup PDM a SolidWorks Explorer, u nichž se instalují všechny jazyky. Instalace Workgroup PDM a manažera licencí SolidNetWork jsou více integrovány do pracovního postupu manažera instalace SolidWorks. Musíte vytvořit 32bitové a 64bitové administrativní kopie na obou operačních systémech - 32bitovém a 64bitovém. Můžete například: vytvořit 32bitovou verzi na 64bitovém operačním systému vytvořit 64bitovou verzi na 32bitovém operačním systému vytvořit 32bitovou verzi na 64bitovém operačním systému Editor možností administrativní kopie Zdokonalena jsou rozhraní a pracovní postup pro funkci Editor možností administrativní kopie. Editor možností se otevře automaticky poté, kdy instalační manažer vytvoří administrativní kopii. Můžete řídit 32bitové i 64bitové administrativní kopie za použití stejného editora možností na obou operačních systémech - na 32bitovém i na 64bitovém. Můžete provést všechny kroky týkající se konfigurace administrativních kopií za použití Editoru možností administrativní kopie SolidWorks (některé z nich jsou uvedeny v části Manažer instalací SolidWorks). V Editoru možností administrativní kopie můžete určit, jestli má být automatická aktualizace pro jeden nebo více počítačů nebo skupiny. Můžete také určit, kdy má k aktualizaci u určitých zařízení nebo skupin zařízení dojít. To vám umožňuje automatickou aktualizaci (například se tak dá zabránit přetížení určitého serveru, protože všechny aktualizace probíhají současně). Nástroj pro stahování na pozadí SolidWorks Nástroj pro stahování na pozadí můžete použít pro stahování instalačních souborů na pozadí. Když skončí stahování a soubory jsou připraveny k instalaci, zobrazí se upozornění. Instalaci lze provést okamžitě, odložit ji nebo stahování smazat. 20

21 Správa SolidWorks Rx Diagnostika Zlepšený vzhled stránky a obsah na záložce Diagnostika vám pomohou umístit a stáhnout správný ovladač grafické karty na stránce Status zobrazený na záložce Diagnostika pro různé systémy a kombinace hrafické karty na vašem počítači: Počítač Stav Zobrazená pole Systém Grafická karta Certifikovaný Certifikováno pouze pro předchozí verzi SolidWorks Všechna pole vztahující se k systéemu a grafické kartě Systém Grafická karta Necertifikováno Certifikováno pouze pro předchozí verzi SolidWorks Informace vztahující se ke grafické kartě Systém Grafická karta Certifikovaný Neaktuální Všechna pole vztahující se k systéemu a grafické kartě Systém Grafická karta Certifikovaný Aktuální Všechna pole vztahující se k systéemu a grafické kartě Pokud nemáte internetové připojení, status zobrazí ikonu chyby. Použití a zlepšení pracovního postupu Záložka Zachycení problému vám napomáhá popisovat problém, nahrávat video a sbalit soubory SolidWorks. 1. Na záložce Zachytit problém klepněte na Popsat problém. 2. V dialogovém okně Detaily zachycení problému popište problém a klepněte na OK. Dialogové okno bylo zkráceno, aby se tak zlepšilo využití. 3. Klepněte na Nahrát video. Spustí se nová relace SolidWorks. Toto tlačítko nahrazuje dialogové okno Zopakovat problém. 21

22 Správa 4. V dialogovém okně Zachycení problému klepněte na Start. V plovoucím dialogovém okně zůstává nahoře vaše relace SolidWorks. 5. Zaznamenejte problém a klepněte na Ukončit záznam. 6. Při vyzvání k ukončení relace SolidWorks klepněte na OKI. 7. Klepněte na Přidat soubory pro přidání dílů, výkresů nebo souborů sestavy, pak klepněte na Balíček souborů nyní. Vytvoří se komprimovaná složka. Můžete přejmenovat složku, uložit ji na svém pevném disku a zaslat ji týmu technické podpory. Srovnávací testy hardware Záložka Addins nyní umožňuje spojení se stránkou kde najdete podrobnosti o probíhající aplikaci SolidWorks a srovnávacích testech pro počítače. Můžete určit, zda je váš systém dostatečně vybaven, aby na něm mohla aplikace SolidWorks probíhat efektivně. Pro spuštění srovnávacího testu výkonu SolidWorks klepněte na záložce Addins na Spustit srovnávací test výkonu SolidWorks. Kontrola správnosti grafické karty Zlepšení stránky s ovladači grafické karty vám pomohou identifikovat správný grafický ovladač. Viz Zlepšení: Aplikace jednoho klepnutí, která napomůže vašemu systému a grafické kartě a rozšiřuje informaci na weobvée stránce tak, abyste si mohli vyhledat správnou grafickou kartu. Potřebujete mít na svém počítači instalovanou verzi.net 2.0 nebo pozdější, abyste toto tlačítko na webovée stránce viděli. Aktualizované výsledky jsou uvedeny v grafu s barevnými kódy, které zlepšují čitelnost. 22

23 5 Sestavy Tato kapitola obsahuje následující témata: Prvky sestavy Assembly Visualization Defeature pro sestavy Rovnice Detekce kolizí Vazby Zpráva o obnově SpeedPak Prvky sestavy Mezi rozšíření patří možnost přidávat zaoblení, zkosení a svarové housenky do sestav. Zaoblení a zkosení V sestavách můžete vytvářet zaoblení a zkosení, která jsou užitečná pro přípravu svaru. Stejně jako u jiných prvků sestavy, i tyto prvky můžete přenést na díly, jichž se týkají. Podrobný postup přidávání zkosení do sestavy viz Zaoblení a zkosení na stranu 166. Svarové housenky Do sestav můžete přidat zjednodušené svarové housenky. Zjednodušené svarové housenky představují odlehčené zjednodušené znázornění svarových housenek. 23

24 Sestavy V předchozích verzích SolidWorks jste přidávali svarové housenky jako součásti sestavy. Tato metoda již není podporována. Stávající součásti svarových housenek však můžete i nadále upravovat. Více informací o zjednodušených svarových housenkách viz Svarové housenky na stranu 165. Podrobný postup přidávání svarové housenky do sestavy viz Svarové housenky na stranu 166. Assembly Visualization Enhancements support complex sorting scenarios and provide additional display and save options. Sorting and Column Options You can build more complex sorting scenarios by doing the following: Adding multiple columns Adding multiple parameters to the sorting hierarchy Rearranging column position to change the order in which the parameters are sorted Right-click a column header and select the following: Add Column. Adds a column to the Assembly Visualization list. You can then change which property is listed in the new column. Delete Current. Deletes the column you right-clicked. The minimum number of columns is three. The File Name and Quantity columns cannot be deleted. Add to Sort Hierarchy. Enables you to sort by the values in that column. A sorting widget appears under the column title. To remove a column from the sort hierarchy, right-click it and click Remove from Sort Hierarchy. When multiple columns have sorting widgets, the hierarchy of the sort is from left to right. Drag a column header to move a column left or right to move it up or down in the sorting hierarchy. You can adjust the width of a column to fit the column contents by double-clicking the column separator. Save and Display Options With enhanced save and display capabilities, you can: Export the Assembly Visualization list in top-level only, parts only, or indented format when saving the list to a separate file. Right-click any column header and click Save as. Then in the Save As dialog box, select Top-level only, Parts only, or Indented. Save the Assembly Visualization view as a display state. Click the arrow to the right of the column headers and click Add Display State. Apply the same color to components that have identical values (for example, when components are sorted by a discrete property such as Vendor or Status). Right-click a color slider and click Group Identical. The software adds sliders as needed to apply a distinct color for each discrete value. Set the length of the value bars to be calculated as a percentage of the value for the highest-value component or as a percentage of the value for the entire assembly. Click 24

25 Sestavy the arrow to the right of the column headers, click Value Bars, and then click Component Driven or Assembly Driven. Defeature pro sestavy Nástroj Defeature slouží k odstranění detailů z dílu nebo sestavy a k uložení výsledků do nového souboru, ve kterém jsou detaily nahrazeny napodobenými objemy (objemy bez definice prvku nebo historie). Poté můžete sdílet nový soubor, aniž byste poskytli všechny detaily návrhu modelu. Před Po Klepnutím na Defeature (panel nástrojů pro nástroje) nebo na Nástroje > Defeature otevřete PropertyManagera Defeature, který poskytuje nástroje pro ruční a automatický výběr detailů pro zachování a odstranění. PropertyManager má více stránek. Defeature - Krok č. 1: Součásti Můžete určit součásti, které se mají odebrat z modelu. V tomto případě použijete k odstranění všech vnitřních součástí a prvků a některých vnějších součástí ze sestavy olejového čerpadla nástroj Defeature. Montážní díry zůstanou zachovány. 1. Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\oil_pump.sldasm. 2. Klepněte na Nástroje > Defeature. Otevře se PropertyManager Defeature s položkou Krok č. 1: Součásti. Nejprve prozkoumejte řez sestavy. 3. V PropertyManageru pod položkou Řez klepněte na Plocha1. 25

26 Sestavy Uvidíte vnitřní detaily a součásti. Změňte Vzdálenost odsazení tak, abyste viděli různé řezy sestavy. 4. Klepnutím na Plocha1 ukončíte pohled řezu. 5. Pod položkou Odstranit vyberte Interní součásti. 6. Klepněte na Další. Defeature - Krok č. 2: Pohyb Chcete-li v sestavě umožnit pohyb, můžete odstranit detaily ze skupin součástí a povolit pohyb mezi skupinami. Pro tento příklad tento krok přeskočte. Klepněte na Další. Defeature - Krok č. 3: Zachovat V případě prvků, které by jinak byly nástrojem Defeature odstraněny, můžete určit prvky, které chcete zachovat, jako například montážní díry. 1. Pro Prvky k zachování : a) V grafické ploše vyberte tři montážní díry na krytu. b) Otočte sestavu a vyberte tři montážní díry na pouzdře. 26

27 Sestavy 2. Klepněte na Další. Obrazovka se rozdělí a zobrazí se náhled modelu. Prvky na pouzdře jsou při uzavření sestavy odstraněny. Montážní díry, které jste vybrali, zůstaly zachovány. Když otočíte sestavu, náhled se také otočí. Sestava Náhled Defeature - Krok č. 4: Odstranit Můžete se rozhodnout, že chcete odstranit prvky, které nebyly odstraněny automaticky. 1. V plovoucím stromu FeatureManager rozbalte Kryt a vyberte Řez žebrem. V PropertyManageru se Řez žebrem a jeho závislé prvky objeví v seznamu Položky k odstranění. V grafické ploše bude prvek řezu zvýrazněn. 2. Klepněte na Další. Zobrazí se náhled, z něhož je odstraněn prvek řezu. 27

28 Sestavy Defeature - Odstranění prvků bylo dokončeno Méně detailní model můžete uložit do samostatného souboru dílu nebo jej publikovat v 3D ContentCentral. Nastavení, která jste vybrali v PropertyManageru, se uloží do původního modelu. 1. Pod položkou Výsledky vyberte Uložit model jako samostatný soubor. 2. Klepněte na. 3. V dialogovém okně Uložit jako: a) Do pole Název souboru zadejte olejové čerpadlo - odstraněné detaily. b) V položce Uložit jako typ vyberte Díl (*.sldprt). c) Klepněte na tlačítko Uložit. Sestava se uloží jako díl. Díl má pouze jeden prvek, Imported1 žádné odkazy na původní sestavu., a neobsahuje V sestavě se poblíž horní části stromu FeatureManager objeví položka Defeature. Můžete klepnout pravým tlačítkem na Defeature, poté na Upravit prvek, změnit nastavení a uložit jinou verzi sestavy s jinými odstraněnými detaily. 4. V okně dílu klepněte na Řez (panel nástrojů Průhledné zobrazení) nebo Zobrazit > Zobrazení > Řez. Díl nemá žádné interní detaily. 28

29 Sestavy Rovnice Funkce rovnic byla zdokonalena. Můžete používat rovnice k ovládání stavu potlačení součástí sestavy. Můžete sdílet rovnice a globální proměnné mezi modely. Můžete konfigurovat globální proměnné. Viz Equations na stranu 101. Detekce kolizí Nástroj Detekce kolizí byl vylepšen. Ignorovat skrytá těla Můžete ignorovat přesahy se skrytými těly. Předpokládejme například, že ve vícetělovém dílu vytvoříte tělo pro konstrukční účely a poté je skryjete. V sestavě si můžete zvolit, že nechcete zobrazovat přesahy mezi skrytým tělem a ostatními součástmi. Klepněte na nástroj Detekce kolizí (panel nástrojů pro sestavy) nebo na Nástroje > Detekce kolizí. V PropertyManageru v nabídce Možnost vyberte Ignorovat skrytá těla. Vazby Kvalita a výkon Kvalita a výkon nástroje Detekce kolizí byly vylepšeny. Díky změnám může software najít přesahy, které dříve nenašel, což může mít za následek změnu počtu hlášených přesahů. Nahradit entity vazeb Funkce Nahradit entity vazeb byla vylepšena. Místní panel nástrojů Chybějící entity je nyní k dispozici při nahrazování jakýchkoli entit vazeb, nikoli jen při nahrazování součásti, která obsahuje entity vazeb. 29

30 Sestavy Při nahrazování více entit vazeb můžete odložit řešení vazeb. Vyberte Odložit aktualizaci, aby se všechny vazby vyřešily společně, když ukončíte PropertyManager, a nikoli samostatně při každém výběru náhradní entity. Vyberte vazbu, součást nebo složku Vazby a klepněte na Nahradit entity vazeb (panel nástrojů Sestava). Vazby v pohybu Pro podporu přesnější simulace pohybu se nyní určité vazby řeší ve vztahu k jiným součástem, a nikoli vzhledem k počátku sestavy. Referenční součásti pro vazby převodů, ozubených tyčí a pastorků a šroubové vazby jsou detekovány automaticky. V případě lineárních/lineárních vazeb specifikujete příslušné referenční součásti v PropertyManageru Vazba. Informace o referenční součásti se používá v simulacích SolidWorks Motion. Zpráva o obnově AssemblyXpert nyní generuje zprávu o době potřebné pro obnovu celé sestavy. Před generováním zprávy musíte obnovit sestavu během aktuální relace SolidWorks. 1. Klepněte na AssemblyXpert (panel nástrojů Sestava) nebo na Nástroje > AssemblyXpert. 2. V dialogovém okně AssemblyXpert v informačním řádku zprávy o obnově klepněte na SpeedPak Zobrazit tyto díly. Nové příkazy umožňují snáze přepínat mezi SpeedPak a nadřazenými konfiguracemi podsestav. Nyní konfigurace SpeedPak obsahují také skici. Přepínání všech podsestav na SpeedPak Proveďte jeden z následujících úkonů: Chcete-li otevřít sestavu, klepněte na Otevřít (základní panel nástrojů) nebo vyberte Soubor > Otevřít. V dialogovém okně Otevřít vyberte Použít SpeedPak. V sestavě, která je již otevřena, klepněte ve stromu FeatureManager pravým tlačítkem myši na sestavu nejvyšší úrovně a poté klepněte na Použít SpeedPak. Pokud má aktivní konfigurace podsestavy konfiguraci SpeedPak, použije se konfigurace SpeedPak. Přepínání vybraných podsestav na SpeedPak Ve stromu FeatureManager klepněte pravým tlačítkem na jednu nebo více podsestav a poté klepněte na Použít SpeedPak. Pokud má aktivní konfigurace vybrané podsestavy konfiguraci SpeedPak, použije se konfigurace SpeedPak. 30

31 Sestavy Přepínání ze SpeedPak na nadřazené konfigurace Ve stromu FeatureManager klepněte pravým tlačítkem na sestavu nejvyšší úrovně nebo jednu nebo více vybraných podsestav a poté klepněte na Nastavit SpeedPak na nadřazenou sestavu. Podsestavy se přepnou z konfigurace SpeedPak na nadřazenou sestavu SpeedPak. Skici v konfiguracích SpeedPak Vyčleněné skici jsou obsažené v konfiguracích SpeedPak. Nepotřebné skici můžete potlačit, aby neovlivňovaly výkon konfigurace SpeedPak. Jako v každé jiné sestavě lze skici potlačit tak, že na ně klepnete pravým tlačítkem ve stromu FeatureManageru a vyberete Potlačit nebo Uvolnit. 31

32 6 CircuitWorks K dispozici v SolidWorks Premium. Tato kapitola obsahuje následující témata: Souřadnice určené uživatelem pro orientaci součásti Zlepšení rozhraní Zlepšení pracovního postupu Probíhá porovnání desek Export do formátu PADS PowerPCB Souřadnice určené uživatelem pro orientaci součásti Můžete přidat uživatelem SolidWorks definovaný koordinační systém k součásti, která není modelována při počátku SolidWorks. Můžete získat takové součásti z webové stránky výrobce nebo z jiných CAD systémů. CircuitWorks určuje uživatelem definovaný koordinační systém jako počátek ECAD, když exportujete sestavu do CircuitWorks. Pokud vložíte součásti bez systému souřadnic definovaného uživatelem do sestavy CircuitWorks, CircuitWorks určuje počátek SolidWorks jako počátek ECAD. Více informací o způsobu vložení vlastních souřadnic do součásti najdete v Nápověda SolidWorks: Souřadný systém. Když pojmenujete systém souřadnic definovaný uživatelem CWX než vložíte součást do knihovny CircuitWorks, CircuitWorks určí systém souřadnic definovaný uživatelem s počátkem ECAD a umístí správně součásti, když je vložíte do sestavy plošných spojů. CircuitWorks interpretuje pozitivní směr Z systému souřadnic definovaného uživatelem jako kolmý k sestavě desky plošných spojů. Rovina XY představuje povrch desky a směry X a Y určují úhel, pod kterým se součást vkládá do sestavy. Pokud chcete systému souřadnic definovanému uživatelem a přestavujícímu počátek ECAD přiřadit jiný název než CWX, klepněte na CircuitWorks > Možnosti CircuitWorks, vybertesolidworks Export a změňte možnost Import a export součástí ve vztahu k tomuto systému souřadnic. 32

33 CircuitWorks Například: Orientace LED s definovanými souřadnicemi a bez nich Souřadnice externě vyrobené LED nastavují směr Z rovnoběžně k základu LED. Přidáte LED do knihovny CircuitWorks bez definice systému souřadnic s názvem CWX. Když vložíte součásti LED do sestavy desky po jejím vytvoření v CircuitWorks, budou umístěny vodorovně. Než přidáte součást do knihovny CircuitWorks, přidejte systém souřadnic pojmenovaný CWX do součásti LED v SolidWorks. 33

34 CircuitWorks LED jsou správně orientovány, když je vložíte do sestavy desky. Zlepšení rozhraní Knihovna CircuitWorks je zlepšena. Vylepšení nabídek, možností a zobrazení knihovny zahrnují: Příkazy pro import a export dat knihovny jsou seskupeny v nabídce Nástroje seskupeny více logicky. Funkce Přidat části ze složky byla přejmenována na Přidat více součástí a přesunuta do nabídky Soubor. Průvodce Přidat více součástí napomáhá přidat modely SolidWorks do knihovny CircuitWorks. Více informací viz Nápověda SolidWorks: Vložení více součástí do knihovny. Možnost Při otevření zkontrolovat data knihovny součásti zvýrazňuje jakékoliv chybějící součásti SolidWorks ve stromě součástí (místo jednoduchého odstranění v předchozích verzích). Můžete je pak odstranit nebo opravit. Součásti řízené pomocí SolidWorks Workgroup PDM nebo SolidWorks Enterprise PDM jsou označeny touto ikonou. Zlepšení pracovního postupu Nové možnosti zlepšují pracovní postup CircuitWorks. Můžete nyní uložit data knihovny do databáze pro zálohování nebo migraci dat. Uložení dat knihovny do databáze: 1. Klepněte na Nástroje > Exportovat data > Do databáze. 2. Zvolte název souboru databáze a umístění a klepněte na Uložit. CircuitWorks nabízí možnost přepsání součásti s nulovou výškou v knihovně, pokud má později k dispozici stejnou součást s definovanou výškou. Můžete nastavit možnost Přepsat jakékoliv existující 2D modely v knihovně 3D modelem pro automatické použití této akce. Když nastavíte možnost Přidat součásti do knihovny při exportu ze SolidWorks, CircuitWorks přidá do knihovny záznamy pro každou novou součást, se kterou se setká, když exportuje sestavu SolidWorks do CircuitWorks. 34

35 CircuitWorks Probíhá porovnání desek Můžete použít příkaz Porovnat pro identifikaci rozdílů mezi deskami (např. jejich tvar). V dosavadních verzích jste mohli porovnat pouze součásti na desce. Když se zjistí rozdíly, můžete si vybrat, jestli nahradíte nebo desku nebo vybrané součásti v sestavě SolidWorks. Otevřete dvě desky v CircuitWorks a klepněte na Nástroje > Porovnat. Export do formátu PADS PowerPCB Můžete exportovat data Circuitworks do formátu PADS PowerPCB 2007 (*.asc). V CircuitWorks klepněte na Soubor > Uložit jako a vyberte PowerPCB 2007 File (*asc). 35

36 7 Konfigurace Tato kapitola obsahuje následující témata: Configuration Publisher Změnit konfigurace Parametry SpeedPak Configuration Publisher 3D ContentCentral Configuration Publisher má nové funkce pro dodavatele 3D ContentCentral. Čísla dílů Číslo dílu lze zobrazit společně s modelem v 3D ContentCentral. Zákazníci mohou model vyhledat podle čísla dílu. Zahrnutí čísla dílu do modelu: 1. Do konfigurační tabulky v modelu vložte sloupec se záhlavím $ČÍSLODÍLU. 2. Pod $ČÍSLODÍLU: V konfiguračních tabulkách s jedním řádkem použijte funkce aplikace Microsoft Excel jako například CONCATENATE (zřetězení), aby hodnota buňky obsahovala číslo dílu modelu založeného na hodnotách ostatních sloupců. V konfiguračních tabulkách s několika řádkami zadejte číslo dílu do každé konfigurace ručně nebo pomocí funkcí aplikace Microsoft Excel. 3. V Configuration Publisheru přidejte ovladače, pravidla a hodnoty. Na záložce Náhled 3DCC zobrazí Číslo dílu dodavatele číslo dílu vybrané konfigurace. Když změníte výběry, číslo dílu se aktualizuje podle aktuálních výběrů. 4. Klepněte na Načíst do 3D ContentCentral a klepnutím na Ano model uložte. Software vygeneruje seznam čísel dílu a uloží ho do modelu ve formátu, který je přístupný softwaru 3D ContentCentral. V modelech s jednou konfigurací je číslo dílu vygenerováno pro každou možnou konfiguraci podle pravidel a hodnot, které jste zadali v Configuration Publisheru. V modelech s více konfiguracemi seznam obsahuje čísla dílu, které jste zadali pro každou konfiguraci v konfigurační tabulce. Ve 3D ContentCentral: Na stránce Konfigurovat & stáhnout se číslo dílu zobrazí v dolní části oblasti Konfigurovat a aktualizuje se, když změníte výběry. Modely lze vyhledávat podle čísla dílu, nebo částečného čísla dílu. 36

37 Konfigurace Testy modelů Než své modely zavedete do 3D ContentCentral, můžete zkontrolovat jejich správnost. Otestuje se vzorek možných konfigurací. Výsledky se uloží do souboru protokolu, v němž jsou uvedeny konfigurace, které byly testovány, a informace o tom, zda se úspěšně obnovily. Postup testování modelu před jeho zavedením: 1. V nástroji Configuration Publisher na záložce 3DCC Preview klepněte na Test. 2. V dialogovém okně Test konfigurace zadejte velikost vzorku a umístění pro uložení souboru protokolu a klepněte na Začít test. V dialogovém okně se bude zobrazovat procentuální poměr úspěšných vzorků. Další detaily si můžete zobrazit v souboru protokolu. Vztahy rodičů/potomků Configuration Publisher poskytuje větší flexibilitu při definování nadřazených dat pro ovládací prvky. Nadřazená data můžete definovat explicitně, je povoleno více nadřazených dat. Již automaticky nedědíte prarodiče (tj. nadřazená data ovládacích prvků, které jste specifikovali jako rodiče). Musíte mít již definovány minimálně dva ovládací prvky. Poté můžete přidat více nadřazených dat pro třetí nebo další ovládací prvky. V nástroji Configuration Publisher pod položkou Data je ve výchozím nastavení viditelná jedna položka Rodič. Chcete-li přidat další, klepněte na Přidat rodiče. Změnit konfigurace Dialogové okno Změnit konfigurace bylo vylepšeno. Volba Všechny parametry byla přesunuta z rozevíracího seznamu pohledu tabulky do samostatného tlačítka. Spojené kóty jsou seskupeny do sloupce označeného Spojená kóta, a tudíž se již neobjevují ve sloupcích pro jednotlivé prvky. Každá spojená kóta se vyskytuje v seznamu pouze jednou, i když je použita ve více prvcích. Klepněte pravým tlačítkem na položku a vyberte Konfigurovat kótu, Konfigurovat prvek, Konfigurovat součást nebo Konfigurovat materiál. Parametry Můžete konfigurovat parametry v následujících oblastech. Měřítko prvků (viz Měřítko na stranu 109.) Globální proměnné (viz Globální proměnné na stranu 106.) Kosmetické závity (viz Kosmetické závity na stranu 52.) 37

38 Konfigurace SpeedPak Nové příkazy umožňují snáze přepínat mezi SpeedPak a nadřazenými konfiguracemi podsestav. Nyní konfigurace SpeedPak obsahují také skici. Další informace viz SpeedPak na stranu

39 8 Design Checker K dispozici v SolidWorks Professional a SolidWorks Premium. Tato kapitola obsahuje následující témata: Normy nástroje Design Checker ze souborů SolidWorks Kontrola umístění souborů Kontrola přesnosti kótování Kontrola umístění prvků Kontrola standardní šablony Zpráva nástroje Design Checker Souhrnná zpráva pro Plánovač úloh Úloha Design Checker v Enterprise PDM Normy nástroje Design Checker ze souborů SolidWorks Design Checker nyní podporuje kromě formátu souboru (*.dwg) také tvorbu souborů norem *.swstd z následujících formátů souborů: Díl (*.sldprt, *.prt) Sestava (*.asm, *.sldasm) Výkres (*.drw, *.slddrw) Šablona (*.prtdot, *.asmdot, *.drwdot) Norma skicování (*.sldstd) Klepněte na Nástroje > Design Checker > Zkontrolovat podle existujícího souboru a zadejte soubor pro vytvoření souboru norem. Program vytvoří soubor norem na základě vašeho výběru, validuje aktivní dokument a zobrazí výsledky v podokně úloh. Kontrola umístění souborů Pomocí kontroly Umístění souboru můžete ověřit, zda jsou vaše šablony dokumentu umístěny ve správné cestě k souboru. V aktuálním dokumentu se budou kontrolovat nastavení zvolená v nabídce Nástroje > Možnosti > Možnosti systému > Umístění souboruů. Klepněte na Umístění souboru pod položkou Kontroly dokumentu, čímž dojde k přidání této kontroly do požadavků Systému kontroly. Kontrola také obsahuje tři nové možnosti automatické opravy: Vložit chybějící cesty. Během automatické opravy nástroj Design Checker přidá cesty k souborům ze seznamu preferovaných hodnot do seznamu skutečných hodnot na úrovni systému. 39

40 Design Checker Odstranit nadbytečné cesty. Během automatické opravy nástroj Design Checker odstraní cesty k souborům, které nejsou přítomny v seznamu preferovaných hodnot, ze seznamu skutečných hodnot na úrovni systému. Zkontrolovat pořadí. Design Checker zkontroluje pořadí cest k souborům v seznamu skutečných a preferovaných hodnot. Kontrola přesnosti kótování Kontrola Přesnosti kótování nyní zahrnuje očekávanou přesnost pro kóty, úhly a tolerance. Úroveň přesnosti nastavíte tak, že vyberete počet číslic za desetinnou čárkou nebo nastavíte hodnotu. V aktuálním dokumentu se budou kontrolovat nastavení zvolená v nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Kóty. Kontrola také obsahuje dvě nové možnosti automatické opravy: Upravit všechny kóty délky a přesnosti tolerance v dokumentu Upravit všechny úhlové kóty a přesnosti tolerance v dokumentu Klepněte na Přesnost kótování pod položkou Kontroly kót, čímž dojde k přidání této kontroly do požadavků Systému kontroly. Kontrola umístění prvků Kontrola Umístění prvku ověřuje, zda nemá aktivní dokument umístěny žádné 2D nebo 3D skici s odkazy na zaoblení nebo zkosení hran. Klepněte na Umístění prvku pod položkou Kontroly prvků, čímž dojde k přidání této kontroly do požadavků Systému kontroly. Kontrola standardní šablony Kontrola Formát listu byla přejmenována na kontrolu Standardní šablony. Tato kontrola ověřuje vlastnosti velikosti listu výkresu a typu promítání, který se používá pro rozvržení pohledů. Klepněte na Standardní šablona pod položkou Kontroly dokumentu výkresu, čímž dojde k přidání této kontroly do požadavků Systému kontroly. Zpráva nástroje Design Checker Zpráva nástroje Design Checker je nyní formátována pro lepší čitelnost. Zprávu můžete rovněž uložit jako dokument Microsoft Word. Když se úloha Design Checker spouští z aplikace SolidWorks Task Scheduler nebo SolidWorks Enterprise PDM, bude zpráva obsahovat informace pro automaticky opravované entity. Nový formát shrnuje instance selhání podle úrovně kritičnosti a uvádí seznam automaticky opravených parametrů s jejich počátečními a opravenými hodnotami. Souhrnná zpráva pro Plánovač úloh Když je nástroj Design Checker spuštěn na více souborech prostřednictvím Plánovače úloh SolidWorks, vytvoří souhrnnou zprávu. 40
