1 TŘÍFÁZOVÝ DIGITÁLNÍ KLEŠŤOVÝ MĚŘIČ VÝKONU R134A MASTECH MS2203 OBSAH Bezpečnostní opatření Bezpečnostní informace Bezpečnostní symboly Všeobecný popis Vlastnosti Rozložení ovládacích prvků Používání otočného přepínače Používání tlačítek LCD displej Měření Měření střídavého napětí Měření střídavého proudu Měření jednofázového obvodu Měření třífázového čtyřvodičového obvodu Měření třífázového třívodičového obvodu Uložení měření Vyvolání z paměti RS232C Interface Vstupní napětí a proud Osvětlení displeje Náčrt bezpečného držení Grafy funkcí výkonu Indikace nízkého napětí Výměna baterií Technický popis Příslušenství Bezpečnostní opatření Přečtěte tento návod k použití pečlivě a úplně ještě před použitím přístroje. Věnujte obzvláštní pozornost výstrahám. Pokyny v těchto výstrahách musí být dodržovány. Musíte být opatrní při práci na napětích vyšších než 30V stř. Držte prsty za ochrannou bariérou při měření. Nikdy nepoužívejte přístroj k měření napětí, která mohou překročit maximální dovolenou vstupní hodnotu v kterémkoli režimu měření. Vždy zkontrolujte přístroj a měřicí šňůry před každým použitím. Zjistíte-li jakýkoli neobvyklý stav jako např. poškozené měřicí šňůry, prasklé pouzdro, nefunkční displej apod., nezkoušejte s takovým přístrojem měřit. Pouze používání přístroje s dodanými měřicími šňůrami splňuje bezpečnostní předpisy. Potřebujete-li nahradit poškozené měřicí šňůry stejným typem se stejnými elektrickými vlastnostmi. Nikdy se nedotýkejte zdroje napětí, jsou-li měřicí šňůry připojeny k proudové svorce. Nenechávejte přístroj na přímém slunečním svitu, v prostředí s vysokou teplotou nebo vlhkostí. VAROVÁNÍ PŘEČTĚTE SI TENTO NÁVOD PŘED POUŽITÍM PŘÍSTROJE Bezpečnostní informace Třífázový digitální klešťový měřicí přístroj byl navržen podle IEC1010-1a IEC , které se týkají bezpečnostních požadavků elektrických měřicích přístrojů kategorie CATIII 600V. Bezpečnostní symboly Důležitá bezpečnostní informace, viz návod k obsluze. Možná přítomnost nebezpečného napětí. Uzemnění Dvojitá izolace (Třída ochrany II) Baterie Všeobecný popis Třífázový digitální klešťový měřicí přístroj je příruční inteligentní přístroj s měřením výkonu, tj. zahrnuje měření proudu a měření výkonu. Přístroj sestává ze tří kanálů: napětí, proud a výkon a z jednoho mikroprocesoru. Má výkonné měření a software na zpracování dat, kompletuje výsledky měření, počítá a zobrazuje 8 veličin: napětí, proud, skutečný výkon, účiník, zdánlivý výkon, jalový výkon, činný výkon/spotřeba energie a kmitočet. Je stabilní a snadno se obsluhuje. Je obzvláště vhodný k okamžitému měření a k přezkoušení elektrických zařízení a výkonových napájecích obvodů. Konstruován je jako klešťový, je velmi malý, velmi lehký, a přenosný, měří se s ním snadno a rychle. Digitální klešťový měřicí přístroj výkonu, pokud je používán v třífázových soustavách je jedním z nejlepších nástrojů. Vlastnosti 1. Pro měření výkonu v třífázových třívodičových a třífázových čtyřvodičových obvodech. 2. Přístroj může zobrazit true RMS hodnotu měření. V případě nesinusového vstupního signálu střídavého proudu může být přesně měřen výkon. 3. Používaní automatické volby rozsahů a modul převodníku, který má 8000 načítání a vysoké rozlišení, dává přístroji vysokou přesnost a usnadňuje provoz. 4. Minimální proud měření činného výkonu/spotřeby energie je 0.5A, takže může měřit spotřebu energie za hodinu libovolného elektrického zařízení. Měření a zobrazení pěti veličin výkonu: skutečný výkon, zdánlivý výkon, účiník, jalový výkon a činný výkon/spotřeba energie. 5. Dvojité zobrazení dvou měřených hodnot v každém menu a uložení 28 skupin měřených údajů. 6. Měří pět údajů výkonu v každé fázi a celkovou hodnotu výkonu v třífázových měřeních samostatně. 7. Ovládání tlačítky s více funkcemi, analogový sloupcový graf se dvěma stupnicemi zobrazuje fluktuaci napětí a proudu. 8. PC rozhraní RS232C se softwarem WINDOWS data graphics. 9. Zobrazení měření času a vybraného signálu napětí dá energii za čas v režimu měření činného výkonu, takže přístroj může měřit dlouho. 10. Přístroj je přenosný klešťový měřicí přístroj. Je velmi lehký a pohodlně se přenáší.

2 Rozložení ovládacích prvků 1. Čelisti kleští Ф50mm; 2. Tlačítko HOLD podrží na displeji právě zobrazovanou hodnotu. Na displeji se zobrazí symbol. Po dalším stisku tlačítka přístroj bude zobrazovat opět v normálním režimu.; 3. Rotační přepínač funkcí slouží k nastavení druhu měření.; 4. Tlačítka nastavení funkcí slouží k volbě měřené veličiny a volbě funkcí.; 5. Vstupní svorky V1: Vstupní svorka první fáze, použijte žlutou měřicí šňůru. V2: Vstupní svorka druhé fáze, použijte zelenou měřicí šňůru. V3: Vstupní svorka třetí fáze, použijte červenou měřicí šňůru. COM: Společná svorka, zemnicí vstupní svorka pro všechny druhy měření, použijte černou měřicí šňůru.; 6. LCD displej 4 místný, 7 segmentový LCD k zobrazení druhu měření, měřené hodnoty a symbolů.; 7. Ovládací páčka, která stiskem otevírá kleště přístroje. Po jejím uvolnění se kleště uzavřou.; 8. RS232C Data Interface při použití sériového kabelu může přístroj komunikovat s počítačem. Viz obr. 18 s úplným návodem. Použití otočného přepínače Přístroj se zapne přepnutím přepínače do jakékoli polohy zvolené funkce. Poloha Popis VYPNUTO. Vypne přístroj EXTERNÍ NAPÁJENÍ. Nepoužívá baterie, vybraný testovaný napěťový signál je zdrojem proudu pro měření činného výkonu po delší dobu. VYVOLÁNÍ DAT. Vyvolá data, uložená v paměti přístroje. CELKOVÝ VÝKON. Zobrazí hodnotu celkového třífázového výkonu. TŘETÍ MEŘICÍ KANÁL. Pro měření na vstupní svorce V3. DRUHÝ MEŘICÍ KANÁL. Pro měření na vstupní svorce V2. PRVNÍ MEŘICÍ KANÁL. Pro měření na vstupní svorce V1. Použití tlačítek Číslo Znak Popis 1 Tlačítko měření skutečného výkonu, účiníku. 2 Tlačítko měření zdánlivého výkonu, jalového výkonu. 3 Tlačítko měření činného výkonu, času. 4 Tlačítko sumace výkonu. 5 Tlačítko měření napětí, kmitočtu. 6 Tlačítko měření proudu. 7 Tlačítko přenosu dat. 8 Tlačítko mazání paměti. 9 Tlačítko osvětlení displeje. 10 Tlačítko maximální hodnoty/dříve zaznamenané hodnoty. 11 Tlačítko minimální hodnoty/ další zaznamenané hodnoty. 12 Tlačítko uložení dat. 1. Tlačítko měření skutečného výkonu, účiníku. Po stisknutí tlačítka se měří skutečný výkon a účiník. Pak se na primárním displeji zobrazí hodnota činného výkonu a na sekundárním displeji účiník. 2. Tlačítko měření zdánlivého výkonu, jalového výkonu. Po stisku tlačítka se měří zdánlivý výkon a jalový výkon. Pak se na primárním displeji zobrazí hodnota zdánlivého výkonu a na sekundárním displeji hodnota jalového výkonu. 3. Tlačítko měření činného výkonu, času. Po stisku tlačítka se měří činný výkon a čas. Pak se na primárním displeji zobrazí hodnota činného výkonu a na sekundárním displeji doba měření činného výkonu. 4. Tlačítko sumace výkonu. Po stisku tlačítka se sčítá měřená hodnota proudu jedné fáze ve třífázovém režimu měření; pak se měří druhá fáze a po dalším stisku tlačítka se opět sčítá; po stisku tlačítka pro třetí fázi dostanete na displeji změřenou hodnotu. Takže přístroj bude počítat součet v této třífázové soustavě automaticky, pak přepněte otočný přepínač do polohy W a na displeji se zobrazí hodnota celkového výkonu. 5. Tlačítko měření napětí. Po stisku tlačítka se měří hodnota napětí obvodu a zobrazí se na LCD displeji. 6. Tlačítko měření proudu. Po stisku tlačítka A se měří hodnota proudu obvodu a zobrazí se na LCD displeji. 7. Tlačítko přenosu dat. Po stisku tlačítka se začnou přenášet naměřená data do počítače pomocí speciálního kabelu. Můžete zaznamenat hodnoty měření proudu, vytisknout je a nakreslit jejich diagram. Dříve než stisknete tlačítko k přenosu dat, musíte propojit přístroj a RS232 rozhraní kabelem. 8. Tlačítko mazání paměti. Po stisku tlačítka po dobu tří sekund se vymažou všechny naměřené údaje z paměti přístroje. 9. Tlačítko osvětlení displeje. Po stisku tlačítka se zapne nebo vypne osvětlení displeje. Zůstane-li osvětlení zapnuto déle než 5 sec. automaticky se vypne. 10. Tlačítko maximální hodnoty/dříve zaznamenané hodnoty. Po stisknutí tlačítka se změří maximální hodnota v daném režimu měření. Na druhém řádku displeje se zobrazí maximální hodnota proudu. Po nastavení rotačního přepínače do polohy MR, po stisku tlačítka se zobrazí na displeji údaj z předchozího paměťového místa. Po stisknutí tohoto tlačítka přístroj přečte z paměti údaje uložené na předchozím paměťovém místě. 11. Tlačítko minimální hodnoty/další zaznamenané hodnoty. Po stisku tlačítka se změří minimální hodnota v daném režimu měření. Na sekundárním displeji se zobrazí minimální hodnota proudu. Po nastavení rotačního přepínače do polohy MR, po stisku tlačítka se zobrazí na displeji údaj z dalšího paměťového místa. Po stisknutí tohoto tlačítka přístroj přečte z paměti údaje uložené na následujícím paměťovém místě. 12. Tlačítko uložení dat. Po stisku tlačítka se uloží právě měřené hodnoty v daném režimu měření. Přístroj může uchovat až 28 skupin naměřených údajů. LCD Displej 1. Symbol nebezpečného napětí; 2. Symbol přidržení údaje; 3. Symbol první fáze; 4. Symbol druhé fáze; 5. Symbol třetí fáze; 6. Symbol třífázového celkového výkonu; 7. Symbol napájení externím zdrojem; 8. Symbol baterie; 9. Jednotka napětí (V), jednotka

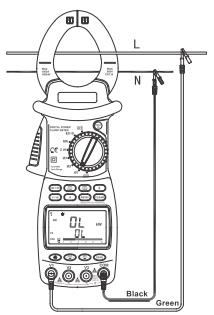

3 proudu(a), jednotka zdánlivého výkonu (kva) [primární displej]; 10. Jednotka skutečného výkonu (kw), jednotka činného výkonu/spotřeby energie (kwh); 11. 4místný displej (primární displej); 12. Jednotka kmitočtu; 13. Jednotka napětí (V), jednotka proudu (A), jednotka zdánlivého výkonu (kva), jednotka jalového výkonu(kvar) [sekundární displej]; 14. Jednotka času: hodiny(h), minuty(min); 15. Symbol přetečení; dílková stupnice; dílková stupnice; 18. Sloupcový graf; 19. 4místný displej (sekundární displej); 20. Jednotka kmitočtu; 21. Symbol času; 22. Znaménko (-) stupnice; 23. Symbol čísla paměťového místa; 24. Symbol vyvolání údaje z paměti; 25. Symbol uložení údajů; 26. Symbol minimální hodnoty; 27. Symbol účiníku; 28. Symbol maximální hodnoty; 29. Symbol rozhraní RS232C; 30. Symbol kalibrace; 31. Znaménko (-); 32. Symbol střídavého proudu; 33. Symbol stejnosměrného proudu Měření Měření střídavého napětí 1. Přepněte rotační přepínač do jedné z poloh Φ1,Φ2,Φ3, v Tabulce 3 najděte připojení měřicích šňůr ke vstupním svorkám: Černou měřicí šňůru připojte do svorky COM a jednu měřicí šňůru příslušné barvy do příslušné svorky. (obr. 3) Zapojení vstupních svorek (tab. 3) Přepínač Vstupní svorka (+) Vstupní svorka (-) Fáze Φ1 V1 Žlutá šňůra COM Černá šňůra První fáze Φ2 V2 Zel. šňůra COM Černá šňůra Druhá fáze Φ3 V3 Červ. šňůra COM Černá šňůra Třetí fáze 2. Připojte měřicí šňůru k zátěži, stiskněte tlačítko a na primárním displeji se zobrazí naměřená hodnota a na displeji sekundárním se zobrazí hodnota kmitočtu měřeného signálu. 3. V režimu měření napětí stiskněte tlačítko, na displeji se zobrazí symbol MAX a na sekundárním displeji se zobrazí maximální hodnota (TRMS). Po dalším stisknutí tlačítka symbol MAX zmizí a na sekundárním displeji se opět zobrazí hodnota kmitočtu. 4. Stiskněte tlačítko, na displeji se zobrazí symbol MIN a na sekundárním displeji se zobrazí minimální hodnota (TRMS). Po dalším stisku tlačítka symbol MIN zmizí a na sekundárním displeji se opět zobrazí hodnota kmitočtu. 5. Když vstupní napětí překročí 600V, na displeji se zobrazí symbol OL a sloupcový graf je plný. (obr. 4) 6. Když vstupní napětí překročí 30V, na displeji se zobrazí symbol nebezpečného napětí. 7. Sloupcový graf LDCD displeje se zobrazuje ve dvou režimech. 8. Můžete sledovat fluktuaci měřené hodnoty napětí. První režim je , druhý je Měření střídavého proudu 1. Přepněte rotační přepínač do jedné z poloh Φ1,Φ2,Φ3. 2. Stiskem páčky kleští otevřete kleště a zavřete je okolo vodiče, který se má měřit. Stiskněte tlačítko, na primárním displeji se zobrazí hodnota proudu (RMS) vodiče. (obr. 5) 3. Ke zjištění maximální hodnoty stiskněte tlačítko, na sekundárním displeji se zobrazí maximální hodnota. Po dalším stisku tlačítka se na sekundárním displeji max. hodnota zruší. (obr. 6) 4. Ke zjištění minimální hodnoty stiskněte tlačítko, na sekundárním displeji se zobrazí minimální hodnota. Po dalším stisku tlačítka minimální hodnota zruší. 5. Překročí-li proud hodnotu 1000A (RMS), na displeji se zobrazí symbol přetečení. (obr. 7) 6. Sloupcový graf LCD displeje se zobrazuje ve dvou režimech. Můžete sledovat fluktuaci měřené hodnoty napětí. První režim je , druhý je (obr. 5 a obr. 6) se na sekundárním displeji Měření jednofázového obvodu 1. Sevřete čelisti okolo napájecího vodiče nebo obvodu. Měřený vodič je jednou fází z třífázového obvodu, kterou chcete testovat. 2. Přepněte rotační přepínač do jedné z poloh Φ1,Φ2,Φ3, viz tab. výše zapojení měřicích šňůr a vstupních svorek vzhledem k poloze rotačního přepínače. (obr. 8) 3. Po správném zapojení můžete měřit pět parametrů jednofázového obvodu (Skutečný výkon, účiník, zdánlivý výkon, jalový výkon, činný výkon): 1) Činný výkon (kw) a účiník (PF) (obr. 8 ) a. Po stisku tlačítka se na primárním displeji zobrazí hodnota skutečného výkonu a hodnota účiníku, PF se zobrazí na sekundárním displeji. Pokud je účiník záporný, zátěž je kapacitní. b. Maximální rozsah měření skutečného výkonu je 600kW. Po překročení této hodnoty se na displeji zobrazí symbol přetečení OL. Pokud testované napětí překročí 600V nebo proud překročí 1000A, rovněž se na displeji objeví symbol OL. A sloupcový graf je plný. (obr. 9) Minimální vstupní napětí je 20V a minimální vstupní proud je 5A, je-li

4 vstupní napětí a vstupní proud menší než minimální, na displeji se zobrazí hodnota skutečného výkonu 0.00kW. c. Po stisku tlačítka se na sekundárním displeji zobrazí maximální hodnota skutečného výkonu. d. Po stisku tlačítka se na sekundárním displeji zobrazí minimální hodnota skutečného výkonu. e. Sloupcový graf se zobrazuje takto ) Zdánlivý výkon (kva) a jalový výkon (kvar) a. Po stisku tlačítka se na primárním displeji zobrazí hodnota zdánlivého výkonu a hodnota jalového výkon se zobrazí na sekundárním displeji a na sloupcovém grafu (Obr. 10) b. Je-li vstupní napětí menší než 20V a vstupní proud menší než 5A, hodnota zdánlivého výkonu je 0.00kW c. Po stisku tlačítka se na sekundárním displeji zobrazí maximální hodnota zdánlivého výkonu. d. Po stisku tlačítka se na sekundárním displeji zobrazí minimální hodnota zdánlivého výkonu. e. Jalový výkon není přímo měřená veličina výkonu, ale vypočítává se podle vztahu kvar2=kva2-kw2 přístrojem ze skutečně naměřené hodnoty napětí, proudu a výkonu. 3) Činný výkon/spotřeba energie (kwh) a čas h, min a. V režimu měření činného výkonu napětí se musí měřit na svorce V1 a svorce COM přístroje. (obr. 11) a otočný přepínač musí být v poloze Φ1. Jen tak je měření spotřeby energie platné. b. Po stisku tlačítka se na primárním displeji zobrazí počáteční hodnota spotřeby energie 0.000kWh čas měření spotřeby energie je zobrazen na sekundárním displeji a sloupcovém grafu S narůstajícím časem narůstá i údaj spotřeby energie. Jestli v nějakém čase potřebujete odečíst spotřebu energie, stiskněte tlačítko HOLD, naměřený údaj zůstane na displeji avšak měření spotřeby a času průběžně pokračuje. Po přečtení údaje na displeji se opakovaným stiskem tlačítka HOLD opustí zobrazení HOLD a přístroj se vrátí do normálního režimu zobrazení a pokračuje v měření spotřeby, hodnota spotřeby dále roste. Měření spotřeby energie nepřestane dokud není zvolena jiná funkce měření. c. Tlačítka a jsou neúčinná v režimu měření spotřeby energie. d. Maximální hodnota spotřeby energie je 9999kWh. Pokud hodnota spotřeby překročí maximální hodnotu na displeji se objeví symbol přetečení OL. e. Měření spotřeby energie je realizovatelné v jednofázových obvodech protože se dá měřit jen proud jedné fáze v daném čase, takže není možno měřit spotřebu energie ve třífázovém obvodu. Pokud se činné energie/spotřeba měřím v dlouhém intervalu, doporučujeme použít funkci EX- P, přístroj bude měřit bez napájení bateriemi, ale bude napájen měřeným signálem. Poznámka: Nastavíte-li rotační přepínač do polohy EX-P k měření parametrů napětí nebo výkonu, vstupní napětí na svorce V1 musí být menší než 250V, jinak se spálí pojistka. Měření třífázového čtyřvodičového obvodu Třífázové parametry výkonu jsou celkový skutečný výkon, celkový jalový výkon, celkový zdánlivý výkon a celkový účiník. Tento přístroj nemůže měřit celkovou spotřebu energie. Metoda měření třífázových výkonových parametrů spočívá v měření výkonových parametrů každého vodiče zvlášť a pak se celkové třífázové parametry výkonu vypočítají přístrojem. Pro symetrickou zátěž je tato metoda přesná, pokud výkonové parametry více kolísají, pak je chyba měření větší. 1. Podle tab. 3 připojte žlutou, zelenou a červenou měřicí šňůru k odpovídajícímu živému fázovému vodiči a k odpovídající svorce V1, V2 a V3 přístroje, připojte černou měřicí šňůru ke společnému vodiči obvodu a ke svorce COM přístroje. 2. Přepněte napřed přepínač do polohy Φ1 (měří se první fáze), uchopte do kleští vodič první fáze měřeného třífázového obvodu a po stisku tlačítka se na displeji zobrazí skutečný výkon (kw) a účiník (PF). Po stisku tlačítka se načtou výkonové parametry první fáze, dalším stiskem tlačítka se změří zdánlivý výkon a jalový výkon. Až se údaje zobrazí na displeji LCD, dalším stiskem tlačítka se tyto parametry opět načtou. Tím jsou výkonové parametry první fáze úplné. Stiskem tlačítka se tyto parametry mohou uložit do paměti. (obr. 12) 3. Přepněte přepínač do polohy Φ2 (měří se druhá fáze), uchopte do čelistí vodič druhé fáze měřeného třífázového obvodu, pak po stisku tlačítka a se změří odpovídající výkonové parametry druhé fáze. Vždy, když se naměřené hodnoty zobrazí na displeji, je nutno stisknout tlačítko, aby se údaje načetly. Postup je stejný jako u měření první fáze. (obr. 13) 4. Přepněte přepínač do polohy Φ3 (měří se třetí fáze), uchopte do čelistí vodič třetí fáze měřeného třífázového obvodu, pak po stisku tlačítka a se změří odpovídající výkonové parametry třetí fáze. Vždy, když se naměřené hodnoty zobrazí na displeji, je nutno stisknout tlačítko aby se údaje načetly. Postup je stejný jako u měření první fáze. (obr. 14) 5. Po změření všech fází přepněte přepínač do polohy W a na displeji se zobrazí hodnota celkového skutečného výkonu a celkového účiníku třífázového obvodu (obr. 15). Hodnoty zůstanou na displeji 3 sec. pak se na displeji zobrazí hodnota celkového zdánlivého výkonu a celkového jalového výkonu automaticky (obr. 16).

5 Celková hodnota zdánlivého výkonu je zobrazena na primárním displeji a celková hodnota jalového výkonu se zobrazí na sekundárním displeji. Zobrazení obou dvojic údajů se na displeji každé tři sec. přepne dokud nepřepnete rotační přepínač do jiné polohy. uložené údaje z paměti zobrazí na displeji: 1. Přepněte rotační přepínač do polohy MR. 2. Na displeji se zobrazí symboly MR a HOLD, pozice paměťového místa a údaje, uložené na příslušné pozici. 3. Po stisku tlačítka nebo je možno na dané paměťové pozici v údajích listovat. Rozhraní RS232C Připojte datový kabel k přístroji podle obr. 18, pak otočte konektorem kabelu tak, aby se nedal z přístroje vytáhnout. Druhý konec kabelu připojte ke sériovému portu počítače. Tak je možno přenášet naměřené hodnoty z přístroje do počítače prostřednictvím infračerveného fotoelektrického RS232C rozhraní v reálném čase. Pokud chcete vytáhnout datový kabel z přístroje, napřed musíte otočit konektorem kabelu tak, aby se dal vytáhnout. Poté nainstalujete software podle instrukcí v README.TXT na instalačním CD. Když je přístroj v režimu měření, po stisku tlačítka se mohou zaznamenávat naměřené údaje v reálném čase v prostředí WINDOWS. Pomocí software se dají údaje a grafy zaznamenávat, vyhodnocovat, tisknout. Vstupní napětí a proud Je-li je přístroj v režimu měření výkonu a překročí-li vstupní napětí 600V (TRMS) nebo proud překročí 1000A (TRMS), na displeji se zobrazí symbol OL a sloupcový graf je plný. Když vstupní napětí překročí 30V na displeji se zobrazí symbol výstrahy. Měření třífázového třívodičového obvodu Ve třífázovém třívodičovém obvodu je postup při přepínání přepínače i pořadí stisku funkčních tlačítek stejná jako ve třífázovém čtyřvodičovém obvodu až na zapojení měřicích šňůr. (Obr. 17) Uložení výsledků měření V režimu měření se stiskem tlačítka uloží do paměti hodnoty, právě zobrazené na displeji. Přístroj může uložit 28 skupin naměřených hodnot. Když je v přístroji již uloženo 28 skupin dat, pak se po dalším stisku tlačítka na displeji zobrazí symbol FUL informující o tom, že paměť přístroje je plná. Pak je nutno stisknout tlačítko, paměť se vymaže a je připravena k ukládání dalších dat. Osvětlení displeje Stiskem tlačítka automaticky vypne. se LCD displej osvětlí. Po několika sekundách se osvětlení Náčrt bezpečného držení Používáním poutka navlečeného na zápěstí podle obr. 19 zabráníte náhodnému upuštění a pádu přístroje. Grafy funkcí výkonu (PF=KW / KVA) Čtení z paměti Pokud je v paměti něco uloženo, následujícím postupem se

6 Indikace nízkého napětí Když se vpravo nahoře na LCD displeji zobrazí symbol baterie, jsou baterie slabé a je nutno je vyměnit za nové nebo použít funkce přístroje EX-P. Po přepnutí rotačního přepínače do polohy EX-P, přístroj používá měřeného napěťového signálu k napájení přístroje. Avšak přístroj měří pouze jednofázový obvod a nemůže pracovat ve třífázovém obvodu v tomto napájecím režimu. Výměna baterií VAROVÁNÍ Aby se zabránilo úrazu elektrickým proudem, před výměnou baterií musí být přístroj vypnut a všechny měřicí šňůry nebo jakékoli vstupní signály musí být odpojeny. Nikdy přístroj nepoužívejte pokud zadní kryt baterií není řádně připevněn. Baterie nahraďte pouze stejným typem nebo se stejnými vlastnostmi. Když se na displeji objeví symbol baterie, musí se vyměnit, aby mohl pokračovat řádný provoz. Baterie vyměňte následujícím postupem: 1. Odpojte všechny měřicí šňůry od všech zdrojů signálu, přepněte rotační přepínač do polohy OFF a odpojte měřicí šňůry od vstupních svorek přístroje. 2. Odšroubujte šroubky na krytu baterií a sejměte jej. 3. Vyjměte baterie a nahraďte je novými stejného typu nebo se stejnými vlastnostmi. 4. Nasaďte a našroubujte kryt baterií na místo. Technická data Střídavé napětí RMS Vstupní impedance 100V ±(1.2%+5) 0.1V 10 MΩ 300V ±(1.2%+5) 0.1V (10Pf SHUNT) 600V ±(1.2%+5) 0.1V Max. přetížení: 750V (RMS) Střídavý proud RMS 40A ±(2%+5) 0.1A 100A ±(2%+5) 0.1A 400A ±(2%+5) 0.1A 1000A ±(2%+5) 0.1A Max. přetížení: 1500A Skutečný výkon (W) 4kW ±(3%+5) 0.01kW 10kW ±(3%+5) 0.01kW 40kW ±(3%+5) 0.01kW 100kW ±(3%+5) 0.01kW 600kW ±(3%+5) 0.1kW 100kVA ±(3%+5) 0.01kVA 600kVA ±(3%+5) 0.1kVA Účiník (PF) Kapacitní ±(0.02+2) Induktivní ±(0.02+2) Jalový výkon (Var)2=(VA)2+W2 4kVAr ±(4%+5) 0.01kVAr 10kVAr ±(4%+5) 0.01kVAr 40kVAr ±(4%+5) 0.01kVAr 100kVAr ±(4%+5) 0.01kVAr 600kVAr ±(4%+5) 0.1kVAr Měří se hodnota napětí, proudu a skutečného výkonu, počítá se hodnota jalového výkonu. Přesnost výpočtu je 0.01% z rozsahu. Činný výkon (kwh) kWh ±(3%+2) 0.001kWh Minimální měřitelný proud: 0.5A Minimální měřitelné napětí: 10V Kmitočet (Hz) 20Hz1kHz 0.5% 0.1Hz Minimální měřitelné napětí: 10V Přesnost: % čtení + počet číslic. Daná přesnost platí pro provozní teplotu 18 C-28 C, vlhkost do 80% rel. vlhkosti a kmitočet napětí a proudu od 45Hz do 65Hz; Maximální napětí proti zemi: 600V RMS; Displej: LCD 9999; Rozsah: automatický; Indikace přetečení: písmena OL na displeji; Přidržení čtení: písmeno na displeji; Napájení: 4x1.5V AA; Spotřeba: 250mW; Skladovací teplota: -20 C 70 C; Provozní teplota: 0 C 40 C; Rozměry: 300mm x 103mm x 51mm; Váha: cca. 500g (včetně baterií) Příslušenství Návod k obsluze 1; Baterie 1,5V AA 4; Měřící šňůry (MS3000) 1; Připojovací svorky (MS3102) 1; RS232C datový kabel (MS3403) 1; PC Data Record graph software 1; Přenosné pouzdro 1 Zdánlivý výkon (W) 4kVA ±(3%+5) 0.01kVA 10kVA ±(3%+5) 0.01kVA 40kVA ±(3%+5) 0.01kVA
