1 LPIS modul ilpis Kreslení a výměna dat s GPS Uživatelská příručka Srpen 2014 Ministerstvo zemědělství České republiky

2 HISTORIE DOKUMENTU Verze Datum Provedená změna Provedl Úvodní verze dokumentu Jana Bláhová Josef Vrzáň 2/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

3 SEZNAM POUŽITÝCH ZKRATEK A POJMŮ Pojem/zkratka KAZV DPB EP EPH GIS GPS S-JTSK KN LPIS MZe SHP TXT WGS-84 ZOD Vysvětlení Krajská agentura pro zemědělství a venkov (od půjde o organizační složky SZIF označované jako Oddělení příjmu žádostí a LPIS) Díl půdního bloku Evidence půdy Evidence přípravků a hnojiv Geografický informační systém Globální poziční systém (z anglického Global Positioning System). Souřadnicový systém jednotné trigonometrické sítě katastrální neboli Křovákovo zobrazení. Nejrozšířenější souřadnicový systém v ČR pro tvorbu civilních map. Má tyto varianty: - S-JTSK (I. kvadrant) systém X, Y (souřadnice jsou kladné a nejsou prohozené), - S-JTSK (III. kvadrant) systém Y, X (souřadnice jsou zaměněny a jsou záporné; formát vhodný pro GIS aplikace). Katastr nemovitostí Land parcel identification system Ministerstvo zemědělství Formát Shapefile datový formát zejména pro geografické informační systémy, ale umí jej i některé GPS. Exporty z LPIS v tomto formátu jsou vždy v S-JTSK. Textový soubor, který lze otevřít v každém textovém editoru. Se soubory TXT umí pracovat pouze některé GPS přístroje. Souřadnicový systém Světový geodetický referenční systém 1984 (stupně, minuty, vteřiny), který může být vyjádřený: - v šedesátkovém formátu (14 32' 54.60"), nebo - ve stovkovém formátu ( ). Stovkový formát je pro import dat do GPS obvyklejší. Zranitelná oblast dusičnany 3/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

4 OBSAH 1 Úvod Co lze kreslit Hnojiště Pracovní zákresy Zemědělské parcely Návrhy změn DPB Kreslící nástroje a postupy kreslení Obecný popis režimu kreslení a panelu s nástroji pro kreslení Základní postupy kreslení Stručný postup vytvoření nového zákresu Stručný postup editace Stručný postup mazání Podrobné postupy pro vybrané nástroje Nový zákres kreslením Editace zákresu Smazání zákresu Ořez zákresu Další specifické nástroje kreslení Uživatelské nastavení funkcí kreslení Export/IMPORT dat pro GPS DATAWELL export všech DPB uživatele Export souřadnic vybraného zákresu do SHP/TXT Výpis nadmořské výšky a souřadnic vybraného bodu Detailní postup vytvoření zákresu z GPS souřadnic /27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

5 1 ÚVOD Tato příručka navazuje na základní uživatelskou příručku LPIS modul ilpis, která obsahuje popis hlavních funkcionalit modulu ilpis (dále jen aplikace ). Cílem této příručky je seznámit uživatele s pokročilejšími funkcionalitami aplikace s nástroji kreslení a možnostmi získávání exportů prostorových dat, které lze využít například v GPS přístrojích. Poznámka: Nová verze aplikace nasazená do provozu v srpnu 2014 již podporuje všechny běžné internetové prohlížeče (pro kreslení již není nutný Internet Explorer). Doporučenými prohlížeči jsou: Internet Explorer ve verzi 10 a vyšší (upozornění: ve verzi 9 a nižší aplikace není plně funkční a pro eagri.cz nesmí být zapnut režim kompatibility) Mozilla Firefox (v aktuální verzi) Google Chrome (v aktuální verzi) 2 CO LZE KRESLIT Aplikace (modul ilpis) umožňuje uživatelům kreslit do mapy následující typy zákresů: 1. Hnojiště 2. Pracovní zákresy 3. Zemědělské parcely 4. Návrhy změn DPB Při volbě typu zákresu je třeba vzít do úvahy následující vlastnosti jednotlivých typů zákresů: Hnojiště, pracovní zákresy a návrhy DPB lze kreslit kamkoliv (i mimo vlastní DPB). Zemědělské parcely může uživatel kreslit pouze do svých DPB, resp. při uložení se tyto zákresy automaticky ořezávají hranicí příslušného DPB. Nelze tedy provést zákres přes více DPB, resp. uloží se jen jeden zákres na jednom DPB (ten největší). Dále nelze vytvořit nový zákres přes již zakreslenou parcelu, resp. dojde k jeho ořezání (netýká se zákresu ukončené parcely). Viditelnost jednotlivých zákresů pro pracovníky KAZV (po součástí SZIF) (ANO = KAZV/SZIF vidí, NE = KAZV nevidí): Hnojiště a trvalé sklady hnojiv Pracovní zákresy Zemědělské parcely Návrh změn DPB NE ANO NE ANO Zákresy viditelné pro KAZV mohou pracovníci KAZV převzít do řízení o aktualizaci DPB. Podrobný popis jednotlivých typů zákresů je uveden v následujících podkapitolách. 5/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

6 2.1 Hnojiště Pro zakreslení hnojiště slouží dva samostatné typy zákresu: polní hnojiště (složiště) a trvalý sklad hnojiv. Zakreslení plánovaného nebo skutečného hnojiště umožňuje získat informace o vhodnosti jeho umístění vzhledem k omezení z nitrátové směrnice a rovněž získat tiskový výstup použitelný při tvorbě havarijního plánu. Další informace k této funkcionalitě naleznete v základní uživatelské příručce k aplikaci. Následující obrázky ukazují, které vrstvy ve stromečku představují hnojiště, jak vypadá hnojiště v mapě a kde se zobrazují informace o hnojišti v popisném poli. Polní hnojiště (složiště) Šrafování hnojišť podle vhodnosti umístění v ZOD: - vhodně umístěná mimo ZOD - vhodně umístěná v ZOD - nevhodně umístěná v ZOD Trvalý sklad hnojiv Kliknutím do zákresu v mapě se v popisném panelu otevře detail hnojiště (viz obrázek 2). Pokud je vrstva hnojiště pod jinou aktivní vrstvou, proklik levým tlačítkem nefunguje je třeba použít pravé tlačítko a provést výběr zákresu v kontextové nabídce. Obrázek 1: Mapové vrstvy hnojiště a vzhled zákresu hnojiště v mapě 6/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

7 Lupa přiblíží zákres hnojiště v mapě Kliknutím do řádku v seznamu hnojišť nebo kliknutím do zákresu hnojiště v mapě se otevře detail hnojiště. Po stisku tlačítka Editace můžete doplnit kapacitu a event. dobu skladování. Pomocí tlačítka Hnojivo zadáte, jaké stat. hnojvo budete skladovat. Informace o vhodnosti umístění hnojiště Tlačítkem Zrušit lze hnojiště smazat. Tlačítka pro tisky ve formátu RTF, PDF či DOCX s údaji o hnojišti 2.2 Pracovní zákresy Obrázek 2: Zobrazení seznamu a detailu hnojišť v popisném poli Pracovní zákres umožňuje zakreslit si do mapy cokoli, pro co se nehodí jiný typ zákresu, tzn. jakýkoli polygon kromě hnojiště, zemědělské parcely a návrhu DPB. Pracovní zákres lze (stejně jako všechny ostatní vektorové objekty v mapě) exportovat do souboru SHP či TXT, který je možné importovat do GPS zařízení nebo do GIS aplikací (podrobněji o tomto exportu viz kap. 4.2). Pracovní zákres může sloužit také jako pomocný zákres pro editaci jiného zákresu, například pro ořez nebo k obkreslení nedigitalizované katastrální parcely a následnému jejímu vyměření pomocí přístroje GPS. Následující obrázek ukazuje mapovou vrstvu, v níž jsou uloženy pracovní zákresy, vzhled pracovního zákresu v mapě a umístění seznamu pracovních zákresů uživatele v popisném poli. 7/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

8 Pracovní zákres ve stromečku a v mapě (poslední žárovička ve skupině PB/DPB) Pracovní zákresy v popisném poli (záložka DPB, podzáložka prac. zákresy) 2.3 Zemědělské parcely Obrázek 3: Pracovní zákresy v mapě a v popisném poli Zemědělské parcely (dále též jen parcely ) slouží farmářům k pojmenování pozemku a k zavedení osevního postupu. Bez založených parcel nelze na Portálu farmáře v aplikaci EPH evidovat hnojení, aplikace POR, pastvu, zelenou naftu a krmiva. V případě, že na 1 DPB je založena 1 parcela, není nutné parcelu zakreslovat zákres parcely se přebírá ze zákresu DPB. Zákres parcely má smysl vytvářet pouze v případě, že na jednom DPB je založeno více parcel. Podrobné informace o zemědělských parcelách naleznete v základní uživatelské příručce k aplikaci. Následující obrázek ukazuje, které vrstvy ve stromečku představují zemědělské parcely, jak vypadá parcela v mapě a kde se nachází údaje o parcelách v popisném poli. Po zapnutí žárovičky u vrstvy Plodiny se v zákresu parcel objeví barevné šrafování podle zadaných (aktuálně platných) plodin. Legendu si lze zobrazit kliknutím pravým tlačítkem na žárovičku Plodiny. Obrázek 4: Zemědělské parcely v mapě 8/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

9 Lupa přiblíží zákres parcely v mapě Kliknutím do řádku v seznamu parcel (nebo kliknutím do zákresu parcely v mapě) se otevře detail příslušného DPB s otevřenou záložkou Zem. parcely a detailem parcely. Aktuální výměra parcely Výměra zákresu parcely liší se od výměry parcely, protože není zaškrtnuto políčko Použít vým. Zaškrtnutím políčka Použít vým. docílíte toho, že se jako výměra parcely se použije výměra zákresu. Obrázek 5: Zobrazení zemědělských parcel v popisném poli záložka Zem. parcely v detailu uživatele 2.4 Návrhy změn DPB Typ zákresu DPB půdní bloky umožňuje farmářům připravovat návrhy změn DPB, ze kterých mohou pracovníci KAZV jednoduše vytvořit rozpracované návrhy, nad nimiž pak proběhne standardní řízení k aktualizaci evidence půdy. Zákresy těchto návrhů se ukládají do vrstvy s názvem zákresy farmářů a v pravém popisném poli se tyto zákresy nachází na záložce DPB zák. farmář (viz následující obrázek). 9/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

10 Zákresy farmáře ve stromečku a v mapě (žárovička ve skupině PB/DPB dle stavu) Zákresy farmáře v popisném poli (záložka DPB, podzáložka zák. farmář) Obrázek 6: Zákresy farmáře (návrhy změn DPB) v mapě a v popisném poli 3 KRESLÍCÍ NÁSTROJE A POSTUPY KRESLENÍ 3.1 Obecný popis režimu kreslení a panelu s nástroji pro kreslení Při popisu práce s mapou rozlišujeme dva režimy mapy: a) základní (výchozí) režim, ve kterém se nic needituje mapu lze prohlížet, klikat do ní pro zobrazení informací a používat pouze needitační nástroje popsané v základní uživatelské příručce k aplikaci, b) režim kreslení, který se zapíná klepnutím na ikonku pod mapou. V režimu kreslení mohou uživatelé s příslušnými právy vytvářet, upravovat a mazat zákresy pomocí editačních nástrojů popsaných dále v této příručce. V režimu kreslení lze používat jak editační nástroje, tak i většinu základních nástrojů pro práci s mapou (posun a přiblížení mapy, měření vzdálenosti atd.). Po zapnutí režimu kreslení se nad mapou objeví panel s nástroji pro kreslení (viz obrázek 7). Tento panel má dvě podoby malý panel jen s nástroji kreslení a panel se zobrazeným oknem projektu, které se otevře kliknutím na ikonku. Práce s otevřeným oknem projektu je zcela dobrovolná. Na okno projektu lze pohlížet jako na pracovní plochu, na které jsou uloženy zákresy, s nimiž uživatel právě pracuje. Po dokončení určitého úkolu si může uživatel tuto pracovní plochu vyčistit (tlačítkem Uzavřít ) a v dalším kreslení pak může pokračovat s čistým stolem. 10/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

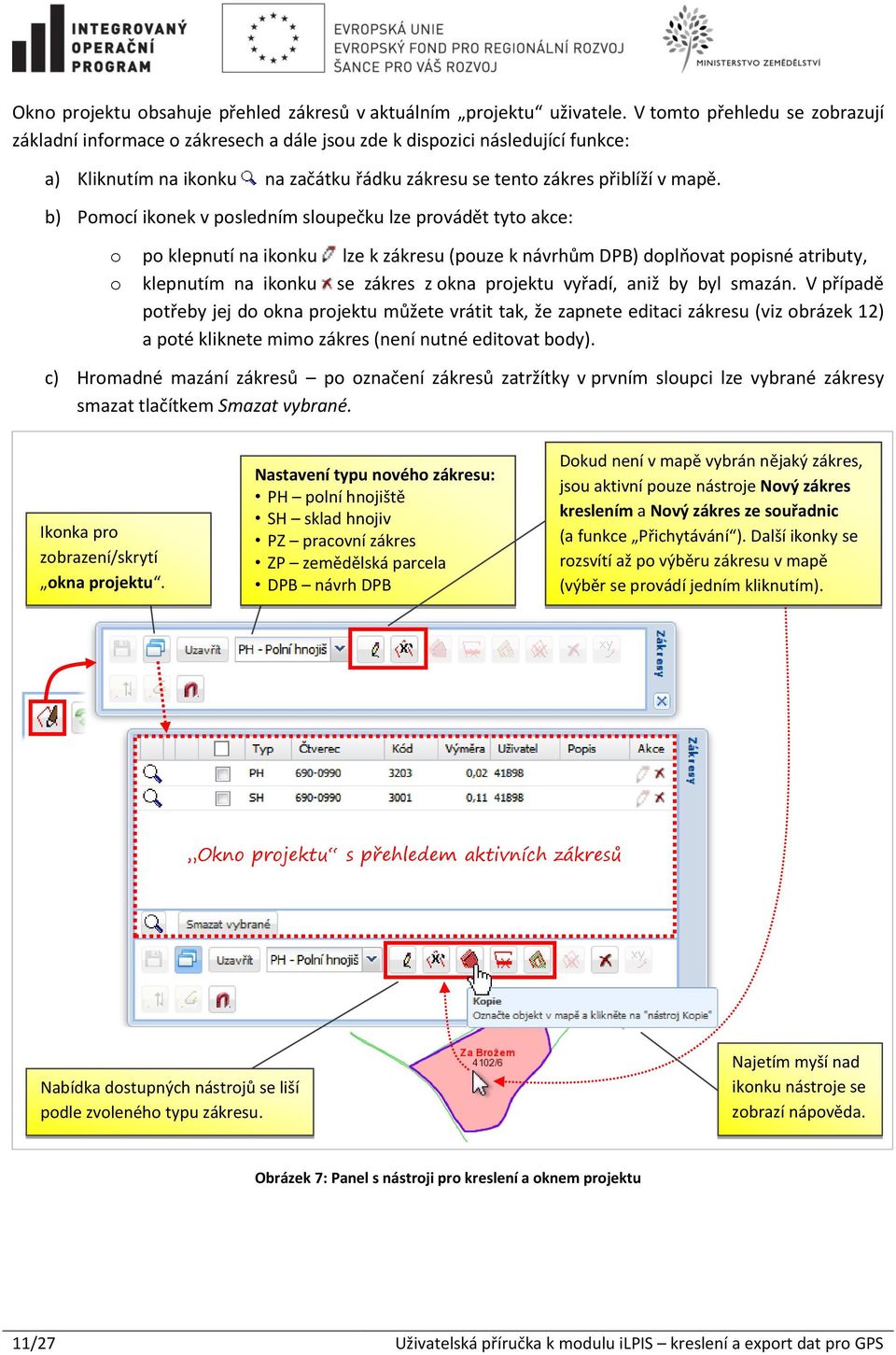

11 Okno projektu obsahuje přehled zákresů v aktuálním projektu uživatele. V tomto přehledu se zobrazují základní informace o zákresech a dále jsou zde k dispozici následující funkce: a) Kliknutím na ikonku na začátku řádku zákresu se tento zákres přiblíží v mapě. b) Pomocí ikonek v posledním sloupečku lze provádět tyto akce: o po klepnutí na ikonku lze k zákresu (pouze k návrhům DPB) doplňovat popisné atributy, o klepnutím na ikonku se zákres z okna projektu vyřadí, aniž by byl smazán. V případě potřeby jej do okna projektu můžete vrátit tak, že zapnete editaci zákresu (viz obrázek 12) a poté kliknete mimo zákres (není nutné editovat body). c) Hromadné mazání zákresů po označení zákresů zatržítky v prvním sloupci lze vybrané zákresy smazat tlačítkem Smazat vybrané. Ikonka pro zobrazení/skrytí okna projektu. Nastavení typu nového zákresu: PH polní hnojiště SH sklad hnojiv PZ pracovní zákres ZP zemědělská parcela DPB návrh DPB Dokud není v mapě vybrán nějaký zákres, jsou aktivní pouze nástroje Nový zákres kreslením a Nový zákres ze souřadnic (a funkce Přichytávání ). Další ikonky se rozsvítí až po výběru zákresu v mapě (výběr se provádí jedním kliknutím). Okno projektu s přehledem aktivních zákresů Nabídka dostupných nástrojů se liší podle zvoleného typu zákresu. Najetím myší nad ikonku nástroje se zobrazí nápověda. Obrázek 7: Panel s nástroji pro kreslení a oknem projektu 11/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

12 3.2 Základní postupy kreslení Obecně uživatel řeší 3 situace při kreslení: 1. Vytvoření nového zákresu čehokoliv (viz kap ) 2. Editace zákresu (viz kap ) 3. Smazání zákresu (viz kap ) Pokud chcete jakkoliv kreslit, musíte mít zapnutý režim kreslení. Ten můžete zapnout dvěma způsoby: a) ikonkou pod mapou: b) kliknutím do mapy (do libovolného zákresu) pravým tlačítkem myši a volbou Aktivovat kreslení: Stručný postup vytvoření nového zákresu 1. Na prvním místě vždy musíte zvolit typ zákresu, který chcete vytvořit (zem. parcela, prac. zákres, hnojiště, DPB). 2. Zvolíte způsob, kterým chcete zákres vytvořit. Nejčastější způsoby jsou: a. Nový zákres tužkou kliknete na ikonku a začnete klikáním do mapy kreslit lomové body (podrobný postup je v kap ). b. Nový zákres importem z GPS kliknete na ikonku a vložíte souřadnice nebo nahrajete soubor SHP (podrobný postup je v kap. 4.4). c. Editací existujícího polygonu (např. editací katastrální parcely) v mapě vyberete zákres, kliknete na něj pravým tlačítkem, v nabídce zvolíte Editace a začnete editovat. Editaci dokončíte kliknutím mimo editovaný zákres nebo na ikonku pro uložení zákresu. 3. Po dokončení kreslení je zákres bledě modrý, uložíte jej disketkou ( ). Přidělí se čtverec/kód a zákres si můžete prohlédnout v panelu a případně s ním příslušným způsobem pracovat. Méně obvyklé nástroje pro vytvoření zákresu: Kopie vytvoří nový zákres z kopie vybraného vektorového objektu. Uživatel vybere v mapě objekt (např. katastrální parcelu nebo DPB) a poté klikne na ikonku nástroje. Ořez umožňuje ořezat vybraný zákres jedním nebo více jinými zákresy, se kterými má nějaký překryv. Pokud je ořez použit na zákres, který uživatel nemůže editovat (např. na účinný 12/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

13 DPB nebo katastrální parcelu), vznikne nový zákres zvoleného typu. Podrobný postup pro tento nástroj je uveden v kap Rozdělení podle nakreslené linie rozdělí vybraný zákres podle nakreslené linie. Tuto linii lze nakreslit: 1) přes vybraný zákres tak, že linie protne hranici zákresu ve dvou bodech. Dvojklikem u posledního bodu linie se provede rozdělení a vzniknou dva sousedící polygony. 2) uvnitř vybraného zákresu tak, že linie vytvoří polygon. Dvojklikem po překřížení začátku a konce linie se polygon uzavře a provede se jeho oddělení vznikne polygon uvnitř polygonu. Rozdělení výměrou umožňuje rozdělit zákres podle nakreslené linie se zadáním výměry nově vznikajícího polygonu. Slouží pro případy, když je potřeba docílit přesné výměry v jedné z rozdělených částí polygonu. Uživatel nejprve nakreslí dělící linii, poté určí část, která má mít požadovanou výměru a nakonec tuto výměru (v m 2 ) zadá do dialogového okna. Sloučení zákresů umožňuje sloučit více zákresů do jednoho. Po výběru prvního polygonu uživatel klikne na ikonku nástroje a poté vybere zákresy, které chce k prvnímu sloučit. Akce se provede po kliknutí pravým tlačítkem Stručný postup editace 1. Do zákresu v mapě klikněte pravým tlačítkem myši a v zobrazené nabídce zvolte Editace. 2. Upravte lomové body zákresu (body můžete posouvat, rušit nebo přidávat nové). 3. Ukončete disketkou nebo kliknutím mimo editovaný zákres. Podrobný postup editace naleznete v kap Stručný postup mazání 1. Kliknutím vyberte zákres v mapě. 2. Kliknete na ikonku na panelu nástrojů kreslení. Další možnosti smazání zákresu jsou uvedeny v kap Podrobné postupy pro vybrané nástroje V této kapitole jsou předvedeny detailní postupy použití základních nástrojů kreslení. Nápověda k použití každého nástroje se zobrazuje v aplikaci jednak v tooltipu po najetí myší nad ikonku nástroje a jednak u horního okraje obrazovky po aktivaci nástroje Nový zákres kreslením Následující postup ukazuje použití funkce Nový zákres kreslením ( ) na příkladu pracovního zákresu. Při kreslení dalších typů zákresu se postupuje stejně, rozdíl je pouze u zemědělských parcel, které lze kreslit pouze do zákresu vlastních DPB, resp. kreslit lomové body lze i mimo hranici DPB, ale při uložení se 13/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

14 u zákresu automaticky ořízne o přesah hranice příslušného DPB. Před zakreslením zemědělské parcely je třeba mít v popisném poli zobrazen detail příslušné parcely, záložku Výměry. Uvažovaný příklad: Chcete vytvořit zákres parcely KN v nedigitalizovaném katastrálním území podle zákresu parcely v rastrové mapě KN. Tento zákres pak můžete použít například pro ořez DPB nebo jej můžete exportovat do souboru SHP nebo TXT pro využití v GPS přístroji či v nějakém GIS programu. Postup: 1. Pokud nemáte zapnutý režim kreslení, pod mapou klepněte na ikonku. 2. V uvažovaném příkladu je potřeba ve stromečku zapnout vrstvu Katastr Rastr. mapa KN žlutá (nebo černá). Žárovičku u vrstvy Pracovní vrstva v uzlu Půdní bloky/díly půdních bloků můžete zapnout také, ale není to nutné tato vrstva se zapne automaticky po volbě typu zákresu. 3. Přibližte v mapě požadovanou parcelu. Měřítko nastavte nejlépe na 1 : 1000 nebo větší (podrobnější). 4. Na panelu kreslení vyberte typ zákresu PZ Pracovní zákres a klepněte na ikonku. Obrázek 8: Zahájení kreslení nového zákresu volba typu zákresu a aktivace nástroje 5. U kurzoru se objeví světle modré kolečko (tvar bodu kreslení a barvu hranice kreslení si každý uživatel může přizpůsobit podle svých preferencí viz kap.3.3.6). Klikáním myší do mapy zakreslete polygon. Lomové body polygonu se zakreslují jednoduchým kliknutím, poslední bod je třeba umístit dvojklikem. Obrázek 9: Nový zákres kreslením postup zákresu polygonu Po dvojkliku uvidíte v mapě zákres, který má světle modrou hranici (= neuložený zákres). 14/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

15 6. Zákres uložte klepnutím na ikonku (uložení můžete provést i později, např. až po zakreslení dalších zákresů nebo po editaci nového zákresu). Po uložení pracovní zákres zčervená a objeví se v něm výměra v ha. Pracovní zákres se nyní zobrazuje v pracovní vrstvě a je viditelný pro pracovníky KAZV. 7. Nyní máte tyto možnosti: Obrázek 10: Pracovní zákres po uložení Zákres můžete dále editovat (viz postup v kap ). Zákres můžete použít pro editaci jiného zákresu (např. pro jeho ořez viz postup v kap ). Můžete začít kreslit další zákresy. Předtím můžete (ale nemusíte) uzavřít vyčistit okno projektu tlačítkem Uzavřít. Při uzavření projektu se okno projektu vyprázdní. Zákres můžete smazat (viz kap ). Režim kreslení můžete ukončit kliknete na křížek v pravém dolním rohu panelu kreslení. Obrázek 11: Ukončení režimu kreslení Pokud zavřete panel pro kreslení a v projektu budou nějaké neuložené zákresy, tyto zákresy (resp. změny zákresů) budou ztraceny, aplikace na to však upozorní. Uložené zákresy se zavřením panelu neztratí a po dalším zobrazení panelu kreslení je v přehledu aktivních zákresů opět uvidíte, dokud projekt neuzavřete. Chcete-li získat export souřadnic vytvořeného zákresu, klikněte na ikonku s obrázkem mobilu pod mapou (podrobněji viz kap. 4.2). 15/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

16 3.3.2 Editace zákresu 1. Pokud nemáte zapnutý režim kreslení, pod mapou klepněte na ikonku. 2. Na zákres, který chcete upravovat, klikněte pravým tlačítkem a v zobrazené nabídce zvolte Editace. Obrázek 12: Zahájení editace zákresu 3. Zvýrazní se lomové body zákresu (ve výchozím nastavení větší modrá kolečka) a uprostřed mezi sousedními body se objeví návrhy nových bodů (menší červená kolečka). Hranici zákresu nyní můžete upravovat postupem popsaným na následujícím obrázku. Během editace lze mapu zoomovat a posunovat. Tažením za modré kolečko posunete stávající bod Tažením za červené kolečko přidáte nový bod. Tip: Tvar bodů, barva hranice kreslení a další parametry funkcí kreslení lze uživatelsky přizpůsobit po kliknutí na ikonku pod mapou (viz obrázek 18). Editaci ukončíte kliknutím kamkoli mimo zákres (nebo uložením zákresu disketkou). Bod smažete stiskem klávesy Delete nebo klávesy D poté, co nad bod najedete myší. Obrázek 13: Postup editace hranice zákresu 4. Upravený zákres uložte stiskněte ikonku. Modrý zákres zčervená, resp. změní barvu podle typu zákresu. 16/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

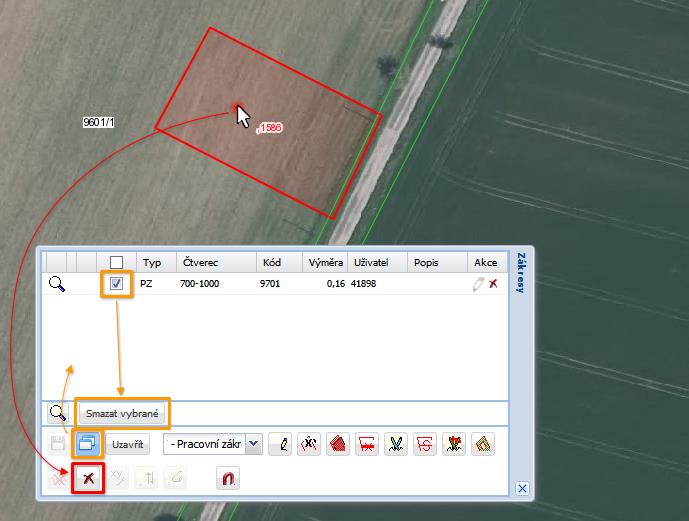

17 Obrázek 14: Uložení změn zákresu po dokončení editace Smazání zákresu Zákres lze smazat třemi způsoby popsanými na následujícím obrázku. Možnosti smazání zákresu: a) Kliknutím vyberete zákres v mapě a poté kliknete na ikonku. b) Zobrazíte si okno projektu, označíte zde zákres zatržítkem a stisknete tlačítko Smazat vybrané. c) Pouze u dosud neuloženého zákresu: v mapě kliknete na zákres pravým tlačítkem myši a v zobrazené nabídce zvolíte Smazat. Obrázek 15: Možnosti smazání zákresu Jestliže po smazání zákresu tento zákresy stále vidíte v mapě, aktualizujte mapu ikonkou. 17/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

18 3.3.4 Ořez zákresu Použitím nástroje ořez můžete buď upravit stávající zákres, nebo vytvořit nový zákres pokud ořez použijete na zákres, který nemůžete editovat (např. na účinný DPB nebo katastrální parcelu). Uvažovaný příklad: Chcete oříznout zákres účinného DPB jiným zákresem, se kterým má daný DPB překryv (např. pracovním zákresem), a vytvořit tak návrh změny DPB. Může se jednat i o případ, že zákres, kterým bude DPB ořezáván, se nachází uvnitř daného DPB. Postup: 1. Pokud nemáte zapnutý režim kreslení, pod mapou klepněte na ikonku. 2. Přibližte požadovaný zákres v mapě (nastavte měřítko nejlépe pod 1 : 1000). 3. Zvolte typ zákresu, který chcete ořezem vytvořit např. DPB nebo Pracovní zákres. 4. V mapě klikněte (jednou) na zákres DPB, který budete ořezávat. Na panelu kreslících nástrojů se rozsvítí ikonky nástrojů, které lze na vybraný zákres použít. 5. Klepněte na ikonku Ořez a postupujte podle nápovědy u horního okraje obrazovky (viz následující obrázek). V případě, že by byl zákres zcela schovaný pod ořezávaným zákresem (není případ na tomto obrázku), bylo by nutné vybrat jej v nabídce po kliknutí pravým tlačítkem. Ořez dokončíte buď tak, že kliknete pravým tlačítkem nad libovolným zákresem a zvolíte Hotovo, nebo kliknete levým tlačítkem mimo vektorové objekty (zde lze např. na silnici). Obrázek 16: Postup při ořezu zákresu jiným zákresem O úspěšném provedení ořezu vás informuje aplikace u horního okraje mapy. V mapě se pak zobrazuje nový zákres s modrou hranicí. 18/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

19 Obrázek 17: Stav po dokončení ořezu 6. Zákres uložte klikněte na ikonku. 7. Možnosti dalšího postupu jsou uvedené v postupu v kap (v bodě 7) Další specifické nástroje kreslení Název / ikonka Vytvoření díry Popis nástroje Umožňuje zakreslit díru ve vybraném zákresu. Díru lze zakreslit také nástrojem Nový zákres kreslením ( ) v tomto případě však musí být díra zakreslena do ještě neuloženého zákresu (světle modrá hranice) a při kreslení je nutné držet stisknutou klávesu ALT. Díru v zákresu lze vytvořit rovněž nástrojem Rozdělení podle nakreslené linie ( ) do vybraného zákresu nakreslíte vnitřní polygon (nový zákres), který následně smažete (jinak by byl výsledkem zákres v zákresu, nikoli díra). Zrušení díry Zruší vybranou díru v zákresu. Posun uzlu na souřadnici Posune vybraný uzel polygonu na zadanou souřadnici. Posun úseku Posune vybraný úsek zákresu určeným směrem o zadaný počet metrů. Uživatel označí polygon a po kliknutí na ikonu Posun úseku vybere dva sousedící lomové body. Poté v dialogovém okně zadá délku posunu v metrech a následně kliknutím do mapy vytyčí směr posunu směrem od prvního vybraného bodu. 19/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

20 Přichytávání ( Snap ) Výmaz úseku Zapne režim přichytávání. Je-li tento nástroj aktivován (ikonka je modrá ), při kreslení se provádí přichytávání k linii a bodu když se kurzor ocitne v blízkosti linie nebo bodu, na chvilku se k této linii nebo bodu přilepí a uživatel tak může snadno umístit či přesunout bod přesně na požadovanou hranici nebo bod. Umožňuje smazat uzly v určitém úseku polygonu a napřímit tak jeho část. Uživatel označí zákres a po kliknutí na ikonu Smazat úsek vybere nejprve bod ležící na hranici více vpravo a následně bod ve směru doleva (z pohledu z bodu uvnitř polygonu). Po potvrzení akce uživatelem se úsek smaže Uživatelské nastavení funkcí kreslení Pokud vám nevyhovuje výchozí nastavení některých funkcí kreslení, např. zvýraznění lomových bodů při editaci pomocí koleček, vzhled kurzoru nebo barva hranice při kreslení, můžete změnit příslušné parametry v okně Uživatelské nastavení po kliknutí na ikonku uložit a poté aplikaci obnovit pomocí klávesy F5. pod mapou. Po změně parametrů je třeba změny Obrázek 18: Možnosti uživatelského nastavení některých funkcí 20/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

21 4 EXPORT/IMPORT DAT PRO GPS 4.1 DATAWELL export všech DPB uživatele Načtením exportu všech DPB podniku do GPS docílíte toho, že uvidíte všechny půdní bloky podniku najednou (v jedné vrstvě), což je vhodné pro základní orientaci, ale zpravidla to není použitelné pro zjišťování/vyměřování částí pozemků. Pro tento účel je vhodnější načíst do GPS export jednoho zákresu (viz kap. 4.2). Postup: 1. V levé horní části okna nad mapou klikněte na záložku Datawell. 2. Zobrazí se výzva k volbě souřadnicového systému. Vyberte požadovaný systém a stiskněte tlačítko Pokračovat. Zobrazí se informace o průběhu exportu dat a po chvilce se vygeneruje se soubor PB_DPB.zip, který si uložte do svého počítače. Jako výchozí souřadný systém se nabízí S-JTSK (III. kvadrant), což je standardní varianta S-JTSK v GIS aplikacích. Pokud v horní části okna vidíte na řádku exportu stav Úspěšně dokončen a neobjevil se vám dialog pro stažení souboru, zkontrolujte, zda váš internetový prohlížeč nehlásí zablokování stažení souboru (na tuto hlášku je třeba kliknout). Pro vyvolání stažení můžete také kliknout do zeleného řádku exportu v tabulce. Obrázek 19: DATAWELL export všech DPB uživatele 3. Stažený soubor je archiv ve formátu ZIP. Archiv rozbalte. Poznámka: K rozbalení ZIP archivu můžete využít integrovaný nástroj ve Windows. Postup je jednoduchý: otevřete si složku vybranou v předchozím kroku, klepnete na soubor PB_DPB.zip pravým 21/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

22 tlačítkem myši a z místní nabídky zvolíte Extrahovat vše. Dále jen vyberete složku, do které se má archiv extrahovat, a dokončíte průvodce tlačítkem Další. 4. Z obsahu rozbaleného archivu vyberte shapefile soubory a přeneste je do vašeho GPS přístroje. Přenášet budete soubor s příponou SHP a dále stejně nazvané soubory s příponou DBF a SHX. Kromě shapefile souborů půdních bloků obsahuje export z LPIS další soubory pro jiné využití (např. v jiných zemědělských SW). Tyto soubory nemá smysl do GPS kopírovat. Poznámka: Datový formát shapefile sestává z hlavního souboru (.shp), indexového souboru (.shx) a databázové tabulky (.dbf). Hlavní soubor je záznamový soubor, v němž je každý záznam (polygon) popisován seznamem lomových bodů v daných souřadnicích. V indexovém souboru (*.shx) každý záznam obsahuje přiřazení korespondující se záznamem v hlavním souboru od počátku. Soubor *.dbf obsahuje popisné atributy objektů. Zvýrazněné soubory jsou shapefile soubory, které je nutné přenést do GPS (někdy stačí soubor *.shp, ale většinou jsou nutné všechny). Obrázek 20: Shapefile soubory ve složce po rozbalení ZIP 4.2 Export souřadnic vybraného zákresu do SHP/TXT Aplikace umožňuje exportovat souřadnice libovolného vybraného zákresu (katastrální parcelu, DPB, pracovní zákres, hnojiště atd.) do formátu SHP nebo TXT, s možností volby souřadnicového systému S-JTSK nebo WGS-84. Stejná funkce zobrazí také textový výpis souřadnic, který lze zkopírovat do schránky. Funkci spustíte tak, že kliknete na ikonku s obrázkem mobilu pod mapou a poté kliknutím vyberete požadovaný zákres v mapě. Zobrazí se okno s výpisem souřadnic zákresu, ve kterém máte možnosti popsané na obrázku /27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

23 Obrázek 21: Spuštění funkce export souřadnic K dispozici jsou dvě varianty výstupu (s poř. číslem a bez). Tlačítka pro export souřadnic do souboru SHP a TXT. Po stisku tlačítka se nabídne příslušný soubor ke stažení. Tabulkový a textový výpis souřadnic polygonu v souř. systému JTSK (III. kv.). Na záložce do schránky lze výpis souřadnic označit a pomocí kláves CTRL + C zkopírovat do systémové schránky (a poté někam vložit pomocí CTRL + V). Export v SHP obsahuje tři soubory (*.shp, *.shx a *.dbf) zabalené v ZIP archivu. Do GPS je většinou nutné přenést rozbalené soubory. Obrázek 22: Možnosti v okně pro export souřadnic 23/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

24 4.3 Výpis nadmořské výšky a souřadnic vybraného bodu Pro zjištění nadmořské výšky a souřadnic bodu slouží ikonka pod mapou. Funkci spustíte tak, že kliknete na ikonku nástroje a poté do mapy na bod, který vás zajímá. Zobrazí se okno s informací o nadmořské výšce vybraného bodu a výpisem souřadnic bodu v souřadnicovém systému WGS-84. Obrázek 23: Postup zjištění nadmořské výšky a souřadnic bodu v systému WGS Detailní postup vytvoření zákresu z GPS souřadnic Následující postup ukazuje, jak se vytvoří zákres pomocí funkce Nový zákres ze souřadnic ( ). Postup je předveden na příkladu pracovního zákresu. Při importu souřadnic ostatních typů zákresů se postupuje stejně, rozdíl je pouze u zemědělských parcel, jejichž zákres se při uložení automaticky ořezává podle DPB, se kterým má překryv. Postup: 1. Pokud nemáte zapnutý režim kreslení, pod mapou klepněte na ikonku. 2. Ve stromečku zapněte/vypněte vrstvy podle potřeby. 3. Na panelu nástrojů pro kreslení zvolte typ zákresu, který chcete vytvořit. Pokud např. chcete importovat skutečnou hranici DPB, vyberte v rozbalovacím políčku "PZ Pracovní vrstva nebo Návrh DPB. V případě importu souřadnic zemědělské parcely, polního hnojiště a trvalého skladu hnojiv vyberte v políčku odpovídající hodnotu. 4. Klikněte na ikonku. 24/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

25 Obrázek 24: Zahájení importu nového zákresu ze souřadnic volba typu zákresu a aktivace nástroje 5. Otevře se okno se dvěma záložkami zobrazené na následujícím obrázku. Zde máte dvě možnosti: a) Ruční zadání souřadnic: Na zobrazené záložce Zadat souřadnice vložte souřadnice zkopírované z textového souboru, který vytvořil váš GPS přístroj. Je nutné vybrat správný souřadnicový systém (S-JSTK nebo WGS-84). Vytvoření zákresu ze zadaných souřadnic potvrdíte tlačítkem Odeslat. Souřadnice přenesete z textového souboru do tohoto okna metodou copy-paste (pomocí kláves. zkratky CTRL+C a CTRL+V). Požadovaný formát: jeden bod na řádek, kdekoliv na řádku souřadnice X a Y (s mínusem) oddělené mezerou, případně více mezerami. Obrázek 25: Vložení souřadnic do textového pole b) Import souřadnic ze souboru SHP ( shapefile ): V okně Zadání souřadnic přejděte na záložku Importovat z SHP a po pomocí tlačítka Vyberte soubor vyberete ZIP soubor obsahující shapefile soubory, tj. soubory s příponou SHP a DBF, popřípadě též SHX (SHX není nutný v případě, že importujete pouze jeden polygon) přenesené z GPS. Zpracování souboru spustíte tlačítkem Odeslat. Obrázek 26: Nahrání souboru SHP pro import zákresu 25/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

26 Tip: Soubor ZIP můžete kromě jiných způsobů vytvořit také pomocí vestavěného nástroje ve Windows. V aplikaci Průzkumník souborů označíte soubory (např. pomocí klávesy CTRL), kliknete na ně pravým tlačítkem a v zobrazené nabídce zvolíte "Odeslat" a poté "Komprimovaná složka (Metoda ZIP)". Obrázek 27: Postup vytvoření souboru ZIP ve Windows 6. Po chvilce se v horní části okna zobrazí informace o výsledku importu a v případě úspěšného načtení souřadnic se v mapě objeví nový zákres, který se automaticky přiblíží do mapového okna. Zákres můžete nyní upravit (po kliknutí pravým tlačítkem a volbě příkazu Editace). Uložení nového zákresu provedete klepnutím na ikonku. 26/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS

27 Obrázek 28: Zobrazení importovaného zákresu v mapě 7. Možnosti dalšího postupu jsou uvedené v postupu v kap (v bodě 7). 27/27 Uživatelská příručka k modulu ilpis kreslení a export dat pro GPS
