1 Agentura ochrany přírody a krajiny České republiky Odbor ISOP IMPORT ZÁKRESŮ DO MAPOVÝCH APLIKACÍ ISOP AUTOR Ladislav Matouš DATUM POSLEDNÍ ZMĚNA :18 VERZE DOKUMENTU 1.1

2 Obsah 1 Import zákresů z mapových služeb Vývěr zákresů z mapových vrstev Výběr zákresů funkcí prostorový dotaz Výběr zákresů funkcí stavebnice dotazu Importování vybraných zákresů z dialogového okna s výstupem dotazu Import zákresů z shapefile Výběr souboru shapefile z lokálního počítače Hromadné načtení shp souborů pomocí archivu zip Načtení zip souboru se zákresy Filtrování a vyhledávání záznamů v atributové tabulce shapefile Převedení vybraných zákresů

3 1 Import zákresů z mapových služeb Import zákresů se sestvává ze dvou základních kroků. Prvním je výběr zákresů do dialogového okna výstupy dotazů a druhým je výběr zákresů a druhým pak následný import do aplikací ISOP. 1.1 Vývěr zákresů z mapových vrstev Pro výběr zákresů z mapových služeb je možné využít prostorový dotaz a nebo stavebnici dotazů. Oba nástroje načtou atributové záznamy vybraných zákresů do tabulky s výstupem dotazů ze, které je možné vybrat jednotlivé zákesy k importu Výběr zákresů funkcí prostorový dotaz Pro použití funkce prostorový dotaz je třeba aktivovat minimálně jednu mapovou vrstvu (1). Poté je třeba aktivovat funkci prostorový dotaz (2), kliknutím do mapového okna a tažením při stisknutém tlačítku myši vybrat dotazované území (3). Aplikace zobrazí dialogové okno s výstupem dotazů, ve kterém jsou zobrazeny záznamy pro zákresy nalezené na vybraném území ve vybraných mapových vrstvách (4)

4 1.1.2 Výběr zákresů funkcí stavebnice dotazu Pro použití funkce stavebnice dotazu je třeba aktivovat jednu mapovou vrstvu (1). Poté je třeba stisknout tlačítko stavbnice dotazu (2). Apliace automaticky zobrazí dialogové okno pro tvorbu dotazu (3). V tomto okně je třeba formulovat dotaz do atributové tabulky vybrané mapové vrstvy (3b) a po stisknutí tlačíka spustit (3c) se otevře dialogové okno Výstupy dotazů obsahující vybrané záznamy odpovídající krireriím v zadaném dotazu (4). UPOZORNĚNÍ Importování zákresů do aplikace funguje pouze za předpokladu, že je v cílové aplikaci aktivována editace zákresů (1)

5 1.2 Importování vybraných zákresů z dialogového okna s výstupem dotazu V předchozích kapitolách bylo popsáno jak načíst zákresy do dialogového okna Výstupy dotazu. V této části bude vysvětleno jak vybrat a převest zákresy z tohoto okna do cílové aplikace. Pro převedení zákresů do aplikace je třeba v dialogovém okně Výstupy dotazů (1) aktivovat nástroj přenášení zákresu (2). Při aktivovaném nastroji pro přenášení nástojů pak při kliknutí na kolečko u jednotlivých záznamů tabulky (3), dojde k přenesení zákresú do aplikace (4)

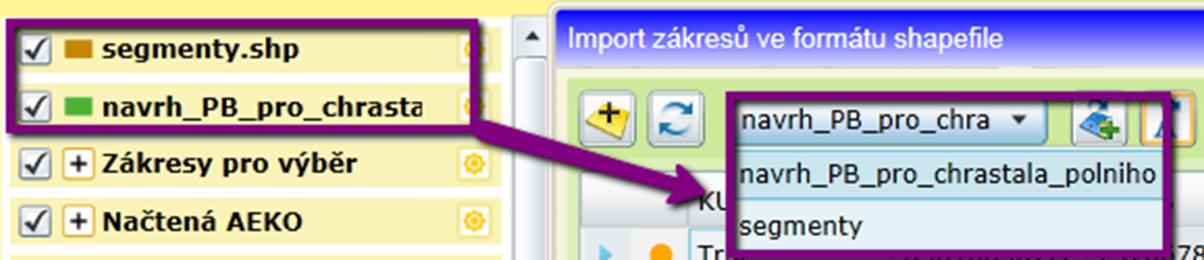

6 2 Import zákresů z shapefile 2.1 Výběr souboru shapefile z lokálního počítače Nejprve je třeba načíst soubor shapefile do projektu, například stisknutím tlačítka přímo z nástroje pro import (1). V zobrazeném dialogovém okně je třeba nalézt složku obsahující soubory shapefile. Pro načtení shapefile je třeba vybrat soubory s příponou shp. a dbf. (2) Při výběru je možné vybrat více souborů shapefile najednou. Stisknutím tlačítka otevřít (3) dojde k načtení vybraných souborů do projektu. A také zobrazí v menu pro výběr vrstev (4). V tomto menu je možné vybrat konkrétní shapefile, který se má načíst do tabulky nástroje pro import (5). TIP Nástroj pro import zákresů automaticky pracuje se všemi soubory shapefile načtenými do projektu

7 2.1.1 Hromadné načtení shp souborů pomocí archivu zip Do aplikací MapoMat, LandMan a spol. je možné načítat velké množství shapefile souborů najednou bez nutnosti výběru jednotli shp a dbf souborů v dialogovém okně. Všechny soubory shapefile je možné zazipovat do jednoho souboru a tento zip pak do aplikace načíst najednou. Následující postup je popsán na příkladu hromadného načtení dat LHP do aplikace LandMan: Příprava zip souboru se shapefile 1. nalézt všechny zájmové shapefily a zkopírovat je do jedné složky 2. tuto složku zazipovat (pravá myš - Odeslat - Komprimovaná složka (metoda ZIP) - 7 -

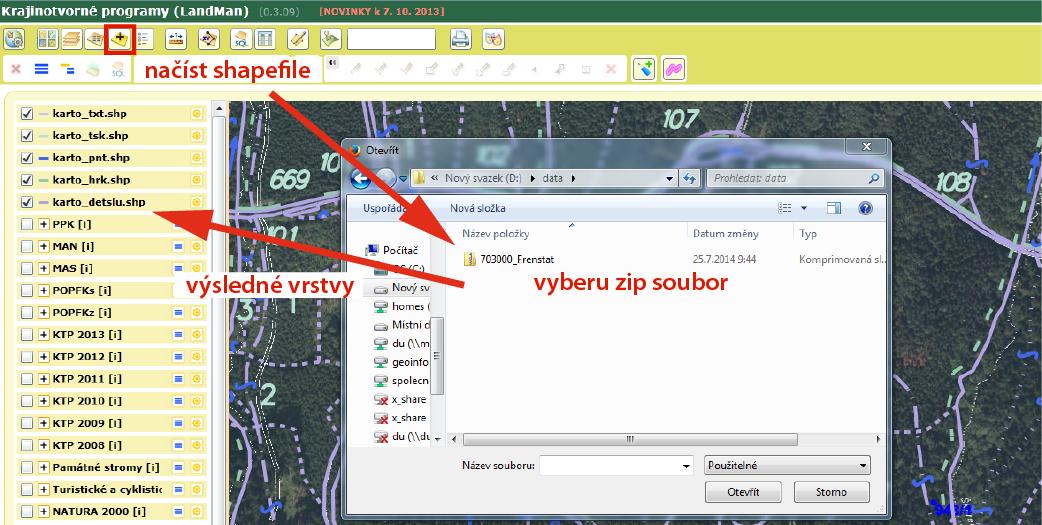

8 2.1.2 Načtení zip souboru se zákresy 1. Otevřít příslušnou aplikaci (MapoMat, LandMan, AEKO...) 2. Použít tlačítko "načtení souboru shapefile" v hlavním okně aplikace anebo v nástroji pro import shapefile(jedná se o identické nástroje) 3. Vybrat připravený zip soubor --> Otevřít 4. Vyčkat než se zip soubor načte (může trvat i několik minut) 2.2 Filtrování a vyhledávání záznamů v atributové tabulce shapefile Nástroj pro import zákresů ve formátu shapefile, umožňuje uživateli filtrovat záznamy dle zadaného řetězce nalezeného ve vybraném poli atributové tabulky. Z výběrového seznamu s názvy atributových polí vybraného shapefile souboru (1), je třeba vybrat pole, ve kterém bude filtrováno. Dále je třeba zaškrtnou políčko filtr (2), pro aktivování filtrování a do textového políčka (3), zadat řetězec pro filtrování a potvrdit stiskem klávesy enter. V atributové tabulce (4) se zobrazí pouze ty záznamy, které obsahují ve vybraném poli atributové tabulky řetězec zadaný v textovém poli (3)

9 2.3 Převedení vybraných zákresů Nejprve je třeba v tabulce vybrat záznamy k převedení (1). Po stisknutí tlačítka pro převod zákresů (2), dojde k převedení zákresů vybraných záznamů do aplikace (3). UPOZORNĚNÍ Nástroje pro import zákresů funguje pouze za předpokladu, že je v cílové aplikaci aktivována editace zákresů(1)
