1 Nová požární norma a zateplování Ing. Petr Lorenc

2 Je nadřazená ostatním normám PBS ČSN PBS - Nevýrobní objekty ČSN PBS - Výrobní objekty ČSN PBS Společná ustanovení ČSN PBS Obsazení objektů osobami ČSN PBS Požární odolnost stavebních konstrukcí ČSN PBS - Shromažďovací prostory ČSN PBS - Budovy pro bydlení a ubytování ČSN PBS Změny staveb ČSN PBS - Budovy zdravotnických zařízení ČSN PBS - Objekty pro zemědělskou výrobu ČSN PBS - Objekty spojů a poštovních provozů ČSN PBS Sklady ČSN PBS Kabelové rozvody atd.

3 Nerozlišuje již novostavby a rekonstrukce

4 Zavádí 4 požární výškové kategorie budov ETICS jako celek izolant omítka bez omezení E bez omezení B E is = 0 mm/min A1/A2 A1/A2 is = 0 mm/min hranice požárních úseků 22,5 m 12 m 0 m Jednopodlažní objekty 0 < h 12,0 m 12,0 < h 22,5 m h > 22,5 m

5 Zateplení není přitěžující okolnost Vnější zateplení provedené podle zásad stanovených touto normou - se považuje za povrchovou úpravu, - může se použít v požárních pásech i v požárně nebezpečném prostoru požárních úseků téhož objektu Žádné požární pásy mezi požárními úseky

6 Sjednocuje* se šířka protipožárních pásů 900 mm * Zvětšuje * Svislých i vodorovných

7 Pásy MW lze zmenšit nebo vynechat Po provedení požárních zkoušek konkrétního systému a detailu povoluje úlevy dle konkrétního PKO* (ověřuje se pomocí dvou stupňů zkoušek) PKO* = požárně klasifikační osvědčení vydané autorizovanou (státem schválenou) zkušebnou

8 2,5 m 5,7 m BXX Zkoušky reakce fasád na oheň ČSN ISO Zkouška středního rozměru ISO Large-scale test 1,2 m

9 Zateplení soklu Zateplení pod terénem musí být provedeno (sestavou) s izolantem třídy reakce na oheň alespoň E. Tato část může vystupovat i nad terén, a to do výšky 1,0 m. 1,0 m

10 Možnosti založení soklu ETICS Obrázek E.3 * nebo PKO Soklová lišta = požární netěsnost = pás A1/A2

11 BXX Úleva Pokud je vnější zateplení založeno nad terénem, avšak méně než 1 m nad úrovní terénu, lze tento požadavek aplikovat až od výšky 1 m

12 Kterých budov se to týká? Vodorovný pás tř. reakce na oheň A1/A2 š. 900 mm - u všech budov p.v ,5 m - u většiny* budov p.v. 12 m * vyjma rodinných domů OB1 dle ČSN (-) (?)!

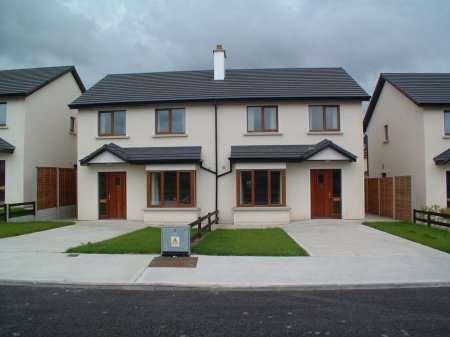

13 Budovy skupiny OB 1 ČSN Rodinné domy a rodinné rekreační objekty s nejvýše třemi obytnými buňkami, s jedním podzemním a s nejvýše třemi užitnými nadzemními podlažími (užitným nadzemním podlažím je i podkrovní prostor, je-li tam pokoj apod.) a s celkovou půdorysnou plochou všech podlaží objektu do 600 m 2

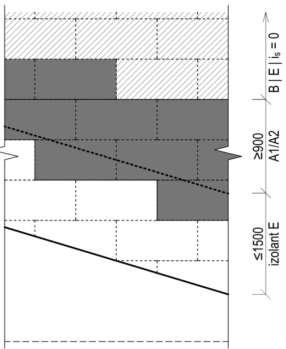

14 Úleva : zateplení ve svahu EPS zde může vystupovat až 1,5 m nad terén.

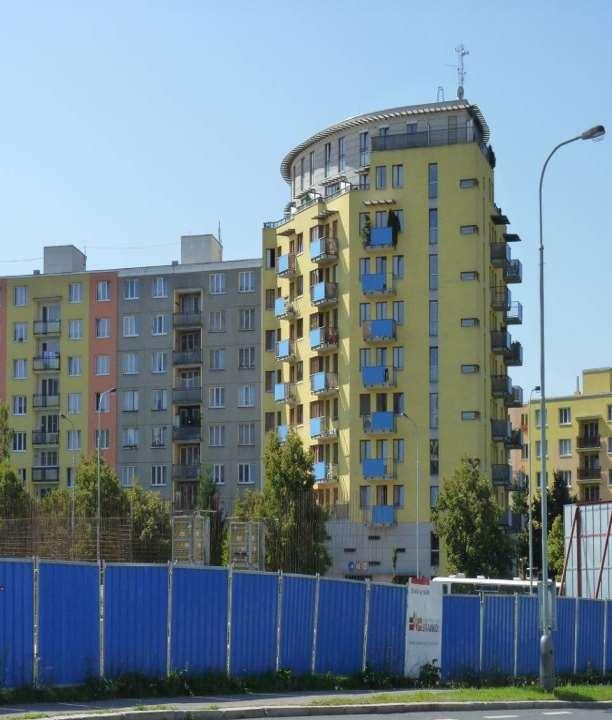

15 Detailněji Objekty s požární výškou 12 < h 22,5 m Totéž co v předchozí kategorii + další specifické požadavky

16 Objekty s požární výškou 12 m < h 22,5 m + Průběžný pruh ucelené sestavy třídy reakce na oheň A1 nebo A2 šířky min. 900 mm : nad otvory jednotlivých podlaží (vč. sklepních a i nad otvory posledního podlaží) - ve výši max. 400 mm nad tvorem - okolo celého objektu - nebo s oddělením fasády bez oken pomocí svislého pruhu 900 mm A1/A2; (v případě etapizace lze tento pruh provést až ve 2. etapě)

17 Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 : mezi jednotlivými stavebními objekty, a to v šířce minimálně standardního požárního pásu 900 mm

Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 : v oblasti bleskosvodu minimálně 250 mm na

18 Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 : v oblasti bleskosvodu minimálně 250 mm na obě strany. Alternativou je - použít izolovaný svod, jehož povrchová teplota nepřevýší 90 C, nebo - zajistit vedení bleskosvodu minimálně 0,1 m od povrchu ETICS

19 Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 v místech: Jakékoliv průjezdy a průchody (ze všech stran bez nutnosti přesahu)

20 Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 v místech: CHÚC Okolo otvorů (oken a dveří, vzduchotechnických výústek apod.) vnitřních schodišť (vertikální únikové cesty) a to do vzdálenosti 1,5 m všemi směry Takovéto vnější zateplení musí být i horizontálně pod těmito otvory v celé výšce objektu

21 Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 v místech: Vnější schodiště a pavlače sloužící jako únikové cesty, a to - do vzdálenosti 1,5 m vodorovně - vertikálně na celou výšku objektu (pod i nad únikovou cestou)

22 Úleva u balkonů, lodžií a teras Na přiléhající stěny lze použít ETICS tř. B s izolantem tř. E - až do výše 0,4 m nad úroveň čisté podlahy - a s vodorovným přesahem 0,15 m za hranu dané konstrukce.

23 Objekty s požární výškou 12 m < h 22,5 m + Ucelená sestava vnějšího zateplení třídy reakce na oheň A1 nebo A2 v místech: Podhledy horizontálních konstrukcí (ze spodní strany) pokud jsou zateplovány (např. balkony, lodžie, podloubí apod.)

24 Pozor u blízkých objektů V požárně nebezpečném prostoru jiného objektu musí být vnější zateplení provedeno ve třídě reakce na oheň A1 nebo A2. Stačí jedno okno a všechno může být jinak. Aneb Kdo dřív přijde, ten dřív mele.

25 Pozor u ETICS tl. > 200 mm které nejsou tř. A1/A2 je nutné zhodnotit množství uvolněného tepla z 1 m 2 plochy zateplení (MJ.m -2 ) v návaznosti na případnou požární otevřenost ploch

26 ČSN : 2009, čl Požárně částečně otevřená plocha MJ.m -2 Požárně otevřená plocha > 350 MJ.m -2 SuperKritický reprezentant: EPS 100F Max. hmotnost dle normy S EPS ČR 23 kg/m 3 Výhřevnost EPS: 39 MJ/kg tj. 0,23 kg/cm tloušťky 8,97 MJ/cm tloušťky 150 MJ/m 2 tl. 16,7 cm 350 MJ/m 2 tl. 39 cm Realita: EPS 70F Běžná hmotnost dle normy S EPS ČR 13,5 kg/m 3 Výhřevnost EPS: 39 MJ/kg tj. 0,135 kg/cm tloušťky 5,265 MJ/cm tloušťky 150 MJ/m 2 tl. 28,5 cm 350 MJ/m 2 tl. 66,5 cm

27 ČSN : 2009, čl Požárně částečně otevřená plocha MJ.m -2 Požárně otevřená plocha > 350 MJ.m -2 Baumit Resolution? 3 mm + 3 mm EPS-F hmotnosti 15 kg/m 3 Inertní termosetické jádro PF Výhřevnost EPS 39 MJ/kg x 0,006 m 3 x 15 kg/m 3 = 3,51 MJ/m 2 plochy fasády

28 Zateplení na zateplení Nová přidávaná sestava musí být provedena podle požadavků této normy s tím, že části zateplení s požadavkem na třídu reakce na oheň A1 nebo A2 musí být v celé tloušťce přidávaného i stávajícího zateplení.

29 V čem má Baumit úlevy? Nadpraží s MW šíře pouze 200 mm (místo 900 mm)

30 Není 200 mm MW zbytečně mnoho? Nadpraží s pásem MW pouze 100 mm

31 Když i 10 cm je hodně Nadpraží a ostění s MW šíře pouze 20 mm (místo 900 mm)

32 Není ten detail proti pravidlům CZB? Je, ale přesto - je technicky bezpečný (přemostění 2 síťovinami) - a teplotně nevýznamný.

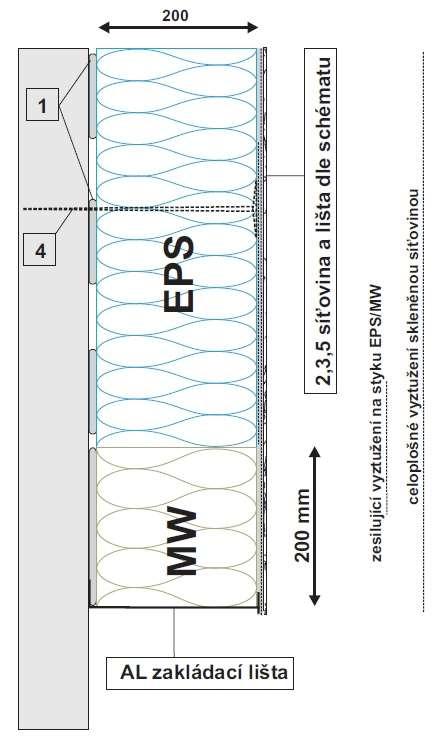

33 Založení u soklu pásem MW pouze 200 mm (místo 900 mm)

34 Založení u soklu speciálními lištami zcela bez nutnosti pásu MW. Zakládací úhelníkový profil + zakončovací profil s okapničkou

35 Nadpraží a ostění s komponenty HPI Prefabrikované protipožární nadpraží a ostění - RESOL

36 ČSN Baumit open/star/pro/duo 900 mm * ** Průběžná spára??? 100 MW 20 Resol + 2 spec. lišty bez MW + 2 spec. lišty *okno v líci nosné zdi 200 ** okno zapuštěné v nosné zdi

37 Baumit open/star/pro/duo 300* 150** MW 20 Resol + 2 spec. lišty bez MW + 2 spec. lišty 200

38 Baumit Twinner MW + EPS Baumit Twinner 22,5 m Jednotný materiál v celé ploše Žádné požární pásy Zvýšené tepelně- - izolační vlastnosti Prověřeno praxí

39 Další často kladené otázky

40 Jsou hmoždinky s kovovým trnem lepší? Z hlediska statiky u MW - ANO Z hlediska tepelné techniky NE Z hlediska požární bezpečnosti NE

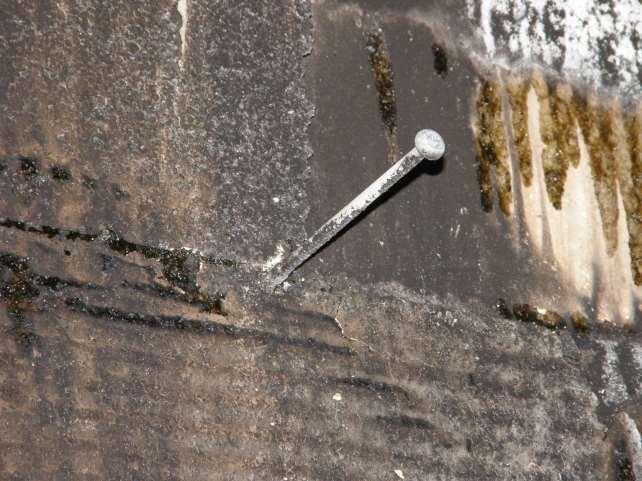

41 Hmoždinky s kovovým trnem Plastové části hmoždinky se roztečou / shoří.

42 Hmoždinky s kovovým trnem

43 Je kovová lišta bezpečnější?

44 Je kovová lišta bezpečnější?

45 U MW není ani bezpečnější, ani nebezpečnější Kov vede teplo pod izolant, ten je ale sám ine

46 Nebezpečné mohou bý odkapávající žhavé čás BXX U EPS je nebezpečnější Kov vede teplo pod izolant

47 Jak probíhají reálné požáry?

48 Požár PD v Praze Nový ETICS s EPS a s MW Zahoření skládky v průchodu Požár přeskakoval z okna do okna

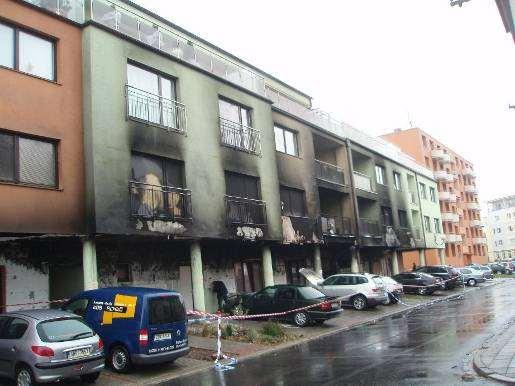

49 Požár restaurace v Rokycanech

50 Požár restaurace v Rokycanech

51 Děkuji za pozornost.
