1 Akce: Stdie odtokových poměrů Nový Bdžov Termín dokončení: Objednatel: Povodí Labe, s.p. Víta Nejedlého Hradec Králové Zhotovitel: Doc. Ing. Aleš Havlík, CSc. - REVITAL Schý vršek Praha 5 Hlavní řešitel: Doc. Ing. Aleš Havlík, CSc.

2 OBSAH : 1 ÚVOD PODKLADY Hdrologické podklad Geodetické podklad Dostpné stdie řek Cidlin CHARAKTERISTIKA ŘEŠENÉHO ÚZEMÍ Popis sočasného stav Variant možného řešení protipovodňové ochran METODIKA ŘEŠENÍ SESTAVENÝ MODEL PRO CIDLINU Výpočetní síť a model korta Okrajové podmínk Řešené variant Kalibrace model VÝSLEDKY NUMERICKÝCH SIMULACÍ ZÁVĚR

3 1 ÚVOD Město Nový Bdžov nemá zajištěn dostatečno kapacit korta a významná část zástavb města zejména na pravém břeh Cidlin není ochráněna před účink povodňových sitací. Výpočet prodění při povodňových průtocích bl proveden kombinací 2D matematickým modelem FESWMS. Výstpem stdie jso kromě technické zpráv záplavové čár pro průtok Q 5, Q 20 a Q 100 a posození dopadů navržených technických protipovodňových opatření na změn odtokových poměrů.. 3

4 2 PODKLADY 2.1 Hdrologické podklad N-leté průtok N-leté průtok bl převzat z projekt na mapování povodňových rizik, ktero zpracoval v roce 2013 ator této stdie. Číselně jso hodnot veden v tablce 2.1. Tab. 2.1 N-leté průtok na Cidlině v profil LS Nový Bdžov Tok Profil Q 5 Q 10 Q 20 Q 50 Q 100 [m 3.s -1 ] [m 3.s -1 ] [m 3.s -1 ] [m 3.s -1 ] [m 3.s -1 ] Cidlina LS Nový Bdžov Geodetické podklad Zaměření korta a digitální model terén Správce tok posktl řešiteli dostpné geodetické podklad zpracované pro potřeb řešení projekt na mapování povodňových rizik na Cidlině a ze svých starších stdií. Jednalo se jak o klasické zaměření korta řek Cidlin, tak i o digitální model reliéf 5g. Nově Blo zaměřeno dno korta v úsek od hlavního silničního most pod LS Nový Bdžov. 2.3 Tvorba map povodňového nebezpečí a povodňových rizik v oblasti povodí horního a středního Labe a celeného úsek dolního Labe Jako sočást velkého projekt na mapování povodňového nebezpečí a povodňových rizik, který bl dokončen v roce 2013, bl atorem této stdie zpracován i úsek řek Cidlin od Chlmce nad Cidlino až po Jičín. 2.4 Kalibrační podklad Správce tok podnik Povodí Labe předal řešiteli údaje o zaměřených stopách po klminační hladině za povodně, která postihla Cidlin (tablka 2.2) a dále průběh měrné křivk na vodočt vodoměrné stanice v Novém Bdžově. Za povodně z rok 2013 bl maimální vodní stav zaznamenán 285 cm, to odpovídá úrovni m n.m. Dle měrné křivk bl průtok stanoven hodnoto 89.8 m..s -1, to odpovídá průtok Q 20. 4

5 Tab. 2.2 Zaměřené stop po klminační hladině za povodně z rok 2013 Staničení Bod [ř.km] Popis značk pravý břeh, silnice k most, značk zákaz stání na obrbník (sitační bod 47) pravý břeh, opěra most (sitační bod 48) pravý břeh, slopek zábradlí Veolie, Bdžovský náhon (sitační bod 46) JTSK - Y JTSK - X Hladina [m n.m.]

6 3 CHARAKTERISTIKA ŘEŠENÉHO ÚZEMÍ 3.1 Popis sočasného stav Letecký pohled s vznačením délk řešeného úsek je zobrazen na obrázk 3.1 Obr. 3.1 Letecký pohled na vedení tras Cidlin v rozsah řešeného úsek 6

7 Korto Cidlin je v celém řešeném úsek praveno, tvar příčného profil je lichoběžníkový, trasa bla v minlosti významně napřímena. V horní části úsek protéká řeka široko plocho inndací, pravé stran údolí je vedeno menší korto Bdžovského náhon, který se od řek oddělje výše ležícího pevného jez. Z hlediska odtokových poměrů je problematickým místem profil křížení silnice z Bdžova na Nechanice s kortem Cidlin a Bdžovského náhon. Důvodem je pravé předmostí, kde niveleta silnice postpně směrem k centr města poklesává a za povodní zde dochází k zaplavování zástavb. K opětovném spojení Bdžovského náhon s kortem Cidlin dochází těsně nad profilem limnigrafické stanice ČHMÚ. Pod tímto profilem již opět Cidlina protéká širokým inndačním územím. 3.2 variant možného řešení protipovodňové ochran Variantní návrh řešení protipovodňové ochran spočívají zejména ve výstavbě ochranných hrází a zdí, které b měl zabránit vnikntí vod do zástavb Nového Bdžova. Návrh 1 Toto řešení je založeno na výstavbě ochranné linie podél zástavb Nové Bdžova v pravém inndačním území, cca 100 m nad hlavní silnicí přechází linie za pravý břeh Bdžovkého náhon a pokračje až k silničním most. Za ním je stále vedena podél náhon až k objekt ČOV, pod ní se stáčí doprava, pokračje podél garáží a je zavázána do vvýšeného terén. Podmínko je sočasné vbdování 2 vhraditelných závěrů na náhon. Sočástí řešení je dále výstavba krátké levobřežní ochranné hráze nad silničním mostem. Linie vedení ochranných prvků je znázorněna na obrázk 3.2. Návrh 2 Tento návrh se od předchozího řešení liší v tom, že je ochranná hráz zavázána do vvýšeného terén mezi Cidlino a Bdžovským náhonem nad silnicí. Veškerý povodňový průtok b pak bl sostředěn jen do profil hlavního silničního most přes Cidlin, mostní otvor Bdžovského náhon b za povodní nebl vžíván. Vhraditelný závěr b bl vbdován až pod silnicí. Linie vedení ochranných prvků je pro tento případ zobrazena na obrázk 3.3. Návrh 3 Toto řešení počítá s výstavbo ochranných prvků dle Návrh 1 a sočasným provedením rekonstrkce stávajícího pevného jez na pohblivý s tím, že bde snížena úroveň korn spodní stavb jez na úroveň m n.m.. 7

8 Obr. 3.2 Návrh vedení linií protipovodňové ochran Varianta 1 8

9 Obr. 3.3 Návrh vedení linií protipovodňové ochran Varianta 2 9

10 10 4 METODIKA ŘEŠENÍ Řídící rovnice 2D prodění Prostorové nestálené prodění s volno hladino obecně popisje sostava diferenciálních pohbových rovnic Navier-Stokesových vjadřjících zákon zachování hbnosti a rovnice spojitosti popisjící vliv zákona zachování hmot. V případě modelování 2D prodění s volno hladino se rovnice zjednodšjí. Za předpoklad zanedbatelných svislicových rchlostí se za podélné a příčné složk rchlostí važjí po výšce zprůměrované hodnot. Po řadě dalších úprav se jako tak zvané řídící rovnice požívají vztah (4.1a), (4.1b) a (4.2), přičemž první 2 vedené rovnice jso rovnicemi pohbovými po zanedbání vliv Coriolisov síl l F p 1 2g f H n g Z g t (4.1a) l F p 1 2g f H n g Z g t (4.1b) 0 H H t Z (4.2) kde, po svislici zprůměrované rchlosti prodění ve směr os a [m.s -1 ] Z úroveň hladin [m] H hlobka vod [m] n Manningův sočinitel drsnosti [m 0.5.s -1 ] f i ztrátový koeficient změn form energie [-] dnamická viskozita [Pa.s] měrná hmotnost vod [kg.m -3 ] p tlak působící na hladin [Pa] F,F složk působících vnějších sil ve směr a [kg.m.s -2 ] Nmerické řešení řídících rovnic 2D Eaktní řešení vedené sostav diferenciálních rovnic není k dispozici, a tak jso řešitelé odkázáni na různé nmerické přístp. Obecně jso k dispozici metod založené na konečných diferencích, konečných objemech a konečných prvcích. Při výpočtech v rámci této stdie bl požit model založený na metodě konečných prvků. Tento postp je založen na vtvoření výpočetní sítě na celém modelovaném území, která je tvořena čtřúhelníkovými a trojúhelníkovými prvk různých tvarů a velikostí, které na sebe navzájem navazjí. Výpočetní síť je tak možné vhodně přizpůsobit složitým objektům na tok, jako bl příklad právě řešené lokalit.

11 Požitý matematický model Simlace prodění v poszovaném úsek bl řešen s vžitím amerického programového prostředk SMS (Srface-Water Modeling Sstem). Tento software distribje firma Aqaveo ( Obsahje jednak modl na zpracování výpočetních sítí a prezentaci výsledků (Mesh modl, Map modl, Grid modl a Scatter modl), jednak vlastní matematické model řešící dvorozměrné prodění založené na metodě konečných prvků (model RMA2 a FESWMS) nebo konečných diferencí (model TUFLOW). Při výpočtech v lokalitě Nový Bdžov bl požit FESWMS. 11

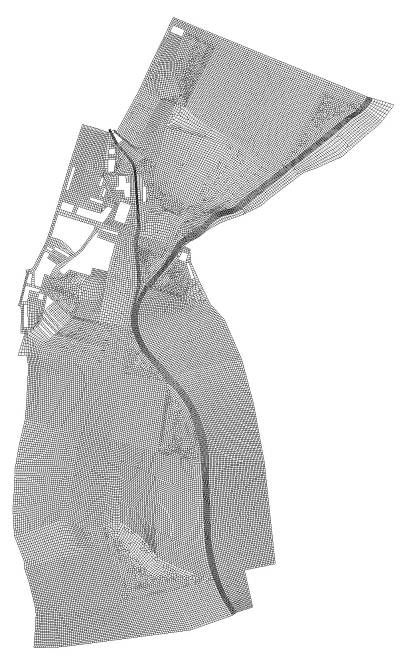

12 5 SESTAVENÝ MODEL PRO CIDLINU 5.1 Výpočetní síť Základem modelování je vžd výpočetní síť, která s dalšími nezbtnými údaji vtváří geometrický model řešeného území v rámci matematického model. V případě model Cidlin v Novém Bdžově bla výpočetní síť bla tvořena výpočtovými prvk a výpočtovými bod, Její schematické znázornění je přiblíženo na obrázk 5.1. Jak je z obrázk patrné, v místech neprůtočných stavebních objektů nebla výpočetní síť vtvářena. Obr. 5.1 Rozsah výpočetní sítě model záplavového území Cidlin v Novém Bdžově 12

13 5.2 Okrajové podmínk Dolní okrajová podmínka stanovje hladin vod na dolním okraji model tam, kde průtok z model vtéká. Pro vtvořeno výpočetní síť záplavového území Cidlin se dolní okrajová podmínka nacházela v okolí severního okraje zástavb obce Hmbrk. Úrovně hladin pro řešené průtok bl převzat z výsledků výpočtů průběh hladin zpracovaných v rámci řešení stdie na mapování povodňových rizik. Číselně jso hodnot veden v tablce 5.1. Tab. 5.1 Hodnot úrovní hladin v místě dolní okrajové podmínk Průtok Hladina [m n.m.] Q Q Q Q Horní okrajová podmínka definje velikost průtok, která do model vtéká. Při výpočtech blo převzato rozdělení průtoků na vlastní korto Cidlin a Bdžovský náhon opět ze stdie na mapování povodňových rizik. Konkrétní hodnot jso zpracován do tablk 5.2. Tab. 5.2 Průtok v profilech horní okrajové podmínk Průtok Cidlina Bdžovský náhon Q 5 [m 3.s -1 ] 4 Q 20 [m 3.s -1 ] 88 5 Q 50 [m 3.s -1 ] Q 100 [m 3.s -1 ] Řešené variant Při nmerických simlacích bl řešen celkem následjící výpočt: výpočet prodění při průtok Q 5, Q 20, Q 50 a Q 100 pro sočasný stav, výpočet prodění při průtok Q 20, Q 50 a Q 100 pro případ snížení korn stávajícího jez na kót m n.m. 13

14 výpočet prodění při průtok Q 20, Q 50 a Q 100 pro vedení ochranných hrází dle Návrh 1. výpočet prodění při průtok Q 20, Q 50 a Q 100 pro vedení ochranných hrází dle Návrh 2. výpočet prodění při průtok Q 20, Q 50 a Q 100 pro vedení ochranných hrází dle Návrh Kalibrace model Výsledné úrovně spočítaných hladin závisí významno měro na průběh hodnot sočinitele drsnosti. K jejich zpřesnění se požívá proces nazývaný kalibrace. V případě model Cidlin v Novém Bdžově bl požit zaměřené úrovně hladin za povodně z rok 2013, při které dosahoval klminační průtok hodnot Q 20. (tablka 2.2) Porovnání zaměřených a modelovaných hodnot je vedeno v tablce 5.3. Tab. 5.3 Porovnání zaměřených a modelovaných hladin Bod Povodeň 2013 Model

15 6 VÝSLEDKY NUMERICKÝCH SIMULACÍ Nejčastější výstpem výsledků 2D matematického modelování prodění vod jso map hlobek, rchlostí a úrovní hladin. Pro detailní posození dopadů případné výstavb navrhovaných protipovodňových opatření na odtokové poměr však takového výstp nestačí. Pro posození ovlivnění průběh hladin bl zvolen pevné bod v ose korta definované sořadnicemi JTSK, pro které bl následně zpracován porovnávací tablk pro jednotlivé průtok a řešené variant. Sořadnice bodů jso vpsán v tablce 6.1, poloha bodů je dále vznačena nad mapovým podkladem leteckých snímků na obrázk 6.1. Další kontrolní bod bl vbrán v linii navržených ochranných hrází či zdí, t složil k posození potřebné výšk těchto opatření v podélném profil. Podrobnosti jso veden v tablce 6.2, místění je patrné z obrázk 6.2. Tab. 6.1 Poloha kontrolní ch bodů v ose korta Cidlin Bod JTSK - Y JTSK - X Popis profil Limnigrafické stanice Pod silničním mostem Nad pevným jezem Tab. 6.2 Poloha kontrolní ch bodů v linii navržených ochranných prvků Bod JTSK - Y JTSK - X A B C D E F G H I J K

16 Obr. 6.1 Umístění kontrolních bodů v ose korta řek Cidlin 16

17 Obr. 6.2 Umístění kontrolních bodů v linii navržených ochranných prvků 17

18 Porovnání průběh hladin pro případ realizace opatření dle Návrh 1 (vedení ochranných linií s vžitím části korta Bdžovského náhon včetně mostního otvor na při křížení se silnicí), Návrh 2 (vedení ochranných linií s vločením prodění v kortě Bdžovského náhon včetně mostního otvor na při křížení se silnicí) a Návrh 3 (vedení ochranných linií s vžitím části korta Bdžovského náhon včetně mostního otvor na při křížení se silnicí a sočasného snížení nivelet přelivné hran stávajícího jez) se sočasným stavem je postpně pro průtok Q 20, Q 50 a Q 100 zpracováno do tablek 6.3 až 6.5. Tab. 6.3 Porovnání průběh hladin v kontrolních bodech v ose korta Cidlin pro případ realizace opatření dle Návrhů 1, 2 a 3 se sočasným stavem pro průtok Q 20 Bod H SS H N1 H N2 H N3 H N1 - H SS H N2 - H SS H N3 - H SS [m n.m.] [m n.m.] [m n.m.] [m n.m.] [m] [m] [m] Tab. 6.4 Porovnání průběh hladin v kontrolních bodech v ose korta Cidlin pro případ realizace opatření dle Návrhů 1, 2 a 3 se sočasným stavem pro průtok Q 50 Bod H SS H N1 H N2 H N3 H N1 - H SS H N2 - H SS H N3 - H SS [m n.m.] [m n.m.] [m n.m.] [m n.m.] [m] [m] [m]

19 Tab. 6.5 Porovnání průběh hladin v kontrolních bodech v ose korta Cidlin pro případ realizace opatření dle Návrhů 1, 2 a 3 se sočasným stavem pro průtok Q 100 Bod H SS H N1 H N2 H N3 H N1 - H SS H N2 - H SS H N3 - H SS [m n.m.] [m n.m.] [m n.m.] [m n.m.] [m] [m] [m] Pro návrh případných ochranných hrází a zídek bde zásadním parametrem jejich výška. V následjící tablce 6.6 jso veden úrovně hladin a hlobk vod podél navrhované ochranné linie pro variant opatření dle Návrh 1. Výška bdocích opatření (hrází či zídek) bde rovná sočt vedených hlobek a požadovaném převýšení dle platné vhlášk v závislosti na volbě návrhového průtok. Tto hodnot jso pro vbrané kontrolní bod A až K a průtok Q 20, Q 50 a Q 100 veden c tablce 6.6. Tab. 6.5 Úrovně hladin a hlobk vod podél linie protipovodňových opatření dle Návrh 1 v místech kontrolních bodů A až K pro průtok Q 20, Q 50 a Q 100 Bod Hladina Q20 Hlobka Q20 Hladina 50 Hlobka Q50 Hladina Q100 Hlobka Q100 [m n.m.] [m] [m n.m.] [m] [m n.m.] [m] A B C D E F G H I J K

20 Výsledk matematického modelování bl dále zpracován do tematických map. Map úrovní hladin a hlobek vod pro průtok Q 20, Q 50 a Q 100 jso pro sočasný stav zpracován do obrázků 6.8 až 6.13, pro opatření dle Návrh 1 do obrázků 6.14 až 6.19 a opatření dle Návrh 2 do obrázků 6.20 až Vzhledem k malým rozdílům úrovní hladin mezi Návrh 1 a 3 se v daném měřík výstp liší zanedbatelně a pro Návrh 3 proto nejso zobrazen. Všechn vedené obrázk bl zpracován se shodným barevným stpňováním. Společné legend jso přiložen na obrázk 6.7 Obr. 6.7 Společné legend k mapám úrovní hladin a hlobek vod 20

21 Obr. 6.8 Mapa úrovní hladin pro sočasný stav při průtok Q 20 Obr. 6.9 Mapa hlobek vod pro sočasný stav při průtok Q 20 21

22 Obr Mapa úrovní hladin pro sočasný stav při průtok Q 50 Obr Mapa hlobek vod pro sočasný stav při průtok Q 50 22

23 Obr Mapa úrovní hladin pro sočasný stav při průtok Q 100 Obr Mapa hlobek vod pro sočasný stav při průtok Q

24 Obr Mapa úrovní hladin při průtok Q 20 pro opatření dle Návrh 1 Obr Mapa hlobek vod při průtok Q 20 pro opatření dle Návrh 1 24

30 7 ZÁVĚR Z výsledků simlace prodění v záplavovém území Cidlin v Novém Bdžově pomocí 2D matematického modelování je možné vslovit následjící závěr: Pro prodění v Cidlině má za povodňových sitací zásadní vliv profil křížení řek s hlavní silnicí z Nového Bdžova směrem na Nechanice. Významně zúžený profil způsobje značné zvýšení hladin, v úsek nad silnicí má hladina minimální sklon. Dík snížené niveletě silnice od mostního otvor na Bdžovdském náhon směrem k centr města bde tímto prostorem i za povodní menších než Q 20 prodit významná část povodňového průtok. V případě realizace opatření dle Návrh 1 zabrání sstém ochranných prvků, ab voda přetékala přes těleso silnice. Dík tom bde mset korto Bdžovského náhon i hlavní korto Cidlin převádět větší průtok. V případě povodně Q 20 proto stopne úroveň hladin v kortě Cidlin o 15 až 20 cm, což téměř odpovídá průběh hladin při sočasném stav za průtok Q 50. V případě povodně Q 50 stopne úroveň hladin v kortě Cidlin již o 20 až 25 cm, to bde dokonce více, než vchází nní hladina při průtok Q 100. Pokd b bla realizován protipovodňová ochrana dle Návrh 2, veškerý průtok bde mset v profil křížení z hlavní silnicí poze hlavní mostní otvor. Vlivem tlakového prodění a podstatně všším rchlostem prodění bde v profil tohoto most docházet k etrémním vzdtí hladin. Při průtok Q 20 se oproti sočasném stav zvýší hladina o vice než 80 cm, při průtok Q 50 o více než 90 cm a při průtok Q 100 dokonce o více než 100 cm. Z důvod nepřijatelného ovlivnění odtokových poměrů se realizace tohoto opatření nedoporčje. Návrh 3, který kromě výstavb ochranných prvků dle Návrh 1počítá i s rekonstrkcí jezového objekt mírně zlepší odtokové poměr, při snížení přelivné hran na kót m n.m. se hladina vod v nadjezí za povodňových průtoků sníží o 7 až 10 cm oproti průběhům hladin při návrh 1. Pro řešení protipovodňové ochran Nového Bdžova se doporčje realizovat opatření dle Návrh 1 nebo Návrh 3. V případě realizace Návrh 1 bde potřeba vnaložit větší náklad na výstavb o cca 10 cm všších ochranných prvků, v případě realizace opatření 3 se náklad zvýší o cen za rekonstrkci stávajícího pevného jez. Definitivní rozhodntí bde možné dělat až v případě zpracování podrobnější projektové dokmentace pro oba návrh. Uvedená řešení se doporčjí realizovat pro maimální návrhový průtok Q 50. Zejména v úsek podél korta Bdžovského náhon vchází výška ochranných prvků až 2 m. Pokd b takto vsoká ochranná zídka bla pro město nepřijatelná, bde zde možné řešit ochran s vžitím, mobilního hrazení. 30
