Průvodce rychlým spuštěním systému Falcon F5

Transkript

1 Průvodce rychlým spuštěním systému Falcon F5 Zapnutí přijímače 1. Instalujte baterii a držte spínač na jednu sekundu. 2. Klepněte na spínač k potvrzení výstražné obrazovky. 3. Opětovným stisknutím otevřete hlavní nabídku (anebo přepněte dole na obrazovce lokalizace). Hlavní nabídka přijímače Režim lokalizace Vypnutí HAG 1. Kanál telemetrie 3. Pásma vysílače nahoru/dolů 2. Typ vysílače 4. Stav baterie Přepněte k možnostem nabídky k volbě. označuje druhou stránku. K lokalizaci použijte režim lokalizace. Obrazovka lokalizace přijímače Lokalizační cílový kroužek (FLP nebo RLP) Přijímač Infračervený port Přepínač 1 Ukazatel natočení Měřidlo aktualizace natočení/sklonu Sklon Spínač Kalibrace Nastavení Volba vysílače Síla signálu Teplota vysílače Baterie a sériové číslo Displeje dálkových jednotek DigiTrak - viz samostatný návod nebo průvodce rychlým spuštěním. Jun 2016 Digital Control Incorporated Všechna práva vyhrazena A, Czech

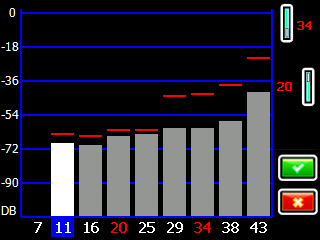

2 Požadované kroky před vrtáním 1. Optimalizujte a zvolte frekvenční pásmo(a). 2. Zpárujte přijímač s vysílačem. 3. Proveďte kontrolu šumu pozadí. 4. Kalibrujte Proveďte kontrolu výšky nad zemí (AGR). Optimalizujte a zvolte frekvenční pásmo 1. Přemístěte přijímač do bodu podél zamýšleného vrtu, kde očekáváte nejvíce šumu (aktivní interference). Když jsou vysílače vypnuté, zvolte možnost Volba vysílače z hlavní nabídky a poté možnost Optimalizace frekvence. 2. Po dokončení optimalizace se zobrazí hodnoty aktivního šumu pro devět optimalizovaných pásem. Projděte po zamýšlené trase vrtu se zobrazenými výsledky, abyste získali více hodnot šumu. Označujte, kde se vyskytují změny v hodnotách šumu a maximální hodnoty šumu. V současnosti přiřazeny (také zobrazeno vpravo) Volič (modrý s bílým proužkem) Medián KHz každého pásma Maximální hodnota šumu Šum Pár Výstup Výsledky optimalizace frekvence Pokud se úrovně šumu výrazně zvýší v kterémkoli bodu podél vrtu, zvažte volbu a zpárování jednoho pásma (viz další krok), které mělo dobré výsledky až do tohoto bodu. Poté zvolte Výstup a v tomto bodu restartujte optimalizaci frekvence k provedení nového skenování a zpárování druhého pásma k použití v této oblasti s vyšší interferencí. Přijímač je schopen zjistit pouze aktivní interferenci, ne pasivní interferenci jako slanou vodu/solnou pěnu, vodivou zeminu a kovové předměty jako např. výztuže. V případě přítomnosti pasivní interference budou typicky nejlépe fungovat nižší pásma. 3. Přepněte k vámi zvolenému pásmu a vyberte ho, poté výběrem ze dvou ikon v pravé horní části obrazovky přiřaďte pásmo nahoru nebo dolů (pásmo, které vysílač zapne, když směřuje nahoru nebo dolů). Nahoru Dolů

3 Pokud je číslo požadovaného pásma již zobrazeno s ikonami nahoru/dolů, stejně ho zvolte. Zvolené pásmo bude nyní optimalizováno jinými frekvencemi, než když bylo naposled použito. 4. Volitelné: zvolte a přiřaďte druhé pásmo jako opak pásma nahoru nebo dolů z předchozího kroku. Zpárujte přijímač s vysílačem 5. Zvolte ke zpárování. Pokud jste přiřadili dvě nová pásma, obě se zpárují ve stejnou dobu a přijímač bude nastaven tak, aby nejprve používal pásmo dolů. 6. Vložte baterie vysílače a držte zapuštěný infračervený port do vzdálenosti pět centimetrů od infračerveného portu na přední straně přijímače a směřující k němu. 7. Zvolte Zpárovat k otevření nabídky infračerveného párování. 3 Pásma, která mají být zpárována Návrat ke grafu frekvencí Zpárovat (požadavek na zpárování vysílače) Nabídka infračerveného párování 8. Zvolte Zpárovat ke zpárování frekvenčního pásma (frekvenčních pásem) s vysílačem. Úspěšné zpárování označí zaškrtnutí a pípnutí. Pokud zpárování selže, zajistěte, aby byl zapnutý vysílač, infračervené porty vyrovnány a byl zvolen správný typ vysílače. Poté se pokuste znovu. Proveďte kontrolu šumu pozadí 9. Po zpárování přijímač přejde na obrazovku kalibrace. Před kalibrací zkontrolujte šum pozadí (aktivní interferenci). Předejte vysílač spolupracovníkovi a postavte se do vzdálenosti rovnající se přibližně maximální hloubce zamýšleného vrtu. Společně paralelně projděte trasu vrtu s přijímačem přes trasu. Zaznamenejte místa, kde se

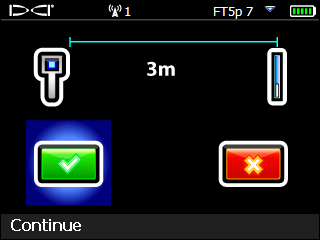

4 budou data nebo síla signálu měnit nebo zmizí. Pokud k tomu dojte, zvažte opakovanou optimalizaci pásma v této oblasti (viz krok 1). 4 Kalibrujte Kalibrace je nutná pro každé nově zvolené pásmo. Kalibrujte v prostředí bez interference a s vysílačem v pouzdře. Ke každodenní kontrole kalibrace používejte měřicí pásmo. 10. Položte vysílač v pouzdře na vodorovnou zem 3 m od přijímače (měřte od vnitřní hrany přijímače, jak je zobrazeno). 11. Zaznamenejte sílu signálu (SS) pro použití v budoucnu. 12. Z hlavní nabídky zvolte Kalibrace, 1bodová kalibrace a postupujte podle pokynů pro každé nové pásmo. Proveďte kontrolu výšky nad zemí Po kalibraci pásma přijímač zobrazí obrazovku Výška nad zemí (AGR) k verifikaci hodnot hloubky/vzdálenosti pro dané pásmo. 13. K verifikaci hodnot hloubky v různých vzdálenost až do maximální očekávané hloubky vrtu použijte měřicí pásmo. Hodnoty by měly byt v rozsahu ±5 % měřené vzdálenosti. Klepněte k výstupu. Funkce AGR je také dostupná v nabídce kalibrace. Pokud jste zvolili dvě pásma, pro druhé pásmo zopakujte kroky (kalibrace a AGR). Na ukazateli natočení na obrazovce lokalizace se bude zobrazovat chybový symbol, dokud nebude dokončena 1bodová kalibrace pro současné pásmo.

5 Změna frekvenčního pásma přijímače Pokud změníte pásma na vysílači, musíte to také provést na přijímači. Na obrazovce lokalizace na chvilku držte přepínač vpravo, aby se otevřelo okno volby pásma. Zvolte pásmo nahoru nebo dolů, poté zvolte k návratu na obrazovku lokalizace, kde by se měla začít zobrazovat data, když vysílání znovu začne v novém pásmu. Změna frekvenčního pásma vysílače Mezi frekvenčními pásmy přepněte během kalibrace před vrtáním nebo v průběhu vrtání, aby se překonala interference. Frekvenční pásmo zůstává zvolené na přijímači i vysílači i po vypnutí a opětném zapnutí. Nad zemí metoda zapojení Když vysílač směřuje dolů (přihrádka na baterie je na vrcholu, zobrazeno vpravo), zasuňte baterie vysílače k zapojení v pásmu dolů. Zasuňte baterie s vysílačem směřujícím vzhůru k zapojení v pásmu nahoru. Nad zemí metoda naklonění Nechejte vysílač zapnutý ve vodorovné poloze (0±10 ) nejméně pět sekund, nakloňte vysílač nahoru přibližně pod úhlem +65 (téměř do svislé polohy) na sekund, poté jej vraťte do vodorovné polohy na sekund, během této posloupnosti jej udržujte v poloze ±2 hodin. Když vysílač mění pásma, data zmizí z přijímače. Pod zemí (v průběhu vrtání) metoda natočení 10/2/7 Zablokujte posun natočení (pokud je povolen) Natočte vysílač ve směru hodinových ručiček do polohy 10±1 hodin a vyčkejte sekund, pomalu otáčejte do polohy 2±1 hodin a vyčkejte sekund a pomalu natočte do polohy 7±1 hodin. Vysílač změní pásma během 20 sekund a data zmizí z přijímače. Znovu povolte posun natočení, pokud se to přísluší. Nad zemí (v průběhu vrtání) metoda natočení RRS Zůstaňte v libovolné poloze hodin nejméně 40 sekund, aby se vynulovaly časovače. Proveďte jedno plné otočení ve směru hodinových ručiček (poloha hodin ±2) během 1 30 sekund, vyčkejte sekund a opakujte dvakrát pro tři otočení celkem (RRS3). Vysílač změní frekvenční pásmo během 60 sekund. SuperCell 3.6 V V 1.5 V

6 Jsou vysoká frekvenční pásma lepší než nízká frekvenční pásma? Různá pásma jsou lepší pro různé typy interference. Nižší frekvenční pásma jako 7 a 11 jsou typicky lepší kolem výztuží, pasivní interference a slané vody. Střední frekvenční pásma mají o něco větší síly signálů, které mohou lépe fungovat v hlubších vrtech, navíc mají delší kapacitu řízení k cíli (Target Steering). Nejvyšší pásma mají o něco nižší sílu signálu, ale obvykle fungují lépe kolem aktivní interference jako např. elektrického vedení. Nabídka nastavení Nabídku nastavení použijte k nastavení jednotek hloubky, jednotek sklonu, časové zóny, kanálu telemetrie, posunu natočení, jednotek tlaku, jednotek teploty, jednotek síly a jazyka. Nastavte displej dálkové jednotky tak, aby odpovídal nastavení přijímače. Nabídka výšky nad zemí (HAG) Nabídku HAG použijte k nastavení vzdálenosti od spodní strany přijímače k zemi, když držíte přijímač. Když je nastavena výška HAG, můžete přesně změřit hloubku pod zemí, aniž byste pokládali přijímač na zem. Během kalibrace, po zapnutí a vypnuti a po změně jednotek hloubky se výška HAG vypne. V průběhu řízení k cíli (Target Steering) a testů AGR je ignorována. Filtrování šumu v režimu Max Filtrování šumu v režimu Max poskytuje funkci shromažďování dodatečných dat, když měřidlo aktualizace natočení/sklonu ukazuje nízkou úroveň signálu anebo když jsou data proměnlivá. Při vrtání do hloubky nebo v oblastech s vysokou interferencí držte spínač déle než pět sekund přes vysílač u přímky LL ke vstupu do režimu Max, který označuje lupa kolem ikony sklonu. Při odečítání hodnot v režimu Max musí zůstat vrtací hlava v klidu. Vždy odečtěte tři hodnoty Max. Všechny tři hodnoty musí být stejné a stabilní, než bude časovač v režimu Max plný. Další důležité informace o použití režimu Max najdete v návodu k obsluze systému Falcon F5. 6 Podívejte se na školicí videa DigiTrak na stránce

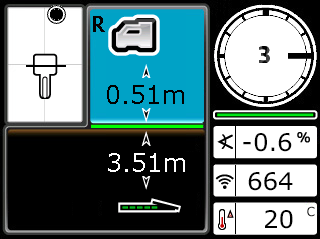

7 Ptačí perspektiva na obrazovce lokalizace LL (vysílač) Vysílač (pod zemí) 7 Čtverec (přijímač) Přijímač Obrazovka lokalizace přijímače (Přímka ve čtverci (Line-in-the-box) na přímce LL) Skutečná poloha přijímače a vysílače Hodnoty hloubky a předem vypočtené hloubky HAG zapnuto Spínač držen na zaměřovací přímce LL Hloubka vysílače Obrazovka hloubky (Přímka ve čtverci (Line-in-the-box) na přímce LL) HAG vypnuto Předem vypočtená hloubka vysílače Vodorovná vzdálenost mezi vysílačem a FLP Spínač držen na FLP Sklon Obrazovka předem vypočtené hloubky (Kroužek ve čtverci (Ball-in-the-Box ) pouze u FLP) Podrobné informace najdete v návodu k obsluze systému Falcon F5, který je dostupný na stránce S případnými dotazy se obraťte na regionální pobočku DCI na čísle nebo na zákaznické služby v USA na čísle

8 Základní lokalizace 1. Najděte FLP a RLP vycentrováním cílového kroužku ve čtverci. 2. U FLP držte spínač k získání hodnoty předem vypočtené hloubky. 3. Najděte LL vycentrováním přímky ve čtverci mezi FLP a RLP (viz obrazovka lokalizace na předchozí stránce). 4. Podívejte se na hloubku přidržením spínače u LL na přímce mezi FLP a RLP. 5. Přidržení spínače na déle než pět sekund umožní v režimu Max shromáždění dodatečných dat, když měřidlo aktualizace natočení/sklonu ukazuje nízkou úroveň signálu anebo když jsou data proměnlivá (viz režim Max na stránce 6). Geometrie pole signálu vysílače» Vysílač ve vodorovné poloze» Vysílač v nakloněné poloze Lokalizační body FLP a RLP nejsou ve stejných vzdálenostech od přímky LL, když je vysílač nakloněný. LL: Lokalizační přímka (Locate Line) RLP: Zadní lokalizační bod (Rear Locate Point) FLP: Přední lokalizační bod (Front Locate Point) Pohled z ptačí perspektivy Vrtací soustava RLP 70 8 Boční pohled Boční pohled RLP FLP LL LL FLP DIGITAL CONTROL INCORPORATED
