1 Ing. Z.Královský Ing. Petr Štol Perk 457 Okrajová STA T EBÍ vývoj a výroba m ící a ídící techniky Tel.: Tel.: SW pro vizualizaci, m ení a regulaci Fax: Mob.: unima-ks@unima-ks.cz kralovsky@unima-ks.cz stol@unima-ks.cz Manager AP Uživatelská p íru ka programu ezen 2013 Verze V 1.09

2 1. Instalace programu Manager AP Instalace Firebird Serveru Instalace vlastního programu Navázání spojení ipojení jednotky Odpojení jednotky Databáze jednotek idání nové jednotky do databáze instalací Editace jednotky v databázi instalací Základní panel jednotky Další funkce jednotky jejích za ízení Monitor Parametry Grafy Tabulky Mapování a funkce Kalibrace as a asova e Historie Mazání historie Servis Po ítadla Nastavení SMS Uživatelská konfigurace displeje Aktualizace firmware Záloha konfigurace

3 1. Instalace programu Manager AP 1.1 Instalace Firebird Serveru Program ManagerAP vyžaduje pro svou innost lokální databázový server Firebird. Pokud není v po íta i instalovaný, je nutné nejd íve spustit instalaci Firebird. (32-bitové verze) (64-bitové verze) Po spušt ní programu vybereme jazyk b hem instalace a stiskmene klávesu OK ivítání v instalaci. P ed pokra ováním v instalaci je vhodné ukon it všechny ostatní b žící aplikace. Instalaci spustíme stiskem klávesy Next Licen ní ujednání. Stiskem I accept the agreement odsouhlasíme licen ní ujednání a klávesou Next pokra ujeme v instalaci. 2

4 Umíst ní serveru v Start menu. Stiskem klávesy Next pokra ujeme v instalaci. Složka umíst ní serveru. Stiskem klávesy Next pokra ujeme v instalaci. Informace o databázovém serveru. Stiskem klávesy Next pokra ujeme v instalaci. 3

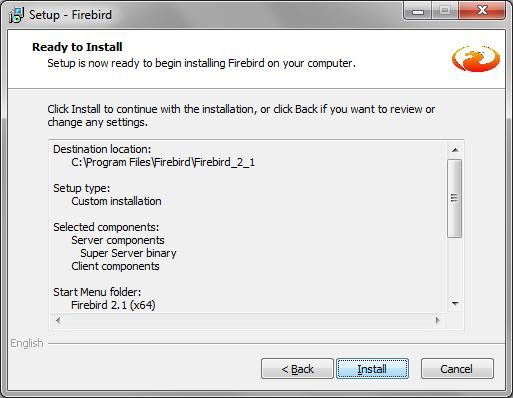

5 Výb r komponent serveru. Stiskem klávesy Next pokra ujeme v instalaci. Další vlastnosti serveru. Stiskem klávesy Next pokra ujeme v instalaci. Instalace je p ipravena zahájit vlastní instalaci serveru do po íta e. Stiskem klávesy Install pokra ujeme v instalaci 4

6 Bargraf indikuje pr h instalace Další informace o serveru. Stiskem klávesy Next pokra ujeme v instalaci Instalace je dokon ena. Stiskem klálesy Finish dojde k restartu po íta e a server je p ipraven 5

7 1.2 Instalace vlastního programu Po instalaci Firebird serveru je možné provést instalaci vlastního programu ManagerAP. ed instalací je vhodné uzav ít všechny b žící aplikace. Instalace se spusí stiskem klávesy Další informace o programu, pokra ujeme stiskem klávesy Další Volba složky, kam bude program instalován. Výchozí složka je C:\Program Files\UNIMA- KS\ManagerAP Stiskem klávesy Další pokra ujeme v instalaci. 6

8 Volba složky program, stiskem klávesy Další pokra ujeme v instalaci Rekapitulace instala ních údaj, stiskem klávesy Další pokra ujeme v instalaci Po nakopírování soubor dokon íme instalaci stiskem klávesy Dokon it. Není nutné provád t restart po íta e. Nainstalovaný program spustíme z cílové složky pomocí ManagerAP.exe 7

9 2. Navázání spojení 2.1 P ipojení jednotky Po spušt ní programu Manager AP je v levé ásti okna objeví rozbalovací strom, pomocí kterého lze zvolit zp sob p ipojení. Pro p ipojení k za ízení, které je již definováno v databázi, zvolíme ve stromu z Databáze instalací region (skupinu) jednotek a následn konkrétní místo instalace. Pokud je na instalaci více jednotek, lze p ipojit všechny sou asn, nebo je možné po rozkliknutí stromu vybrat jen jednu jednotku. Program komunikuje jen s t mi za ízeními na definovaných adresách, které jsou u p íslušné jednotky definovány (nevyhledává za ízení). V p ípad COMu program pro p ipojené používá COM definovaný v menu Nastavení / Základní nastavení. K neznámé i nové jednotce (jednotka není definovaná v databázi, neznáme typ i adresu za ízení) se lze p ipojit p es P ipojení. Rozkliknutím P ipojení vybereme typ p ipojení (COM, TCP) a dále íslo COMu i IP adresu. Program po ipojení okamžit zobrazí všechna za ízení na všech adresách, které jsou na dané zásuvce k dispozici (všechna za ízení vzájemn propojené p es RS-485, je jedno, ke kterému za ízení jsme pomocí PC p ipojeni p es RS-232 i ethernet). Levým tla ítkem myši ozna íme jednotku z databáze ( íslo COMu i IP adresu z p ipojení) ke které se chceme p ipojit. Po stisku pravého tla ítka myší na vybrané jednotce se objeví menu, ve kterém zvolíme zp sob p ipojení (v p ípad výb ru jednotky z databáze): Ve ejná IP adresa vzdálené p ipojení k jednotce pomocí internetu IP adresa místní sít místní p ipojení k jednotce p es vnit ní sí COM místní p ipojení k jednotce pomocí sériové linky RS-232 8

10 2.2 Odpojení jednotky Zvolíme-li p ipojenou jednotku levým tla ítkem myši, lze stiskem pravého tla ítka otev ít menu pro odpojení jednotky. Po odpojení jednotky symbol zásuvky zešedne. Zvolíme-li celá region levým tla ítkem myši, lze stiskem pravého tla ítka otev ít menu pro odpojení všech jednotek z daného regionu. 9

11 3. Databáze jednotek Jednotky lze ukládat do databáze instalací. U jednotek definovaných v databázi instalací lze uživatelsky definovat (p izp sobit) okno monitoru, vytvá et skupiny veli in do grafu atd. pro každou jednotku zvláš. Informace o dané jednotce (nap íklad i poslední známá konfigurace zobrazovaná p i off-line) se ukládají do speciálního adresá e definovaného dle jména jednotky. Syntaxe jména adresá e je následující: \UNIMA-KS\ManagerAP\Sites\Region_Místo nebo \UNIMA-KS\ManagerAP\Sites\Region_Místo_1 \UNIMA-KS\ManagerAP\Sites\Region_Místo_2 je-li na dané instalaci více jednotek. Regionem je mín ná skupina jednotek (nap íklad stát): AAA Austrálie a oceánie BLG Belgie CZE eská republika GEN N cko HUN Ma arsko LAT Lotyšsko POL Polsko SLV Slovensko atd. Regionem m že být ale dle pot eby i kraj, zákazník i typ jednotky. ekopírováním celého adresá e dané jednotky z jednoho PC na druhé lze ekopírovat jednotku z databáze na jiné PC. Strom databáze jednotek se vytvá í pouze p i spušt ní programu, proto je vhodné kopírovat adresá e p i neb žícím programu. 10

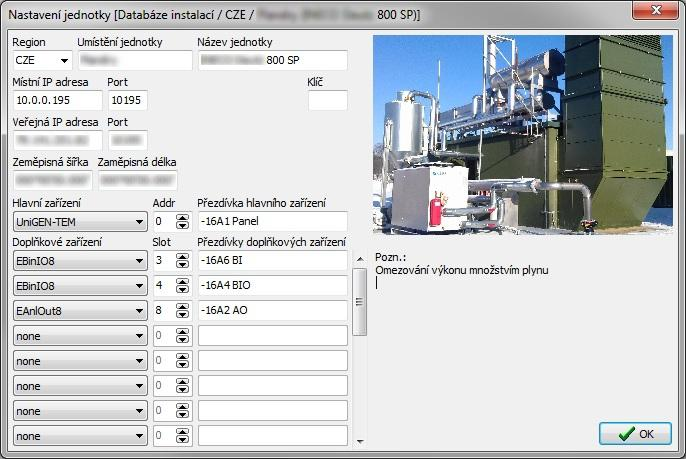

12 3.1 P idání nové jednotky do databáze instalací Pokud se k n jaké neznámé jednotce p ipojíme p es menu P ipojit, lze tuto jednotku uložit do databáze instalací. Rozklikneme-li zásuvku, p es kterou jsme ipojeni, zobrazí se seznam adres a za ízení, které program na daných adresách našel. Ozna íme-li levým tla ítkem myši adresu jednotky, kterou chceme p idat do databáze (nap. [A0] je jednotka na adrese 0), stiskem pravého tla ítka se objeví menu pro p idání jednotky do databáze: Program do formulá e doplní nalezený ídící systém a další dopl kové za ízení. Po dopln ní ostatních dostupných údaj (název jednotky, IP adresy atd.) a stisku OK se jednotka uloží do databáze. D ležité je vyplnit Region a Umíst ní jednotky, tyto údaje nelze pozd ji editovat a ur ují adresá, ve kterém budou všechny data jednotky následn uložena (viz syntaxe adresá e v p edchozí kapitole). V pravé ásti je možné vložit obrázek instalace a další textové poznámky k instalaci. 3.2 Editace jednotky v databázi instalací V menu pro p ipojení jednotky z databáze instalací je i volba pro nastavení jednotky. Jednotku lze editovat, pouze není-li p ipojena (off-line). Po zvolení nastavení jednotky v menu se zobrazí stejný formulá jako v p ípad p idávání nové jednotky do databáze, údaje o jednotce lze kdykoli upravit i doplnit (s výjimkou Regionu a Umíst ní jednotky ). Jak bylo uvedeno výše, u jednotek definovaných v databázi se nedetekují nov p ipojené dopl kové za ízení. Pokud se nap. externí modul k jednotce p ipojí až následn po p idání jednotky do databáze (respektive modul v okamžiku p idávání jednotky do databáze nebyl programem detekován), musí se modul v nastavení definovat ru. Dopl ková za ízení jako zapalování UIS, regulátor otá ek USC, regulátor nap tí UVR mají vždy Slot nastaven na hodnotu 0. U rozši ujících modul musí být Slot nastaven vždy na jinou hodnotu (1 7 u analogových vstup, 8 15 u analogových výstup, 1 15 u binárních modul ). Adresu Slotu je nutné nastavit u 11

13 chto modul pomocí PC a RS-232 p ed jejich vzájemným propojením p es RS- 485). 12

14 4. Základní panel jednotky Po úsp šném p ipojení zásuvka jednotky v databázi zezelená a v pravé ásti obrazovky se objeví základní ovládací panel jednotky. V p ípad, že zásuvka ervená, není možné spojení navázat (zásuvka je obsazená nebo nedostupná). Sou asn se lze p ipojit k libovolnému po tu jednotek. Pokud je na dané instalaci více jednotek, lze se jedním klikem p ipojit ke všem jednotkám na dané instalaci, nebo je možné po rozkliknutí stromu instalace zvolit jen jednu jednotku. Na základním panelu je informace o aktuálním a požadovaném výkonu jednotky. Segmentový ukazatel indikuje požadovaný výkon. Pokud na segmentovém ukazateli problikává i nižší ervená hodnota, výkon jednotky je z n jakého d vodu omezen (vysoký teplota vody, vysoká teplota sm si atd.). ervený údaj na segmentovém ukazateli indikuje omezený výkon, na který jednotka reguluje. Analogový ukazatel ( budík ) má t i indika ní rafiky. ervená je aktuální výkon jednotky, zelená je požadovaný výkon jednotky a šedá je výkon, na který jednotka reguluje. Pokud se rafiky kryjí (viz obr.) jednotka jede na požadovaném výkonu bez omezení. Základní panel dále obsahuje ovládací prvky: Start jednotky v manuálním nebo poloautomatickém režimu Odstavení jednotky Kvitace poruchy Nastavení požadovaného výkonu Zobrazení graf ( ídícího systému) Zobrazení detajl jednotky ( ídícího systému) Zobrazení a editace parametr ( ídícího systému) Režim jednotky (vypnuto, manuální, poloautomatický, automatický) 13

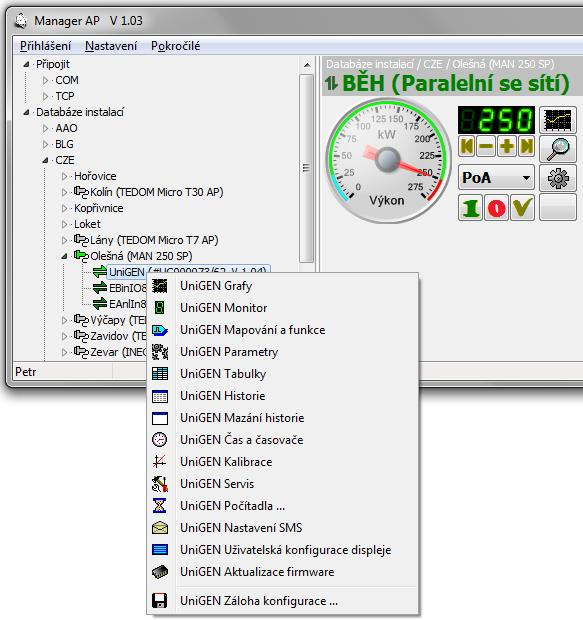

15 5. Další funkce jednotky jejích za ízení Jednotkou máme na mysli stroj (nap íklad kogenera ní jednotku) jako celek. Jednotka se m že skládat z více za ízení ( ídící systém, zapalování, regulátor otá ek, regulátor nap tí, binární rozši ovací moduly, analogové rozši ovací moduly atd.). Rozkliknutím stromu jednotky se zobrazí všechna za ízení, které jednotka obsahuje (a je jedno, p es které za ízení jsme k jednotce fyzicky p ipojeni). Ozna íme-li pak za ízení levým tla ítkem myši, kliknutím na pravé tla ítko lze vyvolat menu z dalšími funkcemi pro každé vybrané za ízení (n které funkce jsou viditelné pouze u n kterých za ízeních a po p ihlášení uživatele a zadání hesla). 14

16 5.1 Monitor Kliknutím na lupu v základním panelu jednotky (nebo zvolením položky Monitor v menu daného za ízení) se zobrazí další podrobnosti jednotky. Toto okno lze uživatelsky p izp sobit dané instalaci (pokud je p ihlášen uživatel s právem ke konfiguraci monitoru a jsme p ipojeni k jednotce z databáze instalací). Kliknutím pravým tla ítkem myši na volném prostoru okna se objeví menu pro p idání objektu do monitoru: Na ti bitmapu pozadí (na tení bitmapy obrázku do pozadí) P idej LEDku (p idání indikátoru binární veli iny) P idej Segmentový ukazatel (p idání indikátoru analogové veli iny) P idej erpadlo (p idání symbolu erpadla ovládaného binární veli inou) P idej Trojcestný ventil (p idání symbolu trojcestného ventilu ovládaného dv mi binárnímí veli inami) Ulož nastavení monitoru (uložení konfigurace monitoru do složky p íslušné instalace 15

17 Po p idání nového objektu zadávání automaticky pokra uje volbou veli iny, kterou bude nov vytvo ený objekt reprezentovat. Kliknutím pravým tla ítkem myši na již vytvo ený objekt lze definovat další vlastnosti objektu (barva u binárních LED, po et segment i desetinných míst u analogových indikátor ). U trojcestného ventilu veli ina A rozsvítí symbol orvírání ventilu a veli ina B symbol zavírání ventilu. Všechny zm ny (v etn p ípadné zm ny velikosti okna) je nutné p ed zav ením okna monitoru uložit, jinak veškeré zm ny budou ztraceny. 16

18 5.2 Parametry Kliknutím na ozubené kolo v základním panelu jednotky (nebo zvolením položky Parametry v menu daného za ízení ) se zobrazí okno pro nastavení parametr za ízení. Tato funkce je dostupná pouze po p ihlášení uživatele a zadání hesla. 17

19 5.3 Grafy Kliknutím na graf v základním panelu jednotky (nebo zvolením položky Grafy v menu daného za ízení ) se zobrazí pr hy vybraných graf. Kliknutím levým tla ítkem myši na ploše graf lze vyvolat menu grafu: Automatická volba m ítek (automaticky volí m ítka na Y-ové ose) Zobrazit m ítka (zapíná / vypíná zobrazení m ítka na Y-ové ose) Zobrazit legend (zapíná / vypíná zobrazení legendy signal s aktuáln enou hodnotou Editace výb ru (výb r signal do grafu, lze otev ít také kliknutím pravým tla ítkem myši na ploše graf ) Uložit výb r jako (uložit soubor vybraných signal pod novým jménem) Uložit výb t (uložit soubor vybraných signal pod p vodním jménem) Na íst výb r (na íst soubor signal se souboru) názvy uložených výb dané insatalce daného za ízení Kliknutím myši kolem st ední ásti m ítka lze zvolit rozsah (hodnotu na dílek) jak na Y-ové ose, tak na asové ose. 18 Uživatelská p íru ka ManagerAP

20 Kliknutím myši v horní ásti Y-ové osy se lze posouvat p íslušné m ítko sm rem v vyšším hodnotám, kliknutím v dolní ásti pak sm rem k nižším hodnotám. Kliknutím myší v levé ásti asové osy lze posouvat graf sm rem ke starším as m, kliknutím myší v pravé ásti asové osy lze posouvat graf sm rem k nov jším as m. Je-li v grafu zobrazován aktuální as, dojde po uplynutí asu odpovídající jednomu dílku k automatickému rolování asového m ítka. ídící systémy UniGEN a MiniGEN verze AP mají více jak 10h historii všech veli in (vzorkovaných po 5s). Po zobrazení grafu a zvolení veli in požadovaných veli in se zobrazují nejen aktuáln m ené pr hy, ale postupn se zp tn vy ítají i pr hy všech veli in p ed okamžikem p ipojení. Je tedy možné zobrazit i pr hy, které nastaly p ed p ipojením k jednotce. P i posunutí grafu zp t ke starším as m se prioritn z historie vy ítají pr hy obsažené ve zvolením asovém úseku grafu. 19

21 5.4 Tabulky Definice tabulkových závislostí (regulace sm si, tabulkové funkce atd). Lze definovat 1D nebo 2D tabulky (výstupní hodnota závisá na jedné i dvou vstupních prom nných). Po et ádk (sloupc ) tabulky lze libovoln m nit (4 15), lze vytvá et uživatelské tabulky použitelné ve funkcích. Zvolením p eddefinované tabulky se volí nap íklad i zp sob regulace. Pokud nap. aktivujeme tabulku Regulace plnící sm si dle tlaku plnící sm si (palivo A), bude bohatost sm si regulována tlakem sm si, pokud aktivujeme tabulku Regulace plnící sm si dle teploty válc (palivo A), bude bohatost sm si regulována teplotou válc. Volbou paliba A/B je pak možné dosáhnout nejen r zných map pro regulaci, ale také i r zných zp sob regulace (p epínatelných z menu i binárním signálem) Definice tabulky pro danou regulaci je jen otázka serivsního programu. Lze idat libovolnou tabulku se závislostí požadované hodnoty na r zných vstupech bez zásahu do firmware jednotky. 20

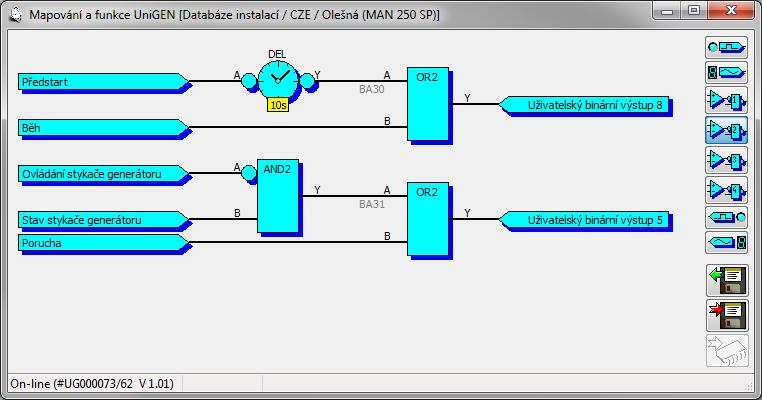

22 5.5 Mapování a funkce Mapování fyzických vstup a výstup, vytvá ení uživatelských algoritm a funkcí. V mapování definujeme, kam jsou p ipojeny logické vstupy a fyzické výstupy za ízení. Logické vstupy lze mapovat nejen na fyzické vstupy za ízení (vedle kterých je zobrazen i skute ná m ená hodnota vstupu), ale také na signály rozši ujících I/O modul i na jakékoli signály z okolních za ízení p ipojených p es RS-485: Ve funkcích lze vytvá et libovolné uživatelské algoritmy: Podrobný popis konfigurace mapování a funkcí naleznete v dokumentu Manager AP mapování a funkce. 21

23 5.6 Kalibrace Kalibrace fyzických analogových vstup slouží pro korekci p esného m ení analogových vstup. Analogové vstupy jsou kalibrovány výrobcem, nicmén pomocí kalibrace je možné nap íklad kompenzovat odpor vedení Pt

24 5.7 as a asova e Nastavení reálného asu dle PC a konfigurace týdenního plánu asova (signál Timer1 a Timer2 ) Pomocí myši lze definovat týdenní plány po p l hodinách. Je-li pole sv tlé, signál asova e 1(2) Timer1(2) je v dané p hodin aktivní, je-li pole tmavé, je signál neaktivní. Signál se aktivuje levým tla ítkem myši a deaktivuje pravým tla ítkem myši. Signály Timer1 a Timer2 lze pak ve funkcích (nacházejí se ve skupin signál Sys (Systémové)) použít k libovolnému ú elu (spoušt ní / odstavení za ízení, definice požadované hodnoty vstupní veli iny atd. íklady využití asova v S UniGEN (MiniGEN): Pokud v mapování logických vstup p adíme signál Dálkové spoušt ní na Timer 1 a za ízení bude v režimu AUT, provoz KJ bude ízen nastavením asova e 1. Pokud v mapování analogových vstup p adíme Extern zadaný výkon (kopie) na Uživatelský analogový výstup 1 a tento signál ve funkcích nadefinujeme dle následujícího obrázku, bude asova em Timer 2 ízen výkon KJ. P i aktivním signálu asova e KJ pojede na 500kW, p i neaktivním 400kW: Obdobným zp sobem lze nap. definovat, kdy má KJ dodávat maximální výkon a kdy má kopírovat spot ebu objektu. 23

25 5.8 Historie Stavová historie všech veli in. Záznam se do historie ukládá p i každé zm stavu S a každou ukon enou motohodinu provozu. P i poruše se p ed poruchový záznam do historie zapíše také poslední 4min provozu (po 5s) které p edcházely poruše. Pokud od startu jednotky uplynulo mén jak 4min, uloží se jen záznamy které následovaly po startu. 5.9 Mazání historie Maže historii záznam 5.10 Servis Menu pro servis (manuální ovládání klapek, buzení generátoru atd.) 5.11 Po ítadla Nastavení po ítadel motohodin, energie i pulsních íta na výchozí stav 5.12 Nastavení SMS Nastavení telefonních ísel pro odesílání SMS o poruše a aktivace ovládání S pomocí SMS pomocí GSM modemu p ipojeného na RS

26 5.13 Uživatelská konfigurace displeje Uživatelská konfigurace displeje S (v tomto p ípad UniGENu) umož uje na osmi obrazovkách definovat obsah (analogové i binární indikátory) dle pot eb uživatele a aktuáln m ených veli in na instalaci. Dále lze v menu Servis definovat dv uživatelské položky (Uživatelský režim A a B) a u každé z nich definovat ty i r zné volby podmenu. Ve funkcích lze pak libovolným zp sobem použít signály Uživatelský režim A0 (A1), Uživatelský režim B0 (B1). Tyto dva signály u každého z režim reprezentují svou binární kombinací jednu ze ty položek zvolených v menu: Uživatelský režim A Signál Uživatelský režim A1 Signál Uživatelský režim A0 Hodnota uživ.režimu A0 0 0 Hodnota uživ.režimu A1 0 1 Hodnota uživ.režimu A2 1 0 Hodnota uživ.režimu A3 1 1 Uživatelský režim B Signál Uživatelský režim B1 Signál Uživatelský režim B0 Hodnota uživ.režimu B0 0 0 Hodnota uživ.režimu B1 0 1 Hodnota uživ.režimu B2 1 0 Hodnota uživ.režimu B

27 5.14 Aktualizace firmware Umož uje provést aktualizaci firmware p ipojeného za ízení (pouze v p ípad, je-li za ízení p ipojeno k PC p ímo p es RS-232 a podporuje funkci upgrade v aplikaci) 5.15 Záloha konfigurace Slouží pro zálohování celkové konfigurace za ízeni do souboru a zp tné obnovení konfigurace ze zálohy. Ze zálohy lze dle pot eby obnovit jen n která nastavení (zaškrtnutím p íslušné volby). Kalibrace jsou implicitn nezvolené, aby se i p enášení konfigurace z jednoho za ízení do druhého kalibrace nezm nily (kalibrace analogových m ení se mohou kus od kusu lišit). 26
