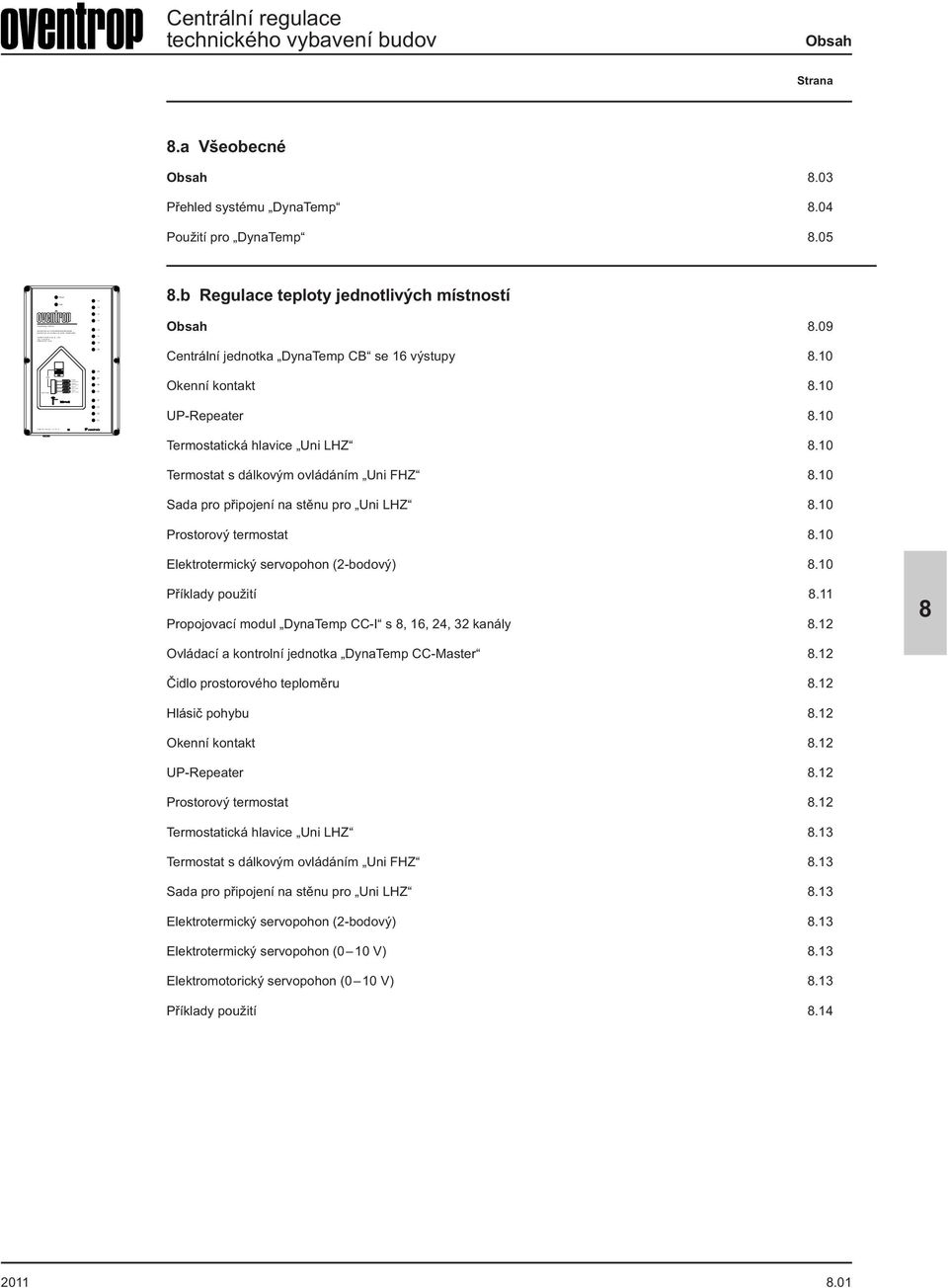

1 DynaTemp 100/16 ROUTER FÜR -GESTEUERTERAUMTEMPERATUR ROUTERFOR -CONTROLLED ROOM TEMPERATURE OUTPUT16 PORTS (24V DC / 2W) 10/100-RJ-45 INPUT 24V DC / 60W Dyna Temp Artikel-Nr. / Item-no : Power Link Port 02 ON // 07:30 Port 06 OFF // 09:15 Port 10 ON // 10:30 Port 14 OFF // 11: Centrální regulace Obsah Strana.a Všeobecné Obsah.03 Přehled systému DynaTemp.04 Použití pro DynaTemp.05.b Regulace teploty jednotlivých místností Obsah.09 Centrální jednotka DynaTemp CB se 16 výstupy.10 Okenní kontakt.10 UP-Repeater.10 Termostatická hlavice Uni LHZ.10 Termostat s dálkovým ovládáním Uni FHZ.10 Sada pro připojení na stěnu pro Uni LHZ.10 Prostorový termostat.10 Elektrotermický servopohon (2-bodový).10 Příklady použití.11 Propojovací modul DynaTemp CC-I s, 16, 24, 32 kanály.12 Ovládací a kontrolní jednotka DynaTemp CC-Master.12 Čidlo prostorového teploměru.12 Hlásič pohybu.12 Okenní kontakt.12 UP-Repeater.12 Prostorový termostat.12 Termostatická hlavice Uni LHZ.13 Termostat s dálkovým ovládáním Uni FHZ.13 Sada pro připojení na stěnu pro Uni LHZ.13 Elektrotermický servopohon (2-bodový).13 Elektrotermický servopohon (0 10 V).13 Elektromotorický servopohon (0 10 V).13 Příklady použití

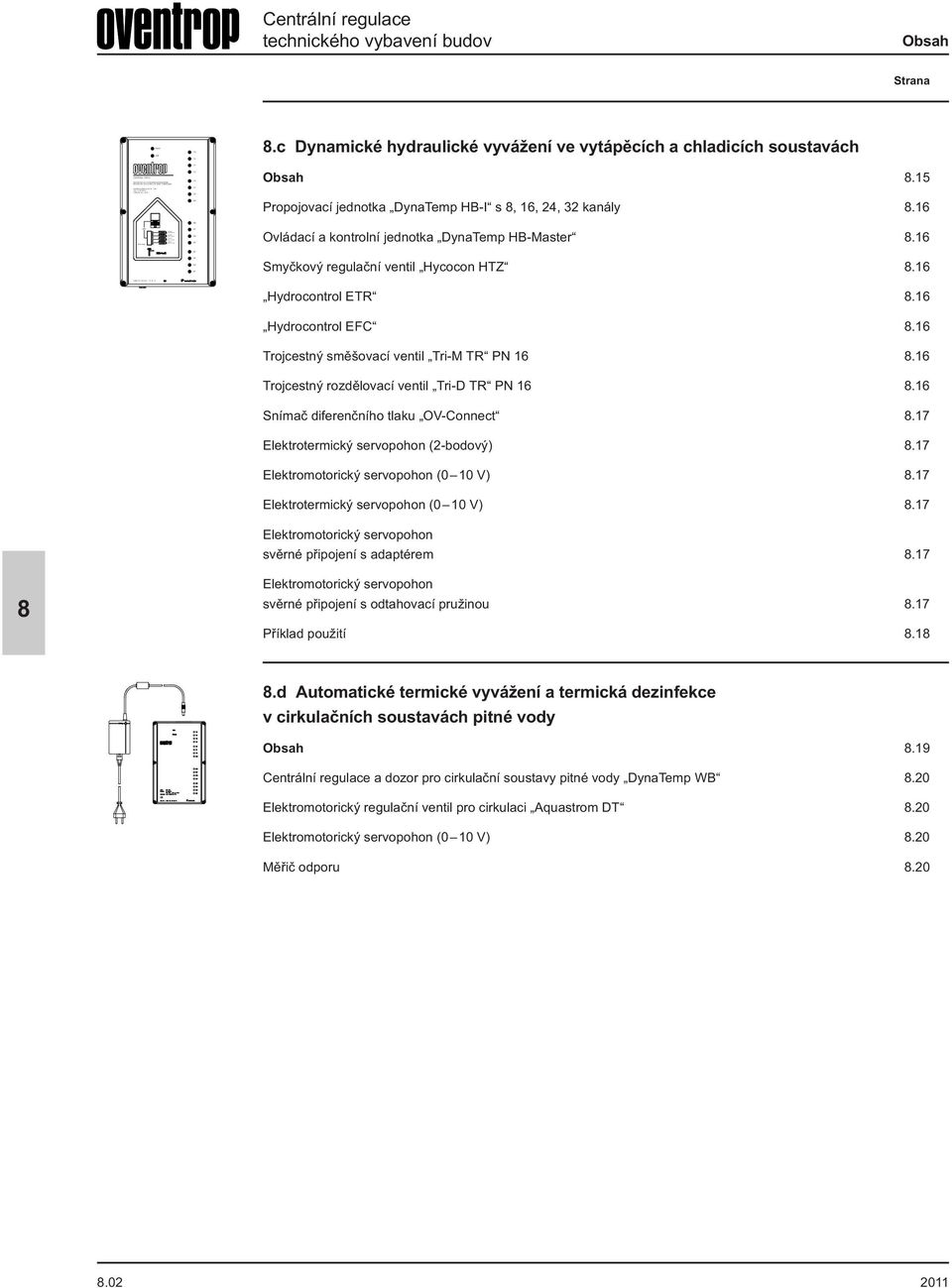

2 DynaTemp 100/16 ROUTER FÜR -GESTEUERTERAUMTEMPERATUR ROUTERFOR -CONTROLLED ROOM TEMPERATURE OUTPUT16 PORTS (24V DC / 2W) 10/100-RJ-45 INPUT 24V DC / 60W Dyna Temp Artikel-Nr. / Item-no : Power Link Port 02 ON // 07:30 Port 06 OFF // 09:15 Port 10 ON // 10:30 Port 14 OFF // 11: Centrální regulace Obsah Strana.c Dynamické hydraulické vyvážení ve vytápěcích a chladicích soustavách Obsah.15 Propojovací jednotka DynaTemp HB-I s, 16, 24, 32 kanály.16 Ovládací a kontrolní jednotka DynaTemp HB-Master.16 Smyčkový regulační ventil Hycocon HTZ.16 Hydrocontrol ETR.16 Hydrocontrol EFC.16 Trojcestný směšovací ventil Tri-M TR PN Trojcestný rozdělovací ventil Tri-D TR PN Snímač diferenčního tlaku OV-Connect.17 Elektrotermický servopohon (2-bodový).17 Elektromotorický servopohon (0 10 V).17 Elektrotermický servopohon (0 10 V).17 Elektromotorický servopohon svěrné připojení s adaptérem.17 Elektromotorický servopohon svěrné připojení s odtahovací pružinou.17 Příklad použití.1.d Automatické termické vyvážení a termická dezinfekce v cirkulačních soustavách pitné vody Obsah.19 Centrální regulace a dozor pro cirkulační soustavy pitné vody DynaTemp WB.20 Elektromotorický regulační ventil pro cirkulaci Aquastrom DT.20 Elektromotorický servopohon (0 10 V).20 Měřič odporu

3 .a Všeobecné Strana.a Všeobecné Obsah Přehled systému DynaTemp.04 Použití pro DynaTemp

4 .a Všeobecné Přehled systému DynaTemp Přehled systému DynaTemp DynaTemp je systém vyvinutý pro lokální datovou síť (TCP/IP) pro centrální ovládání a regulaci soustav pro vytápění, klimatizaci a sanitu. Poskytuje podporu provozu těchto zařízení, dohlíží na úsporu energií, bezpečnost a komfort. Nastavení systému a zjišťování skutečného stavu může být uskutečněno z každého počítače v síti nebo také přes internet. Systém se skládá ze základní jednotky (Master), která přebírá ovládání a kontrolní činnost a propojovací jednotky (Interface), která zpracovává a vysílá vstupní a výstupní hodnoty z nebo na komponenty vytápěcích, sanitárních a chladicích soustav. Základní schéma systému "DynaTemp" v lokální datové síti řídící DynaTemp Master Internet GLT automatizační DynaTemp (jednotka Interface 1) DynaTemp (jednotka Interface 2) DynaTemp (jednotka Interface 3) DynaTemp (jedntka Interface) provozní vstupní údaje výstupní údaje výstupníúdaje vstupníúdaje výstupní údaje vstupní údaje Software pro ovládání a kontrolní úlohy jsou na jedné straně obsaženy v základní jednotce Master a na druhé straně jsou výstupy propojovací jednotky Interface přizpůsobeny různým požadavkům vytápěcích, sanitárních a chladicích soustav. Nabízí se následující použití systému: DynaTemp CB Ovládání provozu snižování teplot externích prostorových termostatů a termostatických ventilů. Jednotka řízení Master a propojovací jednotka Interface jsou v programu DynaTemp CB soustředěny do jednoho systému a vybaveny přijímacím modulem pro radiové spojení EnOcean. Povely pro řadicí signály pro provoz snižování teploty prostřednictvím přístrojů s radiovým systémem EnOcean nebo prostřednictvím kabelu. K dispozici je maximálně 16 kanálů pro výstup dat prostřednictvím kabelu (např. termostaty). DynaTemp CC DynaTemp HB DynaTemp WB Regulace prostorové teploty individuálně pro jednotlivé místnosti a ovládání provozu snižování teploty Ovládání a kontrola regulace prostorové teploty je naprogramovaná v jednotce řízení Master. Propojovací jednotka Interface systému DynaTemp CC má dle volby, 16, 24, 32 připojení vždy pro vstupní i výstupní data (např. teploty, servopohony), a provádí regulaci prostorové teploty všech místností. Navíc je vybavena přijímacím modulem pro radiový systém EnOcean. Povely pro řadicí signály pro regulaci a provoz snižování teploty prostřednictvím přístrojů s radiovým systémem EnOcean. Je možné připojit řídící jednotku Master a více propojovacích jednotek Interface na datovou síť. Regulace diferenčního tlaku ve smyčkách vytápěcích sanitárních a chladicích soustav pro automatické seřízení hydraulického vyvážení. Ovládání a kontrola hydraulického vyvážení je naprogramovaná v jednotce Master jako např. ovládání potřeby tepla nebo chladu pomocí zapojení zdroje tepla nebo chladu. Jednotka Interface systému DynaTemp HB má dle volby, 16, 24, 32 připojení vždy pro vstupní i výstupní údaje (např. snímač diferenčního tlaku, servopohony, čerpadla), a provádí regulaci diferenčního tlaku dle výpočetní metody. Je možné připojit řídící jednotku Master a více propojovacích jednotek Interface na datovou síť. Regulace teploty pitné vody v cirkulačních soustavách a řízení termické dezinfekce ve všech smyčkách. Jednotka Master a jednotka Interface jsou v systému DynaTemp WB soustředěny do jednoho systému. Regulace teploty pitné vody na nastavenou hodnotu (57 C). Aktivace a ovládání termické dezinfekce a časově řízené ovládání termické dezinfekce. Systém DynaTemp WB má 16 připojení vždy pro vstupní i výstupní údaje (např. teplota pitné vody, servopohony, čerpadla). Počet je možno rozšířit na 32 připojení

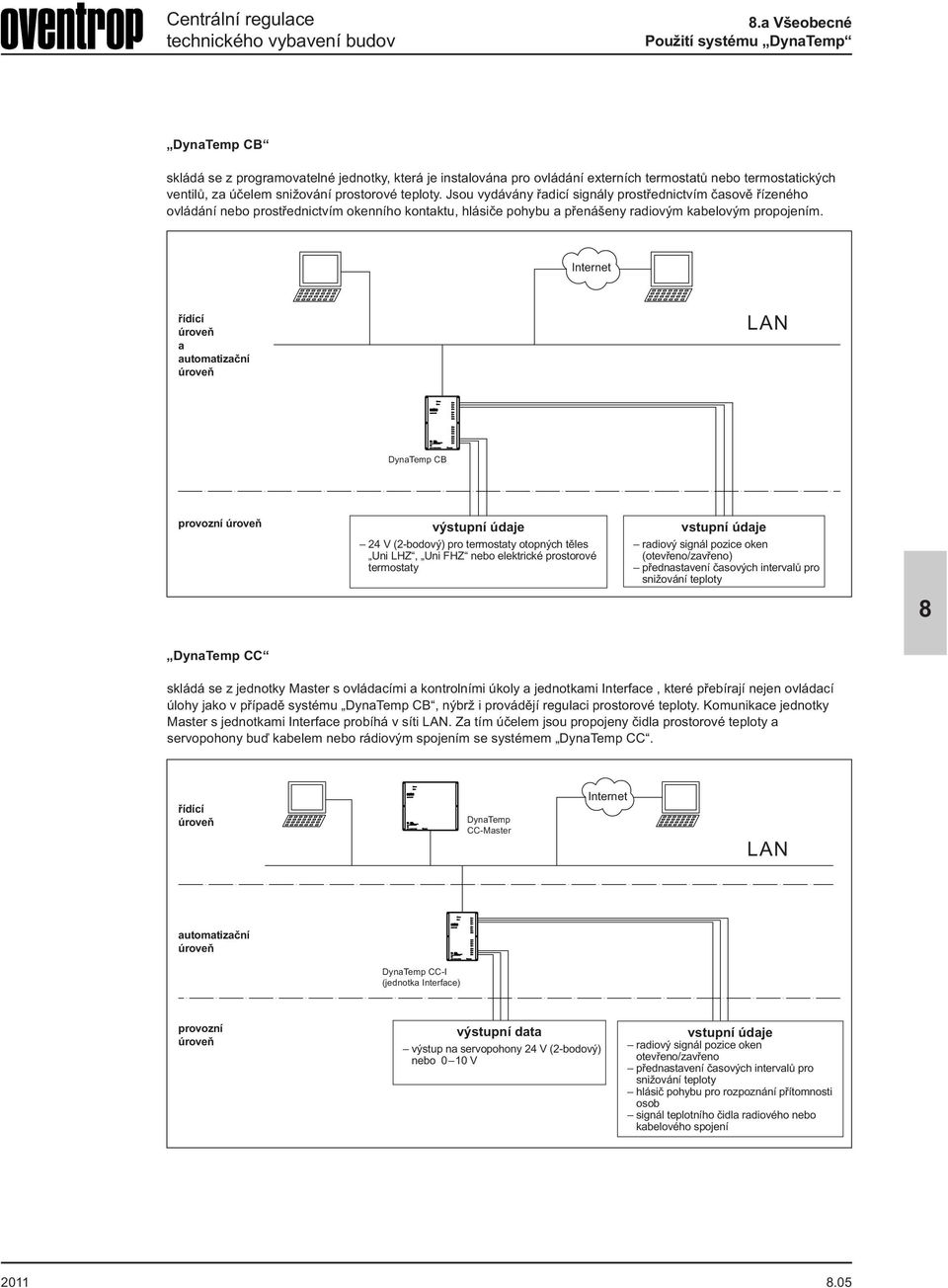

5 .a Všeobecné Použití systému DynaTemp DynaTemp CB skládá se z programovatelné jednotky, která je instalována pro ovládání externích termostatů nebo termostatických ventilů, za účelem snižování prostorové teploty. Jsou vydávány řadicí signály prostřednictvím časově řízeného ovládání nebo prostřednictvím okenního kontaktu, hlásiče pohybu a přenášeny radiovým kabelovým propojením. Internet řídící a automatizační DynaTemp CB provozní výstupní údaje 24 V (2-bodový) pro termostaty otopných těles Uni LHZ, Uni FHZ nebo elektrické prostorové termostaty vstupní údaje radiový signál pozice oken (otevřeno/zavřeno) přednastavení časových intervalů pro snižování teploty DynaTemp CC skládá se z jednotky Master s ovládacími a kontrolními úkoly a jednotkami Interface, které přebírají nejen ovládací úlohy jako v případě systému DynaTemp CB, nýbrž i provádějí regulaci prostorové teploty. Komunikace jednotky Master s jednotkami Interface probíhá v síti. Za tím účelem jsou propojeny čidla prostorové teploty a servopohony buď kabelem nebo rádiovým spojením se systémem DynaTemp CC. řídící DynaTemp CC-Master Internet automatizační DynaTemp CC-I (jednotka Interface) provozní výstupní data výstup na servopohony 24 V (2-bodový) nebo 0 10 V vstupní údaje radiový signál pozice oken otevřeno/zavřeno přednastavení časových intervalů pro snižování teploty hlásič pohybu pro rozpoznání přítomnosti osob signál teplotního čidla radiového nebo kabelového spojení

6 .a Všeobecné Použití DynaTemp Dynamické hydraulické vyvážení DynaTemp HB pro vytápěcí a chladicí soustavy v provozu částečného zatížení. DynaTemp HB se skládá z jednotky Master s ovládacími a kontrolními úlohami pro vytápěcí a chladicí soustavy a jednotek Interface, které jsou prostřednictvím ovládacích rozvodů propojeny s pohony a čerpadly a provádějí regulaci diferenčního tlaku v každé smyčce dle výpočetní metody hydraulického vyvážení. Komunikace jednotky Master s jednotkami Interface probíhá prostřednictvím sítě. Jednotka Master má za úkol nastavit hydrauliku zařízení jak v provozu vytápění, tak v provozu chlazení tak, aby byly výkony čerpadel redukovány na nejnutnější míru. Prostřednictvím PC, který je také připojen do sítě, mohou být přesně stanoveny časové body, ve kterých má být provedeno přepojení mezi vytápěcím a chladicím provozem. Za tím účelem systém DynaTemp HB-I přímo ovládá trojcestné ventily Tri D TR a Tri M TR. řídící DynaTemp HB-Master Internet automatizační DynaTemp CC-I (jednotka Interface) provozní výstupní údaje ovládací signál pro servopohony 24 V (2-bodové), 0 10 V ovládací signál pro čerpadla 0 10 V, PWM kontrolní údaje a varovná hlášení vstupní údaje diferenční tlak objemového průtoku spínací časy pro přepojení mezi vytápěním a chlazením teploty: přívod, zpátečka, vnější teplota

7 .a Všeobecné Použití DynaTemp Centrální regulace a kontrola cirkulačních soustav pitné vody DynaTemp WB. Software v centrální jednotce DynaTemp WB určené pro regulaci a kontrolu cirkulačních soustav pitné vody jednak nastavuje zvolenou teplotu v každé smyčce (maximálně 45 smyček), a zároveň ovládá dle daných časových intervalů termickou dezinfekci a za tímto účelem vydává ovládací signál regulaci zdroje tepla. Stanovení změny hodnot např. teploty vody nebo časové intervaly, ve kterých se má smyčku po smyčce provést termická dezinfekce, lze provést z každého počítače v sítí nebo na internetu. Kromě toho může být s pomocí DynaTemp WB prováděna pravidelná termická dezinfekce. V případě poruch může být pomocí sítě vysláno varovné hlášení. Internet řídící a automatizační DynaTemp WB provozní výstupní údaje výstupy 0 10 V na servopohony startovní signál pro zvýšení teploty kotle pro termickou dezinfekci. výstup varovného hlášení při chybách během termické dezinfekce (na PC, em nebo SMS) vstupní údaje zadání požadované teploty v cirkulační soustavě (např. 57 C) přednastavení času pro spuštění termické dezinfekce a časových intervalů pro trvání termické dezinfekce ve smyčkách sinály teplotních čidel, které jsou rozmístěny v jednotlivých cirkulačních smyčkách

8

9 DynaTemp 100/16 ROUTER FÜR -GESTEUERTERAUMTEMPERATUR ROUTERFOR -CONTROLLED ROOM TEMPERATURE OUTPUT16 PORTS (24V DC / 2W) 10/100-RJ-45 INPUT 24V DC / 60W Dyna Temp Artikel-Nr. / Item-no : Power Link Port 02 ON // 07:30 Port 06 OFF // 09:15 Port 10 ON // 10:30 Port 14 OFF // 11: Centrální regulace.b. Regulace teploty jednotlivých místností Strana.b Regulace teploty jednotlivých místností Obsah.09 Centrální jednotka DynaTemp CB se 16 výstupy.10 Okenní kontakt.10 UP-Repeater.10 Termostatická hlavice Uni LHZ.10 Termostat s dálkovým ovládáním Uni FHZ.10 Sada pro připojení na stěnu pro Uni LHZ.10 Prostorový termostat.10 Elektrotermický servopohon (2-bodový).10 Příklady použití.11 Propojovací modul DynaTemp CC-I s, 16, 24, 32 kanály.12 Ovládací a kontrolní jednotka DynaTemp CC-Master.12 Čidlo prostorového teploměru.12 Hlásič pohybu.12 Okenní kontakt.12 UP-Repeater.12 Prostorový termostat.12 Termostatická hlavice Uni LHZ.13 Termostat s dálkovým ovládáním Uni FHZ.13 Sada pro připojení na stěnu pro Uni LHZ.13 Elektrotermický servopohon (2-bodový).13 Elektrotermický servopohon (0 10 V).13 Elektromotorický servopohon (0 10 V).13 Příklady použití

10 DynaTemp 100/16 ROUTER FÜR -GESTEUERTERAUMTEMPERATUR ROUTERFOR -CONTROLLED ROOM TEMPERATURE OUTPUT16 PORTS (24V DC / 2W) 10/100-RJ-45 INPUT 24V DC / 60W Dyna Temp Artikel-Nr. / Item-no : Power Link Port 02 ON // 07:30 Port 06 OFF // 09:15 Port 10 ON // 10:30 Port 14 OFF // 11: Centrální regulace.b. Regulace teploty jednotlivých místností Centrální jednotka DynaTemp CB pro snižování teploty Výrobek Výrobek č. Cenová skupina Charakteristika DynaTemp CB centrální jednotka se 16 výstupy, pro ovládání externích regulátorů prostorové teploty 16 vstupů pro linkové připojení okenních kontaktů a rádiového přijímace EnOcean DynaTemp CB je centrální jednotka obsahující software pro ovládání externích regulátorů prostorové teploty prostřednictvím sítě. Pomocí zabudovaného radiového přijímače EnOcean pro připojení okenních kontaktů EnOcean firmy HOPPE AG, solárně ovládaných okenních kontaktů, 16 výstupů (výstupní napětí 24 V) může být využívána např. pro ovládání max. 64 (max. 4 na výstup) termostatů Uni LHZ nebo elektrických prostorových termostatů ve spojení s elektrotermickými servopohony (popř. použít separátní externí napáječ). 16 vstupů lze použít pro zjišťování stavu na síť napojených beznapěťových okenních kontaktů. Okenní kontakt se solárním provozem, bílý Při zavírání nebo otevírání oken vysílá centrální jednotce radiový signál v rámci systému EnOcean. oventrop 230V 50Hz L N UP-Repeater 230 V Repeater slouží k posílení radiogramu EnOcean mezi okenními kontakty EnOcean, solárně provozovanými okenními kontakty a centrální jednotkou DynaTemp CB. Repeater se instaluje v případě problémů s dosažitelností signálu. Termostatická hlavice Uni LHZ délka připojovacího kabelu 1 m závitové připojení M 30 x 1,5 označení DynaTemp na spodní straně ručního kolečka Termostat s dálkovým ovládáním Uni FHZ s kapalinovým čidlem závitové připojení M 30 x 1,5 připojovací kabel délky 1 m délka kapiláry 2 m Termostaty Uni LHZ a Uni FHZ umožňují časové řízení snižovaní teploty prostřednictvím zabudovaného elektricky ovládaného kapalinového čidla. Způsob fungování odpovídá obyčejným termostatickým hlavicím. Obdrží-li termostat impulz od elektrického napětí, zahájí proces snižování teploty. Termostaty Uni LHZ a Uni FHZ lze propojit s centrální jednotkou DynaTemp CB prostřednictvím sítě nebo internetu Bez nastavení nulové polohy, rozsah nastavení 7-2 C označení stupnice 1-4 provozní napětí 24 V snížení teoploty: cca 7 K připojovací kabel délky 1 m Sada pro připojení na stěnu pro Uni LHZ Instaluje se jako přídavná ochrana pro instalaci na stěně (v krabičce UP) pro připojovací kabel termostatu Uni LHZ. Prostorový termostat 24 V V (pod omítku) Elektrický prostorový termostat v provedení pro instalaci na omítku nebo pod omítku se používá ve spojení s elektrotermickými servopohony (2-bodovými) pro regulaci teploty jednotlivých místností. Pomocí integrovaného vstupu pro snižování teploty v kombinaci s DynaTemp CB je umožněno časové řízené snižování teploty. Elektrotermický servopohon (2-bodový) závitové připojení M 30 x 1,5 bez napětí otevřený, 24 V Servopohony se používají pro regulaci prostorové teploty např. s konvenčními otopnými tělesy, otopnými tělesy s integrovanými ventilovými soupravami, s rozdělovači pro plošné vytápění, ve stropním sálavém vytápění, stropních chladicích systémech a indukčních přístrojích

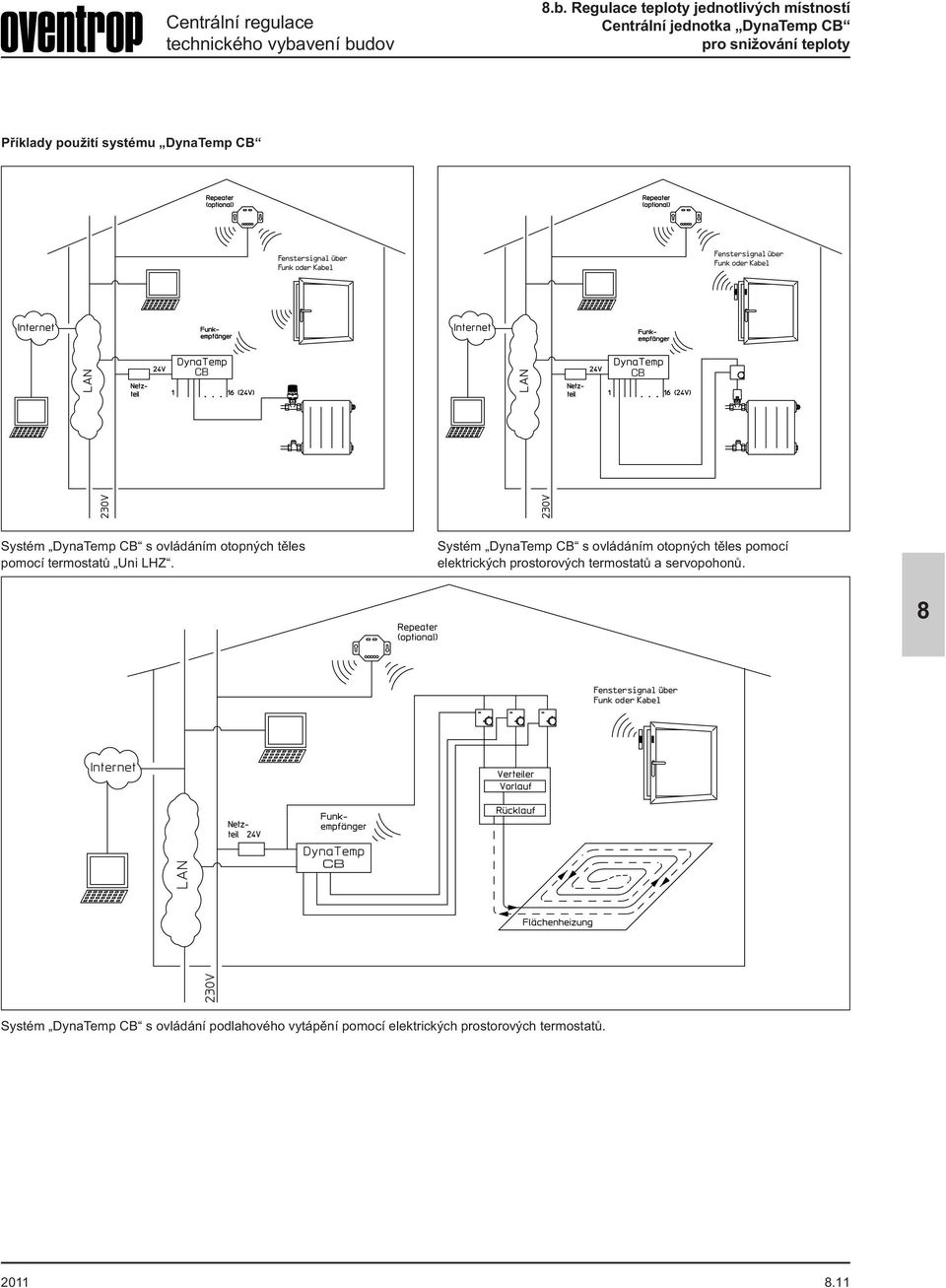

11 .b. Regulace teploty jednotlivých místností Centrální jednotka DynaTemp CB pro snižování teploty Příklady použití systému DynaTemp CB Fenstersignal über Funk oder Kabel Fenstersignal über Funk oder Kabel CB CB Systém DynaTemp CB s ovládáním otopných těles pomocí termostatů Uni LHZ. Systém DynaTemp CB s ovládáním otopných těles pomocí elektrických prostorových termostatů a servopohonů. Fenstersignal über Funk oder Kabel CB Systém DynaTemp CB s ovládání podlahového vytápění pomocí elektrických prostorových termostatů

12 .b. Regulace prostorové teploty jednotlivých místností Propojovací jednotka DynaTemp CC-I Ovládací a řídící jednotka DynaTemp CC-Master Výrobek Výrobek č. Cenová skupina Charakteristika DynaTemp CC-I (připravuje se) propojovací jednotka s kanály pro připojení do sítě napětí: 230 V, 50 Hz s přijímačem pro radiové signály EnOcean vždy vstupů a výstupů pro připojení ovládacího vedení pro vstupní a výstupní zařízení Propojovací jednotka se 16 kanály vždy 16 vstupů a výstupů Propojovací jednotka se 24 kanály vždy 24 vstupů a výstupů Propojovací jednotka se 32 kanály vždy 32 vstupů a výstupů Rozsah použití DynaTemp CC-I jsou propojovací jednotky pro kabelové připojení senzorů (např. teplotních čidel) pro pořizování vstupních signálů na připojení řídících rozvodů pro servopohony. Kromě toho mohou být přenášeny signály 2-bodové nebo stálé 0 10 V pomocí řídících rozvodů na přístroje. Mimo to jsou v propojovacích jednotkách integrované přijímače pro radiové signály EnOcean, které přijímací signály prostorových termostatů, hlásičů pohybu nebo spínacích kontaktů (např. na oknech). Ze signálů, které přijme DynaTemp CC-I jsou vypočteny teplotní diference a srovnání požadovaných a skutečných hodnot a příslušné nastavení pro servopohony. DynaTemp CC-Master (připravuje se) ovládací a řídící jednotka pro připojení do sítě napětí: 230 V, 50 Hz DynaTemp CC-Master je centrální jednotka pro všechny propojovací jednotky. Ovládá a kontroluje všechny individuální regulace prostorové teploty jednotlivých místností a kombinuje provoz časového poklesu teplot, analýzy přítomnosti nebo změny na okenních kontaktech s regulací teploty jednotlivých místností pro úsporný a komfortní provoz. oventrop Čidlo prostorového termostatu s radiovým vysílačem (pro systém EnOcean) Čidlo napojené kabelem Teplotní čidlo přenáší prostřednictvím radiogramu (technologie EnOcean) teplotní signály na DynaTemp CC. Pro zjištění teploty a přenos po síti na centrální jednotku. Hlásič pohybu s radiovým vysílačem (pro systém EnOcean) Střešní radiový senzor pracující pomocí solárních článků slouží ke zjištění pohybu a měření světelné intenzity. Přenos (založený na technologii EnOcean) prostřednictvím radiogramu na přijímač aplikačního routeru. Je zajištěn provoz bez údržby, protože akumulátor energie je solárně provozován. Přístroj zjistí pohyb v okruhu 360 a při světelnosti luxů. Okenní kontakt solárně ovládaný, bílý Při manipulaci s okny (zavírání/otevírání) vyšle radiový signál (založený na technologii EnOcean) na centrální jednotku. oventrop 230V 50Hz L N UP-Repeater 230 V Repeater slouží k posílení radiogramu EnOcean mezi okenními kontakty EnOcean, solárně provozovanými okenními kontakty a centrální jednotkou DynaTemp CC. Repeater se instaluje v případě problémů s dosažitelností signálu. Prostorový termostat 230 V V Elektrický prostorový termostat v provedení pro instalaci na omítku nebo pod omítku se používá ve spojení s elektrotermickými servopohony (2-bodovými) pro regulaci teploty jednotlivých místností

13 .b. Regulace prostorové teploty jednotlivých místností Propojovací jednotka DynaTemp CC-I Ovládací a řídící jednotka DynaTemp CC-Master Výrobek Výrobek č. Cenová skupina Charakteristika Termostatická hlavice Uni LHZ délka připojovacího kabelu 1 m závitové připojení M 30 x 1,5 označení DynaTemp na spodní straně ručního kolečka Termostat s dálkovým ovládáním Uni FHZ s kapalinovým čidlem závitové připojení M 30 x 1,5 připojovací kabel délky 1 m délka kapiláry 2 m Termostaty Uni LHZ a Uni FHZ umožňují časově řízené snižovaní teploty prostřednictvím zabudovaného elektricky ovládaného kapalinového čidla. Způsob fungování odpovídá obyčejným termostatickým hlavicím. Obdrží-li termostat impulz od elektrického napětí, zahájí proces snižování teploty. Termostaty Uni LHZ a Uni FHZ lze propojit s centrální jednotkou DynaTemp CB prostřednictvím sítě nebo internetu Bez nastavení nulové polohy, rozsah nastavení 7-2 C označení stupnice 1-4 provozní napětí 24 V snížení teploty: cca 7 K připojovací kabel délky 1 m Sada pro připojení na stěnu pro Uni LHZ Instaluje se jako přídavná ochrana pro instalaci na stěnu (v krabičce UP) pro připojovací kabel termostatu Uni LHZ. Elektrotermický servopohon (2-bodový) závitové připojení M 30 x 1,5 bez napětí uzavřený, 24 V Servopohony se používají pro regulaci prostorové teploty např. s konvenčními otopnými tělesy, otopnými tělesy s integrovanými ventilovými soupravami, s rozdělovači pro plošné vytápění, ve stropním sálavém vytápění, stropních chladicích systémech a indukčních přístrojích. Elektrotermický servopohon (0 10 V) závitové připojení M 30 x 1,5 proporcionální pohon (0 10 V) bez napětí uzavřený, 24 V Servopohony se používají pro regulaci prostorové teploty např. s konvenčními otopnými tělesy, otopnými tělesy s integrovanými ventilovými soupravami, s rozdělovači pro plošné vytápění, ve stropním sálavém vytápění, stropních chladicích systémech a indukčních přístrojích. Elektromotorický servopohon závitové připojení M 30 x 1,5 24 V, proporcionální pohon (0 10 V) nastavitelný vstupní signál a antiblokační funkce automatické rozpoznání nulového bodu (opačný účinek na vyžádání) Elektrotermické a elektromotorické servopohony Oventrop se používají ve spojení s centrální jednotkou DynaTemp CC-I v oblasti, vytápění, větrání a klimatizace. Servopohony se používají pro regulaci prostorové teploty např. s konvenčními otopnými tělesy, otopnými tělesy s integrovanými ventilovými soupravami, s rozdělovači pro plošné vytápění, ve stropním sálavém vytápění, stropních chladicích systémech a indukčních přístrojích. Délka připojovacího kabelu 1,5 m

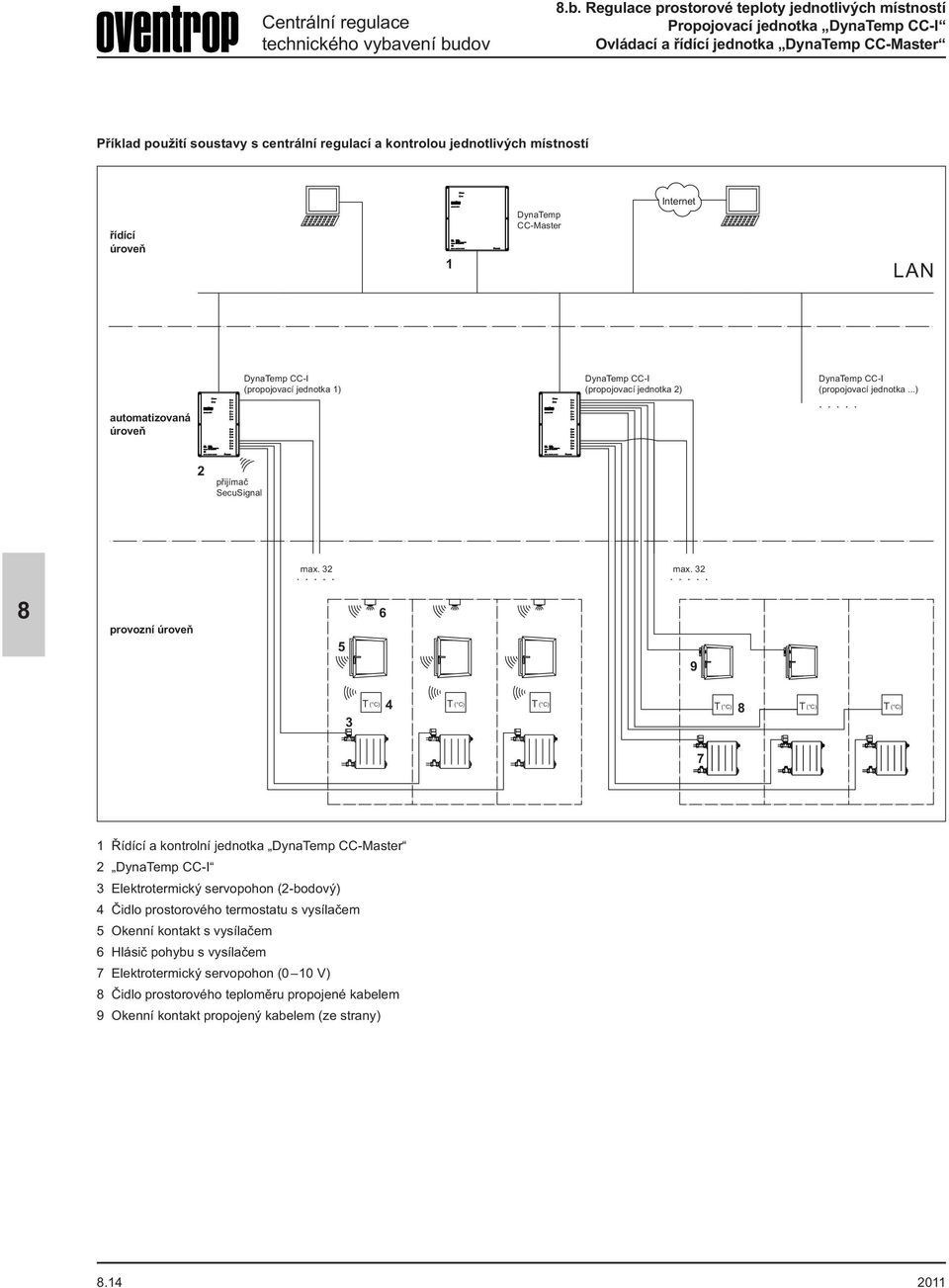

14 .b. Regulace prostorové teploty jednotlivých místností Propojovací jednotka DynaTemp CC-I Ovládací a řídící jednotka DynaTemp CC-Master Příklad použití soustavy s centrální regulací a kontrolou jednotlivých místností řídící 1 DynaTemp CC-Master Internet DynaTemp CC-I (propojovací jednotka 1) DynaTemp CC-I (propojovací jednotka 2) DynaTemp CC-I (propojovací jednotka...) automatizovaná 2 přijímač SecuSignal max. 32 max. 32 provozní T ( C) 4 T ( C) T ( C) T ( C) T ( C) T ( C) 7 1 Řídící a kontrolní jednotka DynaTemp CC-Master 2 DynaTemp CC-I 3 Elektrotermický servopohon (2-bodový) 4 Čidlo prostorového termostatu s vysílačem 5 Okenní kontakt s vysílačem 6 Hlásič pohybu s vysílačem 7 Elektrotermický servopohon (0 10 V) Čidlo prostorového teploměru propojené kabelem 9 Okenní kontakt propojený kabelem (ze strany)

15 DynaTemp 100/16 ROUTER FÜR -GESTEUERTERAUMTEMPERATUR ROUTERFOR -CONTROLLED ROOM TEMPERATURE OUTPUT16 PORTS (24V DC / 2W) 10/100-RJ-45 INPUT 24V DC / 60W Dyna Temp Artikel-Nr. / Item-no : Power Link Port 02 ON // 07:30 Port 06 OFF // 09:15 Port 10 ON // 10:30 Port 14 OFF // 11: Centrální regulace.c Dynamické hydraulické vyvážení ve vytápěcích a chladicích soustavách Propojovací jednotka DynaTemp HB-I Ovládací a kontrolní jednotka DynaTemp HB-Master Seite.c Dynamické hydraulické vyvážení ve vytápěcích a chladicích soustavách Obsah.15 Propojovací jednotka DynaTemp HB-I s, 16, 24, 32 kanály.16 Ovládací a kontrolní jednotka DynaTemp HB-Master.16 Smyčkový regulační ventil Hycocon HTZ.16 Hydrocontrol ETR.16 Hydrocontrol EFC.16 Trojcestný směšovací ventil Tri-M TR PN Trojcestný rozdělovací ventil Tri-D TR PN Snímač diferenčního tlaku OV-Connect.17 Elektrotermický servopohon (2-bodový).17 Elektromotorický servopohon (0 10 V).17 Elektrotermický servopohon (0 10 V).17 Elektromotorický servopohon svěrné připojení s adaptérem.17 Elektromotorický servopohon svěrné připojení s odtahovací pružinou.17 Příklad použití

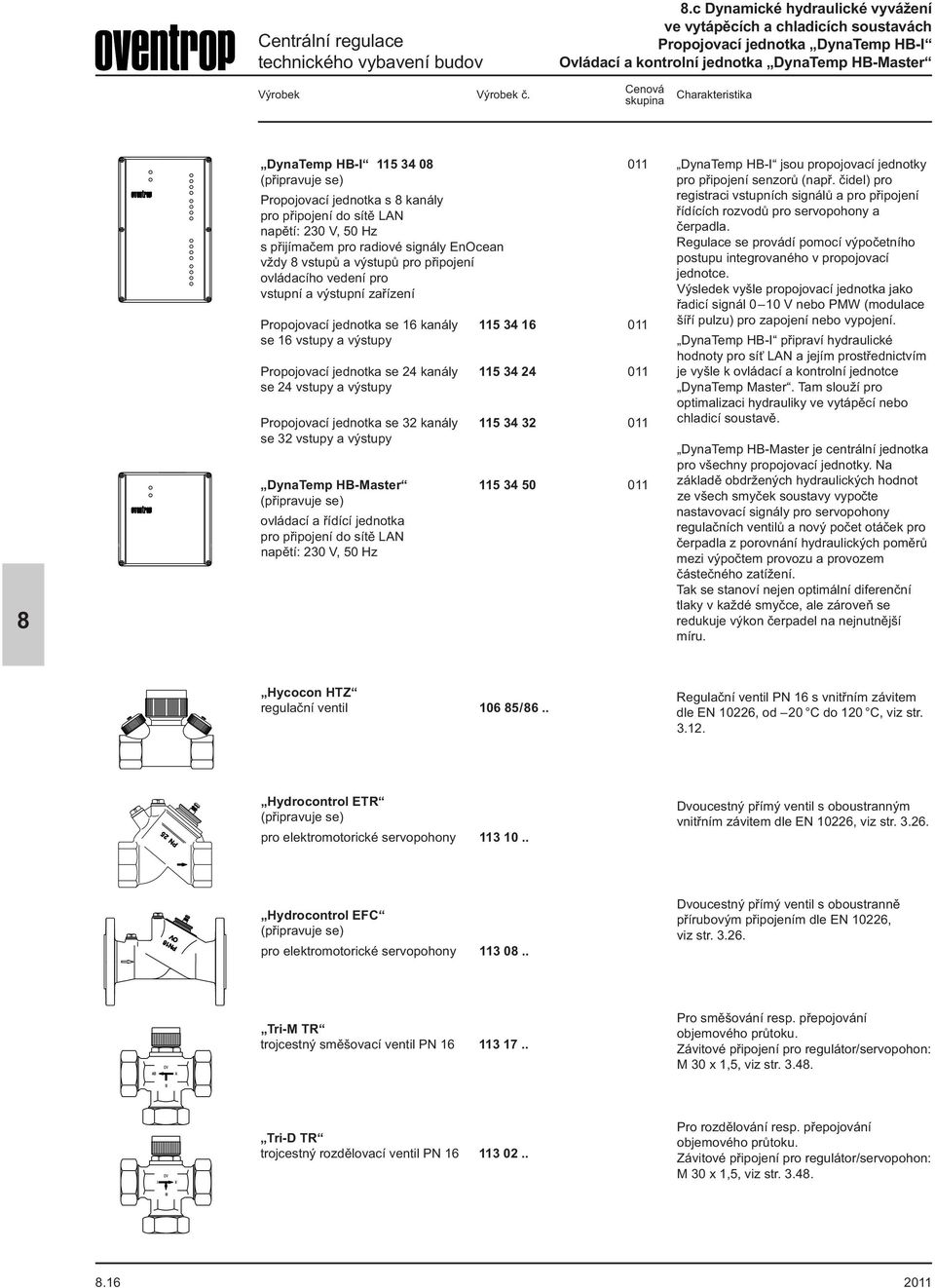

16 I Centrální regulace Výrobek Výrobek č..c Dynamické hydraulické vyvážení ve vytápěcích a chladicích soustavách Propojovací jednotka DynaTemp HB-I Ovládací a kontrolní jednotka DynaTemp HB-Master Cenová skupina Charakteristika DynaTemp HB-I (připravuje se) Propojovací jednotka s kanály pro připojení do sítě napětí: 230 V, 50 Hz s přijímačem pro radiové signály EnOcean vždy vstupů a výstupů pro připojení ovládacího vedení pro vstupní a výstupní zařízení Propojovací jednotka se 16 kanály se 16 vstupy a výstupy Propojovací jednotka se 24 kanály se 24 vstupy a výstupy Propojovací jednotka se 32 kanály se 32 vstupy a výstupy DynaTemp HB-Master (připravuje se) ovládací a řídící jednotka pro připojení do sítě napětí: 230 V, 50 Hz DynaTemp HB-I jsou propojovací jednotky pro připojení senzorů (např. čidel) pro registraci vstupních signálů a pro připojení řídících rozvodů pro servopohony a čerpadla. Regulace se provádí pomocí výpočetního postupu integrovaného v propojovací jednotce. Výsledek vyšle propojovací jednotka jako řadicí signál 0 10 V nebo PMW (modulace šíří pulzu) pro zapojení nebo vypojení. DynaTemp HB-I připraví hydraulické hodnoty pro síť a jejím prostřednictvím je vyšle k ovládací a kontrolní jednotce DynaTemp Master. Tam slouží pro optimalizaci hydrauliky ve vytápěcí nebo chladicí soustavě. DynaTemp HB-Master je centrální jednotka pro všechny propojovací jednotky. Na základě obdržených hydraulických hodnot ze všech smyček soustavy vypočte nastavovací signály pro servopohony regulačních ventilů a nový počet otáček pro čerpadla z porovnání hydraulických poměrů mezi výpočtem provozu a provozem částečného zatížení. Tak se stanoví nejen optimální diferenční tlaky v každé smyčce, ale zároveň se redukuje výkon čerpadel na nejnutnější míru. Hycocon HTZ regulační ventil 106 5/6.. Regulační ventil PN 16 s vnitřním závitem dle EN 10226, od 20 C do 120 C, viz str Hydrocontrol ETR (připravuje se) pro elektromotorické servopohony Dvoucestný přímý ventil s oboustranným vnitřním závitem dle EN 10226, viz str Hydrocontrol EFC (připravuje se) pro elektromotorické servopohony Dvoucestný přímý ventil s oboustranně přírubovým připojením dle EN 10226, viz str AB OV A Tri-M TR trojcestný směšovací ventil PN Pro směšování resp. přepojování objemového průtoku. Závitové připojení pro regulátor/servopohon: M 30 x 1,5, viz str B OV II Tri-D TR trojcestný rozdělovací ventil PN Pro rozdělování resp. přepojování objemového průtoku. Závitové připojení pro regulátor/servopohon: M 30 x 1,5, viz str III

17 .c Dynamické hydraulické vyvážení ve vytápěcích a chladicích soustavách Propojovací jednotka DynaTemp HB-I Ovládací a kontrolní jednotka DynaTemp HB-Master Výrobek Výrobek č. Cenová skupina Charakteristika OV-Connect snímač diferenčního tlaku Snímač diferenčního tlaku pro permanentní snímání diferenčního tlaku - viz strana 3.6. P2 P1 Elektrotermický servopohon 24 V, proporcionální pohon (0 10 V) Připojení: M 30 x 1,5, strana Elektrotermický servopohon 24 V, proporcionální pohon (0 10 V) Připojení: M 30 x 1,5, strana Elektromotorický servopohon 24 V, proporcionální pohon (0 10 V) Připojení: M 30 x 1,5, strana Elektromotorický servopohon (připravuje se) 24 V, 2-bodový pohon Připojení: M 30 x 1,5 Elektromotorický servopohon svěrné připojení, s adaptérem Strana 3.65 Elektromotorický servopohon svěrné připojení Strana 3.65 s vratnou pružinou

18 .c Dynamické hydraulické vyvážení ve vytápěcích a chladicích soustavách Propojovací jednotka DynaTemp HB-I Ovládací a kontrolní jednotka DynaTemp HB-Master Příklad použití jednotky DynaTemp HB v soustavě vytápění/chlazení. Internet řídící DynaTemp HB Master 1 DynaTemp HB-I (propojovací jednotka 1) DynaTemp HB-I (propojovací jednotka 2) DynaTemp HB-I (propojovací jednotka 3) DynaTemp HB-I (propojovací jednotka...) automatizovaná V 0 10 V 0 10 V 2-bodový max. 32 max. 32 max. 32 provozní TA vytápění 9 chlazení DynaTemp HB-Master 2 DynaTemp HB-I 3 Přímé ventily Hydrocontrol EFC 4 Snímač diferenčního tlaku OV-Connect 5 Hycocon HTZ 6 Elektrotermický servopohon 7 Prostorový termostat s ovládáním ventilátoru Trojcestný směšovací ventil Tri-MR 9 Trojcestný rozdělovací ventil Tri-DR 10 Elektrotermický servopohon (2-bodový)

19 .d. Automatické termické vyvážení a termická dezinfekce v cirkulačních soustavách pitné vody Centrální jednotka DynaTemp WB Strana.d Automatické termické vyvážení a termická dezinfekce v cirkulačních soustavách pitné vody Obsah.19 Centrální regulace a dozor pro cirkulační soustavy pitné vody DynaTemp WB.20 Elektromotorický regulační ventil pro cirkulaci Aquastrom DT.20 Elektromotorický servopohon (0 10 V).20 Měřič odporu

20 Výrobek Výrobek č. Cenová skupina.d. Automatické termické vyvážení a termická dezinfekce v cirkulačních soustavách pitné vody Centrální jednotka DynaTemp WB Charkateristika DynaTemp WB (připravuje se) modulární centrální jednotka 230 V, 50 Hz, se 16 vstupy a 16 výstupy pro až 12 cirkulačních smyček 0 10 V, (100 Mbit/RJ 45) informování pomocí u (předpoklad: připojení k internetu) DynaTemp WB Plus (připravuje se) modul pro rozšíření (propojovací jednotka) pro připojení na DynaTemp WB se 16 vstupy a 16 výstupy pro dalších 16 cirkulačních smyček Aquastrom DT (připravuje se) elektromotorický cirkulační ventil pro elektronické seřízení potřebných zbytkových objemových průtoků ve spojení s centrální jednotkou DynaTemp WB, bez nevyužitého prostoru, z bronzu, oboustranně závitové připojení dle normy DIN ISO 22, s plochým těsněním, měřič odporu s integrovaným vysílačem a výchozím signálem ma, elektromotoricky uzavíratelný, včetně hadicového vypouštění před regulační jednotkou a zamezovačem zpětného toku, s izolačními skořepinami DN 20 G 1 x G Rozsah použití: DynaTemp WB je centrální jednotka s nainstalovaným softwarem pro ovládání, regulaci a kontrolu cirkulačních soustav pitné vody dle Pracovního listu W 551 a W 553, PN 16. Termická regulace: nastavitelný rozsah regulace 30 C 70 C v normálním provozu, doporučený rozsah regulace 55 C 60 C dle DVGW (nastavení z výroby 57 C), nastavitelný regulační rozsah pro dezinfekční provoz 71 C 90 C (nastavení z výroby 73 C). Centrální jednotka DynaTemp WB slouží k ovládání až 12 regulačních armatur Aquastrom DC připojených kabelem. Vedle automatické kontroly teploty je ovládána rozvněž termická dezinfekce. Ovládání jednotlivých regulačních ventilů se provádí prostřednictvím centrální jednotky, která je konfigurována prostřednictvím sítě. Elektromotorický servopohon (připravuje se) 24 V, proporcionální pohon 0 10 V automatické rozpoznání zdvihu ventilu, možnost ručního nastavení, indikace pozice, závitové připojení M 30 x 1, Volba smyček při termické dezinfekci je libovolná v normálním provozu, kromě toho mohou být intuitivně naprogramovány další parametry soustavy prostřednictvím grafické obslužné plochy. Přídavně se provádí bezpečné protokolování teplot. Při chybné funkci může být aktivováno varování pomocí ové služby, kterou má k dispozici zákazník. (Předpoklad: připojení k intrnetu). Měřič odporu připravuje se) s integrovaným vysílačem výchozí signál ma Modulární konstrukce systému umožňuje jednoduché rozšiřování o 16 přídavných smyček pomocí připojení modulu pro rozšíření DynaTemp WB Plus na základní jednotku DynaTemp WB. Tímto způsobem je možno centrálně regulovat, ovládat a kontrolovat až 2 smyček. Další informace v Datovém listě

21 .d. Automatické termické vyvážení a termická dezinfekce v cirkulačních soustavách pitné vody Centrální jednotka DynaTemp WB Internet řídící a automatizovaná DynaTemp WB max. 12 (+16) ma 0 10 V 4 20 ma 0 10 V provozní celková cirkulace bez výstupů na podlažích systém s výstupy na podlažích 6 TWZ 2 5 TWW 7 1 Ovládání DynaTemp WB 2 Smyčkové regulační ventily DynaTemp DT 3 Zjišťování teploty smyček 4 Ovládání smyčkových ventilů 5 Zjišťování teploty teplé pitné vody 6 Zjišťování teploty cirkulující pitné vody 7 Řízení zdvihu teploty při ohřevu pitné vody Ovládání cirkulačního čerpadla
