Chladicí stropy 1.01 Program pro návrh a dimenzování sálavých chladících a otopných ploch

Transkript

1 Program pro návrh a dimenzování sálavých chladících a otopných ploch Autor: Organizace: Web: Ing. Vladimír Zmrhal, Ph.D. České vysoké učení technické v Praze Fakulta strojní Ústav techniky prostředí Vladimir.Zmrhal@fs.cvut.cz /~zmrhavla

2 Obsah 1. Úvod Historie a vývoj programu... Chyba! Záložka není definována. 3. Instalace programu Upgrade Výpočetní postup Normalizovaný výkon Dimenzování pro letní provoz - chlazení Dimenzování pro zimní provoz - vytápění Popis programu Úvodní okno programu Uživatelské rozhraní Nabídkové menu Textové pole se seznamem místností Vícenásobná stránka s kartami Stavový řádek Informace o projektu Nastavení výpočtu Zadání místnosti Zpracování databáze místností Nový projekt Komunikace mezi uživatelským rozhraním a databází Výpočet Výpočet jedné místnosti Výpočet pro celou budovu Chybová hlášení programu Tisková úloha Náhled před tiskem Tisk Export dat do Excelu Literatura Strana 2

3 1. Úvod Program Chladicí stropy slouží k návrhu a dimenzování sálavých chladicích a otopných ploch. 2. Instalace programu Program Chladicí stropy1.01 není nutné instalovat, stačí jednoduše zkopírovat distribuční jednotky pro program do druhého počítače, v kterém je nainstalována technologie.net Framework proces zvaný Instalace XCOPY. Pro spuštění programu z vašeho počítače nejprve zkopírujte složku VZTech z CD disku do adresáře C:\Program Files\ Po té klikněte na soubor Chladici stropy.exe umístěný v adresáři C:\Program Files\VZTech\Chladici stropy a program se spustí. Zde je možné vytvořit standardním způsobem zástupce programu (Obr. 1) a přesunout ho na plochu počítače. Poznámka: Program je vytvořený v prostředí Visual Basic.NET. Ke spuštění programů vyvinutých pomocí platformy.net je nutné mít nainstalovaný balíček k distribuci rozhraní Microsoft.NET Framework, který obsahuje všechny potřebné ovladače! Obr. 1 Zástupce programu na ploše počítače 2.1. Upgrade V případě, že obdržíte novou verzi programu stačí nahradit (přepsat) složku Chladici stropy v adresáři C:\Program Files\VZTech\ složkou novou. Aktuální verze se spustí opět kliknutím na soubor Chladici stropy.exe. Strana 3

4 3. Výpočetní postup Dimenzování chladicích stropu se provádí na základě výpočetního postupu uvedeného v literatuře [3] v souladu s postupem použitým výrobcem rohoží [1]. Dimenzování sálavých chladicích systémů je, v porovnání s dimenzování klimatizačních systémů s konvekčním přenosem tepla, poněkud specifické. Uvedený výpočetní postup koriguje normalizovaný výkon chladicího stropu (panelů) součinitelem prostoru, který vychází z empiricky zjištěných hodnot (zahrnuje vliv odlišné výšky místnosti, vliv obložení stropu, vliv způsobu větrání a vliv citelné tepelné zátěže z venkovního prostředí na výměnu tepla sáláním mezi vnitřním povrchem vnější stěny a chladicím stropem). Skutečný výkon chladicího stropu tak ve většině případů není roven normalizovanému chladicímu výkonu měřenému na základě EN 14240, naopak může se podstatně lišit Normalizovaný výkon Poměrný normalizovaný výkon chladicího povrchu (stropu, podlahy, stěn) qn je podle EN funkcí středního účinného rozdílu teplot t, který je definován jako rozdíl mezi referenční teplotou v místnosti a střední teplotou chladicí vody t + t 2 w1 w 2 t = t i tws = t i [K] (1) kde ti... referenční teplota v místnosti [ C] tws... střední teplota vody [ C] tw1... teplota přívodní vody [ C] tw2... teplota vratné vody [ C] Na základě naměřených hodnot je určena závislost normalizovaného chladicího výkonu ve tvaru (platí pro konstrukce 1, 5 a 7 uvedené v Tab. 1) n q = C t [W/m 2 ] (2) N, ch Tab. 1 V programu používané konstrukce chladicích stropů s kapilárními rohožemi s odpovídajícími hodnotami konstant C a n zjištěnými na základě EN Typ Popis Konstrukce C [ - ] n [ - ] 1 Kovová kazeta Kapilární rohož v kovové stropní kazetě - stropní kovový panel s akust. izolaci (textilie) - ocelový plech tl. 0,6mm - vlepená rohož typu K.U 15 - položená minerální vlna tl. 35mm - sádrokartonová deska tl. 12,5mm 5 Omítnutý strop Kapilární rohože pod omítkou - rohož typu K.S 15, rozteč trubiček 15 mm - strojová omítka tl. 9 mm (MP7) 7 Dvojitý SDK Kapilární rohož mezi dvěma sádrokartonovými deskami - rohož typu K.S Litý beton Kapilární rohože K.S 15 zalité v betonové stropní desce 6,259 1,105 6,21 1,112 5,08 1,07 10,646 - Strana 4

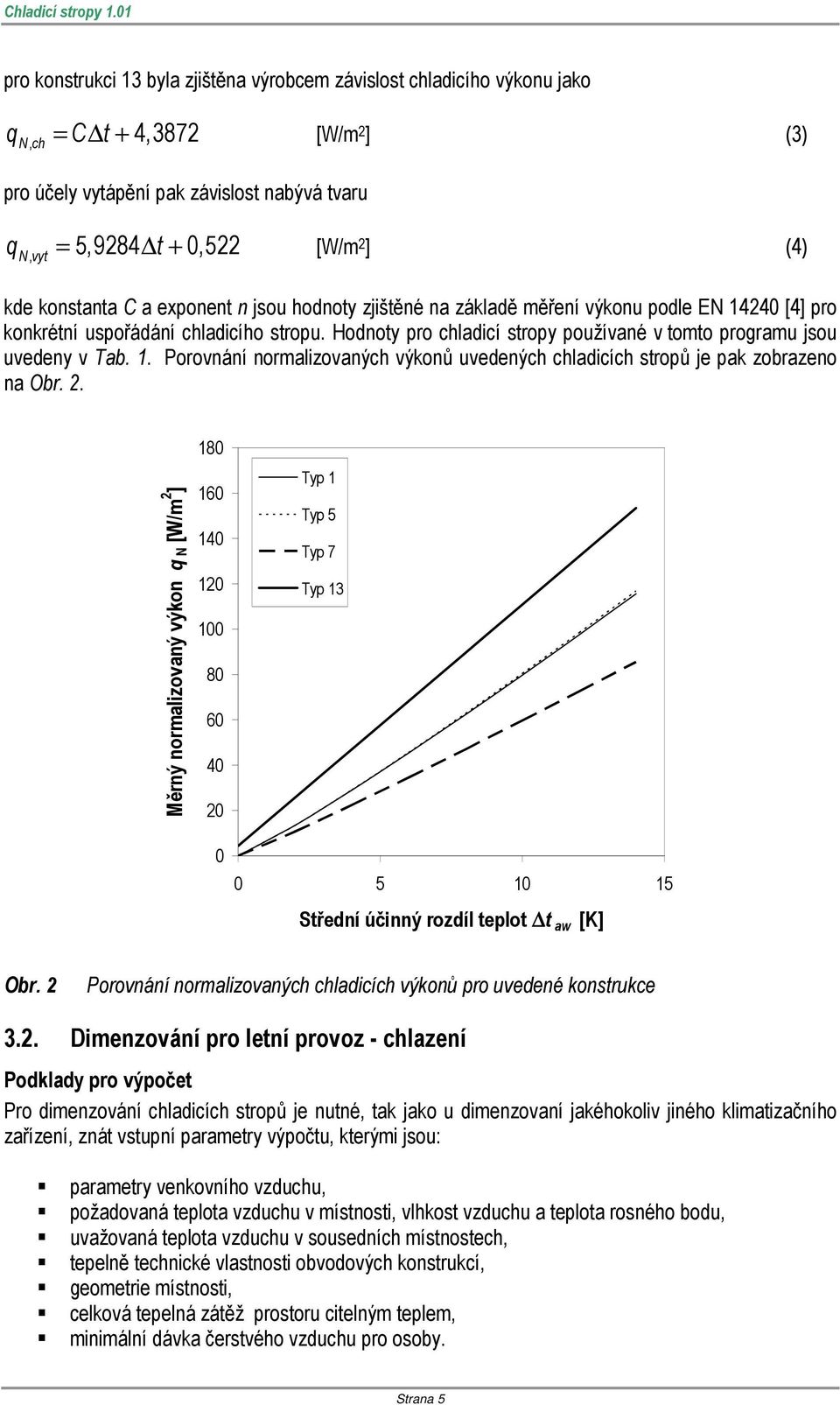

5 pro konstrukci 13 byla zjištěna výrobcem závislost chladicího výkonu jako qn, ch = C t + 4,3872 [W/m 2 ] (3) pro účely vytápění pak závislost nabývá tvaru qn, vyt = 5,9284 t + 0,522 [W/m 2 ] (4) kde konstanta C a exponent n jsou hodnoty zjištěné na základě měření výkonu podle EN [4] pro konkrétní uspořádání chladicího stropu. Hodnoty pro chladicí stropy používané v tomto programu jsou uvedeny v Tab. 1. Porovnání normalizovaných výkonů uvedených chladicích stropů je pak zobrazeno na Obr. 2. Měrný normalizovaný výkon q N [W/m 2 ] Typ 1 Typ 5 Typ 7 Typ Střední účinný rozdíl teplot t aw [K] Obr. 2 Porovnání normalizovaných chladicích výkonů pro uvedené konstrukce 3.2. Dimenzování pro letní provoz - chlazení Podklady pro výpočet Pro dimenzování chladicích stropů je nutné, tak jako u dimenzovaní jakéhokoliv jiného klimatizačního zařízení, znát vstupní parametry výpočtu, kterými jsou: parametry venkovního vzduchu, požadovaná teplota vzduchu v místnosti, vlhkost vzduchu a teplota rosného bodu, uvažovaná teplota vzduchu v sousedních místnostech, tepelně technické vlastnosti obvodových konstrukcí, geometrie místnosti, celková tepelná zátěž prostoru citelným teplem, minimální dávka čerstvého vzduchu pro osoby. Strana 5

6 Měrná tepelná zátěž prostoru citelným teplem Chladicím stropem je možné odvádět pouze citelnou tepelnou zátěž prostoru, kterou tvoří zisky od vnitřních zdrojů tepla (počítače, lidé, osvětlení aj.) a zisky z vnějšího prostředí (oslunění, prostup tepla apod.) Q Q + Q q = = = q + q [W/m 2 ] (5) cit cit, i cit, e cit cit, i cit, e Sp Sp kde qcit,i... měrná citelná tepelná zátěž od vnitřních zdrojů tepla [W/m 2 ] qcit,e... měrná citelná tepelná zátěž z venkovního prostředí [W/m 2 ] Plocha Sp představuje maximální dosažitelnou plochu chladicího stropu, která je shodná s plochou podlahy daného prostoru. Měrný výkon přiváděného vzduchu Část citelné tepelné zátěže, která je odváděna větracím vzduchem (v případě kladného teplotního rozdílu větracího vzduchu (tod tp) > 0) se určí dle vzorce q pv, ch Q V cρ( t t ) pv, ch p od p = = [W/m 2 ] (6) S p S p kde Vp... objemový průtok vzduchu [m 3 /s] c... měrná tepelná kapacita vzduchu (= 1010) [J/kgK] ρ... hustota vzduchu (= 1,2) [kg/m 3 ] tod... teplota odváděného vzduchu [ C] tp... teplota přiváděného vzduchu [ C] Pokud je místnost větraná například přirozeně oknem, bude při extrémních podmínkách přiváděný vzduch způsobovat navýšení citelné tepelné zátěže, tj. qpv < 0. Výkon stropu Potřebný měrný chladicí výkon stropu pro odvod citelného tepla z místnosti vztažený na 1 m 2 podlahy je dán rozdílem celkové citelné tepelné zátěže prostoru a chladicího výkonu přiváděného vzduchu q = q q [W/m 2 ] (7) p, ch c, ch pv, ch Dispoziční plocha stropu Skutečná plocha chladicího stropu se bude od plochy podlahy lišit o plochy, které zabírají další prvky vmontované do stropu, jakými mohou být např. zářivky, reproduktory, hasící zařízení apod. Využitelná plocha stropu se pak určí jako S str = Sp S [m 2 ] (8) prv kde ΣSprv...součet ploch vmontovaných stropních prvků a okrajových částí stropu [m 2 ] Strana 6

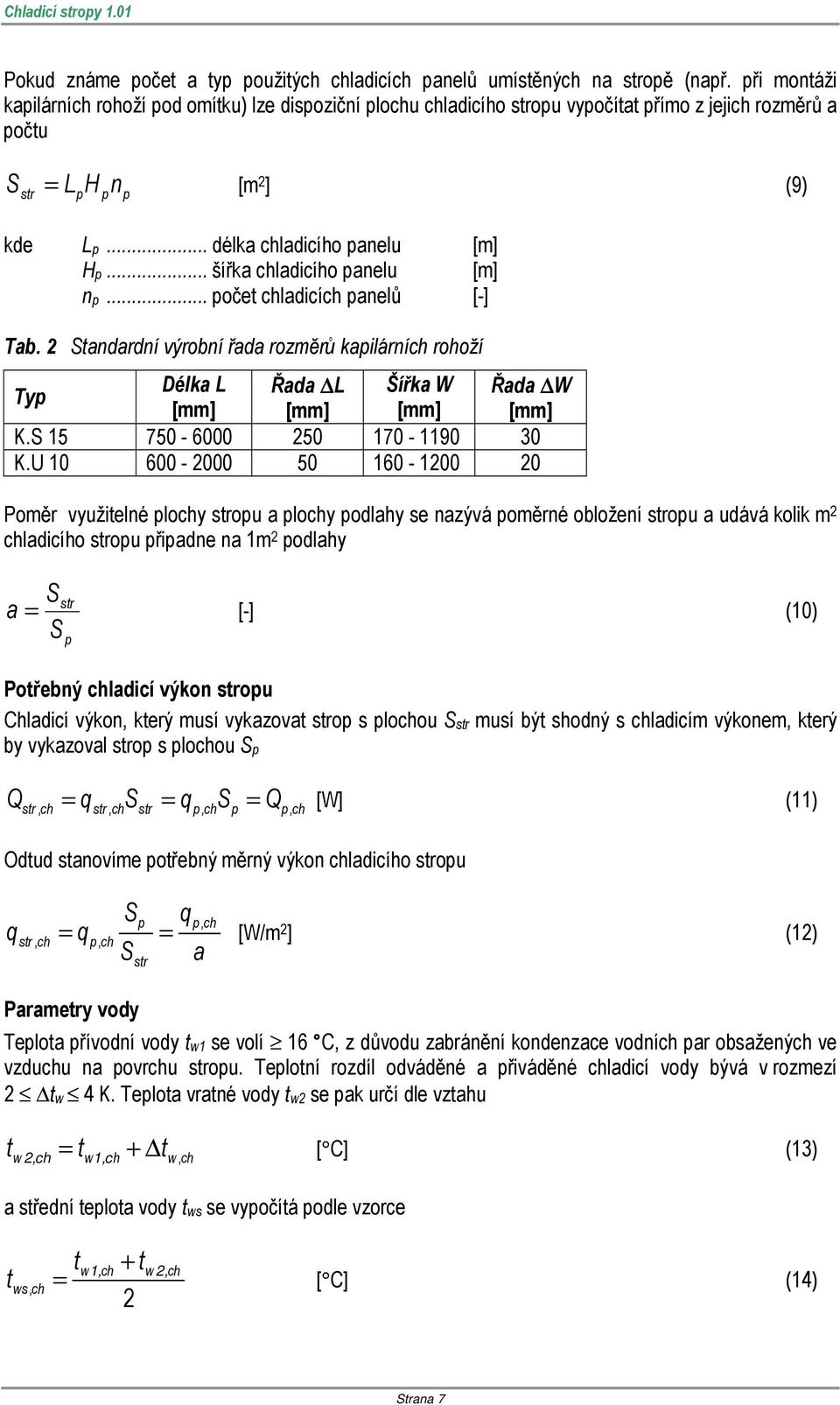

7 Pokud známe počet a typ použitých chladicích panelů umístěných na stropě (např. při montáži kapilárních rohoží pod omítku) lze dispoziční plochu chladicího stropu vypočítat přímo z jejich rozměrů a počtu S = L H n [m 2 ] (9) str p p p kde Lp... délka chladicího panelu [m] Hp... šířka chladicího panelu [m] np... počet chladicích panelů [-] Tab. 2 Standardní výrobní řada rozměrů kapilárních rohoží Typ Délka L Řada L Šířka W Řada W [mm] [mm] [mm] [mm] K.S K.U Poměr využitelné plochy stropu a plochy podlahy se nazývá poměrné obložení stropu a udává kolik m 2 chladicího stropu připadne na 1m 2 podlahy S S str a = [-] (10) p Potřebný chladicí výkon stropu Chladicí výkon, který musí vykazovat strop s plochou Sstr musí být shodný s chladicím výkonem, který by vykazoval strop s plochou Sp Q = q S = q S = Q [W] (11) str, ch str, ch str p, ch p p, ch Odtud stanovíme potřebný měrný výkon chladicího stropu q S q = p p, ch str, ch qp, ch S = str a [W/m2] (12) Parametry vody Teplota přívodní vody tw1 se volí 16 C, z důvodu zabránění kondenzace vodních par obsažených ve vzduchu na povrchu stropu. Teplotní rozdíl odváděné a přiváděné chladicí vody bývá v rozmezí 2 tw 4 K. Teplota vratné vody tw2 se pak určí dle vztahu t = t + t w w h w, ch 2,ch 1,c [ C] (13) a střední teplota vody tws se vypočítá podle vzorce t ws, ch tw ch + tw ch = 1, 2, [ C] (14) 2 Strana 7

8 Reálný výkon chladicího stropu Normalizovaný chladicí výkon qn je potřebné přizpůsobit podmínkám navrhované místnosti. Vliv všech parametrů konkrétní klimatizované místnosti na normalizovaný (změřený) chladicí výkon stropu vyjadřuje konstanta prostoru Kp. q = K q [W/m 2 ] (15) skut, ch p N, ch Součinitel prostoru Součinitel prostoru v sobě zahrnuje zejména vliv obložení stropu, vliv větrání, vliv výšky místnosti a vliv tepelné zátěže a vypočítá se jako K = K K K K [-] (16) p tz v k os kde Ktz... součinitel tepelné zátěže [-] Kv... výškový součinitel [-] Kk... součinitel konvekce [-] Kos... součinitel obložení stropu [-] Součinitel tepelné zátěže Ktz Součinitel tepelné zátěže Ktz vyjadřuje vliv citelné tepelné zátěže z venkovního prostředí na výměnu tepla sáláním mezi vnitřním povrchem vnější stěny a chladicím stropem. Poměrné tepelné zátěže qci a qce ve vztahu (17) se vztahuji na 1m 2 plochy podlahy. K tz Qcit qcit = = 1,2 Qcit, e qcit, e Qcit, i + qcit, i [-] (17) Výškový součinitel Kv S rostoucí výškou místnosti podíl konvektivní složky přestupu tepla na povrchu stropu klesá. Výškový součinitel Kv vyjadřuje vliv výšky místnosti na chladicí výkon stropu a vypočítá se dle vztahu K v = 1,117 0, 045H [-] (18) Obr. 3 Závislost výškového součinitele na výšce místnosti Strana 8

9 Vztah (18) platí pro světlou výšku místnosti 2,5 H 5,0 m. Pro H = 2,6 m je Kv = 1 (v souladu s měřením podle EN [4]). Z uvedené tabulky vyplývá, ze zaplavovací větráni, charakterizované velmi malými rychlostmi prouděni, nemá prakticky vliv na výkon chladicího stropu. Naproti tomu směšovací větrací systémy zvětšují přestup tepla na chladicím stropě, čímž se zvětší požadovaný chladicí výkon. Někdy se sálavé chladicí systémy instalují do místností, které jsou větrány přirozeně oknem. V takovém případě bude hodnota součinitele konvekce Kk v rozmezí hodnot 1,0 až 1,08. Tab. 3 Empirické hodnoty součinitele konvekce Kk System větrání Kk [ - ] Zaplavovací (zdrojové) větrání 1,00 Konvektorová jednotka 1,08 Stropní štěrbinové vyústky 1,10 Stropní anemostaty s vířivým účinkem 1,13 Součinitel obložení stropu Kos Součinitel obložení stropu Kos vyjadřuje změnu sálavé složky tepelného toku na základě procentuálního pokrytí stropu. Je zvykem většinou obkládat % povrchu stropu (podíl 70 % se zvolil jako normalizované obložení). Pro poměrné obložení stropu 0,3 a 1 se součinitel obložení stropu určí dle vztahu K os = 1,21 0, 3a [-] (19) Obr. 4 Závislost součinitele obložení stropu na poměrném obložení stropu Porovnání výkonů Na závěr výpočtu se skutečný chladicí výkon stropu qskut porovná s projektovaným výkonem qstr. V případě, že se tyto dvě hodnoty od sebe podstatně neliší qskut,ch qstr,ch je vše v pořádku a zvolená konstrukce chladicího stropu odpovídá požadavku na odvod tepelné zátěže z prostoru. Strana 9

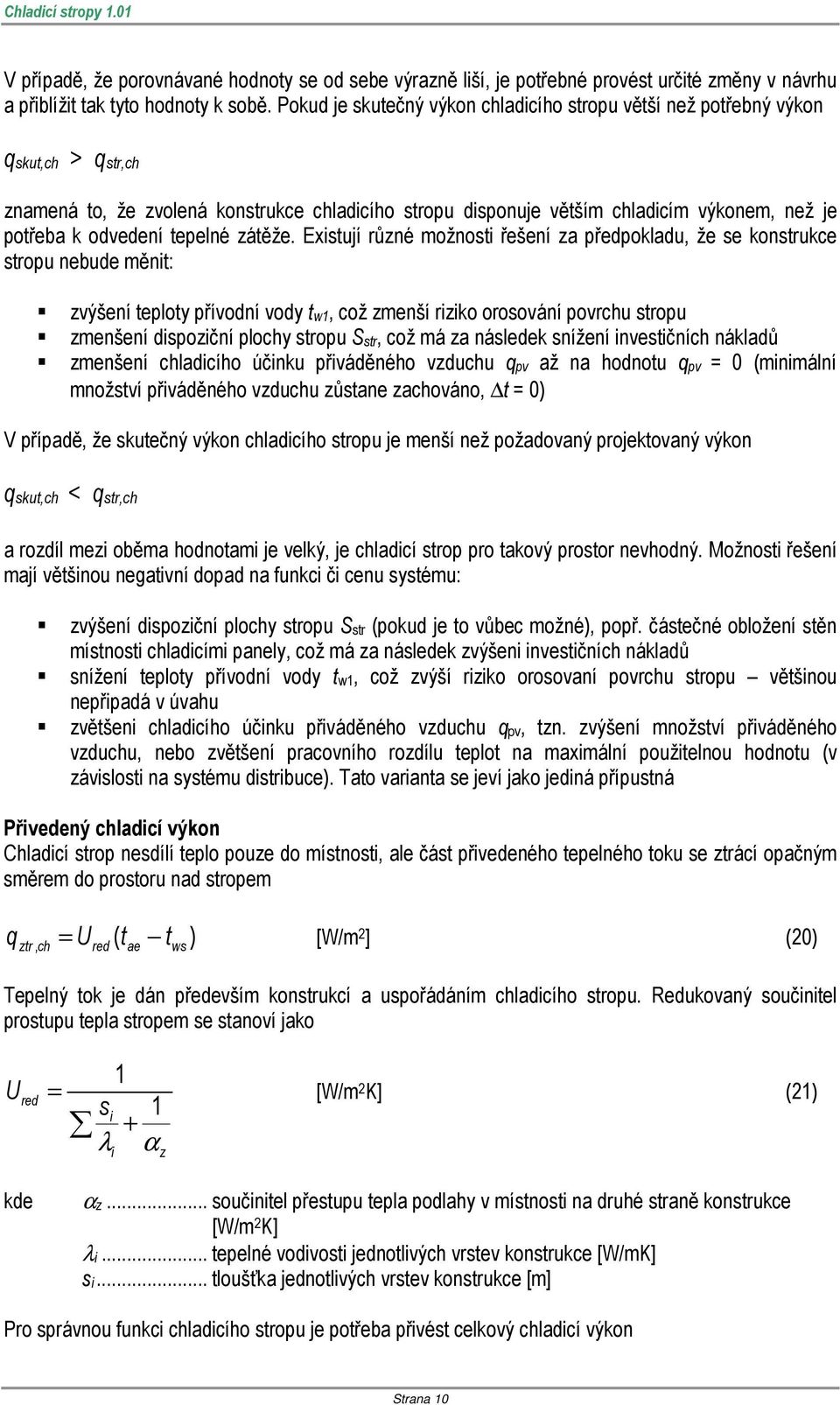

10 V případě, že porovnávané hodnoty se od sebe výrazně liší, je potřebné provést určité změny v návrhu a přiblížit tak tyto hodnoty k sobě. Pokud je skutečný výkon chladicího stropu větší než potřebný výkon qskut,ch > qstr,ch znamená to, že zvolená konstrukce chladicího stropu disponuje větším chladicím výkonem, než je potřeba k odvedení tepelné zátěže. Existují různé možnosti řešení za předpokladu, že se konstrukce stropu nebude měnit: zvýšení teploty přívodní vody tw1, což zmenší riziko orosování povrchu stropu zmenšení dispoziční plochy stropu Sstr, což má za následek snížení investičních nákladů zmenšení chladicího účinku přiváděného vzduchu qpv až na hodnotu qpv = 0 (minimální množství přiváděného vzduchu zůstane zachováno, t = 0) V případě, že skutečný výkon chladicího stropu je menší než požadovaný projektovaný výkon qskut,ch < qstr,ch a rozdíl mezi oběma hodnotami je velký, je chladicí strop pro takový prostor nevhodný. Možnosti řešení mají většinou negativní dopad na funkci či cenu systému: zvýšení dispoziční plochy stropu Sstr (pokud je to vůbec možné), popř. částečné obložení stěn místnosti chladicími panely, což má za následek zvýšeni investičních nákladů snížení teploty přívodní vody tw1, což zvýší riziko orosovaní povrchu stropu většinou nepřipadá v úvahu zvětšeni chladicího účinku přiváděného vzduchu qpv, tzn. zvýšení množství přiváděného vzduchu, nebo zvětšení pracovního rozdílu teplot na maximální použitelnou hodnotu (v závislosti na systému distribuce). Tato varianta se jeví jako jediná přípustná Přivedený chladicí výkon Chladicí strop nesdílí teplo pouze do místnosti, ale část přivedeného tepelného toku se ztrácí opačným směrem do prostoru nad stropem qztr, ch = Ured ( tae tws ) [W/m 2 ] (20) Tepelný tok je dán především konstrukcí a uspořádáním chladicího stropu. Redukovaný součinitel prostupu tepla stropem se stanoví jako U red = 1 si 1 + λ α i z [W/m 2 K] (21) kde αz... součinitel přestupu tepla podlahy v místnosti na druhé straně konstrukce [W/m 2 K] λi... tepelné vodivosti jednotlivých vrstev konstrukce [W/mK] si... tloušťka jednotlivých vrstev konstrukce [m] Pro správnou funkci chladicího stropu je potřeba přivést celkový chladicí výkon Strana 10

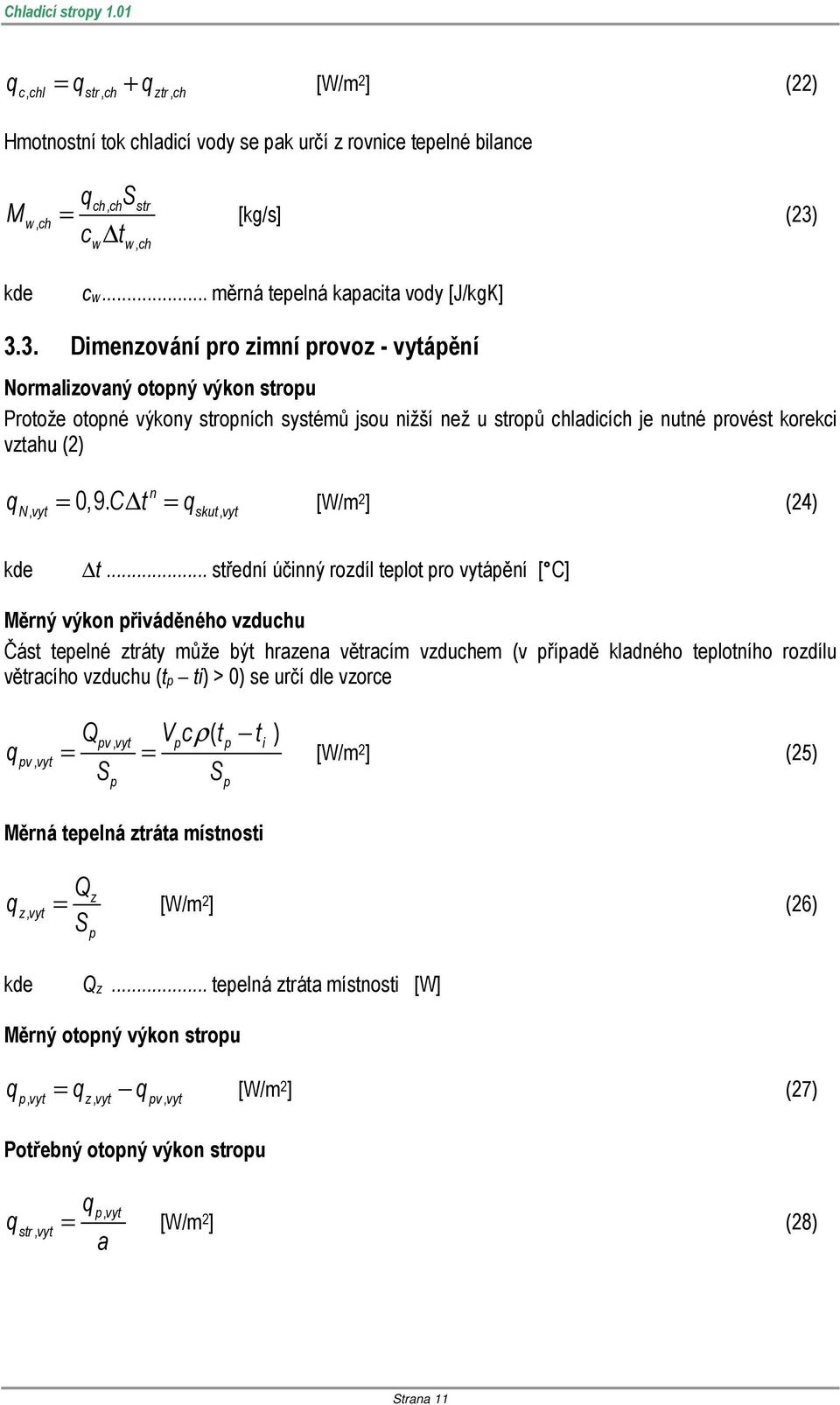

11 q = q + q [W/m 2 ] (22) c, chl str, ch ztr, ch Hmotnostní tok chladicí vody se pak určí z rovnice tepelné bilance M w, ch q = c ch, ch w t S str w, ch [kg/s] (23) kde cw... měrná tepelná kapacita vody [J/kgK] 3.3. Dimenzování pro zimní provoz - vytápění Normalizovaný otopný výkon stropu Protože otopné výkony stropních systémů jsou nižší než u stropů chladicích je nutné provést korekci vztahu (2) q = 0,9. C t = q [W/m 2 ] (24) n N, vyt skut, vyt kde t... střední účinný rozdíl teplot pro vytápění [ C] Měrný výkon přiváděného vzduchu Část tepelné ztráty může být hrazena větracím vzduchem (v případě kladného teplotního rozdílu větracího vzduchu (tp ti) > 0) se určí dle vzorce q pv, vyt Q V cρ( t t ) pv, vyt p p i = = [W/m 2 ] (25) S p S p Měrná tepelná ztráta místnosti q z, vyt kde Q S z = [W/m 2 ] (26) p Qz... tepelná ztráta místnosti [W] Měrný otopný výkon stropu q = q q [W/m 2 ] (27) p, vyt z, vyt pv, vyt Potřebný otopný výkon stropu q q p, vyt str, vyt = [W/m 2 ] (28) a Strana 11

12 Porovnání výkonů Obdobně jako v případě chlazení porovnáme vzájemně skutečný výkon otopného stropu qskut,vyt s potřebným výkonem qstr,vyt. Na rozdíl od chlazení lze u vytápění zvyšovat výkon změnou teploty přívodní vody prakticky bez problémů. Celkový přivedený otopný výkon Ztrátový tepelný výkon se spočítá obdobně jako pro chlazení podle rovnice (20). Celkový přivedený otopný výkon je pak dán součtem q = q + q [W/m 2 ] (29) c, vyt str, vyt ztr, vyt a množství otopné vody pak M w qc, vyts = c t w str w, vyt [kg/s] (30) kde tw,ch... pracovní rozdíl teplot při vytápění [K] Uvedený výpočetní postup dimenzování, který je použit v programu Kapilární rohože je platný pro chladicí a otopné stropy. Na tomto místě je nutné poznamenat, že stěny, podlaha a strop disponují odlišnými hodnotami přestupu tepla konvekcí a tudíž i jejich chladicí a otopné výkony se liší. Strana 12

13 4. Popis programu 4.1. Úvodní okno programu Při startu programu se zobrazí úvodní okno s informacemi o programu (viz Obr. 5). Pro pokračování v práci s programem klikněte na tlačítko Pokračuj. Obr. 5 Zobrazení úvodního okna programu 4.2. Uživatelské rozhraní Kliknutím na tlačítko Pokračuj na úvodním okně dojde ke spuštění vlastního programu. Po spuštění programu je většina příkazů na formuláři neaktivní (Obr. 6). Pro aktivování formuláře je nutné otevřít databázi s uloženým projektem (Obr. 7), nebo založit nový projekt. Nové projekty se ukládají standardně do adresáře C:\Program Files\VZTech\PROJEKTY kde je umístěna i zkušební databáze Pokus.mdb. Po otevření databáze s uloženým projektem je nutné potvrdit formuláře Nastavení výpočtu (Obr. 8) a Informace o projektu (Obr. 9), které se postupně zobrazují. Zatímco údaje zadávané do formuláře Nastavení výpočtu jsou povinná, údaje ve formuláři Informace o projektu slouží pouze k identifikaci při tiskových úlohách a není nutné je zadávat. Cesta s názvem projektu se zobrazí v levé spodní liště stavového řádku. Na Obr. 10 je pak znázorněn výchozí formulář, který slouží k ovládání programu. Výchozí formulář obsahuje nabídkové menu textové pole se seznamem místností vícenásobnou stránku s kartami stavový informační řádek Strana 13

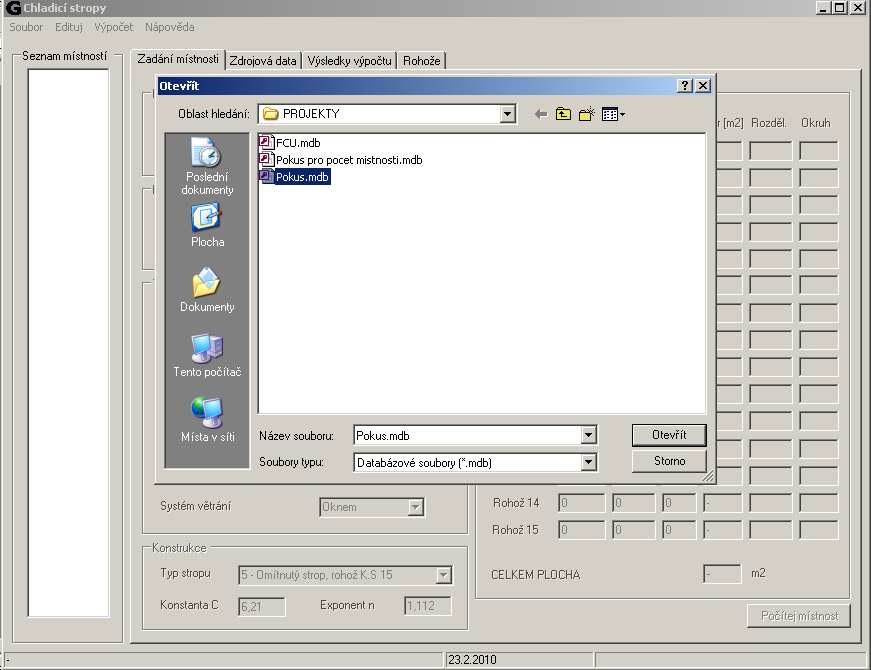

14 Obr. 6 Neaktivní hlavní formulář programu Chladicí stropy 1.01, který se zobrazí po spuštění programu Obr. 7 Otevření projektu Strana 14

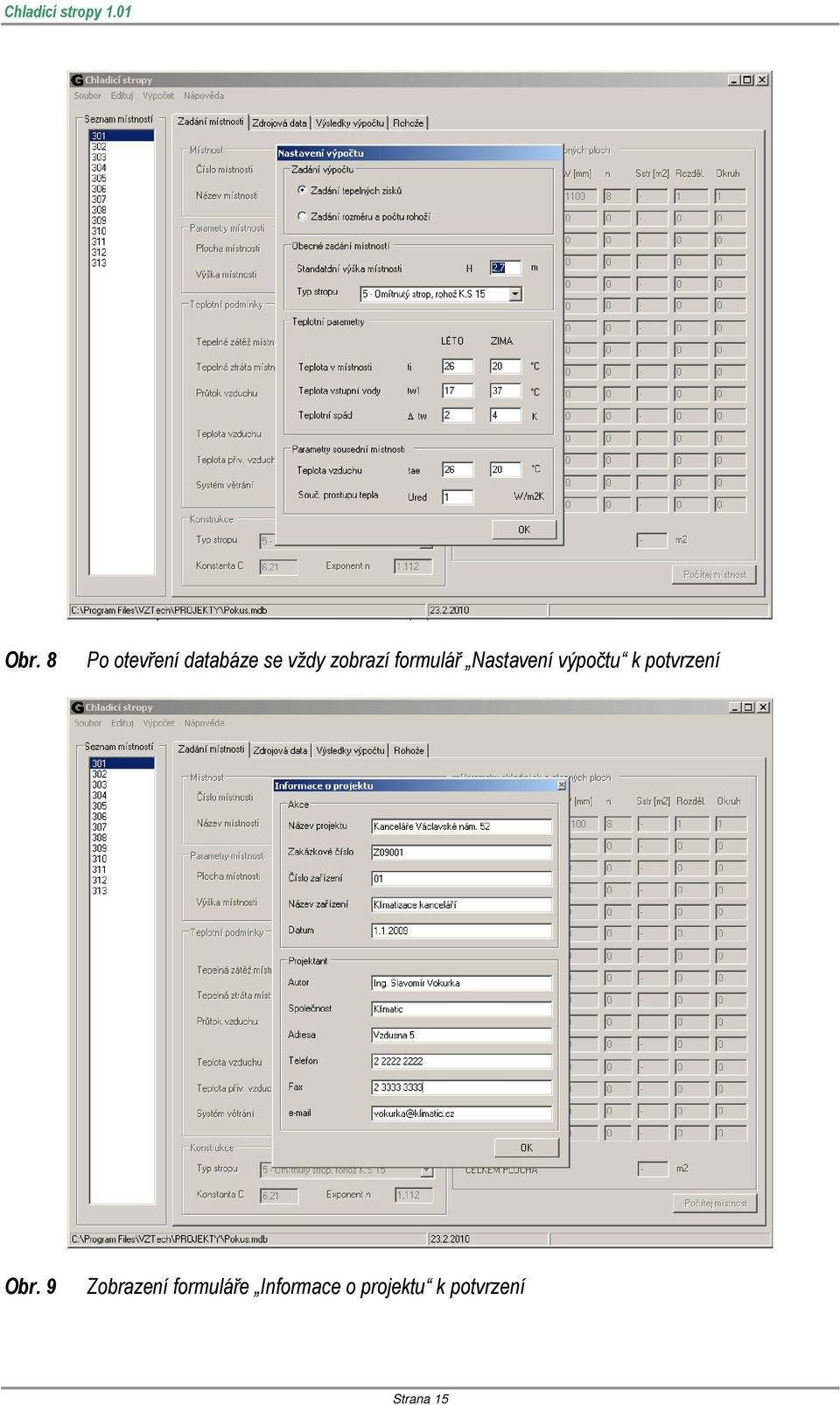

15 Obr. 8 Po otevření databáze se vždy zobrazí formulář Nastavení výpočtu k potvrzení Obr. 9 Zobrazení formuláře Informace o projektu k potvrzení Strana 15

16 Obr. 10 Hlavní (výchozí) formulář programu s aktivovanými poli pro zadávání Nabídkové menu Nabídkové menu obsahuje čtyři rozbalovací menu Soubor, Edituj, Výpočet a Nápověda (Obr. 11). Menu Soubor obsahuje základní příkazy, které slouží k vytvoření nového projektu, jeho otevření a uložení. V menu je možné zadávat informace o projektu a rovněž jsou zde umístěny příkazy pro tisk a náhled před tiskem. Menu Edituj slouží pro přidání, či odebrání místnosti z databáze. Menu Výpočet obsahuje příkaz nastavení výpočtu, který spustí formulář do kterého se zadávají obecné zadávací hodnoty. Dále menu obsahuje příkazy pro výpočet a export výsledků. Menu Nápověda slouží pro otevření nápovědy ve formádu *.pdf. Strana 16

17 Obr. 11 Rozbalená menu programu Textové pole se seznamem místností Na levé straně formuláře je umístěno textové pole se seznamem místností Obr. 6. Seznam se naplní po načtení databáze, nebo se postupně plní, či vyprazdňuje při přidávání resp. odebírání místností během zadávání projektu Vícenásobná stránka s kartami Hlavní částí formuláře je vícenásobná stránka s kartami. První kartu tvoří záložka Zadání místnosti, která obsahuje pole pro zadání parametrů místnosti Obr. 10. Bez vyplnění všech polí výpočet nebude fungovat, proto například při přidání nové místnosti, program automaticky vyplní některá pole (např. hodnotou nula), tak aby toto nemusel provádět projektant. Karta Zdrojová data (Obr. 12) zobrazuje databázi místností, tak jak ve skutečnosti vypadá. I zde je možné provádět změny v zadání místností, ale seznam místností je zde uveden spíše pro možnost seřazení dat, např. podle čísla místnosti atp. Data lze seřadit kliknutím na záhlaví daného sloupce např. k seřazení seznamu místností dle jejich čísla klikněte na záhlaví Místnost. Strana 17

18 Karta Výsledky výpočtu (Obr. 13) obsahuje vypočítané hodnoty a slouží pro kontrolu výpočtu konkrétní místnosti. Je možné zde sledovat, zda výpočet chladicího, nebo otopného výkonu stropu odpovídá potřebě (platí pouze při zadání tepelné zátěže a tepelné ztráty). Po spuštění výpočtu pro celou budovu se v dolním textovém poli zobrazí výsledky pro všechny místnosti vč. barevného rozlišení, které udává zda je systém poddimenzován (červeně), předimenzován (modře), či zda je výpočet v pořádku (černě). Karta Rohože (Obr. 14) pak zobrazuje výsledky ve formě seznamu použitých rohoží, seznam okruhů a seznam rozdělovačů. Obr. 12 Karta Zdrojová data Strana 18

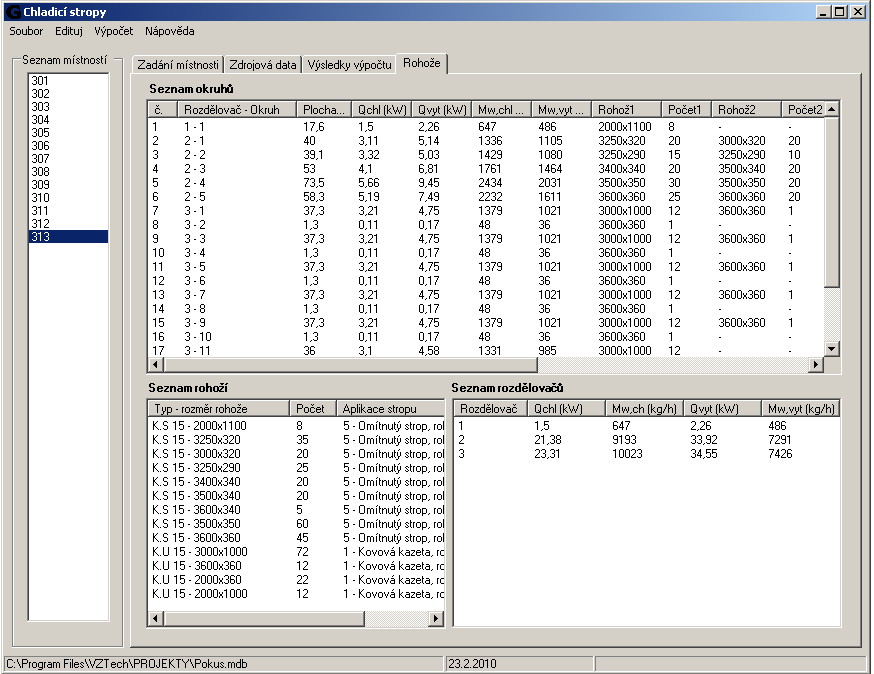

19 Obr. 13 Karta Výsledky výpočtů Obr. 14 Karta Rohože Strana 19

20 Stavový řádek V dolní části hlavního formuláře Obr. 10 je vidět stavový řádek s úplnou cestou k otevřenému projektu, dále je zde uveden datum a v pravé části je možné sledovat průběh výpočtu Informace o projektu Formulář Informace o projektu na Obr. 15 slouží k zadání obecných údajů o projektu. Tyto informace neslouží k výpočtu a jsou pouze informativní a nepovinné. Informace o projektu slouží k identifikaci projektu a používají se pouze pro tiskovou úlohu. Obr. 15 Formulář Informace o projektu 4.4. Nastavení výpočtu Formulář Nastavení výpočtu (Obr. 16) slouží pro zadání hodnot, které se během výpočtu nemění, nebo hodnot výchozích. Údaje zadávané do tohoto formuláře jsou povinné. Jako první je na formuláři umístěna volba, zda ve výpočtu bude zadána tepelná zátěž (volba: Zadání tepelných zisků), nebo zda bude výpočet proveden pouze na základě zadání rozměrů a počtu rohoží (volba: Zadání rozměru a počtu rohoží). Pro výpočet je však vždy nutné zadat tepelnou ztrátu místnosti. Další hodnoty, které se zadávají v Nastavení výpočtu a které se během výpočtu nemění: referenční teplota v místnosti ti pro léto a zimu, teplota vstupní vody tw1 pro chlazení v létě a vytápění v zimě, teplotní spád tw pro chlazení v létě a vytápění v zimě, teplota vzduchu v místnosti nad stropem tae pro chlazení v létě a vytápění v zimě, redukovaný součinitel prostupu tepla Ured. a hodnoty výchozí, které při každém zadání místnosti budou vloženy do karty Zadání místnosti výška místnosti H, typ použité rohože. Strana 20

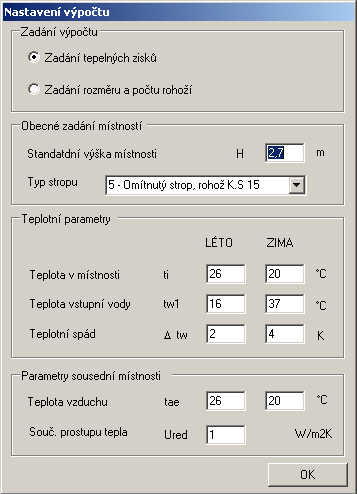

21 Po otevření projektu a před vlastním výpočtem je nutné vždy zvolit zda bude budova počítána na základě zadání tepelné zátěže, či na základě zadání pouze rozměrů rohoží! Tuto informaci nelze uložit do databáze! Obr. 16 Formulář Nastavení výpočtu 4.5. Zadání místnosti Pro dimenzování chladicích stropů je nutné, tak jako u dimenzovaní jakéhokoliv jiného klimatizačního zařízení, znát vstupní parametry výpočtu, které se zadávají společně s obecnou informací o místnosti na kartě Zadání místnosti (Obr. 10). Jedná se o číslo a název místnosti, geometrie místnosti výška h a plocha S, požadovaná teplota vzduchu v místnosti ti pro léto a zimu, vnitřní a vnější citelná tepelná zátěž prostoru Qci a Qce, tepelná ztráta místnosti Qz, průtok a teplota přiváděného vzduchu V a tp, systém větrání, typ použitých rohoží (zadání konstant C a n), rozměry rohoží B x H a jejich počet n (dle požadavku možnost zadat až 15 rozměrů rohoží), číslo rozdělovače a okruhu Zpracování databáze místností Nový projekt Chce-li projektant založit nový projekt klikne v menu Soubor na příkaz Nový projekt Po kliknutí se zobrazí okno pro zadání názvu akce (Obr. 17). Pod tímto názvem se založí nová, prázdná databáze místností do adresáře: C:\Program Files\VZTech\PROJEKTY Strana 21

22 Obr. 17 Okno pro zadání názvu nového projektu Nyní je možné začít se zadáváním projektu. Nejprve budete vyzváni k zadání Nastavení výpočtu, což jsou povinné údaje, neboť bez nich nemůže být proveden výpočet. V průběhu zadávání projektu je možné se k nastavení výpočtu samozřejmě kdykoliv vrátit a změnit ho. Informace o projektu jsou nepovinné a zadat je můžete kdykoliv při běhu programu. Po té je možné vkládat popř. mazat místnosti příkazem Přidej místnost resp. Uber místnost v menu Edituj, nebo prostřednictvím místní nabídky v seznamu místností Komunikace mezi uživatelským rozhraním a databází Pokud je projekt otevřen je možné přidávat jednotlivé místnosti. Pro přidání nové místnosti do projektu klikněte na Přidej místnost v menu Edituj. Některá pole budou vyplněná přednastavenými hodnotami, které jste zadali ve formuláři Nastavení výpočtu. Při zadání místnosti je nutné pamatovat na skutečnost, že všechna pole musí obsahovat platné hodnoty (pole nesmí být prázdná). Z tohoto důvodu jsou některá pole předvyplněna tak, aby se projektant nemusel touto prací zdržovat. Mazání místností je možné provádět příkazem Odeber místnost v menu Edituj. Příkaz odstraní vybranou místnost ze seznamu místností. Změny v databázi se projeví až po uložení projektu, tj. po aktualizaci zdrojových dat. Příkazy Přidej místnost a Odeber místnost jsou rovněž umístěny v místní nabídce v seznamu místností. Pro vyvolání místní nabídky klikněte pravým tlačítkem myši na seznam místností (Obr. 18). Projekt se ukládá automaticky při uzavření programu přes příkaz Zavřít v menu Soubor. Pokud jste zvyklí programy uzavírat jinak, než uvedeným způsobem, je dobré projekt nejprve uložit příkazem Uložit, který je umístěn rovněž v menu Soubor. Tímto příkazem se aktualizují data v databázi místností a po té je možné program bez obav uzavřít. Upozornění: Maximální počet místností, které lze do programu zadat, resp. počet místností s kterým pracuje tisková úloha je omezen a je 100. Strana 22

23 Obr. 18 Místní nabídka v seznamu místností 4.7. Výpočet Výpočet jedné místnosti V případě, že jsou zadány všechny parametry potřebné k výpočtu (viz kapitola 4.5) je možné provést vlastní výpočet místnosti. V případě, že některá z buněk je prázdná, objeví se chybové hlášení. Výpočet lze spustit buď tlačítkem Počítej místnost, které je umístěno na kartě Zadání místnosti (Obr. 10), s použitím menu Výpočet (Obr. 11), nebo prostřednictvím místní nabídky v seznamu místností (Obr. 18), kde jsou umístěny stejné příkazy. Výsledky výpočtu pro vybranou místnost je možné si prohlédnout na kartě Výsledky výpočtu. Pokud je výpočet realizován na základě zadání tepelné zátěže, je na kartě zobrazeno i hlášení o správnosti návrhu Výpočet pro celou budovu V případě, že jsou do databáze zadány již všechny místnosti (není podmínkou), je možné zpracovat výpočet pro celou budovu. K tomuto účelu slouží příkaz Počítej budovu v menu Výpočet. Výsledky výpočtu jednotlivých místností vč. hlášení o stavu návrhu se zobrazí v textovém poli na kartě Výsledky výpočtu (Obr. 13). Místnosti jsou zde zobrazeny v pořadí, v jakém byly zadávány do databáze. Pokud chce mít projektant místnosti seřazené např. dle čísla místnosti, musí na kartě Zdrojová data kliknout na záhlaví sloupce Místnost a data se seřadí. Na kartě Rohože (Obr. 14) je zobrazen soupis použitých rohoží, seznam okruhů a seznam rozdělovačů v daném projektu Chybová hlášení programu Při zadávání rozměrů kapilárních rohoží je doporučeno řídit se výrobní řadou (viz Tab. 2). Pokud jsou do projektu zadány nestandardní rozměry zobrazí se, po provedení výpočtu místnosti, vždy okno s upozorněním na uvedenou skutečnost (Obr. 19). Strana 23

24 Obr. 19 Upozornění na použití nestandardních rozměrů rohoží 4.8. Tisková úloha Aktuální verze programu umožňuje tisk výsledků. Tisk probíhá po zvolených stránkách s tím, že každá stránka obsahuje jiný druh informací tak, aby bylo možné vytisknout pouze žádaná data. Výsledky jsou členěny následovně: 1) Seznam místností 2) Seznam okruhů 3) Seznam rohoží v okruzích 4) Seznam rozdělovačů 5) Seznam rohoží Obr. 20 Volba tiskové úlohy Náhled před tiskem Před vlastním tiskem je možné si tištěné stránky prohlédnout v náhledu viz Obr. 21. K tomu slouží příkaz Náhled v menu Soubor. Obr. 21 Náhled před tiskem Strana 24

25 Tisk Vlastní tisk se pak spustí standardním způsobem přes menu Soubor příkazem Tisk na základě kterého se zobrazí formulář pro tisk (Obr. 22). Obr. 22 Spuštění tiskové úlohy 4.9. Export dat do Excelu Aktuální verze programu umožňuje rovněž export všech dat resp. výsledků do programu Excel. K tomuto účelu slouží příkaz Export výsledků v nabídkovém menu Výpočet. Po spuštění příkazu se zobrazí dialogové okno pro uložení dat v textovém formátu (Obr. 23). Zadejte název souboru, pod kterým budou data uložena. Data v textovém formátu pak lze otevřít v programu Excel. Po uložení dat spusťte program Excel a otevřete uložený textový soubor. Klikněte na Otevřít zadejte v poli Soubory typu možnost Všechny soubory *.*, tak aby se nabídly i soubory textového typu. Najděte v adresáři požadovaný textový soubor a klikněte na tlačítko Otevřít. Dále postupujte podle Obr. 25. Obr. 23 Export dat do textového souboru Strana 25

26 Obr. 24 Otevření textového souboru v Excelu Strana 26

27 Obr. 25 Postup při otevírání textového souboru v Excelu 5. Literatura [1] Beka Product Data Sheets - Technical information, Projekční podklady dostupné z domovských stránek: [2] G-term Info Express, o. z. G-term, Hennlich Industrietechnik, č.6, Dostupné z: < [3] ZMRHAL V. Zkoušení a dimenzování chladicích stropů, In Vytápění, větrání, instalace, 2007, roč. 16, č.2, s [4] ČSN EN 14240: 2004 Ventilation for Buildings Chilled ceilings Testing and rating. Český normalizační institut Strana 27
