1 Ultrazvuková defektoskopie M. Kreidl, R. Šmíd, V. Matz, S. Štarman Praha 2011

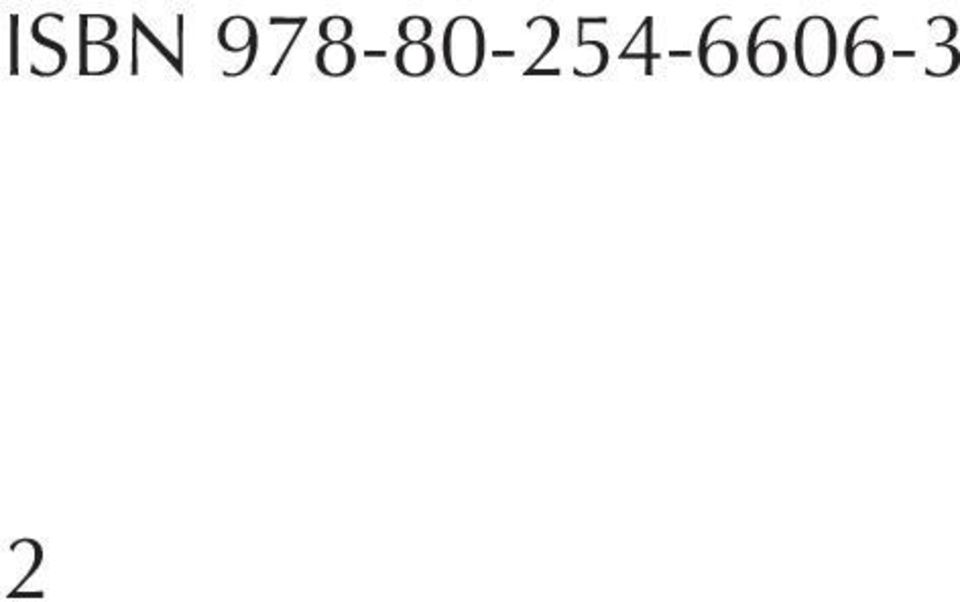

2 ISBN

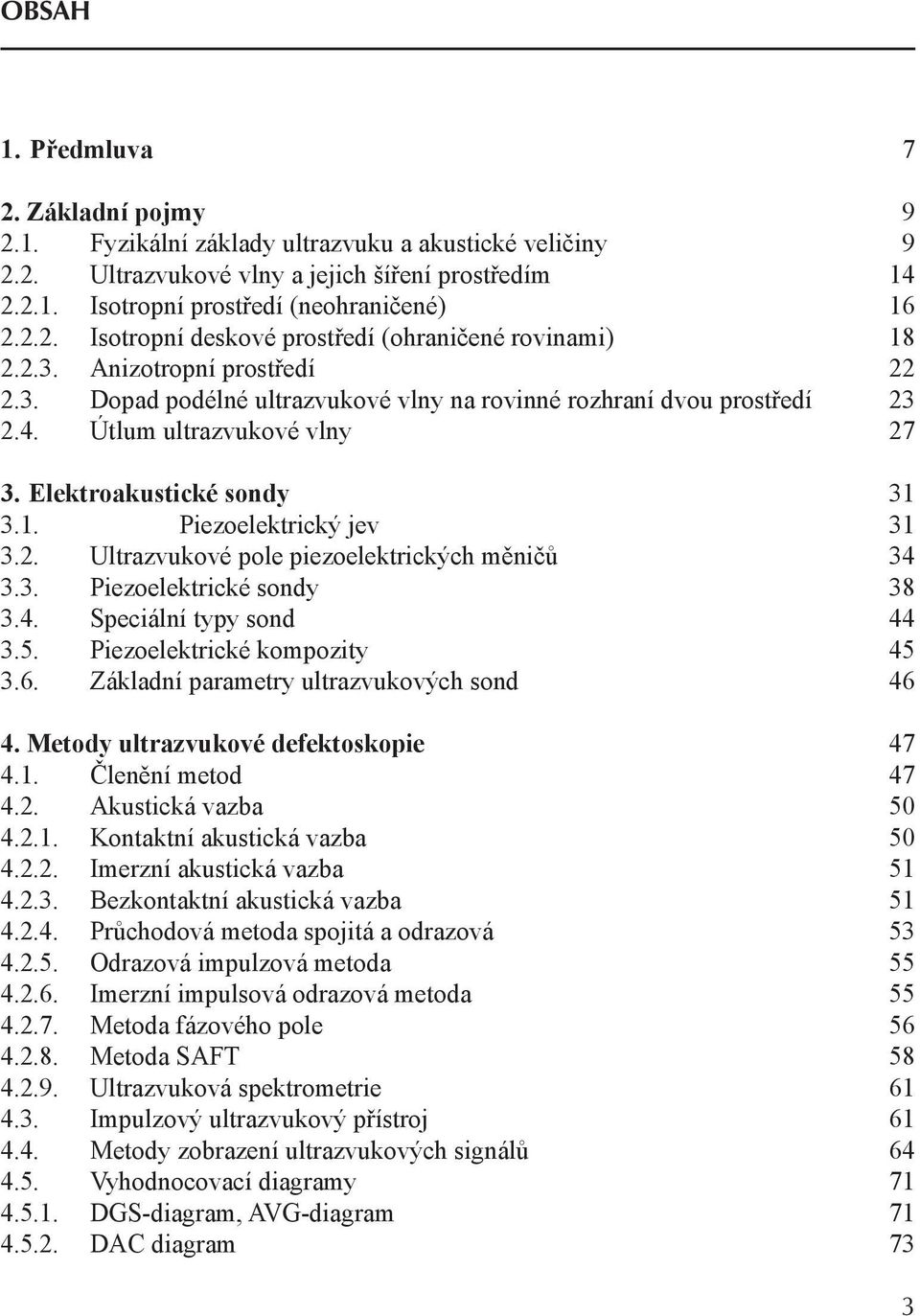

3 OBSAH 1. Předmluva 7 2. Základní pojmy Fyzikální základy ultrazvuku a akustické veličiny Ultrazvukové vlny a jejich šíření prostředím Isotropní prostředí (neohraničené) Isotropní deskové prostředí (ohraničené rovinami) Anizotropní prostředí Dopad podélné ultrazvukové vlny na rovinné rozhraní dvou prostředí Útlum ultrazvukové vlny Elektroakustické sondy Piezoelektrický jev Ultrazvukové pole piezoelektrických měničů Piezoelektrické sondy Speciální typy sond Piezoelektrické kompozity Základní parametry ultrazvukových sond Metody ultrazvukové defektoskopie Členění metod Akustická vazba Kontaktní akustická vazba Imerzní akustická vazba Bezkontaktní akustická vazba Průchodová metoda spojitá a odrazová Odrazová impulzová metoda Imerzní impulsová odrazová metoda Metoda fázového pole Metoda SAFT Ultrazvuková spektrometrie Impulzový ultrazvukový přístroj Metody zobrazení ultrazvukových signálů Vyhodnocovací diagramy DGS-diagram, AVG-diagram DAC diagram 73 3

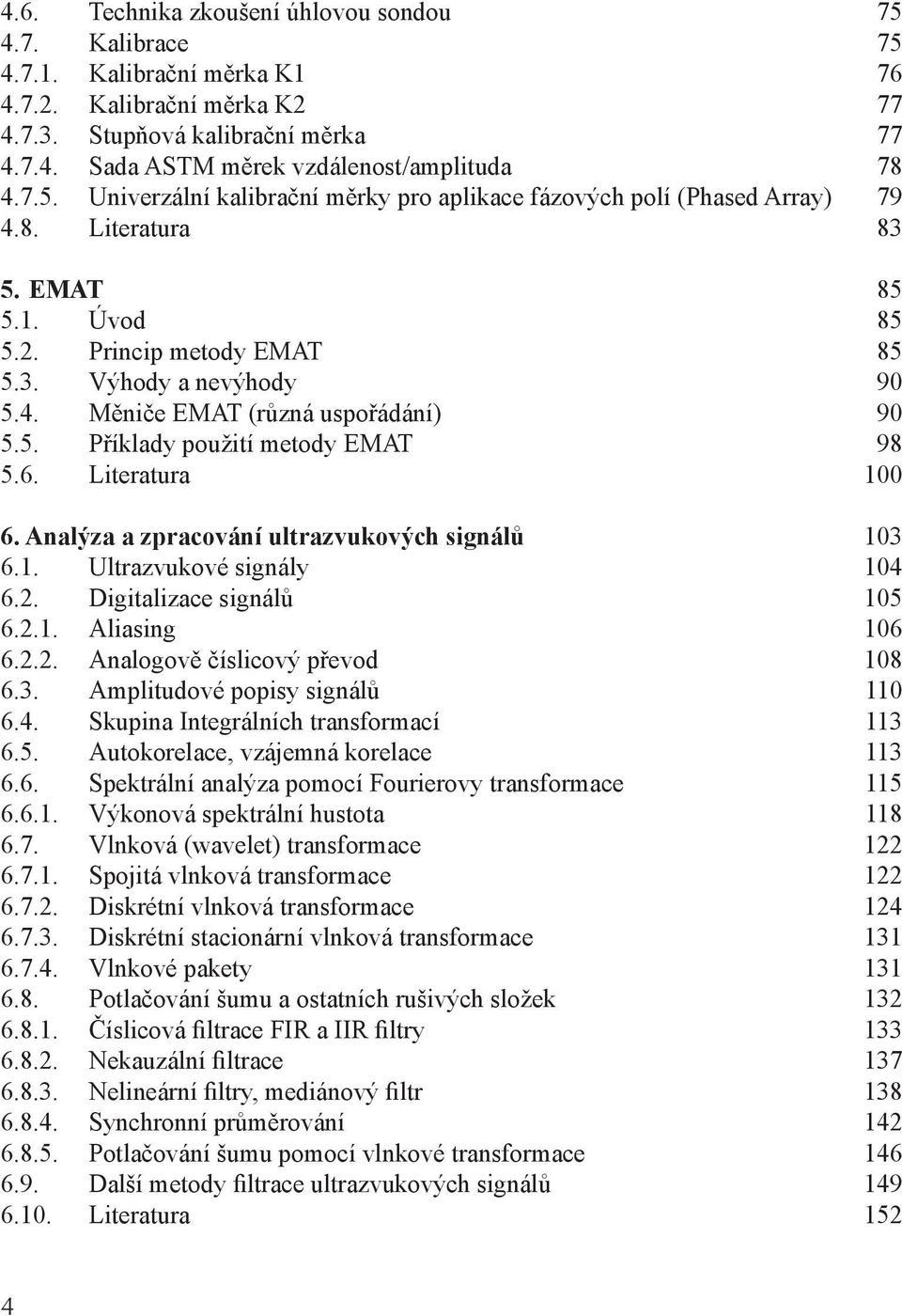

4 4.6. Technika zkoušení úhlovou sondou Kalibrace Kalibrační měrka K Kalibrační měrka K Stupňová kalibrační měrka Sada ASTM měrek vzdálenost/amplituda Univerzální kalibrační měrky pro aplikace fázových polí (Phased Array) Literatura EMAT Úvod Princip metody EMAT Výhody a nevýhody Měniče EMAT (různá uspořádání) Příklady použití metody EMAT Literatura Analýza a zpracování ultrazvukových signálů Ultrazvukové signály Digitalizace signálů Aliasing Analogově číslicový převod Amplitudové popisy signálů Skupina Integrálních transformací Autokorelace, vzájemná korelace Spektrální analýza pomocí Fourierovy transformace Výkonová spektrální hustota Vlnková (wavelet) transformace Spojitá vlnková transformace Diskrétní vlnková transformace Diskrétní stacionární vlnková transformace Vlnkové pakety Potlačování šumu a ostatních rušivých složek Číslicová filtrace FIR a IIR filtry Nekauzální filtrace Nelineární filtry, mediánový filtr Synchronní průměrování Potlačování šumu pomocí vlnkové transformace Další metody filtrace ultrazvukových signálů Literatura 152 4

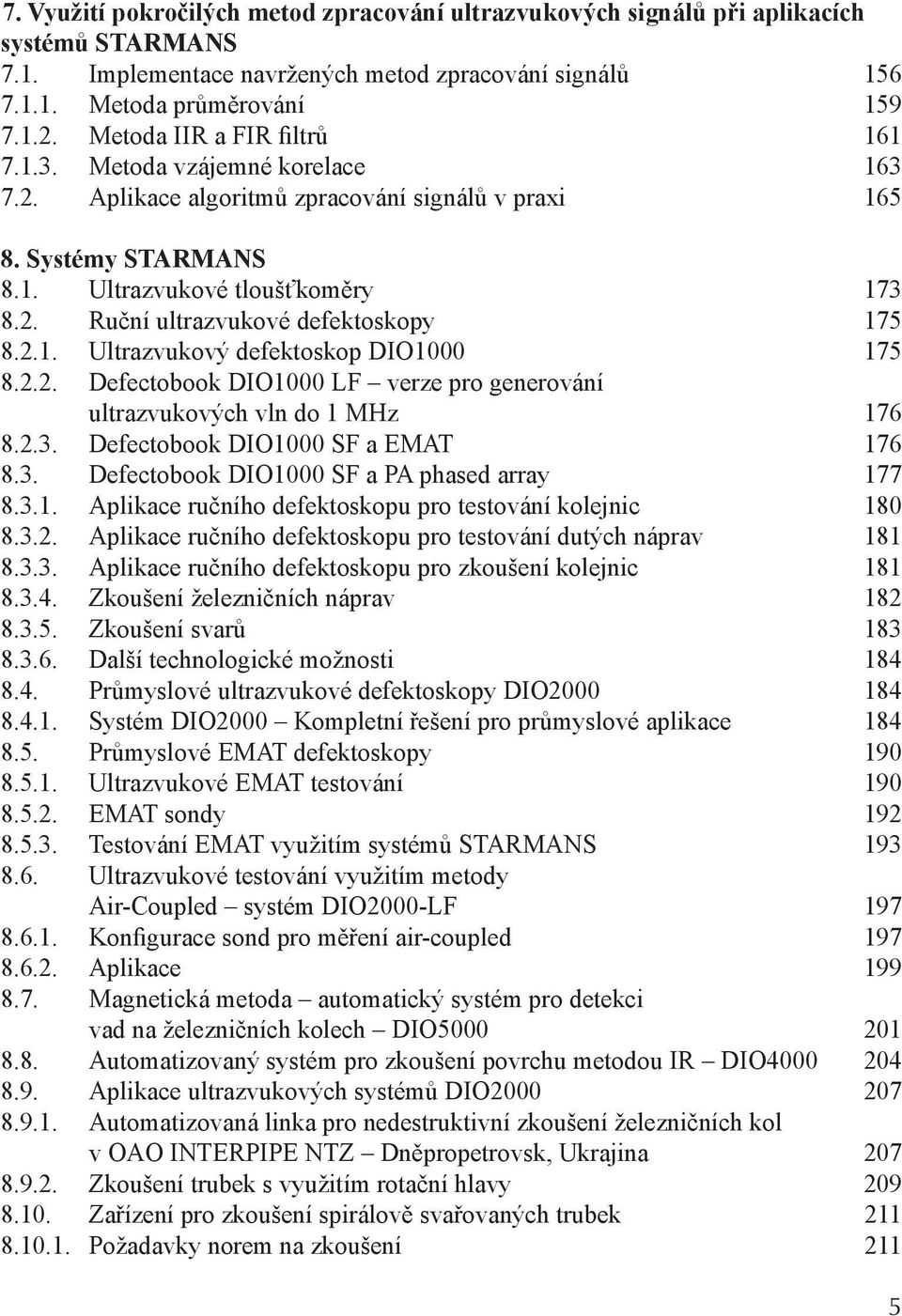

5 7. Využití pokročilých metod zpracování ultrazvukových signálů při aplikacích systémů STARMANS 7.1. Implementace navržených metod zpracování signálů Metoda průměrování Metoda IIR a FIR filtrů Metoda vzájemné korelace Aplikace algoritmů zpracování signálů v praxi Systémy STARMANS 8.1. Ultrazvukové tloušťkoměry Ruční ultrazvukové defektoskopy Ultrazvukový defektoskop DIO Defectobook DIO1000 LF verze pro generování ultrazvukových vln do 1 MHz Defectobook DIO1000 SF a EMAT Defectobook DIO1000 SF a PA phased array Aplikace ručního defektoskopu pro testování kolejnic Aplikace ručního defektoskopu pro testování dutých náprav Aplikace ručního defektoskopu pro zkoušení kolejnic Zkoušení železničních náprav Zkoušení svarů Další technologické možnosti Průmyslové ultrazvukové defektoskopy DIO Systém DIO2000 Kompletní řešení pro průmyslové aplikace Průmyslové EMAT defektoskopy Ultrazvukové EMAT testování EMAT sondy Testování EMAT využitím systémů STARMANS Ultrazvukové testování využitím metody Air-Coupled systém DIO2000-LF Konfigurace sond pro měření air-coupled Aplikace Magnetická metoda automatický systém pro detekci vad na železničních kolech DIO Automatizovaný systém pro zkoušení povrchu metodou IR DIO Aplikace ultrazvukových systémů DIO Automatizovaná linka pro nedestruktivní zkoušení železničních kol v OAO INTERPIPE NTZ Dněpropetrovsk, Ukrajina Zkoušení trubek s využitím rotační hlavy Zařízení pro zkoušení spirálově svařovaných trubek Požadavky norem na zkoušení 211 5

6 Uspořádání ultrazvukových sond Nosič ultrazvukových sond pro zkoušení spirálových trubek Takty pro konfigurace sond X a K Příklad uspořádání sond pro automatové zkoušení svarů spirálově svařovaných trubek (SHELL) 214 Příloha

7 KAPITOLA 1 Předmluva Metoda ultrazvukové defektoskopie je založená na změnách prostupnosti a odrazivosti ultrazvukové vlny vlivem necelistvosti v materiálu. Tato kniha se zabývá soudobým stavem ultrazvukové defektoskopie. Nedestruktivní ultrazvukové metody testování včetně automatizace zkušebních postupů vyžadují nejen praktické zkušenosti, ale také základní teoretické znalosti o fyzikálních jevech, které při testování probíhají. Kniha není psána pro účely kvalifikace a certifikace pracovníků nedestruktivního zkoušení ultrazvukem a to jak v rovině obecných principů tak v oblasti nedestruktivních zkoušek odlitků, výkovků, svařovaných výrobků, trubek a potrubí apod., nicméně může být užitečnou příručkou jak pro pracovníky v ultrazvukové defektoskopii, tak pro lektory kurzů a je vhodná i pro pedagogy a studenty na všech úrovních. Dnes, kdy je technická diagnostika samostatným vědeckým oborem, se pracovník v defektoskopii nespokojí s pouhou detekcí a lokalizací existující závady, ale vyžaduje přesnou specifikaci závady (např. typ trhliny v materiálu, rozsah poškození převodového kola apod.). Z tohoto důvodu je nutné naměřené údaje digitalizovat a výsledky měření analyzovat s využitím pokročilých, v knize uvedených, metod zpracování naměřeného ultrazvukového signálu. Autoři knihy předpokládají základní znalosti středoškolské matematiky, fyziky a elektrotechniky. 7
