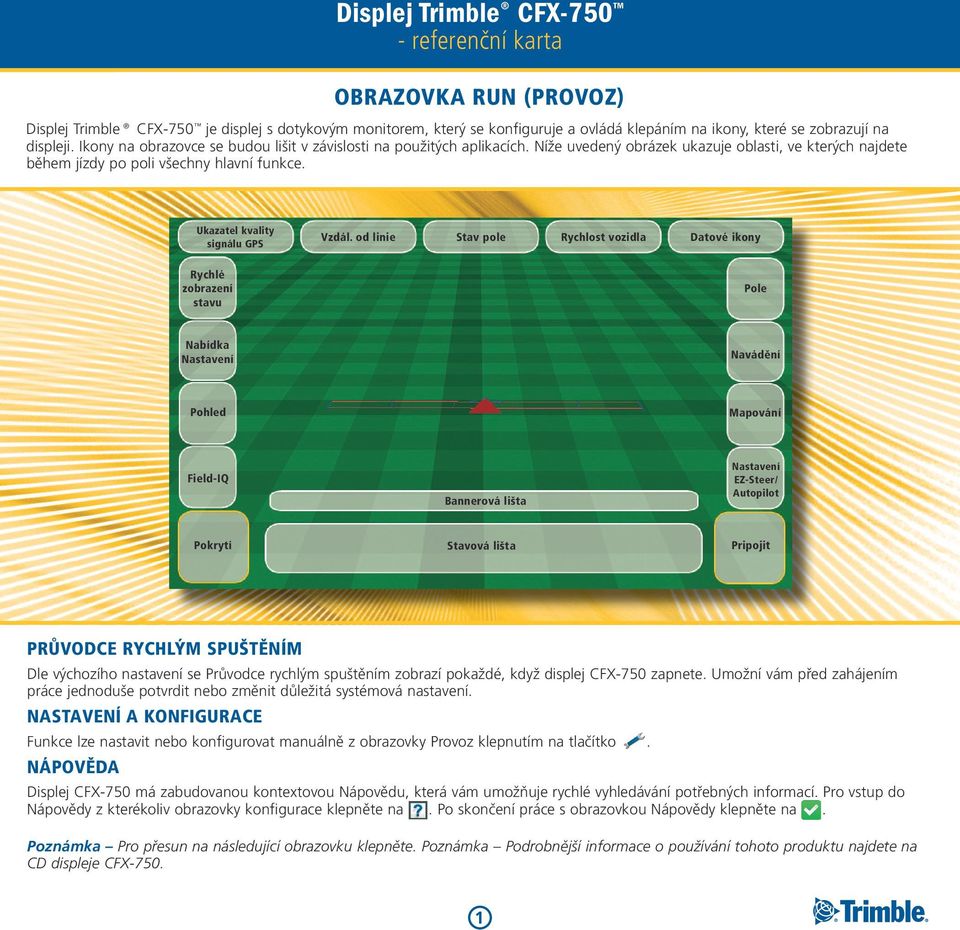

1 Displej Trimble CFX referenční karta ORZOVK RUN (PROVOZ) Displej Trimble CFX-750 je displej s dotykovým monitorem, který se konfiguruje a ovládá klepáním na ikony, které se zobrazují na displeji. Ikony na obrazovce se budou lišit v závislosti na použitých aplikacích. Níže uvedený obrázek ukazuje oblasti, ve kterých najdete během jízdy po poli všechny hlavní funkce. Ukazatel kvality signálu GPS Vzdál. od linie Stav pole Rychlost vozidla Datové ikony Rychlé zobrazení stavu Pole Nabídka Nastavení Navádění Pohled Mapování Field-IQ Nastavení EZ-Steer/ utopilot annerová lišta Pokrytí Pripojit Stavová lišta PRŮVODCE RYCHLÝM SPUŠTĚNÍM Dle výchozího nastavení se Průvodce rychlým spuštěním zobrazí pokaždé, když displej CFX-750 zapnete. Umožní vám před zahájením práce jednoduše potvrdit nebo změnit důležitá systémová nastavení. NSTVENÍ KONFIGURCE Funkce lze nastavit nebo konfigurovat manuálně z obrazovky Provoz klepnutím na tlačítko. NÁPOVĚD Displej CFX-750 má zabudovanou kontextovou Nápovědu, která vám umožňuje rychlé vyhledávání potřebných informací. Pro vstup do Nápovědy z kterékoliv obrazovky konfigurace klepněte na. Po skončení práce s obrazovkou Nápovědy klepněte na. Poznámka Pro přesun na následující obrazovku klepněte. Poznámka Podrobnější informace o používání tohoto produktu najdete na CD displeje CFX

2 Systémové ikony Ikony aplikace Ikony navádění Ikona Popis Ikona Popis Ikona Popis Nastavení systému a displeje Manuální ovládání sekcí Volba vzoru navádění Nastavení EZ-Steer Nastavení GPS / GLONSS Konfigurace dat Vestavěná nápověda displeje Obrazovky konfigurace přístupu Následující stránka O stránku zpět Zrušit změny Schválit / uložit změny Odstranit Informace o stavu Upravit prvek Menu Konfigurovat Průvodce nastavením Ikony mapování Ikona Popis Vlastnost mapové čáry Mapovat strom (bodový prvek) Mapovat skálu (bodový prvek) Konfigurace mapování Vlastnost plochy utomatické ovládání sekcí Požadovaná dávka Vypnutí ovládání sekce Přihlášení k pokrytí Odhlášení od pokrytí Ikony prohlížení Ikona Popis Zapnout vstup externího videa Externí video na celou obrazovku Posunout náhled Pohled dozadu obrazovky Provoz Pohled z nadhledu obrazovky Provoz Přiblížení Oddálení Ikony informací Ikona Popis Dokončení nastavení Kritické varování Obecná výstraha Informace Pozastavit navádění Posunout doleva Posunout doprava Záznam vzorce navádění FreeForm Nastavení bodu Nastavení bodu Spustit záznam výběžku Pozastavit záznam souvrati Ukončit záznam souvrati Nelze zapnout automatické navádění Připraven k zapnutí automatického navádění utomatické navádění zapnuto Zvýšení agresivity automatického navádění Snížení agresivity automatického navádění Posunout čáru Následující čára 2

3 MODELY NVÁDÌNÍ pøímka / + FreeForm (volná linie) Vytváøí pøímou linii navádìní. Pro model pøímka oznaète bod na zaèátku prvního zábìru a bod na jeho konci. Pro model + oznaète bod na zaèátku prvního zábìru a stanovte smìr (azimut) jízdy. Výchozí nastavení smìru je totožné se smìrem pøedchozí linie. Model navádění FreeFormTM (volná linie) vytváří naváděcí křivky a přímé linie pro pozemky jakéhokoliv tvaru. Model FreeForm zaznamenává přesně trasu, kterou projíždíte, a podle ní vytváří další záběr. Ujistěte se, že zaznamenáváte trasu jízdy, aby Vás systém mohl v dalším záběru navádět. Pokud zaznamenáváte trasu jízdy, je vidět červená linie za symbolem vozidla a ikona záznamu FreeForm je zelená. Systém Vás pak navede do dalšího záběru. Pivot Souvrať + Oznaète bod, jeïte paralelnì s obvodem pivotu a na konci jízdy oznaète bod. Nejlepších výsledkù dosáhnete kopírováním stopy vnìjšího kola ramene pivotu. Pozn.: Pokud chcete postupovat ze støedu pivotu smìrem k vnìjšímu okraji, musí mít první jízda polomìr nejménì jako dvojnásobek šíøky zábìru a délka oblouku musí být minimálnì ètyønásobkem šíøky zábìru. Přímé linie automaticky vyplní tvar pozemku ohraničený souvraťovou jízdou. Zadejte počet souvrať. jízd. Zahajte souvrať. jízdu, při jízdě po souvrati označte body,, dokončete první souvrať návratem do výchozího kruhu a nechte se navádět na další souvrať. jízdu, nebo stiskněte pro ukončení souvrati. Pozn.: Druhá a další souvrať. jízdy kopírují tvar první souvrati. jednoduchá souvrať vícenásobná souvrať Identická křivka daptivní křivka Navádění probíhá podle tvaru trasy prvního záběru. Jakékoli vybočení ze směru ve druhém a dalších záběrech se nepřenáší do trasy dalšího záběru. Označte bod, jeďte první záběr a na jeho konci označte bod. Navádění probíhá podle tvaru trasy předchozího záběru. Při nastavení: utom. detekce otáčení = Zap. Nový záběr se vytváří automaticky po otočení. utom. detekce otáčení = Vyp Pro vytvoření nového záběru musíte na konci každého záběru znovu označit bod. 3

4 Nastavení kvality GPS Displej CFX-750 vždy poskytuje co nejpřesnější možnou polohu, nicméně můžete zvolit minimální provozní limity navádění. Pro nastavení úrovně výkonu GNSS povoleného pro provoz, klepněte na, klepněte na a pak klepněte na, dokud se nezobrazí obrazovka Kvalita polohy. Mapování Pro aktivaci funkce mapování klepněte na tlačítko na obrazovce Provoz. Lišta mapování obsahuje ikony odpovídající bodu, čáře a funkcím plochy, které lze pro pole zaznamenat a uložit. Funkce plochy lze použít pro mapování oblastí vyloučení pro ovládání sekcí. Lišty Voleb Možností Priorita přesnosti Vyvážená kvalita Priorita dostupnosti Pro operace vyžadující maximální přesnost, jako je sázení plodin do řádků a sypání do řádků. Poznámka - Společnost Trimble doporučuje tuto volbu pro ideální aplikace průchodu nebo sypání do řádků. Pro obětování potenciální přesnosti ve prospěch mírného prodloužení doby použití. Pro další prodloužení doby použití s vyšším potenciálem snížené přesnosti. Poznámka - Tato volba někdy obětuje trochu přesnosti ve prospěch vyšší dostupnosti či doby běhu. Tato volba může přesto dosáhnout maximální úrovně přesnosti platné po váš zdroj oprav. Pokud vyberete tuto možnost při použití oprav RTK, systém může využít pozice větší než 1. mezikrokovou přesnost. Pro konfiguraci voleb mapování pro vzdálenost zón varování a polohy nahrávání, klepněte na, klepněte na a následně klepněte na. Nastavte předvolby mapování pro bod, čáru nebo plochu. INDIKÁTORY STVU Na hlavní obrazovce jsou dva stavové indikátory: ikona Stav satelitù ikona Stav jednotky US dobrý signál signál mino požadované nastavení žádný signál vložen a pøipraven stahování nepøístupný Pokud: US flash disk není vložen, US ikonka se nezobrazuje. 4

5 VYTVOŘENÍ POLE 1. 1 Na obrazovce Run (Provoz), klepněte na Field Rozhodněte, zda si přejete zaznamenat hranice Po dokončení práce se stávajícím polem, klepněte na Yes (no) Proveďte potvrzení nebo změnu jména Client (Podnik), Farm (Středisko), Field (Pole) nebo Event (Událost), které se budou používat. 3 Vyberte možnost Create New Field (Vytvořit nové pole) V případě potřeby zadejte informace o Record Keeping (Záznam dat) (například číslo EP a rychlost větru). 4 Na obrazovce Create New Field (Vytvořit nové pole) proveďte potvrzení nebo změnu Pattern Type (Modelu navádění) a Implement Setup(Nastavení parametru nářadí) S vozidlem v pozici na začátku záběru, nastavte bod na konci záběru nastavte bod. Poznámka Pro přesun na následující obrazovku klepněte na. 5

6 Displej Trimble CFX referenční karta Export dat o poli Záznamy dat o poli se do displeje CFX-750 ukládají automaticky. K těmto záznamům patří pokrytí aplikace, informace o události a další charakteristiky pole. Pro export dat o poli pro prohlížení v externím počítači: Do portu US na displeji CFX-750 zasuňte jednotku US. Klepněte na Settings / Data Management (Nastavení / Správa dat). Na obrazovce Data Management (Správa dat) vyberte možnost Transfer / Manage Data (Přenos / Spravovat data). Vyberte možnost US / Send Data / Send Fields to US (US / Zaslat data / Zaslat pole na US). Vyberte název Client (Podnik), Farm (Středisko), Field (Pole) a Event (Událost), které si přejete exportovat na jednotku US. Pro výběr všech dat o poli, vyberte možnost Client / ll (Podnik / Vše). 6 Klepněte pro schválení potvrzujícího hlášení. Prohlížení dat pole Sada CFX-750 může obsahovat také instalační CD-ROM pro prohlížecí software Farm Works View. Tento software je doplňkem a lze ho využívat ke správě informací o vašich polích, prohlížení protokolů o pokrytí a informací o polích a k přednastavení jmen podniků, středisek a polí, které lze importovat do displeje CFX-750. Prohlížecí software Farm Works View si můžete bezplatně stáhnout i na stránkách PŘIPOJENÍ SYSTÉMU nténa Kabel antény Napájecí kabel /CN CFX-750 (P/N 77282) Napájecí kabel akumulátoru (P/N 67258) * CZE* P/N CZE Trimble Navigation Limited. Veškerá práva vyhrazena. Název Trimble, Globus a logo Trimble, a Farm Works jsou obchodními značkami společnosti Trimble Navigation Limited registrované patentovým úřadem Spojených států amerických a příslušnými úřady jiných států. CFX-750 je registrovaná ochranná známka společnosti Trimble Navigation Limited. Verze 1.00, rev. (srpen 2010). 6
