1 Studie skladových hal Šárka Dubská AREÁL STEEN QOS Projekční ateliér Ing. Šárka Dubská Teplárenská 25/ Karlovy Vary Bohatice

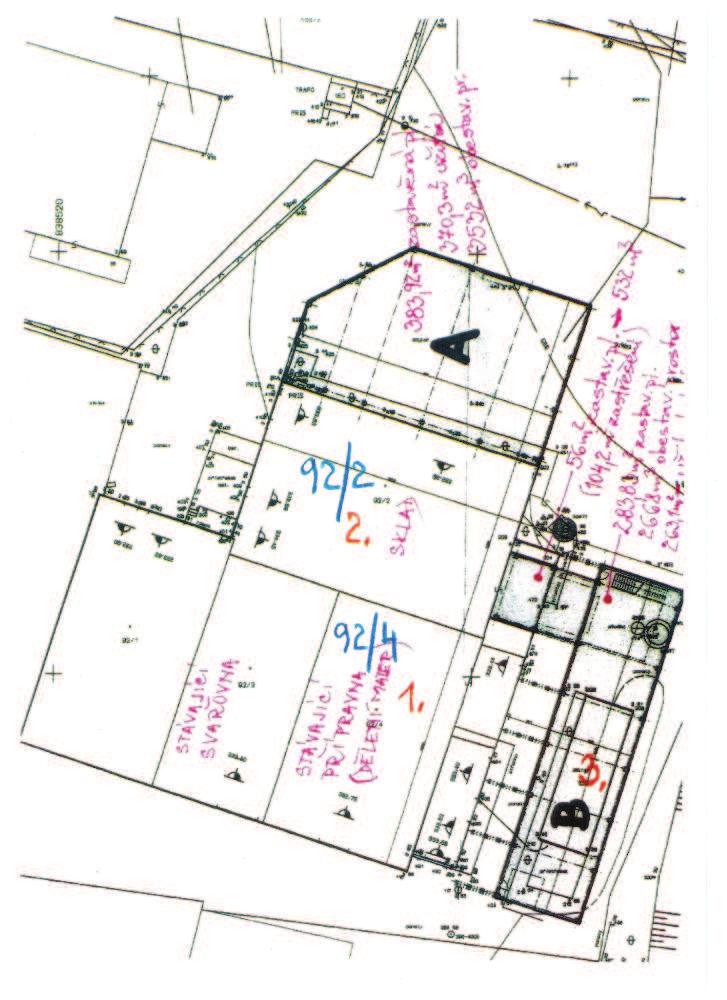

2 Identifikační údaje Údaje o stavbě Název stavby: Rozšíření areálu Steen Qos, s.r.o. Místo stavby: katastrální území Vojkovice nad Ohří Dotčené pozemky: 92/2 - zastavěná plocha a nádvoří, výměra 484 m 2 556/6 - ostatní plocha, výměra m zastavěná plocha a nádvoří, výměra 69 m 2 Údaje o vlastníkovi STENN QOS, s.r.o. Bor č.p Karlovy Vary Údaje o zpracovateli projektové dokumentace Ing. Šárka Dubská ČKAIT , pozemní stavby Pod Strání 204/7, Dalovice Seznam vstupních podkladů - geodetické zaměření: Martin Moudrý geodetické práce - Inženýrsko geologický průzkum Ing. Jaromír Střeska geologické práce Údaje o území Předmětné území a objekty jsou umístěny na severním okraji sídelního útvaru Vojkovice, sevřeny z levé strany v těsné blízkosti řekou Ohře a na pravé straně železniční tratí Karlovy Vary Chomutov. Dané území je v územním plánu obce (fialová barva) označeno jako plocha občanského vybavení. Ač v těsné blízkosti řeky, není v záplavovém území. Údaje o stavbě Předmětem projektové studie je stavba dvou skladových hal. Jedné ze severní strany areálu, označenou A, přízemní, s využitelnou světlou výškou 5,95 m a z východní strany dvoupatrovou halou označenou jako B, částečně v místě stávajícího objektu, s využitelnou světlou výškou v obou podlažích 3,1 m.

3 Obě stavby jsou navrženy s funkcí skladovací, která je svým charakterem stavbou trvalou a je v souladu s okolní zástavbou. A B Celková zastavěná plocha objektu A: 383,92 m 2 Celkový obestavěný prostor A: 3532 m 3 Celková užitná plocha A: 370,3 m 2 Celková zastavěná plocha objektu B: 283,83 m 2 + spoj. krček 56 m 2 + zastřešení 104,2 m 2 Celkový obestavěný prostor B: 2668 m 3 + spoj. krček 532 m 3 Celková užitná plocha B: 263,1 m 2 (1.np) 215,1 m 2 (2.np) + spojovací krček 51,68 m 2 Stavba bude napojena na technickou infrastrukturu elektrickou energii viz informace ČEZ v příloze. Dále v dalším stupni projektové dokumentace bude řešeno odvodnění střech přes výpustek do řeky a případné úpravy v závislosti na požárně-bezpečnostním řešení. Výsledky geologického průzkumu Průzkumem ověřené geologické a geotechnické poměry jsou přehledněznázorněny ve schematickém geologickém řezu. Kvazihomogenním polohám zemin s obdobnými geotechnickými vlastnostmi byly přisouzeny třídy dle ČSN Navrhování a provádění zemního tělesa a dle ČSN (ČSN EN ISO 14688) Geotechnický průzkum a zkoušení - Pojmenování a zatřiďování zemin. Rozčlenění poloh základové půdy bylo provedeno na základě detailního makroskopického popisu zemin ve stěnách kopaných sond. Výsledkem bylo vymezení tzv. geotechnických typů- kvazihomogenních celkůs obdobnými litologickými a geotechnickými vlastnostmi. Geotechnický typ Y jedná se o slabě ulehlé až kypré antropogenní násypy (příp. překryté betonovými panely) o mocnosti 1,6 1,7 m povahy proměnlivěpísčité hlíny (třída F3 MS) až hlinitého písku (třída S4 SM) s příměsí různorodých úlomků (cihly, beton, křemen, žula, čedič, škvára aj.). Geotechnický typ O poloha původního půdního horizontu povahy slabě humózní písčité hlíny (třída F3 MS) tuhé až měkce tuhé konzistence, mocnosti cm.

4 Geotechnický typ F aluviální poloha tuhého jemně písčitého jílu (třída F4 CS) mocnosti 1,1 1,2 m. Geotechnický typ G tvoří bázi kvartérních aluviálních uloženin. Jedná se o polohu terasových ulehlých písčitojílovitých štěrků (třída G5 GC). Mocnost štěrků nebyla průzkumem ověřena. Na základě dokumentace blízkého archivního vrtu lze však předpokládat, že mocnost štěrků bude dosahovat minimálně 3 m (archivní vrt rovněž neověřil celkovou mocnost štěrků, byl v nich ukončen). Hladina podzemní vody byla v době průzkumu zaznamenána v hloubce 3,2 3,5 m pod stávajícím povrchem terénu. Průběh ustálené hladiny podzemní vody je vyznačen ve chematickém geologickém řezu. Při návrhu základů je však nutné zohlednit kolísání úrovně hladiny podzemní vody v závislosti na srážkách a hydraulické spojitosti s vodou v korytě řeky Ohře. Podle ustanovení ČSN EN vykazuje podzemní voda agresivitu stupně XA2 (na beton středně agresivní chemické prostředí) díky obsahu agresivního CO2. Projektovaný objekt přístavby doporučujeme zakládat pod násypy a pod polohou humózní hlíny, nejlépe v poloze štěrků.

5 Stavebně konstrukční řešení Jako konstrukční systém projektovaných hal byl zvolen prefabrikovaný systém. Základním konstrukčním materiálem jsou betonové konstrukce, jako doplňkové ocelové. Skeletový systém sestávající ze sloupů, průvlaků, případně ztužidel a vazníků je založen na základových patkách a pasech. Obě haly mají železobetonové sokly, na které bude navazovat vlastní opláštění. Hala A navazuje na stávající manipulační a skladové plochy. Je to hala přízemní s využitelnou světlou výškou 5,95 m. Osový systém haly není pravidelný vzhledem k napojení a stávajícím otvorům a nosné konstrukci vedlejšího objektu. Hala je založena na patkách po obvodě a v těsné blízkosti stávajícího objektu je pro optimální roznesení sil, založena na základovém pasu, který kopíruje daný objekt. Patky jsou navrženy čtvrcové 2,5 x 2,5 a výšky 1,2 m, základová spára -2,0 m. Základový pas šíře 1,3 m a hl. 1,2 m. Sloupy jsou vetknuty jak u patek, tak u pasu do kalichů. Beton C 30/37 XC2 XA2, výztuž B500B. Sloupy navrženy čtvercové 0,35 x 0,35 m, beton C40/50 XC2 XA2, výztuž B500B. Pro lepší osazení opláštění jsou v dolní části osazeny sokly, které jsou provedeny jako sendvič s pěnovou tepelnou izolací - beton C40/50 XC2 XA2, výztuž B500B. Střešní konstrukci tvoří železobetonové vazníky, které jsou proměnné výšky, osazeny ve spádu 2%. V hlavách sloupů, v úrovni osazení vazníků jsou navrženy ztužidla a dále funkci statickou proti klopení bude mít i zastřešení v podobě střešních panelů. Vazníky provedeny z betonu C40/50 XC1, výztuž B500B. Hala B je založena na základových pasech, nachází se na břehu a v těsné blízkosti řeky Ohře a dále překlenuje stávající studnu o průměru cca 2 m. Základy opět z betonu C 30/37 XC2 XA2, výztuž B500B. Základové pasy jsou šíře 1,5 m, výšky 1,2 m a základová spára -2,0 m. Sloupy opět čtvercové 0,35 x 0,35 m opět osazeny do kalichů v základových pasech. Hala B je dvoupodlažní. V úrovni stropu 1.np jsou na sloupech osazeny průvlaky 500 x 550 mm, na kterých je uložen strop, provedený z předpínaných železobetonových panelů Spirol v tl. 265 mm. Sloupy navazující v 2.np jsou pět ve svých hlavách rozepřeny ztužidly 170 x 330 mm a osazeny střešní betonové vazníky výšky 650 mm, které přesahují a jsou vykonzolovány na západní straně o 4,025 m. Součástí haly je ocelové přímé dvouramenné schodiště. Pro funkční propojení hal je proveden spojovací krček, spojující stávající skladovou halu s novou patrovou halou B. Nosné konstrukce navazují na novou přístavbu a jsou samostatné vůči stávajícím objektu. Při provádění opláštění bude nutné dilatační propojení. Architektonicko stavební řešení Železobetonový skelet obou hal včetně spojovacího propojení bude zakryt jak u stěn, tak střešního pláště z panelů Kingspan. Stěnový fasádní systém je navržen jako vodorovný z izolačních panelů KS 1150 FR. Panely budou kotveny přímo ke konstrukci sloupů, vodorovně nad sebou. Zvolena byla tloušťka 100 mm. Izolační jádro panelů je tvořeno minerální vatou. Panely jsou provedeny z lakovaných plechů s antikorozní úpravou a povrchovou úpravou z polyesterového laku.

6 Součinitel prostupu tepla u zvolené tloušťky je 0,411 W/m 2 K. Požární odolnost EW 90, EI 90 při horizontální aplikaci. Zastřešení bude provedeno z velkorozponových izolačních střešních panelů pro ploché střechy K 100X-DEK. Jedná se o sendvičový panel s plechy na obou stranách izolačního jádra. Hydroizolační PVC folie se kotví mechanicky k hornímu plechu po dodání na stavbu. Jedná se o nejúnosnější variantu panelu X-DEK. Panel je vyplněn izolačním jádrem z PIN.

7 Pro dané stavby byla vybrána varianta sendvičového panelu s nosným plechem na interiérové straně panelu. Vnější povrch tvoří podložka impregnovaná bitumenem jako podklad pro natavení živičné střešní krytiny provedené na stavbě. Na podložku budou na stavbě provedeno položení hydroizolačních modifikovaných asfaltových pásů s povrchovou úpravou vsypem. Pro dané objekty byla vybrána tl. 100 mm, kdy součinitel prostupu tepla u zvolené tloušťky je 0,19 W/m 2 K a požární odolnost REI 30. Pro napojení a osazení bude použito dalších systémových prvků Kingspan: - odvodňovací podokapní systém - klempířské střešní a stěnové lemovací prvky - rohové panely - krycí lišty Součástí výstavby skladových hal bude napojení na zdroj elektrické energie a nezbytný rozvod pro slaboproudé i silnoproudé rozvody. Dále provedení hromosvodů, prvků požární ochrany, napojení a odkanalizování dešťových vod. Dále bude upraveno okolí, během výstavby dojde k narušení a poškození zpevněných ploch, které budou po provedení vlastních hal upraveny a vyrovnány. Součástí výstavby budou i bourací práce, kdy pro provedení spojovacího krčku k hale B bude nutno zbourat stávající přízemní přístavbu. Příloha: - ČEZ informační zákres sítí

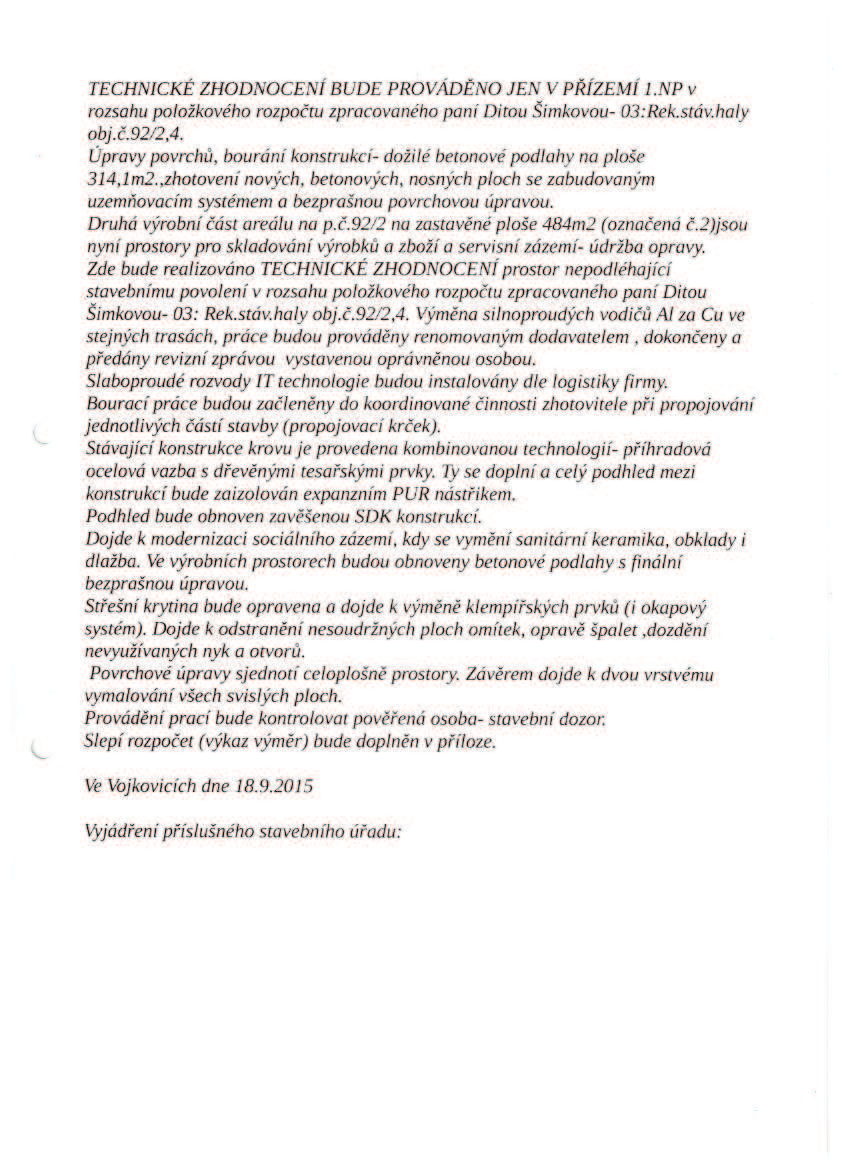

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34 Studie skladových hal Šárka Dubská AREÁL STEEN QOS Projekční ateliér Ing. Šárka Dubská Teplárenská 25/ Karlovy Vary Bohatice

35 Identifikační údaje Údaje o stavbě Název stavby: Rozšíření areálu Steen Qos, s.r.o. Místo stavby: katastrální území Vojkovice nad Ohří Dotčené pozemky: 92/2 - zastavěná plocha a nádvoří, výměra 484 m 2 556/6 - ostatní plocha, výměra m zastavěná plocha a nádvoří, výměra 69 m 2 Údaje o vlastníkovi STENN QOS, s.r.o. Bor č.p Karlovy Vary Údaje o zpracovateli projektové dokumentace Ing. Šárka Dubská ČKAIT , pozemní stavby Pod Strání 204/7, Dalovice Seznam vstupních podkladů - geodetické zaměření: Martin Moudrý geodetické práce - Inženýrsko geologický průzkum Ing. Jaromír Střeska geologické práce Údaje o území Předmětné území a objekty jsou umístěny na severním okraji sídelního útvaru Vojkovice, sevřeny z levé strany v těsné blízkosti řekou Ohře a na pravé straně železniční tratí Karlovy Vary Chomutov. Dané území je v územním plánu obce (fialová barva) označeno jako plocha občanského vybavení. Ač v těsné blízkosti řeky, není v záplavovém území. Údaje o stavbě Předmětem projektové studie je stavba dvou skladových hal. Jedné ze severní strany areálu, označenou A, přízemní, s využitelnou světlou výškou 5,95 m a z východní strany dvoupatrovou halou označenou jako B, částečně v místě stávajícího objektu, s využitelnou světlou výškou v obou podlažích 3,1 m.

36 Obě stavby jsou navrženy s funkcí skladovací, která je svým charakterem stavbou trvalou a je v souladu s okolní zástavbou. A B Celková zastavěná plocha objektu A: 383,92 m 2 Celkový obestavěný prostor A: 3532 m 3 Celková užitná plocha A: 370,3 m 2 Celková zastavěná plocha objektu B: 283,83 m 2 + spoj. krček 56 m 2 + zastřešení 104,2 m 2 Celkový obestavěný prostor B: 2668 m 3 + spoj. krček 532 m 3 Celková užitná plocha B: 263,1 m 2 (1.np) 215,1 m 2 (2.np) + spojovací krček 51,68 m 2 Stavba bude napojena na technickou infrastrukturu elektrickou energii viz informace ČEZ v příloze. Dále v dalším stupni projektové dokumentace bude řešeno odvodnění střech přes výpustek do řeky a případné úpravy v závislosti na požárně-bezpečnostním řešení. Výsledky geologického průzkumu Průzkumem ověřené geologické a geotechnické poměry jsou přehledněznázorněny ve schematickém geologickém řezu. Kvazihomogenním polohám zemin s obdobnými geotechnickými vlastnostmi byly přisouzeny třídy dle ČSN Navrhování a provádění zemního tělesa a dle ČSN (ČSN EN ISO 14688) Geotechnický průzkum a zkoušení - Pojmenování a zatřiďování zemin. Rozčlenění poloh základové půdy bylo provedeno na základě detailního makroskopického popisu zemin ve stěnách kopaných sond. Výsledkem bylo vymezení tzv. geotechnických typů- kvazihomogenních celkůs obdobnými litologickými a geotechnickými vlastnostmi. Geotechnický typ Y jedná se o slabě ulehlé až kypré antropogenní násypy (příp. překryté betonovými panely) o mocnosti 1,6 1,7 m povahy proměnlivěpísčité hlíny (třída F3 MS) až hlinitého písku (třída S4 SM) s příměsí různorodých úlomků (cihly, beton, křemen, žula, čedič, škvára aj.). Geotechnický typ O poloha původního půdního horizontu povahy slabě humózní písčité hlíny (třída F3 MS) tuhé až měkce tuhé konzistence, mocnosti cm.

37 Geotechnický typ F aluviální poloha tuhého jemně písčitého jílu (třída F4 CS) mocnosti 1,1 1,2 m. Geotechnický typ G tvoří bázi kvartérních aluviálních uloženin. Jedná se o polohu terasových ulehlých písčitojílovitých štěrků (třída G5 GC). Mocnost štěrků nebyla průzkumem ověřena. Na základě dokumentace blízkého archivního vrtu lze však předpokládat, že mocnost štěrků bude dosahovat minimálně 3 m (archivní vrt rovněž neověřil celkovou mocnost štěrků, byl v nich ukončen). Hladina podzemní vody byla v době průzkumu zaznamenána v hloubce 3,2 3,5 m pod stávajícím povrchem terénu. Průběh ustálené hladiny podzemní vody je vyznačen ve chematickém geologickém řezu. Při návrhu základů je však nutné zohlednit kolísání úrovně hladiny podzemní vody v závislosti na srážkách a hydraulické spojitosti s vodou v korytě řeky Ohře. Podle ustanovení ČSN EN vykazuje podzemní voda agresivitu stupně XA2 (na beton středně agresivní chemické prostředí) díky obsahu agresivního CO2. Projektovaný objekt přístavby doporučujeme zakládat pod násypy a pod polohou humózní hlíny, nejlépe v poloze štěrků.

38 Stavebně konstrukční řešení Jako konstrukční systém projektovaných hal byl zvolen prefabrikovaný systém. Základním konstrukčním materiálem jsou betonové konstrukce, jako doplňkové ocelové. Skeletový systém sestávající ze sloupů, průvlaků, případně ztužidel a vazníků je založen na základových patkách a pasech. Obě haly mají železobetonové sokly, na které bude navazovat vlastní opláštění. Hala A navazuje na stávající manipulační a skladové plochy. Je to hala přízemní s využitelnou světlou výškou 5,95 m. Osový systém haly není pravidelný vzhledem k napojení a stávajícím otvorům a nosné konstrukci vedlejšího objektu. Hala je založena na patkách po obvodě a v těsné blízkosti stávajícího objektu je pro optimální roznesení sil, založena na základovém pasu, který kopíruje daný objekt. Patky jsou navrženy čtvrcové 2,5 x 2,5 a výšky 1,2 m, základová spára -2,0 m. Základový pas šíře 1,3 m a hl. 1,2 m. Sloupy jsou vetknuty jak u patek, tak u pasu do kalichů. Beton C 30/37 XC2 XA2, výztuž B500B. Sloupy navrženy čtvercové 0,35 x 0,35 m, beton C40/50 XC2 XA2, výztuž B500B. Pro lepší osazení opláštění jsou v dolní části osazeny sokly, které jsou provedeny jako sendvič s pěnovou tepelnou izolací - beton C40/50 XC2 XA2, výztuž B500B. Střešní konstrukci tvoří železobetonové vazníky, které jsou proměnné výšky, osazeny ve spádu 2%. V hlavách sloupů, v úrovni osazení vazníků jsou navrženy ztužidla a dále funkci statickou proti klopení bude mít i zastřešení v podobě střešních panelů. Vazníky provedeny z betonu C40/50 XC1, výztuž B500B. Hala B je založena na základových pasech, nachází se na břehu a v těsné blízkosti řeky Ohře a dále překlenuje stávající studnu o průměru cca 2 m. Základy opět z betonu C 30/37 XC2 XA2, výztuž B500B. Základové pasy jsou šíře 1,5 m, výšky 1,2 m a základová spára -2,0 m. Sloupy opět čtvercové 0,35 x 0,35 m opět osazeny do kalichů v základových pasech. Hala B je dvoupodlažní. V úrovni stropu 1.np jsou na sloupech osazeny průvlaky 500 x 550 mm, na kterých je uložen strop, provedený z předpínaných železobetonových panelů Spirol v tl. 265 mm. Sloupy navazující v 2.np jsou pět ve svých hlavách rozepřeny ztužidly 170 x 330 mm a osazeny střešní betonové vazníky výšky 650 mm, které přesahují a jsou vykonzolovány na západní straně o 4,025 m. Součástí haly je ocelové přímé dvouramenné schodiště. Pro funkční propojení hal je proveden spojovací krček, spojující stávající skladovou halu s novou patrovou halou B. Nosné konstrukce navazují na novou přístavbu a jsou samostatné vůči stávajícím objektu. Při provádění opláštění bude nutné dilatační propojení. Architektonicko stavební řešení Železobetonový skelet obou hal včetně spojovacího propojení bude zakryt jak u stěn, tak střešního pláště z panelů Kingspan. Stěnový fasádní systém je navržen jako vodorovný z izolačních panelů KS 1150 FR. Panely budou kotveny přímo ke konstrukci sloupů, vodorovně nad sebou. Zvolena byla tloušťka 100 mm. Izolační jádro panelů je tvořeno minerální vatou. Panely jsou provedeny z lakovaných plechů s antikorozní úpravou a povrchovou úpravou z polyesterového laku.

39 Součinitel prostupu tepla u zvolené tloušťky je 0,411 W/m 2 K. Požární odolnost EW 90, EI 90 při horizontální aplikaci. Zastřešení bude provedeno z velkorozponových izolačních střešních panelů pro ploché střechy K 100X-DEK. Jedná se o sendvičový panel s plechy na obou stranách izolačního jádra. Hydroizolační PVC folie se kotví mechanicky k hornímu plechu po dodání na stavbu. Jedná se o nejúnosnější variantu panelu X-DEK. Panel je vyplněn izolačním jádrem z PIN.

40 Pro dané stavby byla vybrána varianta sendvičového panelu s nosným plechem na interiérové straně panelu. Vnější povrch tvoří podložka impregnovaná bitumenem jako podklad pro natavení živičné střešní krytiny provedené na stavbě. Na podložku budou na stavbě provedeno položení hydroizolačních modifikovaných asfaltových pásů s povrchovou úpravou vsypem. Pro dané objekty byla vybrána tl. 100 mm, kdy součinitel prostupu tepla u zvolené tloušťky je 0,19 W/m 2 K a požární odolnost REI 30. Pro napojení a osazení bude použito dalších systémových prvků Kingspan: - odvodňovací podokapní systém - klempířské střešní a stěnové lemovací prvky - rohové panely - krycí lišty Součástí výstavby skladových hal bude napojení na zdroj elektrické energie a nezbytný rozvod pro slaboproudé i silnoproudé rozvody. Dále provedení hromosvodů, prvků požární ochrany, napojení a odkanalizování dešťových vod. Dále bude upraveno okolí, během výstavby dojde k narušení a poškození zpevněných ploch, které budou po provedení vlastních hal upraveny a vyrovnány. Součástí výstavby budou i bourací práce, kdy pro provedení spojovacího krčku k hale B bude nutno zbourat stávající přízemní přístavbu. Příloha: - ČEZ informační zákres sítí
