1 Uživatelská příručka 163/211

2 .

3 Obsah 1 Úvod 1.2 Obchodní známky a registrované obchodní známky Možnosti kopírování Kopírování Zoom Výstup Zvláštní funkce Originály Popis konvencí použitých v návodu Bezpečnostní rady Pořadí činností Užitečné informace Zvláštní textové značky Popisy a značky dokumentů a papíru Výstupní strana a směr podávání "Šířka" a "délka" Orientace papíru Právní omezení kopírování Pokyny k instalaci a provozu 2.1 Bezpečnostní informace Výstražné a informační značky Význam značek Demontáž a úpravy Napájecí kabel Napájení Vidlice napájecího kabelu Ochrana nulováním Instalace Větrání Postup při potížích Spotřební materiál Přemisťování stroje Před začátkem dovolené bizhub 163/211 Obsah-1

4 2.2 Poznámka k normám a předpisům Označení CE (prohlášení o shodě) pro uživatele v Evropské unii (EU) Pro uživatele v zemích s normami třídy B Pro uživatele v zemích bez norem třídy B Bezpečnost laseru Vnitřní záření laseru CDRH regulation Pro uživatele v Evropě Pro uživatele v Dánsku Pro uživatele ve Finsku, Švédsku Pro uživatele v Norsku Bezpečnostní štítek laseru Uvolňování ozónu Hlučnost Pouze pro státy EU Pokyny k instalaci Stanoviště Napájení Prostorové požadavky Provozní požadavky Provozní prostředí Správné používání Přemisťování stroje Péče o spotřební materiál Skladování kopií Popis zařízení 3.1 Jednotlivé části a jejich funkce Názvy částí a jejich funkce Hlavní jednotka Uvnitř stroje Automatický podavač originálů/hromadný ruční podavač (volitelně) Automatická duplexní jednotka (volitelně, pouze pro bizhub 211) Jednotka podavače papíru (volitelně) Oddělovač úloh (volitelně) Části ovládacího panelu a jejich funkce Názvy částí ovládacího panelu a jejich funkce Nastavení sklonu displeje Zobrazení na displeji Obsah-2 bizhub 163/211

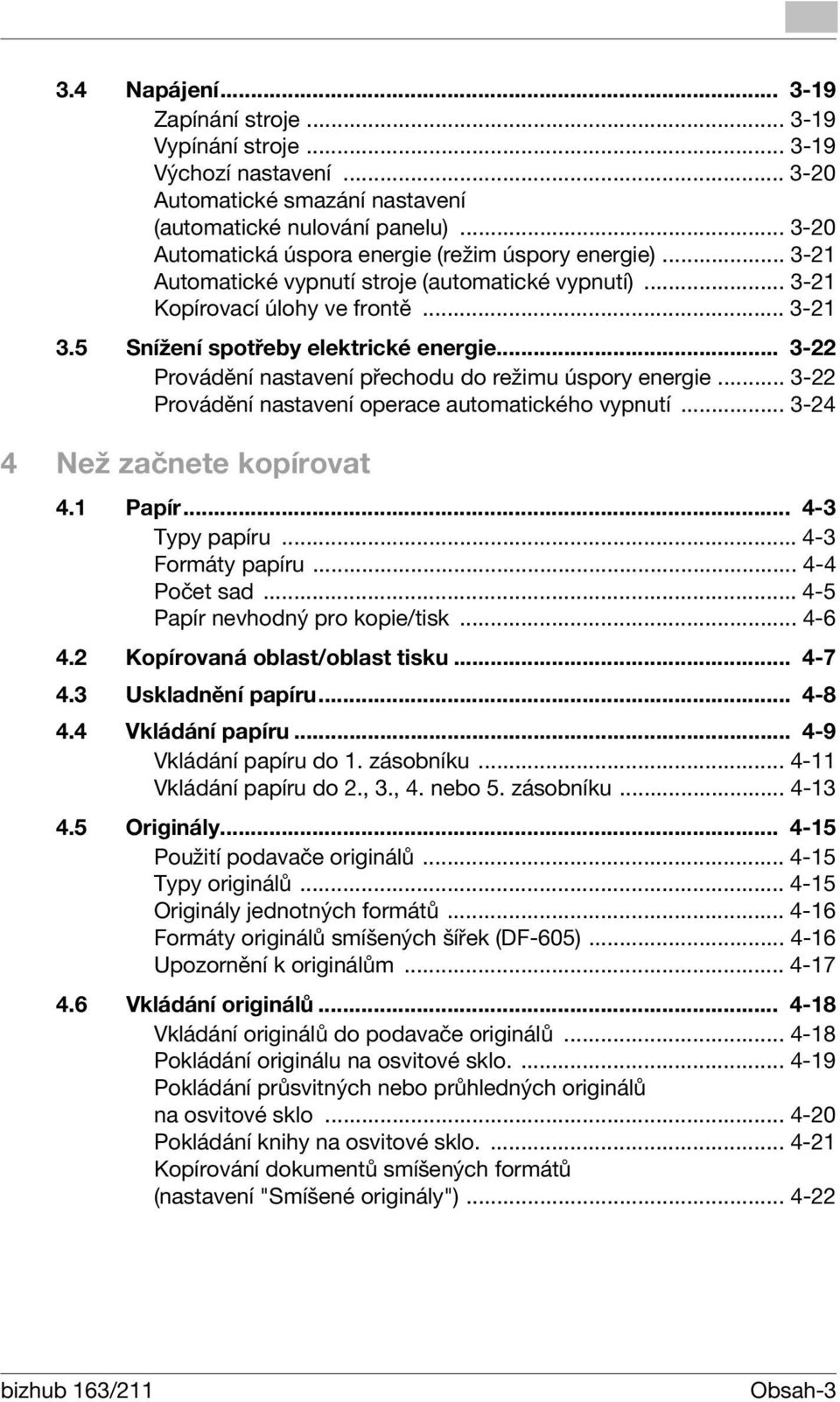

5 3.4 Napájení Zapínání stroje Vypínání stroje Výchozí nastavení Automatické smazání nastavení (automatické nulování panelu) Automatická úspora energie (režim úspory energie) Automatické vypnutí stroje (automatické vypnutí) Kopírovací úlohy ve frontě Snížení spotřeby elektrické energie Provádění nastavení přechodu do režimu úspory energie Provádění nastavení operace automatického vypnutí Než začnete kopírovat 4.1 Papír Typy papíru Formáty papíru Počet sad Papír nevhodný pro kopie/tisk Kopírovaná oblast/oblast tisku Uskladnění papíru Vkládání papíru Vkládání papíru do 1. zásobníku Vkládání papíru do 2., 3., 4. nebo 5. zásobníku Originály Použití podavače originálů Typy originálů Originály jednotných formátů Formáty originálů smíšených šířek (DF-605) Upozornění k originálům Vkládání originálů Vkládání originálů do podavače originálů Pokládání originálu na osvitové sklo Pokládání průsvitných nebo průhledných originálů na osvitové sklo Pokládání knihy na osvitové sklo Kopírování dokumentů smíšených formátů (nastavení "Smíšené originály") bizhub 163/211 Obsah-3

6 5 Kopírování 5.1 Kopírování Základní kopírování Zvětšení/zmenšení dokumentu standardního formátu na jiný standardní formát Volba vhodného nastavení kvality obrazu pro dokument Volba sytosti tisku Zastavení/pokračování/zrušení kopírovací úlohy Volba zdroje papíru Automatické přepínání zásobníků Pořadí pro automatické přepínání zásobníků papíru Kopírování na ručně podávaný papír Papír vhodný pro ruční podávání Nastavení hromadného ručního podavače Vkládání obyčejného papíru do ručního podavače Vkládání projekční fólie do ručního podavače Vkládání etiket do ručního podavače Vkládání obálek do ručního podavače Kopírování na papír podávaný ručně (hromadný ruční podavač) Kopírování na papír podávaný ručně (hromadný ruční podavač) Kopírování na různé typy médií Kopírování na projekční fólie Kopírování na etikety Kopírování na papír nestandardního formátu Kopírování na obálky Nastavení reprofaktoru Nastavení faktoru zoom Kopírování pomocí automatického nastavení faktoru zoom Kopírování s přednastaveným faktorem zoom Kopírování s ručním faktorem zoom Kopírování se samostatným nastavením vodorovného a svislého faktoru zoom Volba nastavení sytosti Vytváření kopií po nastavení sytosti kopie Přerušení kopírovací úlohy Přerušení kopírovací úlohy Kontrola počitadel stroje Počitadla stroje, která lze zobrazit Obsah-4 bizhub 163/211

7 6 Pokročilé kopírovací postupy 6.1 Nastavení výstupního zpracování (TRIDENI/SKUPINKOVANI) Způsoby výstupního zpracování Kopírování s nastavením výstupního zpracování (s dokumentem vloženým do podavače originálů) Kopírování s nastavením výstupního zpracování (s dokumentem položeným na osvitové sklo) Vytváření kopií 2v1 nebo 4v Z osvitového skla Použití podavače originálů Vytváření oboustranných kopií Typy oboustranného kopírování Upozornění pro oboustranné kopírování Z osvitového skla Použití podavače originálů Kopírování pomocí funkce "SEPARACE KNIHY" Způsoby výmazu středu/rámečku Výmaz částí kopií (funkce "VYMAZ") Upozornění k pozici výmazu okraje Vytváření kopií s funkcí "VYMAZ" Kopírování v negativu (funkce"negativ") Vytváření kopií pomocí funkce "NEGATIV" Vytváření kopií s okrajem pro vazbu (funkce "OKRAJ STRANKY") Upozornění k pozici archivačního okraje Kopírování pomocí funkce "OKRAJ STRANKY" Registrace nastavení kopírování Registrace nastavení kopírování Kopírování s vyvolaným kopírovacím programem Kopírování pomocí čísla záznamu Zadávání čísla záznamu bizhub 163/211 Obsah-5

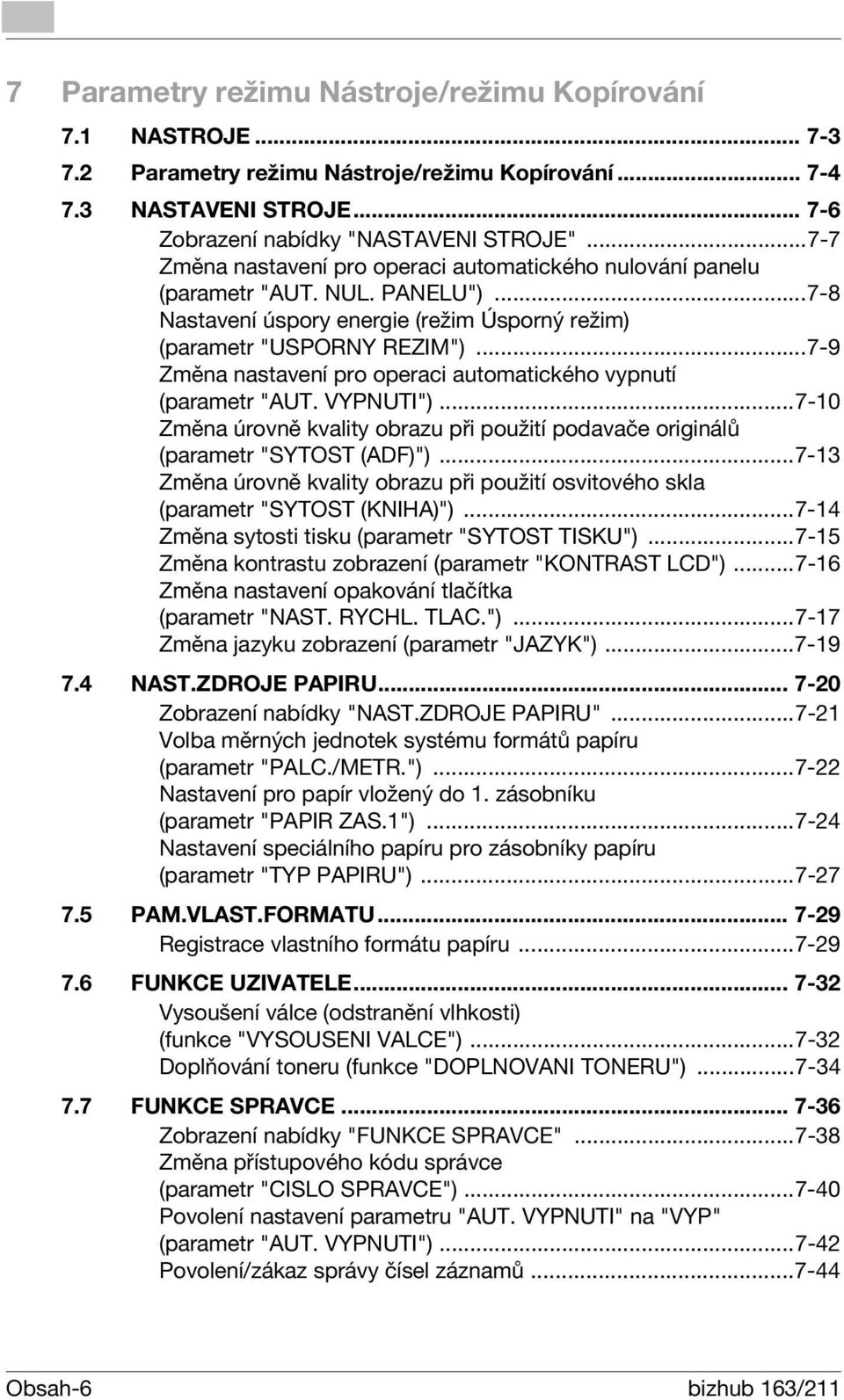

8 7 Parametry režimu Nástroje/režimu Kopírování 7.1 NASTROJE Parametry režimu Nástroje/režimu Kopírování NASTAVENI STROJE Zobrazení nabídky "NASTAVENI STROJE" Změna nastavení pro operaci automatického nulování panelu (parametr "AUT. NUL. PANELU") Nastavení úspory energie (režim Úsporný režim) (parametr "USPORNY REZIM") Změna nastavení pro operaci automatického vypnutí (parametr "AUT. VYPNUTI") Změna úrovně kvality obrazu při použití podavače originálů (parametr "SYTOST (ADF)") Změna úrovně kvality obrazu při použití osvitového skla (parametr "SYTOST (KNIHA)") Změna sytosti tisku (parametr "SYTOST TISKU") Změna kontrastu zobrazení (parametr "KONTRAST LCD") Změna nastavení opakování tlačítka (parametr "NAST. RYCHL. TLAC.") Změna jazyku zobrazení (parametr "JAZYK") NAST.ZDROJE PAPIRU Zobrazení nabídky "NAST.ZDROJE PAPIRU" Volba měrných jednotek systému formátů papíru (parametr "PALC./METR.") Nastavení pro papír vložený do 1. zásobníku (parametr "PAPIR ZAS.1") Nastavení speciálního papíru pro zásobníky papíru (parametr "TYP PAPIRU") PAM.VLAST.FORMATU Registrace vlastního formátu papíru FUNKCE UZIVATELE Vysoušení válce (odstranění vlhkosti) (funkce "VYSOUSENI VALCE") Doplňování toneru (funkce "DOPLNOVANI TONERU") FUNKCE SPRAVCE Zobrazení nabídky "FUNKCE SPRAVCE" Změna přístupového kódu správce (parametr "CISLO SPRAVCE") Povolení nastavení parametru "AUT. VYPNUTI" na "VYP" (parametr "AUT. VYPNUTI") Povolení/zákaz správy čísel záznamů Obsah-6 bizhub 163/211

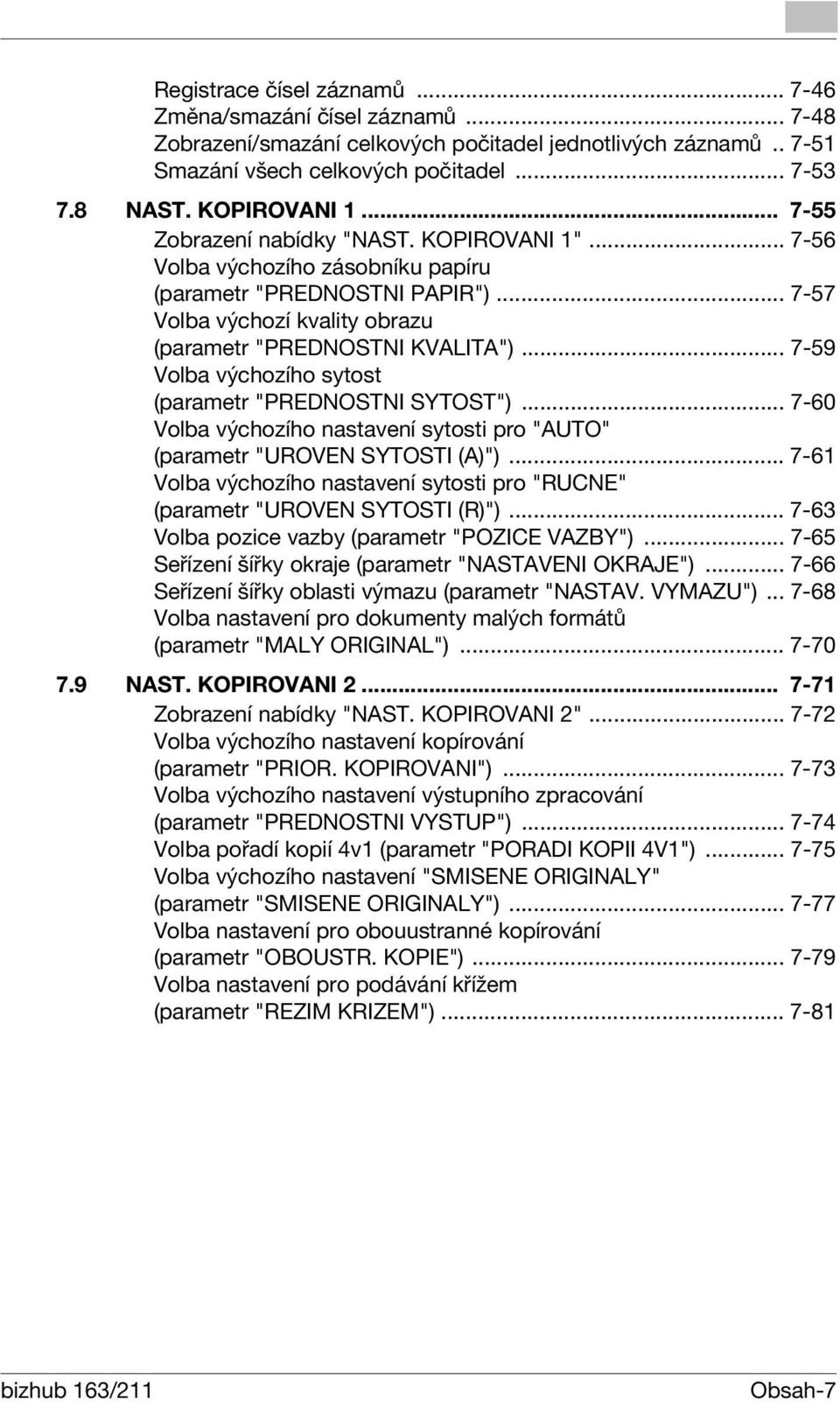

9 Registrace čísel záznamů Změna/smazání čísel záznamů Zobrazení/smazání celkových počitadel jednotlivých záznamů Smazání všech celkových počitadel NAST. KOPIROVANI Zobrazení nabídky "NAST. KOPIROVANI 1" Volba výchozího zásobníku papíru (parametr "PREDNOSTNI PAPIR") Volba výchozí kvality obrazu (parametr "PREDNOSTNI KVALITA") Volba výchozího sytost (parametr "PREDNOSTNI SYTOST") Volba výchozího nastavení sytosti pro "AUTO" (parametr "UROVEN SYTOSTI (A)") Volba výchozího nastavení sytosti pro "RUCNE" (parametr "UROVEN SYTOSTI (R)") Volba pozice vazby (parametr "POZICE VAZBY") Seřízení šířky okraje (parametr "NASTAVENI OKRAJE") Seřízení šířky oblasti výmazu (parametr "NASTAV. VYMAZU") Volba nastavení pro dokumenty malých formátů (parametr "MALY ORIGINAL") NAST. KOPIROVANI Zobrazení nabídky "NAST. KOPIROVANI 2" Volba výchozího nastavení kopírování (parametr "PRIOR. KOPIROVANI") Volba výchozího nastavení výstupního zpracování (parametr "PREDNOSTNI VYSTUP") Volba pořadí kopií 4v1 (parametr "PORADI KOPII 4V1") Volba výchozího nastavení "SMISENE ORIGINALY" (parametr "SMISENE ORIGINALY") Volba nastavení pro obouustranné kopírování (parametr "OBOUSTR. KOPIE") Volba nastavení pro podávání křížem (parametr "REZIM KRIZEM") bizhub 163/211 Obsah-7

10 8 Když se objeví hlášení 8.1 Když se objeví hlášení "DOSEL TONER" Výměna tonerové kazety Když se objeví hlášení ZASEK PAPIRU Odstraňování záseku papíru uvnitř stroje nebo v 1. zásobníku papíru Odstraňování zaseklého papíru z 2., 3., 4. nebo 5. (volitelný) zásobníku papíru Odstraňování zaseklého papíru v hromadném ručním podavači (volitelný) Odstraňování zaseklého papíru v duplexní jednotce (volitelně pouze pro bizhub 211) Když se objeví hlášení "ZASEK DOKUMENTU" Odstranění papíru zaseklého v podavači originálů Hlavní chybová hlášení a postupy nápravy Odstraňování závad 9.1 Když nevznikají dobré kopie Když stroj nefunguje správně Dodatek 10.1 Technické údaje Hlavní jednotka (bizhub 163/211) Automatická duplexní jednotka AD Zpětný automatický podavač originálů DF Automatický podavač originálů DF Zásobník papíru PF Odsazovací přihrádka SF Oddělovač úloh JS Hromadný ruční podavač MB Péče o stroj Kryt Osvitové sklo Přítlačná vložka originálu Ovládací panel Tabulka kombinace funkcí Tabulka kombinace funkcí pro bizhub Tabulka kombinace funkcí pro bizhub Značky kombinace funkcí Obsah-8 bizhub 163/211

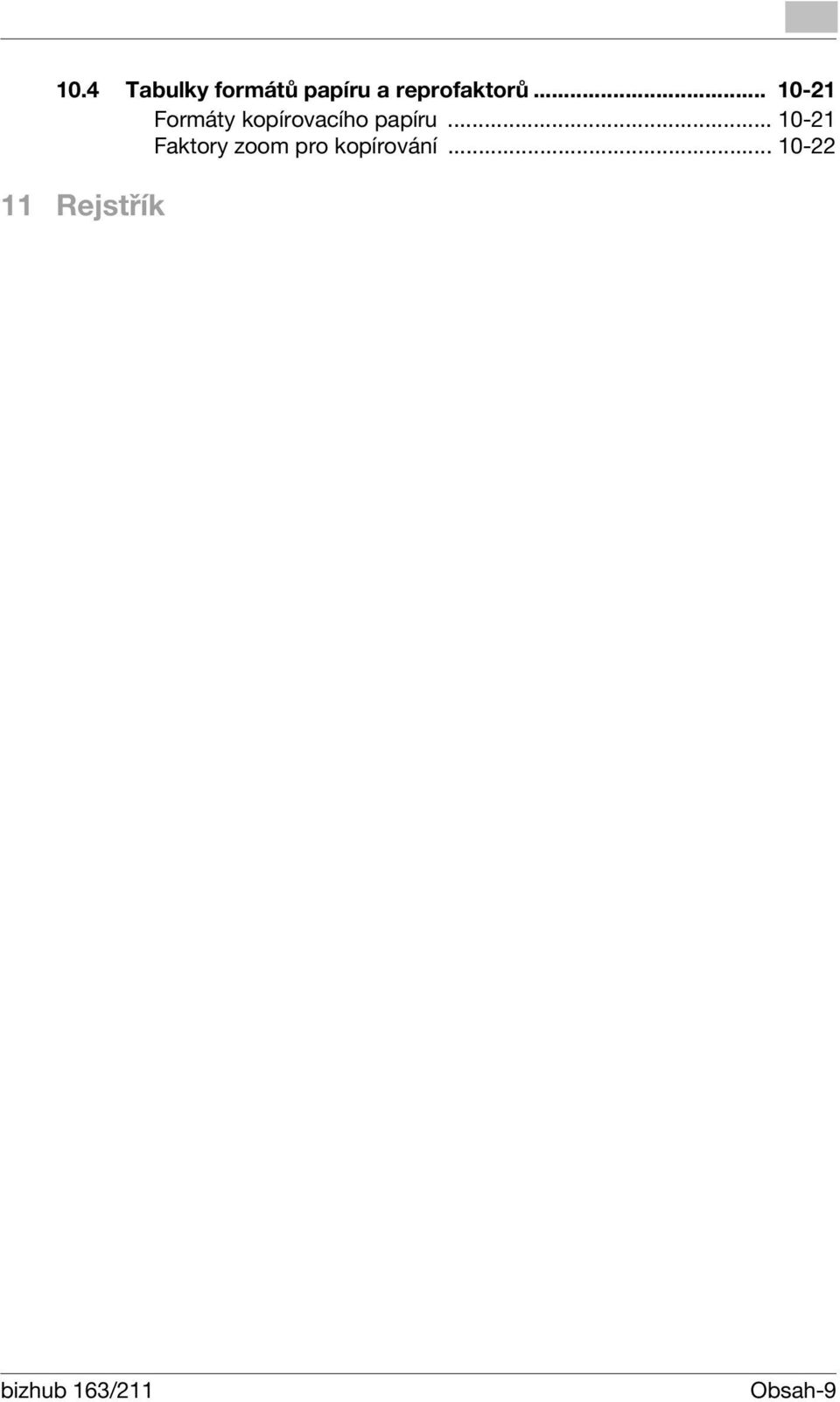

11 10.4 Tabulky formátů papíru a reprofaktorů Formáty kopírovacího papíru Faktory zoom pro kopírování Rejstřík bizhub 163/211 Obsah-9

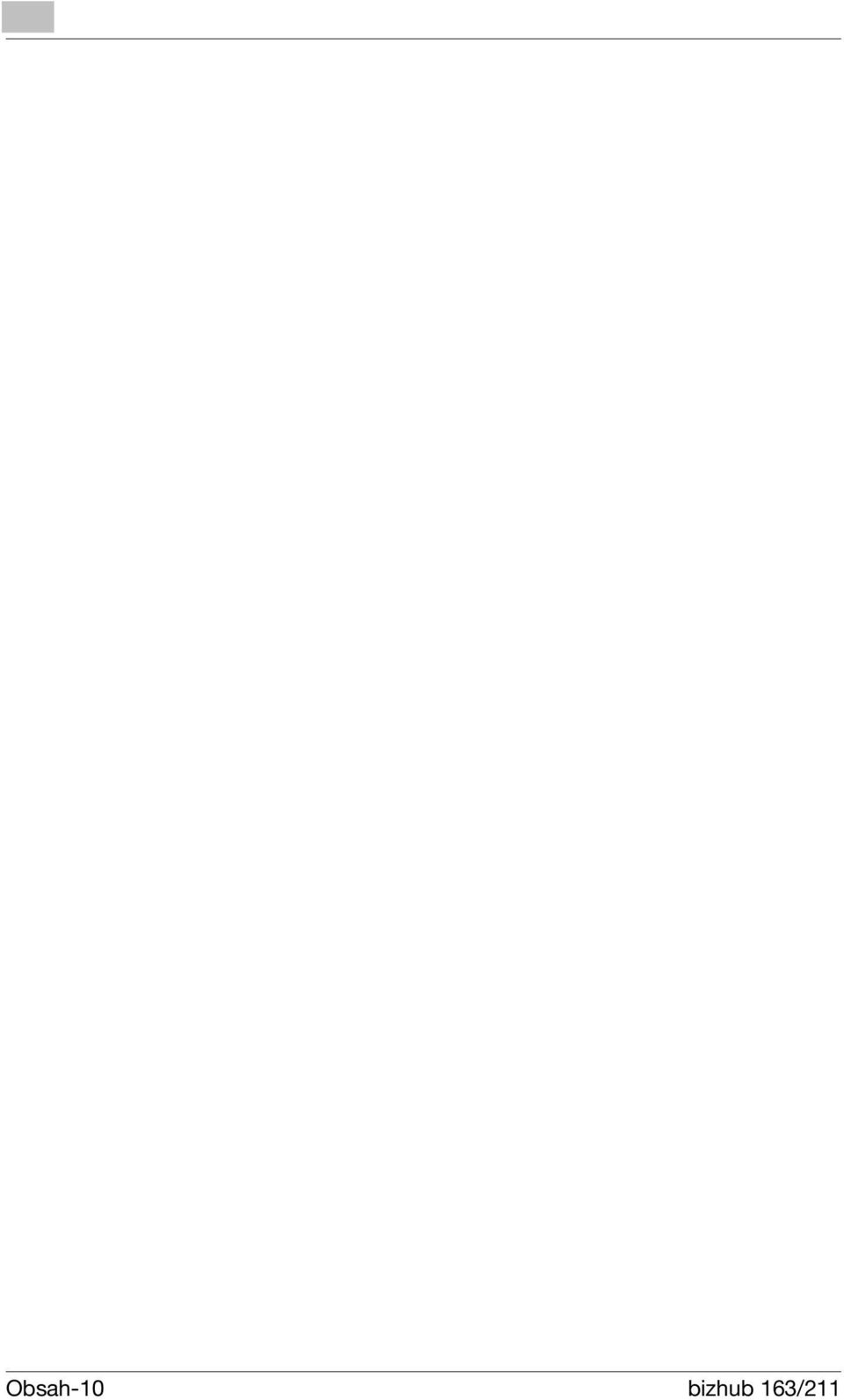

12 Obsah-10 bizhub 163/211

13 1 Úvod

14

15 Úvod 1 1 Úvod Děkujeme, že jste se rozhodli pro bizhub 163/211. Tento návod k použití popisuje funkce, postupy obsluhy, opatření a základní postupy odstraňování závad bizhub 163/211. Než začnete stroj používat, nejprve si pozorně přečtěte tento návod k použití, abyste dokázali stroj účinně využívat. Po přečtení si uživatelskou příručku uložte na určené místo, aby byla vždy po ruce. Některá vyobrazení stroje použitá v návodu k použití se mohou lišit od skutečného vzhledu stroje. bizhub 163/

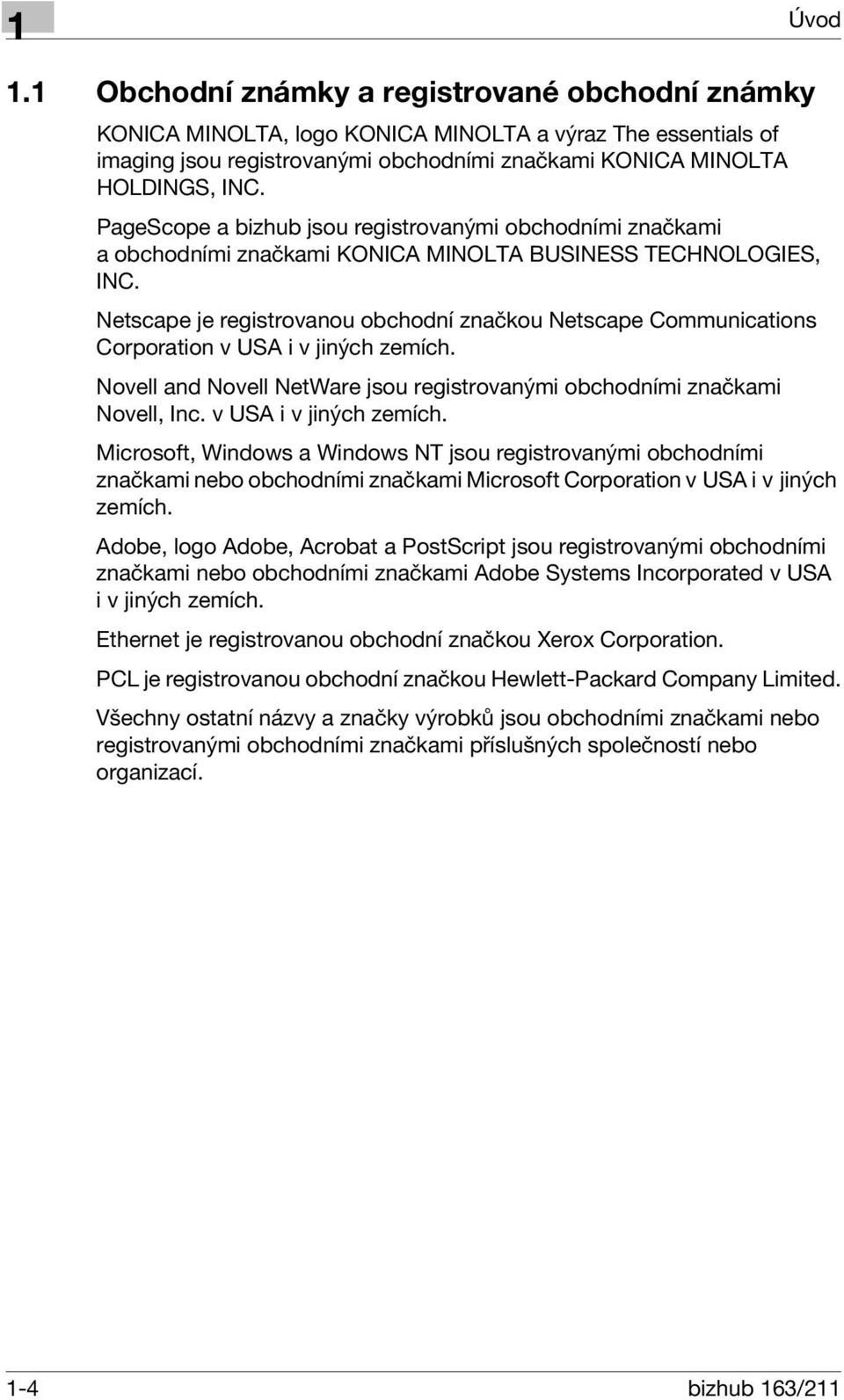

16 1 Úvod 1.1 Obchodní známky a registrované obchodní známky KONICA MINOLTA, logo KONICA MINOLTA a výraz The essentials of imaging jsou registrovanými obchodními značkami KONICA MINOLTA HOLDINGS, INC. PageScope a bizhub jsou registrovanými obchodními značkami a obchodními značkami KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. Netscape je registrovanou obchodní značkou Netscape Communications Corporation v USA i v jiných zemích. Novell and Novell NetWare jsou registrovanými obchodními značkami Novell, Inc. v USA i v jiných zemích. Microsoft, Windows a Windows NT jsou registrovanými obchodními značkami nebo obchodními značkami Microsoft Corporation v USA i v jiných zemích. Adobe, logo Adobe, Acrobat a PostScript jsou registrovanými obchodními značkami nebo obchodními značkami Adobe Systems Incorporated v USA i v jiných zemích. Ethernet je registrovanou obchodní značkou Xerox Corporation. PCL je registrovanou obchodní značkou Hewlett-Packard Company Limited. Všechny ostatní názvy a značky výrobků jsou obchodními značkami nebo registrovanými obchodními značkami příslušných společností nebo organizací. 1-4 bizhub 163/211

17 Úvod Možnosti kopírování Níže jsou uvedeny hlavní kopírovací funkce, které tento stroj umožňuje provádět. Bližší popis o jednotlivých činnostech naleznete pod příslušným odkazem. Kopírování Jednostranné kopírování Blíže viz str ABC 1 ABC 1 Oboustranné kopírování Blíže viz str ABC 1 2 ABC 1 2 Kopírování 2 v 1 Blíže viz str ABC 1 2 ABC 1 2 bizhub 163/

18 1 Úvod Kopírování 4 v 1 Blíže viz str ABC ABC Kopírování se separací knihy Blíže viz str Zoom Zmenšení/1:1/zvětšení Blíže viz str Samostatný vodorovný a svislý faktor zoom (zoom X/Y) Blíže viz str bizhub 163/211

19 Úvod 1 Výstup Třídění Blíže viz str ABC ABC ABC ABC Poznámka Požadované příslušenství závisí na konkrétní kopírovací funkci. Skupinkování Blíže viz str ABC ABC ABC ABC Třídění křížem Blíže viz str ABC ABC ABC 1 ABC bizhub 163/

20 1 Úvod Skupinkování křížem Blíže viz str ABC ABC Zvláštní funkce Výmaz Blíže viz str Negativ Blíže viz str Okraje stránek Blíže viz str bizhub 163/211

21 Úvod 1 Originály Originály smíšených šířek Blíže viz str bizhub 163/

22 1 Úvod 1.3 Popis konvencí použitých v návodu V návodu jsou používány následující značky a formátování textu. Bezpečnostní rady 6 NEBEZPEČÍ Nerespektování pokynů zvýrazněných tímto způsobem může vést k smrtelným nebo vážným úrazům elektrickým proudem. % Všímejte si všech nebezpečí, aby nedocházelo k úrazům. 7 VÝSTRAHA Nedodržení pokynů zdůrazněných tímto způsobem může vést k vzniku úrazů nebo poškození zařízení. % Všímejte si všech výstrah, aby nedocházelo k úrazům a bylo zaručeno bezpečné používání stroje. 7 POZOR Nerespektování pokynů zdůrazněných tímto způsobem může vést k lehkému poranění nebo způsobit vznik škod. % Všímejte si všech upozornění, aby nedocházelo k úrazům a bylo zaručeno bezpečné používání stroje. Pořadí činností 1 Číslem 1 je označen první krok vpořadí určitých činností. 2 Následující čísla označují následné kroky tak, jak jde pořadí popisovaných činností.? Obrázek vložený na tomto místě ukazuje, jaká činnost musí být provedena. Takto formátovaný text obsahuje doplňující informace. % Text formátovaný tímto způsobem popisuje činnost, která vede spolehlivě k požadovaným výsledkům bizhub 163/211

23 Úvod 1 Užitečné informace 2 2 Poznámka Text zvýrazněný tímto způsobem obsahuje užitečné informace a rady pro zajištění bezpečného použití stroje. Připomenutí Text zvýrazněný tímto způsobem obsahuje informace, ke kterým je třeba přihlédnout.! Podrobnosti Text zvýrazněný tímto způsobem obsahuje odkazy na podrobný popis. Zvláštní textové značky Tlačítko [Stop] Názvy tlačítek na ovládacím panelu jsou psány výše uvedeným způsobem. NASTAVENÍ STROJE Text se zobrazí výše uvedeným způsobem. bizhub 163/

24 1 Úvod 1.4 Popisy a značky dokumentů a papíru Níže jsou uvedeny popisy a značky používané v této příručce pro dokumenty apapír. Výstupní strana a směr podávání Papír je podáván pravou stranou stroje, dolů stranou, na kterou má probíhat kopírování nebo tisk, poté je vysunut do výstupní přihrádky v horní části stroje. Směr, kterým je papír podáván (na obrázku je vyznačen šipkami), se nazývá směr podávání bizhub 163/211

25 Úvod 1 "Šířka" a "délka" Kdykoli se tato příručka zmiňuje orozměrech papíru, první hodnota vždy odkazuje na šířku papíru (na obrázku označena "X"), druhá na délku papíru (označena "Y"). Orientace papíru Podélně(w) Jestliže je délka (Y) delší než šířka (X), je orientace papíru označena w. Napříč (v) Jestliže je délka (Y) kratší než šířka (X), je orientace papíru označena v. bizhub 163/

26 1 Úvod 1.5 Právní omezení kopírování Určité typy dokumentů nesmí být nikdy tímto kopírovacím strojem kopírovány za účelem nebo se záměrem vydávat takové kopie za originály. Následující seznam není vyčerpávající, má sloužit pouze jako upozornění na právní důsledky kopírování. Finanční nástroje - Šeky - Cestovní šeky - Peněžní poukázky - Depozitní certifikáty - Dlužní úpisy - Akcie Právní dokumenty - Potravinové lístky - Poštovní známky (platné či neplatné) - Losy státních loterií - Kolky (platné či neplatné) - Pasy - Imigrační doklady - Řidičské průkazy a technická osvědčení - Majetkové listiny a smlouvy Všeobecně - Průkazy totožnosti, odznaky nebo insignie - Díla chráněná autorským zákonem bez svolení majitele práv Dále se za všech okolností zakazuje kopírovat místní nebo zahraniční měnu nebo umělecká díla bez svolení vlastníka autorských práv. Jste-li na pochybách o povaze kopírovaného dokumentu, obraťte se na příslušnou právní autoritu bizhub 163/211

27 2 Pokyny k instalaci aprovozu

28

29 Pokyny k instalaci a provozu 2 2 Pokyny k instalaci a provozu 2.1 Bezpečnostní informace Tato část obsahuje podrobné pokyny k obsluze a údržbě kopírovacího stroje. Aby mohlo být zařízení optimálně využíváno, měl by si každý, kdo je bude obsluhovat, pozorně přečíst pokyny v této příručce a řídit se jimi. Před připojením stroje k napájení čtěte důkladně následující část. Obsahuje důležité informace týkající se bezpečnosti a ochrany zařízení. Příručku uložte, prosím, na vhodném místě v blízkosti stroje. Dbejte na dodržování všech opatření uvedených v jednotlivých částech této příručky. KM_Ver.01E_C 2 Poznámka Některé položky obsahu této části nemusí odpovídat zakoupenému výrobku. Výstražné a informační značky Následující indikátory jsou používány na výstražných štítcích nebo v této příručce pro účely rozčlenění bezpečnostních výstrah. 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. bizhub 163/

30 2 Pokyny k instalaci a provozu Význam značek Značka Význam Příklad Význam Trojúhelník označuje nebezpečí, na které si musíte dávat pozor. Tato značka varuje před možností popálení. Šikmá čára označuje zakázanou činnost. Tato značka varuje před rozebíráním zařízení. Černý kruh označuje činnost, kterou je nutno provést. Tato značka znamená, že musíte odpojit zařízení od sítě. Demontáž a úpravy 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Nepokoušejte se odstraňovat kryty a panely připevněné k výrobku. Některé výrobky obsahují vysokonapěťové části nebo zdroj laserového záření, které mohou způsobit úraz elektřinou nebo poškození zraku. Neupravujte výrobek, neboť by mohlo dojít k požáru, úrazu elektřinou nebo poruše. U výrobku používajícího laser může laserový paprsek způsobit poškození zraku. Značka 2-4 bizhub 163/211

31 Pokyny k instalaci a provozu 2 Napájecí kabel 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Používejte pouze napájecí kabel, který je součástí výrobku. Pokud není napájecí kabel součástí dodávky, používejte pouze takový napájecí kabel a vidlici, jak je uvedeno v POKYNECH PRO NAPÁJECÍ KABEL. V opačném případě může dojít k požáru nebo úrazu elektřinou. Používejte pouze napájecí kabel dodávaný se strojem a NIKDY jej nepoužívejte pro jiné zařízení. Při nedodržení tohoto upozornění může dojít ke vzniku požáru nebo k úrazu elektřinou. Dbejte, aby se napájecí kabel nepoškrábal, neodíral, aby na něm nestály těžké předměty, aby na něj nepůsobilo teplo, nebyl zkroucen, ohýbán, nebylo za něj taháno nebo nebyl poškozen. Při použití poškozeného napájecího kabelu (obnažené vodiče, přerušený vodič atp.) může dojít k požáru nebo poruše. Pokud by některý z takovýchto stavů nastal, ihned vypněte stroj, odpojte napájecí kabel od zásuvky a obraťte se na servisního technika. Značka bizhub 163/

32 2 Pokyny k instalaci a provozu Napájení 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Používejte pouze napájecí zdroj s povoleným napětím. Vopačném případě může dojít k požáru nebo úrazu elektřinou. Značka Vidlici napájecího kabelu zapojte přímo do síťové zásuvky stejného typu. Při použití adaptérů může dojít k připojení k nesprávnému napájení (napětí, proudové omezení, nulování) a může dojít k úrazu elektřinou. Pokud není k dispozici vhodná síťová zásuvka, měl by zákazník požádat kvalifikovaného elektrikáře o její instalaci. Zásadně nepoužívejte napájecí rozbočovač ani prodlužovací kabel. Použití rozbočovače nebo prodlužovacího kabelu může způsobit vznik požáru nebo úraz elektrickým proudem. Pokud by bylo třeba použít prodlužovací kabel, obraťte se na servisního technika. Než připojíte ke stejné zásuvce i jiné zařízení, poraďte se se servisním technikem. Přetížení může způsobit vznik požáru. 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Zásuvka se musí nacházet poblíž zařízení a být snadno přístupná. Jinak by nebylo v případě nouze možné vytáhnout vidlici napájecího kabelu. Značka 2-6 bizhub 163/211

33 Pokyny k instalaci a provozu 2 Vidlice napájecího kabelu 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Nezapojujte a neodpojujte vidlici napájecího kabelu vlhkýma rukama, mohlo by dojít k úrazu elektřinou. Značka Vidlici napájecího kabelu zasuňte do zásuvky až na doraz. Vopačném případě může dojít k požáru nebo úrazu elektrickým proudem. 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Při odpojování netahejte za napájecí kabel. Při tahu za napájecí kabel může dojít k poškození kabelu s možným nebezpečím vzniku požáru nebo úrazu elektřinou. Značka Alespoň jednou ročně vytáhněte vidlici ze síťové zásuvky aočistěte prostor mezi svorkami. Prach, který se ukládá mezi stykovými plochami, může způsobit požár. bizhub 163/

34 2 Pokyny k instalaci a provozu Ochrana nulováním 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Napájecí kabel připojte do elektrické zásuvky s ochranou nulováním. Značka Instalace 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Nestavte na tento výrobek vázu s květinami nebo jiné nádoby s vodou, kovové sponky či jiné malé kovové předměty. Vniklá voda nebo kovové předměty mohou způsobit vznik požáru, úraz elektrickým proudem nebo poruchu. Pokud by do výrobku vnikl kovový předmět, voda nebo jiný cizí předmět, ihned vypněte síťový vypínač, odpojte napájecí kabel od zásuvky a obraťte se na servisního technika. Značka 2-8 bizhub 163/211

35 Pokyny k instalaci a provozu 2 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Výrobek při instalaci upevněte k pevné základně. Pokud dojde k pohybu nebo pádu jednotky, mohlo by dojít kporanění osob. Značka Neinstalujte výrobek na prašném místě nebo na místě vystaveném vysoké vlhkosti, sazím nebo páře, poblíž kuchyňské linky, vany nebo zvlhčovače. Může dojít k požáru, úrazu elektřinou nebo poruše. Nepokládejte výrobek na nestabilní nebo nerovný stůl, ani na místo vystavené nadměrným vibracím nebo nárazům. Mohlo by dojít k pádu výrobku a následnému poranění osob nebo mechanickému poškození. Dbejte, aby žádné předměty nezakrývaly ventilační otvory výrobku. Uvnitř výrobku může dojít ke kumulaci tepla a následnému požáru nebo závadě. Nepoužívejte v blízkosti výrobku hořlavé spreje, kapaliny nebo plyny, neboť mohou způsobit vznik požáru. Větrání 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Výrobek vždy používejte na dobře větraném místě. Dlouhodobým provozováním výrobku ve špatně větraných prostorách může dojít k poškození zdraví. Místnost pravidelně větrejte. Značka bizhub 163/

36 2 Pokyny k instalaci a provozu Postup při potížích 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha V případě, že výrobek začne být nezvykle horký, uniká z něj kouř nebo neobvyklý zápach, nebo vydává neobvyklý zvuk, přestaňte jej používat. Okamžitě vypněte síťový vypínač, odpojte napájecí kabel a obraťte se na servisního technika. Budete-li jej za takového stavu používat, může dojít k požáru nebo úrazu elektrickým proudem. V případě, že tento výrobek spadne na zem nebo dojde k poškození jeho krytu, přestaňte výrobek používat. Okamžitě vypněte síťový vypínač, odpojte napájecí kabel aobraťte se na servisního technika. Budete-li jej za takového stavu používat, může dojít k požáru nebo úrazu elektrickým proudem. Značka 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Uvnitř tohoto výrobku se nacházejí oblasti o vysoké teplotě, které mohou způsobit popálení. Při hledání závad uvnitř jednotky, jako mohou být záseky papíru, se nedotýkejte míst (oblast fixační jednotky atp.) označených výstražným štítkem "Pozor, vysoká teplota". Značka 2-10 bizhub 163/211

37 Pokyny k instalaci a provozu 2 Spotřební materiál 7 VÝSTRAHA Nerespektování těchto výstrah může vést k vážnému nebo smrtelnému úrazu. % Vždy dbejte na bezpečnostní rady. Výstraha Nevhazujte zásobník toneru nebo toner do otevřeného ohně. Horký toner se může rozptýlit a způsobit popálení nebo jiné škody. Značka 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Nenechávejte tonerovou jednotku nebo jednotku válce na místě vdosahu dětí. Olizováním nebo pozřením některých částí může dojít k poškození zdraví. Značka Neskladujte tonerové jednotky a jednotky fotoválce v blízkosti disket nebo magneticky citlivých výrobků. Mohou způsobit poškození jejich funkce. bizhub 163/

38 2 Pokyny k instalaci a provozu Přemisťování stroje 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Při přemisťování výrobku musíte nejprve odpojit napájecí kabel a ostatní kabely. Pokud tak neučiníte, může dojít k poškození kabelu a následně ke vzniku požáru, úrazu elektrickým proudem nebo poruše. Při přemisťování tento výrobek uchopte pouze v místech označených v návodu k použití nebo jiných materiálech. Jednotka může při pádu způsobit vážné poranění. Může rovněž dojít k poškození nebo závadě jednotky. Značka Před začátkem dovolené Když není instalovaná volitelná faxová souprava FK-506: 7 POZOR Nerespektování této výstrahy může vést k poranění nebo vzniku škod. % Vždy dbejte na bezpečnostní rady. Výstraha Nebudete-li zařízení po delší dobu používat, odpojte je od napájení. Značka 2-12 bizhub 163/211

39 Pokyny k instalaci a provozu Poznámka k normám a předpisům Označení CE (prohlášení o shodě) pro uživatele v Evropské unii (EU) Tento výrobek vyhovuje následujícím normám EU: 89/336/EEC, 73/23/EEC a 93/68/EEC. Prohlášení se vztahuje na země Evropské unie. 7 POZOR Rušení rádiových komunikací. % Toto zařízení se musí používat se stíněnými propojovacími kabely. Při použití nestíněných kabelů může vznikat rušení na rádiových frekvencích, proto je dle směrnic EU zakázáno. Pro uživatele v zemích s normami třídy B 7 POZOR Rušení rádiových komunikací. % Toto zařízení se musí používat se stíněnými propojovacími kabely. Při použití nestíněných kabelů může vznikat rušení na rádiových frekvencích, proto je zakázáno dle předpisů CISPR 22 a místních předpisů. Pro uživatele v zemích bez norem třídy B 7 VÝSTRAHA Rušení rádiových komunikací. % Toto je výrobek typu třídy A. V domácím prostředí může tento výrobek způsobovat rušení na rádiových frekvencích, v takovém případě musí uživatel sjednat nápravu. % Toto zařízení se musí používat se stíněnými propojovacími kabely. Při použití nestíněných kabelů může vznikat rušení na rádiových frekvencích, proto je zakázáno dle předpisů CISPR 22 a místních předpisů. bizhub 163/

40 2 Pokyny k instalaci a provozu Bezpečnost laseru Tento digitální stroj pracuje s využitím laseru. Laser nepředstavuje žádné nebezpečí za předpokladu, že je stroj provozován v souladu s pokyny uvedenými v tomto návodu k použití. Laserový paprsek nemůže za žádných okolností vyzařovat ze stroje ven, protože je dokonale odstíněn ochranným krytem. Stroj je nositelem osvědčení laserového výrobku třídy 1. Jinými slovy to znamená, že zařízení není zdrojem nebezpečného laserového záření. Vnitřní záření laseru Technické údaje Maximální průměrný zářivý výkon Vlnová délka 6,32 μw v laserové apertuře jednotky tiskové hlavy nm Tento výrobek používá laserovou diodu Class 3b, která vyzařuje neviditelný laserový paprsek. Laserová dioda a skenovací hranolové zrcadlo jsou součástí jednotky tiskové hlavy. 7 VÝSTRAHA Nesprávnou manipulací může dojít k úniku nebezpečného záření. % Jednotka tiskové hlavy NENÍ URČENA K OPRAVÁM. % Jednotka tiskové hlavy by proto neměla být za žádných okolností otevírána. Tisková hlava Laserová apertura Jednotky tiskové hlavy 2-14 bizhub 163/211

41 Pokyny k instalaci a provozu 2 CDRH regulation This machine is certified as a class 1 laser product under radiation performance standard according to the Food, Drug and Cosmetic Act of Compliance is mandatory for laser products marketed in the United States and is reported to the Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration of the U.S. Department of Health and Human Services (DHHS). This means that the device does not produce hazardous laser radiation. The label shown on page 2-18 indicates compliance with the CDRH regulations and must be attached to laser products marketed in the United States. 7 CAUTION Incorrect handling may result in hazardous radiation exposure. % Use of controls, adjustments or performance of procedures other than those specified in this manual may result in hazardous radiation exposure. This is a semiconductor laser. The maximum power of the laser diode is 5 mw and the wavelength is nm. Pro uživatele v Evropě 7 POZOR Nesprávnou manipulací může dojít k úniku nebezpečného záření. % Použití jiných ovládacích, seřizovacích nebo provozních postupů, než jaké jsou uvedeny v této příručce, může způsobit únik nebezpečného záření. Vzařízení se nachází polovodičový laser. Nejvyšší výkon laserové diody je 5 mw a vyzařuje na vlnové délce nm. bizhub 163/

42 2 Pokyny k instalaci a provozu Pro uživatele v Dánsku 7 ADVARSEL Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. % Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgå udsættelse for stråling. Klasse 1 laser produkt der opfylder IEC60825 sikkerheds kravene. Dette er en halvlederlaser. Laserdiodens højeste styrke er 5 mw og bølgelængden er nm. Pro uživatele ve Finsku, Švédsku LOUKAN 1 LASERLAITE KLASS 1 LASER APPARAT 7 VAROITUS Tämä on puolijohdelaser. % Laitteen Käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Tämä on puolijohdelaser. Laserdiodin sunrin teho on 5 mw ja aallonpituus on nm. 7 VARNING Det här är en halvledarlaser. % Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. Det här är en halvledarlaser. Den maximala effekten för laserdioden är 5 mw och våglängden är nm bizhub 163/211

43 Pokyny k instalaci a provozu 2 7 VAROITUS Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. % Älä katso säteeseen. 7 VARNING Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. % Betrakta ej strålen. Pro uživatele v Norsku 7 ADVARSEL! Dette en halvleder laser. % Dersom apparatet brukes på annen måte enn spesifisert i denne bruksanvisning, kan brukeren utsettes for unsynlig laserstråling som overskrider grensen for laser klass 1. Dette en halvleder laser. Maksimal effekt till laserdiode er 5 mw og bølgelengde er nm. bizhub 163/

44 2 Pokyny k instalaci a provozu Bezpečnostní štítek laseru Bezpečnostní štítek laseru se nachází na vnější stěně stroje, jak je vidět na obrázku. * pouze pro U.S.A. Uvolňování ozónu 7 POZOR Při normální činnosti stroje vzniká nepatrné množství ozónu. Ve špatně větraných místnostech však může při velmi intenzivní činnosti vznikat nepříjemný zápach. Místnost je doporučeno dobře větrat, aby bylo pracovní prostředí příjemné, zdravé a bezpečné. % Stroj umístěte do dobře větrané místnosti 7 ATTENTION Une quantité d'ozone négligable est dégagée pendant le fonctionnement de l'appareil quand celui-ci est utilisé normalement. Cependant, une odeur désagréable peut être ressentie dans les pièces dont l'aération est insuffisante et lorsque une utilisation prolongée de l'appareil est effectuée. Pour avoir la certitude de travailler dans un environnement réunissant des conditions de confort, santé et de sécurité, il est préférable de bien aérer la pièce ou se trouve l'appareil. % Placer l'appareil dans une pièce largement ventilée bizhub 163/211

45 Pokyny k instalaci a provozu 2 Hlučnost Pro uživatele v Evropě Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäss EN ISO Pouze pro státy EU Tato značka znamená: Nelikvidujte tento výrobek spolu s domovním odpadem! Při nakládání s použitým elektronickým zařízením postupujte ve shodě se zákonnými požadavky. Bližší informace vám poskytne servisní technik. Recyklací tohoto výrobku pomáháte chránit přírodní zdroje a bránit negativním dopadům na životní prostředí a zdraví člověka nevhodnou likvidací výrobku. Tento výrobek vyhovuje směrnici RoHS (2002/95/EC). Tento výrobek není určen pro použití ve video stanici dle BildscharbV. Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen. bizhub 163/

46 2 Pokyny k instalaci a provozu 2.3 Pokyny k instalaci Stanoviště Aby vám kopírovací stroj co nejlépe fungoval, dodržujte následující požadavky. Aby byla zaručena nejvyšší bezpečnost a předešlo se závadám, instalujte kopírovací stroj na místě, které vyhovuje následujícím požadavkům: - místo vzdálené od záclon nebo předmětů, jež jsou hořlavé a mohou lehce vzplanout - místo, na kterém je vyloučeno zasažení proudem vody nebo jiné tekutiny - místo mimo přímý dosah slunečních paprsků - místo mimo proud vzduchu z klimatizace, topení a místo bez výskytu velmi nízkých nebo vysokých teplot - dobře větrané místo - místo bez vysoké vlhkosti - místo s nízkou prašností - místo, jež není vystaveno nadměrným vibracím - stabilní a rovné stanoviště - místo, na kterém se nevyskytuje čpavek nebo jiné organické plyny - místo, kde nemusí obsluha stát přímo v proudu vzduchu ze stroje - místo, které není poblíž žádného druhu topného zařízení Napájení Zařízení má následující požadavky na napájecí napětí. - Napěťové kolísání: V st ±10% - Kolísání frekvence: ±3 Hz Použijte zdroj napájení s co nejmenším kolísáním napětí a frekvence bizhub 163/211

47 Pokyny k instalaci a provozu 2 Prostorové požadavky Pro zajištění snadné obsluhy, výměny spotřebního materiálu a údržby kopírovacího stroje dodržujte následující doporučené prostorové požadavky. * ** Jednotky: mm S instalovaným zpětným automatickým podavačem originálů DF Poznámka Na levé straně stroje se nachází vývod ventilace, proto zde musíte nechat volný prostor alespoň *100 mm. Na pravé straně nechejte volný prostor alespoň **400 mm, aby bylo možno otvírat boční kryt. bizhub 163/

48 2 Pokyny k instalaci a provozu 2.4 Provozní požadavky Provozní prostředí Pro správnou funkci kopírovacího stroje jsou stanoveny následující požadavky na provozní prostředí: - Teplota: 10 C až 30 C (50 F až 86 F) s kolísáním nepřesahujícím 10 C (18 F) za hodinu - Vlhkost: 15% až 85% s kolísáním do 10% za hodinu Správné používání Pro zajištění optimálního výkonu kopírovacího stroje dodržujte následující pokyny: - Na osvitové sklo nikdy nepokládejte těžké předměty a nevystavujte sklo nárazům. - Nikdy během kopírování/tisku neotvírejte dvířka kopírovacího stroje, ani jej nevypínejte; mohlo by dojít k záseku papíru. - Nikdy nepřenášejte v blízkosti stroje magnetické předměty a nepoužívejte hořlavé spreje a kapaliny. - Vždy se přesvědčte, jestli je vidlice napájecího kabelu zasunuta do zásuvky až na doraz. - Vždy dbejte na to, aby byla vidlice napájecího kabelu viditelná a nebyla zakryta kopírovacím strojem. - Vždy odpojte kopírovací stroj od síťové zásuvky, pokud jej nebudete delší dobu používat. - Vždy zajistěte dobré větrání, vytváříte-li najednou větší množství kopií/výtisků. 7 VÝSTRAHA Pokud je vývod ventilace na levé straně stroje zablokován, dojde kvnitřnímu přehřívání stroje, které může způsobit závadu nebo požár. % Vlevo od stroje musíte nechat volný prostor alespoň 100 mm pro odvod tepla z vývodu ventilace bizhub 163/211

49 Pokyny k instalaci a provozu 2 7 VÝSTRAHA Okolí fixační jednotky je velmi horké % Dávejte pozor, abyste se v prostoru fixační jednotky nedotkli jiného dílu, než uvádí tato příručka, a snížili tak nebezpečí popálení. Obzvláště dávejte pozor, abyste se nedotkli dílů označených výstražnými štítky a jejich okolí. % Jestliže se spálíte, ihned si ochlaďte kůži pod studenou vodou a vyhledejte lékařskou pomoc. Přemisťování stroje Potřebujete-li přemístit kopírovací stroj na větší vzdálenost, poraďte se se servisním technikem. Péče o spotřební materiál Při manipulaci se spotřebním materiálem kopírovacího stroje (toner, papír atd.) dodržujte následující pokyny. - Spotřební materiál skladujte na místě, které vyhovuje následujícím požadavkům: Mimo přímý dopad slunečních paprsků Mimo dosah topných těles Místo, které není vystaveno zvýšené vlhkosti Místo, které není nadměrně prašné - Papír, který byl vybalen, ale nebyl vložen do kopírovacího stroje, skladujte v plastovém obalu na chladném, tmavém místě. - Používejte pouze toner, který byl vyroben speciálně pro tento kopírovací stroj. Nikdy nepoužívejte jiný typ toneru. - Spotřební materiál skladujte mimo dosah dětí. 7 VÝSTRAHA Dávejte pozor, abyste nerozsypali toner uvnitř kopírovacího stroje anepotřísnili si jím šaty a ruce. % Potřísníte-li si ruce tonerem, ihned si je umyjte mýdlem a vodou. % Vnikne-li vám toner do očí, ihned si je propláchněte vodou a vyhledejte lékařskou pomoc. bizhub 163/

50 2 Pokyny k instalaci a provozu Skladování kopií Musíte-li ukládat kopie na delší dobu, skladujte je tak, aby byly chráněny proti světlu, aby nedošlo k vyblednutí. Látky, které obsahují rozpouštědlo (např. lepidlo), mohou rozpustit toner na kopiích bizhub 163/211

51 3 Popis zařízení

52

53 Popis zařízení 3 3 Popis zařízení 3.1 Jednotlivé části a jejich funkce bizhub 163/

54 3 Popis zařízení Č. Název části Popis 1 Kryt originálu OC Automatický podavač originálů DF-502 (volitelně) 3 Zpětný automatický podavač originálů DF-605 (volitelně pouze pro bizhub 211) 4 Automatická duplexní jednotka AD-504 (volitelně pouze pro bizhub 211) 5 Hromadný ruční podavač MB-501 (volitelně) 6 Zásobník papíru PF-502 (volitelně) 7 Podstavec DK-703 (volitelně) 8 Podstavec DK-702 (volitelně) 9 Podstavec DK-701 (volitelně) 10 Oddělovač úloh JS-503 (volitelně) 11 Odsazovací přihrádka SF-501* (volitelně) 12 Tiskový řadič IC-206* (volitelně) Přidržuje originál položený na osvitovém skle. Vtéto příručce je používán zkrácený název "kryt originálu". Standardně součástí bizhub 163 Volitelně součástí bizhub 211 Automaticky po jednotlivých listech podává dokumenty ke snímání. Vtéto příručce je používán zkrácený název "podavač originálů". Automaticky po jednotlivých listech podává ke snímání originály a automaticky obrací před snímáním oboustranné originály. Vtéto příručce je používán také zkrácený název "zpětný automatický podavač originálů". Automaticky obrací listy při tisku na obě strany. Vtéto příručce je používán také zkrácený název "duplexní jednotka." Jestliže není instalován volitelný hromadný ruční podavač, instalujte dodávané prodloužení přihrádky. Pojme až 100 listů papíru. Vtéto příručce je používán zkrácený název "hromadný ruční podavač". Zásobník papíru, který pojme až 250 listů papíru. Do jednotky lze instalovat až čtyři zásobníky papíru. Vpříručce je dále označován jako "2. zásobník papíru", "3. zásobník papíru", "4. zásobník papíru" a "5. zásobník papíru". Stroj lze postavit na podstavec. Umožňuje postavit stroj na podlahu Na tento podstavec lze instalovat čtyři zásobníky. Vpříručce se označuje jako "podstavec". Stroj lze postavit na podstavec. Umožňuje postavit stroj na podlahu Na tento podstavec lze instalovat dva zásobníky. Vpříručce se označuje jako "podstavec". Stroj lze postavit na podstavec. Umožňuje postavit stroj na podlahu Na tento podstavec lze instalovat pouze jeden zásobník. Vpříručce se označuje jako "podstavec". Umožňuje oddělovat vytištěné stránky (lze použít jen pro tisk zpočítače). Vtéto příručce je nazýván "oddělovač úloh." Odsazuje vysunuté kopie a výtisky. Jestliže je instalován oddělovač úloh, nelze instalovat odsazovací přihrádku. Vestavěný tiskový řadič Umožňuje používat tento stroj jako počítačovou tiskárnu (PCL). Umožňuje síťový tisk ze síťového prostředí Windows nebo NetWare. Umožňuje snímat dokument tak, aby mohla být nasnímaná data odeslána do počítače, nebo připojena jako příloha k u. Blíže viz uživatelská příručka tiskového řadiče IC bizhub 163/211

55 Popis zařízení 3 Č. Název části Popis 13 Karta síťového rozhraní NC-503* (volitelně) 14 Souprava faxu FK-506* (volitelně) 15 Rozšiřující paměťová jednotka EM-103* (volitelně) 16 Vyhřívač pro odstranění vlhkosti HT-502* (volitelně) Vestavěná karta síťového rozhraní Umožňuje síťový tisk ze síťového prostředí Windows nebo NetWare. Umožňuje snímat dokument tak, aby mohla být nasnímaná data odeslána do počítače, nebo připojena jako příloha k u. Blíže viz uživatelská příručka karty síťového rozhraní NC-503. Umožňuje používat tento stroj jako faxové zařízení. Blíže viz návod k použití faxové soupravy FK MB rozšiřující paměť zvětší počet stránek dokumentu, které může stroj zpracovat Vtéto příručce je používán název "přídavná paměť". Instaluje se do podstavného zásobníku nebo podstavce, aby chránilo papír před vlhkostí. * Vestavěné příslušenství není zobrazeno. bizhub 163/

56 3 Popis zařízení 3.2 Názvy částí a jejich funkce Hlavní jednotka bizhub 163/211

57 Popis zařízení 3 Č. Název části Popis 1 Výstupní přihrádka na kopie Ukládá kopie a výtisky lícem dolů. 2 Přední dvířka Otevřete při výměně zásobníku toneru. (Viz str. 8-4.) 3 1. zásobník papíru Pojme až 250 listů papíru Formát papíru lze libovolně nastavovat. Lze vložit speciální papír. (Viz str ) 4 Ruční podavač Slouží k ručnímu podávání papíru při kopírování. Papír vkládejte po jednotlivých listech. Lze vložit speciální papír. (Viz str ) 5 Páčka zámku pravých dvířek Slouží k otvírání a zavírání pravých dvířek. 6 Pravá dvířka Slouží k odstraňování záseků papíru. 7 Mechanické počitadlo 8 Konektor RJ45 pro připojení k síti (volitelně) Ukazuje celkový počet kopií a vytištěných stránek. Slouží k připojení síťového kabelu, když je stroj používán ksíťovému tisku. 9 Konektor USB Slouží k připojení USB kabelu od počítače. 10 Síťový vypínač Slouží k zapínání a vypínání stroje. (Viz str ) 11 Ovládací panel Slouží ke spouštění kopírování, odesílání, nebo provádění různých nastavení. (Viz str ) bizhub 163/

58 3 Popis zařízení Uvnitř stroje Č. Název části Popis 1 Kryt originálu Přidržuje originál na osvitovém skle. 2 Měřítko originálu Slouží k vyrovnání dokumentu. (Viz str ) 3 Držák zásobníku toneru Otevřete při výměně zásobníku toneru. 4 Jednotka fotoválce Vytváří obraz kopie. Jednotku fotoválce by měl vyměňovat servisní technik. 5 Páčky pro uvolnění fixační jednotky Používá se při odstraňování papírů zaseklých ve fixační jednotce. (Viz str. 8-7.) 6 Osvitové sklo Dokument položený na sklo může být snímán. Dokumenty pokládejte na sklo lícem dolů. (Viz str ) 3-8 bizhub 163/211

59 Popis zařízení 3 Automatický podavač originálů/hromadný ruční podavač (volitelně) Automatický podavač originálů Č. Název části Popis 1 Nastavitelná vodicí lišta originálu 2 Kryt pro odstraňování záseků 3 Přihrádka podavače originálů 4 Výstupní přihrádka na originály Vedení upravte podle šířky originálu (viz str ) Slouží k odstraňování záseků papíru. (Viz str ) Vložte listy dokumentu kopírovanou stranou nahoru. (Viz str ) Přijímá nasnímané dokumenty. Hromadný ruční podavač Č. Název části Popis 5 Prodloužení přihrádky 6 Přihrádka ručního podavače Vytáhněte při vkládání papíru velkého formátu. Pojme až 100 listů obyčejného papíru, 20 listů speciálního papíru nebo 10 obálek. (Viz str ) bizhub 163/

60 3 Popis zařízení Automatická duplexní jednotka (volitelně, pouze pro bizhub 211) 1 2 Automatická duplexní jednotka Č. Název části Popis 1 Kryt duplexní jednotky 2 Prodloužení přihrádky Slouží k odstraňování záseků papíru. (Viz str ) Instaluje se, když není instalován volitelný hromadný ruční podavač. Slouží k ručnímu podávání papíru při kopírování. Papír vkládejte po jednotlivých listech. Lze vložit speciální papír bizhub 163/211

61 Popis zařízení 3 Jednotka podavače papíru (volitelně) Zásobník papíru Č. Název části Popis zásobník papíru/ 3. zásobník papíru/ 4. zásobník papíru/ 5. zásobník papíru Pojme až 250 listů obyčejného papíru Lze instalovat čtyři zásobníky papíru. 5 Pravá dvířka Slouží k odstraňování záseků papíru. (Viz str ) bizhub 163/

62 3 Popis zařízení Oddělovač úloh (volitelně) Oddělovač úloh Č. Název části Popis 1 Indikátor výstupu papíru 2 Horní výstupní přihrádka 3 Dolní výstupní přihrádka Rozsvítí se, když ve výstupní přihrádce na kopie zůstane papír a horní výstupní přihrádka na kopie se pohybuje nahoru. Přijímá stránky vytištěné z počítače. Přijímá kopie bizhub 163/211

63 Popis zařízení Části ovládacího panelu a jejich funkce Názvy částí ovládacího panelu a jejich funkce Č. Název části Popis 1 Tlačítko/indikátor [Úsporný režim] 2 Tlačítko/indikátor [Smíšené originály] Stisknutím spustíte režim úspory energie. (Viz str ) Stisknutím zvolíte nastavení "Smíšené originály". 3 Tlačítko/indikátor Jednostranně/ Oboustranně Volí oboustranné kopírování. Zvolte "JEDNOSTR.%JEDNOSTR.", "JEDNOSTR.%OBOUSTR.", OBOUSTR.%JEDNOSTR. nebo "OBOUSTR.%OBOUSTR.". Jestliže je zvoleno jiné nastavení než "JEDNOSTR.%JEDNOSTR.", rozsvítí se tento indikátor. 4 Zobrazit Zobrazuje počet kopií, faktor zoom, nabídky nastavení a chybová hlášení. 5 Tlačítka [+], [,], [*] a[)] Tlačítko [OK] 6 Indikátor/tlačítko [Tiskárna] Pomocí tlačítek [+], [,], [*] and [)] volte zobrazené položky vnabídce aměňte jejich nastavení. Stisknutím tlačítka [OK] se nastavení použijí. Indikátor svítí, když jsou tištěna data z počítače a bliká, když jsou data odesílána. Bližší informace viz uživatelská příručka tiskového ovladače. 7 Tlačítko [Přístup] Používá se, když je nastaveno sledování záznamů. (Viz str ) 8 Tlačítko [Rychlá volba] 9 Tlačítko [Telefonní seznam] Slouží k registraci často používaných adres a k jejich vyvolání při přenosech (Lze použít jen s instalovaným tiskovým řadičem IC-206 nebo s instalovanou kartou síťového rozhraní NC-503.) Slouží k zobrazení údajů naprogramovaných pro rychlou volbu. 10 Tlačítko [Zpět] Dotykem se vrátíte do předchozího zobrazení. 11 Indikátor "Výstraha" Rozsvítí se nebo bliká, dojde-li k chybě. Blíže viz "8 Když se objeví hlášení". bizhub 163/

64 3 Popis zařízení Č. Název části Popis 12 Tlačítko [Sytost] Slouží k nastavení sytosti snímání při kopírování. 13 Tlačítko [Kvalita] Slouží k volbě nastavení kvality dokumentu "TEXT", "FOTO" nebo "TEXT/FOTO". 14 Tlačítko [Zoom] Slouží k nastavení zvětšení nebo zmenšení obrazu při kopírování. (Viz str ) 15 Tlačítko [Papír] Slouží k volbě zásobníku papíru, který má být používán. 16 Tlačítko/indikátor [Funkce] 17 Tlačítko/indikátor [Výstup] 18 Tlačítko/indikátor [Spojování originálů] Slouží k nastavení pokročilým kopírovacích postupů, jako je kopírování s přidáním okraje pro vazbu. Slouží k volbě funkce výstupní zpracování. Složí k nastavení kopírování 2v1 nebo 4v1. 19 Tlačítko [Potvrzení] Slouží k zobrazení počitadel nebo výsledků přenosu, nebo k tisku zpráv o výsledku přenosu. 20 Tlačítko [Nástroje] Slouží k provádění nastavení v režimu Nástroje. NASTAVENI STROJE, NAST. ZDROJE PAPIRU, PAM.VLAST.FORMATU, FUNKCE UZIVATELE, FUNKCE SPRAVCE, NAST. KOPIROVANI 1, NAST. KOPIROVANI 2 21 Tlačítko [Režim paměti] Slouží k registraci a vyvolávání kopírovacích programů bizhub 163/211

65 Popis zařízení Č. Název části Popis 22 Tlačítko [Fax] Stisknutím přejdete do režimu faxu. Když je stroj v režimu faxu, rozsvítí se indikátor tlačítka zeleně. (Jen s instalovanou soupravou faxu FK-506) 23 Tlačítko/indikátor [Scan] 24 Tlačítko/indikátor [Kopie] Stisknutím přejdete do režimu snímání. Když je stroj v režimu snímání, rozsvítí se indikátor zeleně. (Lze použít jen s instalovanou kartou síťového rozhraní NC-503 nebo s instalovaným tiskovým řadičem IC-206.) Stisknutím přejdete do režimu kopírování. Když je stroj v režimu kopírování, rozsvítí se indikátor zeleně. 25 Tlačítko [123/ABC] Slouží k přepínání mezi režimem zadávání číslic a písmen. (Lze použít jen s instalovanou soupravou faxu FK-506, kartou síťového rozhraní NC-503 nebo tiskovým řadičem IC-206.) 26 Tlačítko [Nulování] Slouží ke smazání všech nastavení (kromě naprogramovaných nastavení) zadaných z ovládacího panelu. Stiskem se smaže zadaná úloha. 27 Tlačítko/indikátor [Přerušení] 28 Tlačítko [Smazat/Stop] Stiskněte, chcete-li vstoupit do režimu přerušení. Když je stroj vrežimu přerušení, rozsvítí se indikátor zeleně. Dalším stisknutím tohoto tlačítka se režim přerušení zruší a stroj se vrátí do stavu před přerušením. (Viz str ) Jestliže je toto tlačítko stisknuto během tisku úlohy, tisk se zastaví, aby bylo možno v přerušení kopírovat. Po dalším stisknutí tohoto tlačítka pokračuje tisk dokumentu z počítače. Slouží k smazání zadaného čísla a znaků. Slouží k zastavení probíhající operace kopírování. Slouží k zastavení tiskové úlohy z počítače. bizhub 163/
