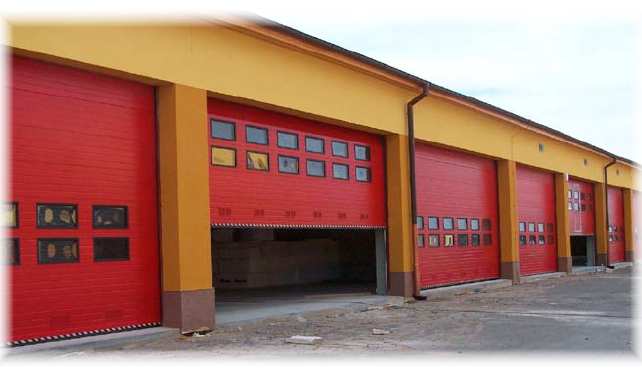

1 PRŮMYSLOVÁ VRATA SSÚD CHOTOVINY

2 Průmyslová sekční vrata Charakteristika: jsou vyráběna ze sendvičových panelů s 40 mm izolací polyuretanem s přerušeným tepelným mostem elegantní provedení je dotvářeno povrchem se strukturou imitace dřeva, základním barevným odstínem je barva bílá RAL 9010, na přání lze dodat dalších 130 odstínů RAL nebo folii imitaci dřeva dle aktuální nabídky. jsou ideální pro dokonalý vzhled Vaší firmy či provozovny, maximální pohodlí a bezpečnou obsluhu přímo z vrátnice objektu, či vozidla ovládání je také možné za pomoci indukčních smyček, radarů, čteček magnetických karet, klíčů atd. bezpečnost lze zajistit sadou fotobuněk nebo bezpečnostní lištou

3 Průmyslová sekční vrata Použití: intenzivní provoz u vytápěných či chlazených místností skladové prostory, výrobní provozy mycí linky čerpacích stanic, stanice STK autobusová nádraží, vlaková a tramvajová depa apod. Výhody: vynikající tepelná izolace estetický vzhled dokonalé utěsnění možnost prosvětlení různými typy prosklení variabilita způsobu použití do různých typů ostění možnost vsazení integrovaných dvířek vysoká spolehlivost široká barevná škála výplně neobsahují freon krátké dodací lhůty, výjimečně i do týdne

4 Průmyslová sekční vrata Typy: Sekční Rolovací Požární Rychlonavíjející (rychloběžná) Varianty: na vyžádání je možno vrata dodat se vstupními dvířky, okny nebo větrací mřížkou, nouzovým otevíráním, zámkem, automatickým ovládáním atd.

5 Průmyslová vrata - ukázka

6 Technický popis Materiály rám ocelový pozinkovaný profil těsnění pryžové a silikonové profily izolace polyuretan 40 mm (k = 0,88 Wm-2K-1) Povrchová úprava a) možno bez povrchové úpravy b) lak dle přání zákazníka (vzorník) Ovládání ruční, lankem nebo řetízkem hřídelovým motorem automatické indukční smyčkou, tlačítkem nebo vysílačkou apod. motorem na stropní konstrukci Nutný prostor pro ovládání na boku ruční min. 120 mm až 160 mm podle typu otevírání řetězem min. 100 mm až 300 mm podle typu otevírání el. pohonem min. 350 mm až 400 mm podle typu otevírání Nadpraží NS normální systém 420 mm LS nízký systém 200 mm HS vysoký systém proměnná výška nadpraží VS vertikální systém výška otvoru +400 mm a další kombinace

7 Prosklení průmyslových vrat vložením prosklené AL sekce hranatá okénka v jedné nebo více řadách oválná okénka v jedné nebo více řadách

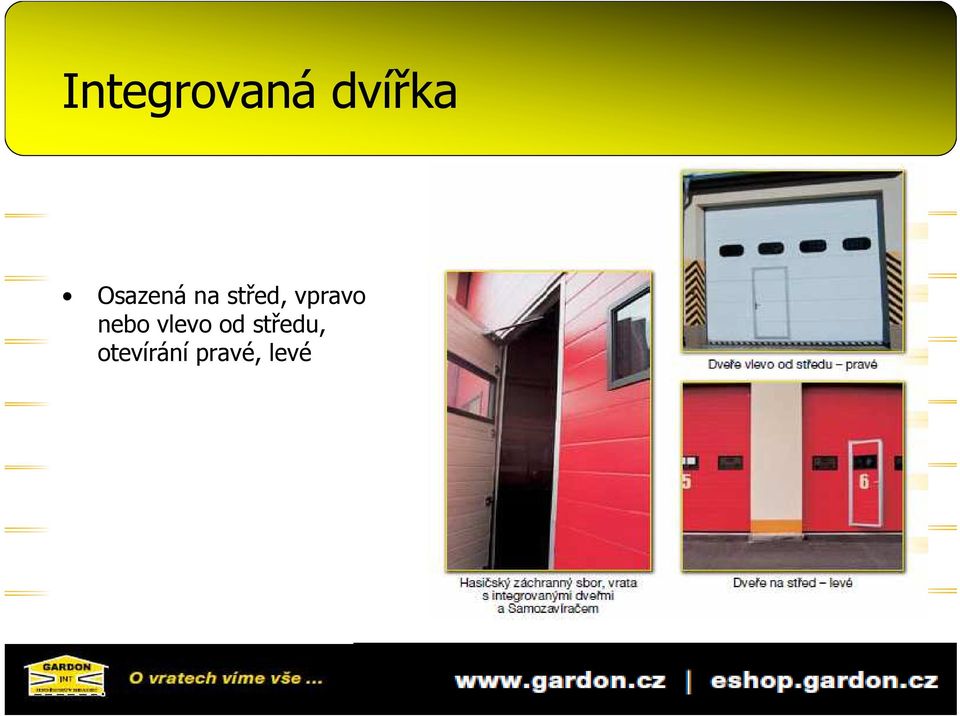

8 Integrovaná dvířka Osazená na střed, vpravo nebo vlevo od středu, otevírání pravé, levé

9 Konstrukce na spodní hraně jsou venkovní vrata opatřena pryžovým profilem, který zajišťuje dokonalé lícování s podlahou horní vodící válce jsou nastavitelné tak, aby umožnili řádné těsnění u překladového nosníku všechny venkovní dveře jsou opatřeny zámkem nebo závorou vrata jsou z obou stran opatřena polyester-silikonovým nátěrem vnější a vnitřní strana vrat je povrchově upravena dokonalé utěsnění mezi panely je docíleno kombinací speciálního profilu a pryžových profilů osazených kolem dveří

10 Typy systémů sekční vrat Průmyslové lamelové vrata sekční ocelová plná i prosklená, zajíždějící pod strop vyráběná z polyuretanových sendvičů a pozinkovaných ocelových profilů vnitřní a vnější desky jsou pozinkované za studena z válcované oceli sendzimir tloušťky 0,55 mm nebo hliníkového plechu zasklení 1 nebo 2 vrstvy akrylát 3 mm touto technologií je vytvořena homogenní struktura, která je důležitá pro optimální izolační vlastnosti a tuhost panelu Průmyslová vrata celohliníková prosklená venkovní vrata jsou z dutých ai profilů, která jsou dodávána s jednoduchým nebo dvojitým zasklením standardní variant spodního panelu je neprosklená a opatřená izolací možností střídání plných a prosklených panelů Ovládání: ruční lankem nebo řetězem motorem na stropní konstrukci hřídelovým motorem automatické indukční smyčkou, tlačítkem nebo vysílačkou apod.

11 Typy systémů sekčních vrat

12 Průmyslové pohony Lift Master výkon motoru (kw) 0,37 točivý moment (nm) 100 počet otáček (upm) 24 napětí (v) 3 x 400v, 50 Hz, pe (3 x 230v, 50 Hz, pe) účinnost (%) 60 ochrana ip 54 zabezpečení a 10,0 přívody 5 x 1,5 mm2 pracovní teplota C 20/+60 hmotnost (kg) dkk 13/dkn 15/dks 13 CAME GFA

13 Realizované stavby ZZS Jindř. Hradec Čerpací stanice Brno Čerpací stanice Tábor Čerpací stanice, Praha Globus, Č. Budějovice Výrobní hala, Praha ZZS Jindř. Hradec Průmyslová vrata, Praha HZS Jilemnice

14 Realizované stavby VOLKSWAGEN Tábor 6 ks průmyslových vrat HZS Prachatice 8 ks průmyslových vrat (3 ks vrat s dvířky) LAKMILEX Milevsko průmyslová vrata AUTOSERVIS FKH Mýto u Rokycan 4 ks průmyslových vrat TRW DAS Dačice 1 ks průmyslových vrat se vstupními dvířky HASIČSKÁ ZBROJNICE Rakovník 14 ks průmyslových vrat (část se vstupními dvířky) ČE RPACÍ STANICE PH Prostějov 1 ks průmyslových sekčních vrat JČE Jindřichův Hradec 2 ks průmyslových vrat (rozměr 6 x 4 m) MYCÍ LINKA U SPH Valašské Meziříčí 3 ks průmyslových vrat (2 ks se vstupními dvířky) PRODEJNA A AUTOSERVIS MAZDA Svitavy průmyslová vrata SKLÁD KA EKOLOGICKÉHO OD PADU Jindřichův Hradec průmyslová vrata ČO V Jindřichův Hradec průmyslová vrata + vyklápěcí vrata Tekla FONTEA Deštná 2 ks průmyslových vrat SSÚD Ostrov u Stříbra 36 kusů průmyslových vrat (z toho část se vstupními dvířky)

15 Realizované stavby ME INDL Jindřichův Hradec průmyslová vrata SOŠ Jindřichův Hradec průmyslová vrata SSÚD Velký Beranov 33 ks průmyslových vrat SSÚD Podivín 9 ks průmyslových vrat SSÚD Chrlice 8 ks průmyslových vrat SSÚD Domašov 14 ks průmyslových vrat (z toho 3 ks se vstupními dvířky) MO TOR Písek 7 ks průmyslových vrat a 1 ks vrat garážových kazetových PRODE JNA BRAVOLL Počátky průmyslová vrata ČSPH Slavonice průmyslová vrata do mycí linky vč. bočních a horních fixních panelů NISSAN Pelhřimov průmyslová vrata ovládaná kladkostrojem SKLÁRNY CRYSTALEX Chlum u Třeboně 2 ks průmyslových vrat KONSTAV KOLÍN 3 ks průmyslových vrat POLICIE ČR, Jindřichův Hradec průmyslová vrata RYCH LÁ ZÁCH RANNÁ SLUŽBA Jindřichův Hradec 3 ks průmyslových vrat (v barvě a s okny)

16 Realizované stavby AR SERVIS spol. s. r. o. 1 ks průmyslových vrat, ovládání pohonem Fa. Jiří Souček, Lásenice 2 ks průmyslových vrat s pohonem, 1 ks sekčních garážových vrat KASALOVA PILA s. r. o., J. Hradec 4 ks průmyslových vrat s pohonem, 6040 x 4220 mm SSÚD Velký Beranov 2 ks průmyslových vrat s integrovanými dvířky HB BE TON s. r. o., Horní Žďár 6 ks průmyslových vrat, ovládání pohonem AUTO RACE K VYSOČ INA a. s., Pelhřimov průmyslová vrata 2830 x 2970 mm SEPOS spol. s. r. o., Jihlava 3 ks průmyslových vrat, prosklení sekcí, ovládání pohony JESTAL s.r.o. Chomutov 2 ks průmyslových vrat s elektropohonem, se vstupnímu dvířky, s prosklením sekce DU NO FREITZEITARTIKEL, spol. s r.o. Praha 2 ks průmyslových vrat s prosklením a elektropohonem (1 ks se vstupními dvířky) PILA ČE RNÝ Žichovice 2 ks průmyslových vrat s prosklením a elektropohonem, 1 ks protiprůvanové clony P. RUNDŠTUK, Troubsko 1 ks průmyslových vrat s elektropohonem BAU SERVIS s.r.o., Veselí nad Luž. 1 ks průmyslových vrat s elektropohonem LISY DVOŘÁ K, Sedlčany 2 ks průmyslových vrat s elektropohonem v lamelovém provedení

17 Realizované stavby ENGEL STROJÍRENSKÁ spol., Kaplice 1 ks průmyslových vrat v lamelovém provedení SSÚD CHO TOVINY 23 ks průmyslových vrat (integr. dvířka, prosklení, v barevném provedení) TECH NICKÉ SLUŽBY, Vodňany 8 ks průmyslových vrat v lamelovém provedení MU LTOS s.r.o., Pelhřimov 2 ks průmyslových vrat v barevném provedení, prosklené hliníkové sekce P. TOLKNER PŘE PRAVA DŘE VA, Kamenice nad Lipou 2 ks průmyslových vrat v provedení ZLATÝ DUB DŘE VOSPOL ŠŤASTNÝ s.r.o., Bechyně 2 ks průmyslových vrat s integrovanými vstupními dvířky Ing. ŠAŠEK, Vyskytná nad Jihlavou 1 ks prům. vrat v barvě, s prosklenou AL sekcí, tlaková lišta, maják JSK PARTNER, Kamenice nad Lipou 2 ks průmyslových vrat, RAL 9010, LS-Z, 1 ks vrat typ AUTOM ATIC MAKRO stav spol. s r.o., SSÚD Pravy dvoukřídlá posuvná vrata na mechanické ovládání SVOZ SYSTÉM, Aš 2 ks průmysl. vrat s integr.dvířky, 1x hřídelový pohon, 1x ovládání kladkostrojem, prosklení GLOBU S ELEKTROWORLD Č.Budějovice 3 ks průmyslových vrat v lamelovém provedení s povrchovou úpravou RAL, pravoúhlá průmyslová okna ve dvou sekcích KM PRONA Horní Počernice 2 ks. prům. vrat k mycí lince, s integrovanými dvířky a pravoúhlými prům. okny A mnoho dalších tisíce kusů průmyslových vrat

18 Komplexní servis

19 Kontakty GARDON INT. s. r. o. GARDON INT. s. r. o. Pražská 104/II Rudolfovská Jindřichův Hradec České Budějovice tel./fax: tel./fax: KONTAKTNÍ OSOBA: Klára Čejková tel.: mail: cejkova@gardon.cz
