2 Obsah A. CERTIFIKACE A ZNÁMKY KVALITY... 3 B. STÁVAJÍCÍ ŘEŠENÍ STŘEŠNÍCH PLÁŠŤŮ S ODVĚTRÁVANOU MEZEROU U PANELOVÝCH OBJEKTŮ... 4 C. OPTIMALIZACE STAVU STŘEŠNÍHO PLÁŠTĚ ZA POUŽITÍ SUCHÉ APLIKACE MATERIÁLU CLIMATIZER PLUS... 5 D. SCHEMATICKÉ ZNÁZORNĚNÍ STAVU STŘEŠNÍHO PLÁŠTĚ PO PROVEDENÍ APLIKACE TEPELNÉ IZOLACE CLIMATIZER PLUS... 7 E. INSTRUKCE PRO APLIKACI TEPELNÉ IZOLACE CLIMATIZER PLUS DO STŘEŠNÍHO PLÁŠTĚ... 8 I. STŘECHY PRŮLEZNÉ SE VZDUCHOVOU MEZEROU V ROZMEZÍ CM...8 II. STŘEŠNÍ ODVĚTRÁVANÉ PLÁŠTĚ S NEPRŮLEZNOU ODVĚTRÁVACÍ MEZEROU F. OCHRANA RORÝSŮ A NETOPÝRŮ PŘI REKONSTRUKCÍCH BUDOV G. OCHRANA STAVBY A ŽIVOTNÍHO PROSTŘEDÍ H. ZAJIŠTĚNÍ BEZPEČNOSTI PRÁCE A PROVOZU OBJEKTU PŘI JEHO REKONSTRUKCI I. REFERENCE ZATEPLENÍ APLIKACE CLIMATIZER PLUS DO DVOUPLÁŠŤOVÉ ODVĚTRÁVANÉ STŘECHY J. VÝHODY SANACE STŘEŠNÍHO PLÁŠTĚ PROVEDENÍM APLIKACE TEPELNÉ IZOLACE CLIMATIZER PLUS K. FYZIKÁLNÍ VLASTNOSTI CLIMATIZERU PLUS... 24

3 A Certifikace a známky kvality 3

4 B Stávající řešení střešních plášťů s odvětrávanou mezerou u panelových objektů Dvouplášťové střechy s větranou vzduchovou mezerou napojenou na vnější prostředí, mají takto zajištěno odvádění vlhkosti, která se do vzduchové mezery dostává difúzí z interiéru. Správná funkce střechy závisí na vhodném rozmístění a velikosti odvětrávacích otvorů, zajišťujících přivádění a odvádění vzduchu z větrací mezery. Nevýhody tohoto střešního pláště u stávajících panelových objektů spočívají zejména: V nedostatečně dimenzované tepelné izolaci, která má za následek nejen větší spotřebu tepla na vytápění, ale i přehřívání podstřešních bytů v letních měsících. Špatné funkci odvětrávání - malé nebo ucpané atikové odvětrávací otvory. Špatná parotěsnost spodních konstrukcí s nedostatečnou izolací způsobuje velké množství vodního kondenzátu. Ve vrchních pláštích, které jsou obvykle tvořeny asfaltovými pásy v mnoha vrstvách, se udržuje skrytá vlhkost, způsobující opakované poruchy hydroizolační funkce pláště. Jsou opravitelné u starších objektů klasickou cestou pouze za cenu demontáže horního pláště nebo změnou celé konstrukční koncepce. 4 C Optimalizace stavu střešního pláště za použití suché aplikace materiálu CLIMATIZER PLUS Řešení výše uvedených problémů je u tohoto typu střech často proveditelné metodou doplnění izolace do stávajícího prostoru střechy. Aby takto mohlo dojít k nápravě problému s nedostatečnou tepelnou izolací je třeba v celé konstrukci střešního pláště předem prověřit a zhodnotit následující parametry: Do střešního pláště ve vhodně vytypovaných místech provést sondy a prověřit průchodnost a stav vzduchové mezery s původní vrstvou izolace. Zhodnotit funkčnost a stav hydroizolační vrstvy a vyhodnotit zda současně s doplněním izolace tepelné není třeba provést rovněž kompletní opravu hydroizolace, tak aby bylo zamezeno případnému zatečení do střechy a nově aplikované izolace. Provést výpočet plochy zatepleného střešního pláště s čistou plochou odvětrávacích otvorů. Optimální poměr by měl odpovídat 1 m 2 odvětrávacích otvorů : m 2 izolované plochy. Dle stávající konkrétní skladby střešního pláště provést tepelně technický výpočet, který zhodnotí nově dosažený stav rovněž z hlediska případného vzniku kondenzace uvnitř vzduchové mezery. Zhodnotit z hlediska statiky jak provést vstupní otvory do střechy zejména v případech vytváření vlezných otvorů s rozměry cca 60 x 60 cm (netýká se vyvrtávaných malo-průměrových otvorů) Vyhodnotit dle dimenze vzduchové mezery po aplikaci izolace, zda je možné použít aktivní odvětrávací hlavice pro odvod vzduchu z větší plochy, nebo zvolit vyšší počet vhodně umístěných odvětrávacích komínků v kombinaci se stávajícími atikovými otvory. Možné je rovněž oba způsoby kombinovat.

5 Zajistit správné rozmístění nových odvětrávacích otvorů nebo aktivních hlavic tak, aby byl celý prostor rovnoměrně odvětrán. Při dodatečném zateplování menších pultových střech často postačuje zvětšit a vyčistit původní atikové větrací otvory, pokud jsou vhodně rozmístěny. Naopak při dodatečném zateplování velkých plochých motýlkových střech s úžlabím je nutné vyčistit původní atikové větrací otvory a zároveň doplnit odvětrání o nové, vhodně rozmístěné odvětrávací hlavice. D Schematické znázornění stavu střešního pláště po provedení aplikace tepelné izolace CLIMATIZER PLUS 5 Povlaková krytina ploché střechy Nosná vrstva horního pláště (může být tvořena betonem, prkenným záklopem azbestocementovými deskami) Provětrávaná vzduchová mezera CLIMATIZER PLUS Nosná vrstva dolního pláště (železobeton)

6 E Instrukce pro aplikaci tepelné izolace CLIMATIZER PLUS do střešního pláště Řešení vlastní aplikace izolace do střešního pláště je závislé na předchozím ověření stavu střechy dle bodu C. V závislosti na mezeře dvouplášťové střechy se lze v zásadě rozhodnout pro dva typy řešení, případně jejich kombinaci. I. Střechy průlezné se vzduchovou mezerou v rozmezí cm 6 Lze řešit standardním způsobem aplikace suché izolace na vodorovných plochách. Do střešního pláště jsou vytvořeny vhodně rozmístěné vstupní otvory, kterými lze do vnitřního prostoru vstoupit a izolaci doplnit. Tloušťka aplikované izolace se pohybuje obvykle v rozmezí cm. Pro dosažení této fi nální tloušťky je třeba v průběhu prováděcích prací aplikovat tloušťku o % větší. Tak se eliminuje následné částečné sesednutí izolace, které je v praxi po 1 roce obvykle v rozmezí 10 15% v závislosti na celkové tloušťce izolace. K dalšímu výraznějšímu sesedání pak již nedochází! U vyšších tlouštěk je sesednutí u horní hranice u nižších tlouštěk je u nižší hranice. Sesednutí je v přímé souvislosti s aplikovanou objemovou hmotností izolace. V těchto případech by dosahovaná objemová hmotnost izolace neměla přesahovat kg/m 3.

7 Uzavření aplikačních otvorů by mělo být řešeno nástavbou s aktivní ventilační hlavicí. Rozšířená a zvýšená nástavba zajišťuje snížení rychlosti proudění v místě hlavice a zároveň zabraňuje zasněžení hlavice v zimním období. II. Střešní odvětrávané pláště s neprůleznou odvětrávací mezerou Musí být řešeny aplikací prostřednictvím většího počtu odvětrávacích otvorů. Vhodné je pro dobrou kontrolu aplikované tloušťky izolace, umístit jednotlivé otvory ve vzdálenosti do 6 m od sebe. Je tak dosaženo optimální kontrolovatelné aplikace v rozmezí do 3 4 m z jednoho aplikačního místa. 7

8 Aplikaci je nutné provádět s nízkou objemovou hmotností. Optimum je kg/m3. Tím zaručeně dojde v následujícím období k částečnému 10 15% sesednutí izolace a případný styk izolace s vrchním pláštěm, který se v průběhu provádění může vyskytnout, je eliminován. PŘED PO APLIKACI 8 Zpětné zakrytí aplikačních otvorů je obvyklé zajistit prostřednictvím odvětrávacích komínků o průměru mm. Výpočtem by měla být zajištěna plocha odvětrání v poměru 1: s plochou izolovaného prostoru. Pokud dojde k částečnému omezení průchodnosti atikových odvětrávacích otvorů nebo ke snížení průběžné odvětrávací mezery mezi horním pláštěm musí být funkce odvětrání vrchními komínky posílena. Během aplikace nebyl nijak narušen chod organizace (složité stěhování materiálu atd. )

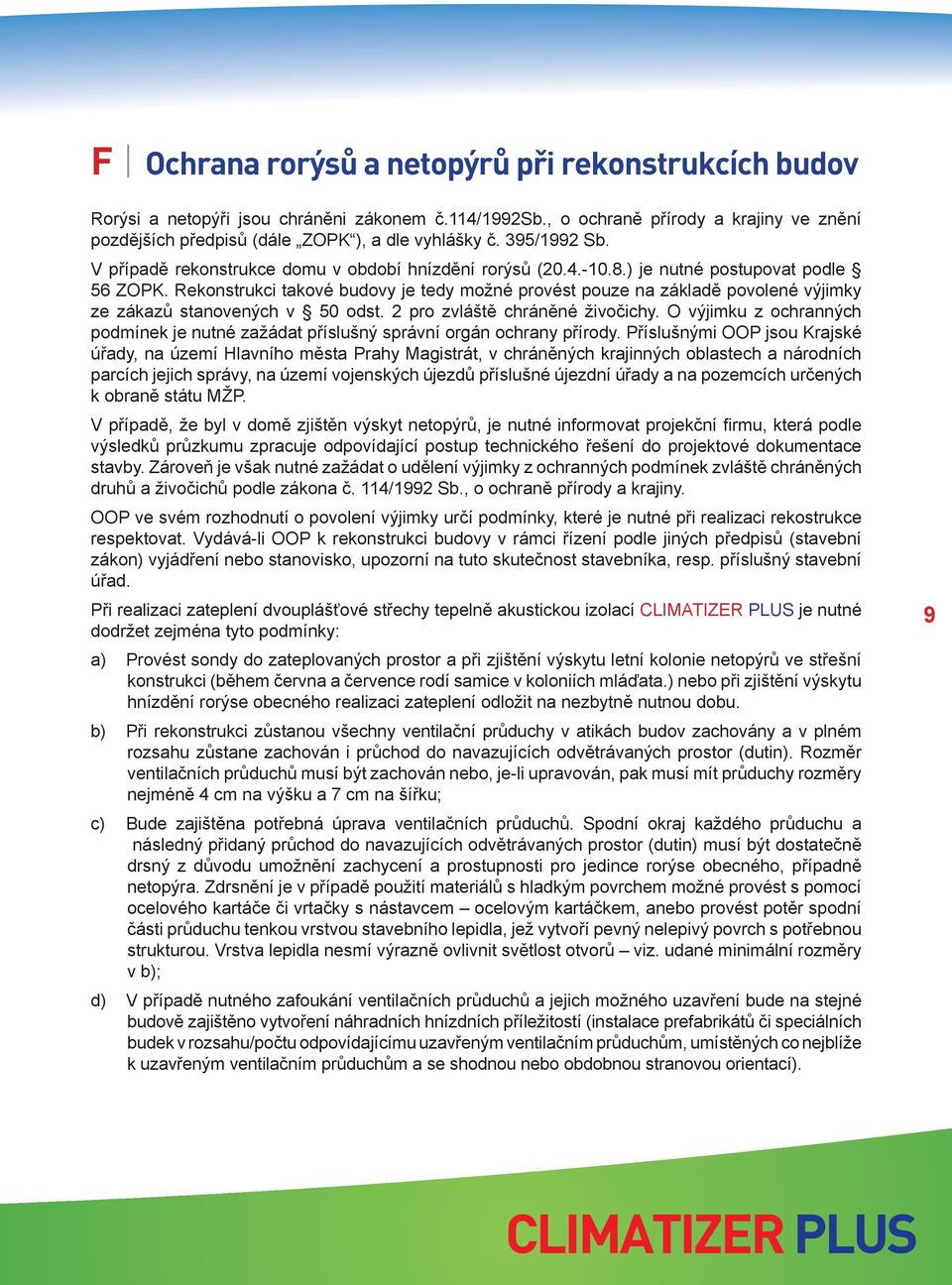

9 F Ochrana rorýsů a netopýrů při rekonstrukcích budov Rorýsi a netopýři jsou chráněni zákonem č.114/1992sb., o ochraně přírody a krajiny ve znění pozdějších předpisů (dále ZOPK ), a dle vyhlášky č. 395/1992 Sb. V případě rekonstrukce domu v období hnízdění rorýsů ( ) je nutné postupovat podle 56 ZOPK. Rekonstrukci takové budovy je tedy možné provést pouze na základě povolené výjimky ze zákazů stanovených v 50 odst. 2 pro zvláště chráněné živočichy. O výjimku z ochranných podmínek je nutné zažádat příslušný správní orgán ochrany přírody. Příslušnými OOP jsou Krajské úřady, na území Hlavního města Prahy Magistrát, v chráněných krajinných oblastech a národních parcích jejich správy, na území vojenských újezdů příslušné újezdní úřady a na pozemcích určených k obraně státu MŽP. V případě, že byl v domě zjištěn výskyt netopýrů, je nutné informovat projekční fi rmu, která podle výsledků průzkumu zpracuje odpovídající postup technického řešení do projektové dokumentace stavby. Zároveň je však nutné zažádat o udělení výjimky z ochranných podmínek zvláště chráněných druhů a živočichů podle zákona č. 114/1992 Sb., o ochraně přírody a krajiny. OOP ve svém rozhodnutí o povolení výjimky určí podmínky, které je nutné při realizaci rekostrukce respektovat. Vydává-li OOP k rekonstrukci budovy v rámci řízení podle jiných předpisů (stavební zákon) vyjádření nebo stanovisko, upozorní na tuto skutečnost stavebníka, resp. příslušný stavební úřad. Při realizaci zateplení dvouplášťové střechy tepelně akustickou izolací CLIMATIZER PLUS je nutné dodržet zejména tyto podmínky: a) Provést sondy do zateplovaných prostor a při zjištění výskytu letní kolonie netopýrů ve střešní konstrukci (během června a července rodí samice v koloniích mláďata.) nebo při zjištění výskytu hnízdění rorýse obecného realizaci zateplení odložit na nezbytně nutnou dobu. b) Při rekonstrukci zůstanou všechny ventilační průduchy v atikách budov zachovány a v plném rozsahu zůstane zachován i průchod do navazujících odvětrávaných prostor (dutin). Rozměr ventilačních průduchů musí být zachován nebo, je-li upravován, pak musí mít průduchy rozměry nejméně 4 cm na výšku a 7 cm na šířku; c) Bude zajištěna potřebná úprava ventilačních průduchů. Spodní okraj každého průduchu a následný přidaný průchod do navazujících odvětrávaných prostor (dutin) musí být dostatečně drsný z důvodu umožnění zachycení a prostupnosti pro jedince rorýse obecného, případně netopýra. Zdrsnění je v případě použití materiálů s hladkým povrchem možné provést s pomocí ocelového kartáče či vrtačky s nástavcem ocelovým kartáčkem, anebo provést potěr spodní části průduchu tenkou vrstvou stavebního lepidla, jež vytvoří pevný nelepivý povrch s potřebnou strukturou. Vrstva lepidla nesmí výrazně ovlivnit světlost otvorů viz. udané minimální rozměry v b); d) V případě nutného zafoukání ventilačních průduchů a jejich možného uzavření bude na stejné budově zajištěno vytvoření náhradních hnízdních příležitostí (instalace prefabrikátů či speciálních budek v rozsahu/počtu odpovídajícímu uzavřeným ventilačním průduchům, umístěných co nejblíže k uzavřeným ventilačním průduchům a se shodnou nebo obdobnou stranovou orientací). 9

10 V rámci programu Panel jsou náklady na zbudování náhradních hnízdišť nebo ošetření průchodnosti starého větracího otvoru hrazeny jako uznatelné náklady. V rámci programu Zelená úsporám tomu tak není. Zdroj informací: Metodický pokyn sekce ochrany přírody a krajiny Ministerstva životního prostředí k postupu orgánů ochrany přírody při zajišťování ochrany hnízdní populace rorýse obecného (Apus apus) podle zákona č. 114/1992 Sb., o ochraně přírody a krajiny, ve znění pozdějších předpisů Brožura: Ochrana rorýsů a netopýrů při rekonstrukcích budov G Ochrana stavby a životního prostředí Při dodatečném zateplení dvouplášťových odvětraných střech metodou suché aplikace materiálu CLIMATIZER PLUS jsou respektovány všechny hygienické předpisy zejména hlučnost a prašnost. 10 Při provádění stavebních prací je kladen důraz na ochranu zájmů jak obytných prostor pod střešní konstrukcí tak i okolních objektů. Práce jsou prováděny s maximální opatrností a ohleduplností tak, aby nedošlo ke škodám. Při realizaci stavebních a především bouracích prací je prováděno kropení, stavební prvky nejsou shazovány z výšky na zem, odklízení přebytečných stavebních materiálů a stavebního odpadu je prováděno přímo na přistavené kontejnery bez staveništní meziskládky. Odvoz a naložení kontejnerů sutí je prováděno pomocí krycí plachty. Při odjezdu techniky ze stavby musí dodavatel dbát na její očištění před vjezdem na veřejné komunikace. Hluk z rekonstrukčních prací je omezen na minimum díky použité technologii a vhodné volbě stavebních strojů a mechanismů. Zařízení jsou použita tak, aby na fasádě nejbližších objektů nebyly překročeny maximální hladiny hluku určené dle hygienického předpisu. Rekonstrukce je realizována tak, aby nebyl překročen akustický limit (55 db) stanovený závazným hygienickým předpisem NV 148/2006 Sb. Je důsledně dodržován denní režim stavby. Hlučné stavební práce jsou realizovány pouze v pracovních dnech a to v době mezi 7.oo 20.oo hod. Exhalace z mobilních zdrojů jsou omezeny na automobily a dieselagregáty. Vzhledem k navrženým technologiím nevzniká při dodatečném zateplení dvouplášťových odvětraných střech metodou suché aplikace materiálu CLIMATIZER PLUS žádný nebezpečný odpad, předpokládá se vznik následujících druhů odpadů: - Igelitové obaly - Papírové obaly - Zbytky řeziva - Zbytky cihelné či betonové suti- Kovový odpad - pásky, spony - Obaly od hydroizolací, ředidel a lepidel - Obaly z umělých hmot plastik Pro likvidaci výše uvedených druhů platí, že jsou umísťovány tak, aby nenarušovaly životní prostředí a vzhled okolí stavby a nebudou na stavbě páleny.

11 Jednotlivé odpady jsou tříděny, využitelné nabídnuty k dalšímu zpracování a nepoužitelné likvidovány odbornou fi rmou, která zajistí jejich ekologickou likvidaci. Tato likvidace odpovídá bezpečnostním předpisům, podmínkám ochrany životního prostředí a předpisům o nakládání s odpady. S veškerým odpadem, který při stavbě vznikne, je naloženo v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a jeho prováděcích vyhlášek MŽP ČR č.381/2001 Sb. (katalog odpadů), ve znění pozdějších předpisů a č.383/2001 Sb., o podrobnostech nakládání s odpady, ve znění pozdějších předpisů, tj. je vytříděn a předán oprávněným osobám k recyklaci a využití. Pouze není-li recyklace nebo využití možné, je uložen na řízené skládce. Ze stavebního odpadu jsou vytříděny složky nebezpečného odpadu. Nebezpečný odpad je předán k odstranění oprávněné osobě, které byl dle 16 odst. 3 zákona o odpadech vydán souhlas k nakládání s nebezpečnými odpady. Doklady o odstranění a nakládání s odpady jsou předloženy k případné kontrole. H Zajištění bezpečnosti práce a provozu objektu při jeho rekostrukci Je nutno dbát na dodržování všech platných předpisů v ČR pro BOZ, včetně důrazu na používání ochranných pomůcek. Je nutno dodržovat zejména: Zákon č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Nařízení vlády č. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky Režim vstupu do objektu, délka pracovní doby a oprávněnost osob je stanovena v kontraktu mezi investorem a prováděcí fi rmou. Prováděcí fi rma zajistí viditelnou ceduli na místě k tomu určeném (např. informační nástěnka ve vstupu do objektu), kde je stanoven kontakt na odpovědné pracovníky, včetně telefonického spojení. Vstup do objektu i na střechu je zabezpečen, v nočních hodinách nebo ve dnech pracovního klidu a volna jsou materiály i strojní zařízení pod uzamčením. Realizaci provádí odborná fi rma s příslušným oprávněním, s odpovídajícím předmětem podnikání za stálého dozoru jejího odpovědného pracovníka. Stavební fi rma je řádně pojištěna na škody způsobené jejím vlastním zaviněním a současně je v průběhu stavby tato stavba pojištěna (živelné pohromy, krádež a další). Pracovníci na stavbě jsou poučeni o BOZ. Kvalifi kované práce provádějí pracovníci s patřičnou atestací nebo proškolením. Na stavbě jsou dodržována všechna nařízení a normy IBP a ČSN související s bezpečností práce. Rekonstrukce střešního pláště objektu metodou suché aplikace materiálu CLIMATIZER PLUS nevyžaduje, vzhledem ke své technické úrovni, specielní ochranu zdraví při práci. Zároveň vzhledem k použité technologii není nijak omezen provoz objektu. 11

12 I Reference zateplení aplikace CLIMATIZER PLUS Ostrava 2006 / Zbyněk TOCAUER - ITO Zateplení ploché dvouplášťové střechy 6 bytových domů typu G57 v Ostravě. Celková plocha 1230 m 2. 12

13 České Budějovice 2007 / Pavel Brodský - EKOIZOL, spol. s r. o. Zateplení ploché dvouplášťové střechy bytového domu v Prachaticích. Plocha 480 m 2. 13

14 Přeštice 2007 / Ivan Říha - PIRMET Zateplení ploché dvouplášťové střechy bytového domu v Přešticích. Plocha 495 m 2. 14

15 Beroun 2007 / Luboš Komárek Zateplení ploché dvouplášťové střechy 3 bytových domů v Berouně. Množství izolace 175 m 3. 15

16 Plzeň 2008 / Ivan Říha - PIRMET Zateplení ploché dvouplášťové střechy bytového domu v Plzni. Plocha 408 m 2. 16

17 Praha / CIUR a.s. Zateplení ploché dvouplášťové střechy bytového domu v Praze 4 Libuš. Plocha 180 m 2. 17
