1 Dřevostavby komplexně Aktuální trendy v návrhu skladeb dřevostaveb Ing. arch. Tereza Vojancová Technický poradce tech.poradce@uralita.com

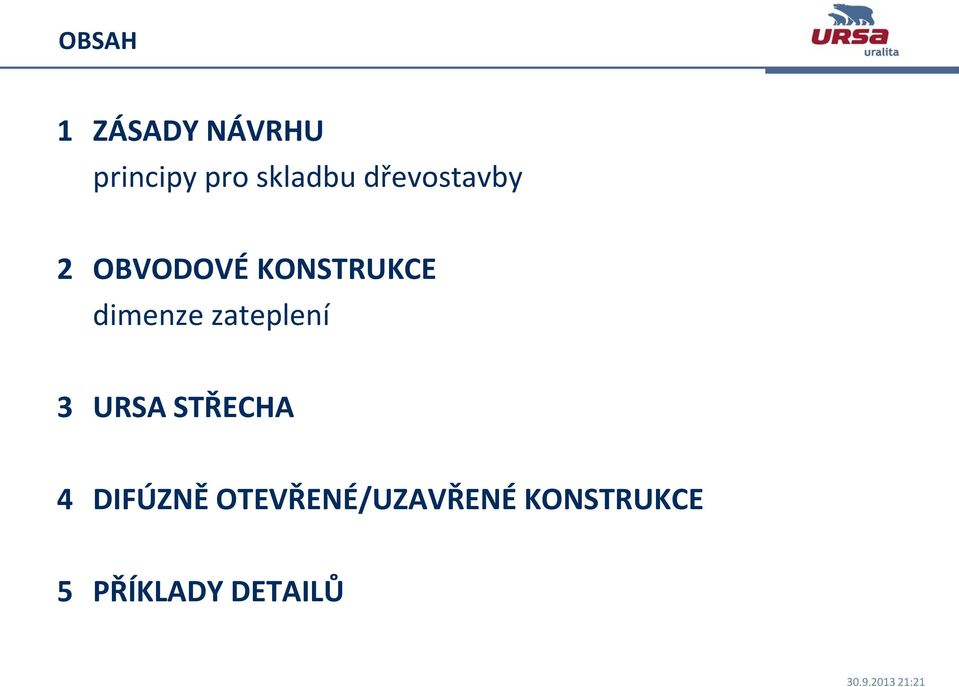

2 OBSAH 1 ZÁSADY NÁVRHU principy pro skladbu dřevostavby 2 OBVODOVÉ KONSTRUKCE dimenze zateplení 3 URSA STŘECHA 4 DIFÚZNĚ OTEVŘENÉ/UZAVŘENÉ KONSTRUKCE 5 PŘÍKLADY DETAILŮ :21

3 Subtilnější konstrukce = vyšší využití obestavěného prostoru 290,5 mm U = 0,2 W/m 2 K R w = 45 db 400 mm U = 0,32 W/m 2 K R w = 44 db 136mm 150mm Zdroj: AVMI, ADMD Dřevostavby s minerální izolací :21

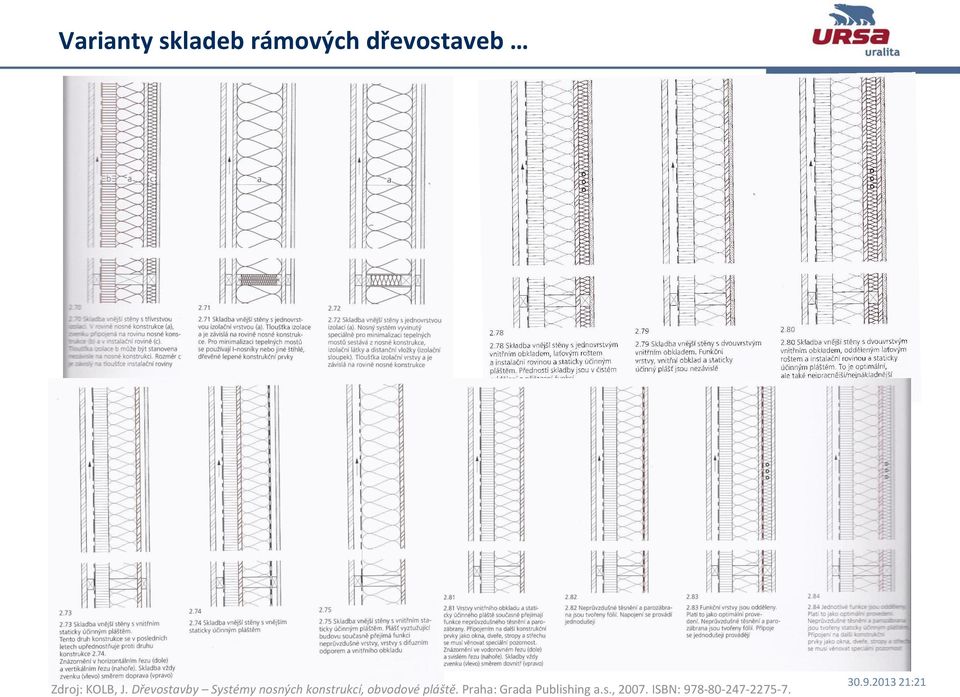

4 Varianty skladeb rámových dřevostaveb Zdroj: KOLB, J. Dřevostavby Systémy nosných konstrukcí, obvodové pláště. Praha: Grada Publishing a.s., ISBN: :21

5 Konstrukční vrstvy pláště budovy 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

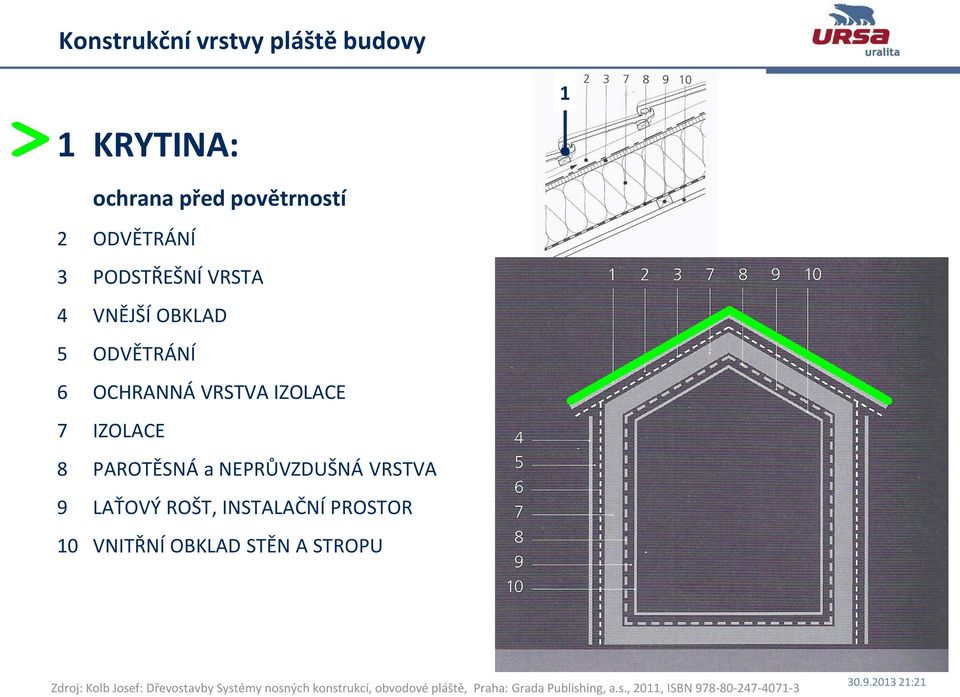

6 Konstrukční vrstvy pláště budovy > 1 KRYTINA: 1 ochrana před povětrností 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

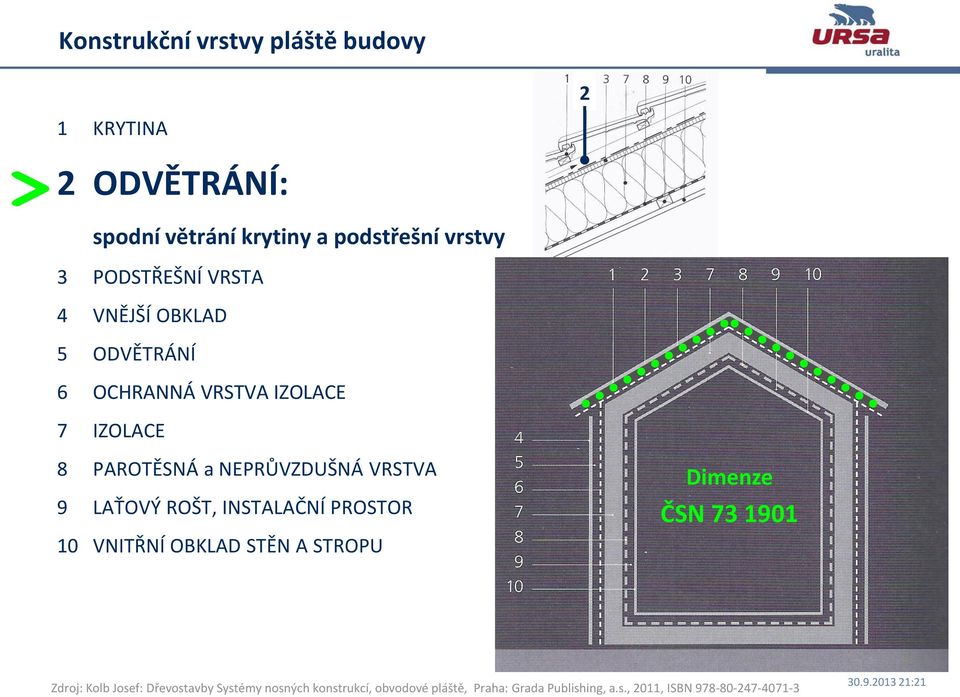

7 > Konstrukční vrstvy pláště budovy 1 KRYTINA 2 ODVĚTRÁNÍ: spodní větrání krytiny a podstřešní vrstvy 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU 2 Dimenze ČSN Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

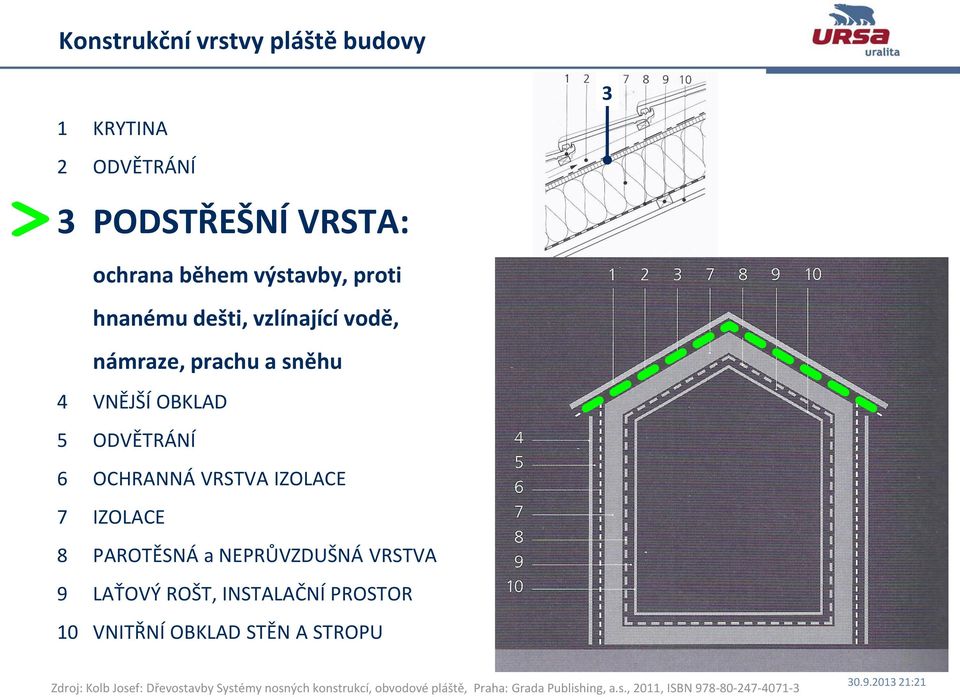

8 Konstrukční vrstvy pláště budovy > 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA: 3 ochrana během výstavby, proti hnanému dešti, vzlínající vodě, námraze, prachu a sněhu 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

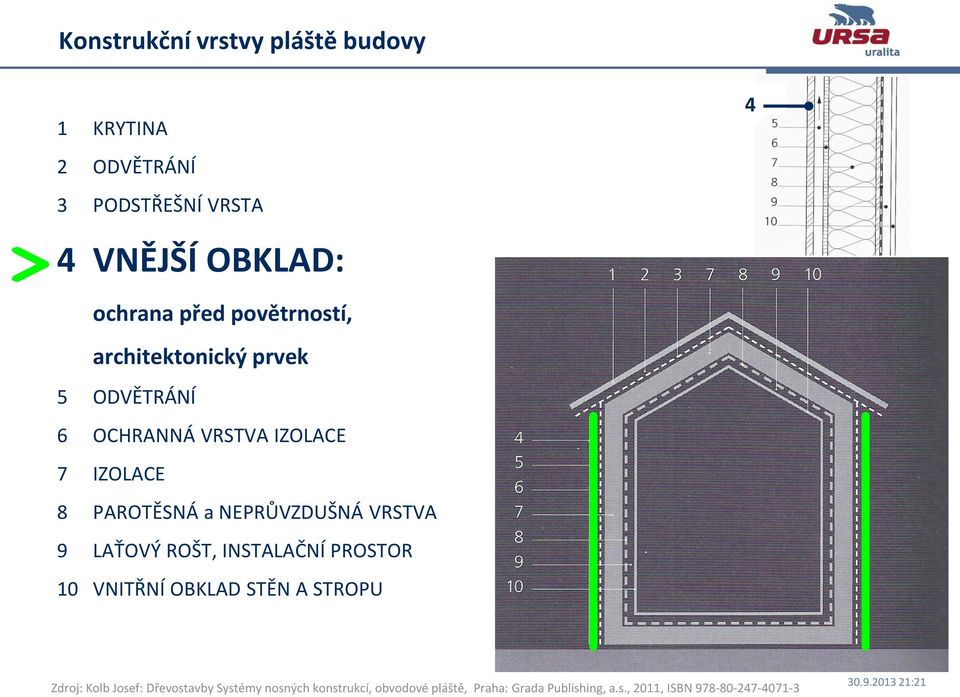

9 Konstrukční vrstvy pláště budovy > 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD: ochrana před povětrností, architektonický prvek 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU 4 Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

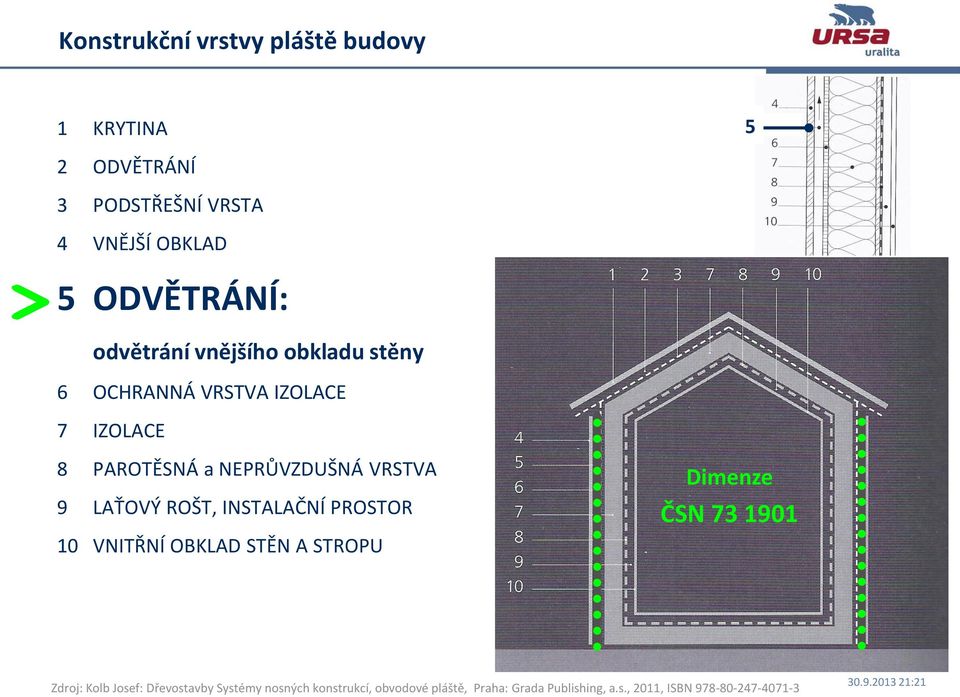

10 Konstrukční vrstvy pláště budovy 1 KRYTINA 5 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA > 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ: odvětrání vnějšího obkladu stěny 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU Dimenze ČSN Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

11 Konstrukční vrstvy pláště budovy > 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE: ochrana izolace stěnové konstrukce 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU 6 Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

12 > Konstrukční vrstvy pláště budovy 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE: zimní a letní tepelná ochrana, zčásti izolace hluková 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU 7 7 Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

13 Konstrukční vrstvy pláště budovy 8 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 8 > 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 NEPRŮVZDUŠNÁ a PAROTĚSNÁ VRSTVA zajištění požadované neprůvzdušnosti. Zabránění nedovoleným škodám vlivem vlhkosti účinkem konvekce a difuze par. 9 LAŤOVÝ ROŠT, INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN A STROPU Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

14 > Konstrukční vrstvy pláště budovy 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 ROŠT a INSTALAČNÍ PROSTOR: spodní konstrukce vnitřního obkladu a prostor pro instalace 10 VNITŘNÍ OBKLAD STĚN A STROPU 9 9 Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

15 > Konstrukční vrstvy pláště budovy 1 KRYTINA 2 ODVĚTRÁNÍ 3 PODSTŘEŠNÍ VRSTA 4 VNĚJŠÍ OBKLAD 5 ODVĚTRÁNÍ 6 OCHRANNÁ VRSTVA IZOLACE 7 IZOLACE 8 PAROTĚSNÁ a NEPRŮVZDUŠNÁ VRSTVA 9 ROŠT a INSTALAČNÍ PROSTOR 10 VNITŘNÍ OBKLAD STĚN, STROPU: finální vrstva místnosti Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

16 ČLENĚNÍ Z HLEDISKA DIFÚZNÍHO ODPORU Difúzní odpor E xteriér Dif.odpor I nteriér uzavřená x otevřená Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

17 TEPELNĚ IZOLAČNÍ VRSTVA Tepelný odpor R Součinitel prostupu tepla U E xteriér Tepelný odpor. I nteriér Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

18 ČSN Tepelná ochrana budov - Část 2: Požadavky Součinitel prostupu tepla U [W/(m 2 K)] Konstrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní domy Střecha plochá a šikmá 45 0,24 0,16 0,15 až 0,10 Střecha strmá > 45 0,3 0,20 0,18 až 0,12 Stěna vnější 0,3 0,25 (těžká konstrukce) 0,20 (lehká konstrukce) 0,18 až 0,12 Strop pod nevytápěnou půdou (střecha bez tepelné izolace) Podlaha a stěna vytápěného prostoru přiléhající k zemině 0,30 0,20 0,15 až 0,10 0,45 0,3 0,22 až 0, :21

19 Unikátní systém izolace střech Řešení šikmé střechy pro novostavbu i rekonstrukci pro nízkoenergetické pasivní domy :21

20 URSA ideální pro dřevostavby...! Příklady skladeb obvodových a střešních konstrukcí pro nízkoenergetické pasivní domy :21

21 Program URSA STŘECHA bezplatně na Posouzení 1D skladeb včetně nehomogenních konstrukcí (s tepelnými mosty) Součinitel prostupu tepla Kondenzace v konstrukci a potenciál odparu Nejnižší teplota povrchu :21

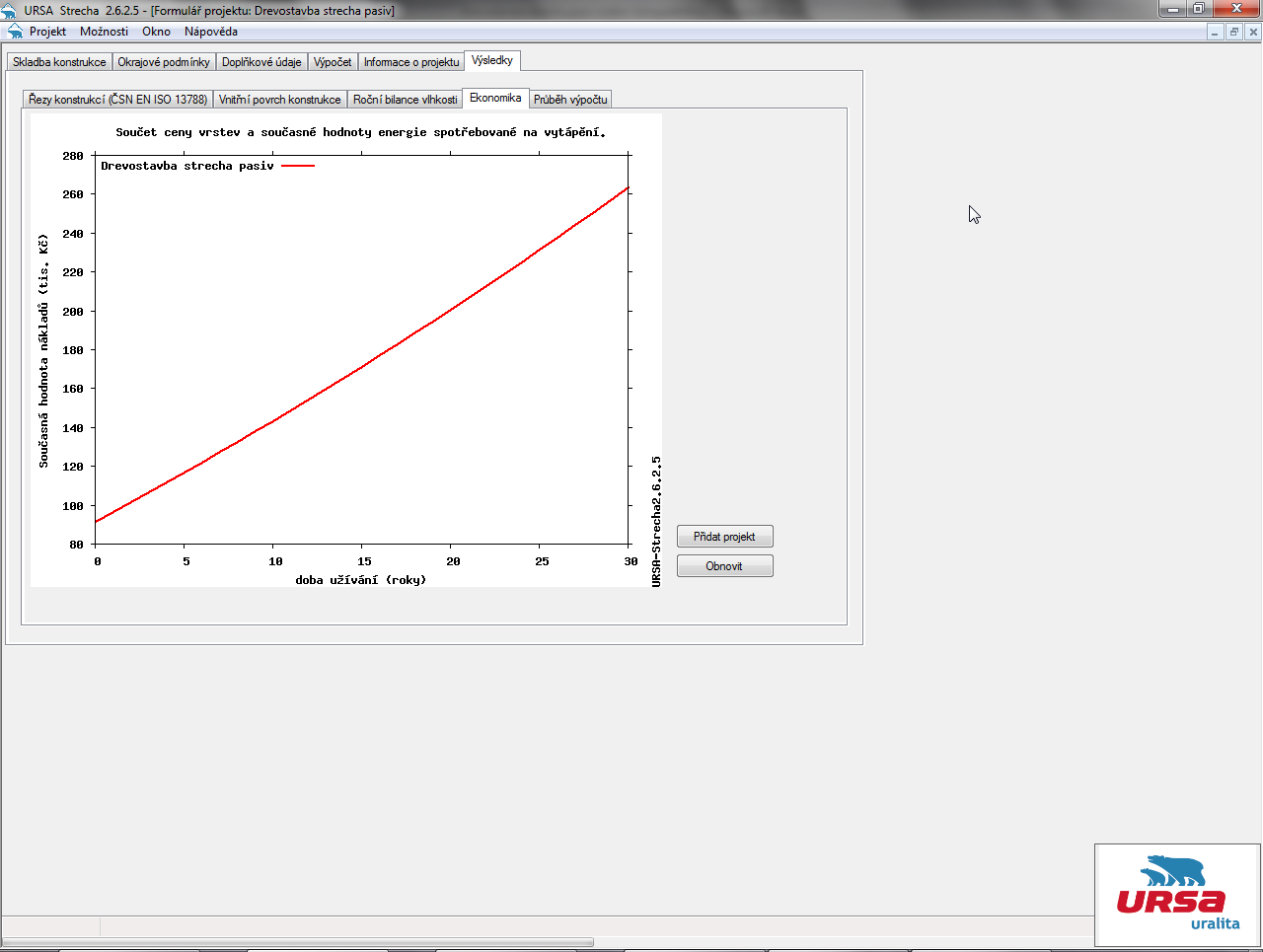

22 Program URSA STŘECHA Ekonomické posouzení NÁKLADOVÉHO OPTIMA pro různé varianty konstrukce :21

23 Program URSA Střecha

24 Posuzovaná konstrukce Šikmá dvouplášťová střecha Střešní krytina 2. Latě a kontralatě 3. Pojistná hydroizolace 4. Krokve 5. Izolace mezi krokvemi URSA SF mm 6. Izolace pod krokvemi URSA SF mm 7. Parobrzda 8. Izolace v instalační mezeře URSA TWF 1 40 mm 9. Sádrovláknitá deska Fermacell 12,5 mm :21

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81 Program URSA OBÁLKA Stanovení prostupu tepla obálkou budovy Průměrný součinitel prostupu tepla U em =H T / A [W/(m2 K)] Měrná ztráta prostupem tepla H T [W/K] Doporučený součinitel prostupu tepla U em,rc [W/(m2 K)] Požadovaný součinitel prostupu tepla U em,rq [W/(m2 K)] :21

82 Materiály pro zateplení

83 URSA - portfolio produktů izolací Tradiční minerální izolace na bázi skelné vlny Minerální izolace nové generace Tepelné izolace z extrudované polystyrénové pěny :21

84 URSA pozice na trhu: Mezinárodní obchodní aktivity Jeden ze tří největších Evropských výrobců minerální tepelné izolace na bázi skelné vlny. 14 výrobních závodů URSA GLASSWOOL Španělsko Francie Belgie Německo Slovinsko Polsko Rusko (x2) Turecko URSA XPS Španělsko Itálie Německo Francie Rusko Centrála Pobočka Výrobní závod (GW -skelná vata) Výrobní závod (XPS - extrudovaný polystyren) :21

85 Difúzně UZAVŘENÉ souvrství E xteriér I nteriér Svislý řez Pěnový polystyren SVD Fermacell Parozábrana Vodorovný řez Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

86 Difúzně OTEVŘENÉ souvrství E xteriér Var.1. Svislý řez I nteriér Provětrávaná fasáda Difúzně otevřený izolant SVD Fermacell Vapor (parobrzda, s d = 3 m) Var.2. Svislý řez Kontaktní zateplení s difúzně otevřeným izolantem a omítkou SVD Fermacell Vodorovný řez Zdroj: Kolb Josef: Dřevostavby Systémy nosných konstrukcí, obvodové pláště, Praha: Grada Publishing, a.s., 2011, ISBN :21

87 DIFÚZNĚ OTEVŘENÝ IZOLANT Minerální izolace μ = 1 μ Faktor difúzního odporu :21

88 Kamenná vlna = čedič, diabas a vysokopecní struska Skelná vlna = písek a recyklované sklo :21

89 Horninová vlna potřebuje dvojnásobnou měrnou hmotnost k dosažení stejných izolačních vlastností Lambda 0,05 0,045 Aplikace skelné vlny ve stavebnictví Aplikace kamenné vlny technické a stavebnictví 0,04 Kamenná vlna 0,035 0,03 Skelná vlna Objemová hmotnost [kg/m3] Kamenná vlna potřebuje téměř dvojnásobnou měrnou hmotnost k dosažení stejné hodnoty lambda. * Studie Švédského státního výzkumného a zkušebního ústavu: Tepelně izolační materiály (B. Jonsson), 1995 Swedish National Testing and Research Institute: Thermal Insulating Materials (B. Jonsson), :21

90 Struktura skelné vlny Skelná vlákna Pojivo Sklo o přiměřeně nízké tloušťce je mnohem pružnější materiál než například ocel! :21

91 SKELNÁ VLNA VÝJIMEČNĚ PRUŽNÝ MATERIÁL Snazší zabudování Dokonale se přizpůsobí = Minimalizuje nebezpečí poruch a následné reklamace :21

92 SKELNÁ VLNA ŠETŘÍ LOGISTICKÉ A MANIPULAČNÍ NÁKLADY Nižší náklady na transport Méně místa na skladování :21

93 SKELNÁ VLNA NADSTANDARDNÍ TEPELNĚ IZOLAČNÍ VLASTNOSTI λ D 0,032 W/m.K součinitel tepelné vodivosti :21

94 SKELNÁ VLNA OPTIMÁLNÍ ZVUKOVĚ IZOLAČNÍ VLASTNOSTI AFr5 5 kpa.s/m 2 AFr odpor proti proudění vzduchu :21

95 SKELNÁ VLNA NEJVYŠŠÍ POŽÁRNÍ ODOLNOST Nehořlavý A1 A1 třída reakce na oheň :21

96 URSA ideální materiály pro dřevostavby! Výjimečné mechanické i tepelně izolační vlastnosti URSA GLASSWOOL a PureOne by URSA Pure 35 RN FIT URSA SF :21

97 Kde lze najít základní informace :21

98 Děkuji za pozornost. V případě dotazů jsem Vám k dispozici: Ing. arch. Tereza Vojancová tech.poradce@uralita.com
