Distribuční transformátory. Třífázové olejové distribuční transformátory. do 36kV.

Transkript

1 Distribuční Třífázové olejové distribuční

2

3 Distribuční Třífázové olejové distribuční Obsah Úvod 3 Inovace a kvalita 4 Transformátor 5 Aktivní část 5 Nádoba a dielektrikum 5 Zkoušky 6 Kusové zkoušky 6 Typové zkoušky 6 Speciální zkoušky 7 Doplňující zkoušky 7 Technický rozvoj 8 Trvalá udržitelnost 9 Aplikace 9 Přehled 11 Popis 11 Normy 11 Přípoje 11 Vybavení 12 Standardní vybavení 12 Volitelná výbava 13 iné dielektrické kapaliny 13 do 2500 kva 24 kv: D 0 C K (AB ) 14 do 2500 kva 24 kv: C 0 C K (AC ) 16 do 2500 kva 24 kv: C 0 B K (CC ) 18 do 2500 kva 36 kv: B 036 B K

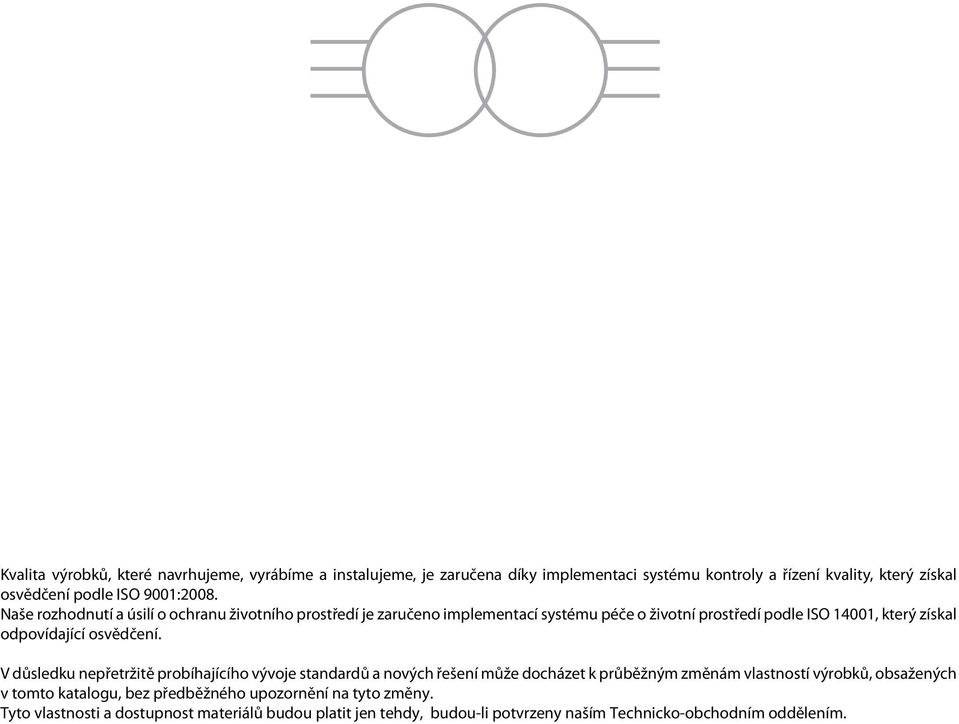

4 Kvalita výrobků, které navrhujeme, vyrábíme a instalujeme, je zaručena díky implementaci systému kontroly a řízení kvality, který získal osvědčení podle ISO 9001:2008. Naše rozhodnutí a úsilí o ochranu životního prostředí je zaručeno implementací systému péče o životní prostředí podle ISO 14001, který získal odpovídající osvědčení. V důsledku nepřetržitě probíhajícího vývoje standardů a nových řešení může docházet k průběžným změnám vlastností výrobků, obsažených v tomto katalogu, bez předběžného upozornění na tyto změny. Tyto vlastnosti a dostupnost materiálů budou platit jen tehdy, budou-li potvrzeny naším Technicko-obchodním oddělením.

5 Distribuční Třífázové olejové distribuční Úvod Začlenění výrobce distribučních transformátorů Cotradis do Ormazabal v roce 2001 pro nás představuje strategický milník. Vzájemná výměna know-how mezi našimi technickými týmy zvyšuje podstatně přidanou hodnotu pro naše zákazníky Rostoucí spotřeba energie, požadavky na vyšší kvalitu v oboru energetiky a prioritní požadavek na snížení spotřeby přírodních zdrojů si vyžadují používání takových zařízení, která na tyto požadavky reagují vysokou úrovní spolehlivosti, bezpečnosti a energetické účinnosti. Soustředění našeho úsilí na potřeby našich zákazníků a zvládnutí nových technických řešení nám umožňují nabízet výrobky, které splňují tyto požadavky. Naše specializace na vysokonapěťová zařízení je podložena certifikací našich transformátorů, získanou od velkých evropských elektrotechnických firem. Vyrábíme širokou škálu distribučních transformátorů s dielektrickou kapalinou, které vyhovují všem požadavkům obsaženým v aktuálních mezinárodně platných normách a předpisech v rozmezí výkonů od 25 kva do 2500 kva a s izolační hladinou až do 36 kv. Kromě toho nám úzká spolupráce s našimi zákazníky umožňuje vyvíjet, které vyhovují jejich vlastním konkrétním normám a specifikacím. 3

6 Třífázové olejové distribuční Distribuční Inovace a kvalita Naše úsilí, věnované inovacím, nás z technického hlediska staví na přední místo v Evropě. Díky tomu naše výrobky splňují i ty nejnáročnější světové požadavky a jsou certifikovány zkušebnami s uznávanou mezinárodní reputací. Naše strategie dodržování kvality, ochrany životního prostředí a ochrany zdraví a bezpečnosti nám umožňuje stát se součástí ekologicky odpovědné společnosti a podporovat ji. Z tohoto hlediska je náš systém kontroly a řízení kvality uznáván i na mezinárodním poli díky získání osvědčení ISO Kromě toho se naše silná angažovanost a úsilí o ochranu životního prostředí navíc odráží i v implementaci systému péče o životní prostředí, certifikovaného podle normy ISO 14001, který monitoruje dopady našich činností na životní prostředí. Cílem této strategie je i podpora a vytváření kultury dokonalosti a respektování potřeb ochrany zdraví a bezpečnosti práce v souladu s normou OSAS Rozsah této strategie sahá od našeho týmu odborníků a našich partnerů až po koncové uživatele našich výrobků. 4

7 Distribuční Třífázové olejové distribuční Transformátor Aktivní část Aktivní částí transformátoru je systém transformace elektrické energie, sestávající z ferromagnetického jádra, jednotlivých vinutí a nízkonapěťových (nn) a vysokonapěťových (vn) přípojů. Nádoba a dielektrikum Nádoba transformátoru a dielektrická kapalina zajišťují potřebnou elektrickou izolaci a chlazení transformátoru Aktivní část Nádoba a dielektrikum Vinutí Soustředná vinutí. Izolace mezi vrstvami: Celulosa s epoxidovou pryskyřicí, která po vytvrzení cívky zpevňuje a zhutňuje. Cívky jsou vyráběny za použití těch nejmodernějších výrobních metod a strojního zařízení. Odborná řešení otázky chlazení cívek. Pečlivá výroba cívek a jejich chladících kanálů. Používání vysoce kvalitních celulosových materiálů. Optimální manipulace s materiály a jejich skladování pro uchování jejich izolačních vlastností. Přípoje a přepínač odboček vn a nn svorky. Přepínač odboček ležící mimo obvod. Výhody Optimalizace, zaměřená na schopnost přestát zkratová namáhání. Zdokonalené odvádění tepla z vinutí. Zaručená izolační pevnost. Výhody Připojení transformátoru na vnější obvody. Možnost přesného nastavení sekundárního napětí. Nádoba a dielektrická kapalina Pružná nádoba se zvlněným profilem s chladícími žebry. ermeticky utěsněná nádoba, zcela naplněná dielektrickou kapalinou. Ponořený do dielektrické kapaliny. Povrchová úprava a nátěr. Výhody Zvětšený povrch, odvádějící teplo. Absorpce objemových změn dielektrické kapaliny, způsobovaných změnami její teploty. Mechanická i elektrická ochrana. Žádné stárnutí dielektrické kapaliny díky tomu, že nedochází k jejímu styku se vzduchem. Minimální nároky na údržbu. Malé rozměry. Není potřebná expanzní nádržka ani odstraňování vody přijaté ze vzduchu. Nižší hmotnost. Odstínění elektrického pole. Nižší úroveň hluku. epší chování v případě přetížení a výskytu harmonických složek. Ochrana před korozí, atmosférickými činidly, insolací a nárazy. 5

8 Třífázové olejové distribuční Distribuční Zkoušky Naše jsou podrobovány zkouškám, popsaným v normách řady IEC Pro tyto účely máme vlastní laboratoře a zkušebny, vybavené moderními, přesnými měřicími přístroji a systémy, které jsou certifikovány a kalibrovány v souladu se směrnicemi normy ISO 9001 tak, aby bylo zaručeno, že naše výrobky splňují i ty nejpřísnější nároky a normy kvality. Kusové zkoušky Všechny u nás vyrobené jsou podrobeny následujícím rutinním kusovým zkouškám v souladu s normou IEC : Měření odporu vinutí. Měření poměru napětí a ověření vektorové skupiny. Měření impedance nakrátko a ztrát při zatížení. Měření ztrát a proudu naprázdno. Rutinní kusové zkoušky dielektrika: Zkouška odolnosti vůči napětí ze zdroje střídavého napětí (známá též jako Zkouška přiloženým přepětím nebo nebo Zkouška síťovým kmitočtem) Zkouška indukovaným střídavým napětím (ACSD) známá též jako Zkouška odolnosti vůči krátkodobému indukovanému střídavému napětí).) ZKOUŠKA ODONOSTI VŮČI NAPĚTÍ ZE ZDROE STŘÍDAVÉO NAPĚTÍ (ZKOUŠKA PŘIOŽENÝM PŘEPĚTÍM NEBO NEBO ZKOUŠKA SÍŤOVÝM KMITOČTEM) VN Nejvyšší napětí přípustné pro zařízení, Um, (Izolační hladina). [kv] menovité zkušební napětí zkoušky (1 minuta). [kv] NN Typové zkoušky Se souhlasem našeho zákazníka jsou prováděny následující zkoušky v souladu s aktuálně mezinárodně platnými předpisy: Oteplovací zkouška. Typové zkoušky dielektrika: Zkouška bleskovou rázovou vlnou (I). ZKOUŠKA BESKOVOU RÁZOVOU VNOU (I) VN NN Nejvyšší přípustné napětí pro zařízení, Um, (Izolační hladina). [kv] menovité zkušební napětí pro zkoušku bleskovou rázovou vlnou (1,2 / 50 µs). [kv]

9 Distribuční Třífázové olejové distribuční Speciální zkoušky Speciální zkoušky, prováděné na konkrétní vyžádání zákazníkem: Speciální zkoušky dielektrika. Zkouška - měření částečného výboje. Měření kapacity vinutí proti zemi a mezi vinutími. Měření impedance nulové složky (homopolární) (u třífázových transformátorů). Schopnost přestát zkoušku nakrátko (IEC ), prováděná v akreditovaných externích i interních zkušebnách (P). Měření hladiny hluku (IEC ). Měření harmonických složek proudu naprázdno. Měření izolačního odporu a-nebo měření ztrátového činitele (tangens delta) izolačních kapacit. Doplňující zkoušky Dielektrické zkoušky oleje Provozní životnost transformátoru souvisí do značné míry s kvalitou dielektrické kapaliny. Zaručujeme nejvyšší úroveň kvality prostřednictvím přísných procesů kvalifikace a kontrol výrobků, jakož i používáním těch nejmodernějších technických postupů v průběhu zpracování. ustota (měrná hmotnost) při 20ºC Viskozita při 40ºC Obsah vody Průrazné napětí Ztrátový činitel dielektrika Napětí na rozhraní prostředí Kyselost Bod vzplanutí Zkoušky nádoby Zkouška na únavu podle EN Zkoušky nátěru Měření tloušťky vrstvy laku Zkouška přilnavosti Zkouška tvrdosti Zkouška ohybem Rázová zkouška Zkouška hloubením Zkouška v solné komoře 7

10 Třífázové olejové distribuční Distribuční Technický rozvoj Kvalita a spolehlivost našich výrobků je przována prostřednictvím provádění zkoušek a certifikace našich transformátorů v nezávislých zkušebnách s mezinárodně uznávanou reputací. Kromě toho jsou technický rozvoj a nadšení pro provádění inovací, které jsou v zásadě dlouhodobě patrné v celé historii naší firmy, ještě více posíleny díky naší Zkušebně pro velké výkony (P), jejíž kapacitní možnosti dosahují výkonu až 2500 MVA. Toto jsou naše vlastní prostředky a zařízení, které umožňují provádění průběžných zkoušek a které, v kombinaci s naším týmem vysoce kvalifikovaných pracovníků, ještě více zaručují naši technickou nezávislost. Ve spolupráci s externími organizacemi a úředními orgány se též podílíme na kampaních kontroly kvality trhu, které ověřují a zaručují kvalitu našich výrobků. 8

11 Distribuční Třífázové olejové distribuční Trvalá udržitelnost Trvalá udržitelnost, chápaná jako nejlepší kompromis mezi uspokojováním společenských potřeb, péčí o životní prostředí a finančními hledisky. Společenské potřeby: Bezpečnost lidí i zboží. Plynulost poskytování služeb. inanční hlediska: Optimální využití výchozích surovin. Delší životnost zařízení, jejich odolnost a robustnost. Schopnost zařízení přizpůsobit se vývoji sítě (systému). Životnost/trvanlivost zařízení. Péče o životní prostředí: Zmenšení objemu dielektrické kapaliny. Minimální rozměry. Minimální ztráty transformátoru. Nízké nebezpečí úniku oleje. Materiály neagresivní vůči okolnímu prostředí. Schopnost recyklace. Společenská Ekologická á Podpořitelná Trvale udržitelná Spravedlivá Aplikace Tato hlediska nám umožňují vyvíjet, disponující následujícími vlastnostmi: Životaschopná opná Ekonomická ermeticky utěsněný transformátor zcela ponořený do dielektrické kapaliny ermeticky utěsněné nádoby: Není potřebná žádná expanzní nádržka. e použito menší množství dielektrické kapaliny nežli v jiných typech transformátorů. Žádný kontakt mezi dielektrickou kapalinou a vnějšími činidly (vzduch, vlhkost, exhalace atd.). Zabraňuje zhoršování vlastností dielektrika. Nízké nároky na údržbu. Minimální nebezpečí úniků kapaliny netěsnostmi: Robustnost nádoby (vysoce kvalitní materiály). Svařovací práce jsou prováděny příslušně kvalifikovanými pracovníky. Všechny jsou podrobeny zkouškám těsnosti. Minimální dopad na životní prostředí Ohledy na životní prostředí: Používání materiálů umožňující vysokou recyklovatelnost. Racionalizace využívání surovin. Optimalizované rozměry transformátoru. Optimalizovaná spotřeba surovin: Výběr materiálů. Maximální využití jejich vlastností Nízká spotřeba elektrické energie: Používání moderních metod při navrhování, výrobě i zkoušení. Transformátory s minimálními ztrátami. Bezpečné a spolehlivé výrobky. Certifikace podle ISO

12 Třífázové olejové distribuční Distribuční Nízká hlučnost: Optimální technické řešení a montáž ferromagnetického jádra nám umožňuje drasticky snížit hladinu hluku, generovaného transformátorem. Existují dvě veličiny, které identifikují hladinu hluku, produkovaného transformátorem, a to: wa = pa + K S kde: wa : Akustický výkon (příčina) pa : : Akustický tlak (účinek) K S je faktor (> 0), který závisí na velikosti (rozměrech) transformátoru Pro definování transformátoru se doporučuje používat akustický výkon wa protože to je hodnota, která je nezávislá na okolním prostředí, a tudíž je nejlepší veličinou pro posouzení intensity akustického vyzařování transformátoru. Bez přítomnosti PCB Naše jsou vyráběny výhradně s použitím nových prvků a výhradně bez použití jakýchkoliv polychlorovaných bifenylů (PCB), přísně v souladu s aktuálně platnými předpisy a nařízeními. Elektromagnetická kompatibilita Z hlediska elektromagnetické kompatibility jsou naše pasivními prvky. inými slovy, fungují vyhovujícím způsobem, aniž by do svého okolí dodávaly přídavný elektromagnetický šum, který je nežádoucí z hlediska zařízení, nacházejících se v jejich okolí, a naopak snášejí takového rušení vyvolávané jinými zařízeními. Proudy, které protékají vodiči připojenými k transformátorům, a to především nízkonapěťovými, mohou vytvářet elektromagnetická pole nezanedbatelné velikosti. Projektant instalace musí proto zajistit, aby tyto kabely byly uloženy takovým způsobem, aby tato pole byla omezena na minimum, anebo v případě potřeby musí být přijata vhodná opatření pro omezení jejich účinků 10

13 Distribuční Třífázové olejové distribuční Od 25 do 2500 kva Izolační hladina 24 a 36 kv Transformátory s dielektrickou kapalinou Přehled Popis Tyto odpovídají následující charakteristice: Třífázové, 50 z určené k instalování v uzavřených i venkovních prostorách. ermeticky utěsněné. Zcela ponořené do minerálního oleje v souladu s normou IEC Normy Transformátory odpovídají následujícím normám: EN IEC Chlazení ONAN. Barva: RA 7033 (jiné barevné odstíny na zvláštní vyžádání). Uvedené údaje a hodnoty odpovídají normálním provozním podmínkám tak, jak ty jsou definovány v normě IEC Pro jiná uspořádání kontaktujte laskavě naše Technicko-obchodní oddělení. Nízkonapěťová jednofázová přípojnice Průchodky (nestandardní přídavné) Nízkonapěťové připojovací praporce Přípoje Metrický závit M12 Metrické závity: od M20 do M55 Nízkonapěťový (nn) přípoj NN PORCEÁNOVÉ PRŮCODKY PRO 420 V* menovitý výkon [kva] menovitý proud [A] Rozměry metrické d1 M12 M12 M12 M12 M12 M12 M20 M20 M30 M30 M42 M42 M42 M48 M48 M55 Materiál Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Mosaz Měď Měď Měď Měď PRŮCODKY NN EDNOPÓOVÉ PŘÍPONICE URČENÉ PRO INSTAACI V UZAVŘENÝC PROSTORÁC (PŘÍDAVNÉ NESTANDARDNÍ) menovitý výkon [kva] menovitý proud [A] Materiál Al Al Měď Měď Měď Měď (*)Pro jiná sekundární napětí kontaktujte prosím naše Technicko-obchodní oddělení. Vysokonapěťové (vn) konektory KONEKTORY PRO VN KAZETOVÉ PRŮCODKY (NESOU DODÁVÁNY S TRANSORMÁTOREM) Izolace [kv] Zahnutá přípojka/konektor typu A (250 A) Viz EUROMOD K-158R Přímá přípojka/konektor typu A (250 A) Viz EUROMOD K-152SR PŘIPOOVACÍ PRVKY NN PRAPORCE Metrické M12 M12 M12 M12 M12 M12 M20 M20 M30 M30 M42 M42 M42 M48 M48 M55 e [mm] f0 [mm] Ø [mm] Zahnutá přípojka/konektor typu B (400 A) Viz EUROMOD M-400R - 11

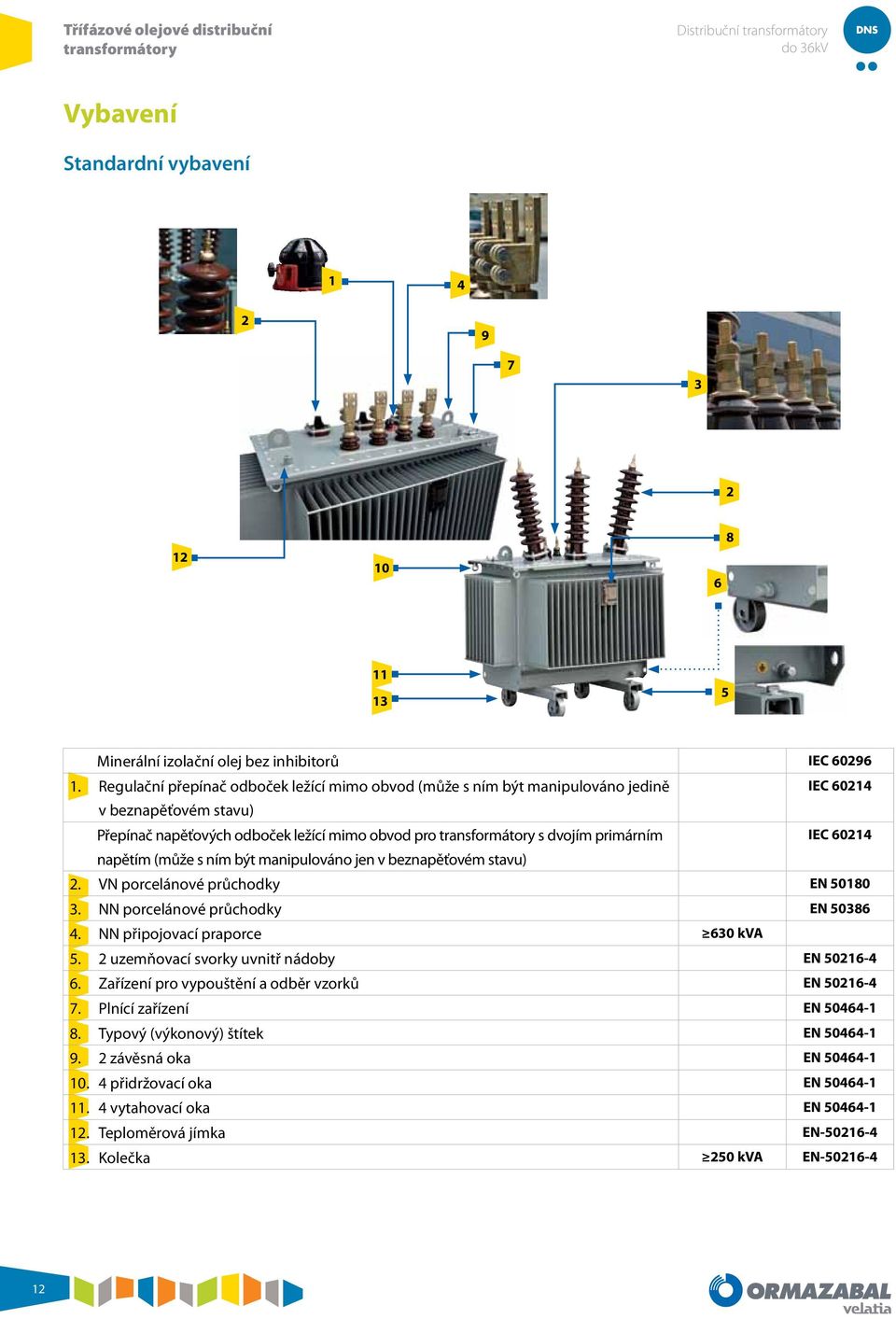

14 Třífázové olejové distribuční Distribuční Vybavení Standardní vybavení Minerální izolační olej bez inhibitorů IEC Regulační přepínač odboček ležící mimo obvod (může s ním být manipulováno jedině IEC v beznapěťovém stavu) Přepínač napěťových odboček ležící mimo obvod pro s dvojím primárním IEC napětím (může s ním být manipulováno jen v beznapěťovém stavu) 2. VN porcelánové průchodky EN NN porcelánové průchodky EN NN připojovací praporce 630 kva 5. 2 uzemňovací svorky uvnitř nádoby EN Zařízení pro vypouštění a odběr vzorků EN Plnící zařízení EN Typový (výkonový) štítek EN závěsná EN přidržovací EN vytahovací EN Teploměrová jímka EN Kolečka 250 kva EN

15 Distribuční Třífázové olejové distribuční Volitelná výbava vn plug-in průchodky podle EN nn průchodky jednopólové přípojnice podle EN Teploměr: měří teplotu v horní vrstvě izolační kapaliny. e k disposici se dvěma kontakty (výstraha a spuštění) a vyznačením horní mezní hodnoty. 4. Ochranné relé podle EN unkce: Kontrola tlaku uvnitř nádoby Kontrola teploty dielektrické kapaliny Kontrola výšky hladiny oleje a detekce přítomnosti plynu 5. Záchytné zařízení na dielektrickou kapalinu 6. Kryt svorkovnice 7. Montážní konzoly pro montáž na sloupy a držák pro bleskojistky (použité u transformátorů montovaných na sloupy o výkonu až do 160 kva). iné dielektrické kapaliny Přírodní biologicky odbouratelný ester, určený k používání v elektrických transformátorech. Třída K, s bodem hoření vyšším než 300 ºC. Silikonová dielektrická kapalina podle normy IEC Třída K, s bodem hoření vyšším než 300 ºC. Syntetický biologicky odbouratelný ester, určený k používání v elektrických transformátorech podle normy IEC Třída K, s bodem hoření vyšším než 300 ºC. 13

16 Třífázové olejové distribuční Distribuční Od 250 až do 2500 kva Izolační hladina 24 kv Transformátory s dielektrickou kapalinou Charakteristika 24 kv: D 0 C K (AB ) Závěsná vn kazetové průchodky nn průchodky vn průchodky Závěsná vn porcelánové průchodky nn průchodky vn průchodky C D3 D2 C D1 D2 Rámy kol (lyžiny) Plnící zařízení K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků Teploměrová jímka M Rámy kol (lyžiny) Plnící zařízení K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka vn regulační přepínač odboček B vn regulační přepínač odboček B A A EEKTRICKÁ CARAKTERISTIKA 24 kv: D 0 C K (AB ) MENOVITÝ VÝKON [kva] menovité napětí (Ur) Primární [kv] 20 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Dyn11/ Dyn5 Ztráty naprázdno - Po [W] Seznam D Ztráty při zatížení - Pk [W] Seznam C K Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam D Pokles napětí při plném zatížení (%) cosƒ= cosƒ= Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% cosƒ= cosƒ= ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Objem oleje [litry] Celková hmotnost [kg]

17 Distribuční Třífázové olejové distribuční Od 25 až do 160 kva Izolační hladina 24 kv Transformátory s dielektrickou kapalinou Charakteristika 24 kv: D 0 C K (AB ) Závěsná Přidržovací vn porcelánové průchodky vn průchodky nn průchodky Držák pro bleskojistky (nestandardní) D2 C D1 Svorka pro přípoj uzemnění M12 Rámy kol (lyžiny) K Zařízení pro vypouštění a odběr vzorků Plnící zařízení Teploměrová jímka (nestandardní) vn regulační přepínač odboček B A menovité napětí (Ur) EEKTRICKÁ CARAKTERISTIKA 24 kv: D 0 C K (AB ) MENOVITÝ VÝKON [kva] Primární [kv] 20 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Yzn11/Dyn11 Ztráty naprázdno - Po [W] Seznam D Ztráty při zatížení - Pk [W] Seznam C k Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam D Pokles napětí při plném zatížení (%) Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= cosƒ= cosƒ= cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Vzdálenost mezi montážními konzolami pro montáž na sloupy Objem oleje [litry] Celková hmotnost [kg]

18 Třífázové olejové distribuční Distribuční Od 250 až do 2500 kva Izolační hladina 24 kv Transformátory s dielektrickou kapalinou Charakteristika 24 kv: C 0 C K (AC ) Závěsná vn kazetové průchodky nn průchodky vn průchodky Závěsná vn porcelánové průchodky nn průchodky vn průchodky C D3 D2 C D1 D2 Rámy kol (lyžiny) Plnící zařízení K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka Plnící zařízení Rámy kol (lyžiny) K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka vn regulační přepínač odboček B vn regulační přepínač odboček B A A EEKTRICKÁ CARAKTERISTIKA 24 kv C 0 C K (AC ) MENOVITÝ VÝKON [kva] menovité napětí (Ur) Primární [kv] 20 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Dyn11/ Dyn5 Ztráty naprázdno - Po [W] Seznam C Ztráty při zatížení - Pk [W] Seznam C k Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam C Pokles napětí při plném zatížení (%) cosƒ= cosƒ= Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% cosƒ= cosƒ= ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Objem oleje [litry] Celková hmotnost [kg]

19 Distribuční Třífázové olejové distribuční Od 25 až do 160 kva Izolační hladina 24 kv Transformátory s dielektrickou kapalinou Charakteristika 24 kv: C 0 C K (AC ) Závěsná vn porcelánové průchodky vn průchodky nn průchodky Držák pro bleskojistky (nestandardní) Přidržovací 140 D2 80 C D1 Svorka pro přípoj uzemnění M12 Rámy kol (lyžiny) K Zařízení pro vypouštění a odběr vzorků Plnící zařízení Teploměrová jímka (nestandardní) vn regulační přepínač odboček B A EEKTRICKÁ CARAKTERISTIKA 24 kv C 0 C K (AC ) MENOVITÝ VÝKON [kva] menovité napětí (Ur) Primární [kv] 20 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Yzn11/Dyn11 Ztráty naprázdno - Po [W] Seznam C Ztráty při zatížení - Pk [W] Seznam C k Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam C Pokles napětí při plném zatížení (%) cosƒ= cosƒ= Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% cosƒ= cosƒ= ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Vzdálenost mezi montážními konzolami pro montáž na sloupy Objem oleje [litry] Celková hmotnost [kg]

20 Třífázové olejové distribuční Distribuční Od 250 až do 2500 kva Izolační hladina 24 kv Transformátory s dielektrickou kapalinou Charakteristika 24 kv: C 0 B K (CC ) Závěsná vn kazetové průchodky nn průchodky vn průchodky Závěsná vn porcelánové průchodky nn průchodky vn průchodky C D3 D2 C D1 D2 Rámy kol (lyžiny) Plnící zařízení K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka Plnící zařízení Rámy kol (lyžiny) K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka vn regulační přepínač odboček B vn regulační přepínač odboček B A A EEKTRICKÁ CARAKTERISTIKA 24 kv: C 0 B K (CC ) MENOVITÝ VÝKON [kva] menovité napětí (Ur) Primární [kv] 20 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Dyn11 / Dyn5 Ztráty naprázdno - Po [W] Seznam C Ztráty při zatížení - Pk [W] Seznam B K Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam C Pokles napětí při plném zatížení (%) cosƒ= cosƒ= cosƒ= ZATÍŽENÍ (ODBĚR) 100% cosƒ= Účinnost (%) ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Objem oleje [litry] Celková hmotnost [kg]

21 Distribuční Třífázové olejové distribuční Od 25 až do 160 kva Izolační hladina 24 kv Transformátory s dielektrickou kapalinou Charakteristika 24 kv: C 0 B K (CC ) Závěsná Přidržovací vn porcelánové průchodky vn průchodky nn průchodky Držák pro bleskojistky (nestandardní) Svorka pro přípoj uzemnění M12 D2 C D1 Rámy kol (lyžiny) K Zařízení pro vypouštění a odběr vzorků Plnící zařízení Teploměrová jímka (nestandardní) vn regulační přepínač odboček B A menovité napětí (Ur) odinový úhel EEKTRICKÁ CARAKTERISTIKA 24 kv: C 0 B K (CC ) MENOVITÝ VÝKON [kva] Primární [kv] 20 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) Yzn11 / Yzn5 Ztráty naprázdno - Po [W] Seznam C Ztráty při zatížení - Pk [W] Seznam B k Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam C Pokles napětí při plném zatížení (%) Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= cosƒ= cosƒ= cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Vzdálenost mezi montážními konzolami pro montáž na sloupy Objem oleje [litry] Celková hmotnost [kg]

22 Třífázové olejové distribuční Distribuční Od 250 až do 2500 kva Izolační hladina 36 kv Transformátory s dielektrickou kapalinou Charakteristika 36 kv: B 036 B K36 Závěsná vn kazetové průchodky nn průchodky vn průchodky Závěsná vn porcelánové průchodky nn průchodky vn průchodky C D3 D2 C D1 D2 Rámy kol (lyžiny) Plnící zařízení K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka Plnící zařízení Rámy kol (lyžiny) K Svorka pro přípoj uzemnění M12 Zařízení pro vypouštění a odběr vzorků M Teploměrová jímka vn regulační přepínač odboček B vn regulační přepínač odboček B A A EEKTRICKÁ CARAKTERISTIKA 36 kv: B 036 B K36 MENOVITÝ VÝKON [kva] menovité napětí (Ur) Primární [kv] 25 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Dyn11 / Dyn5 Ztráty naprázdno - Po [W] Seznam B Ztráty při zatížení - Pk [W] Seznam B K Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam B Pokles napětí při plném zatížení (%) cosƒ= cosƒ= Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% cosƒ= cosƒ= ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Objem oleje [litry] Celková hmotnost [kg]

23 Distribuční Třífázové olejové distribuční Od 25 až do 160 kva Izolační hladina 36 kv Transformátory s dielektrickou kapalinou Charakteristika 36 kv: B 036 B K36 Závěsná Přidržovací vn porcelánové průchodky vn průchodky nn průchodky Držák pro bleskojistky (nestandardní) D C D1 Svorka pro přípoj uzemnění M12 Rámy kol (lyžiny) K Zařízení pro vypouštění a odběr vzorků Plnící zařízení Teploměrová jímka (nestandardní) vn regulační přepínač odboček B A EEKTRICKÁ CARAKTERISTIKA 36 kv: B 036 B K36 MENOVITÝ VÝKON [kva] menovité napětí (Ur) Primární [kv] 25 Sekundární napětí naprázdno [V] 400 / 410 / 415 / 420 (je nutno definovat) odinový úhel Yzn11 / Yzn5 Ztráty naprázdno - Po [W] Seznam B Ztráty při zatížení - Pk [W] Seznam B K Impedance nakrátko (%) při 75 ºC ladina akustického výkonu wa [db] Seznam B Pokles napětí při plném zatížení (%) cosƒ= cosƒ= Účinnost (%) ZATÍŽENÍ (ODBĚR) 100% cosƒ= cosƒ= ZATÍŽENÍ (ODBĚR) 75% cosƒ= cosƒ= ROZMĚRY [mm] MENOVITÝ VÝKON [kva] A (Délka) B (Šířka) C (Výška ke krytu) D1 (Výška k vn s porcelánovými průchodkami) D3 (Výška k vn s kazetovými průchodkami) D2 (Výška k nn s praporci) (Rozestup mezi vn průchodkami) (Rozestup mezi nn průchodkami) (Vzdálenost mezi osami kol) K (šířka kola) Ø (průměr kola) (Kolo) Vzdálenost mezi montážními konzolami pro montáž na sloupy Objem oleje [litry] Celková hmotnost [kg]

24 Třífázové olejové distribuční Distribuční Poznámky 22

25 Distribuční Třífázové olejové distribuční Poznámky 23

26 Třífázové olejové distribuční Distribuční Poznámky 24

27 Distribuční Třífázové olejové distribuční Poznámky 25

28 CA-109-CZ-1301 Výhradní distributor firmy Ormazabal pro Českou republiku a Slovensko. igh Energy s.r.o., Žižkova 1494/9, , Praha 4 Tel.: mail: office@high-energy.cz
