1 VŠB Technická univerzita Ostrava Fakulta stavební Program PAS Uživatelský manuál Oldřich Sucharda Ostrava 2012

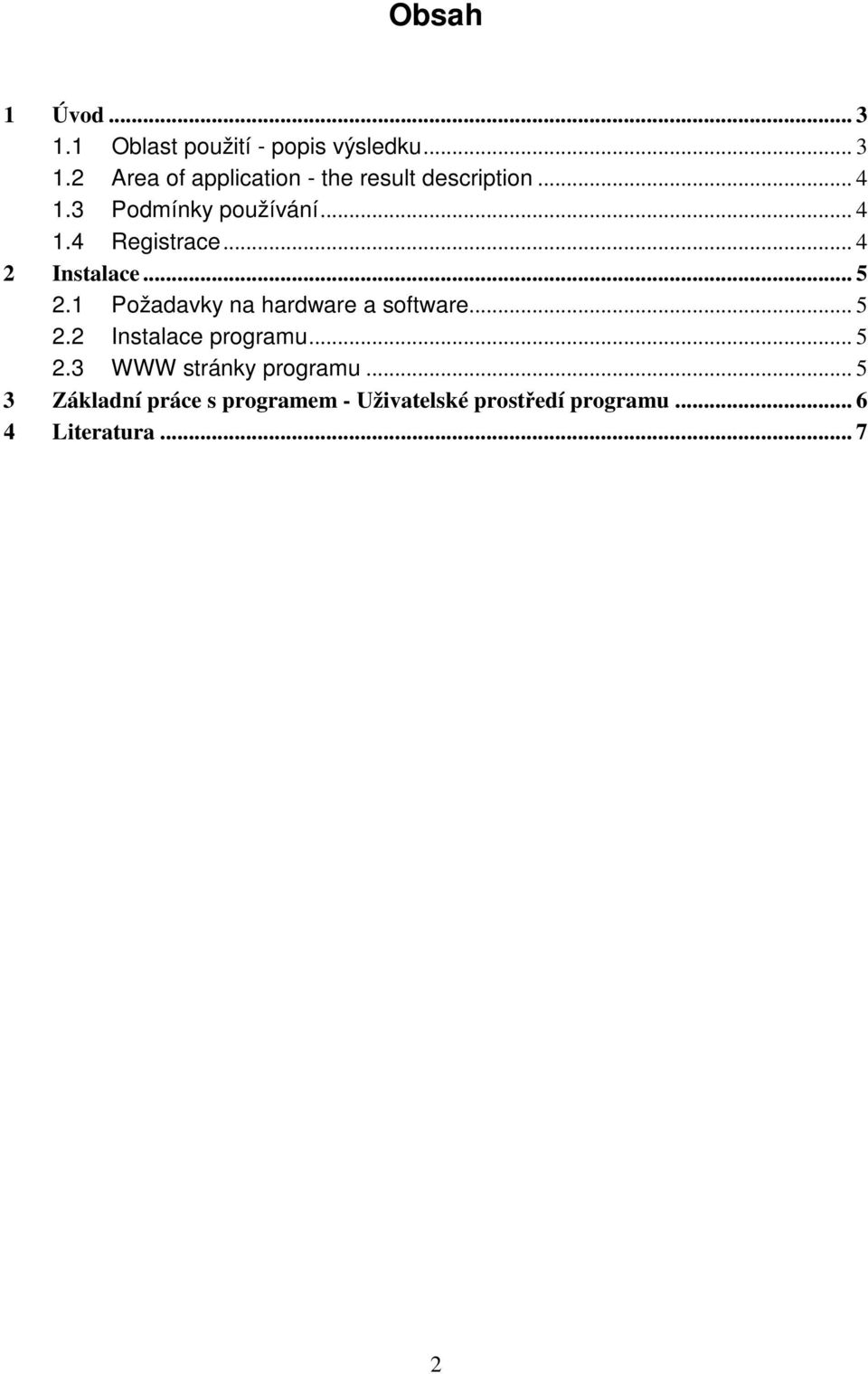

2 Obsah 1 Úvod Oblast použití - popis výsledku Area of application - the result description Podmínky používání Registrace Instalace Požadavky na hardware a software Instalace programu WWW stránky programu Základní práce s programem - Uživatelské prostředí programu Literatura

3 1 Úvod 1.1 Oblast použití - popis výsledku Podstatou výsledku je výpočetní program PAS pro analýzu zděných sloupů a betonových trámců, u kterých se vyžaduje detailnější výpočet. Zejména se jedná o případy, kdy je nutné ve výpočtu zohlednit různé materiály u zděných pilířů (cihly a malta) nebo je trámec zatěžován složitým zatížením (kombinace více složek zatížení např. spojité zatížení rovnoměrné a trojúhelníkové, síla, moment apod.). Program je zejména vhodný pro výpočet deformací. Mezi výhody programu patří, že například určuje deformaci trámců v libovolném bodě přímo z popisu zatížení, bez numerických metod u kterých se ztrácí přesnost řešení a u kterých se do výpočtu zahrnují složité tvary zatížení. Ve vybraných případech pilířů a trámců výpočetní program předpokládá ve výpočtu pružnoplastické chování materiálu. Obr. 1 Program PAS Program je vytvořen v moderním objektovém jazyce C# a má grafické uživatelské prostředí. 3

4 1.2 Area of application - the result description The result is the computational software, PAS, which is used for analyzing of masonry columns and concrete beams which require more detailed calculation. These are, in particular, the cases where the calculation should consider various materials for masonry piers (such as bricks and mortar) or where the beam is loaded with complex loads (which combine several loading components, e.g. even continuous and triangular loads, force, moment...). The software is well-suited for calculation of deformation. Benefits include specification of the beam in any point based directly on the description of the load, without using any numerical methods which would influence accuracy of the solution and which comprise complex shapes. For some piers and beams, the computational software assumes, for purposes of calculations, elastic-plastic behaviour of the materials. The software has been developed in the modern object language, C sharp, and uses Graphic User Interface. Keywords: Algorithm development, building structures, column, beam, detailed calculation 1.3 Podmínky používání Program je možné používat na vlastní zodpovědnost uživatele k jakýmkoli účelům včetně komerčních, výzkumných a výukových. Program je dostupný na webových stránkách Software vznikl v rámci koncepčního výzkumu VŠB-TU Ostrava, Fakulty stavební na Katedře stavební mechaniky. 1.4 Registrace Uživatelé se mohou v případě zájmu registrovat u autorů zasláním identifikačních údajů na adresu: VŠB-TU Ostrava Fakulty stavební Katedra stavební mechaniky Ludvíka Podéště 1875/ Ostrava Poruba Česká republika 4

5 2 Instalace 2.1 Požadavky na hardware a software Program je určen pro operační systém Microsoft Windows XP a vyšší. V rámci testování byla ověřována funkčnost na Windows XP SP3 a Windows 7 SP1. K instalaci a spuštění je požadovaná minimální konfigurace: Pentium III 1,3 GHz a vyšší, 1 GB paměti RAM, 100 MB na pevném disku. Pro provoz programu jsou potřebné knihovny Microsoft.NET Framework, které jsou součásti instalace Windows XP SP3 a vyšší. Skutečné hardwarové požadavky pro plnohodnotnou práci jsou závislé na velikosti výpočetních úloh. Velikost instalace závisí na konfiguraci počítače. Neměla by překročit 3.3 MB. Pro čtení manuálu je nutný vhodný prohlížeč pdf. 2.2 Instalace programu Software je šířen v instalačním balíčku zip, který obsahuje soubory: instal.exe, manual.pdf. Spuštěním souboru instal.exe se nainstalují potřebné soubory do adresáře C:\PAS. Soubory jsou z důvodu antivirové ochrany šířeny prostřednictvím sítě internet ve formě komprimovaného archivu zip. Soubor manual.pdf obsahuje informace o oblasti použití, instalaci, základním ovládaní programu. Pro prohlížení manuálu je například vhodný Adobe Reader (Acrobat Reader) apod. Pro plnohodnotné využití programu je vhodné sledovat aktualizace programu na webových stránkách programu. 2.3 WWW stránky programu Program jsou věnovány webové stránky Jsou zde umístěny informace o programu, instalační soubory, uživatelské a teoretické manuály, aktualizace apod. 5

6 3 Základní práce s programem - Uživatelské prostředí programu Uživatelské prostředí programu je tvořeno nabídkou, která se skládá z několika částí: 1. Nosník Beam Podprogram se věnuje detailnímu výpočtu nosníků. 2. Sloup - Brick Column Podprogram se věnuje výpočtu zděných pilířů. 3. Manuál Obsahuje základní manuál programu v pdf. Jsou zde informace o programu, instalaci programu, ovládání apod. 4. WWW stránky Obsahuje odkaz na webové stránky projektu. 5. O programu Obsahuje informace o programu a autorech. Pokyny pro zadání jsou uvedeny u jednotlivých polí, nezbytné teoretické vztahy pro výpočet jsou uvedeny v literatuře. 6

7 4 Literatura [1] BILČÍK, J., FILLO, L., BENKO, V., HALVONÍK, J. Betónové konštrukcie. Bratislava: STU v Bratislavě, ISBN [2] BITTNAR Z., ŠEJNOHA J. Numerické metody mechaniky 2. Praha: ČVUT, ISBN [3] BITTNAR Z., ŠEJNOHA J. Numerické metody mechaniky. Praha: ČVUT, ISBN X. [4] BROUKALOVÁ I., KOŠATKA P. Navrhování zděných konstrukcí, příručka k ČSN EN , Informační centrum ČKAIT 2010 [5] ČSN EN : Navrhování zděných konstrukcí Část 1-1: Obecná pravidla pro vyztužené a nevyztužené zděné konstrukce, ČNI, [6] ČSN EN : Navrhování zděných konstrukcí Část Zjednodušené metody výpočtu nevyztužených zděných konstrukcí, ČNI, [7] RAVINGER, J., KOLEKOVÁ Y. Pružnosť II. Bratislava: STU v Bratislavě, ISBN X. [8] RAVINGER, J. Programy statika, stabilita a dynamika stavebných konštrukcií. Alfa, Bratislava, 1990, ISBN [9] ROMBACH, G. Anwendung der Finite-Elemente-Methode im Betonbau. 2. Auflage. Berlin: Ernst & Sohn, ISBN [10] KOŠATKA, P. Příklady navrhování zděných konstrukcí 1, nakladatelství ČVUT, přepracovaný dotisk 2010 [11] KOŠATKA P., LORENZ K., VAŠKOVÁ J. Zděné konstrukce 1, náklad. ČVUT, doplněný dotisk 2010 [12] MIKOLÁŠEK, D., SUCHARDA, O., BROŽOVSKÝ, J. Přístup k modelování a analýze železobetonových konstrukcí. Konstrukce. 2011, roč. 10, č. 5, s ISSN [13] SUCHARDA, O., BROŽOVSKÝ, J. Modely betonářské výztuže pro konečněprvkovou analýzu konstrukcí. Sborník vědeckých prací VŠB-TUO, řada stavební, 2011, roč. 11, č. 2, s ISSN [14] SUCHARDA, Oldřich, BROŽOVSKÝ, Jiří. Verified Non-linear Model for Reinforced Concrete Beams. In Advances in Remote Sensing, Finite Differences and Information Security : proceedings of the 5th WSEAS International Conference on Finite Differences - Finite Elements - Finite Volumes - Boundary Elements. Praha : WSEAS Press, 2012, s ISBN [15] SUCHARDA, Oldřich, MIKOLÁŠEK, David, BROŽOVSKÝ, Jiří. Určení krychelné pevnosti betonu u použitých zkušebních trámců. Sborník vědeckých prací VŠB-TUO, řada stavební. 2012, roč. 12, č. 2, ISSN

8 [16] SUCHARDA, Oldřich, MIKOLÁŠEK, David, BROŽOVSKÝ, Jiří. Determination of Concrete Cube Strength from used Samples. Transactions of the VŠB - Technical University of Ostrava. 2012, roč. 12, č. 2, s ISSN [17] SERVÍT, R. a kol. Teorie pružnosti a plasticity, I. díl, Praha: ČVUT v Praze, [18] SERVÍT, R. a kol. Teorie pružnosti a plasticity II, Praha: SNTL/ALFA, ISBN
