1 Mřížkové tkaniny Aplikace

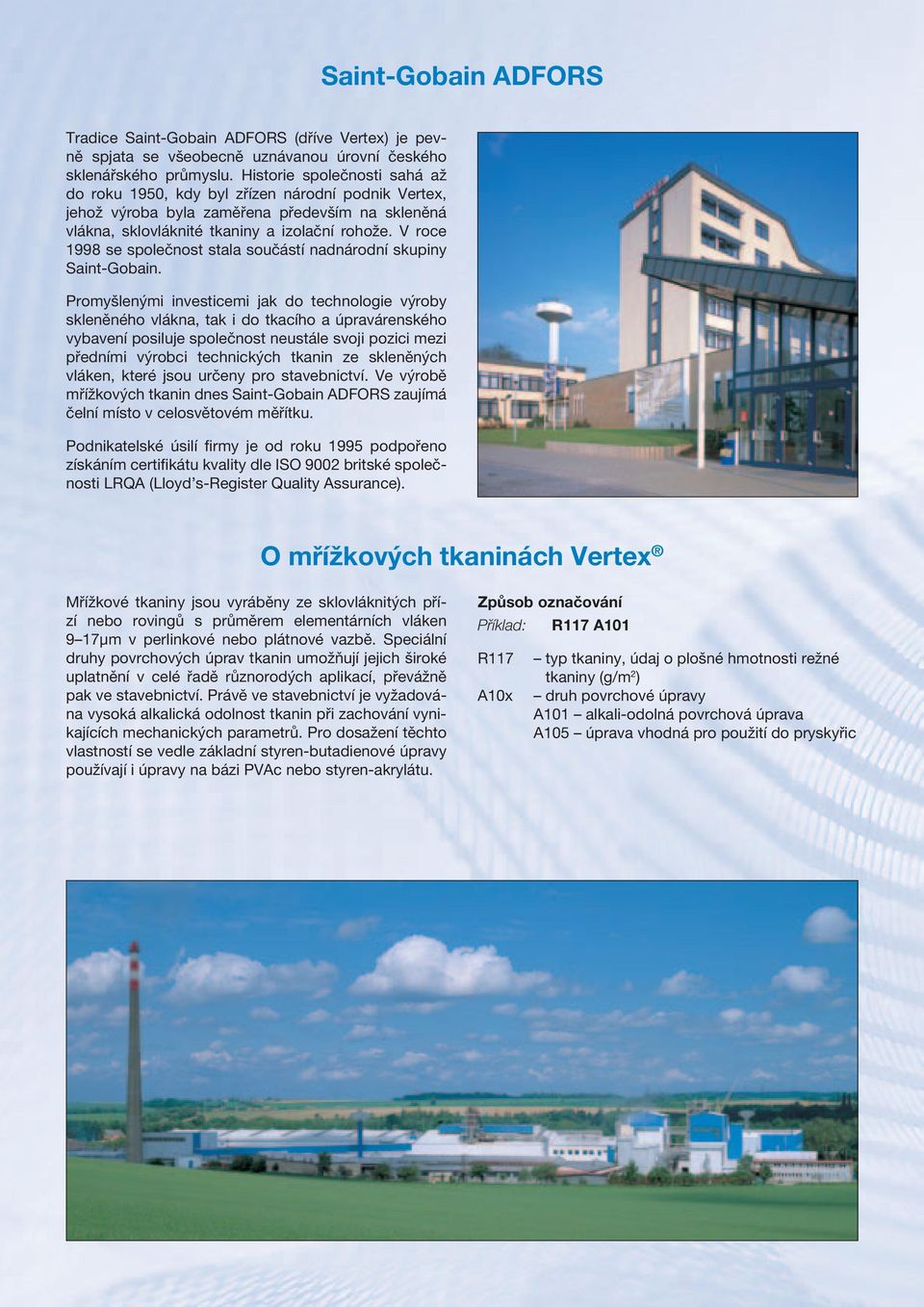

2 Saint-Gobain Adfors Tradice Saint Gobain Adfors (dříve Vertex) je pevně spjata se všeobecně uznávanou úrovní českého sklenářského průmyslu. Historie společnosti sahá až do roku 1950, kdy byl zřízen národní podnik Vertex, jehož výroba byla zaměřena především na skleněná vlákna, sklovláknité tkaniny a izolační rohože. V roce 1998 se společnost stala součástí nadnárodní skupiny Saint Gobain. Promyšlenými investicemi jak do technologie výroby skleněného vlákna, tak i do tkacího a úpravárenského vybavení posiluje společnost neustále svoji pozici mezi předními výrobci technických tkanin ze skleněných vláken, které jsou určeny pro stavebnictví. Ve výrobě mřížkových tkanin dnes Saint Gobain Adfors zaujímá čelní místo v celosvětovém měřítku. Podnikatelské úsilí firmy je od roku 1995 podpořeno získáním certifikátu kvality dle ISO 9002 britské společnosti LRQA (Lloyd s Register Quality Assurance). O mřížkových tkaninách Vertex Mřížkové tkaniny jsou vyráběny ze sklovláknitých přízí nebo rovingů s průměrem elementárních vláken 9 17µm v perlinkové nebo plátnové vazbě. Speciální druhy povrchových úprav tkanin umožňují jejich široké uplatnění v celé řadě různorodých aplikací, převážně pak ve stavebnictví. Právě ve stavebnictví je vyžadována vysoká alkalická odolnost tkanin při zachování vynikajících mechanických parametrů. Pro dosažení těchto vlastností se vedle základní styren-butadienové úpravy používají i úpravy na bázi PVAc nebo styren-akrylátu. Způsob označování Příklad: R117 A101 R117 A10x typ tkaniny, údaj o plošné hmotnosti režné tkaniny (g/m 2 ) druh povrchové úpravy A101 alkali-odolná povrchová úprava A105 úprava vhodná pro použití do pryskyřic

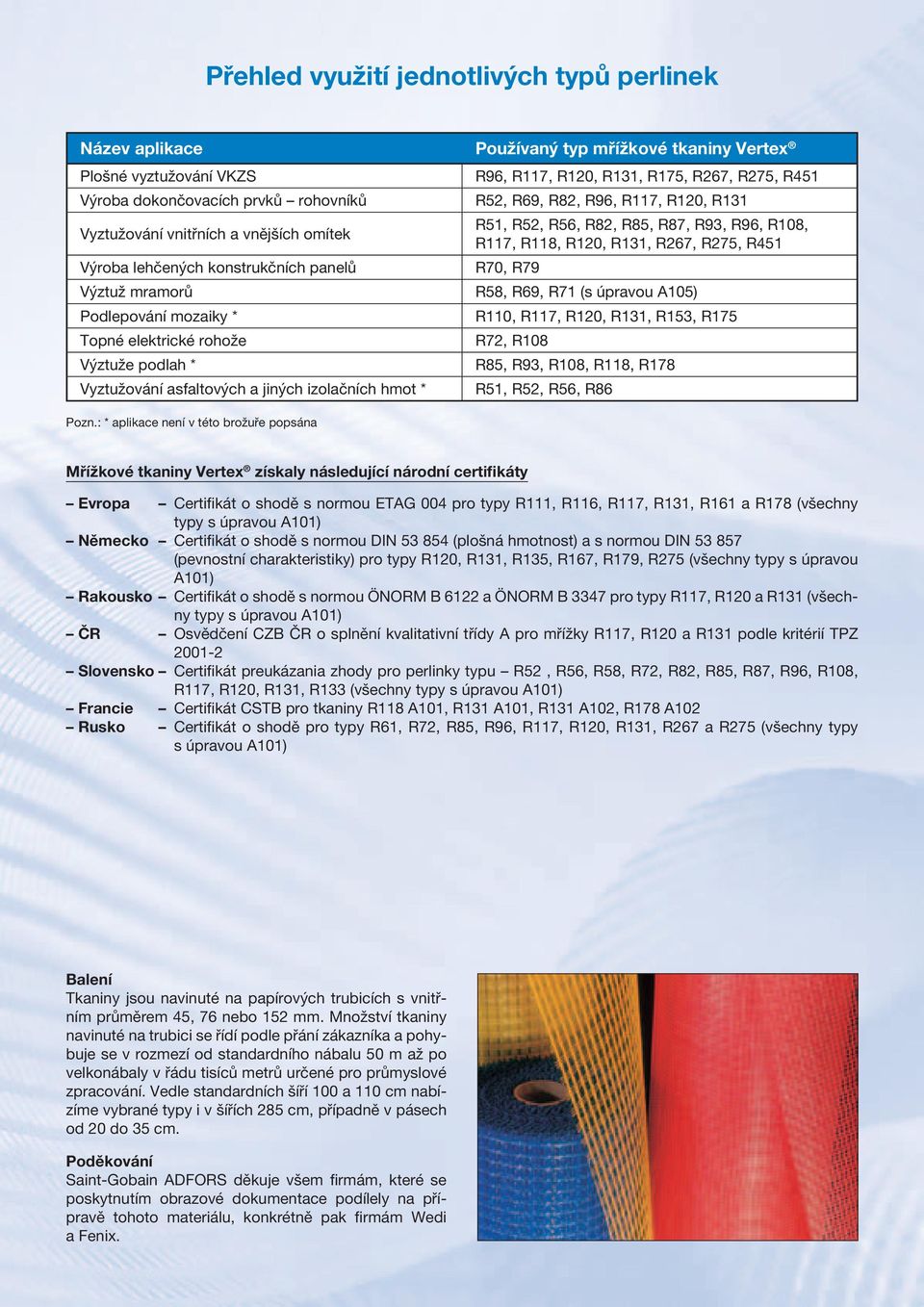

3 Přehled využití jednotlivých typů perlinek Název aplikace Používaný typ mřížkové tkaniny Vertex Plošné vyztužování VKZS R96, R117, R120, R131, R175, R267, R275, R451 Výroba dokončovacích prvků rohovníků R52, R69, R82, R96, R117, R120, R131 Vyztužování vnitřních a vnějších omítek R51, R52, R56, R82, R85, R87, R93, R96, R108, R117, R118, R120, R131, R267, R275, R451 Výroba lehčených konstrukčních panelů R70, R79 Výztuž mramorů R58, R69, R71 (s úpravou A105) Podlepování mozaiky * R110, R117, R120, R131, R153, R175 Topné elektrické rohože R72, R108 Výztuže podlah * R85, R93, R108, R118, R178 Vyztužování asfaltových a jiných izolačních hmot * R51, R52, R56, R86 Pozn.: * aplikace není v této brožuře popsána Mřížkové tkaniny Vertex získaly následující národní certifikáty Evropa Certifikát o shodě s normou ETAG 004 pro typy R111, R116, R117, R131, R161 a R178 (všechny typy s úpravou A101) Německo Certifikát o shodě s normou DIN (plošná hmotnost) a s normou DIN (pevnostní charakteristiky) pro typy R120, R131, R135, R167, R179, R275 (všechny typy s úpravou A101) Rakousko Certifikát o shodě s normou ÖNORM B 6122 a ÖNORM B 3347 pro typy R117, R120 a R131 (všechny typy s úpravou A101) ČR osvědčení CZB ČR o splnění kvalitativní třídy A pro mřížky R117, R120 a R131 podle kritérií TPZ Slovensko Certifikát preukázania zhody pro perlinky typu R52, R56, R58, R72, R82, R85, R87, R96, R108, R117, R120, R131, R133 (všechny typy s úpravou A101) Francie Certifikát CSTB pro tkaniny R118 A101, R131 A101, R131 A102, R178 A102 Rusko Certifikát o shodě pro typy R61, R72, R85, R96, R117, R120, R131, R267 a R275 (všechny typy s úpravou A101) Balení Tkaniny jsou navinuté na papírových trubicích s vnitřním průměrem 45, 76 nebo 152 mm. Množství tkaniny navinuté na trubici se řídí podle přání zákazníka a pohybuje se v rozmezí od standardního nábalu 50 m až po velkonábaly v řádu tisíců metrů určené pro průmyslové zpracování. Vedle standardních šíří 100 a 110 cm nabízíme vybrané typy i v šířích 285 cm, případně v pásech od 20 do 35 cm. Poděkování Saint Gobain Adfors děkuje všem firmám, které se poskytnutím obrazové dokumentace podílely na přípravě tohoto materiálu, konkrétně pak firmám Wedi a Fenix.

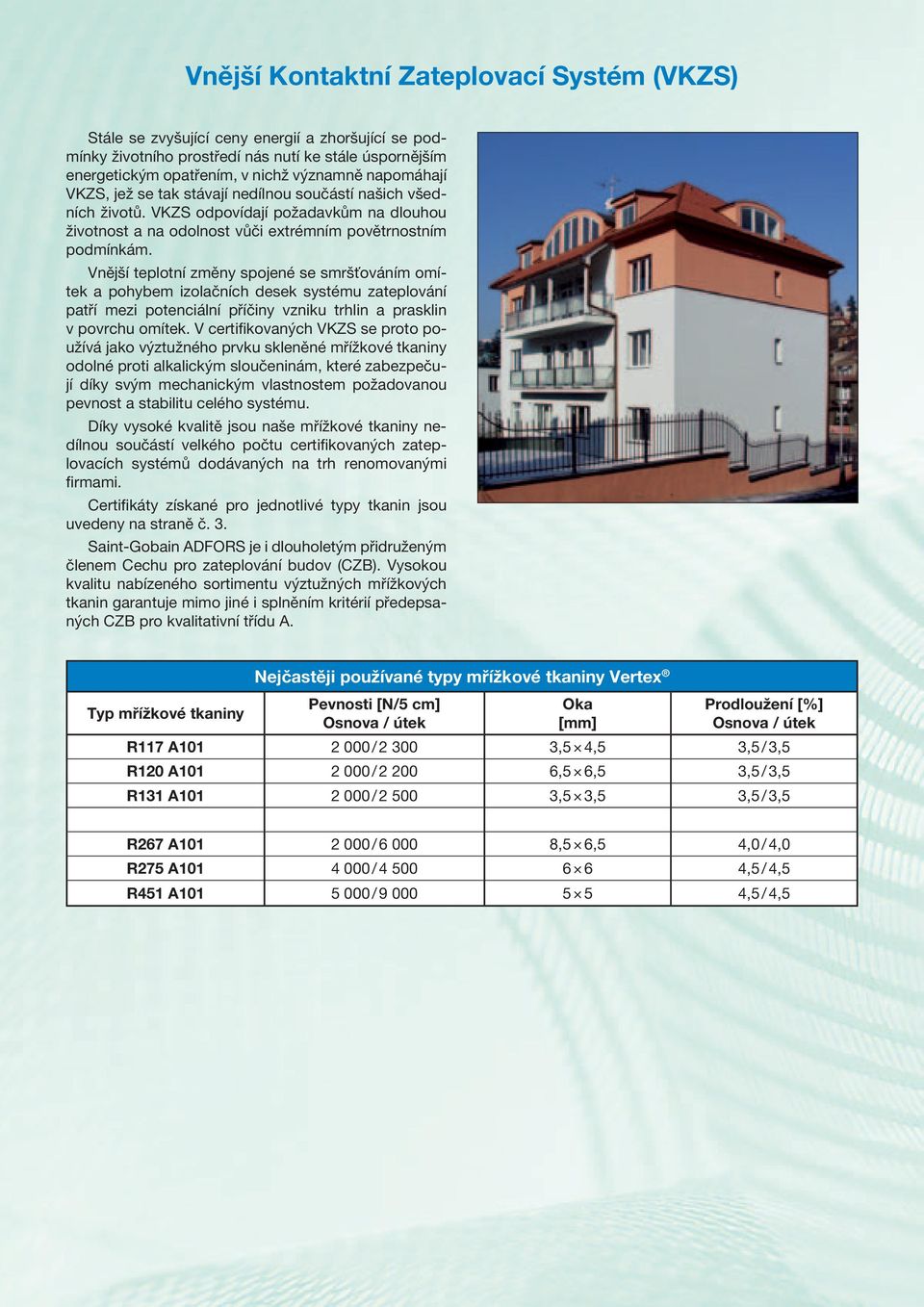

4 Vnější Kontaktní Zateplovací Systém (VKZS) Stále se zvyšující ceny energií a zhoršující se podmínky životního prostředí nás nutí ke stále úspornějším energetickým opatřením, v nichž významně napomáhají VKZS, jež se tak stávají nedílnou součástí našich všedních životů. VKZS odpovídají požadavkům na dlouhou životnost a na odolnost vůči extrémním povětrnostním podmínkám. Vnější teplotní změny spojené se smršťováním omítek a pohybem izolačních desek systému zateplování patří mezi potenciální příčiny vzniku trhlin a prasklin v povrchu omítek. V certifikovaných VKZS se proto používá jako výztužného prvku skleněné mřížkové tkaniny odolné proti alkalickým sloučeninám, které zabezpečují díky svým mechanickým vlastnostem požadovanou pevnost a stabilitu celého systému. Díky vysoké kvalitě jsou naše mřížkové tkaniny nedílnou součástí velkého počtu certifikovaných zateplovacích systémů dodávaných na trh renomovanými firmami. Certifikáty získané pro jednotlivé typy tkanin jsou uvedeny na straně č. 3. Saint Gobain Adfors je i dlouholetým přidruženým členem Cechu pro zateplování budov (CZB). Vysokou kvalitu nabízeného sortimentu výztužných mřížkových tkanin garantuje mimo jiné i splněním kritérií předepsaných CZB pro kvalitativní třídu A. Typ mřížkové tkaniny Nejčastěji používané typy mřížkové tkaniny Vertex Pevnosti [N/5 cm] Oka [mm] Prodloužení [%] R117 A / ,5 4,5 3,5 / 3,5 R120 A / ,5 6,5 3,5 / 3,5 R131 A / ,5 3,5 3,5 / 3,5 R267 A / ,5 6,5 4,0 / 4,0 R275 A / ,5 / 4,5 R451 A / ,5 / 4,5

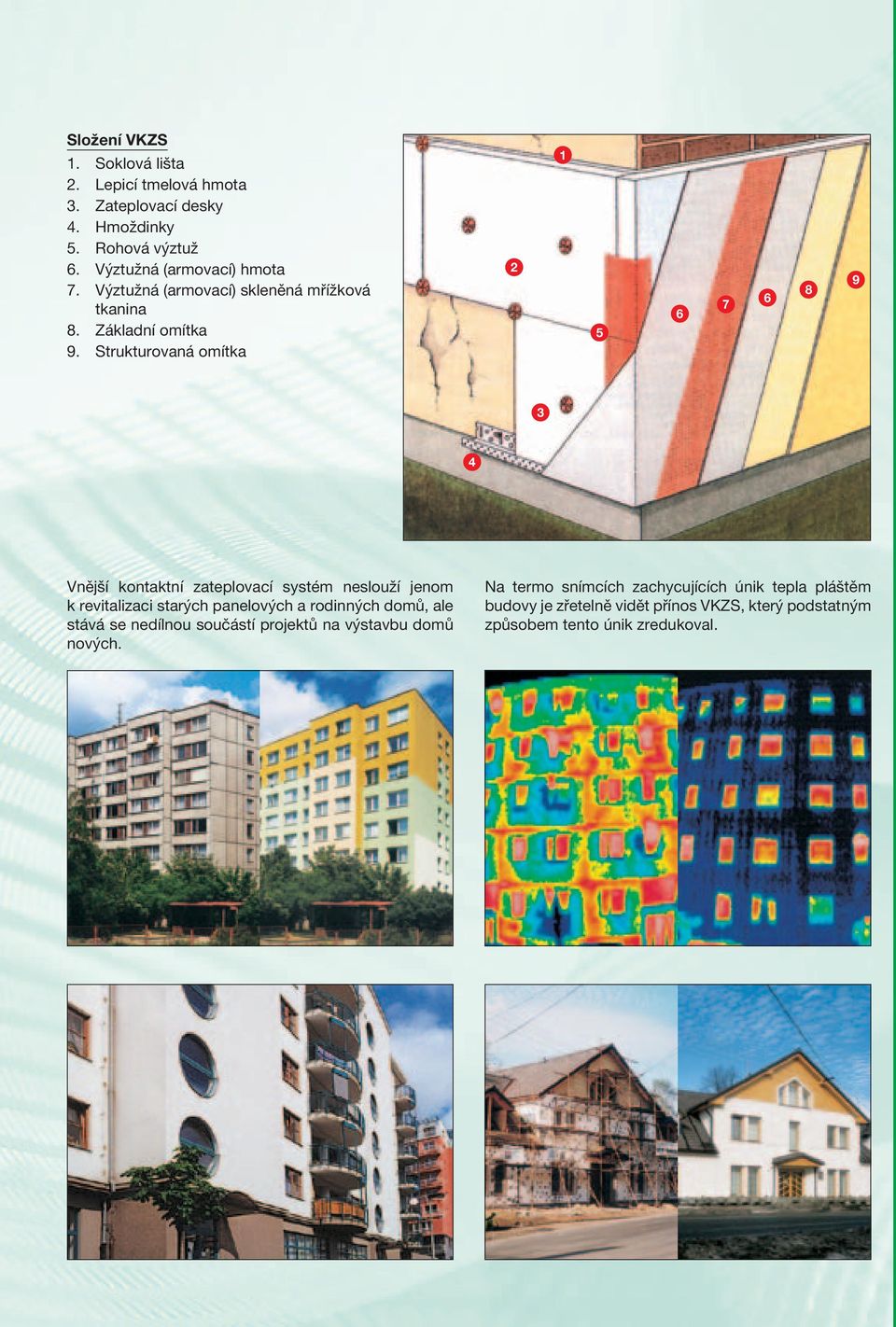

5 Složení VKZS 1. Soklová lišta 2. Lepicí tmelová hmota 3. Zateplovací desky 4. Hmoždinky 5. Rohová výztuž 6. Výztužná (armovací) hmota 7. Výztužná (armovací) skleněná mřížková tkanina 8. Základní omítka 9. Strukturovaná omítka Vnější kontaktní zateplovací systém neslouží jenom k revitalizaci starých panelových a rodinných domů, ale stává se nedílnou součástí projektů na výstavbu domů nových. Na termo snímcích zachycujících únik tepla pláštěm budovy je zřetelně vidět přínos VKZS, který podstatným způsobem tento únik zredukoval.

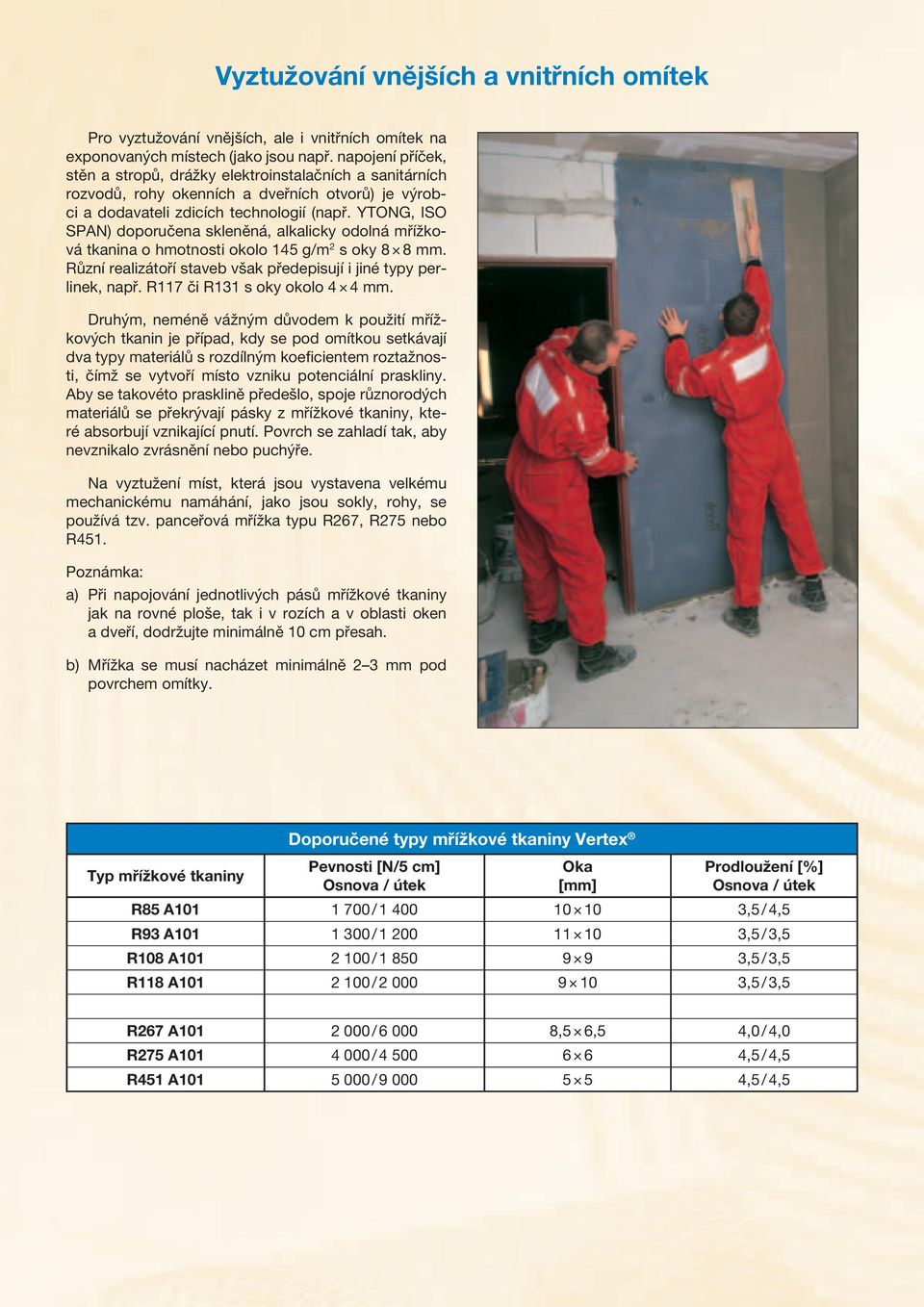

6 Vyztužování vnějších a vnitřních omítek Pro vyztužování vnějších, ale i vnitřních omítek na exponovaných místech (jako jsou např. napojení příček, stěn a stropů, drážky elektroinstalačních a sanitárních rozvodů, rohy okenních a dveřních otvorů) je výrobci a dodavateli zdicích technologií (např. YTONG, ISO SPAN) doporučena skleněná, alkalicky odolná mřížková tkanina o hmotnosti okolo 145 g/m 2 s oky 8 8 mm. Různí realizátoří staveb však předepisují i jiné typy perlinek, např. R117 či R131 s oky okolo 4 4 mm. Druhým, neméně vážným důvodem k použití mřížkových tkanin je případ, kdy se pod omítkou setkávají dva typy materiálů s rozdílným koeficientem roztažnosti, čímž se vytvoří místo vzniku potenciální praskliny. Aby se takovéto prasklině předešlo, spoje různorodých materiálů se překrývají pásky z mřížkové tkaniny, které absorbují vznikající pnutí. Povrch se zahladí tak, aby nevznikalo zvrásnění nebo puchýře. Na vyztužení míst, která jsou vystavena velkému mechanickému namáhání, jako jsou sokly, rohy, se používá tzv. panceřová mřížka typu R267, R275 nebo R451. Poznámka: a) Při napojování jednotlivých pásů mřížkové tkaniny jak na rovné ploše, tak i v rozích a v oblasti oken a dveří, dodržujte minimálně 10 cm přesah. b) Mřížka se musí nacházet minimálně 2 3 mm pod povrchem omítky. Typ mřížkové tkaniny Doporučené typy mřížkové tkaniny Vertex Pevnosti [N/5 cm] Oka [mm] Prodloužení [%] R85 A / ,5 / 4,5 R93 A / ,5 / 3,5 R108 A / ,5 / 3,5 R118 A / ,5 / 3,5 R267 A / ,5 6,5 4,0 / 4,0 R275 A / ,5 / 4,5 R451 A / ,5 / 4,5

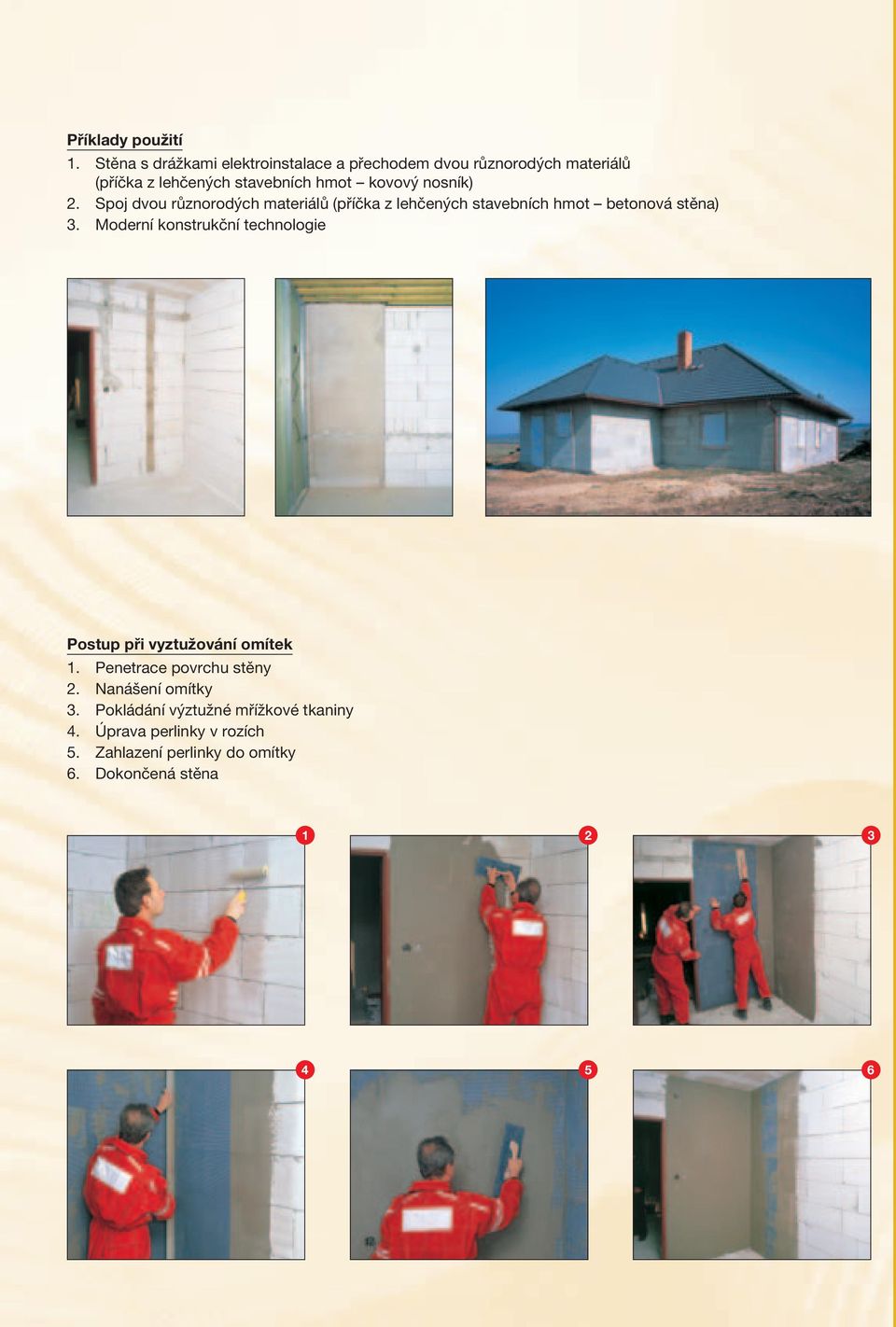

7 Příklady použití 1. Stěna s drážkami elektroinstalace a přechodem dvou různorodých materiálů (příčka z lehčených stavebních hmot kovový nosník) 2. Spoj dvou různorodých materiálů (příčka z lehčených stavebních hmot betonová stěna) 3. Moderní konstrukční technologie Postup při vyztužování omítek 1. Penetrace povrchu stěny 2. Nanášení omítky 3. Pokládání výztužné mřížkové tkaniny 4. Úprava perlinky v rozích 5. Zahlazení perlinky do omítky 6. Dokončená stěna

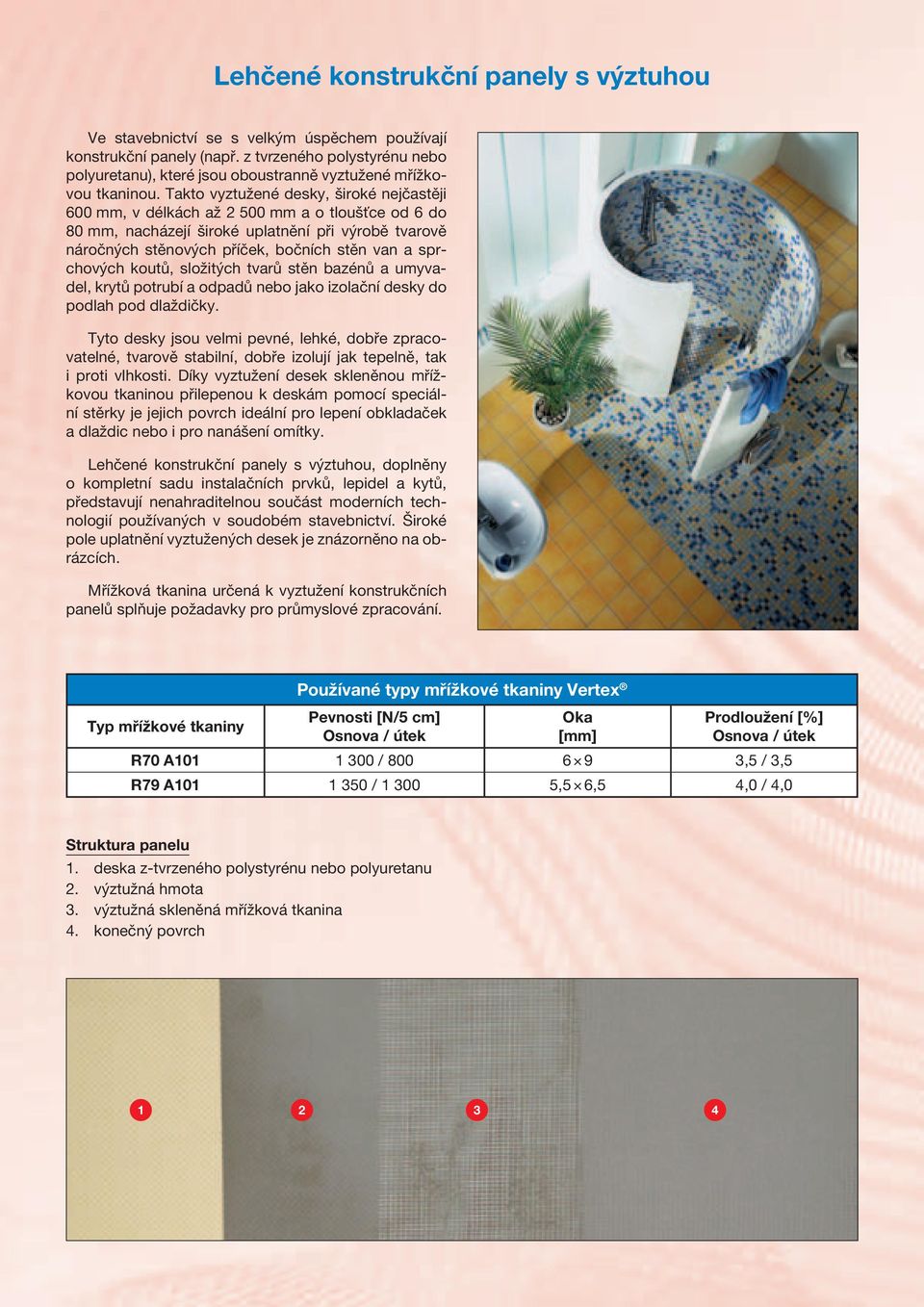

8 Lehčené konstrukční panely s výztuhou Ve stavebnictví se s velkým úspěchem používají konstrukční panely (např. z tvrzeného polystyrénu nebo polyuretanu), které jsou oboustranně vyztužené mřížkovou tkaninou. Takto vyztužené desky, široké nejčastěji 600 mm, v délkách až mm a o tloušťce od 6 do 80 mm, nacházejí široké uplatnění při výrobě tvarově náročných stěnových příček, bočních stěn van a sprchových koutů, složitých tvarů stěn bazénů a umyvadel, krytů potrubí a odpadů nebo jako izolační desky do podlah pod dlaždičky. Tyto desky jsou velmi pevné, lehké, dobře zpracovatelné, tvarově stabilní, dobře izolují jak tepelně, tak i proti vlhkosti. Díky vyztužení desek skleněnou mřížkovou tkaninou přilepenou k deskám pomocí speciální stěrky je jejich povrch ideální pro lepení obkladaček a dlaždic nebo i pro nanášení omítky. Lehčené konstrukční panely s výztuhou, doplněny o kompletní sadu instalačních prvků, lepidel a kytů, představují nenahraditelnou součást moderních technologií používaných v soudobém stavebnictví. Široké pole uplatnění vyztužených desek je znázorněno na obrázcích. Mřížková tkanina určená k vyztužení konstrukčních panelů splňuje požadavky pro průmyslové zpracování. Typ mřížkové tkaniny Používané typy mřížkové tkaniny Vertex Pevnosti [N/5 cm] Oka [mm] Prodloužení [%] R70 A / ,5 / 3,5 R79 A / ,5 6,5 4,0 / 4,0 Struktura panelu 1. deska z tvrzeného polystyrénu nebo polyuretanu 2. výztužná hmota 3. výztužná skleněná mřížková tkanina 4. konečný povrch

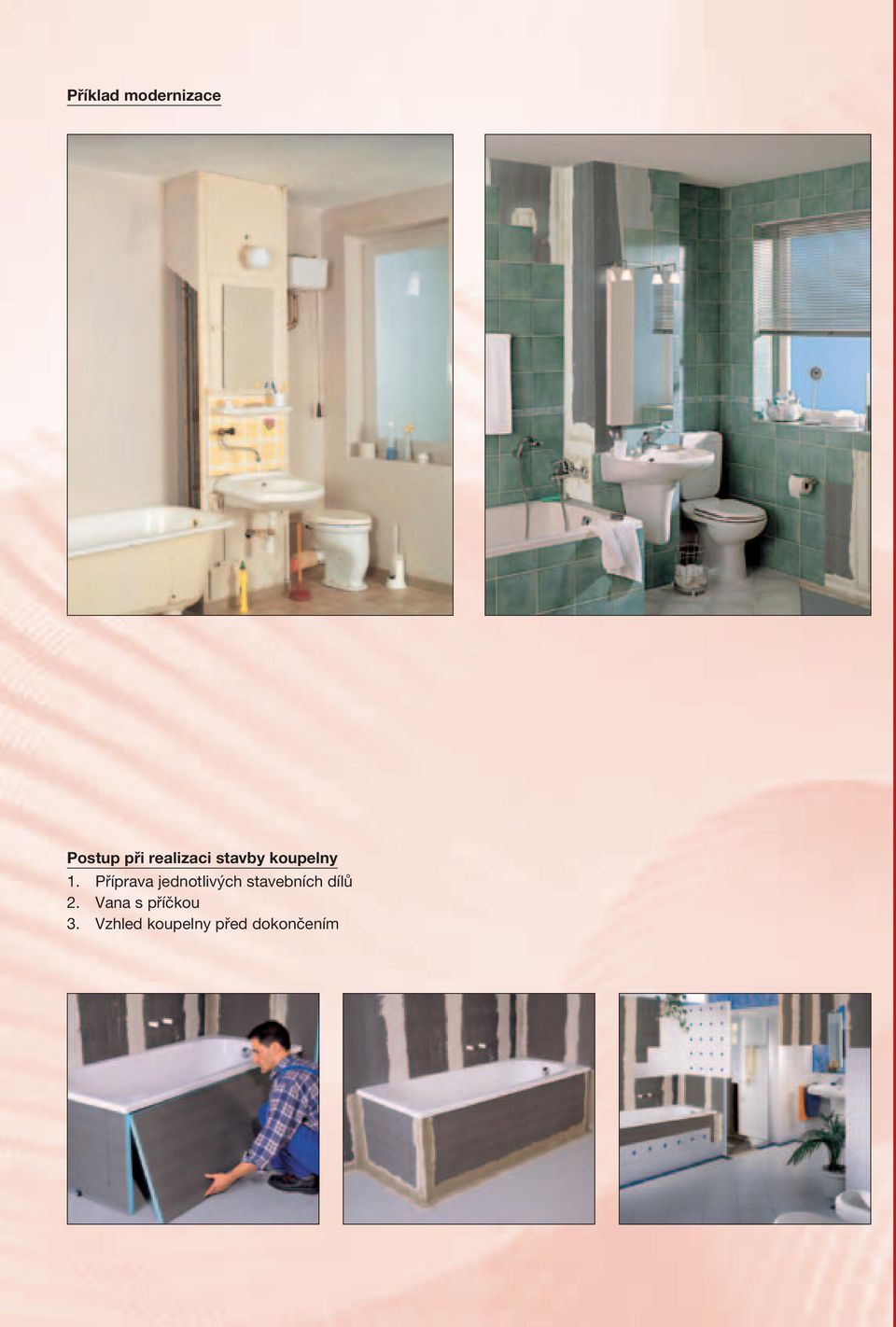

9 Příklad modernizace Postup při realizaci stavby koupelny 1. Příprava jednotlivých stavebních dílů 2. Vana s příčkou 3. Vzhled koupelny před dokončením

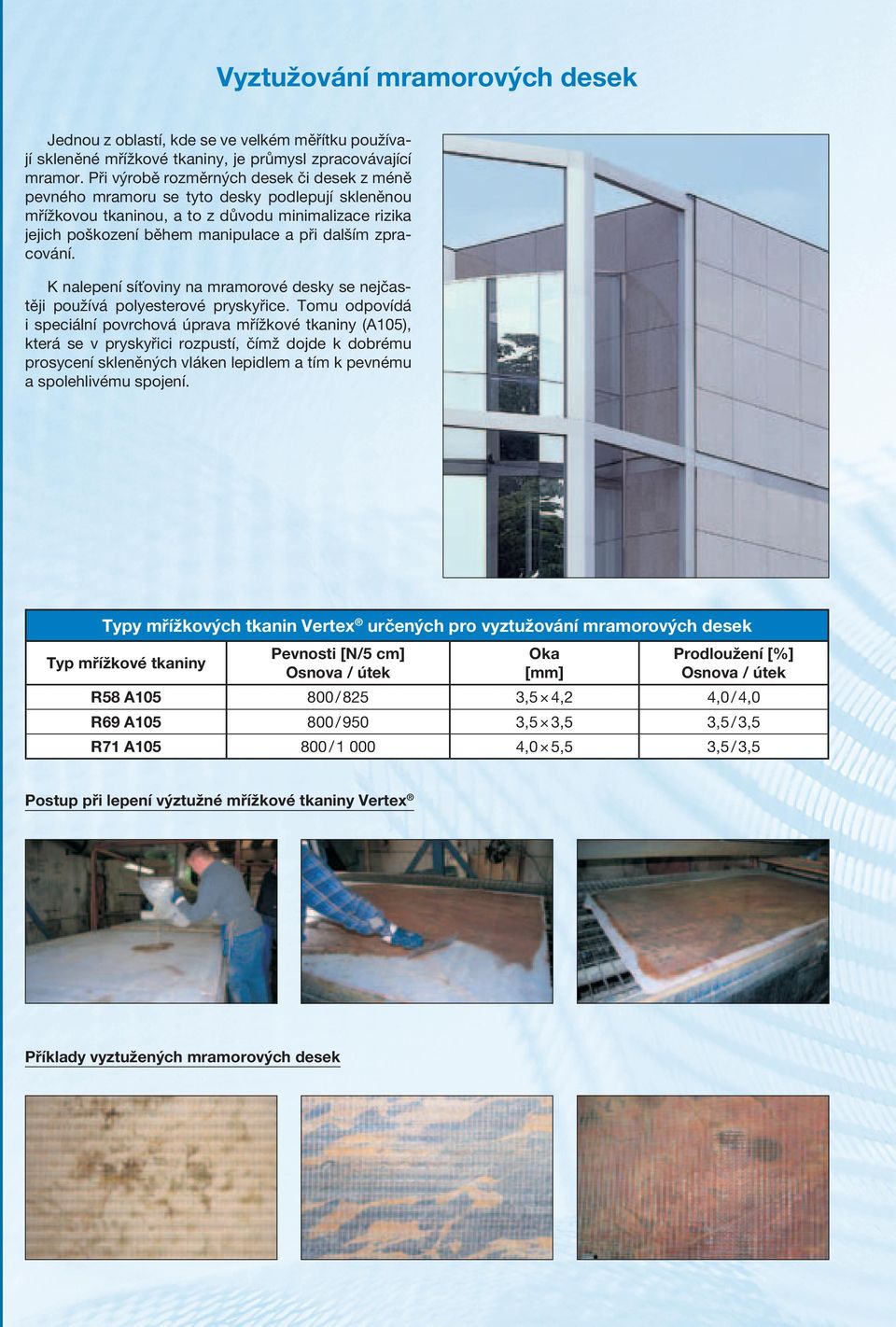

10 Vyztužování mramorových desek Jednou z oblastí, kde se ve velkém měřítku používají skleněné mřížkové tkaniny, je průmysl zpracovávající mramor. Při výrobě rozměrných desek či desek z méně pevného mramoru se tyto desky podlepují skleněnou mřížkovou tkaninou, a to z důvodu minimalizace rizika jejich poškození během manipulace a při dalším zpracování. K nalepení síťoviny na mramorové desky se nejčastěji používá polyesterové pryskyřice. Tomu odpovídá i speciální povrchová úprava mřížkové tkaniny (A105), která se v pryskyřici rozpustí, čímž dojde k dobrému prosycení skleněných vláken lepidlem a tím k pevnému a spolehlivému spojení. Typy mřížkových tkanin Vertex určených pro vyztužování mramorových desek Typ mřížkové tkaniny Pevnosti [N/5 cm] Oka [mm] Prodloužení [%] R58 A / 825 3,5 4,2 4,0 / 4,0 R69 A / 950 3,5 3,5 3,5 / 3,5 R71 A / ,0 5,5 3,5 / 3,5 Postup při lepení výztužné mřížkové tkaniny Vertex Příklady vyztužených mramorových desek

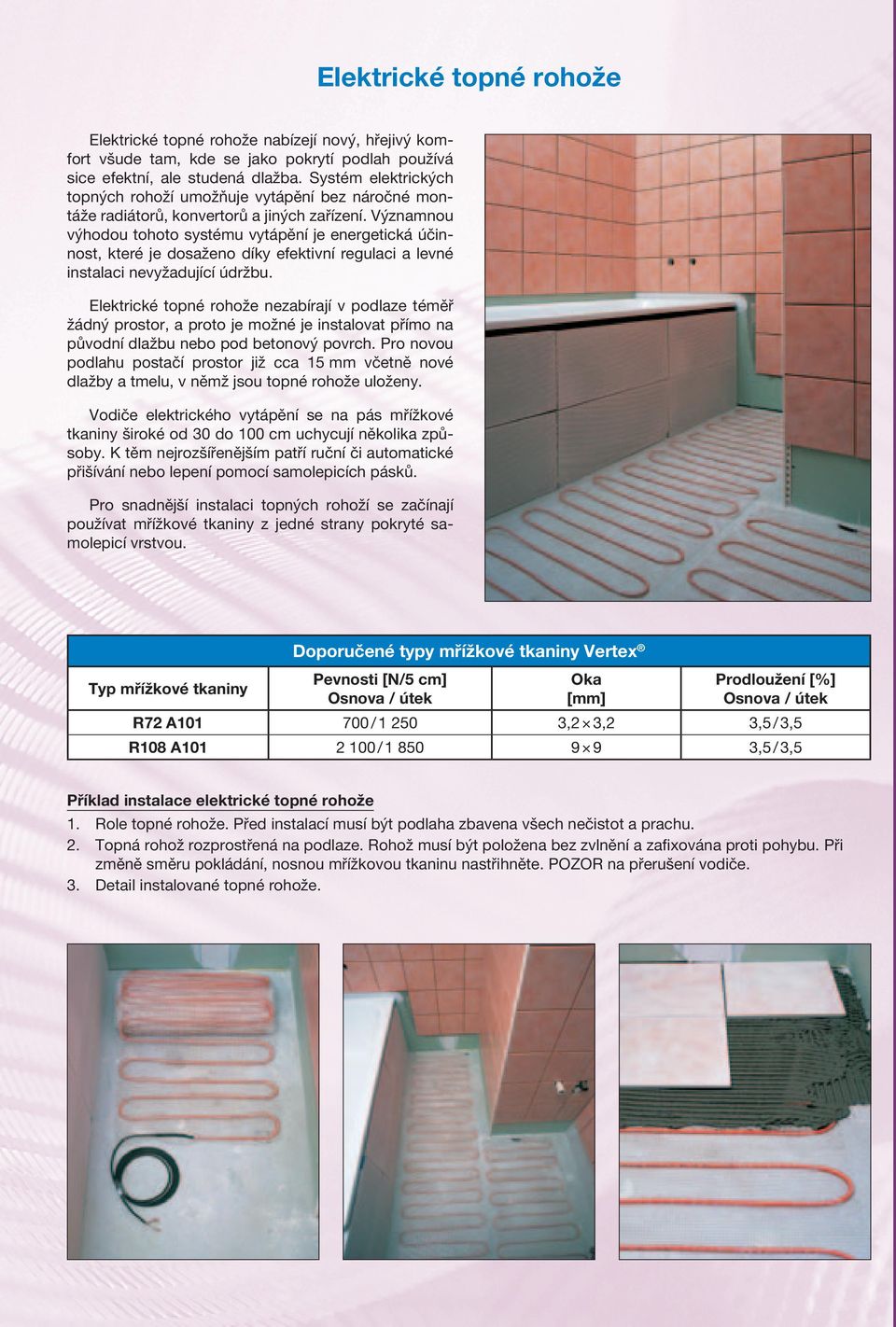

11 Elektrické topné rohože Elektrické topné rohože nabízejí nový, hřejivý komfort všude tam, kde se jako pokrytí podlah používá sice efektní, ale studená dlažba. Systém elektrických topných rohoží umožňuje vytápění bez náročné montáže radiátorů, konvertorů a jiných zařízení. Významnou výhodou tohoto systému vytápění je energetická účinnost, které je dosaženo díky efektivní regulaci a levné instalaci nevyžadující údržbu. Elektrické topné rohože nezabírají v podlaze téměř žádný prostor, a proto je možné je instalovat přímo na původní dlažbu nebo pod betonový povrch. Pro novou podlahu postačí prostor již cca 15 mm včetně nové dlažby a tmelu, v němž jsou topné rohože uloženy. Vodiče elektrického vytápění se na pás mřížkové tkaniny široké od 30 do 100 cm uchycují několika způsoby. K těm nejrozšířenějším patří ruční či automatické přišívání nebo lepení pomocí samolepicích pásků. Pro snadnější instalaci topných rohoží se začínají používat mřížkové tkaniny z jedné strany pokryté samolepicí vrstvou. Typ mřížkové tkaniny Doporučené typy mřížkové tkaniny Vertex Pevnosti [N/5 cm] Oka [mm] Prodloužení [%] R72 A / ,2 3,2 3,5 / 3,5 R108 A / ,5 / 3,5 Příklad instalace elektrické topné rohože 1. Role topné rohože. Před instalací musí být podlaha zbavena všech nečistot a prachu. 2. Topná rohož rozprostřená na podlaze. Rohož musí být položena bez zvlnění a zafixována proti pohybu. Při změně směru pokládání, nosnou mřížkovou tkaninu nastřihněte. POZOR na přerušení vodiče. 3. Detail instalované topné rohože.

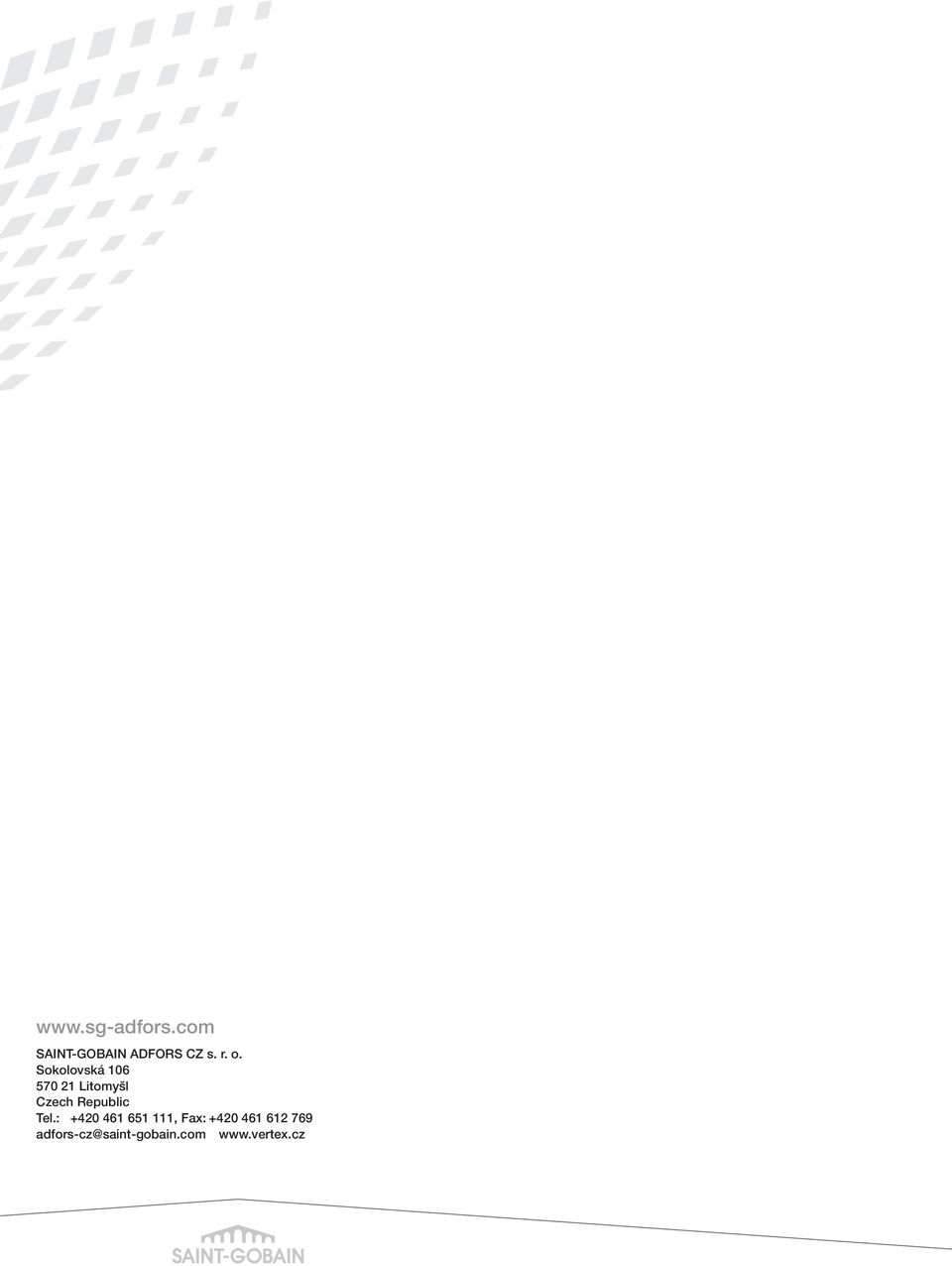

12 SAINT-GOBAIN ADFORS CZ s. r. o. Sokolovská Litomyšl Czech Republic Tel.: , Fax:
