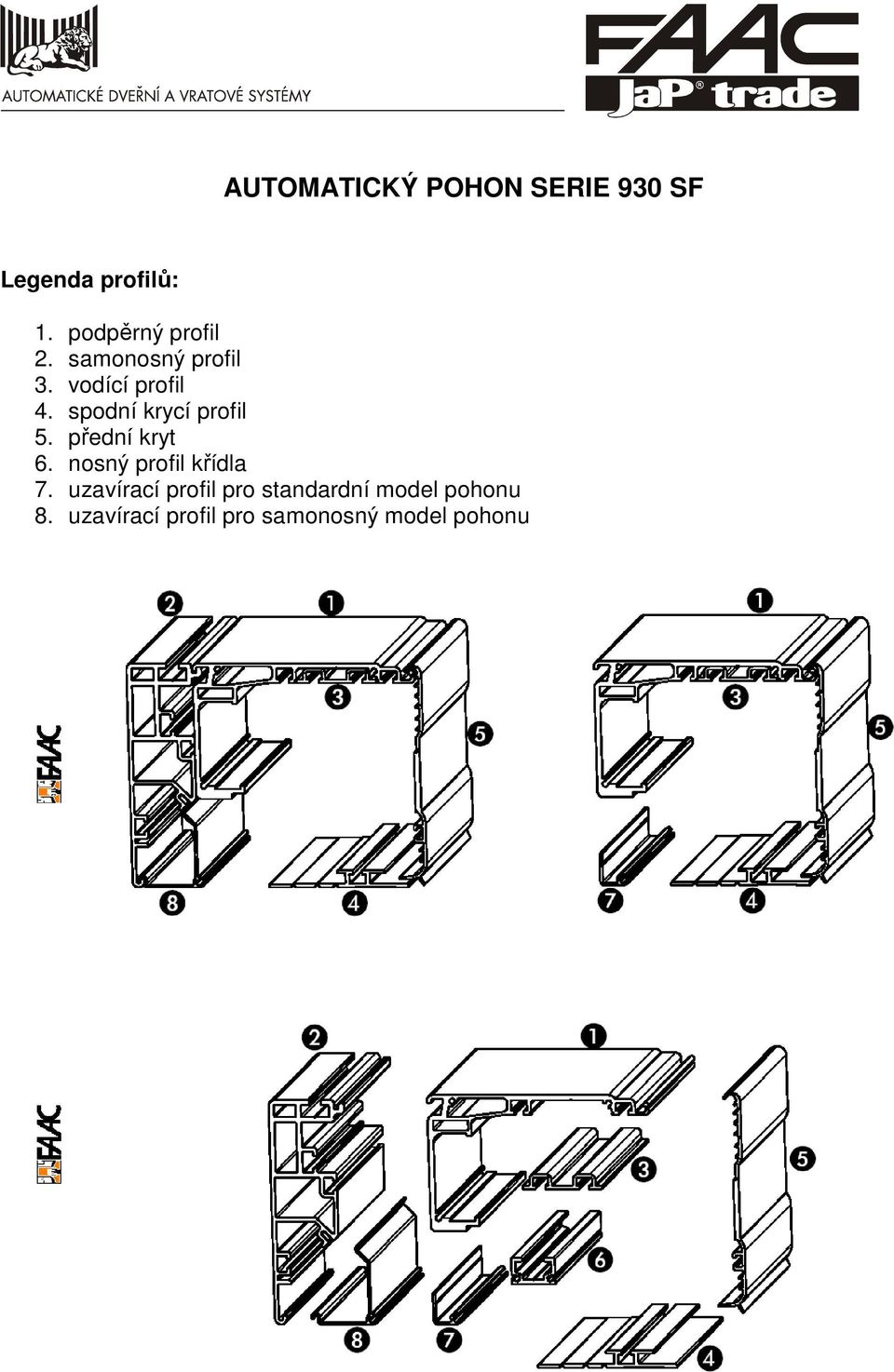

1 AUTOMATICKÝ POHON SERIE 930 SF Legenda profilů: 1. podpěrný profil 2. samonosný profil 3. vodící profil 4. spodní krycí profil 5. přední kryt 6. nosný profil křídla 7. uzavírací profil pro standardní model pohonu 8. uzavírací profil pro samonosný model pohonu 1

2 Dveře s podpěrným profilem obr. 2 pozn. veškeré uvedené koty jsou v mm 2

3 Dveře se samonosným profilem obr. 3-4 pozn. veškeré uvedené koty jsou v mm 3

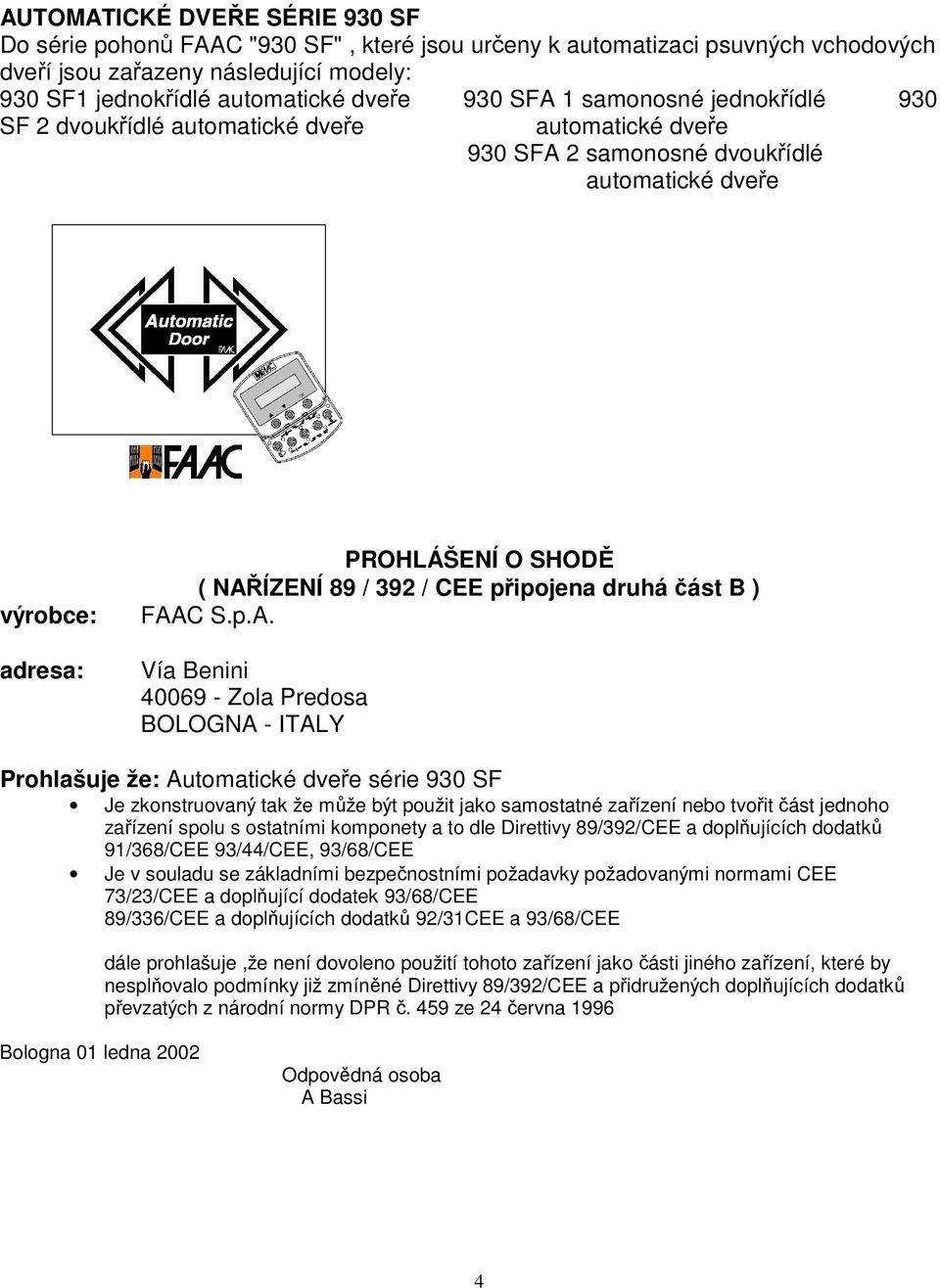

4 AUTOMATICKÉ DVEŘE SÉRIE 930 SF Do série pohonů FAAC "930 SF", které jsou určeny k automatizaci psuvných vchodových dveří jsou zařazeny následující modely: 930 SF1 jednokřídlé automatické dveře 930 SFA 1 samonosné jednokřídlé 930 SF 2 dvoukřídlé automatické dveře automatické dveře 930 SFA 2 samonosné dvoukřídlé automatické dveře výrobce: adresa: PROHLÁŠENÍ O SHODĚ ( NAŘÍZENÍ 89 / 392 / CEE připojena druhá část B ) FAAC S.p.A. Vía Benini Zola Predosa BOLOGNA - ITALY Prohlašuje že: Automatické dveře série 930 SF Je zkonstruovaný tak že může být použit jako samostatné zařízení nebo tvořit část jednoho zařízení spolu s ostatními komponety a to dle Direttivy 89/392/CEE a doplňujících dodatků 91/368/CEE 93/44/CEE, 93/68/CEE Je v souladu se základními bezpečnostními požadavky požadovanými normami CEE 73/23/CEE a doplňující dodatek 93/68/CEE 89/336/CEE a doplňujících dodatků 92/31CEE a 93/68/CEE dále prohlašuje,že není dovoleno použití tohoto zařízení jako části jiného zařízení, které by nesplňovalo podmínky již zmíněné Direttivy 89/392/CEE a přidružených doplňujících dodatků převzatých z národní normy DPR č. 459 ze 24 června 1996 Bologna 01 ledna 2002 Odpovědná osoba A Bassi 4

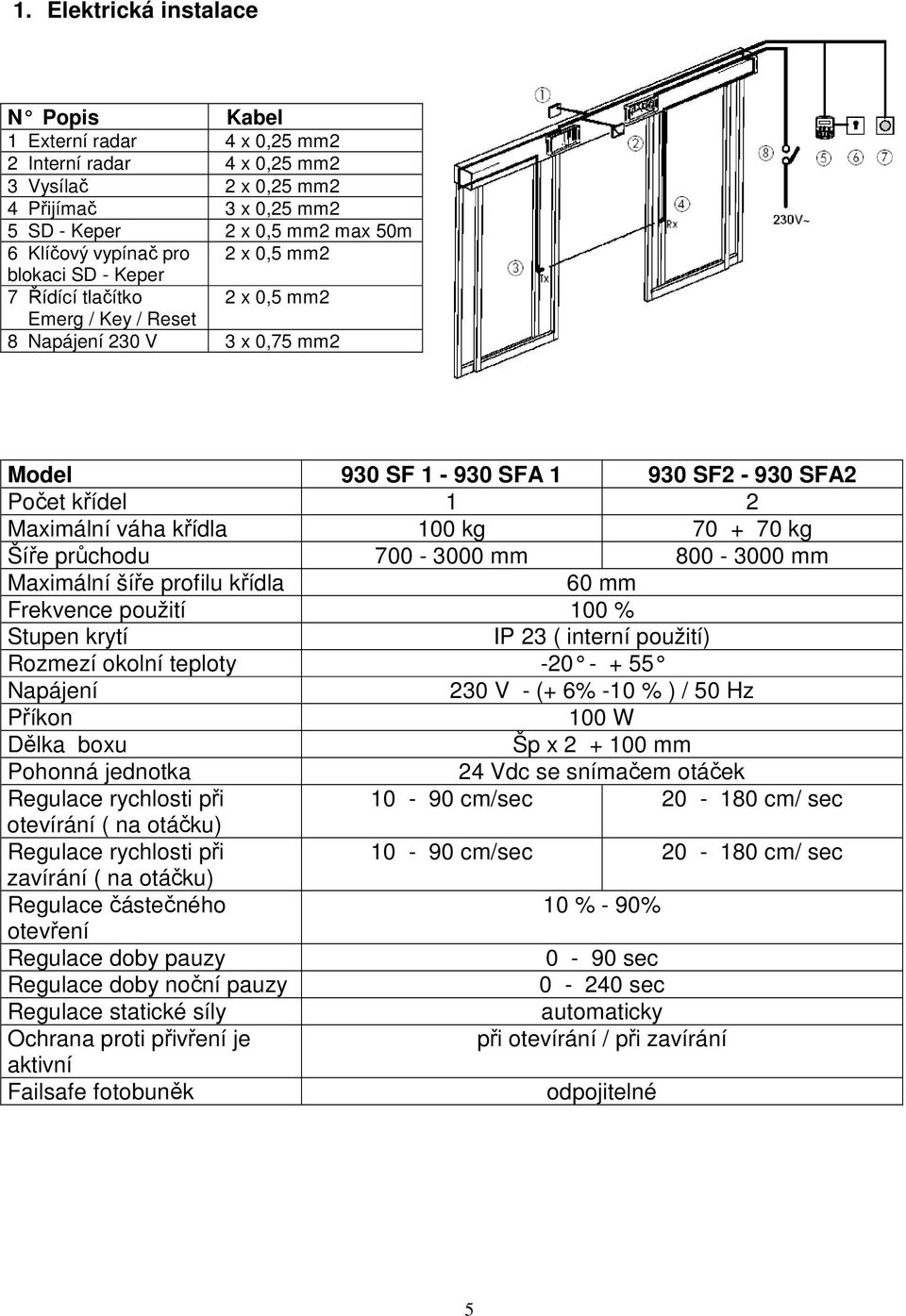

5 1. Elektrická instalace N Popis Kabel 1 Externí radar 4 x 0,25 mm2 2 Interní radar 4 x 0,25 mm2 3 Vysílač 2 x 0,25 mm2 4 Přijímač 3 x 0,25 mm2 5 SD - Keper 2 x 0,5 mm2 max 50m 6 Klíčový vypínač pro 2 x 0,5 mm2 blokaci SD - Keper 7 Řídící tlačítko 2 x 0,5 mm2 Emerg / Key / Reset 8 Napájení 230 V 3 x 0,75 mm2 Model 930 SF SFA SF2-930 SFA2 Počet křídel 1 2 Maximální váha křídla 100 kg kg Šíře průchodu mm mm Maximální šíře profilu křídla 60 mm Frekvence použití 100 % Stupen krytí IP 23 ( interní použití) Rozmezí okolní teploty Napájení 230 V - (+ 6% -10 % ) / 50 Hz Příkon 100 W Dělka boxu Šp x mm Pohonná jednotka 24 Vdc se snímačem otáček Regulace rychlosti při cm/sec cm/ sec otevírání ( na otáčku) Regulace rychlosti při cm/sec cm/ sec zavírání ( na otáčku) Regulace částečného 10 % - 90% otevření Regulace doby pauzy 0-90 sec Regulace doby noční pauzy sec Regulace statické síly automaticky Ochrana proti přivření je při otevírání / při zavírání aktivní Failsafe fotobuněk odpojitelné 5

6 3. Připevnění boxu pohonu jsou dva tipy boxů pohonů automatických dveří: nesamonosné používají se v případě, že je možno box upevnit po celé jeho délce Například jedná-li se kovovou konstrukci nebo o zděný průchod s rovnou plochou pro instalaci boxu. samonosné samonosný box se skládá ze stejné části jako box samonosný, je ovšem vybaven hliníkovou výztuhou, která zpevní jeho konstrukci natolik, že není třeba box upevnovat po celé délce ale pouze naříklad v krajních částech. Před vlastním upevněním boxu zasunte na odpovídající místa šrouby M6 tak, jak je naznačeno na obr.1 - Pro jednokřídlé dveře se zástrčkou platí informace uvedené v odstavci Nesamonosný profil - upevnění na stěnu určete přesnou polohu boxu s ohledem na překážky, tak jak je naznačeno na obr.3 připevněte box pomocí šroubů o velikosti M8. Při montáži dbejte na to, aby byly zachovány správné vzdálenosti vzhledem ke svislé ose a vodorovné ose, ktreá je vždy rovnoběžná s podlahou. Pro správné stanovení polohy boxu využijte oválných otvorů určených pro připevnění. viz. obr.3. používá -li se standardní uzavírací profil připevněte jej ke stěně pomocí odpovídajících šroubů. - těsnící kartáček zasunte do krycího profilu před vlastní montáží 3.2. Samonosný profil - upevnění na stěnu Připevněte nesamonosný profil k jeho samonosné části a vzájemně je spojte k tomu určenými šrouby o velokosti 8 M. určete přesné umístění boxu s přihlédnutím k možným překážkám viz obr. 4 sestavený box připevněte ke stěně (při použití šroubů o velikosti 8 M) dbejte na správné umístění vzhledem k vertikálním osám a horizontální ose která musí být rovnoběžná s rovinou podlahy.pro stanovení správné polohy boxu využijte oválných upevnovacích otvorů. Nejprve připevněte box v jeho středové části, tak aby bylo možno jejj umístit do požadované horizontální polohy. Po té box připevněte šrouby vzdálenými 20 cm od sebe, tak jak je uvedeno na obr.5 6

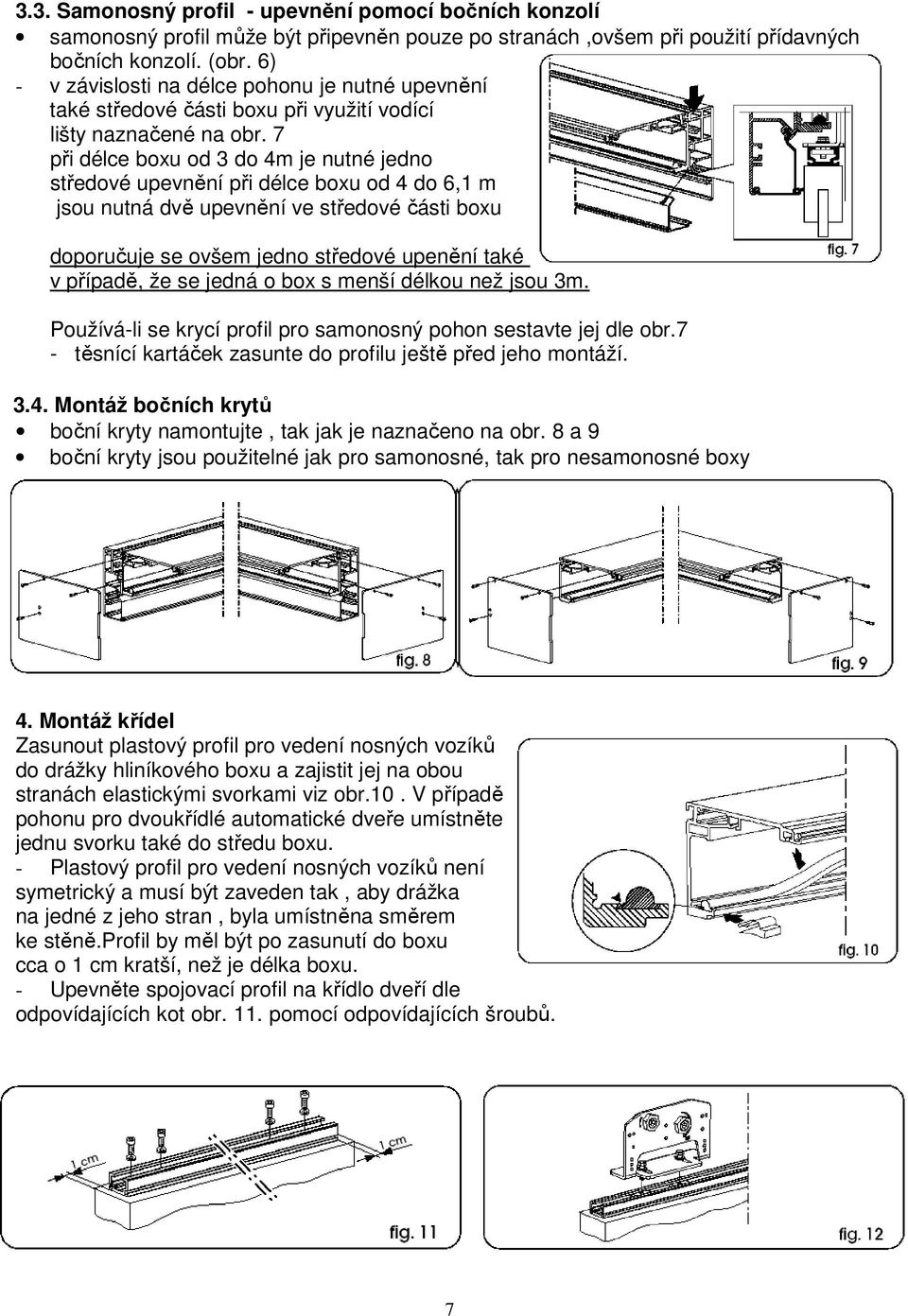

7 3.3. Samonosný profil - upevnění pomocí bočních konzolí samonosný profil může být připevněn pouze po stranách,ovšem při použití přídavných bočních konzolí. (obr. 6) - v závislosti na délce pohonu je nutné upevnění také středové části boxu při využití vodící lišty naznačené na obr. 7 při délce boxu od 3 do 4m je nutné jedno středové upevnění při délce boxu od 4 do 6,1 m jsou nutná dvě upevnění ve středové části boxu doporučuje se ovšem jedno středové upenění také v případě, že se jedná o box s menší délkou než jsou 3m. Používá-li se krycí profil pro samonosný pohon sestavte jej dle obr.7 - těsnící kartáček zasunte do profilu ještě před jeho montáží Montáž bočních krytů boční kryty namontujte, tak jak je naznačeno na obr. 8 a 9 boční kryty jsou použitelné jak pro samonosné, tak pro nesamonosné boxy 4. Montáž křídel Zasunout plastový profil pro vedení nosných vozíků do drážky hliníkového boxu a zajistit jej na obou stranách elastickými svorkami viz obr.10. V případě pohonu pro dvoukřídlé automatické dveře umístněte jednu svorku také do středu boxu. - Plastový profil pro vedení nosných vozíků není symetrický a musí být zaveden tak, aby drážka na jedné z jeho stran, byla umístněna směrem ke stěně.profil by měl být po zasunutí do boxu cca o 1 cm kratší, než je délka boxu. - Upevněte spojovací profil na křídlo dveří dle odpovídajících kot obr. 11. pomocí odpovídajících šroubů. 7

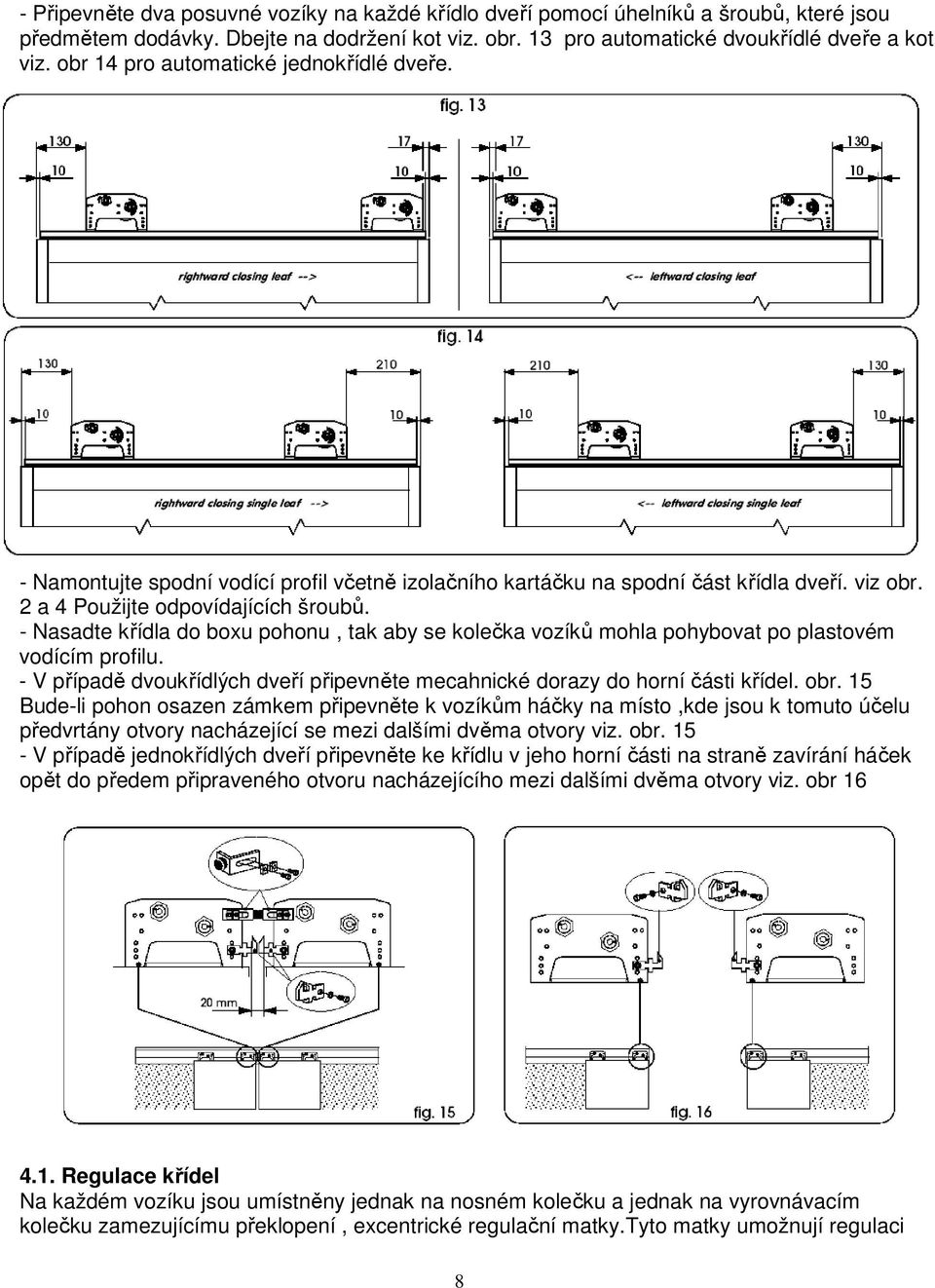

8 - Připevněte dva posuvné vozíky na každé křídlo dveří pomocí úhelníků a šroubů, které jsou předmětem dodávky. Dbejte na dodržení kot viz. obr. 13 pro automatické dvoukřídlé dveře a kot viz. obr 14 pro automatické jednokřídlé dveře. - Namontujte spodní vodící profil včetně izolačního kartáčku na spodní část křídla dveří. viz obr. 2 a 4 Použijte odpovídajících šroubů. - Nasadte křídla do boxu pohonu, tak aby se kolečka vozíků mohla pohybovat po plastovém vodícím profilu. - V případě dvoukřídlých dveří připevněte mecahnické dorazy do horní části křídel. obr. 15 Bude-li pohon osazen zámkem připevněte k vozíkům háčky na místo,kde jsou k tomuto účelu předvrtány otvory nacházející se mezi dalšími dvěma otvory viz. obr V případě jednokřídlých dveří připevněte ke křídlu v jeho horní části na straně zavírání háček opět do předem připraveného otvoru nacházejícího mezi dalšími dvěma otvory viz. obr Regulace křídel Na každém vozíku jsou umístněny jednak na nosném kolečku a jednak na vyrovnávacím kolečku zamezujícímu překlopení, excentrické regulační matky.tyto matky umožnují regulaci 8

9 výšky křídla v rozmezí +-10mm. Tento regulační systém je sestaven ze šroubu s otvorem na imbusový klíč o velikosti 8 mm a blokační protimatky o velikosti 24 mm. Pro odblokování přidržte šestihraným imbusovým klíčem šroub a otočte matkou opačným směrem viz obr. 18.Pro zvýšení celkové síly je dobré působut na šroub pomocí imbusového klíče opačnou silou než na matku. po odblokování je možno provádět regulaci. Ta se provádí otáčením šroubu při součastném blokování matky pomocí klíče. Dbejte, aby jste při otáčení šroubem nepřekročili krajní polohy regulace označené na desce a korespondující se značkou na obvodu regulačního šroubu. Při regulaci každého křídla postupujte následujícím způsobem: odblokujte přítlačná kolečka (obr.17 ref.b) uvedte jejich polohu do nejnižší pozice ( otáčením šroubu proti směru hodinových ručiček) odblokujte pojezdová kolečka (obr. 17 ref.a) Provádějte regulaci otáčením šroubů pomocí imbusového klíče. Otáčením šroubu ve směru běhu hodinových ručiček se křídlo zvedá, otáčením proti směru pohybu hodinových ručiček se jeho poloha snižuje. Jakmile dosáhnete pozice křídla,která je rovnoběžná s podlahou, prověřte bezchybný pohyb křídla ve vedení a regulační šroub zablokujte. zasunte do spodní vodicí lišty stabilizační kostku a připevněte ji ke stěně nebo k podlaze. - křídlo musí být absolutně kolmé vůči podlaze a rovnoběžné vůči instalčnímu boxu pohonu Regulace vnitřních zarážek ( dvoukřídlé dveře) a háčků pro uzamykání. pro dvoukřídlé dveře. nastavte vnitřní dorazy na vozících tak, při dojezdu křídel zůstala mezera řádově několik milimetrů. Používá -li se zámek, nastavte polohu háčků pro uzamčení tak aby jejich vzdálenost odpovídala kotě na obrázku 15. (pokud vzdálenost háčků neodpovídá této kotě je třeba posuvné vozíky k sobě přiblížit). v závislosti na regulaci výšky křídla je možné, že bude třeba háčky sloužící k uzamykání křídel 9

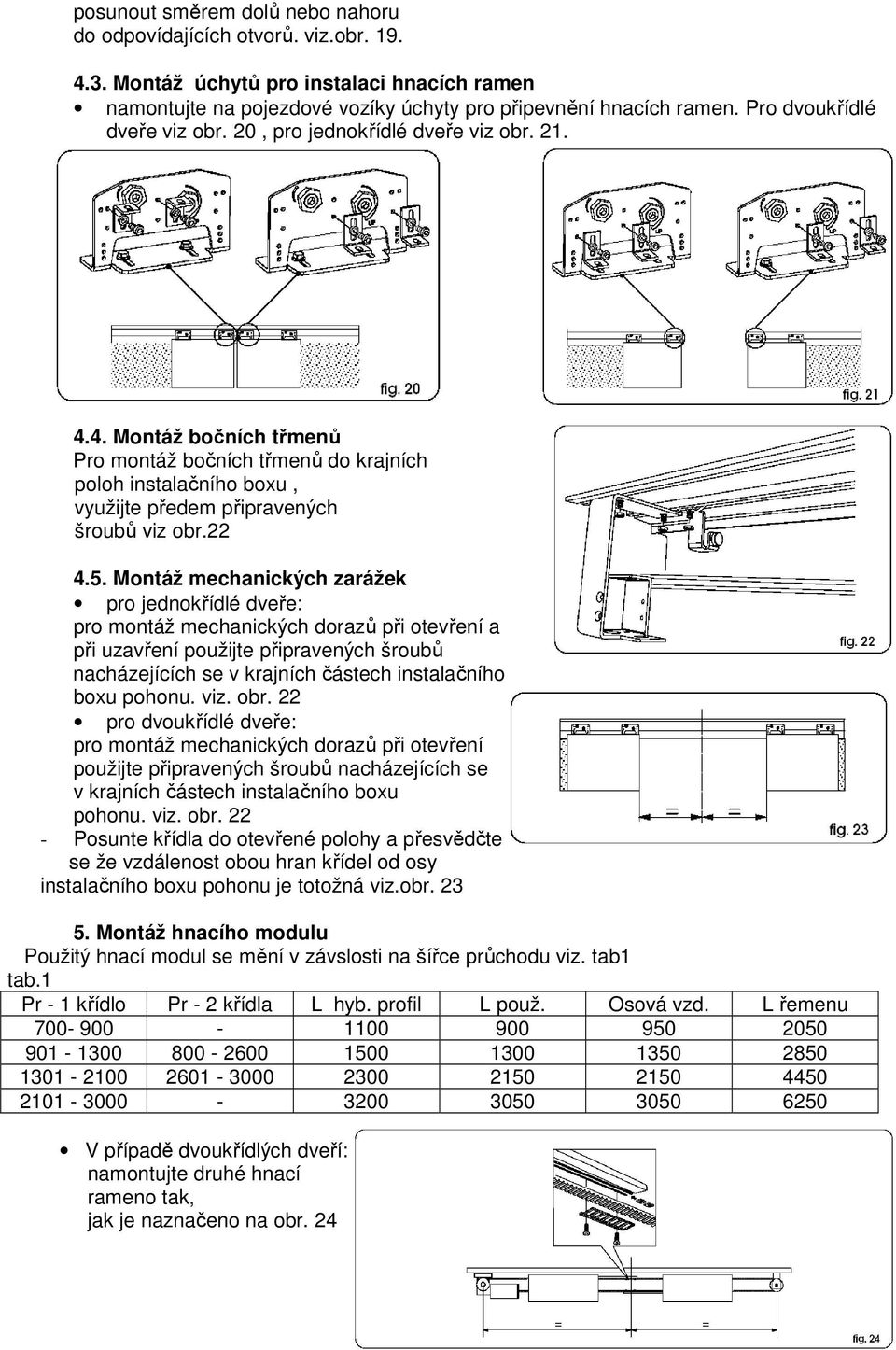

10 posunout směrem dolů nebo nahoru do odpovídajících otvorů. viz.obr Montáž úchytů pro instalaci hnacích ramen namontujte na pojezdové vozíky úchyty pro připevnění hnacích ramen. Pro dvoukřídlé dveře viz obr. 20, pro jednokřídlé dveře viz obr Montáž bočních třmenů Pro montáž bočních třmenů do krajních poloh instalačního boxu, využijte předem připravených šroubů viz obr Montáž mechanických zarážek pro jednokřídlé dveře: pro montáž mechanických dorazů při otevření a při uzavření použijte připravených šroubů nacházejících se v krajních částech instalačního boxu pohonu. viz. obr. 22 pro dvoukřídlé dveře: pro montáž mechanických dorazů při otevření použijte připravených šroubů nacházejících se v krajních částech instalačního boxu pohonu. viz. obr Posunte křídla do otevřené polohy a přesvědčte se že vzdálenost obou hran křídel od osy instalačního boxu pohonu je totožná viz.obr Montáž hnacího modulu Použitý hnací modul se mění v závslosti na šířce průchodu viz. tab1 tab.1 Pr - 1 křídlo Pr - 2 křídla L hyb. profil L použ. Osová vzd. L řemenu V případě dvoukřídlých dveří: namontujte druhé hnací rameno tak, jak je naznačeno na obr

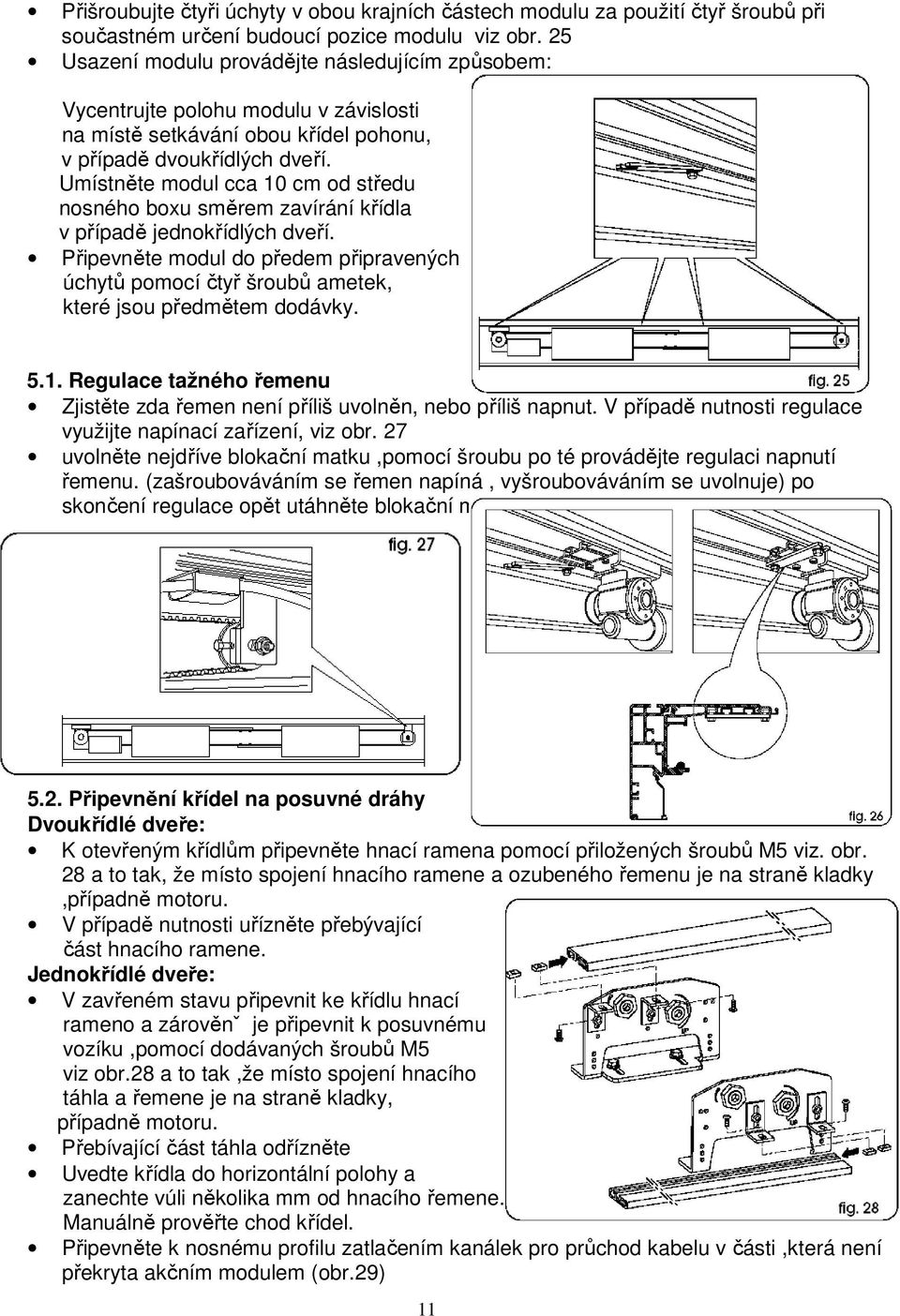

11 Přišroubujte čtyři úchyty v obou krajních částech modulu za použití čtyř šroubů při součastném určení budoucí pozice modulu viz obr. 25 Usazení modulu provádějte následujícím způsobem: Vycentrujte polohu modulu v závislosti na místě setkávání obou křídel pohonu, v případě dvoukřídlých dveří. Umístněte modul cca 10 cm od středu nosného boxu směrem zavírání křídla v případě jednokřídlých dveří. Připevněte modul do předem připravených úchytů pomocí čtyř šroubů ametek, které jsou předmětem dodávky Regulace tažného řemenu Zjistěte zda řemen není příliš uvolněn, nebo příliš napnut. V případě nutnosti regulace využijte napínací zařízení, viz obr. 27 uvolněte nejdříve blokační matku,pomocí šroubu po té provádějte regulaci napnutí řemenu. (zašroubováváním se řemen napíná, vyšroubováváním se uvolnuje) po skončení regulace opět utáhněte blokační matku Připevnění křídel na posuvné dráhy Dvoukřídlé dveře: K otevřeným křídlům připevněte hnací ramena pomocí přiložených šroubů M5 viz. obr. 28 a to tak, že místo spojení hnacího ramene a ozubeného řemenu je na straně kladky,případně motoru. V případě nutnosti uřízněte přebývající část hnacího ramene. Jednokřídlé dveře: V zavřeném stavu připevnit ke křídlu hnací rameno a zárověnˇ je připevnit k posuvnému vozíku,pomocí dodávaných šroubů M5 viz obr.28 a to tak,že místo spojení hnacího táhla a řemene je na straně kladky, případně motoru. Přebívající část táhla odřízněte Uvedte křídla do horizontální polohy a zanechte vúli několika mm od hnacího řemene. Manuálně prověřte chod křídel. Připevněte k nosnému profilu zatlačením kanálek pro průchod kabelu v části,která není překryta akčním modulem (obr.29) 11

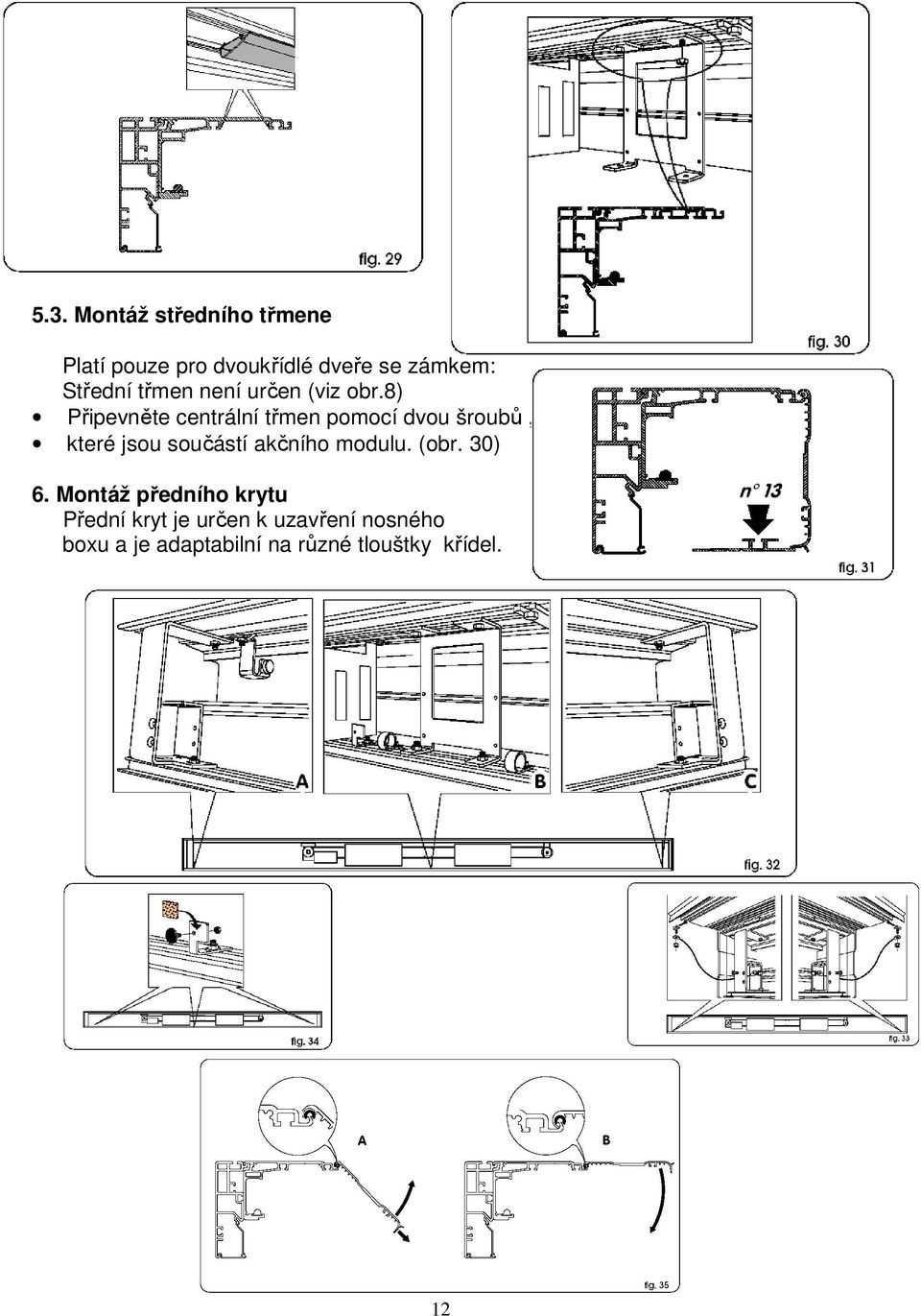

12 5.3. Montáž středního třmene Platí pouze pro dvoukřídlé dveře se zámkem: Střední třmen není určen (viz obr.8) Připevněte centrální třmen pomocí dvou šroubů, které jsou součástí akčního modulu. (obr. 30) 6. Montáž předního krytu Přední kryt je určen k uzavření nosného boxu a je adaptabilní na různé tlouštky křídel. 12

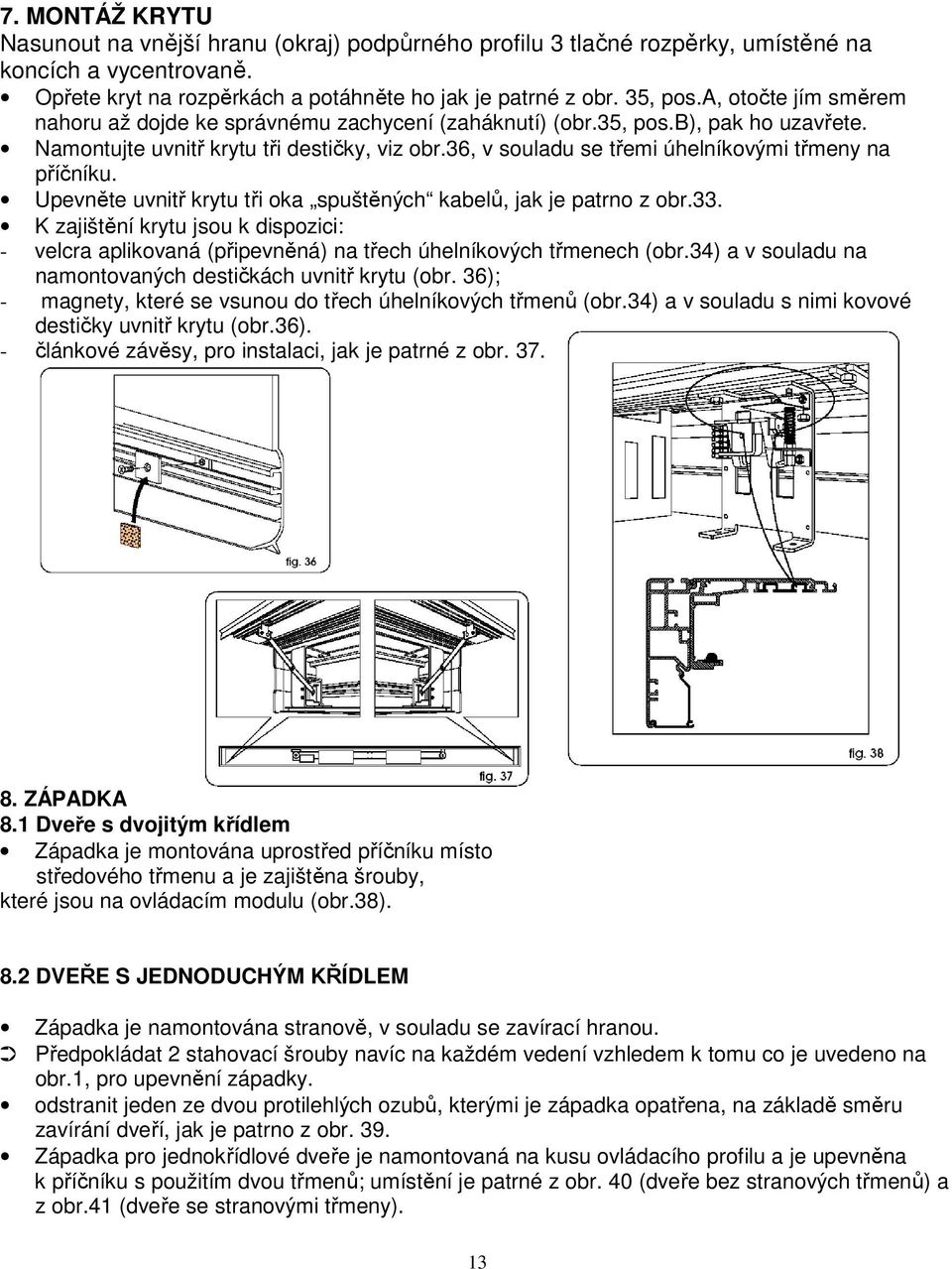

13 7. MONTÁŽ KRYTU Nasunout na vnější hranu (okraj) podpůrného profilu 3 tlačné rozpěrky, umístěné na koncích a vycentrovaně. Opřete kryt na rozpěrkách a potáhněte ho jak je patrné z obr. 35, pos.a, otočte jím směrem nahoru až dojde ke správnému zachycení (zaháknutí) (obr.35, pos.b), pak ho uzavřete. Namontujte uvnitř krytu tři destičky, viz obr.36, v souladu se třemi úhelníkovými třmeny na příčníku. Upevněte uvnitř krytu tři oka spuštěných kabelů, jak je patrno z obr.33. K zajištění krytu jsou k dispozici: - velcra aplikovaná (připevněná) na třech úhelníkových třmenech (obr.34) a v souladu na namontovaných destičkách uvnitř krytu (obr. 36); - magnety, které se vsunou do třech úhelníkových třmenů (obr.34) a v souladu s nimi kovové destičky uvnitř krytu (obr.36). - článkové závěsy, pro instalaci, jak je patrné z obr ZÁPADKA 8.1 Dveře s dvojitým křídlem Západka je montována uprostřed příčníku místo středového třmenu a je zajištěna šrouby, které jsou na ovládacím modulu (obr.38). 8.2 DVEŘE S JEDNODUCHÝM KŘÍDLEM Západka je namontována stranově, v souladu se zavírací hranou. Předpokládat 2 stahovací šrouby navíc na každém vedení vzhledem k tomu co je uvedeno na obr.1, pro upevnění západky. odstranit jeden ze dvou protilehlých ozubů, kterými je západka opatřena, na základě směru zavírání dveří, jak je patrno z obr. 39. Západka pro jednokřídlové dveře je namontovaná na kusu ovládacího profilu a je upevněna k příčníku s použitím dvou třmenů; umístění je patrné z obr. 40 (dveře bez stranových třmenů) a z obr.41 (dveře se stranovými třmeny). 13

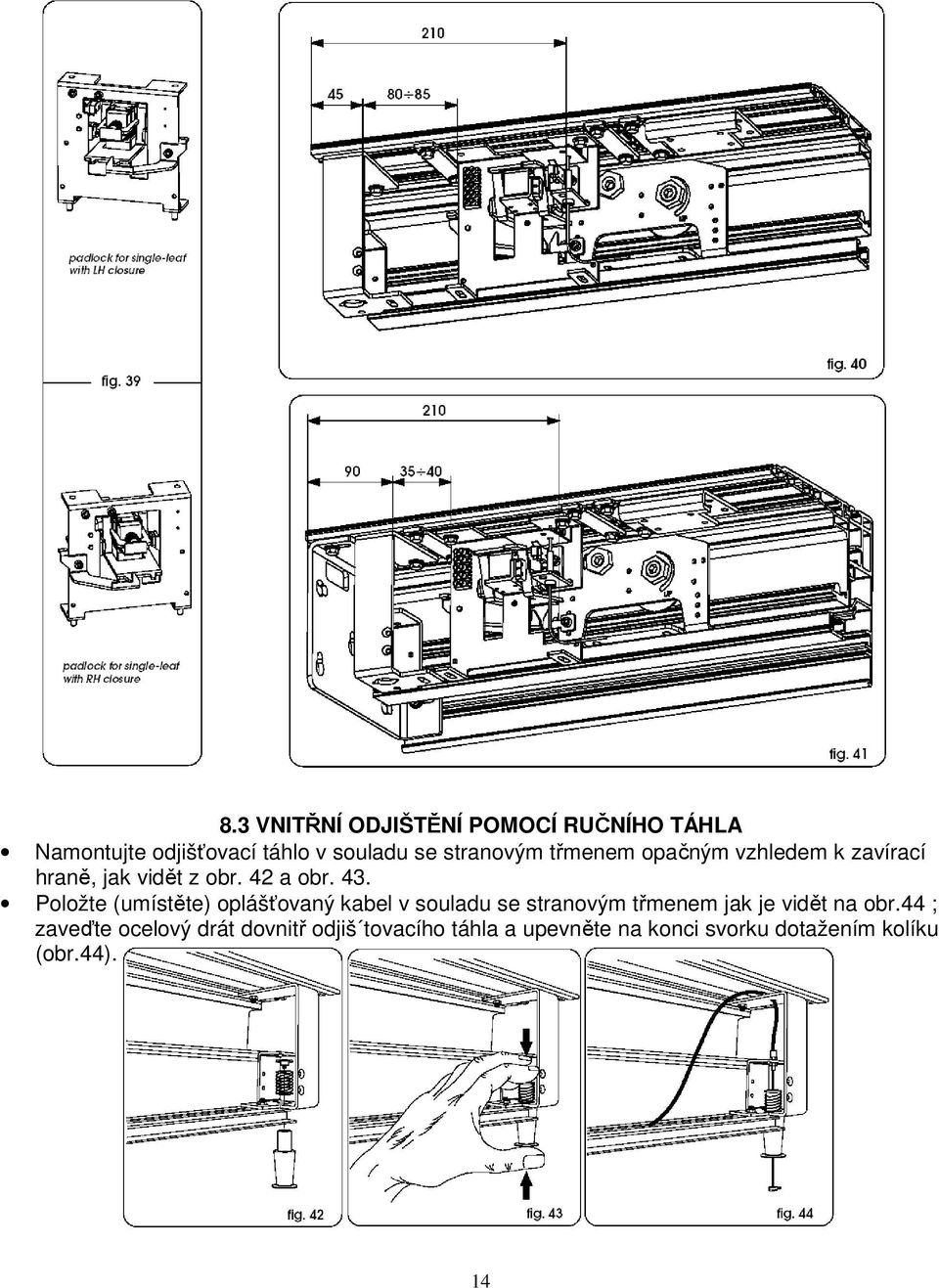

14 8.3 VNITŘNÍ ODJIŠTĚNÍ POMOCÍ RUČNÍHO TÁHLA Namontujte odjišťovací táhlo v souladu se stranovým třmenem opačným vzhledem k zavírací hraně, jak vidět z obr. 42 a obr. 43. Položte (umístěte) oplášťovaný kabel v souladu se stranovým třmenem jak je vidět na obr.44 ; zaveďte ocelový drát dovnitř odjiš tovacího táhla a upevněte na konci svorku dotažením kolíku (obr.44). 14

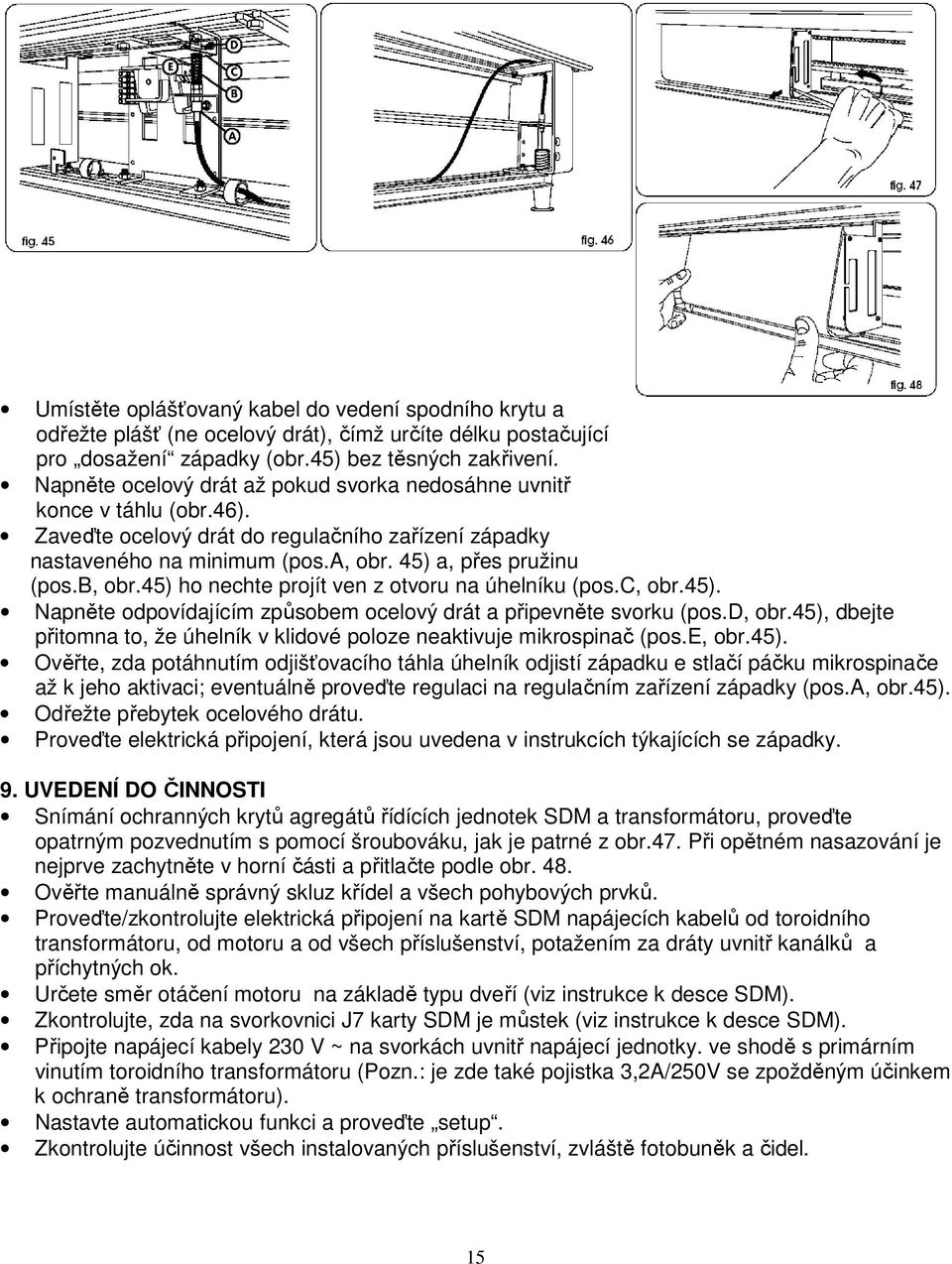

15 Umístěte oplášťovaný kabel do vedení spodního krytu a odřežte plášť (ne ocelový drát), čímž určíte délku postačující pro dosažení západky (obr.45) bez těsných zakřivení. Napněte ocelový drát až pokud svorka nedosáhne uvnitř konce v táhlu (obr.46). Zaveďte ocelový drát do regulačního zařízení západky nastaveného na minimum (pos.a, obr. 45) a, přes pružinu (pos.b, obr.45) ho nechte projít ven z otvoru na úhelníku (pos.c, obr.45). Napněte odpovídajícím způsobem ocelový drát a připevněte svorku (pos.d, obr.45), dbejte přitomna to, že úhelník v klidové poloze neaktivuje mikrospinač (pos.e, obr.45). Ověřte, zda potáhnutím odjišťovacího táhla úhelník odjistí západku e stlačí páčku mikrospinače až k jeho aktivaci; eventuálně proveďte regulaci na regulačním zařízení západky (pos.a, obr.45). Odřežte přebytek ocelového drátu. Proveďte elektrická připojení, která jsou uvedena v instrukcích týkajících se západky. 9. UVEDENÍ DO ČINNOSTI Snímání ochranných krytů agregátů řídících jednotek SDM a transformátoru, proveďte opatrným pozvednutím s pomocí šroubováku, jak je patrné z obr.47. Při opětném nasazování je nejprve zachytněte v horní části a přitlačte podle obr. 48. Ověřte manuálně správný skluz křídel a všech pohybových prvků. Proveďte/zkontrolujte elektrická připojení na kartě SDM napájecích kabelů od toroidního transformátoru, od motoru a od všech příslušenství, potažením za dráty uvnitř kanálků a příchytných ok. Určete směr otáčení motoru na základě typu dveří (viz instrukce k desce SDM). Zkontrolujte, zda na svorkovnici J7 karty SDM je můstek (viz instrukce k desce SDM). Připojte napájecí kabely 230 V ~ na svorkách uvnitř napájecí jednotky. ve shodě s primárním vinutím toroidního transformátoru (Pozn.: je zde také pojistka 3,2A/250V se zpožděným účinkem k ochraně transformátoru). Nastavte automatickou funkci a proveďte setup. Zkontrolujte účinnost všech instalovaných příslušenství, zvláště fotobuněk a čidel. 15

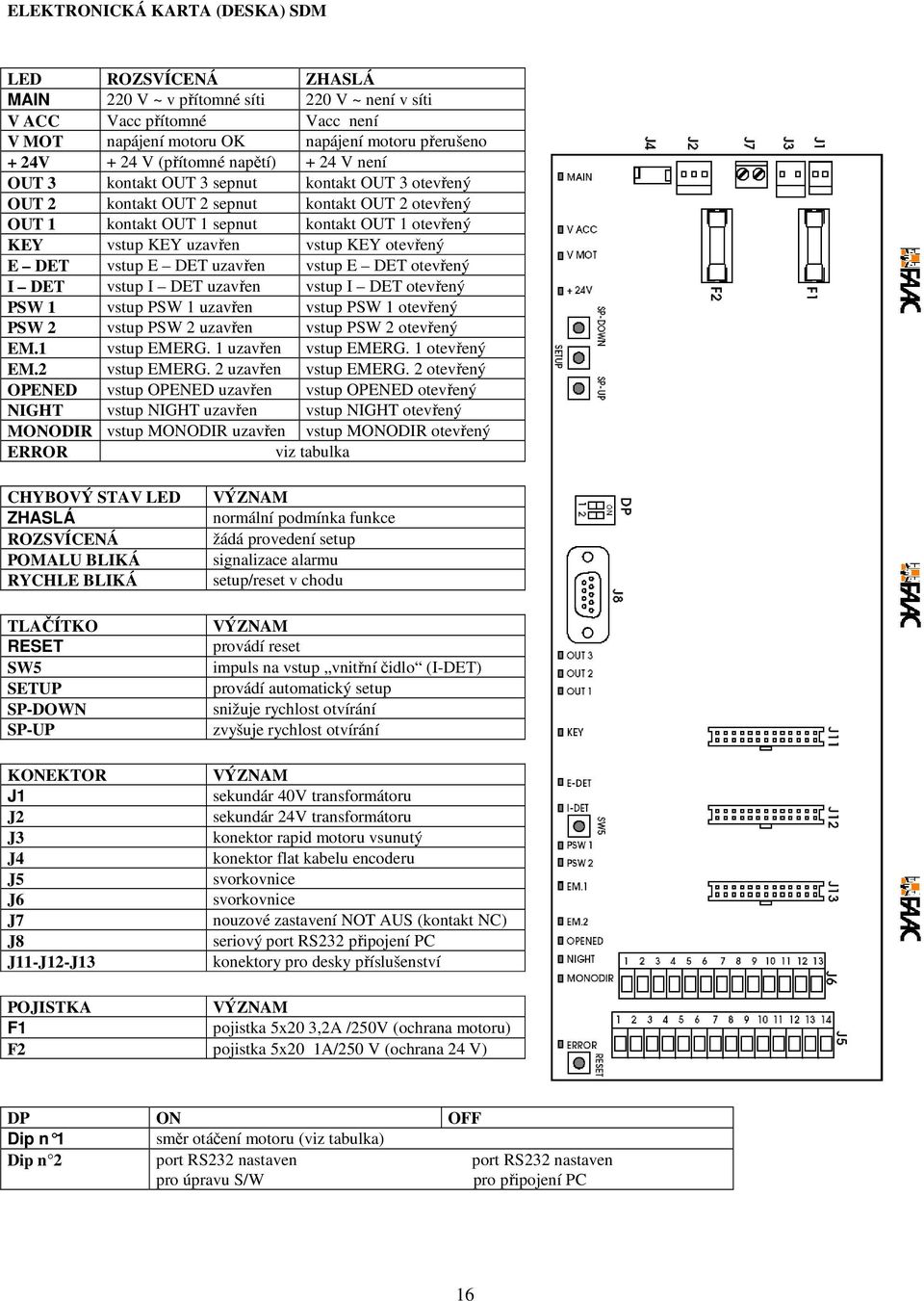

16 ELEKTRONICKÁ KARTA (DESKA) SDM LED ROZSVÍCENÁ ZHASLÁ MAIN 220 V ~ v přítomné síti 220 V ~ není v síti V ACC Vacc přítomné Vacc není V MOT napájení motoru OK napájení motoru přerušeno + 24V + 24 V (přítomné napětí) + 24 V není OUT 3 kontakt OUT 3 sepnut kontakt OUT 3 otevřený OUT 2 kontakt OUT 2 sepnut kontakt OUT 2 otevřený OUT 1 kontakt OUT 1 sepnut kontakt OUT 1 otevřený KEY vstup KEY uzavřen vstup KEY otevřený E DET vstup E DET uzavřen vstup E DET otevřený I DET vstup I DET uzavřen vstup I DET otevřený PSW 1 vstup PSW 1 uzavřen vstup PSW 1 otevřený PSW 2 vstup PSW 2 uzavřen vstup PSW 2 otevřený EM.1 vstup EMERG. 1 uzavřen vstup EMERG. 1 otevřený EM.2 vstup EMERG. 2 uzavřen vstup EMERG. 2 otevřený OPENED vstup OPENED uzavřen vstup OPENED otevřený NIGHT vstup NIGHT uzavřen vstup NIGHT otevřený MONODIR vstup MONODIR uzavřen vstup MONODIR otevřený ERROR viz tabulka CHYBOVÝ STAV LED ZHASLÁ ROZSVÍCENÁ POMALU BLIKÁ RYCHLE BLIKÁ TLAČÍTKO RESET SW5 SETUP SP-DOWN SP-UP KONEKTOR J1 J2 J3 J4 J5 J6 J7 J8 J11-J12-J13 VÝZNAM normální podmínka funkce žádá provedení setup signalizace alarmu setup/reset v chodu VÝZNAM provádí reset impuls na vstup vnitřní čidlo (I-DET) provádí automatický setup snižuje rychlost otvírání zvyšuje rychlost otvírání VÝZNAM sekundár 40V transformátoru sekundár 24V transformátoru konektor rapid motoru vsunutý konektor flat kabelu encoderu svorkovnice svorkovnice nouzové zastavení NOT AUS (kontakt NC) seriový port RS232 připojení PC konektory pro desky příslušenství POJISTKA VÝZNAM F1 pojistka 5x20 3,2A /250V (ochrana motoru) F2 pojistka 5x20 1A/250 V (ochrana 24 V) DP ON OFF Dip n 1 směr otáčení motoru (viz tabulka) Dip n 2 port RS232 nastaven port RS232 nastaven pro úpravu S/W pro připojení PC 16

17 Popis svorkovnic Svorkovnice J5 1 RESET (otevřený kontakt) Uzavrenim kontaktu se spousti funkce RESET RESET je funkce uvádějící zařízení do stejného režimu, v jakém bylo před výskytem závady (COM) Záporný pol pro napájeni přislušenstvi ( 24 y +Vacc) společná svorka kontaktu 3 EMERG2 (při závadé kontakt NA) Nouzovy kontakt: Ve standardním nastavení vyvolá aktivace otevření dveři (je- li kontakt stále aktivni dveře zůstávají otevřené) Za pomocí programovací klávesnice SD-Keeper+display je možno funkci tohoto vstupu měnit ( viz. návod k programu) 4 EMERG1 (při závadě kontakt NA) Ve standardnim nastaveni vyvolá aktivace zasataveni dveří (je- li kontakt stále aktivni dveře zůstávají v režimu STOP) Za pomocí programovací klávesnice SD-Keeper+ display je možno funkci tohoto vstupu měnit ( viz. návod k programu) 6 FAILSAFE Záporný pol napájeni fotobuněk - jakmile je funkce aktivovana. (programovatelné pomocí CD- Keeper + display) Vacc +24V napájenáí příslušenství. Maximálni zatížení kontaktu pro připojeni příslušenství +Vaac a +24V nesmí překročit 700mA. V případě výpadku el. napájeni a připojeni zařizení na zálohové baterie je Vacc odpojen z důvodů úspory energie. 9 - PSW2 (při závadě kontakt NA) vstup 2 bezpe čnostní fotobunka pomocí SD- Keeper+Display je možno: - programovat kontakt NA - zrušit tento vstup v případě že nejsou zapojeny fotobunky nebo v případě pouze jedné fotobunky(tato může být připojena na vstup PSW1.Funkce je pro tento případ popsánav odstavci 10 PSW1 10 PSW1 (při závadě kontakt NA) vstup 1 bezpečnostní fotobunka Pomocí CD-Keeper + Display je možno : - Programovat kontakt NA - zrušit tento vstup v případě že nejsou zapojeny fotobunky na tento vstup. Při sepnutí fotobunky se dveře chovají následovně: OTEVIRANI : žádný efekt PAUSA: znovu odpočítává dobu pauzy ZAVIRA: působí okamžitě 12 I-DET (při závadě kontakt NA) Vstup pro vnitřní snímač Pomocí SD-Keeper+ Display je možno programovat kontakt NC 17

18 13 E-DET (při závadě kontakt NA) Vstup pro venkovní snímač Pomocí SD-Keeper+ Display je možno programovat kontakt NC Svorkovnice J V +24V napájení příslušenství Maximální zatížení vstupu +Vacc a +24V připojeným příslušenstvím nesmí překročit 700mA 2 OUT 3 (při závadě zůstanou dveře zavřené) Výstup(záporný) otevřený - konektor (max 100mA) Ve standardním nastavení je tento výstup aktivní jestliže se dveře nezavírají. Pomocí SD-Keeper+ Display je možno programovat různé funkce tohoto výstupu. (viz instrukce k programování) (COM) Záporný pol napájení příslušenství (+ 24V a + Vacc) poplečná svorka kontaktů 4 OUT 2 (při závadě" noční stropní osvětlení) Výstup (záporný pol) open-konektor (max.100ma) Při standardním nastavení je tento výstup aktivován během 60 vteřin jestliže se při nočním provozu vyšle impulz pro otevření dveří. Pomocí SD-Keeper+Display je možno programovat tento výstup (viz instrukce programování) 6 MONODIR (kontakt NA) Není-li programovací jednotka SD-Keeper nainsatalována uzavření tohoto kontaktu aktivuje funkci "jednosměrný provoz" 7 NIGHT (kontakt NA) Není-li programovací jednotka SD-Keeper nainstalována aktivuje se uzavřením tohoto kontaktu funkce NOC 8 OPENED (kontakt NA) Není-li jednotka SD-Keeper nainstalována uzavřením tohoto kontaktu se aktivuje funkce "otevřené dveře" 10 OUT 1 (při závadě "gong") Výstup (záporný pol) open - konektor (max 100mA) Při standardním nastavení je tato funkce aktivní v případě přerušení paprsku fotobuněk v intervalu od 1 vteřiny do 0,5 vteřin až do opětného uvedení fotobuněk do normálního stavu. Pomocí SD-Keeper+ Display je možno programovat různé funkce tohoto výstupu (viz instrukce programování) 11 KEY (při závadě kontakt NA) Klíčové ovládání: aktivace vyvolá otevření dveří a jejich opětné zavření po uplynutí pauzy nasatvené pro noční provoz. Pomocí SD-Keeper + Display je možno programovat kontakt NC SD- KEEPER Svorka pro připojení programovacího zařízení SD-Keeper (kabel 2x0,5mm2 max 50m) respektujte označenou polaritu 18

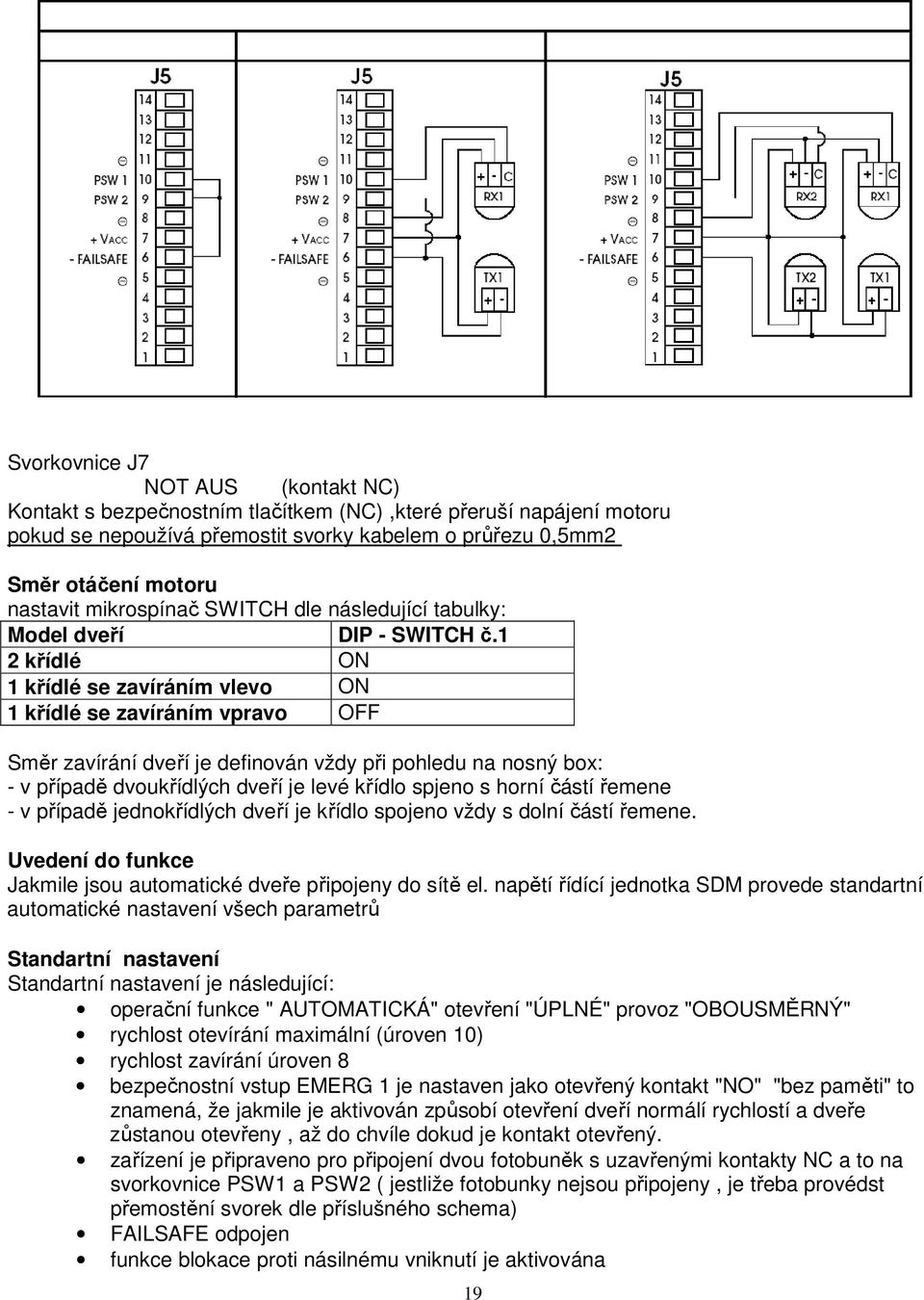

19 Svorkovnice J7 NOT AUS (kontakt NC) Kontakt s bezpečnostním tlačítkem (NC),které přeruší napájení motoru pokud se nepoužívá přemostit svorky kabelem o průřezu 0,5mm2 Směr otáčení motoru nastavit mikrospínač SWITCH dle následující tabulky: Model dveří DIP - SWITCH č.1 2 křídlé ON 1 křídlé se zavíráním vlevo ON 1 křídlé se zavíráním vpravo OFF Směr zavírání dveří je definován vždy při pohledu na nosný box: - v případě dvoukřídlých dveří je levé křídlo spjeno s horní částí řemene - v případě jednokřídlých dveří je křídlo spojeno vždy s dolní částí řemene. Uvedení do funkce Jakmile jsou automatické dveře připojeny do sítě el. napětí řídící jednotka SDM provede standartní automatické nastavení všech parametrů Standartní nastavení Standartní nastavení je následující: operační funkce " AUTOMATICKÁ" otevření "ÚPLNÉ" provoz "OBOUSMĚRNÝ" rychlost otevírání maximální (úroven 10) rychlost zavírání úroven 8 bezpečnostní vstup EMERG 1 je nastaven jako otevřený kontakt "NO" "bez paměti" to znamená, že jakmile je aktivován způsobí otevření dveří normálí rychlostí a dveře zůstanou otevřeny, až do chvíle dokud je kontakt otevřený. zařízení je připraveno pro připojení dvou fotobuněk s uzavřenými kontakty NC a to na svorkovnice PSW1 a PSW2 ( jestliže fotobunky nejsou připojeny, je třeba provédst přemostění svorek dle příslušného schema) FAILSAFE odpojen funkce blokace proti násilnému vniknutí je aktivována 19

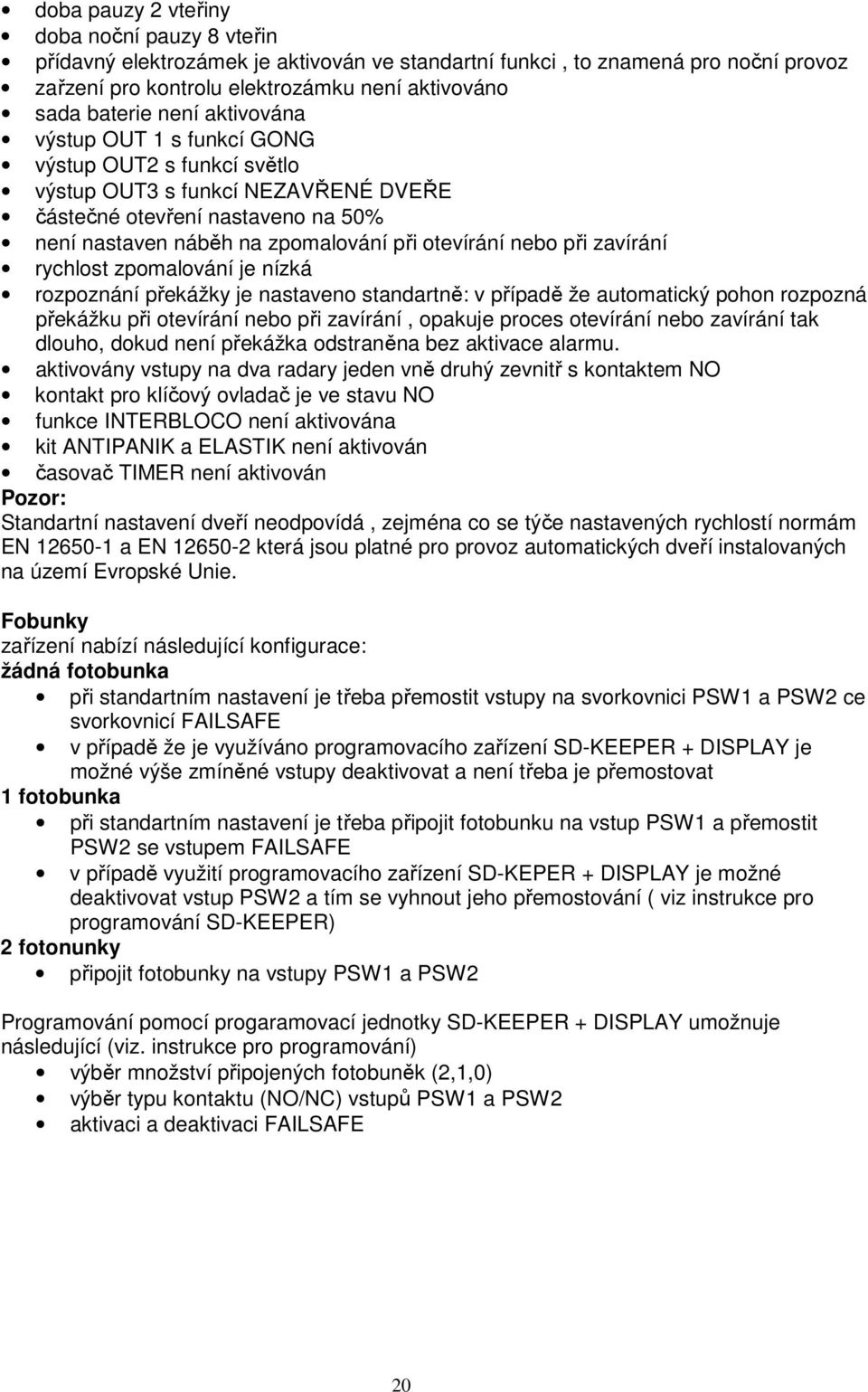

20 doba pauzy 2 vteřiny doba noční pauzy 8 vteřin přídavný elektrozámek je aktivován ve standartní funkci, to znamená pro noční provoz zařzení pro kontrolu elektrozámku není aktivováno sada baterie není aktivována výstup OUT 1 s funkcí GONG výstup OUT2 s funkcí světlo výstup OUT3 s funkcí NEZAVŘENÉ DVEŘE částečné otevření nastaveno na 50% není nastaven náběh na zpomalování při otevírání nebo při zavírání rychlost zpomalování je nízká rozpoznání překážky je nastaveno standartně: v případě že automatický pohon rozpozná překážku při otevírání nebo při zavírání, opakuje proces otevírání nebo zavírání tak dlouho, dokud není překážka odstraněna bez aktivace alarmu. aktivovány vstupy na dva radary jeden vně druhý zevnitř s kontaktem NO kontakt pro klíčový ovladač je ve stavu NO funkce INTERBLOCO není aktivována kit ANTIPANIK a ELASTIK není aktivován časovač TIMER není aktivován Pozor: Standartní nastavení dveří neodpovídá, zejména co se týče nastavených rychlostí normám EN a EN která jsou platné pro provoz automatických dveří instalovaných na území Evropské Unie. Fobunky zařízení nabízí následující konfigurace: žádná fotobunka při standartním nastavení je třeba přemostit vstupy na svorkovnici PSW1 a PSW2 ce svorkovnicí FAILSAFE v případě že je využíváno programovacího zařízení SD-KEEPER + DISPLAY je možné výše zmíněné vstupy deaktivovat a není třeba je přemostovat 1 fotobunka při standartním nastavení je třeba připojit fotobunku na vstup PSW1 a přemostit PSW2 se vstupem FAILSAFE v případě využití programovacího zařízení SD-KEPER + DISPLAY je možné deaktivovat vstup PSW2 a tím se vyhnout jeho přemostování ( viz instrukce pro programování SD-KEEPER) 2 fotonunky připojit fotobunky na vstupy PSW1 a PSW2 Programování pomocí progaramovací jednotky SD-KEEPER + DISPLAY umožnuje následující (viz. instrukce pro programování) výběr množství připojených fotobuněk (2,1,0) výběr typu kontaktu (NO/NC) vstupů PSW1 a PSW2 aktivaci a deaktivaci FAILSAFE 20

21 PRACOVNÍ FUNKCE MANUÁL STAV DVEŘÍ V JAKÉKOLIV POLOZE VNITŘNÍ ČIDLO (I DET) VNĚJŠÍ ČIDLO (E DET) KLÍČ (KEY) NOUZOVÉ OTVÍRÁNÍ (EMERG.2) NOUZOVÉ ZAVÍRÁNÍ bez efektu bez efektu bez efektu bez efektu bez efektu ÚPLNÉ OTEVŘENÍ OTEVŘENÉ bez efektu bez efektu bez efektu bez efektu ÚPLNÁ AUTOMATICKÁ DVOUSMĚRNÁ ČÁSTEČNÁ AUTOMATICKÁ DVOUSMĚRNÁ ÚPLNÁ AUTOMATICKÁ JEDNOSMĚRNÁ ČÁSTEČNÁ AUTOMATICKÁ JEDNOSMĚRNÁ OTEVŘENÉ ZAVŘENÉ ČÁST. OTEVŘENÉ ZAVŘENÉ OTEVŘENÉ ZAVŘENÉ ČÁST. OTEVŘENÉ ZAVŘENÉ opět začíná počítání doby pauzy úplné otevření a opětné zavření po dobe pauzy opět začíná počítání doby pauzy částečné otevření a opětné zavření po dobe pauzy opět začíná počítání doby pauzy úplné otevření a opětné zavření po dobe pauzy opět začíná počítání doby pauzy částečné otevření a opětné zavření po dobe pauzy opět začíná počítání doby pauzy úplné otevření a opětné zavření po dobe pauzy opět začíná počítání doby pauzy částečné otevření a opětné zavření po dobe pauzy bez efektu bez efektu bez efektu bez efektu ÚPLNÁ NOČNÍ ZAVŘENÉ bez efektu bez efektu ČÁSTEČNÁ NOČNÍ ZAVŘENÉ bez efektu bez efektu začíná počítání doby noční pauzy úplné otevření a opětné zavření po dobe noční pauzy začíná počítání doby noční pauzy částečné otevření a opětné zavření po dobe noční pauzy začíná počítání doby noční pauzy úplné otevření a opětné zavření po dobe noční pauzy začíná počítání doby noční pauzy částečné otevření a opětné zavření po dobe noční pauzy (1) úplné otevření a opětné zavření po době noční pauzy (1) částečné otevření a opětné zavření po době noční pauzy začíná počítání doby noční pauzy úplné otevření úplné otevření začíná počítání doby noční pauzy úplné otevření úplné otevření úplné otevření úplné otevření úplné otevření úplné otevření okamžité zavření okamžité zavření bez efektu okamžité zavření bez efektu okamžité zavření bez efektu okamžité zavření bez efektu bez efektu bez efektu 21

22 PROGRAMOVACÍ JEDNOTKA SD KEEPER SD-Keeper je použita k navolení pracovních funkcí, nastavení a programování automatických dveří Serie 930 SF. Jednotka je rozdělena na dvě části: pevná, která dovoluje volbu pracovních funkcí pomocí tlačítek a příslušných signalizačních diod (obr. 1,pos. A) a odnímatelná, s displayem LCD sloužící pro přístup do kompletního programování (obr. 1, pos.b). Display SD- Keeperu může být použit jako dočasná programovací jednotka: po provedení všech programování a nastavování může být úplně odstraněn neboť nastavení zůstávají uložena v paměti karty SDM. Když je display odstraněn, lze použít kryt (obr.1,pos.c). SD-Keeper může být blokován (uzamknut) kombinací tlačítek (viz speciální funkce LOCK) nebo provedením vnitřního přemostění pomocí spínače (obr. 2. pos. LOCK). MONTÁŽ Odkaz na obr. 2, rozložení montáže; využít přípravu v bodech A nebo B na základě průchodu kabelů. PŘIPOJENÍ SD-Keeper je připojen ke kartě SDM kabelem 2x0,5 mm², max. 50 m (obr.2). Uzavřením můstku mezi dvěma svorkami, jak je patrno z obr. 2 (LOCK) jsou blokována všechna tlačítka programátoru. 22

23 DIAGNOSTIKA SD-Keeper (také bez displeje) disponuje diagnostickou funkcí, která v případě alarmu přerušuje každé 2 sekundy normální zobrazování funkce, aby za 1 sek. ozřejmil pomocí kombinace blikajících diod anomální podmínky (chybový stav). Viz obr. 3 a tab. 1 pro identifikaci na základě blikajících diod, určit typ alarmu. V případě více defektů, jež se objeví současně je zobrazen první zjištěný. Tab. 1 DIAGNOSTIKA Led n = rozsvícená O = zhaslá POPIS VÝZNAM ÚSPORA ENERGIE funkce při nízké spotřebe v modu NOC O n O O O O O O 1 ZMĚNA modifik. rychlost, nutný nový Setup O O O O O O n O RYCHLOSTI 2 FUNKCE Dveře pracují na baterii O O n O O O O O BATERIE 3 OTVÍRÁNÍ V rámci pokusu otvírání dveří silou O O n O O O n O SILOU 4 VYBITÁ baterie vybitá: pohyb v případě nouze není zaručen O O O n O O O O BATERIE 5 BATERIE baterie se vybíjí O O O n O O n O VYBITÁ 6 NOUZE 2 Vstup nouze 2 aktivní O O n n O O O O AKTIVNÍ 7 NOUZE 1 Vstup nouze 1 aktivní O O n n O O n O AKTIVNÍ 8 PŘEKÁŽKA Překážka v otvírání zjištěna 3 krát po sobě; nutný reset pro O O O O O O O n V OTV. obnovení funkce 9 PŘEKÁŽKA Překážka v zavírání zjištěna 3 krát po sobě; nutný reset pro O O O O O O n n V ZAV. obnovení funkce 10 Západka vadná (alarm signalizován pouze s instalovaným O O n O O O O n kontrolním zařízením na západce) 11 Kontrolní zařízení na západce vadné O O n O O O n n 12 Přetížení na Vacc; Nutný Reset pro obnovení funkce O O O n O O O n 13 Fotobuňka 2 vadná (vstup PSW2) O O O n O O n n 14 Fotobuňka 1 vadná (vstup PSW1) O O n n O O O n 15 Požadovaný nový Setup O O n n O O n n 18 Proces inicializace na motoru není možný; chod křídla příliš O n n O O O O O zvednutý 20 Proces inicializace na motoru není možný; chod křídla nižší O n O n O O O O o 70 cm 22 Proces inicializace na motoru není možný; příliš vysoké O n n n O O O O tření nebo křídlo příliš těžké 24 Porucha motoru O n O O O O O n 25 Porucha SDM karty O n O O O O n n 23

24 PRACOVNÍ FUNKCE Volba probíhá stiskem tlačítek na pevné části programátoru; funkce je identifikována rozsvícením odpovídající diody. POZN.: jsou-li navoleny mody NOC nebo Manuál je nutné stisknout příslušná tlačítka volby k výstupu z nich. 1 MANUÁL Posuvná křídla jsou volná a mohou být ovládána ručně. 2 DVOJSMĚRNÝ POHYB Průchod pro pěší probíhá v obou směrech; vnitřní i vnější radar jsou aktivní. JEDNOSMĚRNÝ POHYB Průchod pro pěší probíhá pouze jedním směrem; vnější radar je vyřazen z činnosti. 3 ČÁSTEČNÉ OTEVŘENÍ Dveře provádí redukované otvírání (standard 50%) Regulace je možná od 10% do 90% úplného otevření. ÚPLNÉ OTEVŘENÍ Dveře provádí úplné otevření 4 AUTOMATICKÝ REŽIM Dveře provádí otvírání (částečné nebo úplné), potom se opět zavírají po době nastavené pauzy (standardně 2 sek.). Nastavení doby pauzy je možné od 0 do 90 sek. OTEVŘENÉ DVEŘE Dveře se otevřou a zůstávají otevřené. 5 NOČNÍ REŽIM Dveře se zavírají a je aktivována západka (je-li instalována). Vnitřní a vnější radar jsou vyřazeny z činnosti. Ovládání klíčem (key) způsobí otevření a opětné zavření po době nastavené noční pauzy (standardně 8 sek.). Nastavení doby noční pauzy je možné od 0 do 240 sek. K dosažení částečného otevření v tomto modu před navolením funkce Noc, aktivovat funkci Částečné otevření. SPECIÁLNÍ FUNKCE SET UP Set up je inicializační funkce dveří během které je prováděno samoučení parametrů. Aktivace proběhne současným stiskem na 5 sek. tlačítek 1 a 5. RESET Reset je funkce sloužící pro obnovení normálních funkčních podmínek následně po signalizaci některých typů alarmů. 24

25 Aktivace proběhne současným stiskem tlačítek 2 a 3. LOCK Funkce Lock, když je aktivována, blokuje činnost SD-Keeperu. Aktivace a deaktivace proběhne současným stiskem na 5 sek. tlačítek 3 a 4. VLOŽENÍ /VÝMĚNA ČLÁNKU Pro udržení aktivních vnitřních hodin SD- Keeperu také v nepřítomnosti síťového napětí, je určen lithiový článek 3 V typ CR1216. Ke vložení nebo výměně článku zjistěte uložení na tištěném obvodu (obr.5) a respektujte uvedenou. polaritu. FLOW CHART SD KEEPER (blokové schema) Ke vstupu do programování, zatímco se na displeji objeví standardní zobrazení, stiskněte jakékoliv z tlačítek, nebo OK. Programování je rozděleno do hlavních menu (viz rámeček) rozdělených podle obsahu (tématu). Po navolení menu pomocí tlačítek,, sloužících k přístupu, stisknout OK. Každé menu je zase rozděleno na podmenu, s různou úrovní pro nastavení parametrů. Použijte tlačítko nebo pro navolení (podmenu nebo parametru) a tlačítko OK pro potvrzení. Hvězdička na displeji indikuje nastavení, které je právě aktivní. K výstupu z programování navolte funkci výstup na každé úrovni; alternativně, asi po dvou minutách se display automaticky vrátí do standardního zobrazení. 25

26 1 JAZYK Navolení jazyka, ve kterém jsou na displeji zobrazovány zprávy. 2 SETUP 2.1 ČÁSTEČNÉ OTVÍRÁNÍ Částečné otvírání vyjádřené v procentech Je volena procentová hodnota otvírání (vztažená na úplné otevření), provádí se v pracovní funkci Částečné otvírání. Standardní hodnota: 50 %. Možnost nastavení: od 10% do 90%. Standard Když je navolena pracovní funkce Částečné otvírání, aktivace čidel ovládá vždy redukované otvírání. Ne Standard Když je navolena pracovní funkce Částečné otvírání, současná aktivace vnitřního a vnějšího čidla ovládají úplné otevření. 2.2 DOBA PAUZY On Doba pauzy povolena v pracovní funkci automaticky. Hodnota doby pauzy Jestliže je doba pauzy povolena, umožńuje její nastavení. Standardní hodnota je 2 sek. Možné nastavení: od 0 do 90 sek. Off Křídla začínají fázi zavírání, jakmile ovládací prvky (např. čidla) se stanou neaktivní. 2.3 DOBA NOČNÍ PAUZY Hodnota doby noční pauzy Nastavte dobu pauzy v pracovní funkci NOC. Standardní hodnota je 8 sek. Nastavení lze provést od 0 do 240 sek., s krokem 2 sekundy. 2.4 FUNKCE PROTI NÁSILNÉMU VNIKNUTÍ On V pracovní funkci automatika, se dveře brání ručnímu pokusu o otevření působením opačnou silou. Během pokusu o otevření je signalizován alarm na kartě (led error) a na SD-Keeperu (alarm č.3; násilné otvírání dveří). Off V pracovní funkci automatika, při pokusu o ruční otevření se dveře automaticky otevřou a opět zavřou po eventuální době pauzy. Poznámka: V pracovní funkci NOC je funkce proti násilnému vniknutí vždy aktivní. 2.5 ZJIŠTĚNÍ PŘEKÁŽKY Zavírání :Standard Při zjištění nějaké překážky při zavírání se dveře opět otvírají. Během následujícího zavírání se zavírací pohyb zpomalí v blízkosti místa, kde byla předtím zjištěna překážka a dveře pokračují sníženou rychlostí až do uzavření. 26

27 Zavírání : Ne Standard Při zjištění překážky při zavírání ve 3 případech jdoucích po sobě, se dveře zastaví při otvírání a signalizují alarm na kartě (led error ) a na SD-Keeperu (alarm č.9: překážka při zavírání). K obnovení funkce je nutné provést reset z karty nebo z SD-Keeperu. Otvírání: Standard Když je zjištěna překážka při otvírání, dveře se na sekundu zastaví a opět se zavírají. Během následujícího otvírání se pohyb otvírání zpomalí v blízkosti bodu, kde byla předtím zjištěna překážka a pokračuje sníženou rychlostí až do úplného otevření. Otvírání: Ne Standard Při zjištění překážky při otvírání ve 3 případech jdoucích po sobě, se dveře zastaví při zavírání a signalizují alarm na kartě (led error ) a na SD-Keeperu (alarm č.8: překážka při otvírání). K obnovení funkce je nutné provést reset z karty nebo z SD-Keeperu. 3 BATERIE 3.1 KIT BATERIE Off Kit baterie není instalován. On Kit baterie je instalován. 3.2 FUNKCE BATERIE Standard Při výpadku síťového napětí pokračují dveře v normální funkci až do vybití baterie. Poslední provedený pohyb je ten, který je navolen ve funkci 3.3. No Standard Při výpadku síťového napětí provedou dveře pouze pohyb navolený funkcí POSLEDNÍ POHYB (dveří) Otvírání Během funkce dveří na baterii, posledním pohybem je otvírání (viz také funkci 3.2) Zavírání Během funkce dveří na baterii, posledním pohybem je zavírání (viz také funkci 3.2) 3.4 NOČNÍ FUNKCE BATERIE Standard V pracovní funkci Noc umožňuje karta pracovat při nízké spotřebě; otvírání může být prováděno aktivací ovladače klíče pouze na 3 sekundy (vstup Key). Baterie udržují rezervu nabití k provedení alespoň jednoho nouzového pohybu. Ne Standard V pracovní funkci Noc dveře pracují normálně, jak je nastaveno funkcí 3.2, až do vybití baterie. Baterie udržují rezervu nabití k provedení alespoň jednoho nouzového pohybu. 4 ZÁPADKA 4.1 KIT ZÁPADKY On Západka je instalována. Noc Západka blokuje křídla pouze při pracovní funkci Noc. Monodir + noc Západka blokuje křídla u pracovních funkcí Noc a Jednosměrný. Vždy (stále) 27

28 Západka blokuje křídla pokaždé, když se dveře zavřou, nezávisle na nastavené pracovní funkci. Pozn.: Při funkci na baterii západka blokuje křídla pouze v pracovní funkci Noc nezávisle na provedeném nastavení. Off Západka není instalována. 4.2 NOČNÍ FUNKCE ZÁPADKY Standard V pracovní funkci Noc při vybitých bateriích západka drží zablokovaná křídla. Ne Standard V pracovní funkci Noc, dříve než dojde k úplnému vybití baterií je západka odblokována. 4.3 DOHLED (kontrola) Off Kontrolní zařízení na západce není instalováno. On Kontrolní zařízení na západce je instalováno. 5 DIAGNOSTIKA 5.1 SDM Je zobrazen model hardware dveří a úroveň software karty SDM ke které je SD-Keeper připojen. 5.2 POČET CYKLŮ Je zobrazeno počítání (není vynulovatelné) cyklů, které dveře vykonají. ALARM Č. Je zobrazeno číslo a popis alarmu, který nastane. Č POPIS VÝZNAM ÚSPORA ENERGIE funkce při nízké spotřebe v modu NOC 1 ZMĚNA RYCHL. modifik. rychlost, nutný nový Setup 2 FUNKCE BATERIE Dveře pracují na baterii 3 OTVÍRÁNÍ SILOU V případě pokusu otvírání dveří silou 4 VYBITÁ BATERIE baterie vybitá: pohyb v případě nouze není zaručen 5 BATERIE VYBITÁ baterie se vybíjí 6 NOUZE 2 AKTIVNÍ Vstup nouze 2 aktivní 7 NOUZE 1 AKTIVNÍ Vstup nouze 1 aktivní 8 PŘEKÁŽKA V OTV. Překážka v otvírání zjištěna 3 krát po sobě; nutný reset pro obnovení funkce 9 PŘEKÁŽKA V ZAV. Překážka v zavírání zjištěna 3 krát po sobě; nutný reset pro obnovení funkce 10 Západka vadná (alarm signalizován pouze s instalovaným kontrolním zařízením na západce) 11 Kontrolní zařízení na západce vadné 12 Přetížení na Vacc; Nutný Reset pro obnovení funkce 13 Fotobuňka 2 vadná (vstup PSW2) 14 Fotobuňka 1 vadná (vstup PSW1) 15 Požadovaný nový Setup 18 Proces inicializace na motoru není možný; chod křídla příliš zvednutý 20 Proces inicializace na motoru není možný; chod křídla nižší o 70 cm 28

29 22 Proces inicializace na motoru není možný; příliš vysoké tření 24 Porucha motoru 25 Porucha SDM karty RESET Provede proceduru resetu. 6 ROZŠÍŘENÉ MENU PASSWORD (HESLO) K přístupu do rozšířeného menu je nutné vložit heslo, které obsahuje 4 cifry (default = 0000). 1 PARAMETRY POHYBU 1.1 RYCHLOST ZAVÍRÁNÍ Nastavte úroveň rychlosti dveří při zavírání. Když je měněna rychlost vzhledem k nastavené hodnotě, je signalizován alarm na kartě (led error ) a na SD-Keeperu (alarm č. 1): změna rychlosti ; je doporučeno provést nový Setup. Standardní hodnota: úroveň 10 (maximální rychlost). Možné nastavení: od 0 do RYCHLOST OTVÍRÁNÍ Nastavte úroveň rychlosti dveří při otvírání. Když je měněna rychlost vzhledem k nastavené hodnotě, je signalizován alarm na kartě (led error ) a na SD-Keeperu (alarm č. 1): změna rychlosti ; je doporučeno provést nový Setup. Standardní hodnota: úroveň 10 (maximální rychlost). Možné nastavení: od 0 do PROSTOR ZPOMALENÍ Otvírání Nastavit předstih ve standardním bodu zpomalení v blízkosti otvíracího okraje (dorazu). Standardní hodnota je 0 cm Možné nastavení je od 0 do 127 cm. Zavírání Nastavit předstih ve standardním bodu zpomalení v blízkosti okraje (dorazu) zavírání. Standardní hodnota je 0 cm Možné nastavení je od 0 do 127 cm. 1.4 RYCHLOST ZPOMALENÍ Rychlost: Nastavte úroveň rychlosti pro průběh zpomalování Standardní hodnota : nízká Možnost nastavení: vysoká / střední / nízká 2 IN/OUT SETUP 2.1 Emerg Emerg 2 Nastavte účinek nouzových ovladačů (Vstupy Emerg 1 a Emerg 2 na kartě SDM); Standradní nastavení EMERG 1: Stop/ Nemá paměť/ NA Standradní nastavení EMERG 2: Otvírá/standardní rychlost/ Nemá paměť/ NA Otvírá Aktivace ovladače otvírá dveře. Zavírá 29

30 Aktivace ovladače zavírá dveře. STOP Aktivace ovladače zastavuje dveře. Rychlost: Standard Dveře se otvírají nebo zavírají (na základě provedeného nastavení) normální rychlostí. Rychlost: Ne Standard Dveře se otvírají nebo zavírají (na základě provedeného nastavení) zpomalenou rychlostí. Bez paměti Pro udržení nouze v činnosti je nutné držet aktivní ovladač (při uvolnění se dveře vrátí do normální funkce) S pamětí Impuls udržuje nouzi v činnosti ; k obnovení funkce je nutné vykonat reset z karty nebo z SD- Keeperu. Na Definuje, že vstup je normálně otevřený. Nc Definuje, že vstup je normálně uzavřený. 2.3 Fotobuňky Počet f. Je definován počet připojených fotobuněk. Standardní počet je: 2 Nastavitelný počet je od 0 do 2. Když nejsou fotobuňky konfigurovány, a navolený stav je NC (viz dále), není nutné přemostit nepoužité vstupy. Když je konfigurována jedna fotobuňka, vstup karty SDM, ke kterému je připojena je PSW1. Failsafe Off Není proveden test failsafe na fotobuňkách. Failsafe On Je proveden test failsafe na fotobuňkách před každým pohybem. Nc Definuje, že vstup je normálně uzavřený. Na Definuje, že vstup je normálně otevřený. 2.4 ČIDLA Nastavit stav ovladačů vnější radar a vnitřní radar (vstupy E-Det a I-Det na kartě SDM). Na Definuje, že vstup je normálně otevřený. Nc Definuje, že vstup je normálně uzavřený. 2.5 KLÍČ Nastavit stav ovladače klíč (vstup Key na kartě SDM). Na Definuje, že vstup je normálně otevřený. Nc Definuje, že vstup je normálně uzavřený. 2.6 OUT OUT OUT 3 Nastavit funkci nebo přidružený stav k jednotlivým výstupům karty SDM. 30

31 Standardní nastavení OUT 1: Gong/NA Standardní nastavení OUT 2: Světlo/NA Standardní nastavení OUT 3: Neuzavřeno/NA Funkce/Stav Na základě volby výstup je aktivován: VOLBA AKTIVACE VÝSTUPU OTEVŘENO Až do otevření dveří V POHYBU Dokud jsou dveře v pohybu NEUZAVŘENO Až pokud nejsou dveře zavřeny ALARM Dokud jsou dveře v alarmu GONG Zásah fotobuněk aktivuje výstup na 1 sek. V intervalech 0,5 sek. Až do vyřazení. SVĚTLO V pracovní funkci noc, když je ovládáno otvírání dveří, výstup se aktivuje na 60 sek. INTERBLOK Výstup je aktivován pro interblok mezi dvěma dveřmi Na Definuje, že vstup je normálně otevřený. Nc Definuje, že vstup je normálně uzavřený. 3 RŮZNÉ 3.1 Standard setup Umožňuje prověřit, zda bylo provedeno jakékoliv programování mimo standardního. Standard Jestliže žadná funkce nebyla modifikována vzhledem ke standardnímu programování, objeví se hvězdička. Jestliže se hvězdička neobjeví, po stisku tlačítka OK jsou obnovena všechna nastavení standardního programování. Ne Standard Jestliže byla alespoň jedna funkce modifikována vzhledem ke standardnímu programování, objeví se hvězdička. 3.2 Interblok Funkce interbloku dovoluje řídit dvoje posuvné dveře (master a slave) takovým způsobem, že otevření jedněch je podřízeno zavření druhých a naopak. Master Jsou definovány dveře master normálně jsou to vnitřní dveře. Slave Jsou definovány dveře slave. Bez (použití) paměti Při funkci interbloku je nutné čekat na opětné uzavření jedněch dveří, aby mohly být ovládány druhé; otvírací impulsy zaslané během funkčního cyklu prvních dveří nemají žádný efekt. S pamětí Při funkci interbloku není nutné čekat na opětné uzavření jedněch dveří, aby mohly být ovládány druhé; otvírací impulsy zaslané během funkčního cyklu prvních dveří jsou ukládány do paměti a druhé dveře se automaticky otevřou, jakmile se první uzavřou. 4 ZMĚNA HESLA (PASSWORD) 31

32 Nastavit nové přístupové heslo do rozšířeného menu (4 cifry). Zámek Spojení s ŘJ SDM konektorem hnědý hnědý J11, J12, J13. bílý bílý žlutý růžový zelený Battery kit Spojení s ŘJ SDM konektorem J11, J12, J13. 32
