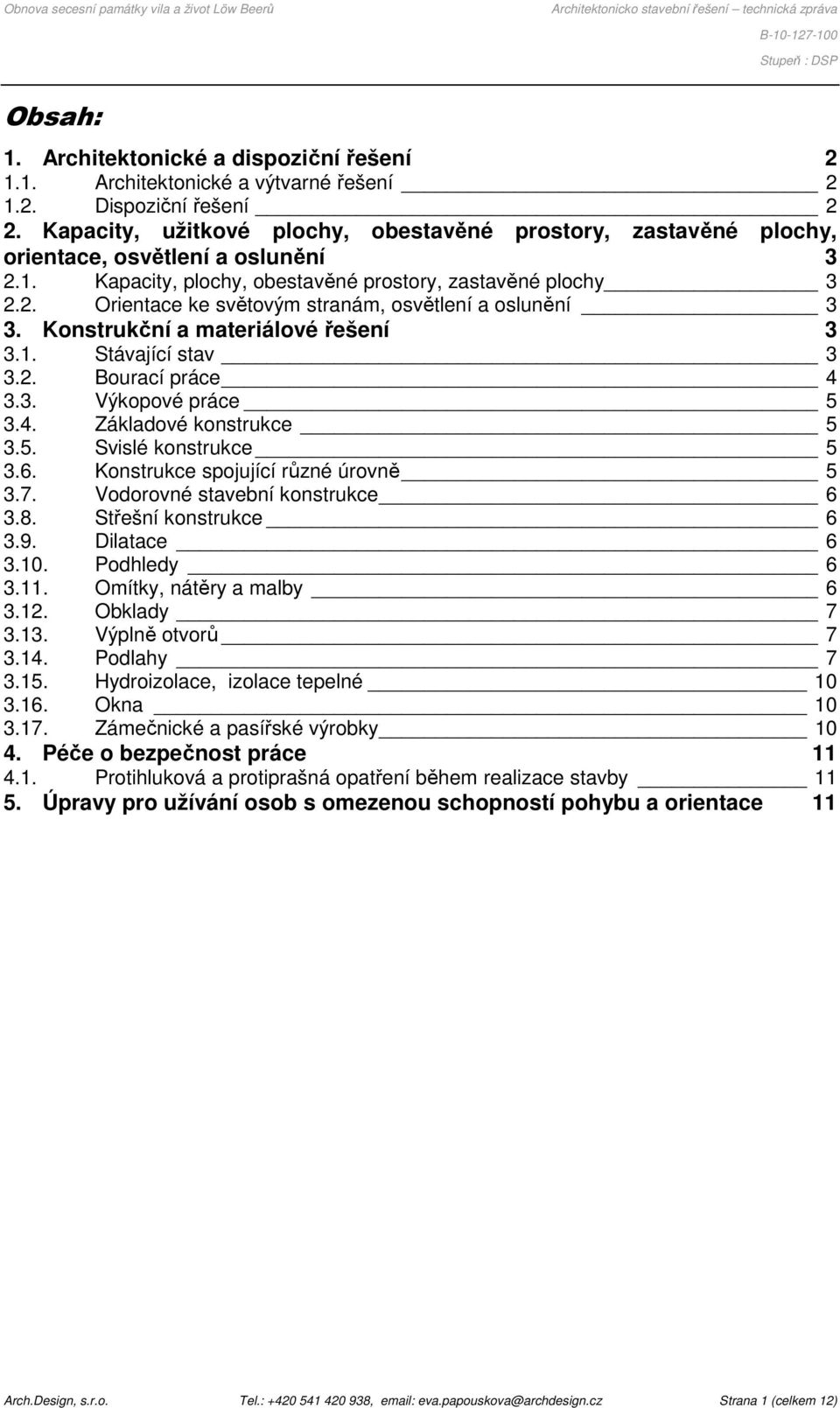

1 Obsah: 1. Architektonické a dispoziční řešení Architektonické a výtvarné řešení Dispoziční řešení 2 2. Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Kapacity, plochy, obestavěné prostory, zastavěné plochy Orientace ke světovým stranám, osvětlení a oslunění 3 3. Konstrukční a materiálové řešení Stávající stav Bourací práce Výkopové práce Základové konstrukce Svislé konstrukce Konstrukce spojující různé úrovně Vodorovné stavební konstrukce Střešní konstrukce Dilatace Podhledy Omítky, nátěry a malby Obklady Výplně otvorů Podlahy Hydroizolace, izolace tepelné Okna Zámečnické a pasířské výrobky Péče o bezpečnost práce Protihluková a protiprašná opatření během realizace stavby Úpravy pro užívání osob s omezenou schopností pohybu a orientace 11 Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 1 (celkem 12)

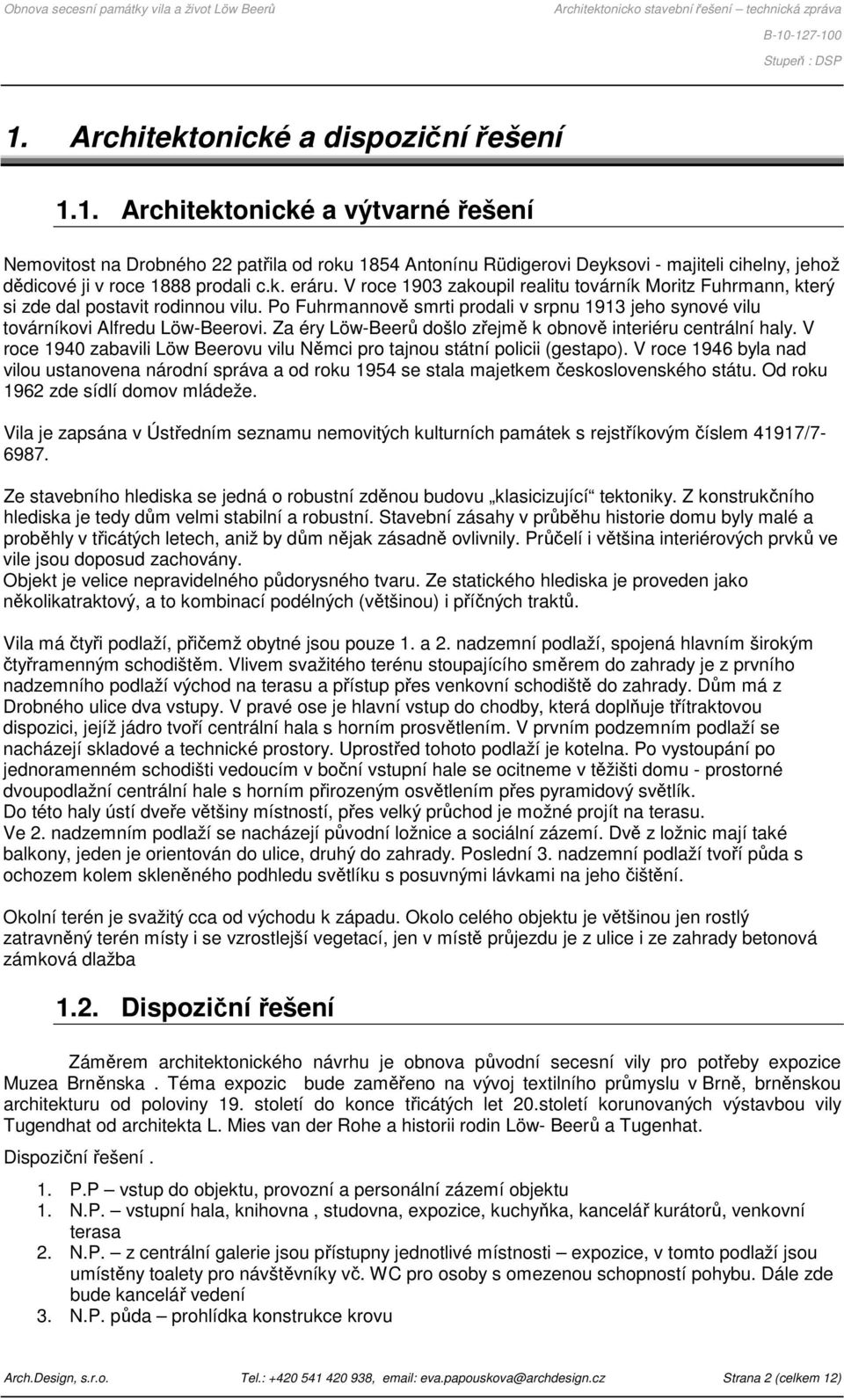

2 1. Architektonické a dispoziční řešení 1.1. Architektonické a výtvarné řešení Nemovitost na Drobného 22 patřila od roku 1854 Antonínu Rüdigerovi Deyksovi - majiteli cihelny, jehož dědicové ji v roce 1888 prodali c.k. eráru. V roce 1903 zakoupil realitu továrník Moritz Fuhrmann, který si zde dal postavit rodinnou vilu. Po Fuhrmannově smrti prodali v srpnu 1913 jeho synové vilu továrníkovi Alfredu Löw-Beerovi. Za éry Löw-Beerů došlo zřejmě k obnově interiéru centrální haly. V roce 1940 zabavili Löw Beerovu vilu Němci pro tajnou státní policii (gestapo). V roce 1946 byla nad vilou ustanovena národní správa a od roku 1954 se stala majetkem československého státu. Od roku 1962 zde sídlí domov mládeže. Vila je zapsána v Ústředním seznamu nemovitých kulturních památek s rejstříkovým číslem 41917/ Ze stavebního hlediska se jedná o robustní zděnou budovu klasicizující tektoniky. Z konstrukčního hlediska je tedy dům velmi stabilní a robustní. Stavební zásahy v průběhu historie domu byly malé a proběhly v třicátých letech, aniž by dům nějak zásadně ovlivnily. Průčelí i většina interiérových prvků ve vile jsou doposud zachovány. Objekt je velice nepravidelného půdorysného tvaru. Ze statického hlediska je proveden jako několikatraktový, a to kombinací podélných (většinou) i příčných traktů. Vila má čtyři podlaží, přičemž obytné jsou pouze 1. a 2. nadzemní podlaží, spojená hlavním širokým čtyřramenným schodištěm. Vlivem svažitého terénu stoupajícího směrem do zahrady je z prvního nadzemního podlaží východ na terasu a přístup přes venkovní schodiště do zahrady. Dům má z Drobného ulice dva vstupy. V pravé ose je hlavní vstup do chodby, která doplňuje třítraktovou dispozici, jejíž jádro tvoří centrální hala s horním prosvětlením. V prvním podzemním podlaží se nacházejí skladové a technické prostory. Uprostřed tohoto podlaží je kotelna. Po vystoupání po jednoramenném schodišti vedoucím v boční vstupní hale se ocitneme v těžišti domu - prostorné dvoupodlažní centrální hale s horním přirozeným osvětlením přes pyramidový světlík. Do této haly ústí dveře většiny místností, přes velký průchod je možné projít na terasu. Ve 2. nadzemním podlaží se nacházejí původní ložnice a sociální zázemí. Dvě z ložnic mají také balkony, jeden je orientován do ulice, druhý do zahrady. Poslední 3. nadzemní podlaží tvoří půda s ochozem kolem skleněného podhledu světlíku s posuvnými lávkami na jeho čištění. Okolní terén je svažitý cca od východu k západu. Okolo celého objektu je většinou jen rostlý zatravněný terén místy i se vzrostlejší vegetací, jen v místě průjezdu je z ulice i ze zahrady betonová zámková dlažba 1.2. Dispoziční řešení Záměrem architektonického návrhu je obnova původní secesní vily pro potřeby expozice Muzea Brněnska. Téma expozic bude zaměřeno na vývoj textilního průmyslu v Brně, brněnskou architekturu od poloviny 19. století do konce třicátých let 20.století korunovaných výstavbou vily Tugendhat od architekta L. Mies van der Rohe a historii rodin Löw- Beerů a Tugenhat. Dispoziční řešení. 1. P.P vstup do objektu, provozní a personální zázemí objektu 1. N.P. vstupní hala, knihovna, studovna, expozice, kuchyňka, kancelář kurátorů, venkovní terasa 2. N.P. z centrální galerie jsou přístupny jednotlivé místnosti expozice, v tomto podlaží jsou umístěny toalety pro návštěvníky vč. WC pro osoby s omezenou schopností pohybu. Dále zde bude kancelář vedení 3. N.P. půda prohlídka konstrukce krovu Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 2 (celkem 12)

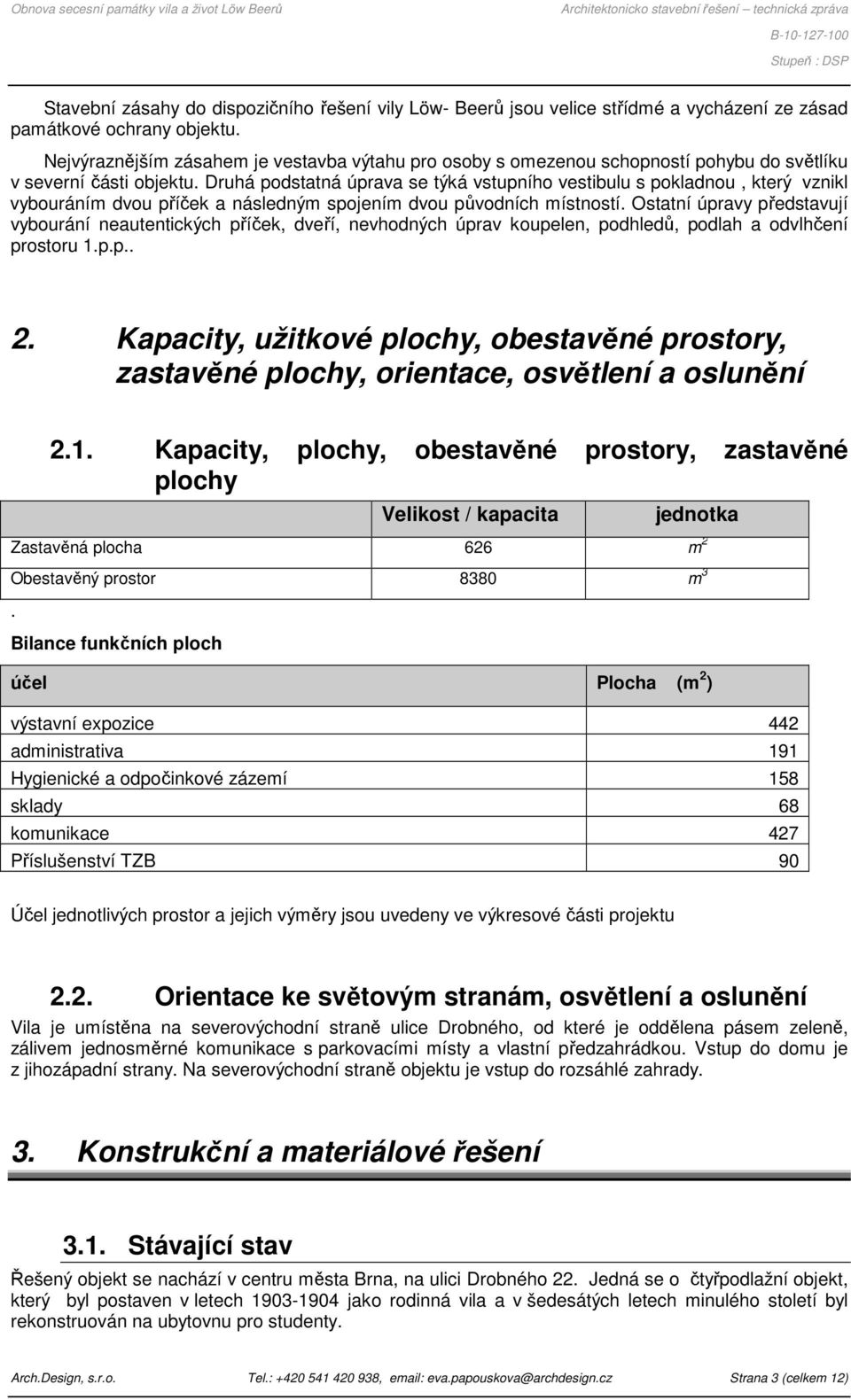

3 Stavební zásahy do dispozičního řešení vily Löw- Beerů jsou velice střídmé a vycházení ze zásad památkové ochrany objektu. Nejvýraznějším zásahem je vestavba výtahu pro osoby s omezenou schopností pohybu do světlíku v severní části objektu. Druhá podstatná úprava se týká vstupního vestibulu s pokladnou, který vznikl vybouráním dvou příček a následným spojením dvou původních místností. Ostatní úpravy představují vybourání neautentických příček, dveří, nevhodných úprav koupelen, podhledů, podlah a odvlhčení prostoru 1.p.p.. 2. Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění 2.1. Kapacity, plochy, obestavěné prostory, zastavěné plochy Velikost / kapacita jednotka Zastavěná plocha 626 m 2 Obestavěný prostor 8380 m 3. Bilance funkčních ploch účel Plocha (m 2 ) výstavní expozice 442 administrativa 191 Hygienické a odpočinkové zázemí 158 sklady 68 komunikace 427 Příslušenství TZB 90 Účel jednotlivých prostor a jejich výměry jsou uvedeny ve výkresové části projektu 2.2. Orientace ke světovým stranám, osvětlení a oslunění Vila je umístěna na severovýchodní straně ulice Drobného, od které je oddělena pásem zeleně, zálivem jednosměrné komunikace s parkovacími místy a vlastní předzahrádkou. Vstup do domu je z jihozápadní strany. Na severovýchodní straně objektu je vstup do rozsáhlé zahrady. 3. Konstrukční a materiálové řešení 3.1. Stávající stav Řešený objekt se nachází v centru města Brna, na ulici Drobného 22. Jedná se o čtyřpodlažní objekt, který byl postaven v letech jako rodinná vila a v šedesátých letech minulého století byl rekonstruován na ubytovnu pro studenty. Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 3 (celkem 12)

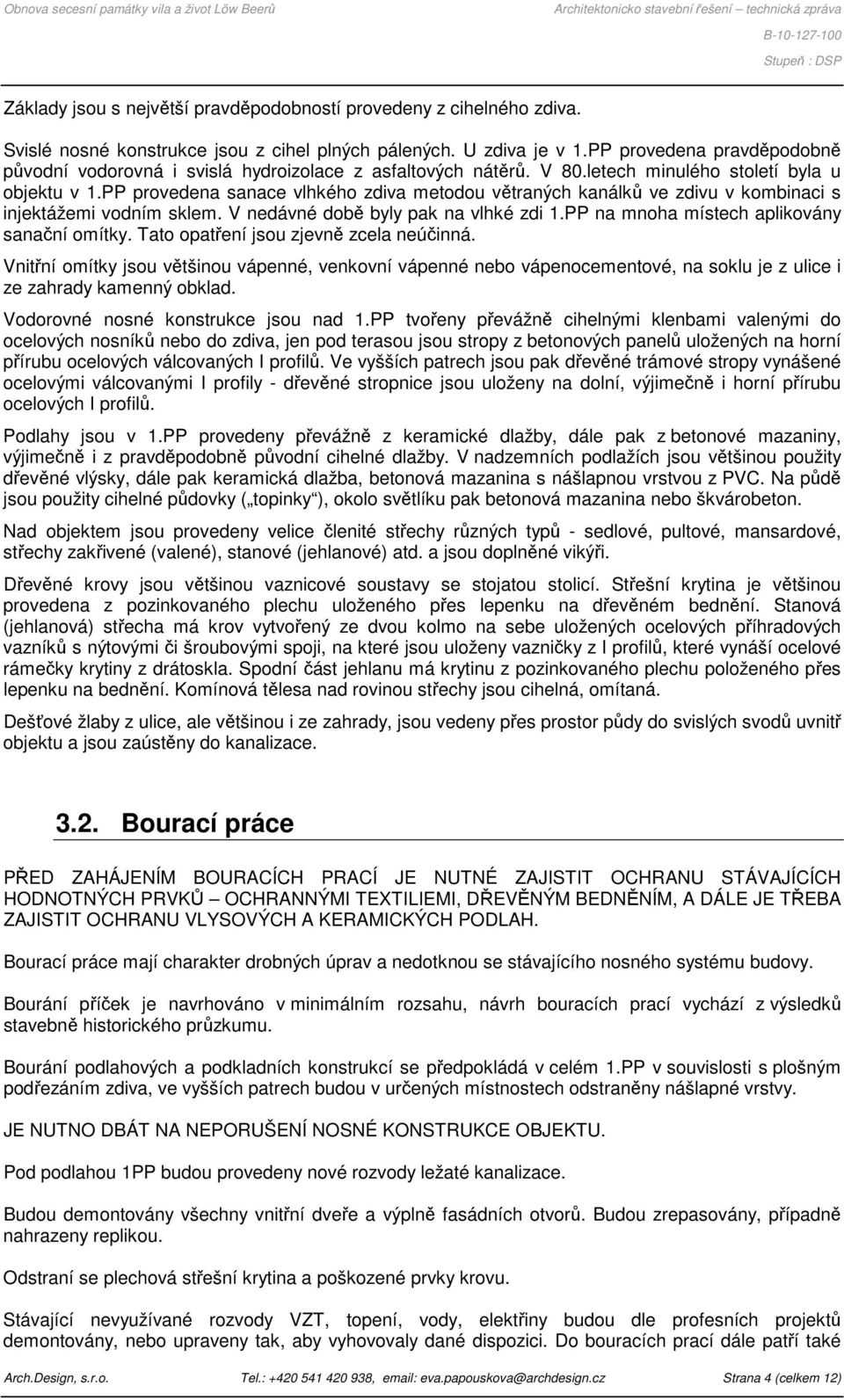

4 Základy jsou s největší pravděpodobností provedeny z cihelného zdiva. Svislé nosné konstrukce jsou z cihel plných pálených. U zdiva je v 1.PP provedena pravděpodobně původní vodorovná i svislá hydroizolace z asfaltových nátěrů. V 80.letech minulého století byla u objektu v 1.PP provedena sanace vlhkého zdiva metodou větraných kanálků ve zdivu v kombinaci s injektážemi vodním sklem. V nedávné době byly pak na vlhké zdi 1.PP na mnoha místech aplikovány sanační omítky. Tato opatření jsou zjevně zcela neúčinná. Vnitřní omítky jsou většinou vápenné, venkovní vápenné nebo vápenocementové, na soklu je z ulice i ze zahrady kamenný obklad. Vodorovné nosné konstrukce jsou nad 1.PP tvořeny převážně cihelnými klenbami valenými do ocelových nosníků nebo do zdiva, jen pod terasou jsou stropy z betonových panelů uložených na horní přírubu ocelových válcovaných I profilů. Ve vyšších patrech jsou pak dřevěné trámové stropy vynášené ocelovými válcovanými I profily - dřevěné stropnice jsou uloženy na dolní, výjimečně i horní přírubu ocelových I profilů. Podlahy jsou v 1.PP provedeny převážně z keramické dlažby, dále pak z betonové mazaniny, výjimečně i z pravděpodobně původní cihelné dlažby. V nadzemních podlažích jsou většinou použity dřevěné vlýsky, dále pak keramická dlažba, betonová mazanina s nášlapnou vrstvou z PVC. Na půdě jsou použity cihelné půdovky ( topinky ), okolo světlíku pak betonová mazanina nebo škvárobeton. Nad objektem jsou provedeny velice členité střechy různých typů - sedlové, pultové, mansardové, střechy zakřivené (valené), stanové (jehlanové) atd. a jsou doplněné vikýři. Dřevěné krovy jsou většinou vaznicové soustavy se stojatou stolicí. Střešní krytina je většinou provedena z pozinkovaného plechu uloženého přes lepenku na dřevěném bednění. Stanová (jehlanová) střecha má krov vytvořený ze dvou kolmo na sebe uložených ocelových příhradových vazníků s nýtovými či šroubovými spoji, na které jsou uloženy vazničky z I profilů, které vynáší ocelové rámečky krytiny z drátoskla. Spodní část jehlanu má krytinu z pozinkovaného plechu položeného přes lepenku na bednění. Komínová tělesa nad rovinou střechy jsou cihelná, omítaná. Dešťové žlaby z ulice, ale většinou i ze zahrady, jsou vedeny přes prostor půdy do svislých svodů uvnitř objektu a jsou zaústěny do kanalizace Bourací práce PŘED ZAHÁJENÍM BOURACÍCH PRACÍ JE NUTNÉ ZAJISTIT OCHRANU STÁVAJÍCÍCH HODNOTNÝCH PRVKŮ OCHRANNÝMI TEXTILIEMI, DŘEVĚNÝM BEDNĚNÍM, A DÁLE JE TŘEBA ZAJISTIT OCHRANU VLYSOVÝCH A KERAMICKÝCH PODLAH. Bourací práce mají charakter drobných úprav a nedotknou se stávajícího nosného systému budovy. Bourání příček je navrhováno v minimálním rozsahu, návrh bouracích prací vychází z výsledků stavebně historického průzkumu. Bourání podlahových a podkladních konstrukcí se předpokládá v celém 1.PP v souvislosti s plošným podřezáním zdiva, ve vyšších patrech budou v určených místnostech odstraněny nášlapné vrstvy. JE NUTNO DBÁT NA NEPORUŠENÍ NOSNÉ KONSTRUKCE OBJEKTU. Pod podlahou 1PP budou provedeny nové rozvody ležaté kanalizace. Budou demontovány všechny vnitřní dveře a výplně fasádních otvorů. Budou zrepasovány, případně nahrazeny replikou. Odstraní se plechová střešní krytina a poškozené prvky krovu. Stávající nevyužívané rozvody VZT, topení, vody, elektřiny budou dle profesních projektů demontovány, nebo upraveny tak, aby vyhovovaly dané dispozici. Do bouracích prací dále patří také Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 4 (celkem 12)

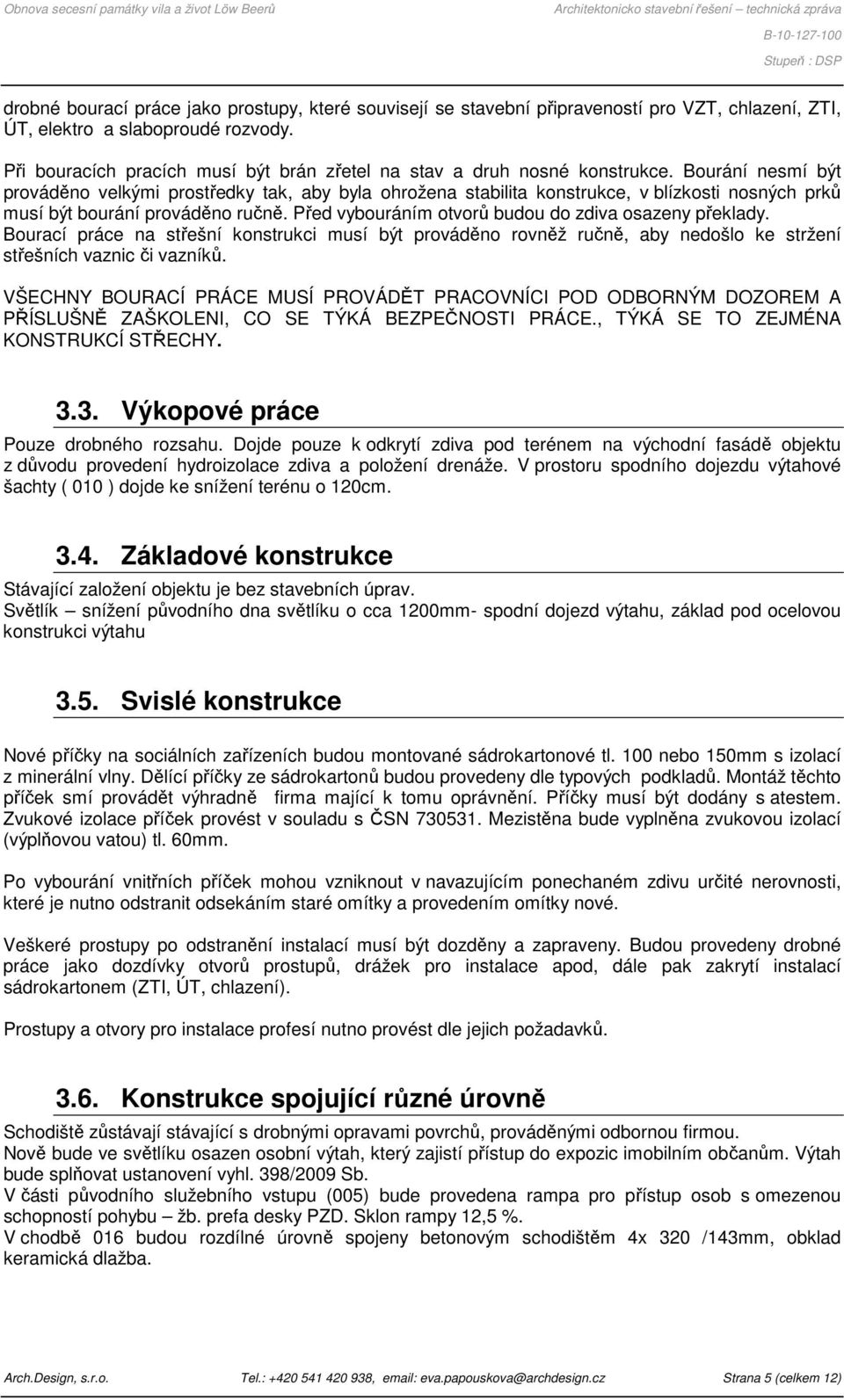

5 drobné bourací práce jako prostupy, které souvisejí se stavební připraveností pro VZT, chlazení, ZTI, ÚT, elektro a slaboproudé rozvody. Při bouracích pracích musí být brán zřetel na stav a druh nosné konstrukce. Bourání nesmí být prováděno velkými prostředky tak, aby byla ohrožena stabilita konstrukce, v blízkosti nosných prků musí být bourání prováděno ručně. Před vybouráním otvorů budou do zdiva osazeny překlady. Bourací práce na střešní konstrukci musí být prováděno rovněž ručně, aby nedošlo ke stržení střešních vaznic či vazníků. VŠECHNY BOURACÍ PRÁCE MUSÍ PROVÁDĚT PRACOVNÍCI POD ODBORNÝM DOZOREM A PŘÍSLUŠNĚ ZAŠKOLENI, CO SE TÝKÁ BEZPEČNOSTI PRÁCE., TÝKÁ SE TO ZEJMÉNA KONSTRUKCÍ STŘECHY Výkopové práce Pouze drobného rozsahu. Dojde pouze k odkrytí zdiva pod terénem na východní fasádě objektu z důvodu provedení hydroizolace zdiva a položení drenáže. V prostoru spodního dojezdu výtahové šachty ( 010 ) dojde ke snížení terénu o 120cm Základové konstrukce Stávající založení objektu je bez stavebních úprav. Světlík snížení původního dna světlíku o cca 1200mm- spodní dojezd výtahu, základ pod ocelovou konstrukci výtahu 3.5. Svislé konstrukce Nové příčky na sociálních zařízeních budou montované sádrokartonové tl. 100 nebo 150mm s izolací z minerální vlny. Dělící příčky ze sádrokartonů budou provedeny dle typových podkladů. Montáž těchto příček smí provádět výhradně firma mající k tomu oprávnění. Příčky musí být dodány s atestem. Zvukové izolace příček provést v souladu s ČSN Mezistěna bude vyplněna zvukovou izolací (výplňovou vatou) tl. 60mm. Po vybourání vnitřních příček mohou vzniknout v navazujícím ponechaném zdivu určité nerovnosti, které je nutno odstranit odsekáním staré omítky a provedením omítky nové. Veškeré prostupy po odstranění instalací musí být dozděny a zapraveny. Budou provedeny drobné práce jako dozdívky otvorů prostupů, drážek pro instalace apod, dále pak zakrytí instalací sádrokartonem (ZTI, ÚT, chlazení). Prostupy a otvory pro instalace profesí nutno provést dle jejich požadavků Konstrukce spojující různé úrovně Schodiště zůstávají stávající s drobnými opravami povrchů, prováděnými odbornou firmou. Nově bude ve světlíku osazen osobní výtah, který zajistí přístup do expozic imobilním občanům. Výtah bude splňovat ustanovení vyhl. 398/2009 Sb. V části původního služebního vstupu (005) bude provedena rampa pro přístup osob s omezenou schopností pohybu žb. prefa desky PZD. Sklon rampy 12,5 %. V chodbě 016 budou rozdílné úrovně spojeny betonovým schodištěm 4x 320 /143mm, obklad keramická dlažba. Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 5 (celkem 12)

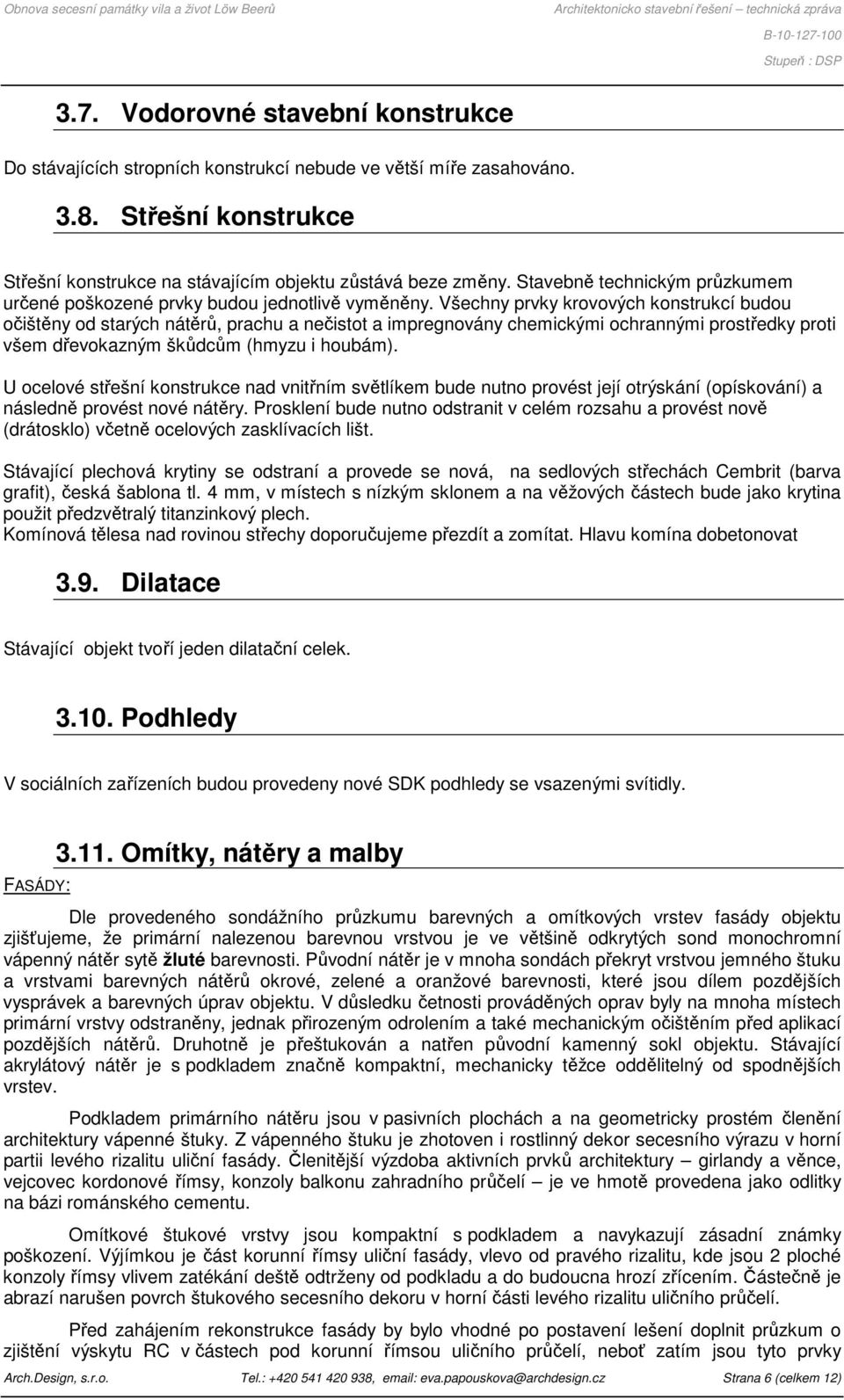

6 3.7. Vodorovné stavební konstrukce Do stávajících stropních konstrukcí nebude ve větší míře zasahováno Střešní konstrukce Střešní konstrukce na stávajícím objektu zůstává beze změny. Stavebně technickým průzkumem určené poškozené prvky budou jednotlivě vyměněny. Všechny prvky krovových konstrukcí budou očištěny od starých nátěrů, prachu a nečistot a impregnovány chemickými ochrannými prostředky proti všem dřevokazným škůdcům (hmyzu i houbám). U ocelové střešní konstrukce nad vnitřním světlíkem bude nutno provést její otrýskání (opískování) a následně provést nové nátěry. Prosklení bude nutno odstranit v celém rozsahu a provést nově (drátosklo) včetně ocelových zasklívacích lišt. Stávající plechová krytiny se odstraní a provede se nová, na sedlových střechách Cembrit (barva grafit), česká šablona tl. 4 mm, v místech s nízkým sklonem a na věžových částech bude jako krytina použit předzvětralý titanzinkový plech. Komínová tělesa nad rovinou střechy doporučujeme přezdít a zomítat. Hlavu komína dobetonovat 3.9. Dilatace Stávající objekt tvoří jeden dilatační celek Podhledy V sociálních zařízeních budou provedeny nové SDK podhledy se vsazenými svítidly. FASÁDY: Omítky, nátěry a malby Dle provedeného sondážního průzkumu barevných a omítkových vrstev fasády objektu zjišťujeme, že primární nalezenou barevnou vrstvou je ve většině odkrytých sond monochromní vápenný nátěr sytě žluté barevnosti. Původní nátěr je v mnoha sondách překryt vrstvou jemného štuku a vrstvami barevných nátěrů okrové, zelené a oranžové barevnosti, které jsou dílem pozdějších vysprávek a barevných úprav objektu. V důsledku četnosti prováděných oprav byly na mnoha místech primární vrstvy odstraněny, jednak přirozeným odrolením a také mechanickým očištěním před aplikací pozdějších nátěrů. Druhotně je přeštukován a natřen původní kamenný sokl objektu. Stávající akrylátový nátěr je s podkladem značně kompaktní, mechanicky těžce oddělitelný od spodnějších vrstev. Podkladem primárního nátěru jsou v pasivních plochách a na geometricky prostém členění architektury vápenné štuky. Z vápenného štuku je zhotoven i rostlinný dekor secesního výrazu v horní partii levého rizalitu uliční fasády. Členitější výzdoba aktivních prvků architektury girlandy a věnce, vejcovec kordonové římsy, konzoly balkonu zahradního průčelí je ve hmotě provedena jako odlitky na bázi románského cementu. Omítkové štukové vrstvy jsou kompaktní s podkladem a navykazují zásadní známky poškození. Výjímkou je část korunní římsy uliční fasády, vlevo od pravého rizalitu, kde jsou 2 ploché konzoly římsy vlivem zatékání deště odtrženy od podkladu a do budoucna hrozí zřícením. Částečně je abrazí narušen povrch štukového secesního dekoru v horní části levého rizalitu uličního průčelí. Před zahájením rekonstrukce fasády by bylo vhodné po postavení lešení doplnit průzkum o zjištění výskytu RC v částech pod korunní římsou uličního průčelí, neboť zatím jsou tyto prvky Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 6 (celkem 12)

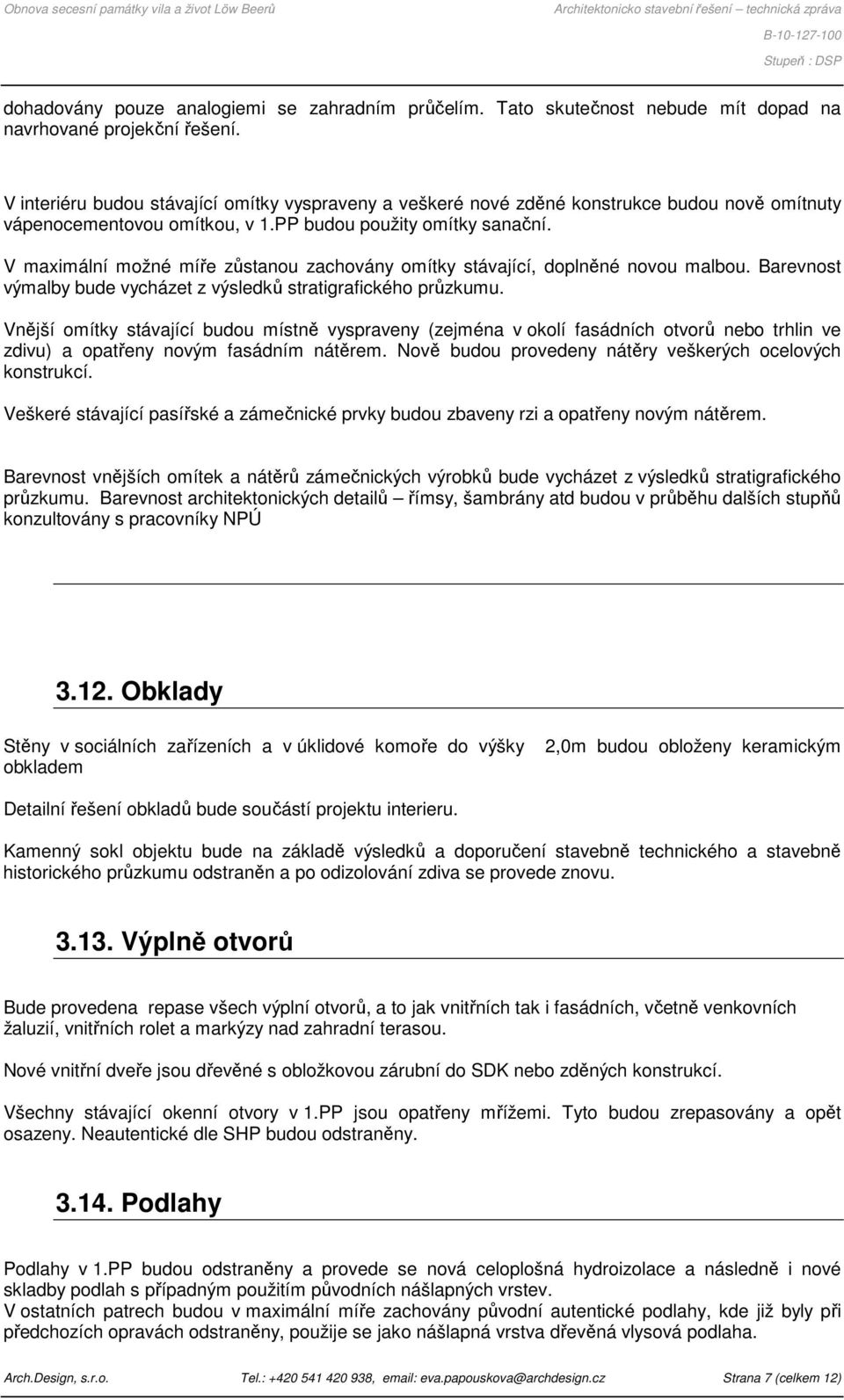

7 dohadovány pouze analogiemi se zahradním průčelím. Tato skutečnost nebude mít dopad na navrhované projekční řešení. V interiéru budou stávající omítky vyspraveny a veškeré nové zděné konstrukce budou nově omítnuty vápenocementovou omítkou, v 1.PP budou použity omítky sanační. V maximální možné míře zůstanou zachovány omítky stávající, doplněné novou malbou. Barevnost výmalby bude vycházet z výsledků stratigrafického průzkumu. Vnější omítky stávající budou místně vyspraveny (zejména v okolí fasádních otvorů nebo trhlin ve zdivu) a opatřeny novým fasádním nátěrem. Nově budou provedeny nátěry veškerých ocelových konstrukcí. Veškeré stávající pasířské a zámečnické prvky budou zbaveny rzi a opatřeny novým nátěrem. Barevnost vnějších omítek a nátěrů zámečnických výrobků bude vycházet z výsledků stratigrafického průzkumu. Barevnost architektonických detailů římsy, šambrány atd budou v průběhu dalších stupňů konzultovány s pracovníky NPÚ Obklady Stěny v sociálních zařízeních a v úklidové komoře do výšky obkladem 2,0m budou obloženy keramickým Detailní řešení obkladů bude součástí projektu interieru. Kamenný sokl objektu bude na základě výsledků a doporučení stavebně technického a stavebně historického průzkumu odstraněn a po odizolování zdiva se provede znovu Výplně otvorů Bude provedena repase všech výplní otvorů, a to jak vnitřních tak i fasádních, včetně venkovních žaluzií, vnitřních rolet a markýzy nad zahradní terasou. Nové vnitřní dveře jsou dřevěné s obložkovou zárubní do SDK nebo zděných konstrukcí. Všechny stávající okenní otvory v 1.PP jsou opatřeny mřížemi. Tyto budou zrepasovány a opět osazeny. Neautentické dle SHP budou odstraněny Podlahy Podlahy v 1.PP budou odstraněny a provede se nová celoplošná hydroizolace a následně i nové skladby podlah s případným použitím původních nášlapných vrstev. V ostatních patrech budou v maximální míře zachovány původní autentické podlahy, kde již byly při předchozích opravách odstraněny, použije se jako nášlapná vrstva dřevěná vlysová podlaha. Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 7 (celkem 12)

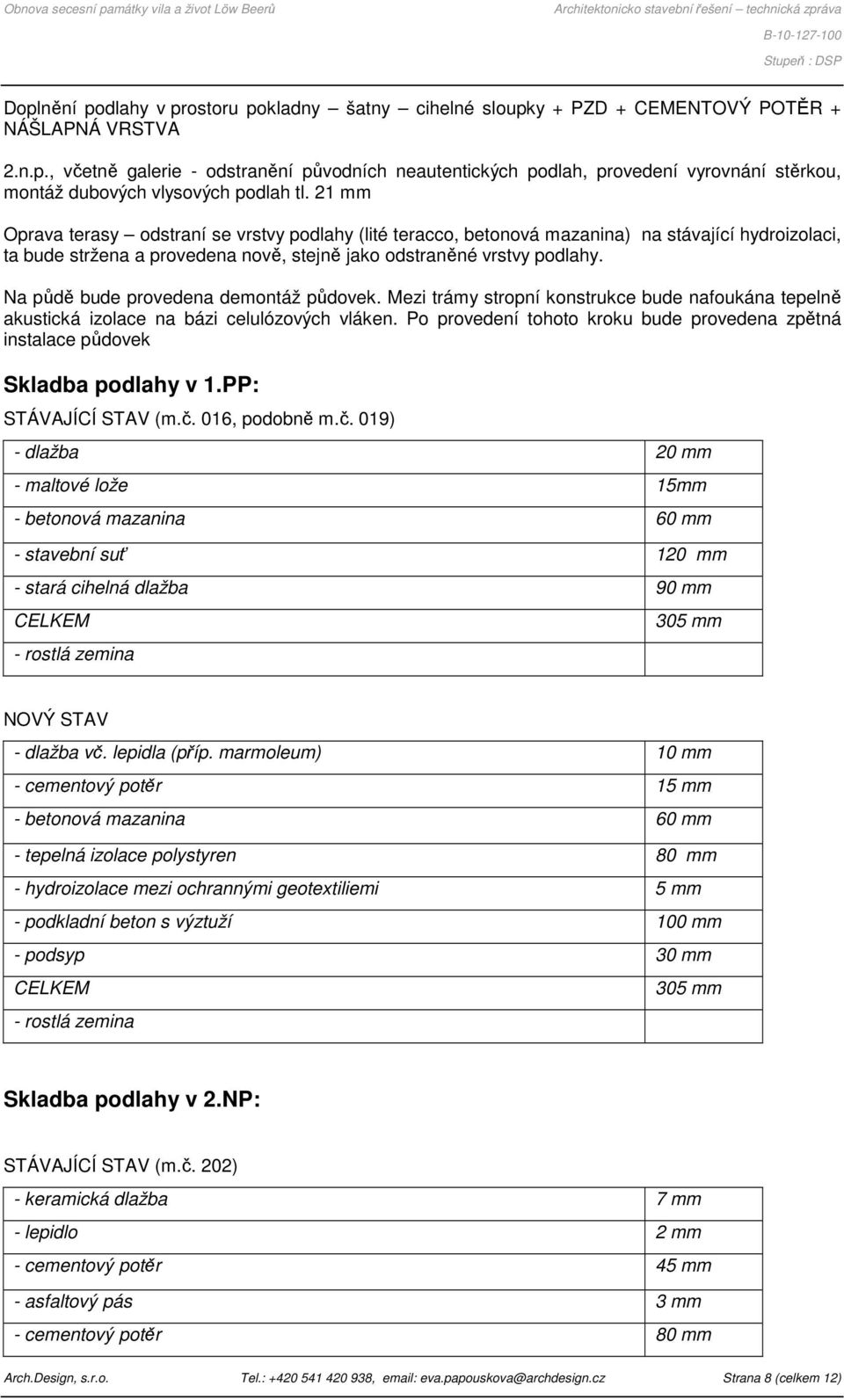

8 Doplnění podlahy v prostoru pokladny šatny cihelné sloupky + PZD + CEMENTOVÝ POTĚR + NÁŠLAPNÁ VRSTVA 2.n.p., včetně galerie - odstranění původních neautentických podlah, provedení vyrovnání stěrkou, montáž dubových vlysových podlah tl. 21 mm Oprava terasy odstraní se vrstvy podlahy (lité teracco, betonová mazanina) na stávající hydroizolaci, ta bude stržena a provedena nově, stejně jako odstraněné vrstvy podlahy. Na půdě bude provedena demontáž půdovek. Mezi trámy stropní konstrukce bude nafoukána tepelně akustická izolace na bázi celulózových vláken. Po provedení tohoto kroku bude provedena zpětná instalace půdovek Skladba podlahy v 1.PP: STÁVAJÍCÍ STAV (m.č. 016, podobně m.č. 019) - dlažba 20 mm - maltové lože 15mm - betonová mazanina 60 mm - stavební suť 120 mm - stará cihelná dlažba 90 mm - rostlá zemina 305 mm NOVÝ STAV - dlažba vč. lepidla (příp. marmoleum) 10 mm - cementový potěr 15 mm - betonová mazanina 60 mm - tepelná izolace polystyren 80 mm - hydroizolace mezi ochrannými geotextiliemi 5 mm - podkladní beton s výztuží 100 mm - podsyp 30 mm 305 mm - rostlá zemina Skladba podlahy v 2.NP: STÁVAJÍCÍ STAV (m.č. 202) - keramická dlažba 7 mm - lepidlo 2 mm - cementový potěr 45 mm - asfaltový pás 3 mm - cementový potěr 80 mm Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 8 (celkem 12)

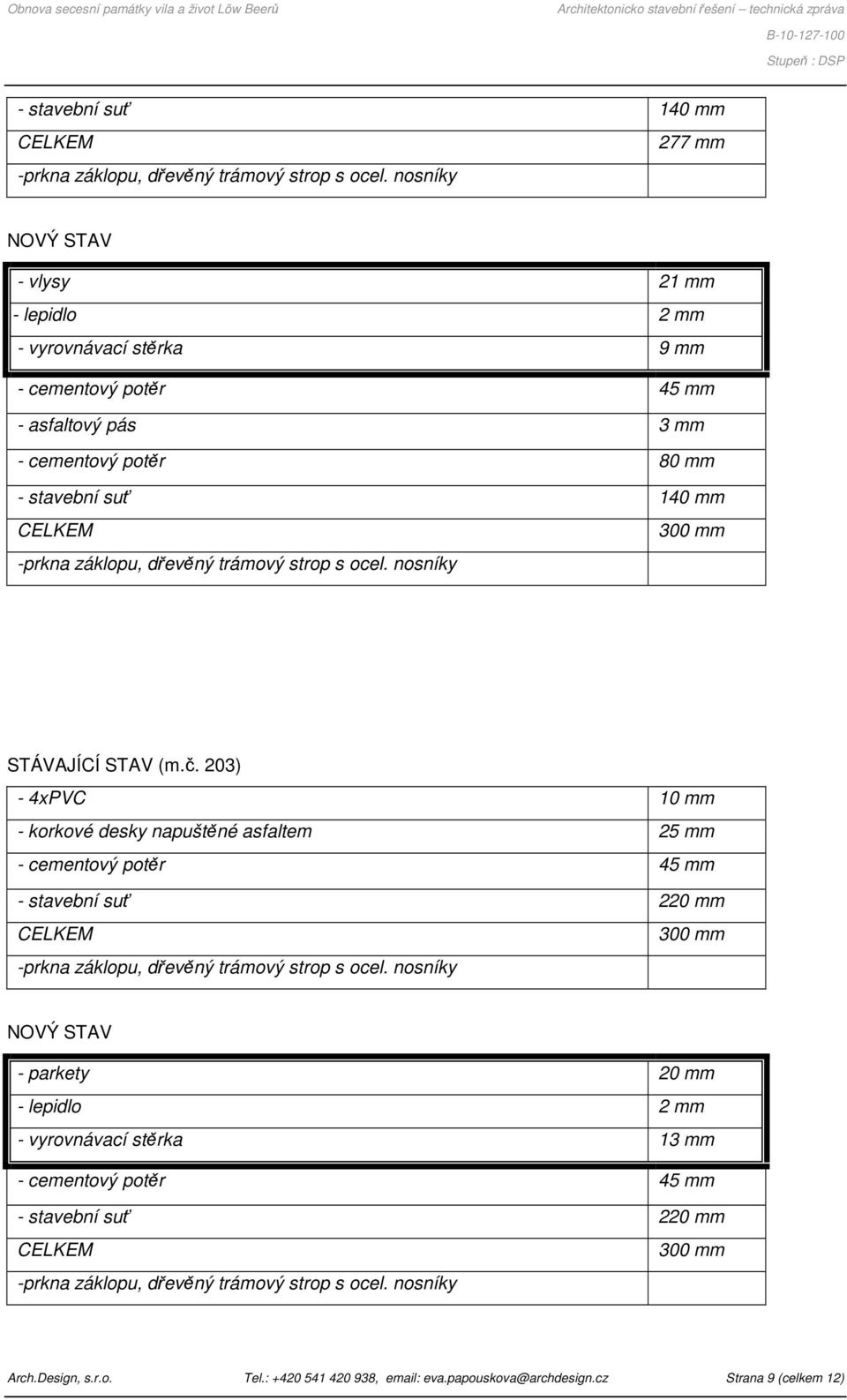

9 - stavební suť 140 mm 277 mm -prkna záklopu, dřevěný trámový strop s ocel. nosníky NOVÝ STAV - vlysy 21 mm - lepidlo 2 mm - vyrovnávací stěrka 9 mm - cementový potěr 45 mm - asfaltový pás 3 mm - cementový potěr 80 mm - stavební suť 140 mm 300 mm -prkna záklopu, dřevěný trámový strop s ocel. nosníky STÁVAJÍCÍ STAV (m.č. 203) - 4xPVC 10 mm - korkové desky napuštěné asfaltem 25 mm - cementový potěr 45 mm - stavební suť 220 mm 300 mm -prkna záklopu, dřevěný trámový strop s ocel. nosníky NOVÝ STAV - parkety 20 mm - lepidlo 2 mm - vyrovnávací stěrka 13 mm - cementový potěr 45 mm - stavební suť 220 mm 300 mm -prkna záklopu, dřevěný trámový strop s ocel. nosníky Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 9 (celkem 12)

10 Skladba podlahy v 3.NP (krov): STÁVAJÍCÍ STAV - půdovky 55 mm - stavební suť 65 mm - záklop 40 mm - vzduchová mezera (dřevěný trámový strop) 300 mm - podbití 20 mm - rákos + omítka 25 mm 505 mm NOVÝ STAV - půdovky 55 mm - stavební suť 65 mm - záklop 40 mm - foukaná minerální vlna mezi stropní trámy 300 mm - podbití 20 mm - rákos + omítka 25 mm 505 mm Hydroizolace, izolace tepelné Předpokládá se kompletní odizolování objektu podřezáním zdiva s vložením hydroizolační fólie a její napojení na novou vodorovnou hydroizolaci podlah a svislou izolaci stěn. Zateplení objektu nelze vzhledem k charakteru budovy provést, bude zateplen pouze strop 2.NP a to foukanou izolací mezi trámy Okna Repase stávajících truhlářských výrobků, okna dvojitá vč. dřevěného ostění a vnitřních a venkovních rolet a žaluzií Zámečnické a pasířské výrobky - Stávající zámečnické a klempířské výrobky (Zábradlí balkonů a teras, střecha, ocel konzoly,zámečnické truhlíky na květináče ) budou repasovány, popřípadě vyrobeny jejich repliky. Detailní popis úprav bude popsán v detailních výpisech výrobků v dalším stupni PD. - Ve dvorním traktu objektu budou odstraněny neautentické mříže. - Funkčnosti původního kladkostroje ve světlíku budovy bude obnovena na konstrukci bude zavěšen nový lustr osvětlující centrální halu vily. Obnoveny budou také původní čistící lávky ve vodorovné části světlíku. Nad touto částí světlíku bude instalováno zatemnění světlíku s elektrickým pohonem rolety. Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 10 (celkem 12)

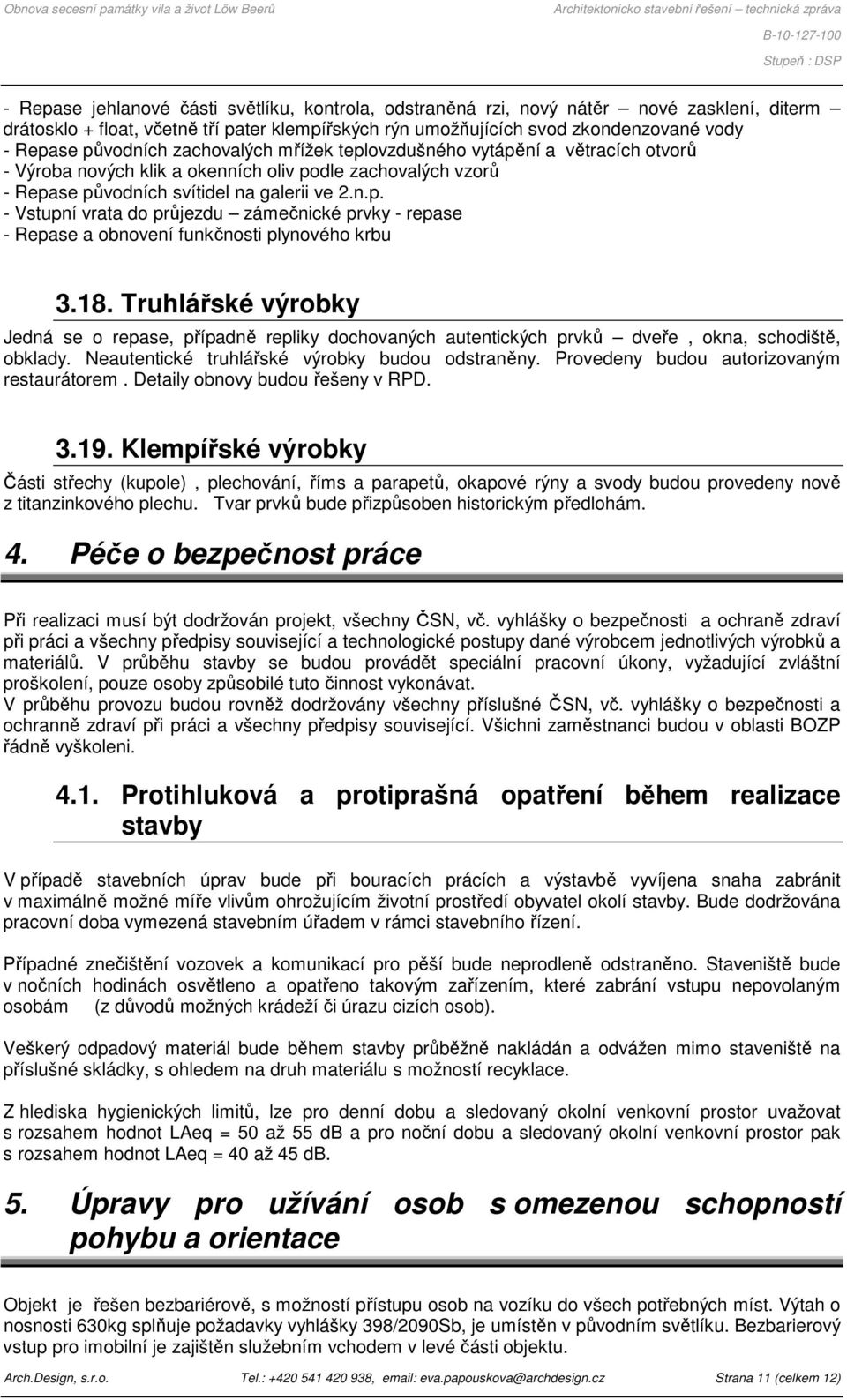

11 - Repase jehlanové části světlíku, kontrola, odstraněná rzi, nový nátěr nové zasklení, diterm drátosklo + float, včetně tří pater klempířských rýn umožňujících svod zkondenzované vody - Repase původních zachovalých mřížek teplovzdušného vytápění a větracích otvorů - Výroba nových klik a okenních oliv podle zachovalých vzorů - Repase původních svítidel na galerii ve 2.n.p. - Vstupní vrata do průjezdu zámečnické prvky - repase - Repase a obnovení funkčnosti plynového krbu Truhlářské výrobky Jedná se o repase, případně repliky dochovaných autentických prvků dveře, okna, schodiště, obklady. Neautentické truhlářské výrobky budou odstraněny. Provedeny budou autorizovaným restaurátorem. Detaily obnovy budou řešeny v RPD Klempířské výrobky Části střechy (kupole), plechování, říms a parapetů, okapové rýny a svody budou provedeny nově z titanzinkového plechu. Tvar prvků bude přizpůsoben historickým předlohám. 4. Péče o bezpečnost práce Při realizaci musí být dodržován projekt, všechny ČSN, vč. vyhlášky o bezpečnosti a ochraně zdraví při práci a všechny předpisy související a technologické postupy dané výrobcem jednotlivých výrobků a materiálů. V průběhu stavby se budou provádět speciální pracovní úkony, vyžadující zvláštní proškolení, pouze osoby způsobilé tuto činnost vykonávat. V průběhu provozu budou rovněž dodržovány všechny příslušné ČSN, vč. vyhlášky o bezpečnosti a ochranně zdraví při práci a všechny předpisy související. Všichni zaměstnanci budou v oblasti BOZP řádně vyškoleni Protihluková a protiprašná opatření během realizace stavby V případě stavebních úprav bude při bouracích prácích a výstavbě vyvíjena snaha zabránit v maximálně možné míře vlivům ohrožujícím životní prostředí obyvatel okolí stavby. Bude dodržována pracovní doba vymezená stavebním úřadem v rámci stavebního řízení. Případné znečištění vozovek a komunikací pro pěší bude neprodleně odstraněno. Staveniště bude v nočních hodinách osvětleno a opatřeno takovým zařízením, které zabrání vstupu nepovolaným osobám (z důvodů možných krádeží či úrazu cizích osob). Veškerý odpadový materiál bude během stavby průběžně nakládán a odvážen mimo staveniště na příslušné skládky, s ohledem na druh materiálu s možností recyklace. Z hlediska hygienických limitů, lze pro denní dobu a sledovaný okolní venkovní prostor uvažovat s rozsahem hodnot LAeq = 50 až 55 db a pro noční dobu a sledovaný okolní venkovní prostor pak s rozsahem hodnot LAeq = 40 až 45 db. 5. Úpravy pro užívání osob s omezenou schopností pohybu a orientace Objekt je řešen bezbariérově, s možností přístupu osob na vozíku do všech potřebných míst. Výtah o nosnosti 630kg splňuje požadavky vyhlášky 398/2090Sb, je umístěn v původním světlíku. Bezbarierový vstup pro imobilní je zajištěn služebním vchodem v levé části objektu. Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 11 (celkem 12)

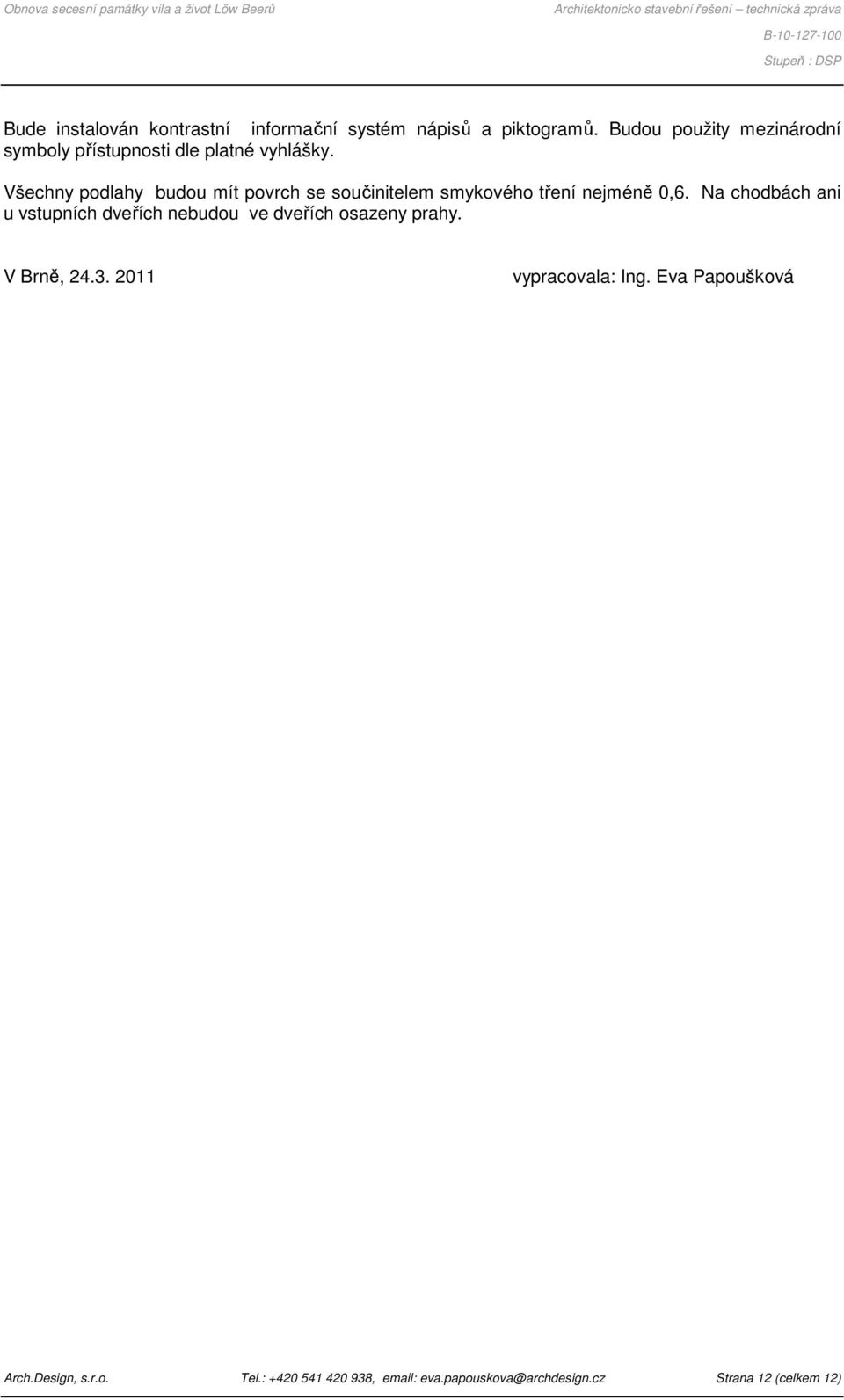

12 Bude instalován kontrastní informační systém nápisů a piktogramů. Budou použity mezinárodní symboly přístupnosti dle platné vyhlášky. Všechny podlahy budou mít povrch se součinitelem smykového tření nejméně 0,6. Na chodbách ani u vstupních dveřích nebudou ve dveřích osazeny prahy. V Brně, vypracovala: Ing. Eva Papoušková Arch.Design, s.r.o. Tel.: , eva.papouskova@archdesign.cz Strana 12 (celkem 12)
