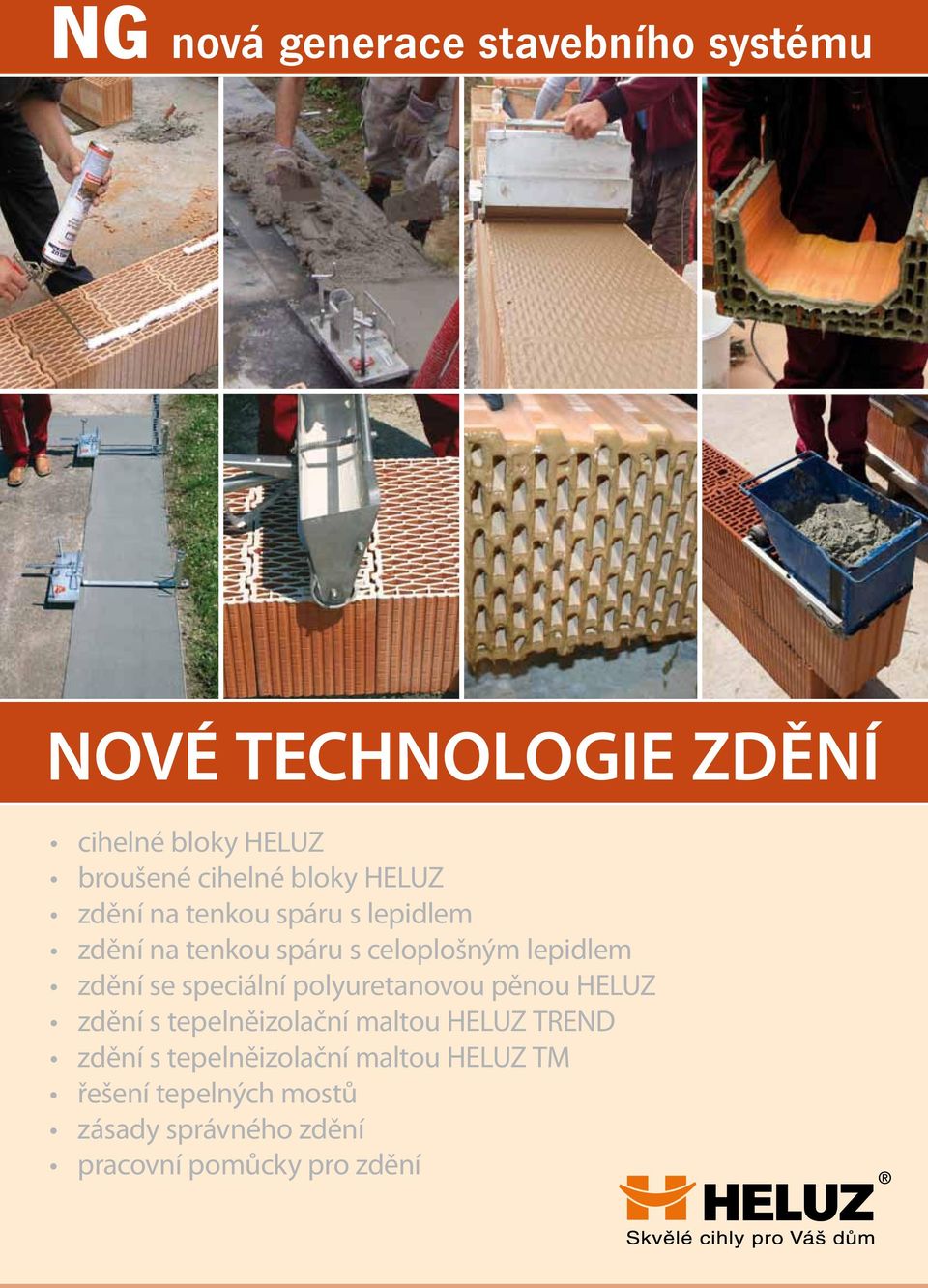

1 NG nová generace stavebního systému NOVÉ TECHNOLOGIE ZDĚNÍ cihelné bloky HELUZ broušené cihelné bloky HELUZ zdění na tenkou spáru s lepidlem zdění na tenkou spáru s celoplošným lepidlem zdění se speciální polyuretanovou pěnou HELUZ zdění s tepelněizolační maltou HELUZ TREND zdění s tepelněizolační maltou HELUZ TM řešení tepelných mostů zásady správného zdění pracovní pomůcky pro zdění

2 Proč stavět z cihelných bloků HELUZ Cihelný dům Šumperk Výhody stavění z cihel HELUZ 1. Nízkoenergetický a pasivní dům bez zateplení. 2. Šetří náklady na vytápění - díky výborným tepelněizolačním vlastnostem cihelných bloků, eliminací tepelných mostů a systémovým řešením detailů, získáte výrazné snížení provozních nákladů. 3. Zdravé a komfortní bydlení - schopnost cihelného materiálu přijímat a uvolňovat vlhkost (propouštět vodní páru difúzí) zajišťuje bezproblémové zvládání kolísání vlhkosti vzduchu v obytných místnostech a snižuje možnost vzniku plísní. 4. Vysoká pevnost cihelných bloků - cihelné bloky dosahují pevnost 8 až 15 MPa, což umožňuje výstavbu vícepodlažních objektů. 5. Akumulační schopnost cihelného materiálu - zabraňuje rychlým změnám vnitřní teploty. Postupné přijímání a uvolňování tepla má příznivý vliv na tepelnou pohodu v obytné místnosti. 6. Rychlé a jednoduché stavění = hrubá stavba už za týden - nové způsoby zdění snižují spotřebu malty a zvyšují rychlost zdění. Bytový dům České Budějovice 7. Zákaznický servis - rádi Vám připravíme cenovou nabídku, poradíme s výběrem materiálu a také pomůžeme založit první řadu z broušených cihel. Naše nabídka služeb je mnohem širší, a proto neváhejte a o všech službách se informujte na bezplatné infolince

3 Co jste nevěděli o společnosti HELUZ Cihelný dům Pelhřimov Víte, že společnost HELUZ s tradicí výroby cihel již od roku 1876 je ryze česká firma, která byla založena již v roce 1992? společnost HELUZ otevřela v roce 2009 jeden z nejmodernějších výrobních závodů v Evropě? tepelnětechnické parametry nejčastěji používaného cihelného bloku šířky 44 cm představují 17 cm tepelné izolace? zdivo tloušťky 44 cm z cihelných bloků HELUZ THERMO STI 44 má stejné tepelněizolační vlastnosti jako cca 3,5 m tlusté zdivo z tradičních plných cihel? zdivo tloušťky 36,5 cm již splňuje parametry úsporných domů a zdivo tloušťky 38 cm nízkoenergetických domů? na instruktážním DVD nalezenete podrobně zpracovaný návod jak zdít z broušených cihel? Kostel Ducha Svatého Ostrava - Zábřeh 3

4 Broušené cihly HELUZ Broušené cihly se od klasických cihelných bloků liší tím, že se vyrobí vyšší a ložné plochy se po vypálení zabrousí do roviny brusnými kotouči. Jejich finální výška je 249 mm oproti výšce klasických cihel 238 mm. Díky vysoké přesnosti vodorovné ložné plochy broušených cihel se zdění provádí na speciální lepidla nebo na polyuretanovou pěnu. Výška maltového lože je snížena z klasických 12 mm na 1 mm a přesto je stále zachováno zdění ve výškovém modulu 250 mm. Nové technologie zdění I tradiční pracovní postup jako je zdění, díky novým technologiím a materiálům, získává zcela jiný rozměr. Na následujících stránkách vám představujeme technologie zdění broušených cihel. Jedinečný způsob aplikace, možnost zdění i za nízkých teplot a jednoduchá příprava malt nejen že zrychlují zdění, ale i šetří náklady na výstavbu. Podrobné informace, jak zdít z broušených cihel, jsme pro Vás připravili na instruktážním DVD. Proč volit broušené cihly HELUZ snadné a rychlé nanášení malty, rychlé ukládání cihelných bloků - hrubá stavba již za týden, nižší spotřeba malty - tloušťka maltové spáry je pouze 1 mm, snížení počtu tepelných mostů a zlepšení tepelně- izolačních vlastností zdiva, nízká vlhkost hotového zdiva. 4

5 Přehled broušených cihel HELUZ Rozměry a technické údaje broušených cihel označení výrobku rozměry D/Š/V tepelná součinitel prostupu tepla U [W/m 2 K] vodivost λ U tepelný odpor R [m 2 K/W] mm W/mK U R HELUZ FAMILY 50 broušená 500 x 247 x 249 0,085 0,15 6,30 HELUZ FAMILY 44 broušená 440 x 247 x 249 0,085 0,17 5,59 HELUZ FAMILY 38 broušená 380 x 247 x 249 0,085 0,20 4,87 U (R) Hodnoty při praktické vlhkosti s vnější tepelněizolační omítkou tl. 30 mm (λ 0,10 W / mk) + 5 mm štukové a vnitřní VC omítky tl. 10 mm HELUZ THERMO STI 49 broušená 490 x 247 x 249 0,105 0,19 4,77 HELUZ THERMO STI 44 broušená 440 x 247 x 249 0,105 0,21 4,50 HELUZ PLUS 44 broušená 440 x 247 x 249 0,130 0,26 3,67 HELUZ STI 40 broušená 400 x 247 x 249 0,105 0,23 4,11 HELUZ PLUS 40 broušená 400 x 247 x 249 0,130 0,28 3,35 HELUZ STI 38 broušená 380 x 247 x 249 0, 105 0,24 3,92 HELUZ PLUS 38 broušená 380 x 247 x 249 0,130 0,30 3,20 HELUZ STI 36,5 broušená 365 x 247 x 249 0,105 0,25 3,77 HELUZ PLUS 36,5 broušená 365 x 247 x 249 0,130 0,31 3,08 HELUZ STI 30 broušená 300 x 247 x 249 0,105 0,30 3,14 HELUZ PLUS 30 broušená 300 x 247 x 249 0,130 0,36 2,57 HELUZ STI 25 broušená 250 x 247 x 249 0,105 0,35 2,65 U (R) Hodnoty při praktické vlhkosti s vnější tepelněizolační omítkou HELUZ Supertherm TO tl. 30 mm (λ 0,15 W / mk) + 5 mm štukové a vnitřní VC omítky tl. 10 mm HELUZ 24 broušená 240 x 372 x 249 0,86 0,90 HELUZ 20 broušená 200 x 497 x 249 0,99 0,75 HELUZ 17,5 broušená 175 x 497 x 249 1,13 0,63 HELUZ 14 broušená 140 x 497 x 249 1,31 0,53 HELUZ 11,5 broušená 115 x 497 x 249 1,49 0,45 HELUZ 8 broušená 80 x 372 x 249 1,53 0,39 U (R) Hodnoty při praktické vlhkosti bez omítek 5

6 Založení zdiva z broušených cihelných bloků HELUZ obr. 1 obr. 2 Výškové zaměření základové desky a připravenost stavby je velmi důležité pro správné založení první vrstvy zdiva. Nejdříve výškově zaměříme pomocí nivelačního přístroje a latě základovou desku v místě budoucích stěn (obr. 1). Tloušťka maltového lože musí být v nejvyšším místě základové desky minimálně 10 mm. První vrstva cihel se zakládá na dokonale rovnou a souvislou vrstvu zakládací malty HELUZ, která nesmí být v žádném případě tenčí než 10 mm (obr. 2). Zdění zahájíme založením rohu podle pravidel skladby rohu pro zeď příslušné šířky (obr. 9 na str. 15). Cihelné bloky na koncích stěny spojíme z vnější strany zdiva napnutou zednickou šňůrou. Podél napnuté šňůry ukládáme cihly do maltového lože shora zasunutím per do drážek. Posouvání cihel po maltovém loži je zakázáno. Polohu cihelných bloků srovnáme gumovou paličkou podle vodováhy a latě. HELUZ malta zakládací Je rychle vytvrzující cementová malta pro dokonalé vyrovnání podkladu při zdění z broušených cihel. obr zakládací malta v hodnotě Kč v ceně cihel, přesné a snadné zdění. dokonale rovná vrstva, použití nivelačních přístrojů. 6

7 Technologie zdění na tenkou spáru K nanášení malty se používají nanášecí válce, které zajistí optimální dávkování a rozprostření malty. Vhodný válec zvolíme podle šířky stěny a vybraného typu malty. Před nanášením pojiva je nezbytné očistit ložnou spáru od malty a úlomků cihel. Při teplotách nad 10 C doporučujeme cihly navlhčit. HELUZ lepidlo se nanáší v tloušťce 1 mm a pokrývá pouze žebra cihel, dutiny v cihlách nejsou překryty (obr. 4 ). Posouvání cihel po nanesené vrstvě malty (lepidla) je zakázáno. obr. 4 Zdění namáčením cihel Nanášení tenkovrstvého lepidla je možné také provádět namáčením cihel. Při namáčení cihel do malty se spodní ložná plocha cihly ponoří rovnoměrně do malty pro tenké spáry do hlouby max. 5 mm (obr. 5 a 6). Tak zůstane na tvarovce správné množství lepidla (cca 1 mm) a jsou pokryta pouze žebra cihel. Namočená cihelná tvarovka se usadí ihned na své místo ve zdivu a posouvání cihel po nanesení lepidla je zakázáno. HELUZ lepidlo Tato malta (lepidlo) je určená pro tenkou spáru při rovinném zdění. Nanáší se pouze na žebra broušených cihelných tvarovek. obr lepidlo v ceně cihel, rychlé, snadné zdění, nejlevnější způsob zdění. dokonale rovná vrstva, krátký korekční čas, posouvání cihel po nanesení lepidla zakázáno. obr. 6 7

8 Technologie zdění na tenkou spáru s celoplošným lepidlem HELUZ celoplošné lepidlo se nanáší v tloušťce 3 mm pomocí nanášecího válce (obr. 7) tak, aby překrývala celoplošně i dutiny cihelných tvarovek (str. 8). Po osazení cihly do maltového lože dojde ke stlačení malty a konečná tloušťka spáry je pak rovněž 1 mm. Tvarovka musí být osazena do max. 8 minut po nanesení malty a po tuto dobu ji lze lehce upravovat do požadované roviny. HELUZ celoplošné lepidlo Malta (lepidlo) je určena pro celoplošnou tenkou spáru a celoplošně zakrývá ložnou spáru cihelného zdiva při rovinném zdění. Zdivo vyzděné na celoplošnou tenkovrstvou maltu HELUZ vykazuje až o 30% vyšší pevnsot v porovnání se zdivem vyzděným na tenkou spáru. obr. 7 obr nejlepší parametry zdiva, malta je zahrnuta v ceně cihel, vysoké tepelnětechnické parametry, prodlužuje korekční čas, po který je možné cihelný blok po jeho uložení do zdiva upravovat do požadované polohy, vysoká pevnost zdiva až 1,9 MPa. dokonale rovná vrstva, dražší způsob zdění, nutný nanášecí válec. 8

9 Zdění na polyuretanovou pěnu HELUZ Další možností zdění z broušených cihel je lepení na speciální polyuretanovou pěnu Heluz. Jedná se o bezcementové lepidlo určené výhradně pro lepení broušených cihel. Nanášení pěny se provádí pomocí aplikační pistole (obr. 9). Usazení broušené cihly je nutné uskutečnit do 3 minut po nanesení pěny a s usazenou cihlou se již dále nesmí manipulovat (obr. 10). Na ložnou spáru se nanáší jeden (do šířky zdiva140 mm) nebo dva pruhy pěny (pro širší zdivo) o Ø 2 cm a asi 5 cm od okraje cihly. obr. 9 HELUZ pěna Je bezcementové lepidlo s extrémně silnou lepivostí, určené výhradně pro lepení přesně broušených cihel. Nedochází k přenášení vlhkosti z pojiva do cihel a to umožňuje zdění i při nízkých teplotách, a to až do -10 C. + - pěna je již v ceně broušených cihel, minimální čas na přípravu pojiva, rychlý způsob zdění, na stavbě nepotřebujete elektrickou energii a vodu, HELUZ pěna umožňuje zdění až do -10 C. nižší pevnost zdiva, není možná manipulace již s usazenou cihlou. obr. 10 9

10 Zdění vnitřních nosných zdí a příček obr. 11 Zdění vnitřních nosných zdí a příček Vnitřní nosné zdi a příčky z broušených cihel začínáme vyzdívat také na dokonale rovnou a souvislou vrstvu zakládací malty. Při zdění pak cihly do malty pro tenké spáry namáčíme nebo použijeme vhodný nanášecí válec. Nanášení tenkovrstvého lepidla je možné také provádět namáčením cihel. Při namáčení cihel do malty se spodní ložná plocha cihly ponoří rovnoměrně do malty pro tenké spáry do hlouby max. 5 mm (obr. 11). Tak zůstane na tvarovce správné množství lepidla (cca 1 mm) a jsou pokryta pouze žebra cihel. Namočená cihelná tvarovka se usadí ihned na své místo ve zdivu a posouvání cihel po nanesení lepidla je zakázáno. Svislou spáru v místě napojení stěn promaltujeme, cihly namaltujeme z boku a přisadíme ke stávající zdi. Napojení nosných zdí a příček se provádí pomocí plochých kotev z nerezové oceli, které vložíme v průběhu zdění, v místě napojení vnitřní nosné zdi do každé druhé ložné spáry (obr. 12). obr. 12 Důležité: Před nanášení lepidla je nezbytné očistit ložnou spáru. Při teplotách nad 10 C doporučujeme cihly navlhčit. 10

11 HELUZ TREND klasika s inovací Novinka tepelněizolační malta HELUZ TREND a cihla HELUZ TREND je určená pro všechny zastánce klasického zdění. Novinka společnosti HELUZ se kterou se nemusíte učit nic nového a navíc ušetříte maltu, protože dochází ke snížení výšky maltovacího lože z běžných 12 mm na 5 mm (maltuje se 6 mm) při zachování výborných tepelněizolační vlastností a pevnosti zdiva. Rozměry a technické údaje označení výrobku rozměry D/Š/V mm tepelná vodivost λ U W/mK tepelný odpor R [m 2 K/W]/ součinitel prostupu tepla U [W/m 2 K] R 1 R 2 R 3 U 1 U 2 U 3 HELUZ TREND x 440 x 238 0,105 4,47 0,22 4,26 0,23 4,47 0,22 HELUZ TREND x 380 x 238 0,105 3,86 0,25 3,68 0,26 3,89 0,25 U 1 (R 1 ) Hodnoty v suchém stavu bez omítek U 2 (R 2 ) Hodnoty při praktické vlhkosti bez omítek U 3 (R 3 ) Hodnoty při praktické vlhkosti s vnější tepelněizolační omítkou HELUZ Supertherm TO + tl. 30 mm (λ 0,15 W / mk) + 5 mm štukové a vnitřní VC omítky tl. 10 mm HELUZ TREND tepelněizolační malta Malta HELUZ TREND obsahuje podpůrné zrno, které zabraňuje sesedání malty a díky obsahu expandovaného perlitu je vzdušná a lehká. Svými tepelnětechnickými parametry (λ = 0,15 W/m²K) je vhodná pro použití tam, kde je potřeba zlepšit tepelněizolační vlastnosti zdiva. Proč volit cihly HELUZ TREND? 50 % úspora malty oproti klasickém způsobu zdění, malta HELUZ TREND má výborné tepelněizolační vlastnosti (λ = 0,15 W/mK) *, díky obsahu perlitu v tepelněizolační maltě, dochází k eliminaci tepelného mostu v ložné spáře. * součinitel tepelné vodivosti (W/mK) 11

12 Klasické zdění s použitím tepelněizolační malty obr. 1 obr. 2 Důležité pokyny pro klasické zdění z cihelných bloků HELUZ PLUS a HELUZ STI 1. Před začátkem zdění je důležité si zkontrolovat rovnost podkladu. Případné nerovnosti vyrovnáme maltou. 2. Pásy vodorovné izolace proti vlhkosti pokládáme pod budoucí zeď v šířce o 150 mm větší než bude šířka obvodové zdi. 3. Pro rovnoměrné nanášení malty na ložné spáry zdiva doporučujeme použít maltovací truhlík HELUZ (obr.1). 4. Cihelné bloky vždy srovnáme vodorovně a svisle do roviny. Dbáme přitom na správnou orientaci systému per a drážek v délce stěny. Pro zdění rohů a ostění využijeme doplňkových cihel. 5. Maltu naneseme na ložnou plochu mezi cihelnými bloky na konci stěn. Maltové lože bude stejné šířky jako je tloušťka zdi a bez přerušení. 6. Při vyzdívání je důležitá správná konzistence malty, která nesmí stékat do otvorů ve spodní vrstvě (obr. 2). 7. Při vyzdívání stále kontrolujeme správnou polohu a napnutí zednické šňůry (obr. 3). Svislost zdiva průběžně kontrolujeme pomocí vodováhy či olovnice a výšku vrstev zdiva latí pro kontrolu délkového a výškového modulu. Polohu vyzdívaných cihelných bloků srovnáváme gumovou paličkou podle vodováhy a latě. obr. 3 Důležité: Zdění by se mělo provádět při teplotě +5 až +30 C. Při teplotách nižších než +5 C je zdění zakázáno. Zdicí prvky nesmí být namrzlé, zaprášené, mastné nebo jinak znečištěné. 12

13 Řešení tepelných mostů z cihelných bloků HELUZ Snížení tepelných ztrát první vrstvy zdiva Místem, kde nejčastěji dochází k výrazným tepelným ztrátám, je přechod zdiva a betonového základu. Řešením je vysypání první vrstvy zdiva tepelněizolačním materiálem hydrofobizovaným expandovaným perlitem pojení hydroizolace o zrnitosti 0,0 1,0 mm nebo drceným polystyrénem HELUZ R. Pro snadné a rychlé vyplnění dutin perlitem je vhodné použít maltovací přípravek HELUZ (obr. 4). Aby se perlit při vyplňování dutin nevysypával ze svislých spár mezi cihlami, je vhodné tyto spáry zdiva utěsnit např. lepidlem pro tenké spáry (obr. 5). Při zdění na HELUZ lepidlo pro tenkou spáru cihly v druhé vrstvě nad vrstvou zdiva s perlitem do malty namáčíme, při použití HELUZ lepidla pro celoplošnou tenkou spáru použijeme nanášecí válec. Případnou vodu, která neodtekla ze základní desky nebo stropu je nutné ze stavby vymést. Při založení stavby z broušených cihel je z tloušťky zakládací malty patrné, kde je nejnižší místo desky nebo stropu. V tomto místě (označeno oranžovou šipkou na obr. 5) je vhodné maltu přerušit, aby vznikl kanálek, kterým může voda ze stavby odtékat. obr. 4 obr. 5 zdivo HELUZ cihla HELUZ vysypaná hydrofobizovaným perlitem (drceným polystyrénem) přerušuje tepelný tok ve svislém směru Detail č. 1 tepelný tok betonový potěr izolace hydroizolace betonový základ Důležité: Zdivo je nutné chránit před povětrnostními vlivy, především proti srážkové vodě, proto doporučujeme, aby hydroizolace první vrstvy byla provedena tak, jak je patrné z detailu č

14 Řešení tepelných mostů z cihelného systému HELUZ Použitím systémového řešení cihelných bloků, tzn. se všemi doplňkovými cihlami, dojde k výrazné eliminaci tepelných mostů v nekritičtějších místech stavby ostění oken, dveří a vazba rohů zdiva. obr.7 obr. 8 Řešení tepelných mostů kolem rámů oken a dveří Z důvodů eliminace tepelných mostů kolem rámů oken a dveří se parapety a ostění otvorů vyzdívají pomocí cihel krajových a krajových polovičních s kapsou pro vložení izolantu, který přeruší tepelný most kolem rámů oken či zárubní dveří. V parapetní vrstvě cihlu ukládáme do lože z tepelněizolační malty HELUZ TM otočenou na bok tak, aby kapsa pro vložení izolantu směřovala nahoru (obr. 7). Ostění otvoru zdíme takovým způsobem, aby cihly krajové a krajové poloviční byly převázány. V parapetu i ostění otvoru vznikne drážka. Do ní vložíme pruhy extrudovaného polystyrénu, který bude plynule navazovat na tepelnou izolaci překladu (obr. 8). Řešení tepelného mostu rohu zdiva Zdění rohu se provádí dle pravidel skladby rohu pro zeď příslušné šířky. Na obrázku č. 9 je vidět vzorový příklad vazby rohu pro obvodové stěny tloušťky 440 mm. Rohovou vazbu vyzdíme pomocí cihel rohových a krajových polovičních. Kapsu v cihle krajové poloviční vyplníme tepelněizolační maltou. obr. 9 14

15 Zásady správného zdění z cihelného systému HELUZ Převazba zdiva Pro vlastnosti zdiva ze statického hlediska je velmi důležitá jeho převazba ve vrstvách. U cihelných bloků o modulové výšce 250 mm musí být minimální převázání mm. Vzhledem k rozměrům cihelných bloků HELUZ vychází při dodržení doporučeného půdorysného modulu. Snadné řezání a vytváření instalačních drážek Pokud nelze vyzdít stěnu v násobku délkových modulů cihel, je potřeba cihelné bloky řezat. Snadné řezání lze provádět na stolních a okružních pilách, ručními elektrickými pilami řetězovými či s protiběžnými listy nebo ruční pilou HELUZ. U cihel upravených řezem vyplníme svislou spáru ve zdivu tepelněizolační maltou HELUZ TM. Provádění instalačních otvorů a drážek Pro rychlé a méně pracné vytváření instalačních drážek a otvorů pro zabudování přístrojových krabic doporučujeme použít elektrickou drážkovačku a kruhový děrovač. Důležité: Při zdění při teplotách nad 10 C je nutné je podklad před nanášením pojiva navlhčit vodou, nejlépe rozprašovačem. Zdivo je nutné chránit před povětrnostními vlivy zakrytím nepromokavým materiálem. Před nanášením pojiva je nezbytné očistit ložnou spáru, aby se malta spojila s cihlou. 15

16 Pracovní pomůcky pro zdění Pracovní pomůcky pro broušené zdivo Nanášecí válec lepidla Nanášecí válec celoplošného lepidla Vyrovnávací souprava Vyrovnávací souprava HELUZ LIGHT Nivelační souprava a lať Stativ Aplikační pistole Nádoba na míchání Míchadlo 16

17 Pracovní pomůcky pro zdění Pracovní pomůcky Maltovací truhlík HELUZ Maltovací truhlík TREND Kotva z nerezové oceli Elektrická frézka pro řezání instalačních otvorů Kruhový děrovač pro vy vrtání otvoru pro elektroinstalační krabice Elektrická pila HELUZ Ruční pila HELUZ Kotoučová pila HELUZ Pila HELUZ REUL 525 Pila HELUZ REUL 525 pro suchý řez na cihly a na řezání otvorů ve stěnách 17

18 Energetický průkaz budovy Porovnání tepelných parametrů Energetický průkaz budovy ZDARMA Zajistíme Vám zpracování energetického průkazu budovy, který se vyhotovuje u nových staveb a rekonstrukcí. Energetický průkaz budovy vyhodnotí roční potřebu energie na vytápění, přípravu teplé vody, chlazení, větrání. Energetický průkaz budovy je zpracován na základě zálohy Kč, která je vratná při odběru uceleného systému HELUZ. v případě zájmu nás kontaktujte na bezplatané lince nebo na tel: , u. projekty@heluz.cz. PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY pasivní domy nízkoenergetické domy energeticky úsporné domy A B C D E F G NG CIHELNÝ SYSTÉM NOVÉ GENERACE zákaznické linka: , zákaznická linka: , Porovnání tepelných parametrů a výpočet úspory tepla pro obvodové zdivo Rok předpokládaná cena energií v budoucích letech Kč/KWh tepelné úspory vyjádřené v Kč/100 m 2 zdiva při rozdílu U o 0,01 W/m 2 K , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

19 Porovnání tepelných parametrů z cihelného systému HELUZ Příklad zjednodušené formy výpočtu porovnání cihel: a) PLUS 44 broušená s celoplošným lepidlem - původní sortiment b) FAMILY 44 broušená s celoplošným lepidlem - nový navrhovaný sortiment Zjednodušená forma výpočtu: vnitřní teplota 20 C, venkovní teplota 0 C, rozdíl teplot ΔT = 20 K, topné období Δτ 1/2 roku tj. 182,5 dne, plocha obvodové zdi 100 m 2, cena v daném roce 3,60 Kč/kWh, rozdíl hodnot součinitele prostupu tepla U porovnávaných stěn je ΔU = 0,01 W/m 2 K. vzorec: Q = ΔU x ΔT x Δτ = 0,01 x 20 x 182,5 x 24 x 60 x 60 = J/m 2 Q = / = 0,876 kwh/m 2 tepelná úspora na 1 m 2 při zlepšení U o 0,01; 0,876 kwh x 3,60 = 3,1536 Kč = ΔU 0,01 W/m 2 K tepelná úspora na 100 m 2 při zlepšení U o 0,01; 3,1536 x 100 = 315,36 Kč Důležité: Zlepšení součinitele prostupu tepla U o 0,01 [W/m 2 K] představuje úsporu na teple 0,876 kwh/m 2 plochy obvodového zdiva za zvolené období. porovnávané cihly PLUS 44 broušená s celoplošným lepidlem FAMILY 44 s celoplošným lepidlem rozdíl porovnávaných cihel převod hodnoty λ na tepelný odpor R [m 2 K/W] 1) R = d/λ = 0,44 / 0,128 R = d/λ = 0,44 / 0,083 Δ λ 0,045 tepelný odpor R [m 2 K/W] 3,45 5,27 Δ R 1,82 převod hodnoty R na součinitel prostupu tepla U [W/m 2 K] U =1/(R+0,168) = 0,28 U =1/(R+0,168) = 0,18 Δ U 0,10 předpokládaná úspora ΔU 0,10 W/m 2 K za 10 let bydlení předpokládaná úspora ΔU 0,10 W/m 2 K za 20 let bydlení předpokládaná úspora ΔU 0,10 W/m 2 K za 30 let bydlení tepelná úspora v Kč/100 m 2 za 10 let x Δ U x 100 (3 967 x 0,10 x 100) tepelná úspora v Kč/100 m 2 za 20 let x Δ U x 100 (8 928 x 0,10 x 100) tepelná úspora v Kč/ 100 m 2 za 30 let x Δ U x 100 ( x 0,10 x 100) Kč Kč Kč cena porovnávaných cihel za 100 m 2 v prodejních cenách Kč Kč Kč včetně zakládací malty 2) celková úspora za 30 let při zohlednění rozdílu pořizovacích cen nového navrhovaného sortimentu na 100 m 2 zdiva ÚSPORA Kč 1) Pokud výrobce nedeklaruje tepelný odpor R, ale pouze hodnotu λ, je možné použít uvedený vzorec (d= šířka zdiva) pro výpočet tepelného odporu R. 2) Jako příklad byly vzaty prodejní ceny výrobků HELUZ včetně zakládací malty z internetového obchodu e-cihla ( platné ke dni vydání prospektu včetně 20 % DPH. Pro porovnání cihelných materiálů jsou používány hodnoty U, R případně λ při praktické vlhkosti bez omítek. Praktická vlhkost cihelného zdiva při užívání stavby je max. 1 %. U případného porovnání cihelného zdiva s pórobetonem je nutno vzhledem k výrazně vyšší vlhkosti pórobetonu při užívání stavby až 6 %, používat pro srovnání hodnoty U, R a λ pórobetonu měřené při praktické vlhkosti a nikoli v suchém stavu jak jsou často uváděny. 19

20 Odborná pomoc Nabízíme výpočet materiálové spotřeby, specifikace, kladečské plány, asistenci při založení první vrstvy zdiva, odbornou pomoc a výpočet energetického štítku. Zajišťujeme energetický průkaz od příslušných auditorů v ČR. Potřebné informace nalezenete na Doprava v ČR a SR zdarma Bližší informace o dopravě zdarma naleznete v platném ceníku (obchodní podmínky). Nový výrobní závod v Hevlíně Více informací Podrobné technické informace najdete v technické příručce pro projektanty a stavitele a na instruktážním DVD HELUZ. Řešení detailů hrubé stavby s ohledem na minimalizaci tepelných mostů naleznete v příručce vyhodnocení typických tepelných mostů. Příručku je možné si objednat na ové adrese: marketing@heluz.cz. Cena tištěné verze příručky stojí 190,- Kč ( 7,30,-), CD je za 90,- Kč ( 3,50,-) a zvýhodněný komplet tištěné a elektronické verze za 250,- Kč ( 9,50,-). cihlářský průmysl v. o. s. CZ Dolní Bukovsko 295 České Budějovice, informace pro zákazníky technické informace a poradenství kontaktní místo pro objednávání ČR: tel.: , fax: , info@heluz.cz, zákaznická linka: SR: tel.: , fax: , info@heluz.sk, zákaznická linka: tel.: , mobil: , 412 mobil: 497, kominy@heluz.cz projekt@heluz.cz, projekty@heluz.cz ČR: tel.: , fax: , prodej@heluz.cz SR: tel.: , fax: , predaj@heluz.sk Březen Technické změny vyhrazeny.
