STAVEBNÍ MATERIÁLY 2 1.TRADIČNÍ SORTIMENT CIHEL A TVÁRNIC 2. CIHELNÉ PRVKY PRO SVISLÉ A 3. VODOROVNÉ KONSTRUKCE

Rozměr: px
Začít zobrazení ze stránky:

Download "STAVEBNÍ MATERIÁLY 2 1.TRADIČNÍ SORTIMENT CIHEL A TVÁRNIC 2. CIHELNÉ PRVKY PRO SVISLÉ A 3. VODOROVNÉ KONSTRUKCE"

Transkript

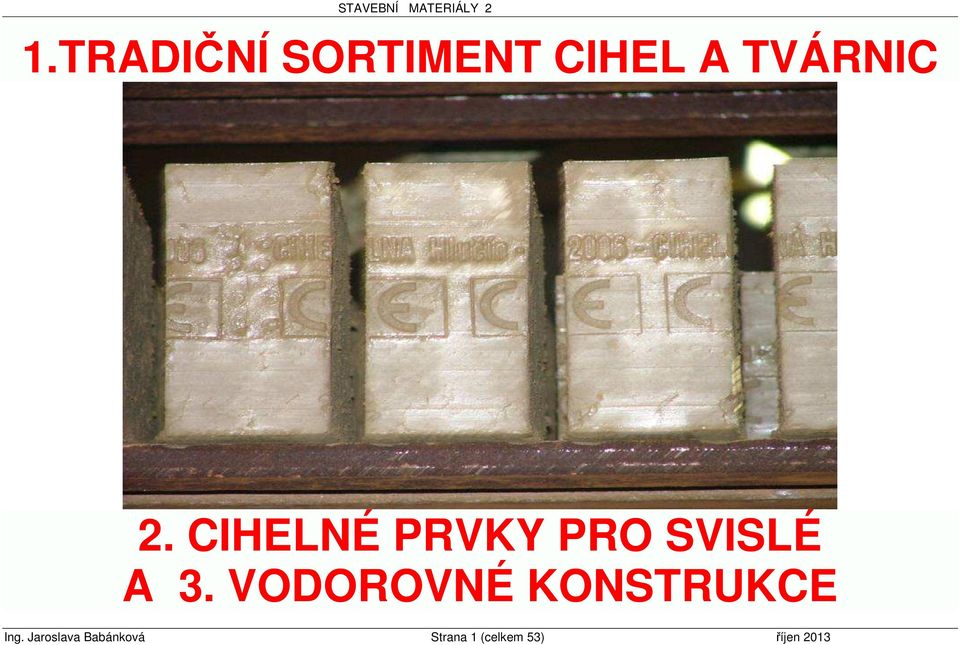

1 1.TRADIČNÍ SORTIMENT CIHEL A TVÁRNIC 2. CIHELNÉ PRVKY PRO SVISLÉ A 3. VODOROVNÉ KONSTRUKCE Ing. Jaroslava Babánková Strana 1 (celkem 53) říjen 2013

2 1.1. CP - KLASICKÁ PLNÁ CIHLA, formáty CP - vf ( velký formát ) CP - mf ( malý formát - německý) výrobní rozměry 290 x 140 x 65 mm výrobní rozměry 240 x 120 x 65 mm modulové rozměry 300 x 150 x 75 mm objem.hmotnost (max.1800 kg/m³); hmotnost 1 kusu (4,7 kg); λ (0,6-0,8 W/mK ) sortiment : CP - tradiční CO - lehčené cihly ( s příměsí lehčiv nebo otvory do 15% ložné plochy) CLP - lícové cihly plné ( bez omítky - režné zdivo ) CLPD - dtto dělivky jen vnější pohledová část vícevrstvých stěn, obezdívky, např. nadstřešní část komínů, ploty, zahradní zídky, režné pilíře, krby Ing. Jaroslava Babánková Strana 2 (celkem 53) říjen 2013

3 Použití CP: v historii univerzální svislé nosné nosné stěny min tl. 300 mm konstrukce obvodové stěny min tl. 450 mm sloupy 300 x 300 mm dělící konstrukce příčky tl. 100, 150 mm vodorovné klenby placky do cihelných pásů nosné konstrukce překlady rovné s páskovou ocelí valené mezi ocelové válcované I profily valené klenebné - vzepětí < 50 mm dnes rekonstrukce vnitřní nosná část vícevrstvých obvodových stěn, příčky, sloupy izolační přizdívky suterénů režné zdivo, zdění komínů, ploty Ing. Jaroslava Babánková Strana 3 (celkem 53) říjen 2013

4 PŘÍKLADY POUŽITÍ PLNÝCH CIHEL Přizdívka pro ochranu spodní stavby režné zdivo rekonstrukce Široké použití pří rekonstrukcích Ing. Jaroslava Babánková Strana 4 (celkem 53) říjen 2013

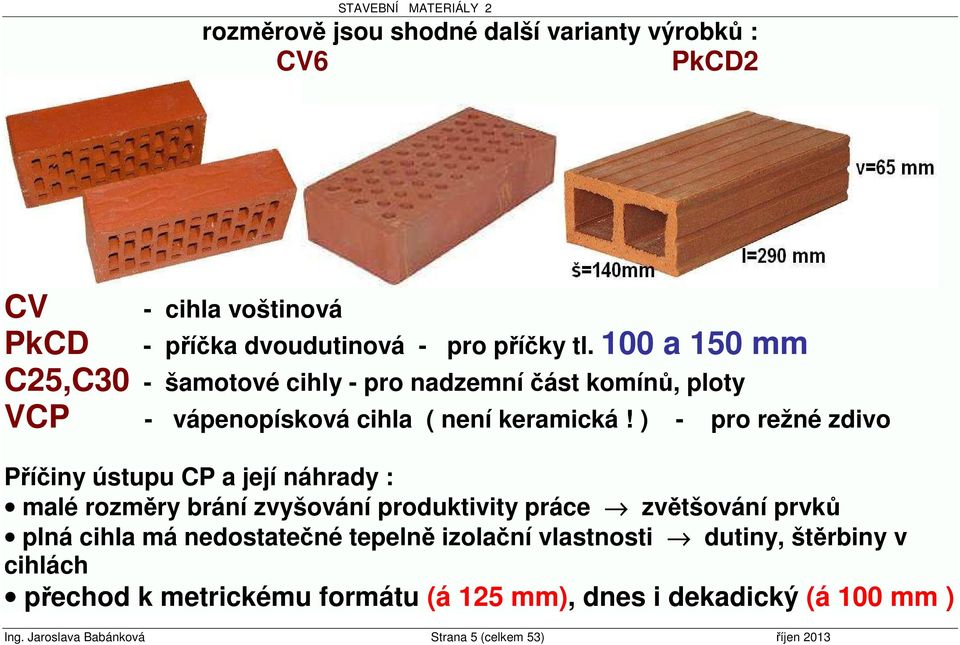

5 rozměrově jsou shodné další varianty výrobků : CV6 PkCD2 CV - cihla voštinová PkCD - příčka dvoudutinová - pro příčky tl. 100 a 150 mm C25,C30 - šamotové cihly - pro nadzemní část komínů, ploty VCP - vápenopísková cihla ( není keramická! ) - pro režné zdivo Příčiny ústupu CP a její náhrady : malé rozměry brání zvyšování produktivity práce zvětšování prvků plná cihla má nedostatečné tepelně izolační vlastnosti dutiny, štěrbiny v cihlách přechod k metrickému formátu (á 125 mm), dnes i dekadický (á 100 mm ) Ing. Jaroslava Babánková Strana 5 (celkem 53) říjen 2013

6 CIHLY DUTÉ, DĚROVANÉ A TVÁRNICE 1.2. CDm - cihla děrovaná metrického formátu výrobní rozměry 240 x 115 x 113 mm (140 mm zvýšená ) modulové rozměry 250 x 125 x 125 mm svislé nosné konstrukce použití : nosné stěny sloupy obvodové stěny min tl. 250 mm min tl. 250 x 250 mm 375 mm (dnes nevyhovuje tepelně!) dělící konstrukce příčky tl. 125 mm dnes vnitřní nosná část vícevrstvých obvodových stěn Ing. Jaroslava Babánková Strana 6 (celkem 53) říjen 2013

7 1.3. TVÁRNICE tradiční cihelné tvárnice pro vnitřní obvodové zdivo bez požadavků na tepelnou izolaci : 3,5 CDm ; CD 29,32,36 ; CD TÝN "inovované" tvárnice pro plášť po r ( tepelný odpor R > 1,0 m²k/w ) : pro jednovrstvé zdivo - CD INA, CD 365, CD 440 pro dvouvrstvé zdivo - CD IVA pro vícevrstvé zdivo - CD IZA současné tvárnice systémů THERM a SUPERTHERM pro vnější tepelně izolační zdivo, nosné zdivo, příčky (viz samostatná část prezentace) Ing. Jaroslava Babánková Strana 7 (celkem 53) říjen 2013

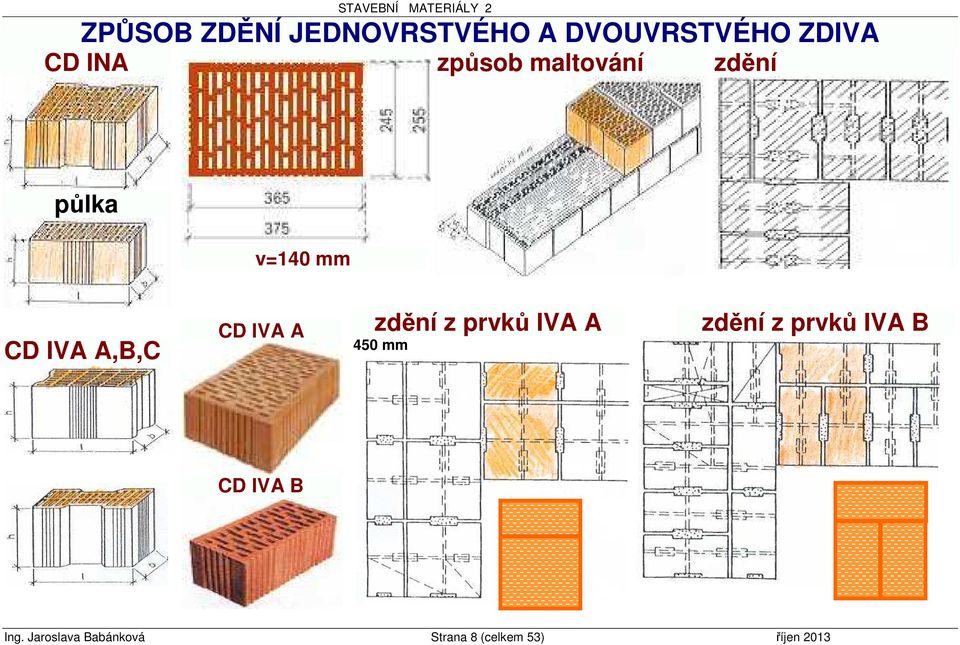

8 ZPŮSOB ZDĚNÍ JEDNOVRSTVÉHO A DVOUVRSTVÉHO ZDIVA CD INA způsob maltování zdění půlka v=140 mm CD IVA A,B,C CD IVA A zdění z prvků IVA A 450 mm zdění z prvků IVA B CD IVA B Ing. Jaroslava Babánková Strana 8 (celkem 53) říjen 2013

9 CIHELNÉ PRVKY PRO SVISLÉ A VODOROVNÉ KONSTRUKCE Ing. Jaroslava Babánková Strana 9 (celkem 53) říjen 2013

10 PŘEHLED VÝROBKŮ CIHELNÝCH SYSTÉMŮ 2. PRVKY PRO SVISLÉ KONSTRUKCE 1. tepelně izolační vnější stěny 2. nosné stěny vnitřní ( nebo vnitřní část vícevrstvých stěn ) 3. příčky 12. režné zdivo Ing. Jaroslava Babánková Strana 10 (celkem 53) říjen PRVKY PRO VODOROVNÉ KONSTRUKCE 4. stropy polomontované 6. překlady 7. překlady roletové 8. věnce 9. stropní panely DOPLŇUJÍCÍ HMOTY 10. izolační omítky 11. izolační malta

11 technické vlastnosti tvárnic pro svislé konstrukce IZOLAČNÍ TVÁRNICE NOSNÉ TVÁRNICE objemová hmotnost kg/m³ 700; 800; ;900;1000;1200 pevnost v tlaku MPa P6 /P8 /P10 /P15 P10 / P15 / P20 součinitel tepelné vodivosti λ W/mK 0,174 0, 23 0,23 0,41 tepelný odpor zdiva m²k/w 4,17 2,0 1,31 0,61 odpor při prostupu tepla U W/m²K 0,23 0,45 0,68 1,9 Ing. Jaroslava Babánková Strana 11 (celkem 53) říjen 2013

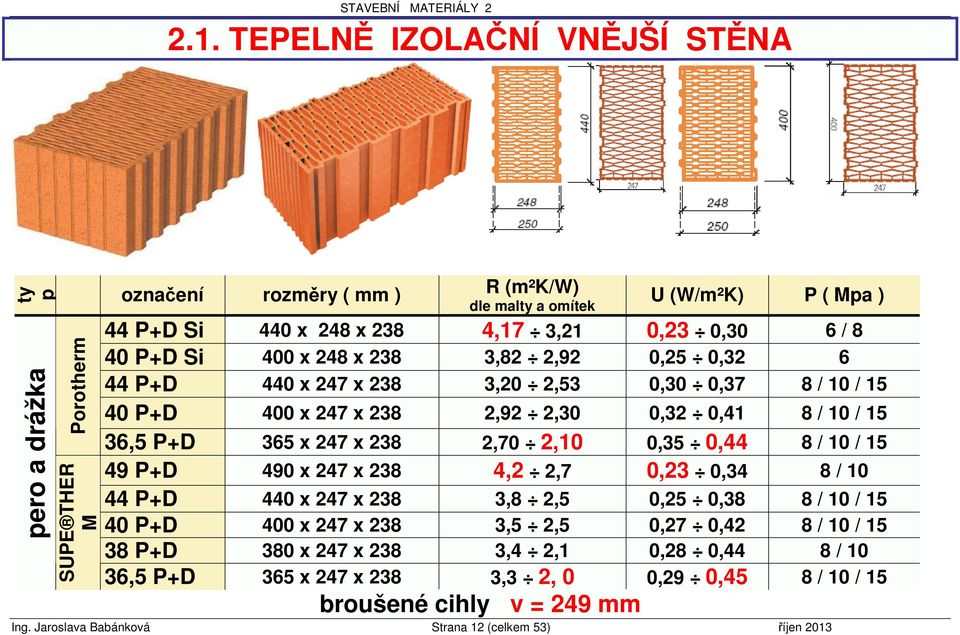

12 2.1. TEPELNĚ IZOLAČNÍ VNĚJŠÍ STĚNA ty p Porotherm pero a drážka SUPE THER M označení rozměry ( mm ) R (m²k/w) dle malty a omítek U (W/m²K) P ( Mpa ) 44 P+D Si 440 x 248 x 238 4,17 3,21 0,23 0,30 6 / 8 40 P+D Si 400 x 248 x 238 3,82 2,92 0,25 0, P+D 440 x 247 x 238 3,20 2,53 0,30 0,37 8 / 10 / P+D 400 x 247 x 238 2,92 2,30 0,32 0,41 8 / 10 / 15 36,5 P+D 365 x 247 x 238 2,70 2,10 0,35 0,44 8 / 10 / P+D 490 x 247 x 238 4,2 2,7 0,23 0,34 8 / P+D 440 x 247 x 238 3,8 2,5 0,25 0,38 8 / 10 / P+D 400 x 247 x 238 3,5 2,5 0,27 0,42 8 / 10 / P+D 380 x 247 x 238 3,4 2,1 0,28 0,44 8 / 10 36,5 P+D 365 x 247 x 238 3,3 2, 0 0,29 0,45 8 / 10 / 15 broušené cihly v = 249 mm Ing. Jaroslava Babánková Strana 12 (celkem 53) říjen 2013

13 ZDIVO Z BROUŠENÝCH CIHEL porovnání výšek přesná spára detail vazby přesné založení první vrstvy nanášecí válec se zásobníkem malty kladení vrstev lepení Ing. Jaroslava Babánková Strana 13 (celkem 53) říjen 2013

14 VÝŠKOVÝ MODULOVÝ RASTR POUŽITÍ SNÍŽENÉHO MODULU ZALOŽENÍ PRVNÍ VRSTVY NEBO DOZDĚNÍ PARAPETU VRSTVOU NÍZKÝCH CIHEL Výškový modul tvárnic therm Výškový modul tvárnic therm broušených Detail sníženého parapetu Ing. Jaroslava Babánková Strana 14 (celkem 53) říjen 2013

15 POHLED NA VNĚJŠÍ STĚNU Z BROUŠENÝCH CIHEL Ing. Jaroslava Babánková Strana 15 (celkem 53) říjen 2013

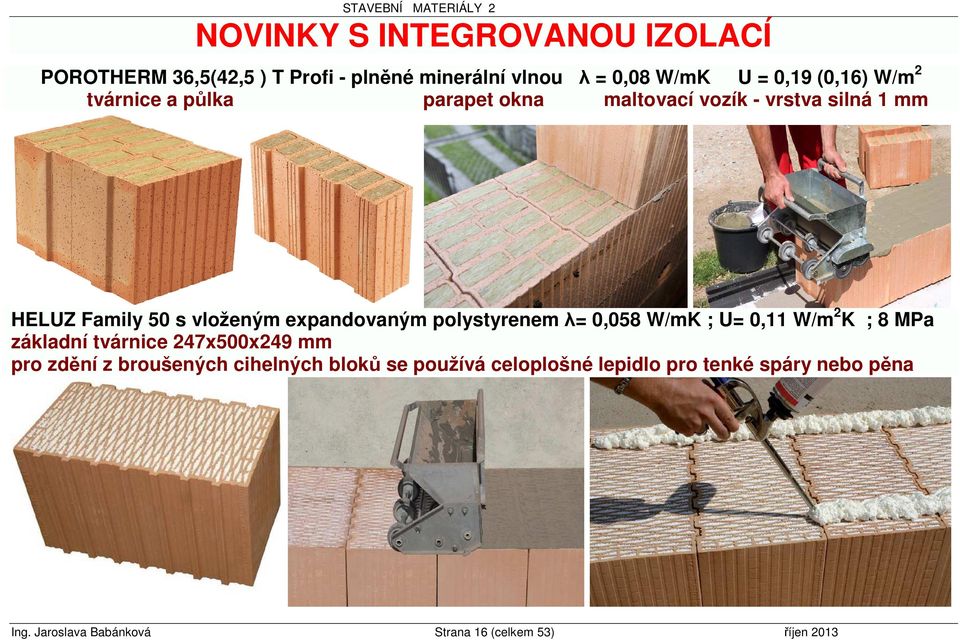

16 NOVINKY S INTEGROVANOU IZOLACÍ POROTHERM 36,5(42,5 ) T Profi - plněné minerální vlnou λ = 0,08 W/mK U = 0,19 (0,16) W/m 2 tvárnice a půlka parapet okna maltovací vozík - vrstva silná 1 mm HELUZ Family 50 s vloženým expandovaným polystyrenem λ= 0,058 W/mK ; U= 0,11 W/m 2 K ; 8 MPa základní tvárnice 247x500x249 mm pro zdění z broušených cihelných bloků se používá celoplošné lepidlo pro tenké spáry nebo pěna Ing. Jaroslava Babánková Strana 16 (celkem 53) říjen 2013

17 PŮLKY tvárnice pro zdění ostění oken a dveří ROHOVÉ vazba rohu STAVEBNÍ MATERIÁLY 2 KE VŠEM TVÁRNICÍM SE VYRÁBĚJÍ KONCOVÉ vazba tepelně izolačního ostění oken a dveří VYROVNÁVACÍ pro dozdívku mimo délkový modul á 250 mm, š = mm NÍZKÉ - 2/3 výšky výrobní výška 155 mm, modul s maltou 167 mm V= 155 mm Ing. Jaroslava Babánková Strana 17 (celkem 53) říjen 2013

18 VAZBA ROHU A OSTĚNÍ VNĚJŠÍ ZDI TL. 490 MM VAZBA ROHU A OSTĚNÍ VNĚJŠÍ ZDI TL.440 MM Ing. Jaroslava Babánková Strana 18 (celkem 53) říjen 2013

19 První vrstva zdiva SUPERTHERM STI a založení rohu Vazba obvodového zdiva SUPERTHERM STI - okenní otvor Vazba obvodového zdiva SUPERTHERM STI vazba rohu Ing. Jaroslava Babánková Strana 19 (celkem 53) říjen 2013

20 dozdění mimo modul á 250 mm použití doplňkových cihel při zdění okenního otvoru Ing. Jaroslava Babánková Strana 20 (celkem 53) říjen 2013

21 2.2. NOSNÁ STĚNA ( pro vnitřní nosné stěny nebo vnitřní nosnou část vrstvených vnějších stěn ) Porotherm označení rozměry ( mm ) R(m²K/W) dle malty a omítek U(W/m²K) P( Mpa ) 30 P+D 300 x 247 x 238 1,31 1,20 0,68 0,73 10/ P+D 240 x 247 x 238 0,62 0,58 1,28 1,34 10/ AKU 300 x 145 x 113 0,42 P20 SUPE THERM 24 AKU 240 x 115 x 113 0,33 P20 30 P+D 300 x 247 x 238 1,1 0,79 20/15/10/8 24 P+D 240 x 372 x 238 0,5 1,5 P15/10/ 8 19 P+D 190 x 495 x 238 0,35 1,93 P15/10/ 8 30AKU P+D 300 x 372 x 238 P15/10 24 AKU 240 x 115 x 113 P25/20/ 15 Ing. Jaroslava Babánková Strana 21 (celkem 53) říjen 2013

22 CIHLY PRO VEDENÍ INSTALACÍ A CIHLY ZVUKOVĚ IZOLAČNÍ 19Q instalační Pohled na vyřezané drážky s instalacemi 36,5 AKU 25 AKU AKU 30 Ing. Jaroslava Babánková Strana 22 (celkem 53) říjen 2013

23 2.3. KERAMICKÉ PŘÍČKY Ing. Jaroslava Babánková Strana 23 (celkem 53) říjen 2013

24 cihelné prvky ( příčkovky ) tradiční : PkCD 2 PkCD 3 Pk- dr Pk- dr 4/33 PkCD 29/6 dvoudutinové 290 x 140 x 65 drážkové příčkovky 390 x 190 x pro zdění příček tl. 100 ; 150 mm se dále mohou použít cihly CP nebo cihly voštinové Ing. Jaroslava Babánková Strana 24 (celkem 53) říjen 2013

25 příčkovky ze sortimentu cihelných systémů : 6,5 P + D 11,5 P + D ( CD Př 11,5 ) 14 nebo 14,5 P + D v = 238,tl = 65,l = 497/372 mm v = 238, tl = 115, l = 497/372 mm v = 238, tl = 145, l = 497/372 mm Ing. Jaroslava Babánková Strana 25 (celkem 53) říjen 2013

26 Vazba rohu příčky tl.100, 125, 150 mm pro zdění příček tl. 125 mm cihly CDm nebo DF a NF formátu ( dle normy DIN ) Ing. Jaroslava Babánková Strana 26 (celkem 53) říjen 2013

27 3.PRVKY PRO VODOROVNÉ KONSTRUKCE Ing. Jaroslava Babánková Strana 27 (celkem 53) říjen 2013

28 STROPY, PŘEKLADY, VĚNCE Ing. Jaroslava Babánková Strana 28 (celkem 53) říjen 2013

29 3.1. S T R O P Y stropní konstrukce (historické kce)- z cihel plných CP- do klenebných pásů Klenba v suterénu ramenát Klenba zrcadlová Klenba valená Klenba necková - nebo zděné do nosníků z válcovaných ocelových profilů I Ing. Jaroslava Babánková Strana 29 (celkem 53) říjen 2013

30 3.1.2 keramický strop polomontovaný vložkový vložky MIAKO (18/45; 19/60; 21/60) pro osovou vzdálenost nosníků á 450, 600 mm. vložky MIAKO - POROTHERM (15/62,5;19/62,5; 23/50 a deska 8/62,5) pro osovou vzdálenost nosníků á 500, 625 mm vložka 15/62,5 19/62,5 23/50 deska 8/62,5 Univerzální vložky (možnost obrátit-na nosníky se šikmými čely) keramobetonový nosník Ing. Jaroslava Babánková Strana 30 (celkem 53) říjen 2013

31 NOSNÍKY : KPZT ( keramobetonové ) do 5,4 m á 450, 600 mm FERT nosník do 6,6 m á 450, 600 mm Ing. Jaroslava Babánková Strana 31 (celkem 53) říjen 2013

32 DELTA (POT) nosníky pro Porotherm á 500, 625 mm Stropní nosníky Kladení vložek na nosníky Pohled do stropní konstrukce na zesílené pole a průvlak Osazení stropu na nosnou zeď Schematický pohled Ing. Jaroslava Babánková Strana 32 (celkem 53) říjen 2013

33 Kladení nosníků STAVEBNÍ MATERIÁLY 2 Pohled ze spodu na podpory Příčné podpory á 1,5m Ing. Jaroslava Babánková Strana 33 (celkem 53) říjen 2013

34 Stavba s vložkovým stropem Ing. Jaroslava Babánková Strana 34 (celkem 53) říjen 2013

35 ŘEZY 6 TLOUŠŤKAMI STOPU Vložka v = 190 mm Vložka v = 150 mm Vložka v = 230 mm tl. stropu 190 ( 210 ) mm... do 5,1 m tl. stropu 230 ( 250 ) mm... do 6,0 m tl. stropu 270 ( 290 ) mm... do 8,0 m Ing. Jaroslava Babánková Strana 35 (celkem 53) říjen 2013

36 3.1.3 keramický strop polomontovaný deskový cihelné stropní desky HURDIS Ing. Jaroslava Babánková Strana 36 (celkem 53) říjen 2013

37 2 druhy: CSD HURDIS I - s rovnými čely - ( 250 x 80 x 990 /1090 ) CSD HURDIS II -s šikmými čely-(250 x 80 x 990/1090/1190 )+patka 2pa deska s rovnými čely deska se šikmými čely patka 2pa detail osazení na I profil n o s n í k y : válcované ocelové profily I oba druhy Hurdis HF nosníky pro CSD II FERT nosníky pro CSD II HATTRICK ( z předpínaného železobetonu ) Prostorová výztuž nosníku Ing. Jaroslava Babánková Strana 37 (celkem 53) říjen 2013

38 SCHEMA STROPU HURDIS DO OCELOVÝCH NOSNÍKŮ I SCHEMA STROPU HURDIS DO HF NOSNÍKŮ DO HATTRICK NOSNÍKŮ Ing. Jaroslava Babánková Strana 38 (celkem 53) říjen 2013

39 keramický strop monolitický tvarovky (vložky) ARMO á 300 mm pro celoplošné bednění do světlosti stropu 6,6 m keramický strop montovaný keramické stropní a střešní desky (panely) POD (š = mm; v = 240 mm), POS (v =140 mm ) keramické povaly ( š = 300 mm ) Příčné řezy keramickými stropními panely Stropní panel Příklady atypických panelů Ing. Jaroslava Babánková Strana 39 (celkem 53) říjen 2013

40 Stropní konstrukce z keramických panelů výroba stropního panelu-ocelová forma ukládání na stavbě pohled do věnce příklad atypického panelu pohled na strop z panelů Ing. Jaroslava Babánková Strana 40 (celkem 53) říjen 2013

41 Stropní konstrukce z keramických povalů Kladení povalů pohled ze spodu na podpory Zmonolitnění stropu obezdívka stropního věnce Ing. Jaroslava Babánková Strana 41 (celkem 53) říjen 2013

42 3.2. KERAMICKÉ PŘEKLADY cihly plné CP ( historické konstrukce ) - plochá klenba nebo s páskovou ocelí cihly režné - speciální detaily s nosníky nebo kotvami z nerez oceli Konzolová kotva s úhelníkem Konzolová kotva se zavěšenou smyčkou Konzolová kotva s prefabrikovaným překladem Ing. Jaroslava Babánková Strana 42 (celkem 53) říjen 2013

43 ŘEŠENÍ PŘEKLADŮ V REŽNÉM ZDIVU Spárořez překladů Ing. Jaroslava Babánková Strana 43 (celkem 53) říjen 2013

44 3.2.2 PŘEKLAD NÍZKÝ - ATLAS nebo Porotherm v = 71 mm, š = 115; 145; 175 mm; l = 0,75-3,25 m Příčné řezy nízkým překladem Uložení překladu na stěně Pohled na sestavu prvků překladu Varianty sestav překladů pro tloušťky stěn od 115 do 490 mm Ing. Jaroslava Babánková Strana 44 (celkem 53) říjen 2013

45 PŘEKLAD VYSOKÝ ( Therm systémy ) v = 238 mm, š = 71 mm, l = 1-3,25 m ( uložení překladu 125 ; 200 ; 250 mm) Svislý podélný řez Jednostranná prostorová výztuž překladu Varianty sestav překladů vnitřních a vnějších stěn tloušťky od 145 do 490 mm Sestavy překladů ve vnější a vnitřní nosné stěně Ing. Jaroslava Babánková Strana 45 (celkem 53) říjen 2013

46 Nízké překlady pohled a detail sestavy kombinace vysokého a nízkého překladu Vysoké překlady Ing. Jaroslava Babánková Strana 46 (celkem 53) říjen 2013

47 PŘEKLADY pro předokenní žaluzie nebo rolety RONO ( dvoudílný ) HELUZ nosný, nenosný RONO HELUZ Pohled na okenní otvor s překladem s roletovou schránkou Řez roletovým překladem RONO A a B Řez roletovým překladem s namontovanou roletou Ing. Jaroslava Babánková Strana 47 (celkem 53) říjen 2013

48 Roletový překlad RONO Ing. Jaroslava Babánková Strana 48 (celkem 53) říjen 2013

49 TVAROVKA pro překlady a věnce U ; WL ; WU v = 238 mm, š = 175 ; 240 ; 300 ; 365 mm, l = 250 mm ( á 250 mm ) Překlad z U tvarovek U WL WU Další možnosti použití tvarovek WU Stropní věnec Svislý sloupek Drážka pro svislé potrubí Ing. Jaroslava Babánková Strana 49 (celkem 53) říjen 2013

50 3.3. KERAMICKÉ VĚNCOVKY VĚNCOVKY U 17,5 ; U 24; U 30; U 36 ddto VĚNCOVKY therm systémy 19,5 ; 23,5 ; 27,5 bez tepelné izolace : v = 195 ; 235 ; 275 mm, š = 70 mm, l = 330 mm ( á 3 ks/m ) s tepelnou izolací pps : v = 195 ; 235 ; 275 mm, š = 120 mm, l = 330 mm ( á 3 ks/m ) věncovka porotherm věncovka heluz Rozměry věncovek Ing. Jaroslava Babánková Strana 50 (celkem 53) říjen 2013

51 Pohled do věnce vyzděného z věncovek Ing. Jaroslava Babánková Strana 51 (celkem 53) říjen 2013

52 VĚNCOVKY ( v = 195 ; 235 ; 275 ) a detaily sestav stropních konstrukcí a překladů v = 195 mm v = 235 mm v = 275 mm Ing. Jaroslava Babánková Strana 52 (celkem 53) říjen 2013

53 Ing. Jaroslava Babánková Strana 53 (celkem 53) říjen 2013
