1 český výrobce s tradicí od roku 1876 Cihla - Vaše jistota && teplo && && trvanlivost && ekologie Ceník platnost od Cihly, které již nemusíte zateplovat U až 0,12 W/m 2 K R až 7,91 m 2 K/W

2 Pasivní, nízkoenergetické a energeticky úsporné OBSAH Pasivní, nízkoenergetické a energeticky úsporné bydlení Zdění z cihel HELUZ Přehled sortimentu Cihly HELUZ Maloformátové cihly a speciální tvarovky Cihelné obkladové pásky HELUZ Novinka Nepálené hliněné cihly Akustické cihly HELUZ Materiály a pomůcky Cihelné komíny HELUZ Keramické stropní panely HELUZ Stropy HELUZ MIAKO Nosné roletové a žaluziové překlady HELUZ ZDIVO PRO PASIVNÍ STAVBY Společnost HELUZ nabízí pro obvodové stěny pasivních domů broušené cihelné bloky pro jednovrstevné zdivo HELUZ FAMILY 50. Pro zvýšení tepelněizolačních parametrů možno cihelné bloky vysypat drceným polystyrénem nebo perlitem. Sortiment HELUZ: HELUZ FAMILY 50 str. 7 požadovaný součinitel prostupu tepla U obvodové konstrukce do 0,15 W/(m²K) % úspora energie v porovnání s běžným bytovým fondem ZDIVO PRO NÍZKOENERGETICKÉ DOMY Většina sortimentu cihelných bloků společnosti HELUZ pro jednovrstvé obvodové zdivo splňuje parametry pro nízkoenergetické domy. Jedná se o sortiment výrobkové řady FAMILY cihly tloušťky 44 a 38 cm, dále THERMO STI tloušťky 49 a 44 cm parametry nízkoenergetického stavění splňují cihelné bloky označené STI tloušťky 40 a 38 cm. Sortiment HELUZ: HELUZ THERMO STI 49 HELUZ FAMILY 44 HELUZ THERMO STI 44 HELUZ STI 40 HELUZ FAMILY 38 HELUZ STI 38 požadovaný součinitel prostupu tepla U obvodové konstrukce do 0,25 W/(m²K) o 50 % menší spotřeba energie než běžná budova str. 7 str. 8 str. 8 str. 10 str. 11 str. 11 Překlady HELUZ HELUZ DŮM - zákaznické služby Školení HELUZ, Výstavy 2010 Obchodní, dodací a platební podmínky Vysvětlivky k tabulkám Mapka dopravy Řešení pro obvodové stěny Parametry zdiva ZDIVO PRO ENERGETICKY ÚSPORNÉ DOMY Pro energeticky úsporné stavění HELUZ nabízí cihelné bloky z řady PLUS tloušťky 44 a 40 cm. Sortiment HELUZ: HELUZ PLUS 44 HELUZ PLUS 40 požadovaný součinitel prostupu tepla U obvodové konstrukce od 0,25 do 0,29 W/(m²K) o 30 % menší spotřeba energie než běžný dům str. 8 str. 10 ZDIVO PRO ENERGETICKY VYHOVUJÍCÍ DOMY Požadované parametry normy splní již cihly řady HELUZ PLUS tloušťky 38, 36,5 a 30 cm a cihelné bloky řady HELUZ STI tloušťky 30 a 25 cm. Sortiment HELUZ: HELUZ PLUS 38 HELUZ PLUS 36,5 HELUZ PLUS 30 HELUZ STI 30 HELUZ STI 25 požadovaný součinitel prostupu tepla U obvodové konstrukce 0,38 W/(m²K) str. 11 str. 12 str. 13 str. 13 str. 14 Strana 2 Technické změny vyhrazeny

3 NG nová generace stavebního systému NG nová generace stavebního systému bydlení se stavebním systémem HELUZ CIHELNÝ PASIVNÍ DŮM HELUZ HIT základní parametry heluz HIT typ výstavby cihlový dům počet osob / obytné místnosti 4 / 4 roční potřeba tepla na vytápění 18,6 kwh/m 2 obytná plocha 64,1 m² užitná plocha 137,4 m² zastavěná plocha 108,7 m 2 obestavěný prostor 660 m 3 sklon /výška střechy 40 / 7,68 m garážové stání garáž prodejní cena materiálu HELUZ bez garáže bez DPH + doprava ZDARMA od Kč * prodejní cena materiálu HELUZ s garáží bez DPH + doprava ZDARMA od Kč * cena projektu včetně DPH + bonus energetický průkaz ZDARMA Kč Cihelný pasivní dům HELUZ HIT * Cena je platná pouze při koupi projektu přímo od společnosti HELUZ. Nejedná se o ceníkovou cenu materiálu HELUZ, ale o cenu se započtením slev. Uvedená cena materiálu HELUZ na dům HELUZ HIT je pouze orientační. Aktuální platná cena je uvedena na Projekt zákazník objednává přímo u společnosti HELUZ a je společností HELUZ přímo dodáván odběrateli (zákazníkovi). Materiál HELUZ je objednáván též přímo u společnosti HELUZ. Dodáván je pak prostřednictvím smluvního partnera společnosti HELUZ blízkého lokalitě stavby. Dodávka přes smluvního partnera nemá vliv na výši prodejní ceny. CIHELNÝ PASIVNÍ DŮM HELUZ POHODA základní parametry heluz POhODA typ výstavby cihlový dům počet osob / obytné místnosti 6 / 5 roční potřeba tepla na vytápění - obytná plocha 82,00 m 2 užitná plocha 139,70 m 2 zastavěná plocha 88,69 m 2 obestavěný prostor 602,3 m 3 sklon /výška střechy 10 / 7,30 m garážové stání ne prodejní cena materiálu HELUZ * bude v dohledné době uvedena na cena projektu včetně DPH + bonus energetický průkaz ZDARMA Kč 2,8 technická místnost kuchyň 9,4 zádveří 7,8 koupelna + WC 3,4 3,9 5,1 2, obývací pokoj + jídelna 27,8 ložnice 12,0 Cihelný pasivní dům HELUZ POHODA * Cena je platná pouze při koupi projektu přímo od společnosti HELUZ. Nejedná se o ceníkovou cenu materiálu HELUZ, ale o cenu se započtením slev. Uvedená cena materiálu HELUZ na dům HELUZ POHODA je pouze orientační. Aktuální platná cena je uvedena na Projekt zákazník objednává přímo u společnosti HELUZ a je společností HELUZ přímo dodáván odběrateli (zákazníkovi). Materiál HELUZ je objednáván též přímo u společnosti HELUZ. Dodáván je pak prostřednictvím smluvního partnera společnosti HELUZ blízkého lokalitě stavby. Dodávka přes smluvního partnera nemá vliv na výši prodejní ceny. obývací pokoj + jídelna 27,8 kuchyň 9,4 pokoj 14,1 šatna 4,1 hala 8,1 pokoj 13,1 ložnice 12,0 2,2 3,9 5,1 zádveří 7,8 koupelna + WC 3,4 technická místnost 2,8 ložnice 15,2 WC 2,4 koupelna 8,5 Firma HELUZ pomáhá s vyřízením žádostí o dotaci ZELENÁ ÚSPORÁM. Více informací najdete v prospektu CIHELNÝ PASIVNÍ DŮM HELUZ HIT a HELUZ POHODA nebo na Technické změny vyhrazeny Strana 3

4 Způsoby zdění z broušených cihel HELUZ HELUZ pěna (polyuretanová pěna) Speciální polyuretanová pěna se nanáší aplikační pistolí. (spára 1 mm) HELUZ celoplošné lepidlo Malta pro celoplošnou tenkou spáru překrývá celoplošně dutiny v cihlách. (výsledná spára 1 mm) HELUZ lepidlo Malta pro tenkou spáru pokrývá žebra cihel, dutiny v cihlách nejsou překryty. (spára 1 mm) HELUZ doporučuje systém lepení, protože tak lze dosáhnout nejlepších vlastností zdiva. Namáčení broušených cihel do lepidla Pokud není pro danou tloušťku zdiva k dispozici nanášecí válec lepidla, cihly HELUZ se namáčejí přímo v namáčecí nádobě spodní ložnou plochou do lepidla určeného pro tenkou spáru. Upozorňujeme, že hodnoty uváděné v technických materiálech jsou pro zdivo, kdy byla použita technologie nanášení nanášecím válcem. Způsoby zdění z cihel HELUZ HELUZ malta TM tepelněizolační malta Způsob zdění nebroušených bloků. (spára 8-12 mm) HELUZ malta TM tepelněizolační malta Použití maltovacího přípravku u nebrouš. cihel (spára 8-12 mm). HELUZ malta TREND tepelněizolační malta Způsob zdění nebroušených bloků. (spára 6 mm) Stavět s firmou HELUZ je výhodné Bloky HELUZ mají jmenovitou výšku 238 mm. Jsou vyráběny s výškovou tolerancí od 0 do 4 mm. Při dodržení skladebné výšky 250 mm vychází průměrná spára 8-12 mm. Při dodržení průměrné tloušťky spáry 8 mm můžete ušetřit až 30 % nákladů na zdicí maltu. Další možností je použití TREND s průměrnou tloušťkou spáry 6 mm a úsporou 50 % nákladů na zdicí maltu. Při použití TREND je skladebná výška nepatrně snížena. Strana 4 Technické změny vyhrazeny

5 NG nová generace stavebního systému Řešení tepelných mostů z cihelných bloků HELUZ Snížení tepelných ztrát první vrstvy zdiva Místem, kde nejčastěji dochází k výrazným tepelným ztrátám, je přechod zdiva a betonového základu. Řešením je vysypání první vrstvy zdiva tepelněizolačním materiálem drceným polystyrénem HELUZ PLUS a HELUZ R. Pro snadné a rychlé vyplnění dutin je vhodné použít maltovací přípravek HELUZ (obr. 1). Aby se polystyrén při vyplňování dutin nevysypával ze svislých spár mezi cihlami, je vhodné tyto spáry zdiva utěsnit např. lepidlem pro tenké spáry (obr. 2). Při zdění na HELUZ lepidlo pro tenkou spáru cihly v druhé vrstvě nad vrstvou zdiva s perlitem do namáčíme, při použití HELUZ lepidla pro celoplošnou tenkou spáru použijeme nanášecí válec. Případnou vodu, která neodtekla ze základní desky nebo stropu je nutné ze stavby vymést. Při založení stavby z broušených cihel je z tloušťky zakládací patrné, kde je nejnižší místo desky nebo stropu. V tomto místě (označeno oranžovou šipkou na obr. 2) je vhodné maltu přerušit, aby vznikl kanálek, kterým může voda ze stavby odtékat. obr. 1 obr. 2 Řešení tepelných mostů kolem rámů oken a dveří Z důvodů eliminace tepelných mostů kolem rámů oken a dveří se parapety a ostění otvorů vyzdívají pomocí cihel krajových a krajových polovičních s kapsou pro vložení izolantu, který přeruší tepelný most kolem rámů oken či zárubní dveří. V parapetní vrstvě cihlu ukládáme do lože z tepelněizolační HELUZ TM otočenou na bok tak, aby kapsa pro vložení izolantu směřovala nahoru (obr. 3). Ostění otvoru zdíme takovým způsobem, aby cihly krajové a krajové poloviční byly převázány. V parapetu i ostění otvoru vznikne drážka. Do ní vložíme pruhy extrudovaného polystyrénu, který bude plynule navazovat na tepelnou izolaci překladu (obr. 4). obr. 3 obr. 4 Prostup tepla tvarovkou HELUZ THERMO STI 44 kolem okenního rámu THERMO STI 44-K s extrudovaným polystyrénem THERMO STI 44 bez extrudovaného polystyrénu Technické změny vyhrazeny Strana 5

6 Přehled sortimentu HELUZ Název cihelného bloku HELUZ broušená varianta (doplňky) polystyren (perlit) 1. řada N 30/24N ZDARMA lepidlo ZDARMA celoplošné lepidlo ZDARMA HELUZ pěna K K-1/2 1/2 R R s kapsou ZDAR- MA zakládací malta FAMILY 50 THERMO STI 49 FAMILY 44 THERMO STI 44 PLUS 44 P STI 40 PLUS 40 P FAMILY 38 STI 38 PLUS 38 P PLUS 36,5 P 15 36,5 STI 30 PLUS 30 P STI 25 PLUS P , ,5 8 6,5 cena na str Legenda: zdivo pro pasivní stavby zdivo pro nízkoenergetické stavby zdivo pro energeticky úsporné stavby zdivo pro běžné (vyhovující) stavby zdivo vhodné pro bytové domy Cena za jednotku tepelného odporu u obvodového zdiva sortiment průměrná cena Kč/m 2 bez DPH zdiva včetně na jednotku tepelného odporu HELUZ FAMILY HELUZ STI broušená HELUZ STI HELUZ PLUS broušená HELUZ PLUS 180,- 200,- 210,- 240,- 250,- Výhody cihelného zdiva r tepelná akumulace r tepelná stabilita r zdivo dýchá r zdravý přírodní materiál Strana 6 Technické změny vyhrazeny

7 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení HELUZ FAMILY pro pasivní a nízkoenergetické domy výrobku tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly třída reakce na oheň spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 134x100 spotřeba charakt. zdiva 16 ks 32 ks 50 ks bez včetně (lepidla) bez včetně (lepidla, pěny) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 4 R 4 MPa l/m 2 MPa Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 1) Tepelněizolační a statické vlastnosti bloků - hodnoty jsou uváděny při použití celoplošného lepidla. nízkoenergetické domy výrobku THERMO STI 49 broušená s pěnou THERMO STI 49 broušená THERMO STI 49 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U FAMILY 50,, s pěnou 1) 247/500/249 0,082 0,15 6,49 0,16 6,14 0,15 6,46 8 5,0 3,7 1) 69, , ,- cihly výpočt. zdiva charakt. zdiva spotřeba spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 134x100 bez včetně (lepidla) 16 ks 32,7 ks 60 ks bez 2) včetně (lepidla, pěny) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/490/249 0,103 0,19 5,02 0,20 4,77 0,19 4,99 8 1,0 1,5 67, , ,- 1,9 3,1 4,6 66, ,- 2184,- 1,4 2,4 4,9 64, , ,- THERMO STI 49 * 247/490/238 0,110 0,20 4,84 0,21 4,62 0,20 4,84 1,0 2, ,50 853, ,- 2) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. * Do vyprodání zásob. doplňků K K-1/2 varianta broušená FAMILY 247/500/249 broušená THERMO STI 247/490/249 balení na paletu 134x100 mm Kč/ks ks 80,40 THERMO STI * 247/490/238 66,00 broušená FAMILY 125/500/249 broušená THERMO STI 125/490/249 42,00 THERMO STI * 125/490/238 34,10 N ** broušená THERMO STI 247/490/166 67,10 70 * Do vyprodání zásob. ** Při výškovém doplnění zdiva FAMILY o N cihly řady THERMO STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem Doplňkové cihly FAMILY 50-K FAMILY 50-K-1/2 49-K 49-K-1/2 extrudovaný polystyrén XPS řezaný viz str N Cihly HELUZ s polystyrénem nebo hydrofobizovaným perlitem - izolace 1. vrstvy na základové desce - zasypání na stavbě výrobku FAMILY 50 + polystyrén FAMILY 50 + perlit THERMO STI 49 broušená + perlit 3) Tvarovka i zásypový materiál jsou prodávány samostatně. součinitel prostupu tepla U [W/m tepelná tepelná 2 K] spotřeba (včetně lepidla a zakládací u broušených cihel) tepelný odpor R [m vodivost vodivost 2 K/W] třída polystyrénu (perlitu ) l z l reakce 3) U tvarovka + polystyrénu U na oheň 1 R 1 U 2 R 2 U 3 R litrů na 3 1 ks cihly l/bm l/m 2 l/m základní 3 (hydrofobizovaný perlitu ) tvarovka W/mK W/mK Kč/ks Kč/m 2 0,082 0,065 0,11 9,13 0,12 7,91 0,12 8,13 B-s1, d0 69,90 91, ,- 18,45 73,8 259,2 590,4 0,086 0,075 0,12 7,97 0,14 6,91 0,14 7,12 A 1 69,90 108, ,- 0,162 0,080 0,14 7,05 0,16 6,17 0,15 6,39 A 1 18,45 73,8 295,1 603,2 66,80 105, ,- Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 7

8 nízkoenergetické domy bytové domy energeticky úsporné NG nová generace stavebního systému Strana 8 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku FAMILY 44 + polystyrén THERMO STI 44 broušená + perlit FAMILY 44 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 36,4 ks paleta 134x ks 1) Tepelněizolační a statické vlastnosti bloků HELUZ FAMILY - hodnoty jsou uváděny při použití celoplošného lepidla. 2) HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 3) viz ostatní 44 broušené 4) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. Doplňky pro 8/10 MPa Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny HELUZ THERMO STI 44 Cihly HELUZ s polystyrénem nebo hydrofobizovaným perlitem - izolace 1. vrstvy na základové desce zasypání na stavbě tepelná tepelná součinitel prostupu tepla U [W/m 2 K] spotřeba (včetně lepidla vodivost vodivost tepelný odpor R [m 2 K/W] třída perlitu a zakládací u broušených cihel) reakce l z l U U 1 R 1 U 2 R 2 U 3 R 3 na oheň litrů na 1 ks cihly l/bm l/m 2 l/m základní 3) 3 tvarovka + hyd.perlit (polystyrén) W/mK W/mK tvarovka Kč/ks Kč/m 2 0,084 0,057 0,11 8,55 0,13 7,73 0,12 7,95 B-sl,d0 63,30 82, ,- 16,56 66,3 265,0 602,9 0,159 0,070 0,15 6,33 0,18 5,54 0,17 5,76 A 1 61,80 96, ,- K doplňků K-1/2 varianta cena bez DPH balení na paletu 134x100 mm Kč/ks ks broušená FAMILY, THERMO STI, PLUS 247/440/249 73,60 THERMO STI, PLUS 247/440/238 58,10 broušená FAMILY, THERMO STI, PLUS 125/440/249 38,40 1/2 P15 R R s kapsou výrobku FAMILY 44,, s pěnou 1) THERMO STI 44 broušená s pěnou THERMO STI 44 broušená THERMO STI 44 broušená THERMO STI, PLUS 125/440/238 30,40 broušená FAMILY, THERMO STI, PLUS 187/440/249 61,30 THERMO STI, PLUS P15 tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U 187/440/238 44,50 N ** broušená THERMO STI, PLUS 247/440/166 62, THERMO STI 44 + perlit 0,159 0,075 0,16 6,01 0,18 5,32 0,18 5,54 A 1 15,83 63,3 253,3 576,3 48,70 81, ,- cihly výpočt. zdiva Ostatní 44 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 36,4 ks paleta 134x ks charakt. spotřeba bez včetně zdiva bez 4) včetně (lepidla, pěny) (lepidla) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 U 4 R 4 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/440/249 0,085 0,18 5,39 0,18 5,24 0,17 5,56 0,103 0,21 4,51 0,22 4,29 0,21 4,50 8 1) 3) 2,2 63, , ,- 1,0 1,5 62,00 992, ,- 1,9 3,1 4,1 61,80 989, ,- 1,4 2,4 4,4 59,50 952, ,- THERMO STI /440/238 0,106 0,22 4,35 0,23 4,15 0,22 4,37 1,0 2, ,70 779, ,- PLUS 44 broušená s pěnou PLUS 44 broušená PLUS 44 broušená 247/440/249 0,130 0,26 3,64 0,28 3,45 0,26 3, ,0 1,5 56,50 904, ,- 2,2 3,6 4,1 56,40 902, ,- 1,6 2,8 4,4 54,10 866, ,- PLUS /440/238 0,135 0,27 3,56 0,28 3,38 0,27 3,60 1,0 2, ,00 736, ,- P15 44 broušená s pěnou P15 44 broušená P15 44 broušená 247/440/249 0,165 0,32 2,94 0,35 2, ,5 2,4 59,30 949, ,- 3,0 4,8 4,1 59,10 946, ,- 2,1 3,7 4,4 56,90 910, ,- P ) 247/440/238 0,190 0,38 2,49 0,40 2,33 1, ,70 795, ,- 3) Tvarovka i zásypový materiál jsou prodávány samostatně. ** Při výškovém doplnění zdiva FAMILY o N cihly řady THERMO STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Doplňky pro 15 MPa 44-1/2 44-R extrudovaný polystyrén XPS řezaný viz str K 44-K-1/2 44-R 44-N Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat.

9 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. Doplňky pro obvodové stěny se zalomením pod úhlem 135 GRAND PRIX FOR ARCH 2007 HELUZ doporučuje systém lepení výrobku a/b/v HELUZ 44-R /190/238 HELUZ 44-R 135 broušená s HELUZ pěnou HELUZ 44-R 135 broušená cihly cena bez DPH balení na paletu 134x100 mm MPa Kč/ks ks 45,90 436/190/249 55,90 HELUZ 44-R 135 broušená 8 Základní rohová tvarovka 305/200/238 25,60 Základní rohová tvarovka broušená s HELUZ pěnou Základní rohová tvarovka broušená 305/200/249 30,90 Základní rohová tvarovka broušená Doplnky 135 jsou určeny pro výrobkové řady PLUS a THERMO STI R 135 délka a = 436 délka a = 305 šířka b = 190 šířka b = 200 základní rohová tvarovka 1. vrstva 2. vrstva Řešení tepelného mostu rohu zdiva Zdění rohu se provádí dle pravidel skladby rohu pro zeď příslušné šířky. Na obrázcích je vidět vzorový příklad zdění vazby rohu pro obvodové stěny tloušťky 440 mm. Rohovou vazbu vyzdíme pomocí cihel rohových a krajových polovičních. Kapsu v cihle krajové poloviční vyplníme tepelněizolační matlou. Vazba 1. vrstvy Vazba 2. vrstvy nutno promaltovat viz. detail A nutno promaltovat viz. detail A detail A detail B nutno promaltovat viz. detail B nutno promaltovat viz. detail B Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 9

10 nízkoenegetické domy bytové domy energeticky úsporné NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku STI 40 broušená s pěnou STI 40 broušená STI 40 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U STI 40 + perlit 0,075 0,18 5,46 0,20 4,84 0,19 5,05 A 1 14,15 56,6 226,4 566,0 44,50 74, ,- cihly výpočt. zdiva charakt. zdiva spotřeba bez včetně (lepidla) spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x ks 40 ks 72 ks bez 2) včetně (lepidla, pěny) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/400/249 0,103 0,23 4,10 0,25 3,90 0,23 4,11 8 1,0 1,5 55,60 890, ,- 1,9 3,1 3,7 55,20 883, ,- 1,4 2,4 4,0 53,00 848, ,- STI /400/238 0,106 0,24 3,95 0,25 3,77 0,24 3,99 1,0 2, ,50 712, ,- PLUS 40 broušená s pěnou PLUS 40 broušená PLUS 40 broušená 247/400/249 0,130 0,29 3,31 0,30 3,14 0,28 3, ,1 1,8 51,10 818, ,- 2,2 3,6 3,7 50,80 813, ,- 1,6 2,8 4,0 48,80 781, ,- PLUS /400/238 0,135 0,29 3,24 0,31 3,08 0,29 3,29 1,0 2, ,90 654, ,- P15 40 broušená s pěnou P15 40 broušená P15 40 broušená 247/400/249 0,165 0,35 2,67 0,38 2, ,5 2,4 53,60 858, ,- 3,0 4,8 3,7 53,20 851, ,- 2,1 3,7 4,0 51,60 826, ,- P ) 247/400/238 0,190 0,41 2,26 0,44 2,12 1, ,90 718, ,- 1) Tepelněizolační vlastnosti bloků HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 2) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. Cihly HELUZ s hydrofobizovaným perlitem - izolace 1. vrstvy na základové desce zasypání na stavbě výrobku STI 40 broušená + perlit tepelná součinitel prostupu tepla U [W/m 2 K] spotřeba (včetně lepidla a zakládací u broušených cihel) vodivost tepelný odpor R [m 2 K/W] třída perlitu l reakce 3) U U na oheň 1 R 1 U 2 R 2 U 3 R litrů na 3 1 ks cihly l/bm l/m 2 l/m základní 3 tvarovka + hydrofobizovaný perlit W/mK tvarovka Kč/ks Kč/m 2 0,070 0,17 5,75 0,19 5,04 0,18 5,25 A 1 14,80 59,2 236,8 592,1 55,20 86, ,- 3) Tvarovka i zásypový materiál jsou prodávány samostatně. doplňků varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks Doplňky pro 15 MPa K K-1/2 broušená STI, PLUS 247/400/249 65,90 STI, PLUS 247/400/238 52,40 broušená STI, PLUS 125/400/249 34,50 1/2 P15 STI, PLUS 125/400/238 28, /2 Doplňky pro 8/10 MPa 40-R extrudovaný polystyrén XPS řezaný viz str. 19 broušená STI, PLUS 147/400/249 54,80 R STI, PLUS /400/238 31,20 R s kapsou P15 N * STI, PLUS 247/400/155 40,80 90 N ** broušená STI, PLUS 247/400/166 55, K 40-K-1/2 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. 40-R 40-N * Tento sortiment pouze do vyprodání zásob. ** Při výškovém doplnění zdiva FAMILY o N cihly řady THERMO STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Strana 10 Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny

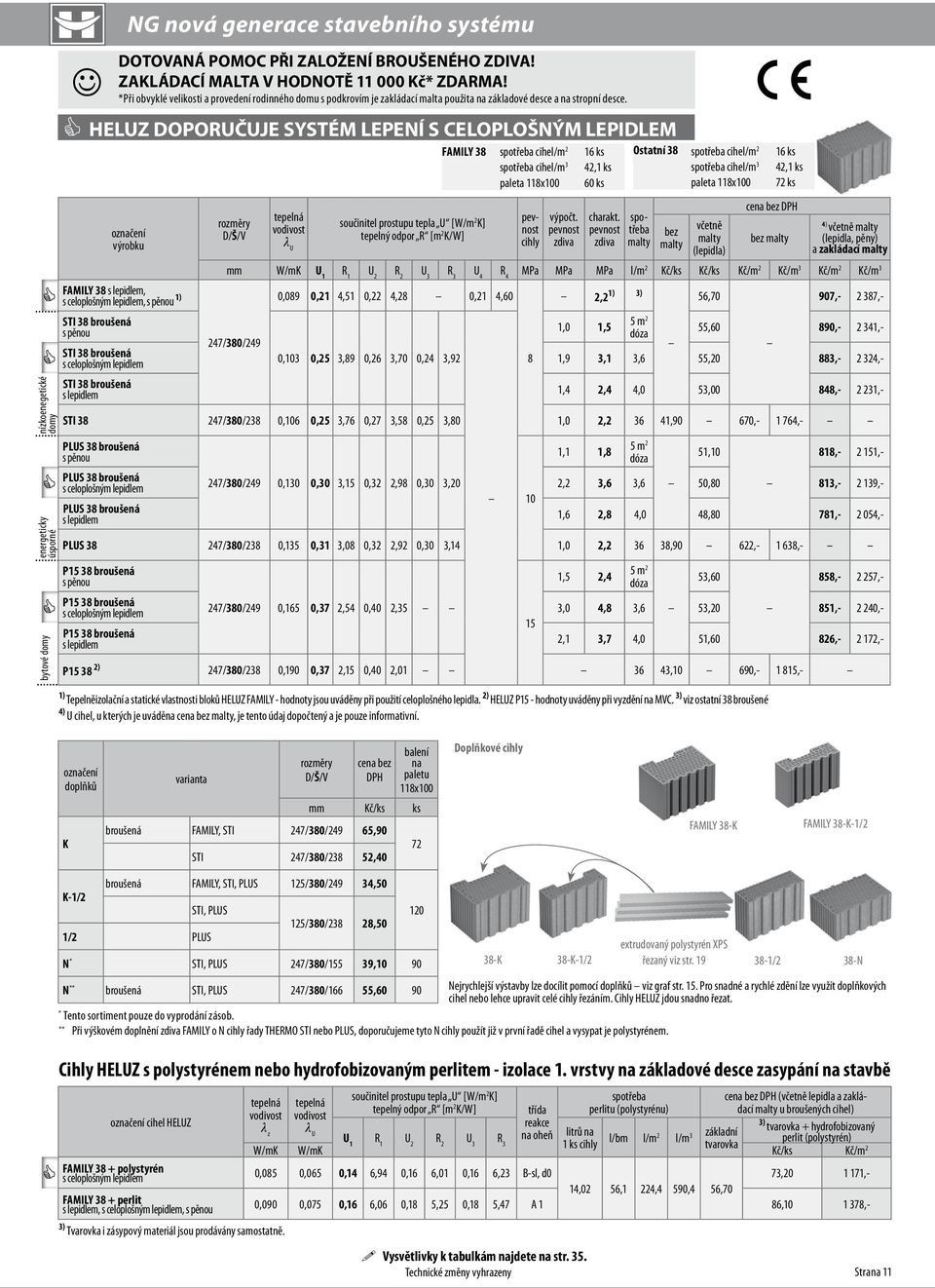

11 nízkoenegetické domy bytové domy energeticky úsporné NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku FAMILY 38,, s pěnou 1) STI 38 broušená s pěnou STI 38 broušená STI 38 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U FAMILY 38 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 42,1 ks paleta 118x ks cihly výpočt. zdiva charakt. zdiva Ostatní 38 spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 42,1 ks paleta 118x ks spotřeba bez včetně (lepidla) bez 4) včetně (lepidla, pěny) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 U 4 R 4 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/380/249 0,089 0,21 4,51 0,22 4,28 0,21 4,60 0,103 0,25 3,89 0,26 3,70 0,24 3,92 8 1) 3) 2,2 56,70 907, ,- 1,0 1,5 55,60 890, ,- 1,9 3,1 3,6 55,20 883, ,- 1,4 2,4 4,0 53,00 848, ,- STI /380/238 0,106 0,25 3,76 0,27 3,58 0,25 3,80 1,0 2, ,90 670, ,- PLUS 38 broušená s pěnou PLUS 38 broušená PLUS 38 broušená 247/380/249 0,130 0,30 3,15 0,32 2,98 0,30 3, ,1 1,8 51,10 818, ,- 2,2 3,6 3,6 50,80 813, ,- 1,6 2,8 4,0 48,80 781, ,- PLUS /380/238 0,135 0,31 3,08 0,32 2,92 0,30 3,14 1,0 2, ,90 622, ,- P15 38 broušená s pěnou P15 38 broušená P15 38 broušená 247/380/249 0,165 0,37 2,54 0,40 2, ,5 2,4 53,60 858, ,- 3,0 4,8 3,6 53,20 851, ,- 2,1 3,7 4,0 51,60 826, ,- P ) 247/380/238 0,190 0,37 2,15 0,40 2, ,10 690, ,- 1) Tepelněizolační a statické vlastnosti bloků HELUZ FAMILY - hodnoty jsou uváděny při použití celoplošného lepidla. 2) HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 3) viz ostatní 38 broušené 4) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. doplňků K varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks broušená FAMILY, STI 247/380/249 65,90 STI 247/380/238 52,40 72 Doplňkové cihly FAMILY 38-K FAMILY 38-K-1/2 K-1/2 broušená FAMILY, STI, PLUS 125/380/249 34,50 STI, PLUS 1/2 PLUS 125/380/238 28,50 N * STI, PLUS 247/380/155 39, K 38-K-1/2 extrudovaný polystyrén XPS řezaný viz str /2 38-N N ** broušená STI, PLUS 247/380/166 55,60 90 Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. * Tento sortiment pouze do vyprodání zásob. ** Při výškovém doplnění zdiva FAMILY o N cihly řady THERMO STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Cihly HELUZ s polystyrénem nebo hydrofobizovaným perlitem - izolace 1. vrstvy na základové desce zasypání na stavbě součinitel prostupu tepla U [W/m tepelná tepelná 2 K] spotřeba (včetně lepidla a zakládací u broušených cihel) tepelný odpor R [m vodivost vodivost 2 K/W] třída perlitu (polystyrénu) cihel HELUZ l z l reakce 3) U U na oheň 1 R 1 U 2 R 2 U 3 R litrů na 3 1 ks cihly l/bm l/m 2 l/m základní tvarovka + hydrofobizovaný 3 perlit (polystyrén) tvarovka W/mK W/mK Kč/ks Kč/m 2 FAMILY 38 + polystyrén 0,085 0,065 0,14 6,94 0,16 6,01 0,16 6,23 B-sl, d0 73, ,- 14,02 56,1 224,4 590,4 56,70 FAMILY 38 + perlit,, s pěnou 0,090 0,075 0,16 6,06 0,18 5,25 0,18 5,47 A 1 86, ,- 3) Tvarovka i zásypový materiál jsou prodávány samostatně. Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 11

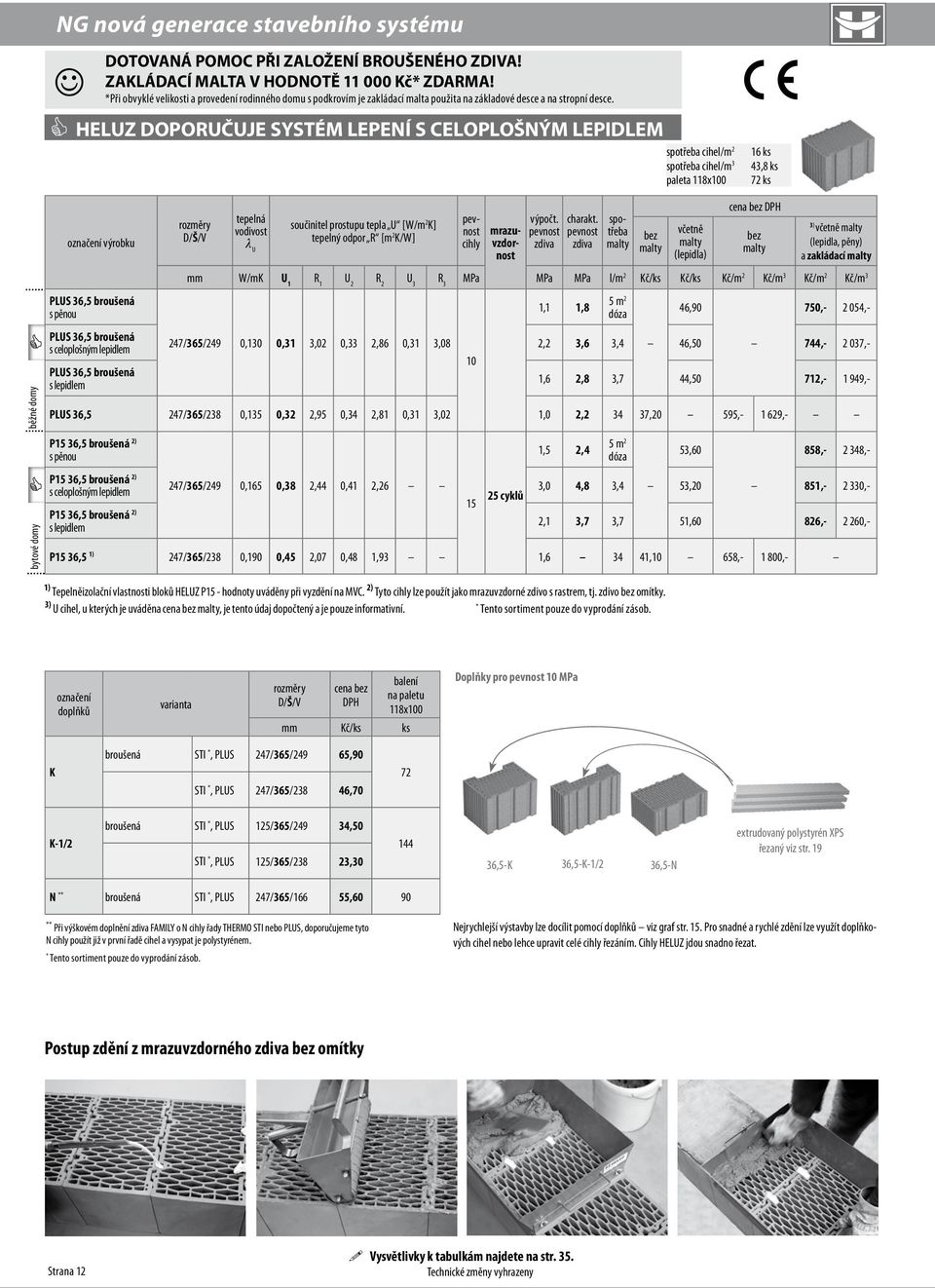

12 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení spotřeba cihel/m 2 spotřeba cihel/m 3 paleta 118x ks 43,8 ks 72 ks bytové domy běžné domy výrobku PLUS 36,5 broušená s pěnou PLUS 36,5 broušená PLUS 36,5 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly výpočt. zdiva charakt. zdiva mrazuvzdornost spotřeba bez včetně (lepidla) bez 3) včetně (lepidla, pěny) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/365/249 0,130 0,31 3,02 0,33 2,86 0,31 3, ,1 1,8 46,90 750, ,- 2,2 3,6 3,4 46,50 744, ,- 1,6 2,8 3,7 44,50 712, ,- PLUS 36,5 247/365/238 0,135 0,32 2,95 0,34 2,81 0,31 3,02 1,0 2, ,20 595, ,- P15 36,5 broušená 2) s pěnou P15 36,5 broušená 2) P15 36,5 broušená 2) 247/365/249 0,165 0,38 2,44 0,41 2, cyklů 1,5 2,4 53,60 858, ,- 3,0 4,8 3,4 53,20 851, ,- 2,1 3,7 3,7 51,60 826, ,- P15 36,5 1) 247/365/238 0,190 0,45 2,07 0,48 1,93 1, ,10 658, ,- 1) Tepelněizolační vlastnosti bloků HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 2) Tyto cihly lze použít jako mrazuvzdorné zdivo s rastrem, tj. zdivo bez omítky. 3) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. * Tento sortiment pouze do vyprodání zásob. doplňků varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks Doplňky pro 10 MPa K broušená STI *, PLUS 247/365/249 65,90 STI *, PLUS 247/365/238 46,70 72 K-1/2 broušená STI *, PLUS 125/365/249 34,50 STI *, PLUS 125/365/238 23, ,5-K 36,5-K-1/2 36,5-N extrudovaný polystyrén XPS řezaný viz str. 19 N ** broušená STI *, PLUS 247/365/166 55,60 90 ** Při výškovém doplnění zdiva FAMILY o N cihly řady THERMO STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. * Tento sortiment pouze do vyprodání zásob. Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Postup zdění z mrazuvzdorného zdiva bez omítky Strana 12 Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny

13 bytové domy běžné domy NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku STI 30 broušená s pěnou STI 30 broušená STI 30 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly výpočt. zdiva charakt. zdiva spotřeba bez včetně (lepidla) spotřeba cihel/m 2 16 ks spotřeba cihel/m 3 53,3 ks paleta 118x ks bez 2) včetně (lepidla, pěny) a zakládací mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 247/300/249 0,100 0,31 3,07 0,32 2,92 0,30 3,14 8 1,0 1,5 47,00 752, ,- 1,9 3,1 2,8 45,10 722, ,- 1,4 2,4 3,0 43,10 690, ,- STI /300/238 0,104 0,32 2,97 0,32 2,91 0,30 3,13 1,0 2, ,20 547, ,- PLUS 30 broušená s pěnou PLUS 30 broušená PLUS 30 broušená 247/300/249 0,130 0,38 2,48 0,40 2,35 0,36 2, ,1 1,8 41,90 670, ,- 2,2 3,6 2,8 40,00 640, ,- 1,6 2,8 3,0 38,30 613, ,- PLUS /300/238 0,135 0,38 2,43 0,40 2,31 0,37 2,52 1, ,90 526, ,- P15 30 broušená s pěnou P15 30 broušená P15 30 broušená 247/300/249 0,175 0,50 1,73 0,57 1, ,5 2,4 42,40 678, ,- 3,0 4,8 2,8 41,20 659, ,- 2,1 3,7 3,0 39,30 629, ,- P ) 247/300/238 0,245 0,59 1,44 0,67 1,23 1, ,00 544, ,- 1) Tepelněizolační vlastnost 247/300/238 i bloků HELUZ P15 - hodnoty uváděny při vyzdění na MVC. 2) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. doplňků varianta cena bez DPH balení na paletu 118x100 mm Kč/ks ks 1/2 broušená STI, PLUS 125/300/249 23,70 STI, PLUS 125/300/238 19, R broušená STI, PLUS 182/300/249 38,40 STI, PLUS 182/300/238 28, /24-N P15 ** broušená 240/300/166 47, ** Při výškovém doplnění zdiva FAMILY o N cihly řady THERMO STI nebo PLUS, doporučujeme tyto N cihly použít již v první řadě cihel a vysypat je polystyrénem. Svislé spáry nutno promaltovat Doplňky pro variantu PLUS a STI. 30-1/2 30-R 30/24-N Nejrychlejší výstavby lze docílit pomocí doplňků viz graf str. 15. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Cihly 30/24-N vhodné pro nadezdívání plochých keramických překladů pro tl. zdiva 30 a 24 cm Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 13

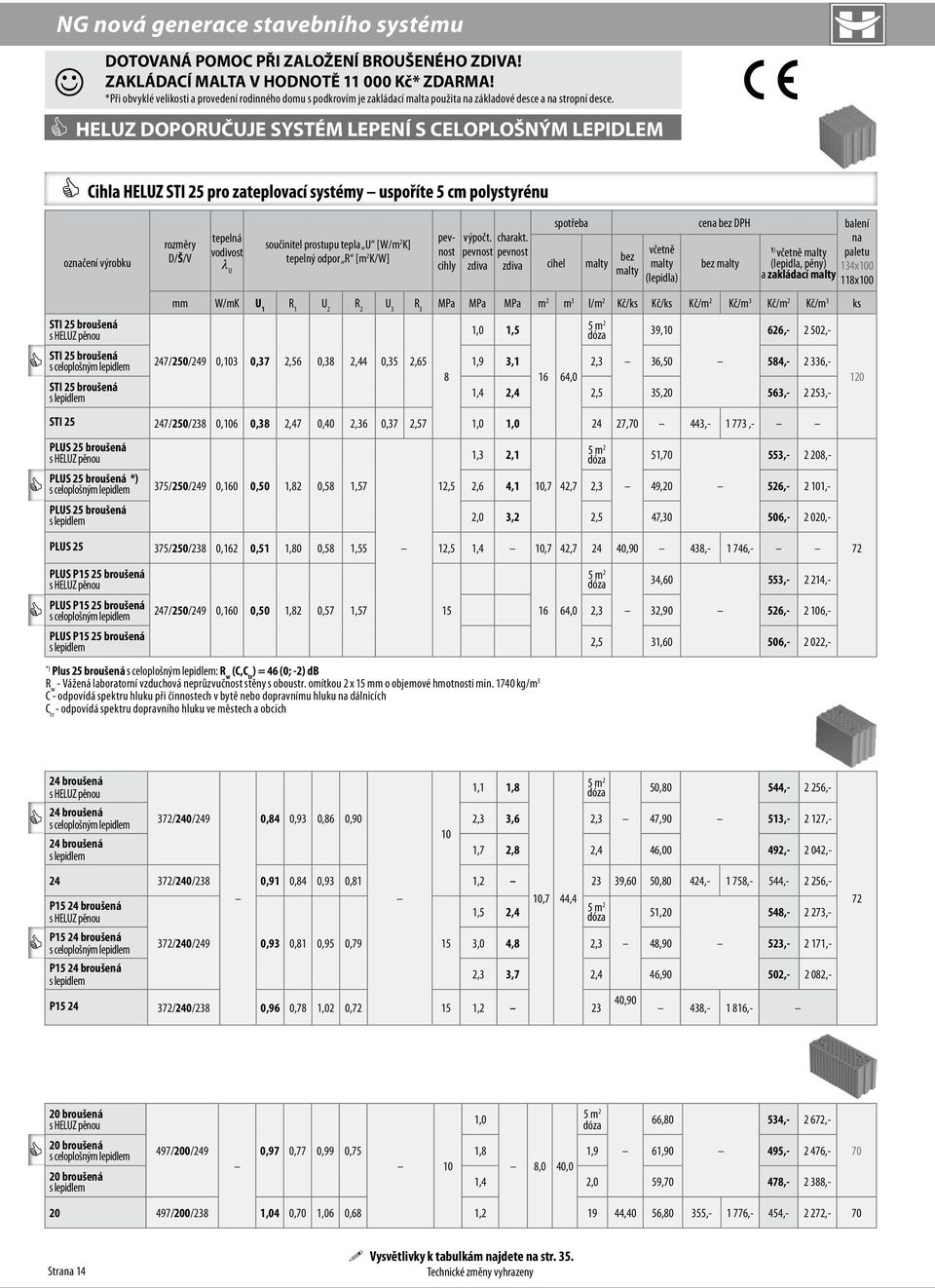

14 DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku STI 25 broušená s HELUZ pěnou STI 25 broušená STI 25 broušená tepelná součinitel prostupu tepla U [W/m vodivost 2 K] tepelný odpor R [m l 2 K/W] U cihly výpočt. zdiva charakt. zdiva spotřeba balení na cihel včetně 1) bez včetně paletu bez (lepidla, pěny) 134x100 (lepidla) a zakládací 118x100 mm W/mK U 1 R 1 U 2 R 2 U 3 R 3 MPa MPa MPa m 2 m 3 l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 ks 247/250/249 0,103 0,37 2,56 0,38 2,44 0,35 2,65 8 1,0 1,5 39,10 626, ,- 1,9 3,1 2,3 36,50 584, , ,0 1,4 2,4 2,5 35,20 563, ,- 120 STI /250/238 0,106 0,38 2,47 0,40 2,36 0,37 2,57 1,0 1, ,70 443, ,- PLUS 25 broušená s HELUZ pěnou PLUS 25 broušená *) 1,3 2,1 375/250/249 0,160 0,50 1,82 0,58 1,57 12,5 2,6 4,1 10,7 42,7 2,3 49,20 526, ,- 51,70 553, ,- PLUS 25 broušená 2,0 3,2 2,5 47,30 506, ,- PLUS /250/238 0,162 0,51 1,80 0,58 1,55 12,5 1,4 10,7 42, ,90 438, ,- 72 PLUS P15 25 broušená s HELUZ pěnou PLUS P15 25 broušená PLUS P15 25 broušená 247/250/249 0,160 0,50 1,82 0,57 1, ,0 *) Plus 25 broušená : R w (C,C tr ) = 46 (0; -2) db R w - Vážená laboratorní vzduchová neprůzvučnost stěny s oboustr. omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 C - odpovídá spektru hluku při činnostech v bytě nebo dopravnímu hluku na dálnicích C tr - odpovídá spektru dopravního hluku ve městech a obcích 34,60 553, ,- 2,3 32,90 526, ,- 2,5 31,60 506, ,- 24 broušená s HELUZ pěnou 24 broušená 24 broušená 372/240/249 0,84 0,93 0,86 0, ,1 1,8 50,80 544, ,- 2,3 3,6 2,3 47,90 513, ,- 1,7 2,8 2,4 46,00 492, , /240/238 0,91 0,84 0,93 0,81 1, ,60 50,80 424, ,- 544, ,- 10,7 44,4 P15 24 broušená s HELUZ pěnou 1,5 2,4 51,20 548, ,- P15 24 broušená 372/240/249 0,93 0,81 0,95 0, ,0 4,8 2,3 48,90 523, ,- P15 24 broušená 2,3 3,7 2,4 46,90 502, ,- P /240/238 0,96 0,78 1,02 0, , ,90 438, , broušená s HELUZ pěnou 20 broušená 20 broušená 497/200/249 0,97 0,77 0,99 0, ,0 66,80 534, ,- 1,8 1,9 61,90 495, ,- 8,0 40,0 1,4 2,0 59,70 478, , /200/238 1,04 0,70 1,06 0,68 1, ,40 56,80 355, ,- 454, ,- 70 Strana 14 Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny

15 NG nová generace stavebního systému DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč* ZDARMA! *Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. HELUZ doporučuje systém lepení výrobku součinitel prostupu tepla U [W/m 2 K] tepelný odpor R [m 2 K/W] cihly cihel spotřeba bez včetně bez 1) včetně (lepidla, pěny) a zakládací mm U 1 R 1 U 2 R 2 MPa m 2 m 3 l/m 2 Kč/ks Kč/ks Kč/m 2 Kč/m 3 Kč/m 2 Kč/m 3 ks 17,5 broušená s HELUZ pěnou 56,80 454, ,- 17,5 broušená 497/175/249 1,07 0,68 1,08 0, ,6 52,60 421, ,- 10 8,0 45,7 17,5 broušená 1,8 49,40 395, ,- 17,5 497/175/238 1,15 0,61 1,16 0, ,50 348, , broušená 10 m 2 s HELUZ pěnou 43,90 351, ,- 497/140/249 1,25 * 0,54 * 1,26 * 0,53 * broušená 10 8,0 57,1 1,4 42,10 337, , /140/238 1,33 0,49 1,34 0, ,90 263, , ,5 broušená 10 m 2 s HELUZ pěnou 38,70 310, ,- 497/115/249 1,42 * 0,44 * 1,42 * 0,45 * ,5 broušená 10 8,0 69,6 1,2 36,00 288, ,- 11,5 497/115/238 1,51 0,40 1,50 0, ,00 256, , broušená 10 m 2 s HELUZ pěnou 29,00 310, ,- 372/80/249 1,76 * 0,31 * 1,72 * 0,32 * broušená 10 10,7 133,3 0,8 25,20 270, , /80/238 1,85 0,28 1,81 0, ,60 199, , ,5 broušená 10 m 2 s HELUZ pěnou 29,00 314, ,- 372/65/249 2,01 * 0,24 * 1,95 * 0,25 * 216 6,5 broušená 10 10,7 164,1 0,8 25,20 281, ,- 6,5 372/65/238 2,05 0,23 1,98 0, ,40 197, , ) U cihel, u kterých je uváděna cena bez, je tento údaj dopočtený a je pouze informativní. * Údaje balení na paletu 134x x100 Mrazuvzdorné maloformátové cihly HELUZ výrobku součinitel prostupu tepla U [W/m 2 K] tepelný odpor R [m 2 K/W] cihly mrazuvzdornost spotřeba mm U 1 R 1 U 2 R 2 MPa m 2 m 3 l/m 2 Kč/ks Kč/m 2 Kč/m 3 ks CDm (2 DF) 240/115/113 1,63 0,35 1,61 0, ,0 278, ,30 362, , cyklů CV /140/140 1,45 0,43 1,44 0, ,2 158, ,60 280, ,- 224 cihel balení na paletu 118x100 CV 14 pro zdění nosných sloupků Rychlost výstavby Nejrychlejší výstavby lze docílit pomocí doplňků viz graf vpravo. Pro snadné a rychlé zdění lze využít doplňkových cihel nebo lehce upravit celé cihly řezáním. Cihly HELUZ jdou snadno řezat. Vysvětlivky k tabulkám najdete na str. 35. Technické změny vyhrazeny Strana 15

16 Cihelný pásek HELUZ výrobku Cihelný pásek HELUZ /65/15 Cihelná dlažba HELUZ 200/200/30 1) Při spáře 10 mm použití mrazuvzdornost spotřeba cena bez DPH balení na paletu 134x x100 mm ks/m 2 Kč/ks Kč/m 2 ks lze použít přímo na fasádu nebo na zateplovací systém pouze pro vnitřní použití 25 cyklů 52 1) 178, (balení v krabicích po 52 ks, 62 krabic na paletě) 375 Cihelný pásek HELUZ 25 Cihelná dlažba HELUZ Malty a lepidla cena balení ks pytlů hmotnost pytle výrobku použití spotřeba bez DPH na paletu kg Kč/pytel 120x80 CEMIX 045/Flex 5kg 5 4 kg/m 2 1) 117,- 200 flexibilní lepidlo pro obkladové pásky CEMIX 045/Flex 25kg 25 4 kg/m 2 2) 419,- 40 CEMIX 121 spárovací malta pro cihly, pásky a dlažbu HELUZ 25 25kg/m 2 * 115,- 48 CEMIX 135 šedá lepící a stěrkovací hmota pro zateplovací systém s pásky HELUZ 25 1) 3-6 kg/m 2 257,- 48 2) 6-7 kg/m 2 *) 1) 2) Při spáře 10 mm jako lepící malta jako výztužná malta nanesená v tloušťce 5-6 mm Sortiment pásků HELUZ je dostupný na všech závodech firmy HELUZ. Pro další zvýšení dostupnosti jsme pro Vás připravili nová výdejní místa: sklad Plzeň: Chebská 17, Plzeň - Křimice, v areálu firmy Vladimír Škopek-stavebniny, tel: , fax: ; sklad Přerov: Olomoucká ul., Přerov Předmostí, v areálu firmy FKK, spol. s r. o., vedoucí skladu Ing. Dostálek, tel: ; sklad Ostrava: Švermova 2063/12, Ostrava, v areálu firmy MPL Kauf, spol. s r. o. Výdej ze skladu: tel: , keller@mplostrava.cz. Pro výdejní místa zajišťuje objednávky centrální prodejní služba v Dolním Bukovsku, tel.: , mobil: , fax: , prodej@heluz.cz. Speciální tvarovky výrobku 250 Vínovka 1 litr Trativodka 10 Věncovka U-24 (17,5, 24, 30, 36,5) spotřeba cihel balení na paletu 134x x100 mm ks/m 2 ks/bm Kč/ks Kč/m 2 Kč/bm ks Vínovka 1 l 250/160/330 23,5 34,00 799,- 72 Trativodka / cyklů 14,10 56,- 320 Věncovka U-17,5 240/175/238 28,60 114,- 120 (144) Věncovka U /240/ ,30 157,- 100 pro vyzdívání instalačních šachet a věnců Věncovka U /300/238 49,10 196,- 96 Věncovka U-36,5 240/365/238 59,80 239, HELUZ NATURE Energy - nepálené hliněné cihly vyrobeny ze 100% přírodního materiálu bez příměsí výrobku Nature energy 12/25 součinitel prostupu tepla U [W/m 2 K] tepelný odpor R [m 2 K/W] 1) absorpce vzdušné vlhkosti ,- 14,30 22,7 1) 325,- mrazuvzdornost akustika 2) požární odolnost akumulace 3) spotřeba balení na bez cihel bez paletu 134x100 mm U 2 R 2 kg/m 2 db EI KJ /m 2 K m 2 m 3 l/m 2 Kč/ks Kč/m 2 Kč/m 3 ks 240/120/250 2,33 0,17 5, ,4 128,2 9,2 382, , ,80,- 240/250/120 1,67 0,34 11, ,8 123,1 28,5 764, ,- 1) 2) 3) Hodnoty při ustálené vlhkosti dle ŐN B Při c p = 1,0 kj/ (KgK) Ideální dýchající přírodní materiál s vysokou tepelnou akumulací, vysokým akustickým útlumem a jedinečnou absorpcí vzdušné vlhkosti, rychlé zdění, velký formát a úspora. Uvedené technické parametry zdiva platí za předpokladu použití HELUZ Nature energy. Na hliněné cihly není možno použít a omítky s cementem. výrobku použití V případě objednání bude forma dodávky (balení) sjednána osobně po dohodě. hmotnost pytle vydatnost hotové z pytle spotřeba tl. 12,0/25 80 cena bez DPH Pevnost v tlaku MPa (ložná plocha) balení ks pytlů na paletu kg l l/m 2 Kč/pytel 120x80 Nature energy malta hliněná malta určená pro zdění z nepálených cihel - hliněný dům 25 13,9 9,2/28,5 l/m 2 125,- 30 P 4 (24x25) P 8 (25x12) P 2 (12x24) Strana 16 Technické změny vyhrazeny

17 Akustické cihly HELUZ AKU 30 AKU 25 AKU 20 AKU 14 AKU 30 AKU 30/33,3 AKU 25 zalévaná zalévaná broušená zalévaná zalévaná hotel. příčka těžká těžká AKU 20 AKU 11,5 2 x 20 + izolant informativní hodnoty spotřeba balení na paletu R w (C,C tr ) 5) U R bez vylití po vylití cihel bez (lepidla) včetně (lepidla) 118x100 a zakládací 134x100 mm db W/m 2 K m 2 K/W MPa MPa m 2 m 3 Kč/ks Kč/m 2 Kč/m 3 Kč/ks Kč/m 2 Kč/m 3 ks AKU 30 zalévaná * 497/300/ (-2;-6) 1,30 0, ) /20 3) /30 4) 8,0 26,7 55,20 442, ,- 40 AKU 25 zalévaná broušená 500/250/249 57(-2;-5) 1,40 0, ) /20 3) /25 4) 8,0 32,0 65,70 591, ,- 60 AKU 20 zalévaná broušená 497/200/249 připravujeme 1,57 0, ) /20 3) 8,0 40,0 62,50 501, ,- 70 AKU 14 zalévaná * 497/140/ (-2;-6) 1,76 0, ) /15 2) 8,0 57,1 35,20 282, ,- 100 * Tento sortiment pouze do vyprodání zásob. AKU 30 těžká 247/300/ (-3;-7) 0,87 0, , , ,- 16,0 53, , , ,- 80 AKU 30/33,3 333/300/ (-2;-6) 0,87 0, ,80 970, ,- 12,0 40, ,70 992, ,- 48 AKU 25 těžká 372/250/ (-1;-4) 0,97 0, ,70 821, ,- 10,7 42, ,80 854, ,- 60 AKU /200/ (-1;-4) 1,14 0,61 10/15 10,7 53,3 54,90 587, ,- 60 AKU 11,5 375/115/ (-1;-4) 1,98 0,24 10/15 10,7 92,8 29,00 310, , x 20 + izolant 497/200/ (-1;-6) 0,26 3, ,0 32,0 88,80* 710,-* 1 776,- 70 1) Pevnost tvarovky při vylití betonem C 8/10 2) Pevnost tvarovky při vylití betonem C 12/15 3) Pevnost tvarovky při vylití betonem C 20/25 4) Pevnost tvarovky při vylití betonem C 25/30 * Cena za obě tvarovky bez izolantu, cena za 1 ks HELUZ 20 viz. str. 20 5) Vážená laboratorní vzduchová neprůzvučnost stěny s oboustr. omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 6) Informativní hodnoty součinitele prostupu tepla U a tepelného odporu R s plně promaltovanou spárou ze zálivkového betonu ().C;C tr - faktory přizpůsobení spektru, o které podle typu spektra zdroje hluku v reálných podmínkách lze snížit hodnotu R w C - odpovídá spektru hluku při činnostech v bytě nebo dopravnímu hluku na dálnicích C tr - odpovídá spektru dopravního hluku ve městech a obcích MOŽNOSTI POUŽITÍ CIHEL AKU PŘI POŽADAVCÍCH NA ZVUKOVOU IZOLACI STĚN MEZI MÍSTNOSTMI V BUDOVÁCH DLE ČSN : ,5 R w 2x20 + CHRÁNĚNÝ PROSTOR HLUČNÝ PROSTOR (db) 1) 2) izolant 3) Bytové domy, rodinné domy nejméně jedna obytná místnost bytu Všechny ostatní obytné místnosti téhož bytu 42 Bytové domy obytné místnosti bytu Všechny místnosti druhých bytů, včetně příslušenství 53 Společné prostory domu (schodiště, chodby, terasy, kočárkárny, sušárny, sklípky apod.) 52 Průjezdy, podjezdy, garáže, průchody, podchody 57 Místnosti s technickým zařízením domu výměníkové stanice, kotelny, strojovny výtahů, strojovny VZT, prádelny apod.) s hlukem: L A, max 80 db 80 db < L A, max 85 db Provozovny s hlukem L A, max 85 db: s provozem nejvýše do h.s provozem i po h. R w - vážená stavební vzduchová neprůzvučnost - požadavek normy ČSN :2010 * Doplňující informace viz norma ČSN :2010 1) stěna z cihel HELUZ AKU zalitá a vyzděná cementovou maltou nebo betonem o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 2) stěna z cihel HELUZ AKU těžká, vyzděná na vápenocementovou maltu o objemové hmotnosti min kg/m 3 s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 3) složená stěna z cihel HELUZ 20 s vložkou z minerální vaty Rockwool Steprock ND (T) tl. 2 x 5 cm s vápenocementovou omítkou 2 x 15 mm o objemové hmotnosti min kg/m 3 57 * 62 * Terasové nebo řadové rodinné domy a dvojdomky obytné místnosti bytu Všechny místnosti v sousedním domě 57 Všechny místnosti druhých jednotek 47 Hotely a zařízení pro přechodné ubytování Společně užívané prostory (chodby, schodiště) 45 ložnicový prostor ubytovací jednotky Restaurace a jiné provozovny s provozem do h. 57 Restaurace a jiné provozovny s provozem i po h. L A, max 85 db 62 Nemocnice, zdravotnická zařízení lůžkové pokoje, ordinace, pokoje lékařů, operační sály apod. Školy a vzdělávací instituce učebny, výukové prostory Administrativní a správní budovy, firmy kanceláře a pracovny Lůžkové pokoje, ordinace, ošetřovny, operační sály, komunikační a pomocné prostory (chodby, schodiště, haly) 47 * Hlučné prostory (kuchyně, technická zařízení budovy) L A, max 85 db 62 Učebny, výukové prostory 47 Společné prostory, chodby, schodiště 47 Hlučné prostory (dílny, jídelny) L A, max 85 db 52 Velmi hlučné prostory (hudební učebny, dílny, tělocvičny) L A, max 90 db 57 * Kanceláře a pracovny s běžnou administrativní činností, chodby, pomocné prostory 37 Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků 10) 45 Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti vyžadující vysokou ochranu před hlukem 10) 50 Celková tloušťka akustické stěny s omítkou (cm) ,5 53 výrobku zdicí beton (malta) zálivkový beton (malta) orientační cena zálivkového a zdicího betonu na 1m 2 zdiva * na 1m 3 zdiva * orientační pracnost 1 m 2 zdiva normohodiny (inf.)* Nh/m 2 l/m 2 l/m 2 beton beton beton beton beton beton C 8/10 C 12/15 C 20/25 C 8/10 C 12/15 C 20/25 AKU 30 zalévaná 14,4 187,4 332,- 354,- 395, , , ,- 0,80 AKU 24 zalévaná 11,5 133,5 236,- 252,- 281,- 985, , ,- 0,67 AKU 20 zalévaná 9,6 100,6 178,- 190,- 212,- 891,- 950, ,- 0,58 AKU 14 zalévaná 6,7 57,7 102,- 109,- 122,- 730,- 779,- 869,- 0,45 AKU 30 těžká 36,0 0,91 AKU 25 těžká 24,0 0,84 AKU 20 těžká 19,0 0,76 AKU 11,5 těžká 11,5 0,58 * Při ceně betonu C 8/10 = 1 771,- Kč/m 3, C 12/15 = 1 889,- Kč/m 3, C 20/25 = 2 108,- Kč/m 3. Ceny jsou stanoveny dle aktuálních ceníků betonu platných v době vydání tohoto ceníku (cena bez dopravy a DPH). Orientační čas potřebný k vyzdění 1m 2 zdiva a jeho vyplnění betonem je 2540 min. v závislosti na tloušťce zdiva. Technické změny vyhrazeny Strana 17

18 Materiály, pomůcky a služby pro broušené zdivo Lepidla a malta HELUZ pro broušené cihly v tlaku součinitel tepelné vodivosti l hmotnost pytle vydatnost 1 pytle MPa W/mK kg l Kč/pytel Kč/l hotová malta HELUZ lepidlo (malta pro zdění na tenkou spáru) 0,83 19,5 177,- 9,08 48 HELUZ celoplošné lepidlo (malta pro zdění na celoplošnou tenkou spáru) 10 0, ,- 8,42 35 HELUZ zakládací malta 0,79 13,9 134,- 9,64 48 balení ks pytlů na paletě 120x80 (118x100) HELUZ pěna pro broušené cihly obsah dózy vydatnost 1 dózy na cihelné zdivo popis výrobku ml m 2 cena v Kč bez DPH HELUZ pěna bezcementové lepidlo 5 (š. zdiva mm) 750 pro broušené cihly 10 (š. zdiva mm) 390,- Čistič pěny 390,- Aplikační pistole profesionální pistole pro aplikaci HELUZ pěny 1 100,- Aplikační pistole pro aplikaci HELUZ pěny 598,- prodej 1 ks Půjčovna Půjčíme Vám pomůcky pro zdění z broušených cihel a technologické pomůcky (zakládací soupravy a nanášecí válce). Objednávky zapůjčení pracovních pomůcek jsou prováděny telefonicky tel.: , fax: příp. elektronicky formulářem na a em: pomucky@heluz.cz. HELUZ pracovní pomůcky pro broušené cihly cena v Kč bez DPH prodej půjčovné vratná záloha 1 ks 1 den Vyrovnávací souprava ,- 450, ,- Vyrovnávací souprava HELUZ LIGHT 397,- HELUZ nanášecí válec lepidla (50; 49; 44; 40; 30; 25; 24; 20; 10 cm) HELUZ nanášecí válec celoplošného lepidla 7 979,- 170, ,- (50; 49; 44; 40; 36,5; 30; 25; 24; 20; 17,5 cm) HELUZ LIGHT nanášecí válec lepidla (50; 49; 44; 40; 30; 25; 24; 20 cm) 4 467,- HELUZ LIGHT nanášecí válec celoplošného lepidla (50; 49; 44; 40; 36,5; 30; 25; 24; 20; 17,5 cm) 5 098,- Univerzální hradítko pro válce na celoplošné lepidlo (pro libovolnou tloušťku zdiva) 578,- Nivelační souprava (rotační laser) , ,- Stativ 5 392,- 800, , ,- Lať 1 426, ,- Míchadlo (dvourychlostní + metla) W upínací zařízení HEXAFIX 8 840,- 250, ,- Nádoba na míchání 65 l 142,- Nádoba na míchání 90 l 178,- Kotva z nerezové oceli 8,80 nanášecí válec pro celoplošné lepidlo nádoba na míchání vyrovnávací souprava HELUZ pěna a aplikační pistole nanášecí válec pro lepidlo nivelační souprava a lať V ceně broušených cihel je započteno lepidlo nebo pěna, zakládací malta v tloušťce 20 mm (tj. ke každé 11. cihle) a pomoc při založení stavby v hodnotě Kč, která je poskytována na požádání za dotovanou cenu Kč včetně platné DPH. Pomoc při zakládání dalšího podlaží z broušených cihel bude provedena za dotovanou cenu Kč včetně platné DPH. Tato služba je omezana dobou pěti hodin, každá následující hodina je zpoplatněna částkou 500 Kč/hod.. Rezervace služby a objednávky zapůjčení pracovních pomůcek jsou prováděny telefonicky tel.: , fax: příp. elektronicky formulářem na a em: zakladani@heluz.cz, pomucky@heluz.cz. Do dvou pracovních dnů Vás budem informovat o průběhu Vašeho požadavku na zakládání stavby. HELUZ lepidlo je naneseno pouze na žebrech cihel a nepřekrývá dutiny v cihlách. HELUZ celoplošné lepidlo je naneseno v tloušťce 3 mm a překrývá celoplošně dutiny v cihlách. Aplikační pistole jsou dodávány v rámci dodávek systému s HELUZ pěnou a nejsou dodávány samostatně. V ceně pracovních pomůcek je zahrnut návoz při dodávce společně se stavebním materiálem na uceleném kamionu. V případě, že není pro danou tloušťku zdiva k dispozici nanášecí válec lepidla, jsou cihly namáčeny přímo do lepidla v namáčecí nádobě. DOTOVANÁ POMOC PŘI ZALOŽENÍ BROUŠENÉHO ZDIVA! ZAKLÁDACÍ MALTA V HODNOTĚ Kč * ZDARMA! * Při obvyklé velikosti a provedení rodinného domu s podkrovím je zakládací malta použita na základové desce a na stropní desce. Dotovaná pomoc při založení stavby z broušeného zdiva a zdarma dodávaný materiál na založení - zakládací malta na spáru v tloušťce 20 mm (tj. ke každé 11. cihle). Doporučená tloušťka vrstvy je mm. Plná cena služby pomoci při založení má hodnotu Kč na základové desce a v případě stavby podkroví pak dalších Kč na stropní desce. Zakládací malta na založení rodinného domu má obvykle hodnotu Kč na základové desce a Kč na stropní desce. Celkem Kč u běžného rodinného domu s podkrovím. Dotovaná cena služby pomoci při založení stavby je Kč včetně platné DPH na základovou desku a Kč na stropní desku. Cena zakládací na spáru tl. 20 mm na obě desky 0 Kč. Náklad na dotovanou službu pomoci při založení včetně materiálu u běžného rodinného domu s podkrovím je Kč celkem. Celková úspora je tedy = Kč na rodinný dům. Strana 18 Technické změny vyhrazeny míchadlo vyrovnávací souprava HELUZ LIGHT stativ hradítko kotva z nerezové oceli
