TIA na dosah. Nová generace LOGO! 8. Siemens, s.r.o Rakušan Ondřej

Transkript

1 TIA na dosah Nová generace LOGO! 8 Siemens, s.r.o Rakušan Ondřej

2 Ondřej Rakušan SIMATIC S7-1200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web: Siemens, s.r.o Rakušan Ondřej

3 Program Úvod LOGO! Přestávka LOGO! Závěr Siemens, s.r.o Rakušan Ondřej

4 LOGO! 8 Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

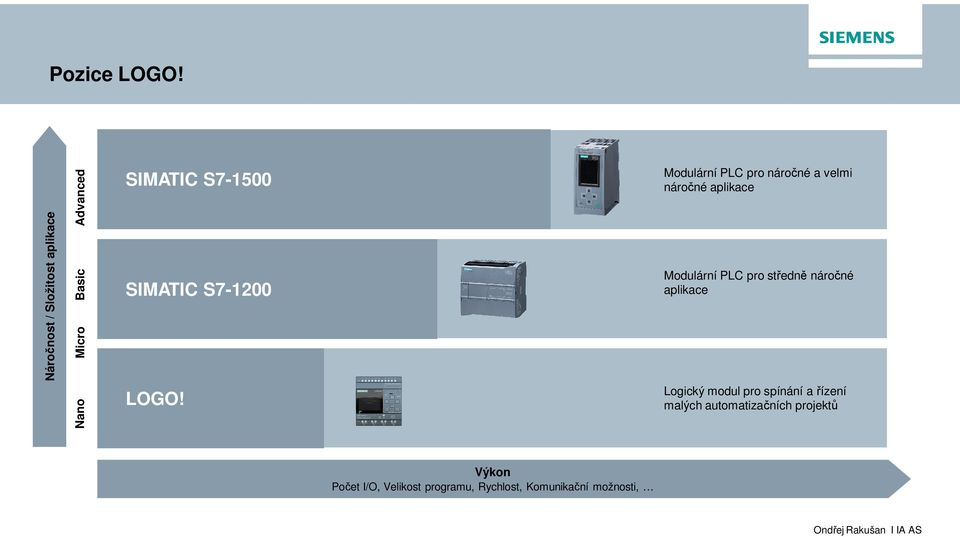

5 Pozice LOGO! Náročnost / Složitost aplikace Nano Micro Basic Advanced SIMATIC S SIMATIC S LOGO! Modulární PLC pro náročné a velmi náročné aplikace Modulární PLC pro středně náročné aplikace Logický modul pro spínání a řízení malých automatizačních projektů Výkon Počet I/O, Velikost programu, Rychlost, Komunikační možnosti,

6 Pozice LOGO! Mezi standardní spínací technikou a S Cena SIMATIC S PLC Časová relé LOGO! Logický modul Pomocné kontakty Možnosti / Výkon

7 LOGO! základní jednotky Prověřená řada LOGO! 0BA6 ve variantách s displejem a bez displeje pro 4 varianty napájení Základní jednotky LOGO! 0BA7 nabízejí vestavěnou komunikaci po Ethernetu. Možné typy komunikace: LOGO! ó LOGO!, SIMATIC S7 and HMI

8 LOGO! přehled dostupných produktů 12/24 RC(o) 24 C(o) 24 RC(o) 230 RC(o) LOGO!..0BA6 4 typy základních jednotek s / bez displeje, spojení s PC pomocí LOGO! kabelu 8 vstupů, 4 výstupy, max. rozšíření 24 DI, 16 DO, 8AI a 2 AO Varianty napájení 12/24 V DC, DO RLY 10A, 4 AI vstupy pro 0-10V 24 V DC, tranzistorové výstupy (300 ma), 4 AI vstupy 0-10V 24 V AC DC, reléové výstupy 10 A V ACDC, reléové výstupy 10A LOGO!..0BA7 2 základní jednotky s integrovaným rozhraním Ethernet, standardní SD karty, 8 stupů, 4 výstupy, max. rozšíření 24 DI, 16 DO, 8AI a 2 AO Varianty napájení 12/24 LOGO! V DC TD, DO RLY 10A, 4 AI vstupy pro 0-10V V ACDC, reléové výstupy 10A 12/24 RCE 230 RCE LOGO! TD DM 16 (3x) DM 8 (4x) AM2 AM2 RTD AM2 AQ CM AS-i CM EIB/KNX

9 LOGO! 8 Základní jednotky LOGO! 0BA6 a 0BA7 budou kompletně nahrazeny novým hardwarem LOGO! 8. LOGO! 0BA6 a 0BA7 zůstanou na trhu minimálně jeden rok po uvedení LOGO! 8 Nové možnosti a více funkcí, nový displej a integrovaný WEB-Server rychlý přechod na LOGO8 díky: o 30% levnější, menší rozměry, nový displej a integrovaný WEB-Server LOGO! 8 splňuje požadavky na komunikaci a nízkou cenu LOGO! 0BA6 and 0BA7 zůstanou na trhu minimálně jeden rok po uvedení LOGO! 8

10 LOGO! 8 Hardware + stejné rozměry jako LOGO! 0BA6 (4 TE) + Micro SD karta + Ethernet Nový displej: + 6 řádek(16 znaků na řádku) + 3 barvy podsvětlení (bílá, oranžová, červená) Novinky: více výstupů Q17 - Q20 více analogových výstupů AQ3 AQ8 datový záznam na msd-kartu, až 20,000 záznamů konfigurace Start Up Time nová struktura menu LOGO! 8 Základní moduly & Rozšiřující moduly uvolněny najednou (kromě KNX module)

11 LOGO! 8 přehled dostupných produktů LOGO! 8 LOGO! 24CE & 24CEo LOGO! 12/24RCE & 12/24RCEo Novinka LOGO! 24RCE & 24RCEo LOGO! 230RCE & 230RCEo CM EIB/KNX DM 16 DM 8 AM2 AM2 RTD AM2 AQ CMR 2020 LOGO! TDE CM KNX

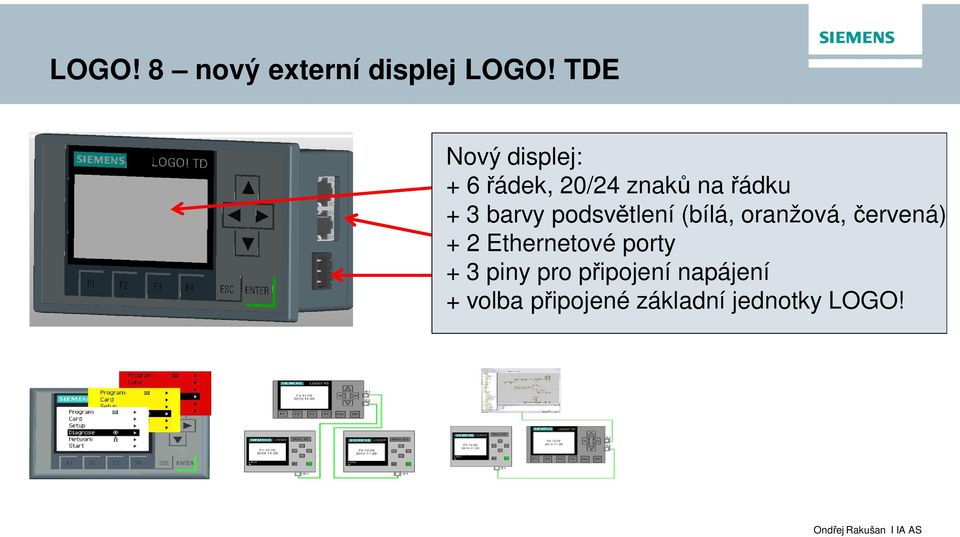

12 LOGO! 8 nový externí displej LOGO! TDE Nový displej: + 6 řádek, 20/24 znaků na řádku + 3 barvy podsvětlení (bílá, oranžová, červená) + 2 Ethernetové porty + 3 piny pro připojení napájení + volba připojené základní jednotky LOGO!

13 LOGO! 8 nový externí displej LOGO! TDE LOGO! 8 TDE: Připojení 2 ks LOGO! pomocí ethernetu Možnost volby, s jakou základní jednotkou bude LOGO! TDE komunikovat a zobrazovat textové zprávy LOGO! 8 TDE: Možnost připojení LOGO!8 a PC k externímu displeji pomocí Ethernetu Komunikace softwaru LOGO! Soft Comfort V8 a displeje LOGO!TDE najednou

14 Displej LOGO! TDE - volba režimu Admin / Operator * Start * Program Setup Network Diagnostic * Card LOGO! TDE Admin / operator mode Položky označené (*) nejsou přístupné v režimu - Operator Omezení v režimu Operator - RUN / STOPP - Změny v programu - Změna názvu programu - Změny hesla / hesel - přístup k funkcím msd-karty Výhody: Ochrana heslem proti nechtěným změnám v projektu a základní jednotce

15 Porovnání základních jednotek 0BA6 0BA7 0BA8 Rozměry 4TE (72 mm) 6TE (108 mm) 4 TE (72 mm) Rozhraní RS232 LOGO! Ethernet (RJ45) Ethernet (RJ45) Externí paměť LOGO! Memory Card Standard SD-card Standard Micro SD-card Externí baterie LOGO! Battery Module - - Záloha hodin reálného času Ano- 80 hodin Ano 480 hodin (20 dní) Ano 480 hodin (20 dní) Max. DI / DQ / AI / AQ 24 / 16 / 8 / 2 24 / 16 / 8 / 2 24 / 20 / 8 / 8 Max. počet bloků programu Posunovací registr 1x 8bit 4x 8bit 4x 8bit Příznaky digitální / analogové 27/ 6 27 / / 64 Virtuální výstup LOGO! Networking - Ano (9x LOGO! 0BA7/8) Ano (9x LOGO! 0BA7/8) Uživatelské funkce (UDF) - Ano Ano Datový záznam - Ano (2000 dat. záznamů na SD kartu) Ano(20000 záznamů na SD kartu) Astrotimer, Average, Filter, Stopwatch, Min/Max. - Ano Ano Integrovaný Web server - - ano, LOGO! / LOGO! TDE pohled Připojení LOGO! TD (E) Speciální kabel Speciální kabel Standardní Ethernet kabel

16 LOGO! 8 Webový server Program it Select it Enable it Kompatibilní s + Standardní www prohlížeče (Internet Explorer, Chrome, FireFox, ) + Smartfouny (optimalizované rozlišení) (Android, ios, WindowsPhone) Podporované operace + Změna parametrů konfigurace v Textové zprávě + Kurzorové klávesy na LOGO! nebo LOGO! TDE + LOGO! TD funkční klávesy použité v LOGO! programu + Tablety (optimalizované rozlišení) (Android, ios, Windows)

17 LOGO! 8 Webový server

18 Komunikační možnosti LOGO! 0BA8 Režim Master / Slave Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

19 LOGO! 8 - Komunikace v režimu Master/Slave Master LOGO! 8 Pouze Master obsahuje program jednotky Slave vyžadují pouze: + nastavení režimu Slave + vlastní IP adresa + IP adresa zařízení Master Slave Max. 8 Slave

20 LOGO! 8 - Komunikace v režimu Master/Slave LOGO! spojení podporováno max. 1 Master a 8 zařízení Slave (1 spojení rezervováno pro LOGO! Soft Comfort V8) Max. rozšíření: 64 Slave vstupů, 64 Slave výstupů, 32 Slave AI, 16 Slave AQ Současně umožňuje komunikaci z/do: + LOGO! Slave (vzdálené IO) + LOGO! Master + Siemens HMI + SIMATIC Controller + PG/PC přes OPC Velice jednoduché nastavení Zapojení LOGO! do větších aplikací až 128 DI/DO a 48 AI/AQ

21 Komunikační možnosti LOGO! 8 Siemens HMI SIMATIC Controller PG/PC

22 Komunikace Master / Master PG/PC LOGO! 8 LOGO! 8 LOGO! spojení podporováno 8 kanálů Server / Klient, 1 rezervován pro LOGO! Soft Comfort Současně umožňuje komunikaci z/do: + LOGO! Slave (vzdálené IO) + LOGO! Master + Siemens HMI + SIMATIC Controller + PG/PC přes OPC

23 Komunikace mezi LOGO! a Siemens HMI Siemens HMI a LOGO! 8 Možnost využití profesionálních displejů SIMATIC HMI v aplikacích, kde nestačí standardní displej LOGO! a LOGO! TD Maximálně lze zobrazit 32 hodnot z LOGO! na SIMATIC HMI WinCC Basic V13 pouze pro panely řady HMI Basic Cena:99 Programovací SW pro konfiguraci HMI WinCC Basic V13 / TIA Portal

24 LOGO! 0BA8 - Novinky LOGO 0BA8 Vlastnosti / Funkce 8 základních jednotek s rozhraním Ethernet Vylepšený hardware a design - nový displej - menší rozměry (4TE) Integrovaný WEB-server Nový LOGO! Soft Comfort - vylepšené funkce pro komunikaci Volitelný GSM komunikační modul pro SMS a synchronizaci času Benefit Všechny BM jednotky LOGO! jsou nyní k dispozici s Ethernetem -> úspora nákladů Lepší viditelnost zpráv na displeji Úspora místa Levná možnost vzdáleného řízení a monitorování Rychlejší a jednodušší programování LOGO! Alarmy a vzdálené ovládání pomocí mobilního telefonu

25 LOGO! 8 Komunikační moduly Vzdálené ovládání a monitoring s LOGO! Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

26 LOGO! 8 Přehled produktů Komunikační moduly LOGO! CSM switch pro připojení, s jedním portem z přední strany + LOGO! CMR 2020 pro komunikace přes GSM síť, GPS a NTP časovou synchronizaci +

27 LOGO! CMR2020 Hlavní výhody Dohled, zasílání alarmů a vzdálené řízení decentralizovaných systémů pomocí SMS Synchronizace času pro LOGO! 8 přes: GPS GRPS (NTP) Síť mobilního operátora Určení pozice prostřednictvím GPS Snadná diagnstika přes LED + Stav napájení Stav portu a datová rychlost pro každy port + Projektování přes webový server Montáž: 35mm lišta (DIN EN 50022) Na stěnu + + Samostatná funkce s 2 DI a 2 DO +

28 Typické oblasti nasazení Jednoduché vzdálené sledování a řízení (vč. domovních instalací ovládání topení, oken nebo zálivky) Automatizace budov vč. Zařízení pro HVAC nebo řízení čerpadel Automatické zavlažování, automatizované systémy krmení v zemědělství Vzdálený dohled a řízení malých strojů Vzdálené monitorování a řízení akčních členů a senzorů v vodním hospodářství (hladina, tlak, teplota a průtok) Sledování polohy pro logistické aplikace (např. vozíky, mrazírenské dopravníky, kontejnery atd.) Základní sledování energií

29 Získané certifikace pro LOGO! CMR2020 DE: EN: Potvrzené a uvolněné Plánované, nutno diskutovat aktuální situaci V tuto chvíli není plánované. Certifikační proces v závislosti na významných projektech

30 Konfigurace Webové rozhraní Start page

31 Konfigurace Mobilní rozhraní nastavení Aktivuj mobilní rozhraní Heslo SIM karty Heslo pro příchozí SMS

32 Konfigurace Aktivace GPS Aktivovat GPS

33 Konfigurace Time-of-day synchronizace času Možnosti: NTP GPS Ze sítě operátora Interval obnovy: 1 hod 12 hodin 1 den Pouze pro NTP: Adresa veřejně dostupného NTP serveru Aktivovat pomocí menu a dále nastavit a aktivovat datové připojení (APN) menu Mobile wireless settings Pouze pro GPS: Activate v menu Activate GPS << System Přeposlání času do LOGO! BM

34 Připojení antén na LOGO! CMR GPS a GSM antény bez průchodek LOGO! CRM s oddělenými anténami LOGO! CRM s přímo instalovanými anténami GPS-Antenne ANT895-6ML 6GK5895-6ML00-0AA0 s N-Connect female GPRS/LTE-Antenne ANT896-4ME 6GK5896-4ME00-0AA0 s N-Connect female GPS-Antenne ANT895-6ML 6GK5895-6ML00-0AA0 s N-Connect female GPRS/LTE-Antenne ANT896-4MA Rundstahl 6GK5896-4MA00-0AA3 s SMA-Connect male Konektor pro GPS anténu SMA female Flexible Connection Cable N-Connect/SMA Male/Male 0,3m = 6XV1875-5LE30 1m = 6XV1875-5LH10 2m = 6XV1875-5LH20 5m = 6XV1875-5LH50 Flexible Connection Cable N-Connect/SMA Male/Male 0,3m = 6XV1875-5LE30 1m = 6XV1875-5LH10 2m = 6XV1875-5LH20 5m = 6XV1875-5LH50 Konektor pro GPS anténu SMA female Přímé připojení Alternativa s kabelem, přímé připojení Konektor pro GSM anténu s SMA-konektorem female LOGO! CMR2020 6GK7142-7BX00-0AX0 LOGO! CMR2020 6GK7142-7BX00-0AX0 GPRS/LTE-Antenne ANT794-4MR Tyčová anténa s 5m flexibilním kabelem 6NH9860-1AA00 s SMA male

35 Připojení antén na LOGO! CMR GPS a GSM antény s průchodkami / bleskojistkami LOGO! CRM s průchodkou LOGO! CRM s bleskojistkou GPS-Antenne ANT895-6ML 6GK5895-6ML00-0AA0 s N-Connect female GPRS/LTE-Antenne ANT896-4ME 6GK5896-4ME00-0AA0 s N-Connect female GPS-Antenne ANT895-6ML 6GK5895-6ML00-0AA0 s N-Connect female GPRS/LTE-Antenne ANT896-4ME 6GK5896-4ME00-0AA0 s N-Connect female Flexible Connection Cable N-Connect Male/Male 1m = 6XV1875-5AH10 2m = 6XV1875-5AH20 5m = 6XV1875-5AH50 10m = 6XV1875-5AN10 Flexible Connection Cable N-Connect Male/Male 1m = 6XV1875-5AH10 2m = 6XV1875-5AH20 5m = 6XV1875-5AH50 10m = 6XV1875-5AN10 Panel Feedtrough N-Connect/ N-Connect female / female 6GK5798-2PP00-2AA6 LOGO! CMR2020 6GK7142-7BX00-0AX0 Flexible Connection Cable N-Connect/SMA Male/Male 0,3m = 6XV1875-5LE30 1m = 6XV1875-5LH10 2m = 6XV1875-5LH20 5m = 6XV1875-5LH50 Lightning Protector LP 798-1N N-Connect/ N-Connect female / female 6GK5798-2LP00-2AA6 LOGO! CMR2020 6GK7142-7BX00-0AX0 Flexible Connection Cable N-Connect/SMA Male/Male 0,3m = 6XV1875-5LE30 1m = 6XV1875-5LH10 2m = 6XV1875-5LH20 5m = 6XV1875-5LH50 Instalační skříň Instalační skříň

36 Metalické kabely RJ45 Patch cordy (stíněný, PIMF- Pair In Metal Folie) Cat5e a Cat6 IE FC RJ45 FastConnect Typ 2x2 (Cat5) nebo 4x2 (Cat6/6a) TP Cord RJ45/RJ45; 0.5m TP Cord RJ45/RJ45; 1m TP Cord RJ45/RJ45; 2m TP Cord RJ45/RJ45; 3m TP Cord RJ45/RJ45; 4m TP Cord RJ45/RJ45; 6m TP Cord RJ45/RJ45; 10m 6XV1870-3QE50 6XV1870-3QH10 6XV1870-3QH20 6XV1870-3QH30 6XV1870-3QH40 6XV1870-3QH60 6XV1870-3QN m dle strukturované kabeláže, m pro bod-bod spojení Více informací:

37 LOGO! 8 komunikační moduly Objednací čísla Zařízení Objednací číslo Uvolnění Popis LOGO! CMR2020 6GK7142-7BX00-0AX0 10/2014 LOGO! CMR2020 komunikační modul pro připojení LOGO! 8 k GSM/GPRS sítím; 1 RJ45 pro připojení k LOGO! 8 přes Ethernet; 2x dig. vstupy; 2x dig. výstupy; čtení/zápis do proměnných LOGO!; SMS odeslat/přijmout; lokalizace přes GPS; časová synchronizace; konfigurace a diagnostika přes webové rozhraní; LOGO! CSM12/24 6GK7177-1MA20-0AA0 09/2014 LOGO! CSM12/24 Compact Switch Module pro propojení LOGO! a až dalších 3 síťových uzlů přes průmyslový ethernet rychlostí 10/100MBit/s, 4x RJ45 porty (1x přední port pro diagnostiku), 12/24 V DC zdroj, LED diagnostika, LOGO! Design

38 LOGO! CMR Příslušenství Antény pro mobilní připojení: GPS anténa : ANT794-4MR (6NH9860-1AA00) Všesměrová anténa pro GSM 2G, UMTS 3G a LTE 4G sítě; odolná vůči vlivům počasí pro použití uvnitř i mimo budovy; 5m připojovací kabel; SMA konektor ANT895-6ML (6GK5895-6ML00-0AA0) GPS anténa; balení obsahuje 0.3 m připojovací kabel s;n-female konektorem; 20 db; IP67 ( C) Upevnění přes magnety nebo šrouby ANT896-4MA (6GK5896-4MA00-0AA3) IRC anténa pro GSM 2G, UMTS 3G a LTE 4G sítě; všesměrová charakteristika; zisk antény: 2dBi, radiální rotace s přidaným kloubem, SMA konektor; IP54, ( C), pro přímé připojení k SMA konektoru ANT896-4ME (6GK5896-4ME00-0AA0) Anténa pro GSM 2G, UMTS 3G a LTE 4G sítě; všesměrová charakteristika; N-FEMALE konektor; 3dBi; IP66 ( C), Upevnění na rozvaděč

39 LOGO! CMR Příslušenství 2 Kabely: SIMATIC NET N-CONNECT/SMA MALE/MALE FLEXIBLE CONNECTION CABLE vhodné pro 0..6 GHz, IP68 Délky: 6XV1875-5LE m 6XV1875-5LH10 1 m 6XV1875-5LH20 2 m 6XV1875-5LH50 5 m Průchodky: RCOAX PANEL FEEDTHROUGH (6GK5798-2PP00-2AA6) IWLAN RCOAX N-CONNECT/N-CONNECT FEMALE/ FEMALE PANEL FEEDTHROUGH 2.4 GHZ a 5 GHZ vhodné pro 0.. 6GHz, IP67 PANEL FEEDTHROUGH FOR WALL THICKNESS MAXIMUM 4:5MM SIMATIC NET N-CONNECT MALE/MALE FLEXIBLE CONNECTION CABLE vhodné pro 0..6 GHz, IP68 Délky: 6XV1875-5AH10 1 m 6XV1875-5AH20 2 m 6XV1875-5AH50 5 m 6XV1875-5AN10 10 m LIGHTNING PROTECTOR LP 798-1N (6GK5798-2LP00-2AA6) IWLAN LIGHTNING PROTECTOR LP 798-1N WITH N-CONNECT/N-CONNECT FEMALE/FEMALE CONNECTION FOR THE ANTENNAS ANT 790, IP65 ( GRD C), Vhodné pro 0..6 GHz, IP67, COMPACT INSTRUCTIONS ON PAPER GERMAN/ENGLISH

40 LOGO! 8 Příslušenství LOGO! CSM - 4-portový switch v designu LOGO! 8 + LOGO! Power - 3 verze pro 24 V - 1,3A; 2,5A a 4A 2 verze pro 12 V - 1,9A; a 4,5A +

41 LOGO! Soft Comfort V8 Novinky LOGO! LOGO! LOGO! PLC LOGO! HMI LOGO! - OPC Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

42 LOGO! Soft Comfort V8 - instalace Aktualizace zdarma!!! Aktualizace pro stávající uživatele LOGO! Soft Comfort Vx V7 zdarma Aktualizace pomocí: Nápověda / Centrum Aktualizací / Internet Podpora OS (Win, Mac or Linux) ( Win XP, Win 7, Win 8 32/64b ) Podpora projektů z předchozích verzí LSC

43 LOGO! Soft Comfort V8 novinky Single diagram mode: + Automatické přiřazení IP adresy pro PC + Totožný vzhled s předchozími verzemi LSC + Tvorba referencí pomocí Drag&Drop Network project mode : + Network view všech jednotek (max.16 jednotek) + Jeden soubor obsahuje všechny aplikace LOGO! + Výměna dat mezi LOGO! pomocí Drag & Drop + Tvorba referencí pomocí Drag&Drop Novinka: Vzhled a rozložení funkcí v programu po Uploadu jsou stejné jako při Downloadu! Optimalizace struktury menu

44 LOGO! Soft Comfort V8 Network Mode: Overview Menu bar 2. Standard Toolbar 3. Program mode 4. Network Toolbar 5. Network view 6. Status bar 7. Program editor 8. Status bar 9. Network project 10.Function blocks

45 LOGO! Soft Comfort V8: nastavení rozhraní 1 1. Připojení pomocí LOGO! USB / Serial kabelu - Výběr LOGO! kabelu - Volba portu (COM-číslo / USB) - Test připojení 2 2. Připojení přes Ethernet - volba Ethernet-Interface - IP adresa LOGO! - Vyhledávání připojených zařízení - Uložení nejčastěji používaných adres - Test spojení - Seznam připojených zařízení 3 3. Pomocí funkce Dyn-DNS (Internet) - Volba Dyn-DNS - Dyn-DNS název LOGO! 8 - Test spojení

46 Příklad: Připojení LOGO! 8 v síťovém režimu 1 Síťový režim 1. Go Online automatická detekce připojených LOGO! 8 2. Zobrazení připojených LOGO! 2 Výhody: Automatická konfigurace nastavení IP adresy pro připojení k LOGO!

47 Příklad: Připojení LOGO! 8 v síťovém režimu Síťový režim 1. Modul LOGO! je připojen v síti, program v LOGO! je součástí LSC 2. Modul LOGO! je připojen v síti, Program v LOGO! není součástí projektu v LSC 3. Manuálně přidané zařízení LOGO! v projektu LSC Výhoda: Jednoduchá identifikace připojených zařízení

48 Vložení programu do Síťového projektu Vložení programu do síťového projektu: 1. Pomocí D&D ze základního režimu Pouze pro projekty z LOGO 7 / 8 Program pro starší verze LOGO! je nutné nejdříve převést 2. Importování projektu ze souboru

49 Propojení zařízení LOGO! 8 Konfigurace pomocí Drag & Drop Přetažení (digitálního nebo analogového) signálu z jednoho projektu do druhého Jednoduché programování 6

50 LOGO! 8 komunikace v síťovém režimu Připojení různých zařízení: 1. PC nebo PG 2. LOGO! 8 3. LOGO! 7 4. S7 PLC (S7-1200, 300, ) 5. Simatic HMI (Basic nebo Comfort Panel) 6. LOGO! TDE (pouze zobrazení) HMI: Odkaz na projekt a SW. Spuštění SW TIA-Portal z LOGO! Soft Comfort V8

51 LOGO! Soft Comfort V8 : Reference 1 1. Reference až do verze V7 přes vlastnosti funkcí 2 2. Dodatečné ikony pro zobrazení / skrytí referencí - Zobrazení tabulky s referencemi - Skrytí tabulky referencí - Zobrazení propojení jednotlivých referencí 3. Reference v softwaru LOGO! Soft Comfort V8 - zobrazení referenční tabulky FB - vytvoření reference propojením vstupu a výstupu 3 Výhoda: Snadnější orientace v projektu

52 LOGO! Soft Comfort V8 : Speciální příznaky Přímá volba příznaku ze seznamu 2. Možnost nastavení zvláštní barvy příznaků 3. Nastavení barvy: Tools/Options/Colors 3 Příklad: Změna barvy příznaků. Vytvořte projekt s využitím speciálních příznaků Tvorba projektu se zobrazením zprávy s barevným podsvětlením Výhody: Jednoduché programování, odlišení speciálních příznaků barvou

53 Nové funkce v LOGO! 0BA7 a LOGO! 8 Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

54 Nové funkce v LOGO! 0BA7 Astronomické hodiny Spíná výstup mezi západem slunce a jeho východem v závislosti na dané lokalitě Stopky Měří čas pokud je vstup sepnuty, funkce jednotlivých kol podporována Analogový filtr Redukce šumu na analogovém vstupu Max_Min Získání minimální a maximální hodnoty signálu v dané časové periodě Průměrná hodnota Získání průměrné hodnoty signálu v dané časové periodě

55 LOGO! Soft Comfort V8 : Astronomické hodiny Novinky: Vložení zpoždění pro sepnutí či vypnutí výstupu funkce Benefit: Individual setting depending on the application (light control, animal breeding,..)

56 LOGO! Soft Comfort V8 : Týdenní spínací hodiny Týdenní spínací hodiny Nastavení je zobrazeno na jedné ploše Benefit: Simpler to configure and better overview of the settings

57 LOGO! Soft Comfort V8 : Nastavení vzdáleného přístupu k LOGO! 8 Nastavení přístupu: 1. Vzdálený přístup přes LOGO! Soft Comfort V8 LOGO! Soft Comfort (Teleservice) 2. Přístup přes LOGO! App 3. Web-Server 4. LOGO! TDE Menu (Admin / Operator režim) Výhody: Přehledné nastavení vzdáleného přístupu na jednom místě

58 LOGO! TDE : volba režimu Admin / Operator Nastavení přístupu: 1. Vzdálený přístup pro LOGO! Soft Comfort 2. LOGO! App V3 3. Web-Server 4. LOGO! TDE Menu (Admin / Operator) Benefit: Separate password protection for remote access and TDE

59 LOGO! Soft Comfort V8 : Nastavení I/O Nastavení I/O: Konfigurace integrovaných AI na základní jednotce LOGO! : + 2 AI (Default) + 4 AI (max.) Benefit: Up to max. 8 temperature measures for all LOGO! 8 Base modules

60 LOGO! Soft Comfort V8 : Vzhled projektu po Uploadu LOGO! 8 a LOGO! Soft Comfort V8: Stejný vzhled FB po provedení uploadu. (Pouze s využitím LOGO! Soft Comfort V8 a LOGO! 8) Upload LOGO! 7 Upload LOGO! 8 Výhody: Snadnější orientace při Uploadu projektu

61 LOGO! Soft Comfort V8: V-Memory v LOGO! 8 Nový rozsah adres pro LOGO! 8 V-Memory v LOGO! 8 Nové adresy!! Při přechodu z LOGO! 7 nutné změnit adresy Přístup k nastavení Data & Času v LOGO! 8 Nový rozsah adres. Podpora Čtení / Zápisu Přístup k nastavení Data & Času

62 Datový záznam a LOGO! 8 LOGO! 8 umožňuje funkci Datového záznamu do interní paměti nebo micro SD kartu Maximálně 5 souborů *.csv po 20 tisíci záznamů na Micro SD kartě Standardní micro SD karta Podporována FAT 32

63 Datový záznam a LOGO! Umístěte blok funkce DZ do programu + double click Vyberte funkce, které chcete ukládat Vyberte parametry ukládaných funkcí 4 Přidat / odebrat zvolená data 5 Seznam dat pro ukládání (max. 32) 2

64 Datový záznam a LOGO! 8 Pro nahrání datového záznamu z interní paměti, zvolte: Nástroje; Transfer; Nahrát, Datový log. Nahrajte soubor s datovými záznamy a uložte na PC. Pro přehrání datového záznamu z SD karty na PC vložte kartu do čtečky a zkopírujte soubor.

65 Datový záznam a LOGO! 8 Soubory na SD-Kartě: Xx.csv: Soubor s daty, max. 5 souborů LOGO_U_P.bin: Soubor s programem, který je vykonáván v LOGO! 8 Ostatní soubory je možné ukládat na SD kartu

66 IO-Status: přenos dat do PC Nástroje Přenos Stav I/O and IO Přehledové okno se stavy I/O

67 IO-Status: přenos dat do PC Aktuální stav I/O Výběr vstupů a výstupů, které se ukládají Počet záznamů: (20 100) + Refresh time (0,5 300 vteřin) Jednoduché zálohování stavu I/O do souboru ve formátu *.csv 4 Cesta k souboru ve dormátu CSV Data jsou ukládána tak dlouho, dokud je otevřen I/O Status 2 3 4

68 Uživatelsky definované funkce v LOGO! 8 Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

69 Uživatelsky definované funkce v LOGO! 0BA7 Výběr části programu, která má být zvolena jako UDF. Pravé tlačítko myši a zvolit vytvoř UDF

70 Uživatelsky definované funkce v LOGO! 0BA Uživatelsky definované funkce zrychlují práci programátora a umožňují opětovné využití již napsané části programu Zvolte Nástroje; Možnosti Vyberte - UDF Stiskněte Přidat UDF a vyberte uloženou UDF Umístněte UDF v projektu

71 SIMATIC S FW4.0 Siemens, s.r.o Rakušan Ondřej siemens.cz/micro

72 Ukončení prodeje SIMATIC S FW 3.0 Od dojde ke změně v prodeji SIMATIC S FW3.0 - Produkt bude převeden do výběhových produktů a bude standardně k dispozici do Od bude k dispozici 9 let jako náhradní díl

73 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Profinet I-Device Jednoduché připojení S k zařízení IO controller na síti Profinet IO controller 1 CPU1 I-Device CPU2 IE / PROFINET IO controller 1 CPU1 I-Device Operational System Operational System IE / PROFINET Application / User program Application / User program IO device 1 IO device 2 IO device 3 CPU2 IO process image Input addr. Output addr. IO process image Input addr. Output addr. PROFINET IO Úspora nákladů / rychlé uvedení do provozu / široké komunikační možnosti

74 SIMATIC S FW V4 + TIA Portal V12 SP1 Nové možnosti pro diagnostiku Trace Záznam až 16 různých proměnných do oddělené části paměti PLC (mimo work, load a retentivní paměť) Podpora více záznamů najednou (multiple trace-jobs) Cyklický záznam (real-time) Více možností spuštění záznamu Spuštění záznamu nezávisle na PLC pro jednodušší detekci sporadických jevů Export naměřených hodnot v souborech csv Diagnostika pro odhalení sporadických problémů

75 SIMATIC S FW V4 + TIA Portal V12 SP1 Přehled novinek s firmwarem V4 Nové funkce pro SIMATIC S Editování DB Online Jednoduché změny v datových blocích v režimu online během běžícího CPU Receptury Uložení receptur přímo v interní nebo externí paměti CPU Vylepšené nahrávání projektu do PLC v režimu RUN

76 Změny v prodeji S7-200 od Předpokládaný průběh ukončení prodeje S7-200 Nárůst L1 ceny o 10% 10/2012 Oznámení o ukončení prodeje S7-200 stále k dispozici Nárůst L1 ceny o 10% Ukončení prodeje S7-200 k dispozici pouze jako náhradní díl!! Nárůst L1 ceny o 10% každý rok 10/ / / Rok 1 Rok 9 Let Finální ukončení prodeje Konec dodávek

77 Mikronovinky - informace o LOGO! a SIMATIC S Mikronovinky Rychlý a jednoduchý přístup k novinkám z oblasti Mikrosystémů LOGO!, SIMATIC S7-200 a S Registrace na:

78 Dotazy / Diskuze Dotazy

79 Děkuji za pozornost! Ondřej Rakušan SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web: siemens.com
