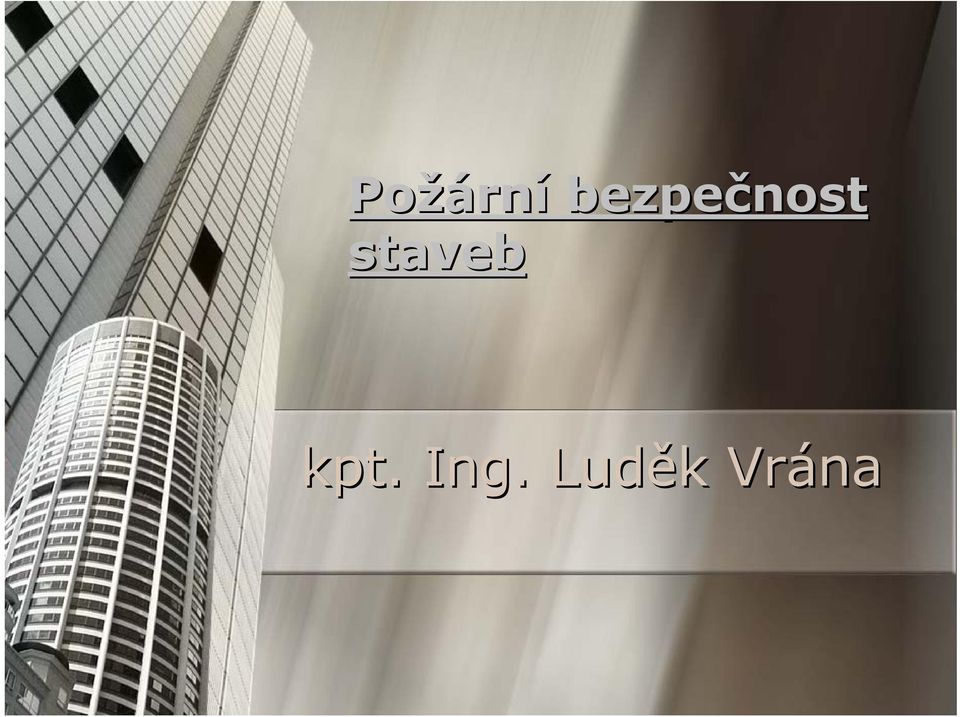

1 Požárn rní bezpečnost staveb kpt. Ing. Luděk k Vrána

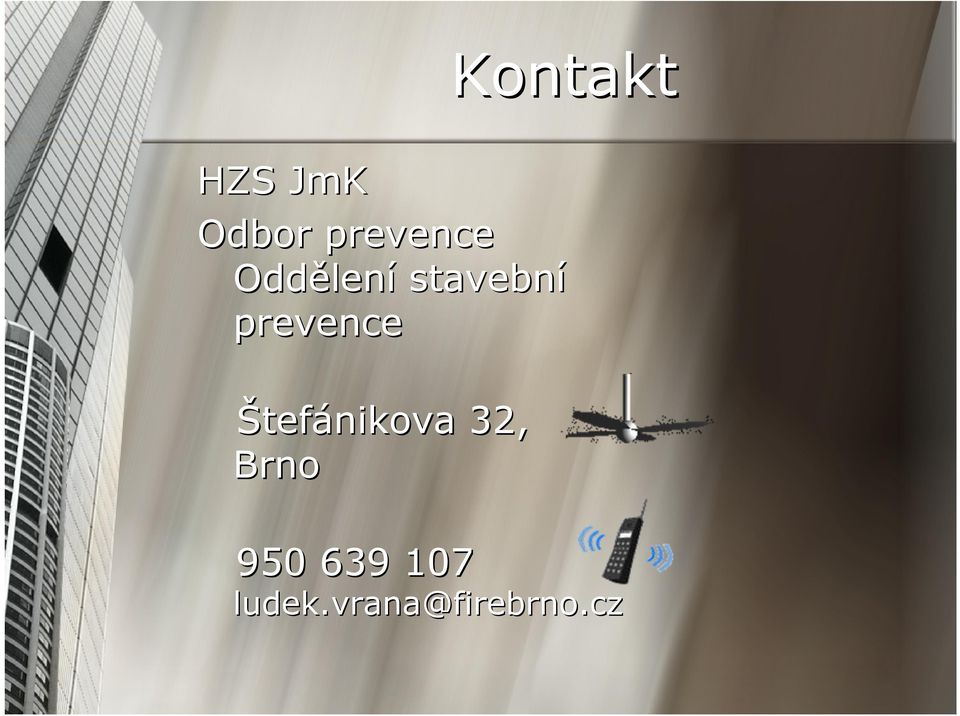

2 Kontakt HZS JmK Odbor prevence Oddělen lení stavební prevence Štefánikova 32, Brno firebrno.cz

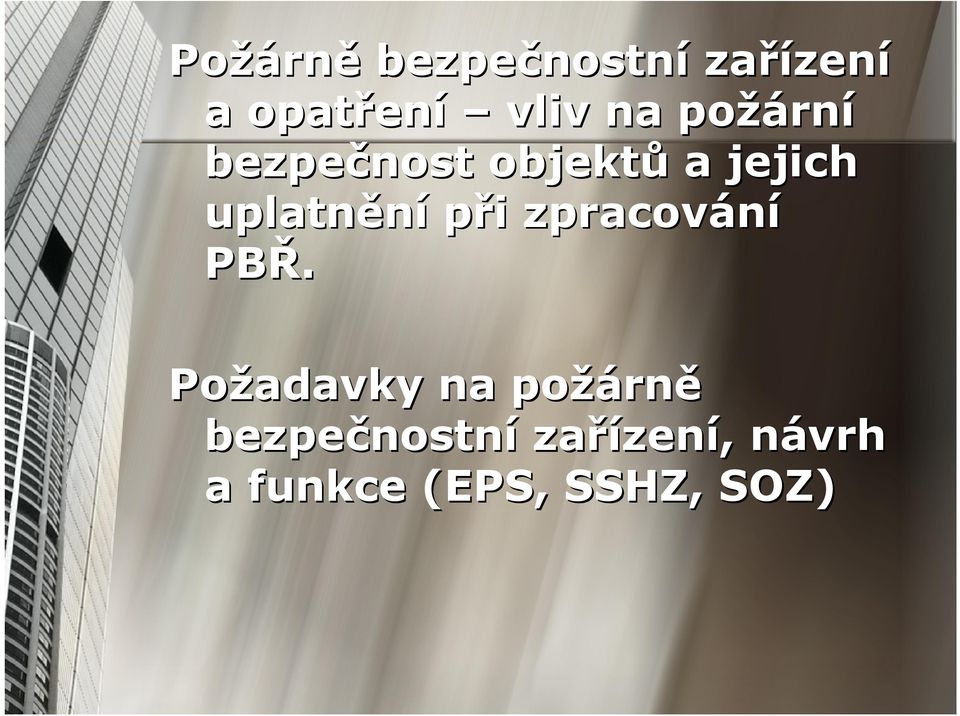

3 Požárn rně bezpečnostn nostní zařízen zení a opatřen ení vliv na požárn rní bezpečnost objektů a jejich uplatnění při i zpracování PBŘ. Požadavky na požárn rně bezpečnostn nostní zařízen zení,, návrh n a funkce (EPS, SSHZ, SOZ)

4 Průvodn vodní znaky požáru vývin a šířen ení tepla, vývin a šířen ení kouře e a zplodin hořen ení, šířen ení požáru

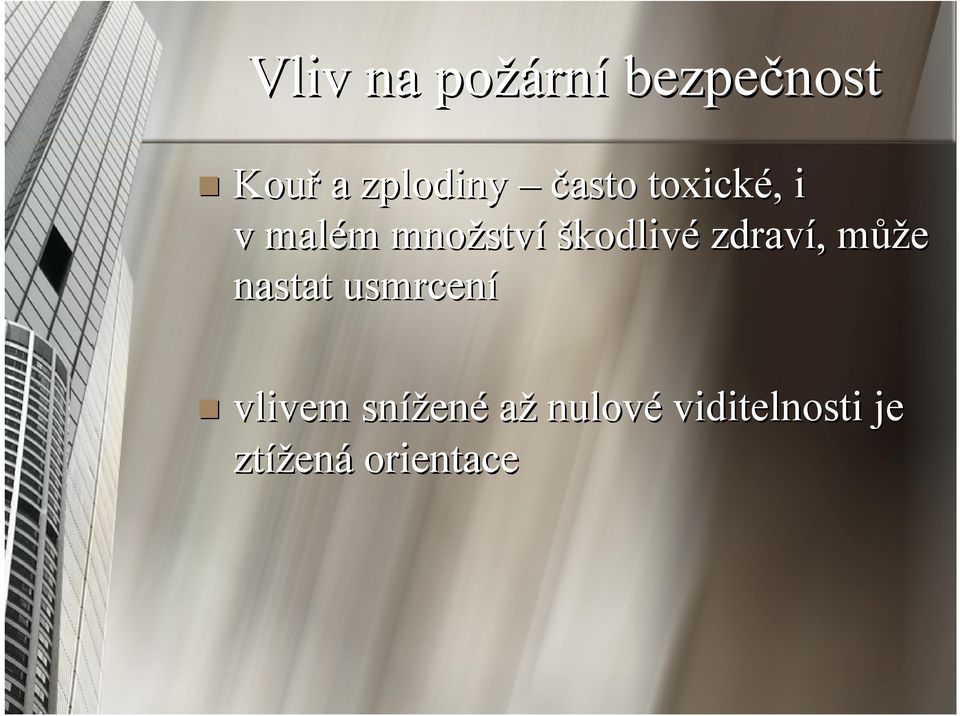

5 Vliv na požárn rní bezpečnost Kouř a zplodiny často toxické,, i v malém m množstv ství škodlivé zdraví,, můžm ůže nastat usmrcení vlivem snížen ené až nulové viditelnosti je ztížen ená orientace

6

7 Teplo nahřívání další ších hořlavých materiálů v okolí,, tepelná degradace, akumulace tepla v prostoru vliv na stavební konstrukce

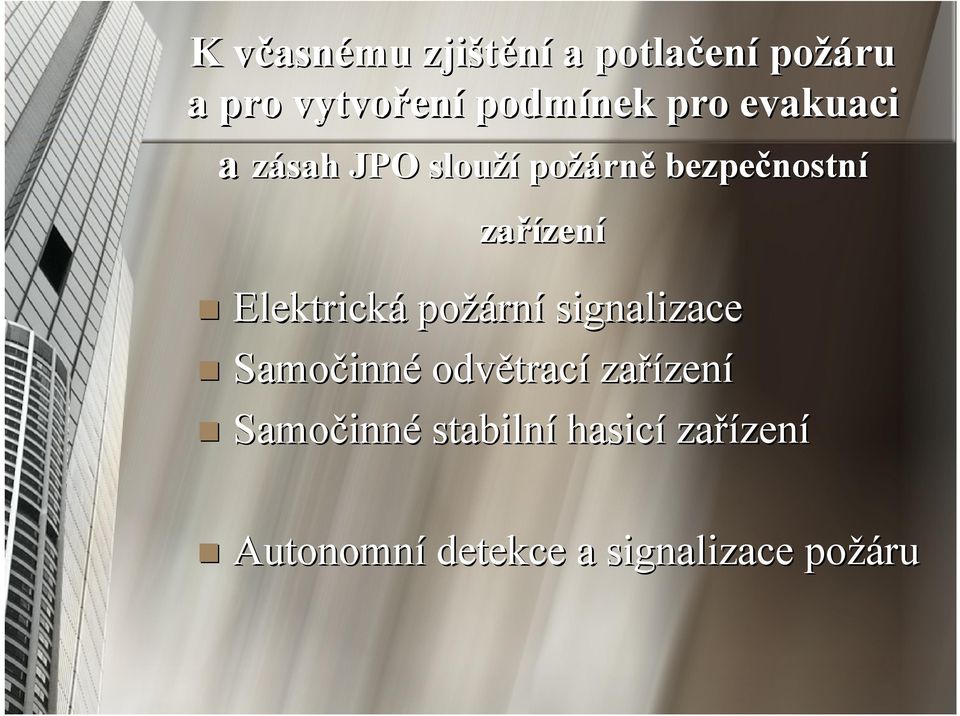

8 K včasnému zjištění a potlačen ení požáru a pro vytvořen ení podmínek pro evakuaci a zásah JPO slouží požárn rně bezpečnostn nostní zařízen zení Elektrická požárn rní signalizace Samočinn inné odvětrac trací zařízen zení Samočinn inné stabilní hasicí zařízen zení Autonomní detekce a signalizace požáru

9 Legislativa Zákon č.. 22/1997 Sb., o technických požadavc adavcích ch na výrobky Vyhláš áška MV ČR č.. 246/2001 Sb., o stanovení podmínek požárn rní bezpečnosti a výkonu státn tního požárn rního dozoru (vyhláš áška o požárn rní prevenci) Vyhláš áška č.. 23/2008 Sb.

10 Obecně (4) Druhy požárn rně bezpečnostn nostních zařízen zení7) se rozumí a) zařízen zení pro požárn rní signalizaci (např.. elektrická požárn rní signalizace, zařízen zení dálkového přenosu, p zařízen zení pro detekci hořlavých plynů a par, autonomní požárn rní signalizace, ruční požárn rně poplachové zařízen zení), b) zařízen zení pro potlačen ení požáru nebo výbuchu (např.. stabilní nebo polostabilní hasicí zařízen zení,, automatické protivýbuchové zařízen zení,, samočinn inné hasicí systémy), c) zařízen zení pro usměrňov ování pohybu kouře e při p i požáru (např.. zařízen zení pro odvod kouře e a tepla, zařízen zení přetlakové ventilace, kouřov ová klapka včetnv etně ovládac dacího mechanismu, kouřot otěsné dveře, e, zařízen zení přirozeného odvětr trání kouře), d) zařízen zení pro únik osob při p i požáru (např.. požárn rní nebo evakuační výtah, nouzové osvětlen tlení,, nouzové sdělovac lovací zařízen zení,, funkční vybavení dveří,, bezpečnostn nostní a výstražné zařízen zení), e) zařízen zení pro zásobovz sobování požárn rní vodou (např.. vnější požárn rní vodovod včetnv etně nadzemních a podzemních hydrantů,, plnících ch míst m a požárn rních výtokových stojanů,, vnitřní požárn rní vodovod včetnv etně nástěnných hydrantů,, hadicových a hydrantových systémů,, nezavodněné požárn rní potrubí), f) zařízen zení pro omezení šířen ení požáru (např.. požárn rní klapka, požárn rní dveře e a požárn rní uzávěry ry otvorů včetně jejich funkčního vybavení,, systémy a prvky zajišťuj ující zvýšen ení požárn rní odolnosti stavebních konstrukcí nebo snížen ení hořlavosti stavebních hmot, vodní clony, požárn rní přepážky a ucpávky), g) náhradní zdroje a prostředky určen ené k zajištění provozuschopnosti požárn rně bezpečnostn nostních zařízen zení,, zdroje nebo zásoba z hasebních látek l u zařízen zení pro potlačen ení požáru nebo výbuchu a zařízen zení pro zásobovz sobování požárn rní vodou, zdroje vody určen ené k hašen ení požárů.

11 Obecně 4 odst.3 písm.d) p vyhrazená požárn rně bezpečnostn nostní zařízen zení Za vyhrazené druhy požárn rně bezpečnostn nostních zařízen zení (dále jen "vyhrazen" vyhrazená požárn rně bezpečnostn nostní zařízen zení") se považuj ují a) elektrická požárn rní signalizace, b) zařízen zení dálkového přenosu, p c) zařízen zení pro detekci hořlavých plynů a par, d) stabilní a polostabilní hasicí zařízen zení, e) automatické protivýbuchové zařízen zení, f) zařízen zení pro odvod kouře e a tepla, g) požárn rní klapky.

12 Kodex norem požárn rní bezpečnosti staveb umožň žňuje projektantům řešícím m požárn rní bezpečnosti objektů zejména: snížen ení požárn rního rizika (snížit požadavky na požárn rní odolnost stavebních konstrukcí), zvětšen ení mezních rozměrů požárn rního úseku, prodloužen ení délky nechráněných ných únikových cest a to použit itím m aktivních požárn rně bezpečnostn nostních zařízen zení a opatřen ení

13 Např. ČSN pro nevýrobní objekty pracuje ve výpočtu požárn rního rizika se vztahem pv = p. a. b. c kg.m-2 kde c je součinitel vyjadřuj ující vliv požárn rně bezpečnostn nostních opatřen ení c1 vyjadřuje vliv elektrické požárn rní signalizace jen pro mezní rozměry ry a délky d NUC, c2 vyjadřuje možnost zásahu z jednotky požárn rní ochrany c3 vyjadřuje vliv samočinn inného stabilního hasicího ho zařízen zení c4 vyjadřuje vliv samočinn inného odvětr trávacího zařízen zení Ve výpočtech je možno použít t jen jeden ze součinitel initelů!!

14 PBŘ vazby a koordinace PBZ odpovědnost dnost zpracovatele PBŘ Jednotlivé systémy mohou být samostatně funkční,, ale jako celek pro zjištění požáru, jeho potlačen ení a zajištění evakuace nejsou dokonale funkční. Př.. NákupnN kupní centrum Velkosklad

15 EPS zjistí požár, SHZ začne hasit a SOZ odvádí kouř.. Chceme zajistit bezpečí osob tedy SOZ začne odvádět t kouř,, zajistíme přívod čistého vzduchu a poté spustí SHZ. Je riziko, že e s odvodem tepla nebude spuštěno potřebn ebné množstv ství hlavic SHZ a požár r se bude rozšiřovat. ovat. Vodní kužel by mohl srážet zplodiny hořen ení dolů.

16 Velkosklad minimum pracovníků- kteří se v prostoru vyznají,, ohrožen ení kouřem není tak velké,, a tak prioritně spustí SHZ v dostatečném m množstv ství pro potlačen ení šířen ení požáru, aža poté odvod kouře e a tepla z prostoru.

17 Příloha B ČSN zásady koordinace PBZ V podstatě jde o funkce ústředny EPS po zjištění požáru: - ZDP HZS - evakuační rozhlas - přívod vzduchu pro SOZ - VZT, technologie

18 EPS Zjištění požáru obvykle do 120 vteřin Systém m zařízen zení - hlási siče, ústředny, doplňuj ující zařízen zení (ovládan daná ) Kolektivní adresace Individuáln lní adresace Hlási siče tlačítkov tkové - samočinn inné

19

20 Nutnost střežen ení ČSN N = (j. an + os. oh) ). ov

21 Nutnost vybavení EPS v objektu s výškou h nad 22,5 m, kde v části objektu nad hp s 22,5 m je více v než 300 osob, s výškou nad 45 m, mimo budov OB 2, OB 4 s lůžkovou kapacitou nad 100 osob, AZ 2 v objektech se stálou službou, LZ 2 v objektech s osmi a více v NP, sklady, shromažď žďovací prostory,

22

23 SSHZ Stabilní hasicí zařízen zení nově samočinn inné stabilní hasicí zařízen zení (SSHZ) dělíd se na SHZ (sprinklerov( sprinklerové), DHZ a PHZ vodní MHZ mlhová SHZ RHZ sprejová SHZ FHZ pěnová SHZ GHZ plynová SHZ WHZ práš ášková SHZ AHZ aerosolová SHZ

24 SSHZ musí být samočinn inná stabilní hasící zařízen zení instalována na : ve shromažď žďovacích ch prostorech nacházej zejících ch se ve druhém m a další ším podzemním m podlaží nebo přesahujp esahujících ch výšku 9m při p i součiniteli an > 1,15 nebo 30m při p i součiniteli an > 1,05 ve skladech,, které přesahují čtyřnásobně plochu skladu stanovenou normou ČSN a u vícepodlav cepodlažních ch skladů je ekvivalentní doba trvání požáru je delší než 150 minut nebo u jednopodlažních skladů není možné po zjištění požáru (např.. EPS) zajistit požárn rní zásah ve stanovené době (do 16 min u provozů skladů III, do 12 min u provozů skladů IV a V, do 8min u provozů skladů VI a VII) v podzemních vestavěných hromadných garážích s parametrem odvětr trání F0< 0,015 m1/2 sloužící pro parkování autobusů,, nákladnn kladních auta nebo sloužící pro parkování osobních vozidel s více jak 100 parkovacími místy m v 1.PP nebo s více jak 50 parkovacími místy m ve 2.PP, pokud při p i stanovení požárn rního rizika je použit součinitele c vyjadřuj ující vliv požárn rně bezpečnostn nostních zařízen zení ( c2 nebo c3)

25 Nové termíny Doplňkov kové sprinklerové hasící zařízen zení pevně zabudovaný systém m ve stavebním m objektu nebo technologickém m zařízen zení,, které zahrnuje potrubní rozvody na kterých jsou osazena výstřikov iková zařízen zení hlavice (požadovan adované množstv ství vody, požadovaný tlak a rozmíst stění je shodn s SHZ). Zařízen zení je napojeno na veřejný ejný vodovod zajišťuj ující trvalou dodávku vody. Polostabilní sprinklerové hasící zařízen zení pevně zabudovaný systém m ve stavebním m objektu nebo technologickém m zařízen zení,, které zahrnuje potrubní rozvody na kterých jsou osazena výstřikov iková zařízen zení hlavice (požadovan adované množstv ství vody, požadovaný tlak a rozmíst stění je shodn s SHZ). Do zařízen zení je dodávka vody či i jiného hasiva zajištěna pomocí mobilní techniky.

26 Návrh SHZ dle ČSN EN Klasifikace provozů a požárního nebezpečí LH malé nebezpečí (riziko) jedná se o neprůmyslové objekty s malým požárním zatížením a těžce hořlavými materiály, kde žádná jednotlivá plocha není větší než 126 m2 a kde je požární odolnost konstrukcí min. 30 min. OH střední nebezpečí(riziko) jedná se o průmyslové a obchodní objekty, kde se zpracovávají nebo vyrábějí středně hořlavé materiály se středním požárním zatížením. Dělí se do čtyř skupin OH1, OH2,OH3, OH4 HHP vysoké nebezpečí (riziko), výroba jedná se o obchodní a průmyslové provozy s vysokým požárním zatížením a lehce hořlavými materiály, které se mohou snadně vznítit a způsobit rychlé šíření požáru nebo vyvolat intenzivní požár. Dělí do čtyř skupin: HHP1, HHP2, HHP3, HHP4 Stanovení intenzity dodávky vody a výpočet nádrn drže.

27

28 Pěnové hasící zařízen zení sestává obvykle z čerpací stanice, směšovac ovací stanice a potrubního rozvodu po spuštění dochází k tvorbě pěnového roztoku, který je dopravován k pěnotvorné soustavě,, kde dochází k tvorbě a aplikaci pěnyp

29 Plynové hasící zařízen zení jako hasivo se používá CO2, dusík, argon. Při i hašen ení nedochází ke škodám m na majetku, proto jej lze používat v prostorách muzeí,, kabelových kanálech apod. Vypouštění musí být řešeno eno opět s časovým zpožděním m po signalizaci okamžit itého opuštění prostoru (10-30 sec.)

30 Plynové hasící zařízen zení

31 Práš áškové hasící zařízen zení v zásobnících ch je natlakováno no práš áškové hasivo (výtlačný plyn je obvykle dusík) a přes p potrubí je dopravováno do práš áškových hubic, kde hustý mrak práš ášku rychle dusí plameny. Vypouštění musí být řešeno eno s časovým zpožděním po signalizaci okamžit itého opuštění prostoru (10-30 sec.)

32 Mlhová stabilní hasicí zařízen zení připravovaná norma rozlišuje - zařízen zení pro uhašen ení požáru - zařízen zení pro potlačen ení požáru a uvedení požáru pod kontrolu

33 Mlhová stabilní hasicí zařízen zení Dělení Nízkotlaké, středotlak edotlaké,, vysokotlaké Lokáln lní objektové a objemové Jednofázov zové- jen mlha, dvoufázov zové rozprašovac ovací plyn a kapalina Kombinované voda zadusí plameny a dusík k vyplní prostor

34

35 Fire Jack aerosolové SHZ které hasí oheň působením m hasicího ho aerosolu a tvořen ené obecně generátory hasicího ho aerosolu, spolupracuje s EPS. Hasivo: : heterogenní směs ultrajemného (hasicího) ho) práš ášku s velikostí zrna řádově jednotky μm m a malého množstv ství plynů.. Práš ášek se po emisi z GHA vznáší desítky minut v prostoru a po celou tu dobu zabraňuje hořen ení.

36 SOZ - - ZOTaK musí být zařízen zení pro odvod tepla a kouře e instalováno no : ve shromažď žďovacích ch prostorech pokud tu (doba evakuace) je většív než te (doba, kdy zplodiny hořen ení a kouře e nezaplní prostor do úrovně 2,5 m nad podlahou) ve skladech,, které přesahují čtyřnásobně plochu skladu stanovenou normou ČSN a jedná se o skupinu provozu skladů IV aža VII v závislosti na parametru odvětr trání a vybavení požárn rního úseku samočinným stabilním m hasícím zařízen zením m (bez SHZ při p i F0 <0,035m1/2, při p i SHZ při p i F0 < 0,015m1/2 ) v podzemních hromadných garážích s parametrem odvětr trání F0<0,015 m1/2 pokud nejsou vybaveny SHZ a je v nich víc v jak polovina stání povolených normou ČSN příloha p I. pokud při p i stanovení požárn rního rizika je použit součinitele c vyjadřuj ující vliv požárn rně bezpečnostn nostních zařízen zení ( c3 nebo c4)

37 SOZ přirozený odvod tepla a kouře, využívá fyzikáln lního principu vztlaku horkých plynů vznikajících ch při p i požáru a principu vytvářen ení tzv. komínového efektu. nucený odvod tepla a kouře, využívá fyzikáln lního principu vytvářen ení podtlaku v místnosti m (kouřov ové sekci) prouděním odsávan vaného vzduchu, který je odsáván aktivním m zařízen zením m tzv. požárním ventilátorem torem

38

39 SOZ

40 VZT požárn rní klapky Požárn rní klapka patří mezi vyhrazené druhy požárn rně bezpečnostn nostních zařízen zení (vyhl.246/2001 Sb.

41 ADaS Vyhláš áška č.. 23/2008 Sb. 15 Rodinný dům d m a stavba pro rodinnou rekreaci Rodinný dům d m musí být vybaven zařízen zením m autonomní detekce a signalizace 16 Bytový dům d m V bytovém m domě musí být každý byt vybaven zařízen zením m autonomní detekce a signalizace. Toto zařízen zení musí být umíst stěno v části bytu vedoucí směrem do únikové cesty. 17 Stavba ubytovacího zařízen zení Stavba ubytovacího zařízen zení,, u které nevzniká požadavek na vybavení elektrickou požárn rní signalizací,, musí být vybavena zařízen zením m autonomní detekce a signalizace

42 Děkuji za pozornost.
