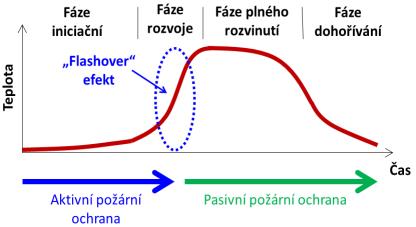

1 124 PPR Požární prevence 124 KP7A Požární bezpečnost staveb Přednáška 7: Aktivní požární ochrana požárně bezpečnostní zařízení (PBZ) Ing. Marek Pokorný, Ph.D. České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb Prezentace vznikla za podpory Fondu rozvoje vysokých škol (projekt FRVŠ č. 343/2013). 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení 1 63 Úvod do problematiky PBZ PBZ a opatření = aktivní požární ochrana doplňující systém pasivní požární ochrany v chráněném objektu nebo jeho části pro následující účely: zvýšení úrovně požárního zabezpečení stavby snížení intenzity případného požáru ochrana evakuovaných a zasahujících osob (JPO) snížení rozsahu předpokládaných ekonomických ztrát PBZ musí zareagovat v počáteční (iniciační) fázi požáru; při dosažení flashover efektu ztrácí PBZ svou funkceschopnost. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení 2 63 Druhy PBZ dle Vyhlášky 246/2001 Sb. o požární prevenci a) Zařízení pro požární signalizaci (např. elektrická požární signalizace (EPS), zařízení dálkového přenosu (ZDP), zařízení pro detekci hořlavých plynů a par, autonomní požární signalizace, ruční požárně poplachové zařízení) b) Zařízení pro potlačení požáru nebo výbuchu (např. stabilní nebo polostabilní hasicí zařízení (SHZ, PHZ), automatické protivýbuchové zařízení, samočinné hasicí systémy) c) Zařízení pro usměrňování pohybu kouře při požáru (např. zařízení pro odvod kouře a tepla (ZOKT), zařízení přetlakové ventilace, kouřová klapka včetně ovládacího mechanismu, kouřotěsné dveře, zařízení přirozeného odvětrání kouře) d) Zařízení pro únik osob při požáru (např. požární nebo evakuační výtah, nouzové osvětlení, nouzové sdělovací zařízení, funkční vybavení dveří, bezpečnostní a výstražné zařízení) e) Zařízení pro zásobování požární vodou (např. vnější požární vodovod včetně nadzemních a podzemních hydrantů, plnících míst a požárních výtokových stojanů, vnitřní požární vodovod včetně nástěnných hydrantů, hadicových a hydrantových systémů, nezavodněné požární potrubí) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

2 Druhy PBZ dle Vyhlášky 246/2001 Sb. o požární prevenci f) Zařízení pro omezení šíření požáru (např. požární klapka, požární dveře a požární uzávěry otvorů včetně jejich funkčního vybavení, systémy a prvky zajišťující zvýšení požární odolnosti stavebních konstrukcí nebo snížení hořlavosti stavebních hmot, vodní clony, požární přepážky a ucpávky) g) Náhradní zdroje a prostředky určené k zajištění provozuschopnosti požárně bezpečnostních zařízení, zdroje nebo zásoba hasebních látek u zařízení pro potlačení požáru nebo výbuchu a zařízení pro zásobování požární vodou, zdroje vody určené k hašení požárů Vyhrazené druhy PBZ = zařízení, pro jejichž projektování, montáž, kontroly provozuschopnosti, údržbu a opravy platí zvláštní požadavky: a) EPS b) ZDP c) Zařízení pro detekci hořlavých plynů a par d) SHZ a PHZ e) Automatické protivýbuchové zařízení f) ZOKT g) Požární klapky 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení 4 63 Základní druhy PBZ dle kmenových požárních norem 1) Elektrická požární signalizace (EPS) 2) Stabilní hasicí zařízení (SHZ) 3) Zařízení pro odvod kouře (ZOKT) v kmenových normách používán ekvivalentní označení samočinné odvětrávací zařízení (SOZ) Návrh PBZ určuje: přímý požadavek kodexu požárních norem řady ČSN specifické typy staveb např. shromažďovací prostory, výškové stavby, sklady, zdravotnické stavby, hromadné garáže zájem investora velký vliv může mít i výše pojistného nemovitosti požadavek nájemců (bezpečnost) apod. vliv základních PBZ v rámci PBŘ vyjadřuje součinitel c 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení 5 63 Součinitel c pro PBZ nevýrobní objekty (ČSN ) c 1 vliv EPS c 2 možnost rychlého zásahu JPO c 3 vliv SHZ c 4 vliv SOZ ( ZOKT) c = MIN. (c 1, c 2, c 3, c 4 ), tj. v úvahu lze vzít jeden nejpříznivější součinitel c Součinitel c pro PBZ výrobní objekty (ČSN ) c 1 možnost rychlého zásahu JPO c 2 vliv SHZ c 3 vliv SOZ ( ZOKT) v úvahu lze více součinitelů Δc c = 1 Vliv samotné EPS se v součiniteli Δc neprojeví EPS je však nezbytnou podmínkou pro možnost uplatnění ostatních součinitelů součinitelé c i a c i = tabulkové hodnoty v příslušných normách PÚ bez instalace PBZ c = 1,0 3 1 c i 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

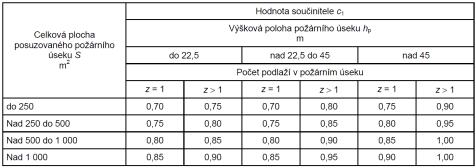

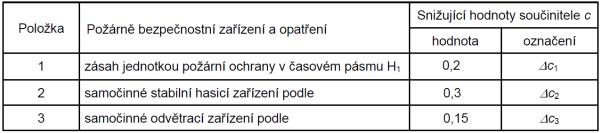

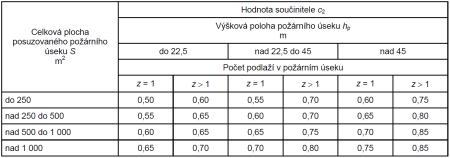

3 Součinitel c pro PBZ nevýrobní objekty (ČSN ) EPS Hodnoty pro časové pásmo H PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení 7 63 Součinitel c pro PBZ nevýrobní objekty (ČSN ) SHZ SOZ ( ZOKT) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení 8 63 Součinitel c pro PBZ výrobní objekty (ČSN ) PBZ lze prakticky využít pro: 1) snížení požárního rizika = snížení požadavků na požární odolnost k-cí nevýrobní objekty: p v = a. b. c p s + p n instalace EPS 1/3 výrobní objekty: τ e = 2. p. c / (k 3. F O ) vždy c = 1,0 2) snížení ekonomického rizika výrobní objekty: P 1 = p 1. c 3) zvětšení mezních rozměrů požárního úseku (nevýrobní objekty) násobením 1/ c 4) prodloužení mezních délek NÚC (nevýrobní objekty) násobením 1/c (max. však 1,5) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

4 Náplň přednášky 1. Elektrická požární signalizace 2. Stabilní hasicí zařízení 3. Zařízení pro odvod kouře a tepla 4. Závěr k požárně bezpečnostním zařízením 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Elektrická požární signalizace (EPS) Funkce: včasná detekce samočinná nebo lidským faktorem optická a akustická signalizace vznikajícího požáru předání informace samočinně nebo lidským faktorem osobám zajišťujícím represivní zásah (likvidace požáru) uvádí do činnosti signálem další ovládané PBZ Základní části EPS: Hlásicí linky 1) hlásiče požáru na hlásících linkách nebo smyčkách 2) ústředna (1 hlavní + event. podružné ústředny ) 3) doplňující zařízení (majáky, sirény, zařízení dálkového přenosu (ZDP), pult centrální ochrany (PCO), KTPO, OPPO ) Signalizační linky Hlásicí smyčky Ústředna EPS Doplňující zařízení 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení základní systémy EPS Konvenční systém starší, levnější a jednodušší systém menší počet hlásičů požáru napojené na systém hlásících linek ústředna hlásí POŽÁR na lince, avšak nezjistí od jakého hlásiče obtížná identifikace požáru v rozsáhlých prostorech nebo ve více prostorách, kde je nutný větší počet linek zvýšení pořizovací ceny Adresovatelný systém individuální adresace jednotlivých hlásičů na hlásící smyčce ústředna přesně lokalizuje detekované místo v systému systém je funkční i při přerušení kabelového vedení (porucha, zkrat ) Zdroj: VARIANT plus, spol. s r. o. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

5 Typy hlásičů požáru Základní členění: 1) tlačítkové vyhodnocení požáru = lidský faktor 2) samočinné (automatické) reagují na výskyt nebo změnu fyzikální parametrů Dle sledované fyzikální veličiny: 1) kouřové (např. ionizační kouřový hlásič) 2) opticko-kouřové ( univerzální a nejpoužívanější hlásiče) 3) teplotní (tepelné) 4) multikriteriální integrace 2 předchozích do 1 hlásiče 5) speciální lineární (liniové) hlásiče útlum světleného paprsku (např. atria, haly) lineární teplotní kabely (např. tunely, kanály, eskalátory ) plamenný hlásič (UV nebo IR oblasti spektra) videodetekce (CCTV closed-circuit television) nasávací (aspirační) systémy (vzorkování vzduchu) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Typy hlásičů požáru Dle způsobu vyhodnocení změn fyzikálních parametrů: 1) maximální reagují na překročení maximální nastavené hodnoty 2) diferenciální reagují na překročení rychlostní změny (gradientu) 3) kombinované Dle časového zpoždění při detekci: 1) hlásiče bez zpoždění reagují bezprostředně 2) hlásiče se zpoždění sledovaný parametr nebo rychlost jeho změny musí překračovat nastavenou limitní hodnotu po určitou dobu 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Účinnost samočinných hlásičů Zdroj: Z. Hošek, GŘ HZS ČR 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

6 Ústředna EPS Základní funkce: nepřetržité napájení hlásičů a dalších prvků EPS včetně UPS vyhodnocení signálů z hlásičů ovládání připojených zařízení kontrola provozuschopnosti systému EPS signalizace základních stavů: PROVOZ, PORUCHA, POŽÁR signalizace poplachu obsluze nebo na ohlašovnu požáru prostřednictvím ZDP EPS 2 způsoby signalizace poplachu jednostupňová signalizace dvoustupňová signalizace všeobecný poplach (budova) nebo externí poplach zónový poplach režim DEN všeobecný (externí) poplach NOC 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Časové intervaly t 1 a t 2 Ústředna EPS a její obsluha pracuje s 2 časovými intervaly: Časový interval t 1 má obsluha na potvrzení přijetí signalizace zónového (úsekového) poplachu. Potvrzením přijetí signalizace (většinou se provádí zrušením akustické signalizace na ústředně) dojde ke spuštěním času t 2. Pokud obsluha přijetí signalizace nepotvrdí, dojde po uplynutí času t 1 k signalizaci všeobecného a případně i externího poplachu. Časový interval t 2 je poskytnut obsluze pro ověření situace na místě signalizovaného požáru. Pokud se jedná o planý poplach, musí obsluha do uplynutí času t 2 provést předepsané úkony na ústředně pro zrušení signalizace (obvykle se tzv. zpětné nastavení). Zjistí-li obsluha skutečný požár, stisknutím libovolného tlačítkového hlásiče dojde k signalizaci všeobecného a případně i externího poplachu. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení ZDP na PCO zdroj: Zařízení dálkového přenosu (ZDP) přenos min. základní signalizace POŽÁR nebo PORUCHA přenos na požadované místo, nejčastěji na ohlašovnu požáru Pult centrální ochrany (PCO) zajišťuje soukromý sektor (firma) Ústředna EPS OPPO KTPO ZDP (účastnický díl) Přenosová cesta (telefonní linky, kanál GSM, spojení GPRS apod.) ZDP (vyhodnocovací díl) PCO Střežený objekt Provozovatel EPS Ohlašovna požáru HZS kraje 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

7 Detekční a poplachové zóny v objektu Detekční zóna 2 Poplachová zóna 1 Detekční zóna 1 Zdroj: Z. Hošek, GŘ HZS ČR 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení EPS ovládaná a monitorovaná zařízení Požární klapky ve VZT potrubí Hasící zařízení OPPO + KTPO Uzavření požárních uzávěrů Výtahy Ústředna EPS Osvětlení (nouzové, protipanické) Rozhlas + repro Hlásiče požáru Sirény a majáky 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Zvláštní způsoby detekce Radiodetekce = bezdrátové připojení hlásičů Zdroj: Hošek Z., GŘ HZS ČR Nasávací (tzv. aspirační) detekce kouře např. VESDA systém (Very Early Smoke Detection Apparatus) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

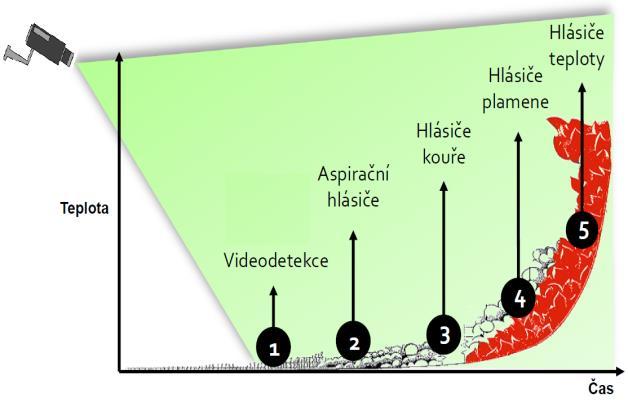

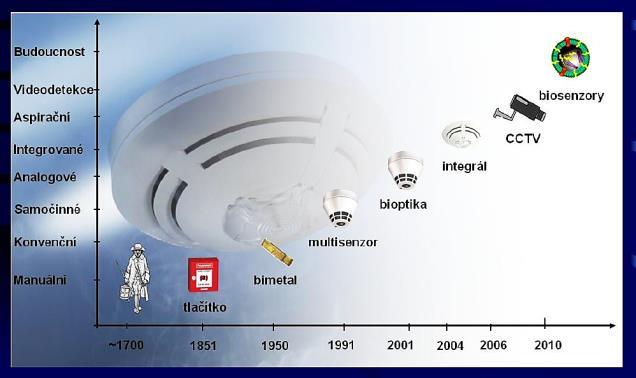

8 Lineární teplotní kabely detekce v podzemních garážích Bytový dům Na Santince, Praha 6 Dejvice, hromadné garáže v 3 PP délka kabelu až 300 m Zdroj: SeTec 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Lineární IR hlásič požáru až 100 m + pokrytí až 1400 m 2 Vysílač světelného paprsku + přijímač + řídící jednotka Zdroj: EUROSAT CS Španělský sál Pražského hradu 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Vývoj detekce požáru Zdroj: Z. Hošek, GŘ HZS ČR 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

9 Zařízení autonomní detekce a signalizace požáru autonomní = nezávislé vlastní akumulátor (obvykle výměna 1x ročně) detekce většinou kouř signalizace akustická event. i optická (dioda) zařízení musí odpovídat požadavkům Vyhlášky 23/2008 Sb. a normě ČSN EN 14604:2006 Autonomní hlásiče požáru zařízení nelze na rozdíl od EPS zohlednit v součiniteli c Smysl: mnoho osob při požárech umírá ve spánku a proto jsou tato zařízení vyžadována zejména ve stavbách pro bydlení a ubytování, ve kterých není instalována EPS, tj.: rodinné domy (RD) bytové domy (pouze pro byty) ubytovny, penziony, hotely Umístění: každý byt (nebo obytná buňka) část vedoucí ven z bytu (zádveří, chodba) plocha > 150 m 2 nebo u mezonetových bytů, další zařízení 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Náplň přednášky 1. Elektrická požární signalizace 2. Stabilní hasicí zařízení 3. Zařízení pro odvod kouře a tepla 4. Závěr k požárně bezpečnostním zařízením 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Stabilní hasící zařízení (SHZ) Detekce požáru a uvedení vznikajícího požáru pod kontrolu; kompletní likvidace požáru vždy zajišťují jednotky požární ochrany odstavení SHZ pouze na pokyn velitele zásahu Stabilní HZ = pevně zabudovaná ke stavebním k-cím stavby, tj. nepřenosná Dělení dle způsobu ovládání: ovládaná ručně ovládaná samočinně = SSHZ autonomně nebo v součinnosti s EPS Spolehlivá a nejpoužívanější jsou vodní (popř. vodní/pěnové) tzv. sprinklerová SHZ, která se dále dle charakteru zásobování požární vodou dělí na: SHZ sprinklerová hasící zařízení zásoba vody z vodních a tlakových nádrží PHZ polostabilní sprinklerová hasící zařízení zásoba vody z mobilní techniky (např. požární cisterna) DHZ doplňková sprinklerová hasící zařízení napojená na veřejný vodovod nebo jiný vodovod zajišťující trvalou dodávku vody do systému 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

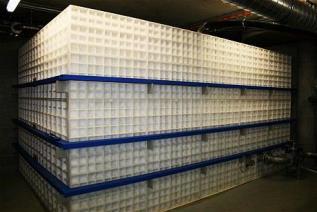

10 Zdroj: Z. Hošek, GŘ HZS ČR Další typy hasících zařízení Vedle klasických vodních SHZ (event. PHZ, DHZ) jsou rozlišována následující hasící zařízení dle charakteru hasiva a jeho aplikace: MHZ mlhová hasící zařízení RHZ sprejová nebo též drenčerová hasící zařízení FHZ pěnová hasící zařízení GHZ plynová hasící zařízení WHZ prášková hasící zařízení AHZ aerosolová hasící zařízení 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Typické schéma SHZ Vodní zdroj: nadzemní nebo podzemní vodní nádrž (5 70 m 3 ), bazén, nevyčerpatelný zdroj (řeka, jezero ), tlakové nádrže apod. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Podrobnější struktura systému SHZ 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

11 Typy soustav SHZ Mokrá soustava v prostorách bez rizika zamrznutí (5 95 C), před i za ventilovou stanicí (tj. až ke sprinklerům) je v potrubí voda okamžitý výstřik vody Suchá soustava prostory s teplotou < 5 C nebo > 70 C, potrubí za ventilovou stanicí naplněné tlakovým vzduchem až o 50 % delší reakční čas (max. 60 s) Soustava s předstihovým zařízením součinnost se systémem EPS; rychlé odvzdušnění soustavy nebo její části zkracuje reakční čas zejména pro hašení látek s vysokou rychlostí šíření požáru 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Aktivace sprinklerové hlavice Účel: rovnoměrné pokrytí chráněného prostoru vodou (pěnou) sprchový proud s velikostí kapek 1 3 mm Princip: zahřátí tepelné nebo tavné pojistky v hlavici pokles tlaku vody nebo vzduchu v přívodním potrubí impulz pro otevření ventilové stanice (event. u SHZ s předstihovým zařízením je impulz dán od EPS = zavodnění potrubí) v případě instalace tlakové nádoby jsou první otevřené sprinklery zásobovány z tohoto zdroje následuje zásobování z vodního zdroje současné spuštění poplach. zvonu Výhoda: vždy se otvírají pouze ty hlavice, u kterých je dosažena otvírací teplota Zdroj: Z. Hošek, GŘ HZS ČR 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Různé typy sprinklerových hlavic Hlavice se skleněnou pojistkou kapalina se při zvýšení teploty rozpíná, poruší skleněnou baňku a aktivuje hlavici (používáno především v Evropě) QR sprinklery (Quick Response) ESFR sprinklery (Early Suppression Fast Response) zejména vysoké sklady VIDEO: Hlavice se tavnou pojistkou pájka citlivá na změny teploty po jejíž roztavení dochází k aktivaci hlavice (používáno zejména v USA) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

12 Zdroj: P. Rybář, Sprinklerová zařízení, SPBI, 2011 Barevné odlišení pojistek dle otevíracích teplot Otevírací teplota [ C] Skleněná pojistka Barva Max. otevírací teplota [ C] Tavná pojistka Rozsah otevírací teploty [ C] Barva 57 Oranžová Červená Žlutá Zelená Zelená a 141 Modrá Modrá 163 a 182 Fialová Červená 204 Černá Zelená RTI (Response Time Index) index časové odezvy sprinkleru = reakční doba celosvětově jednotná charakteristika zohledňuje: rychlost proudících plynů, reakční čas otevření, otevírací teplotu a teplotu prostředí 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Možnost napojení CAS na systém SHZ Připojovací armatura vně objektu (např. v blízkosti NAP); mimo PNP 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení PHZ Pražský hrad Katedrála sv. Víta Zdroj: R. Kaiser, HZS ČR 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

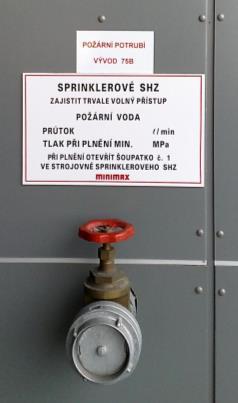

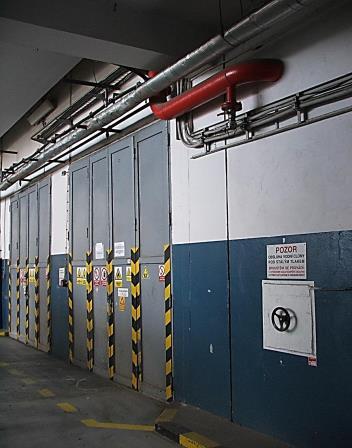

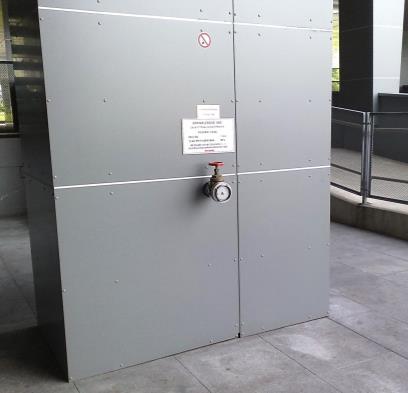

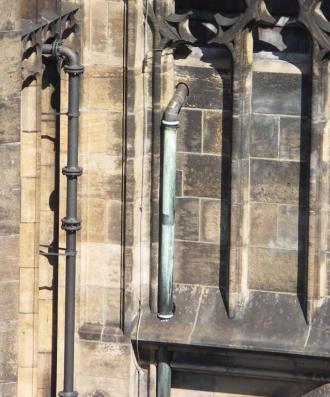

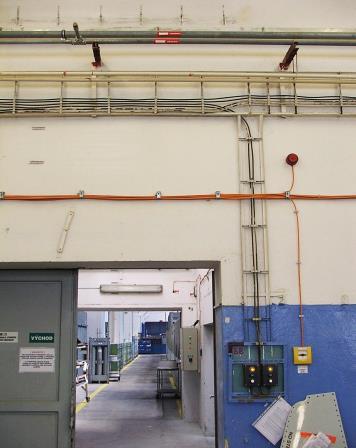

13 PHZ Pražský hrad Katedrála sv. Víta Polostabilní hasící zařízení (suchá soustava) v podkrovních prostorách Katedrály s přípojným místem požární techniky Zdroj: R. Kaiser, HZS ČR 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení RHZ drenčerová (sprejová) hasící zařízení Drenčer = trvale otevřená hasící hlavice (dýza, hubice ) Princip: okamžité skrápění ze všech instalovaných drenčerů hašení nebo chlazení Objemová RHZ Povrchová RHZ technologie (zásobníky) ocelové k-ce Clonová RHZ náhrada požárně dělících k-cí (stěn) Jiskrová RHZ potrubní pneumatické systémy doprava např. dřevitých nebo textilních odpadů 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Drenčerové vodní clony s ručním spouštěním + venkovní podzemní nádrž o kapacitě l Letiště V. Havla Praha servisní hala letadel (2013) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

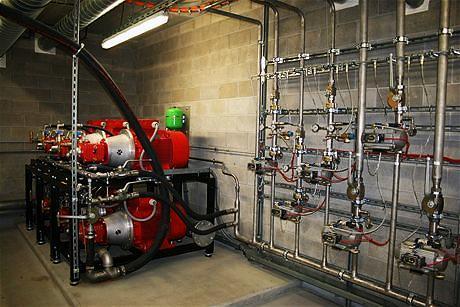

14 MHZ mlhová hasící zařízení vysoko-, středo- a nízkotlaké MHZ trysky (hlavice) pod vysokým tlakem zjišťují jemný rozptyl vodních kapek o průměru μm vysoká hasící schopnost objemový princip hašení (mlha se vznáší dlouhou dobu ve vzduchu) obdoba klasického SHZ; vysokotlaká čerpadla; trysky bývají dále od sebe než klasické sprinklerové hlavice menší spotřeba vody než u SHZ (až o 80%) = menší škody způsobené vodou menší kapacita vodní nádrže nezbytná je vysoká čistota vody nerezové potrubí menších průřezů nákladnější systém v porovnání s SHZ 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení MHZ v NTK Praha 6 tryska na nerez potrubí ochrana podzemních skladů i nadzemních prostor knihovny strojovna vysokotlaké MHZ a vodní nádrž (30 m 3 ) Zdroj: Technet.cz 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení FHZ pěnová hasící zařízení požáry uhlovodíků (benzín, ropa) vodný roztok pěnidla dopravován ze zásobníků k pěnotvorné soupravě (proudnici), kde je mísen se vzduchem a aplikován pěna = voda + pěnidlo + vzduch číslo napěnění n = poměr nezpěněné a zpěněné směsi těžká pěna n < 20 střední pěna n = 20 až 200 lehká pěna n > 200 Legenda: 1 ventilátor, 2 difuzér, 3 rozprašovací dýza, 4 injektorový přimíchávač, 5 sací potrubí pěnidla, 6 zásobník na pěnidlo, 7 přívod vody VIDEO: PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

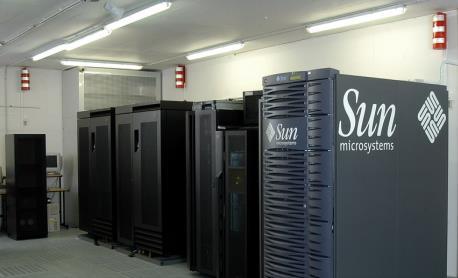

15 GHZ plynová hasící zařízení Princip: snižování koncentrace kyslíku; GHZ nemá chladící účinek jako voda Použitelnost: uzavřené prostory práce s hořlavými kapalinami (např. lakovny), muzea, knihovny, archivy, servery, telekomunikace, kanály, zařízení pod napětím Hasiva: C0 2, dusík, argon, Inergen (obchodní název), dříve používán též halon Aktivace: akustická + světelná signalizace; časové zpoždění (10 30 s) před vypuštěním plynu z důvodu evakuace osob Legenda: 1. láhev s hasivem 2. rychlotevírací ventil 3. pneumatické spouštění 4. časový systém 5. tlakový zásobník 6. otvírací ventil 7. řídící ústředna 8. hasicí dýza 9. samočinný hlásič poplachové zařízení 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení GHZ plyn Inergen Letiště V. Havla Praha lakovna (2013) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení WHZ prášková hasící zařízení Princip: snižování koncentrace kyslíku; WHZ nemá chladící účinek jako voda Použitelnost: chemický průmysl, požáry alkalických kovů, plnící stanice hořlavých kapalin a plynů Hasivo: fluidovaný prášek Aktivace: akustická + světelná signalizace; časové zpoždění (10 30 s) před vypuštěním prášku z důvodu evakuace osob skladování hasícího prášku při atmosférickém tlaku v ocelových láhvích výtlačný plyn obvykle dusík rovněž skladovaný v talkových láhvích v hašeném prostoru vzniká hustý mrak prášku rychle dusící plameny Možnost jednoduchého systému WHZ Zdroj: SHZ FIRESTOP 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

16 WHZ autonomní prášková hasící zařízení Zdroj: SHZ FIRESTOP 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení AHZ aerosolová hasící zařízení Nové řešení v oblasti aerosolových hasících systémů pod obchodním názvem FIRE JACK. Princip: generátory aerosolu + detekční zařízení; vysoká hasící schopnost aerosolu díky inhibičnímu účinku hoření Použitelnost: elektroinstalace, servery, sklady hořlavin a chemických látek, instalační šachty, kanály Hasivo: zdrojová směr v generátoru tvořená slisovanými anorganickými solemi, impregnována proti vlivům prostředí organickými pryskyřicemi jednoduchý systém s minimální údržbou a dlouhou životností nevyžaduje potrubní rozvody minimální narušení provozu při instalaci AHZ vlastnosti aerosolu: o vzniká v generátoru hoření zdrojové směsi o po aktivaci dlouhou dobu ve vznosu o není jedovatý, ale má dráždivé účinky a rychle snižuje viditelnost 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení AHZ aerosolová hasící zařízení AHZ v místnosti IT technologií; systém spustitelný EPS nebo ručně Autonomní systém do prostor bez zdrojů elektrické energie, aktivace termocitlivou zápalnou šňůrou (např. elektrorozvaděče) Zdroj: FIRE JACK 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

17 Náplň přednášky 1. Elektrická požární signalizace 2. Stabilní hasicí zařízení 3. Zařízení pro odvod kouře a tepla 4. Závěr k požárně bezpečnostním zařízením 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Zařízení pro odvod kouře a tepla (ZOKT) ZOKT jakožto systém požárního větrání je specifickou součástí vzduchotechniky sloužící k usměrnění šíření zplodin hoření a jejich odvod vně budovy. Kde bývá instalováno: atria, shromažďovací prostory, podzemní prostory s větším počtem osob, obchodní centra, sklady, uzavřené hromadné garáže apod. Základní funkce: 1) Zajištění bezpečné evakuace osob nezakouřená vrstva vzduchu nad podlahou, redukce teplot a toxických zplodin hoření 2) Zajištění bezpečného protipožárního zásah snadnější lokalizace ohniska 3) Snížení tepelného namáhání stavebních k-cí přímý vliv na požární odolnost, snížení rizika šíření požáru na sousední PÚ nebo objekty 4) Snížení sekundárních škod zakouřením na uskladněném zboží, technologické vybavení apod. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Příklad: budova bez a s instalací ZOKT Riziko: kouř může ve velice krátké době zaplnit i značně objemný prostor budovy a ohrozit tak evakuované a zasahující osoby, stavební k-ce a způsobit velké hmotné škody. 1) budova bez ZOKT stav po 1. min. stav po 2. min. 2) budova včetně ZOKT stav po 3. min. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

18 Bez instalace ZOKT Instalace ZOKT 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Funkční princip ZOKT kouřová sekce kouřová zástěny nezbytný je přívod vzduchu z exteriéru Odvod kouře a tepla mimo budovu akumulační vrstva kouře ZKOT může pracovat na 2 fyzikálních principech: min. 2,5 m (garáže 1,9 m) h s [m] Doba zakouření: t e = 1,25 hs 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení a Doba evakuace: t u = t u t e 1) Zařízení pro přirozený odvod kouře a tepla využívající principu vztlaku horkých plynů, které vznikají při požáru a vytvářejí komínový efekt: střešní klapky samočinně otvíravé části (segmenty) prosklených střech (atria) 0,75.lu vu + E.s Ku.u v opačném případě nezbytný návrh ZOKT! 2) Zařízení pro nucený odvod kouře a tepla je založeno na principu vytváření podtlaku v prostoru zasaženém požárem: požární ventilátory pro vícepodlažní nebo podzemní PÚ odtahové potrubí + šachty + vnitřní kouřové klapky ZOKT řez vícepodlažní budovou Kouřové klapky řízené EPS svým uzavřením umožní aktivaci ZOKT pro různé kouřové sekce. Legenda: 1. požární úsek (PÚ) 2. kouřová sekce 3. přívod vzduchu 4. kouřová zástěna 5. odtahový ventilátor 6. potrubí pro samostatný PÚ ( single ) 7. potrubí pro průchod skrz více PÚ (systém multi ) 8. kouřová klapka pro samostatný PÚ ( single ) 9. kouřová klapka pro více PÚ ( multi ) 10. svislé potrubí nebo šachta 11. elektrorozvody (napájení, UPS) 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

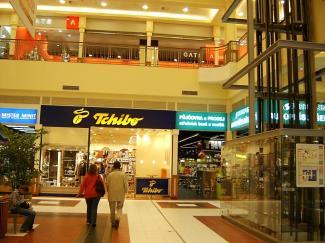

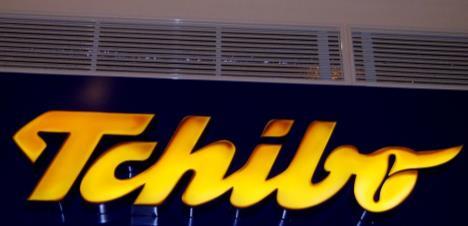

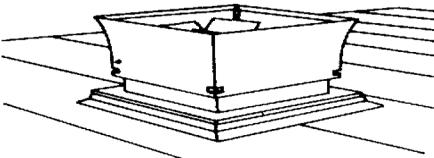

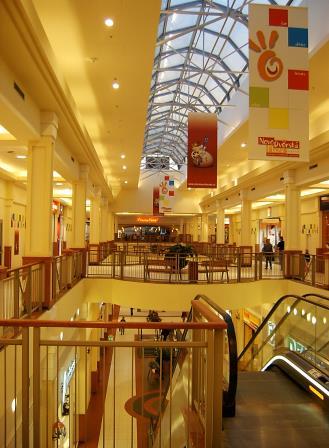

19 ZOKT v praxi atria Nucený odvod kouře a tepla střešními ventilátory pro požární větrání atria v obchodním domě. Další možností je přirozený odvod pomocí otvíravých segmentů ve střeše. Zdroj: Ing. S. Toman Projektová kancelář ÚT+VZT 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení ZOKT v praxi prodejny napojené na mally (ochozy) + atria Přívod vzduchu z atria nad prosklenou výlohou (běžně bez požární odolnosti) + nucený potrubní odvod v prodejně. Další možností je přirozený odvod kouře a tepla do požárně větraného atria. Zdroj: Ing. S. Toman Projektová kancelář ÚT+VZT 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení ZOKT Požární zkouška střešní klapky Střešní větrací klapka s uzavíratelnými listy včetně integrovaného axiálního ventilátoru 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

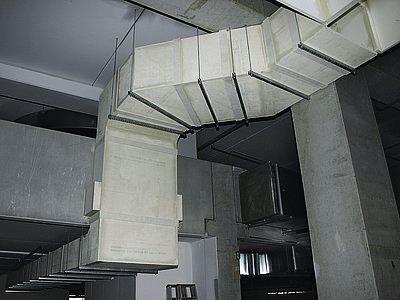

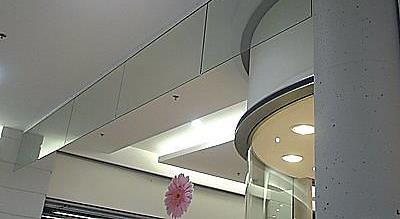

20 ZOKT Letiště V. Havla Praha Terminál 2 ZKOT Kouřová textilní zástěna v místě vazníku NE!!! Nucený odvod v odletové hale; přívod vzduchu zajistí samočinně otvíravé otvory Charakteristické jsou velké průřezy potrubí pro ZOKT! 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení ZOKT v praxi Charakteristické jsou velké průřezy potrubí pro ZOKT! Kouřová zástěna z drátoskla (další možnosti: zástěna z požárních desek, plnostěnný vazník apod.) Zdroj: PROMAT Praha 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení ZOKT kouřové klapky na odtahovém potrubí Zdroj: Ing. S. Toman Projektová kancelář ÚT+VZT Zdroj: Ing. S. Toman Projektová kancelář ÚT+VZT 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

21 Náplň přednášky 1. Elektrická požární signalizace 2. Stabilní hasicí zařízení 3. Zařízení pro odvod kouře a tepla 4. Závěr k požárně bezpečnostním zařízením 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Závěr k EPS, SHZ, ZOKT ad. Instalaci určuje vždy projektant PBŘ na základě požadavku kodexu požárních norem nebo přání investora (tlak pojišťoven). Velice drahá zařízení návrh PBZ nezbytné pečlivě zvážit; pasivní a aktivní požární ochrana jako celek obvykle i 5 až 8 % z celkové ceny stavby. Další náklady = periodické (roční) kontroly provozuschopnosti, pokud výrobce nebo legislativa nestanoví lhůty kratší (např. ústředna EPS 3 měsíce, samočinné hlásiče 6 měsíců) Projekt EPS, SHZ, ZOKT ad. často projekční subdodávka specialisty v oboru, která je nicméně nedílnou součástí PBŘ. Projektant PBŘ = klíčová role v rámci koordinace dílčích projekčních profesí! Zásadně důležitá je vzájemná součinnost a logická návaznost veškerých PBZ a jiných zařízení ovládaných EPS. Jedná se zejména o předem definované (naprogramované) procesy na ústředně EPS. Příklad: prostor s prioritou evakuace osob = aktivace ZOKT před SHZ prostor s prioritou ochrany majetku = opačný princip aktivace Součinnost PBZ a jiných zařízení viz ČSN : 2009 Příloha B 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení Závěr k PBZ Zejména strojovny HZ = samostatný PÚ Zejména s ohledem na bezpečnost zasahujících hasičů jsou v objektu s instalovanými PBZ instalována tlačítka pro vypnutí elektrické energie: CENTRAL STOP = odpojení všech zařízení kromě PBZ TOTAL STOP = odpojení veškerých zařízení včetně PBZ Důležitá je spolehlivá dodávka elektrické energie pro PBZ a jiná zařízení nezbytné k ochraně osob, zvířat a majetku i v případě požáru: záložní zdroj (baterie, diesel-agregát) požárně odolné kabelové rozvody a trasy požární rozvaděče Zdroj: bytový dům Na Santince, Praha 6 Dejvice 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení

22 Děkuji Vám za pozornost. 124 PPR 124 KP7A M. Pokorný Přednáška 7: Požárně bezpečnostní zařízení
