1 KDY A PROČ PROVÁDÍME KONTROLNÍ MĚŘENÍ RNDr. Jana Habalová jana.habalova@zuova.cz Seminář Azbest známe řešení - Praha

2 AZBEST ROZDĚLENÍ, DEFINICE - souhrnný název pro skupinu minerálů ze skupiny silikátů - všechny azbestové minerály jsou vláknité - 6 typů amfiboly (jinorázy) vlákna rovná: actinolit, amosit (hnědý azbest), antofylit, krokydolit (modrý azbest), tremolit serpentiny (hadce) vlákna spirálová: chrysotil (bílý azbest) - Vynikající fyzikálně chemické vlastnosti lehký, elastický, dobře opracovatelný, odolný vůči kyselinám a zásadám, nehořlavý, elektroizolační

3 AZBEST ZDRAVOTNÍ RIZIKA Azbestové vlákno vysoce odolné, dlouhé, tenké, lámavé příčně i podélně Respirabilní vlákno průměr < 3 um, délka 5 um poměr délka : tloušťka vlákna > 3:1 Cesta vstupu azbestu do lidského organismu dýchací orgány azbestová vlákna se mohou dostat až do plicních sklípků, kde působí dráždivou místní reakci a tím mohou iniciovat vznik vážného onemocnění, negativní účinky azbestu na zdraví nespočívají v chemickém působení, ale v mechanickém dráždění citlivých tkání zejména dýchacích orgánů

4 Azbest je prokázaný karcinogen Carc. 1A H350 může vyvolat rakovinu H372 způsobuje poškození orgánů při prodloužené nebo opakované exozici Nemoci způsobené azbestem BENIGNÍ (nenádorová, nezhoubná) - azbestóza (plicní fibroza) - pleurální hyalinóza (postižení pohrudnice a poplicnice) MALIGNÍ (zhoubné nádory) - rakovina plic (ze všech diagnostikovaných je azbest příčinou u 5-15%) - maligní mezoteliom (rakovina pohrudnice a poplicnice) příčinou je téměř vždy azbest

5 Pro všechna onemocnění platí: - vznikají po mnohaleté latenci od začátku expozice - riziko onemocnění trvá i po ukončení expozice - často se onemocnění diagnostikuje až u osob v důchodu V důsledku zjištění negativního dopadu na lidské zdraví byla těžba a používání azbestu ve vyspělých zemích světa postupně omezována až úplně zakázána.

6

7

8

9 Profesionální expozice azbestu Riziko z dřívějších expozic - pracovníci z bývalých zpracovatelských závodů Riziko expozice v minulosti, současnosti i budoucnosti - stavební a konstrukční dělníci - údržbáři - elektrikáři - dělníci likvidující odpad s obsahem azbestu

10 Neprofesionální expozice azbestu pobyt v prostorech, které jsou kontaminovány v důsledku neodborných zásahů do staveb, které obsahují materiály s obsahem azbestu během jejich výstavby, údržby či demolice, např: - revitalizace budov spojená s odstraňováním boletických panelů - výměna krytin střech z azbestocementových materiálů - výměn kanalizačních potrubí - komínových průduchů - isolačních materiálů apod.

11 OVZDUŠÍ 1) pracovní ovzduší na pracovišti - definovaný prostor (prostory), kde se provádějí pracovní činnosti 2) mimopracovní: a)vnitřní - ovzduší ve vnitřním prostředí budov, s vyjímkou ovzduší pracovního b) vnější - ovzduší vně budov s vyjímkou ovzduší pracovního Vzorkování ovzduší a porovnání s limitními hodnotami.

12 PRACOVNÍ OVZDUŠÍ limitní hodnota pro azbestová vlákna všech azbestů uvedena v NV č.361/2007 Sb. ve znění pozdějších předpisů příloha č.3

13 Měření osobní expozice pracovníků - odběr vzorků v dýchací zóně pracovníka (osobní vzorkování) - dýchací zóna - definice dle ČSN EN 1540: polokulový prostor (obecně o poloměru 0,3 m), se středem v polovině spojnice obou uší, vymezený rovinou tváře procházející touto spojnicí, vrcholem hlavy a ohryzkem Postup při měření osobní expozice pracovníka - nastavení požadovaného průtoku zařízení pro osobní odběr - upevnění osobní odběrové aparatury na pracovníka - záznam do odběrových listů: čas začátku odběru, průtoková rychlost na začátku měření, další záznamy důležité pro stanovení expozice pracovníka (popis a charakter vykonávané práce/í, délka směny, mikroklimatické a vzduchotechnické podmínky, výrobní zařízení ), čas ukončení odběru, průtoková rychlost na konci měření - uložení odběrové hlavice s filtrem do transportního obalu transport do laboratoře

14 doba vzorkování: - závisí na povaze a charakteru vykonávané pracovní činnosti důležité: - strategie měření (určení faktorů, ovlivňujících expozici na pracovišti, časový snímek) - zjištění expozice pracovníka: měření koncentrace azbestových vláken, ostatních minerálních vláken a celkové koncentrace prachu - po analýze odebraných vzorků: výpočet celosměnové expozice pracovníka a porovnání s limitními hodnotami, zařazení do kategorie prací dle Vyhlášky č. 432/2003 Sb. ve znění pozdějších předpisů

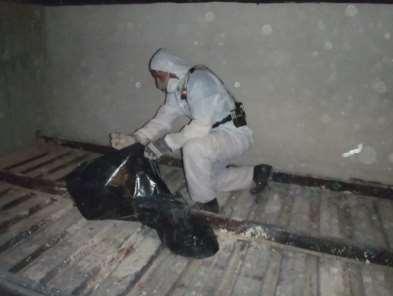

15 Realizovaná měření příklad I. Odstraňování stavební suti v kontrolovaném pásmu: ruční ukládání stavební suti do pevných igelitových pytlů a suché čištění (vysávání prachu vysavačem) po ručním odstranění stavební suti). Výsledky měření celosměnová expozice: azbestová vlákna: < 0,001 resp.vl./cm3 ostatní minerální vlákna: 0,248 resp.vl./cm3 celková koncentrace prachu: 26,1 mg/m3

16 Realizovaná měření příklad II. Demontáž desek s obsahem azbestu a isolační vaty v místnosti (ruční demontáž za pomoci páčidel). Výsledky měření celosměnová expozice: azbestová vlákna: 0,266 resp.vl./cm3 ostatní minerální vlákna: 1,190 resp.vl./cm3 celková koncentrace prachu: 14,2 mg/m3

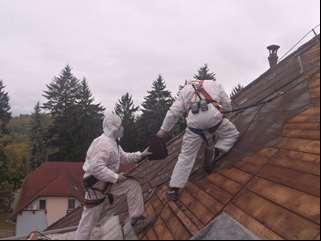

17 Realizovaná měření příklad III. Demontáž střešní krytiny (venkovní prostor) Výsledky měření celosměnová expozice: azbestová vlákna: 0,00383 resp.vl./cm3 ostatní minerální vlákna: < 0,00222 resp.vl./cm3 celková koncentrace prachu: 0,5 mg/m3

18 Neprofesionální expozice pracovníků - pracovní činnost pracovníků v místnostech, v jejichž stavebních částech je obsažen materiál s obsahem azbestu (stěny, strop, obklady, izolační prvky,.) - NV č.361/2007 Sb. ve znění pozdějších předpisů hlava III. Podmínky ochrany zdraví při práci s chemickými faktory a prachem, Díl 1, 9,odst.2: Koncentrace chemické látky nebo prachu v pracovním ovzduší, jejímž zdrojem není technologický proces, nesmí překročit 1/3 jejich přípustných expozičních limitů. tzn. PEL pro azbestová vlákna 0,033 respirabilních vláken/cm3! - příklady: dílny kanceláře (zaměstnanci pracovní ovzduší, návštěvy nepracovní ovzduší) nemocnice (zaměstnanci pracovní ovzduší, pacienti nepracovní ovzduší) atd. - měření: stacionární odběry (vzorkování na pevně stanoveném místě)

19 Vnitřní ovzduší Vyhláška č. 6/2003 ze dne , kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb. 1 Předmět úpravy Touto vyhláškou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností1) staveb zařízení pro výchovu a vzdělávání,2) vysokých škol, škol v přírodě, staveb pro zotavovací akce, staveb zdravotnických zařízení léčebně preventivní péče, ústavů sociální péče, ubytovacích zařízení,3) staveb pro obchod4) a staveb pro shromažďování většího počtu osob.5) ) 3 písm. n) vyhlášky č. 137/1998 Sb., o obecných technických požadavcích na výstavbu. 2) 7 odst. 1 zákona č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů. 3) 3 písm. g) vyhlášky č. 137/1998 Sb. 4) 3 písm. f) vyhlášky č. 137/1998 Sb. 5) 3 písm. e) vyhlášky č. 137/1998 Sb.

20 258/2000 Sb. ZÁKON ze dne 14. července 2000 o ochraně veřejného zdraví a o změně některých souvisejících zákonů 7 Hygienické požadavky na prostory a provoz škol a školských zařízení, zařízení sociálně výchovné činnosti, zařízení pro děti vyžadující okamžitou pomoc, služby péče o dítě v dětské skupině a živností, jejichž předmětem je péče o děti (1) Školy a školská zařízení9) zapsaná do školského rejstříku10), s výjimkou zařízení pro další vzdělávání pedagogických pracovníků, školských poradenských zařízení a zařízení školního stravování, a dále zařízení sociálně výchovné činnosti a zařízení pro děti vyžadující okamžitou pomoc10a) (dále jen "zařízení pro výchovu a vzdělávání") jsou povinny zajistit, aby byly splněny hygienické požadavky upravené prováděcím právním předpisem na prostorové podmínky, vybavení, provoz, osvětlení, vytápění, mikroklimatické podmínky, zásobování vodou, úklid a nakládání s prádlem. Povinnost uvedenou ve větě první má i osoba provozující v provozovně živnost, jejíž náplní je péče o děti do 3 let věku nebo výchova, výuka anebo mimoškolní vzdělávání dětí nad 3 roky věku v předškolním zařízení, soukromé škole nebo zařízení sloužícím odbornému vzdělávání, nezařazených do rejstříku škol a školských zařízení a dále poskytovatel služby péče o dítě v dětské skupině, pokud se jedná o dětskou skupinu nad 12 dětí.

21 137/1998 Sb. VYHLÁŠKA Ministerstva pro místní rozvoj ze dne 9. června 1998 o obecných technických požadavcích na výstavbu Změna: 491/2006 Sb. Změna: 502/2006 Sb. 3 Pro účely této vyhlášky se rozumějí b) stavba pro shromažďování většího počtu osob je stavba s alespoň jedním prostorem určeným pro shromáždění nejméně 200 osob, v němž na jednu osobu připadá půdorysná plocha menší než 4 m2 (konferenční sály, divadla, kina, koncertní síně, taneční sály, sportovní haly, tribuny apod.) c) stavba pro obchod je stavba, která obsahuje celkovou prodejní plochu větší než 2000 m2 (například velkoprodejny, nákupní střediska, obchodní domy)

22 d) ubytovací jednotka je jednotlivý pokoj nebo soubor místností, které svým stavebně technickým uspořádáním a vybavením splňují požadavky na přechodné ubytování a jsou k tomuto účelu užívání určeny j) pobytová místnost je místnost nebo prostor, která svou polohou, velikostí a stavebním uspořádáním splňuje požadavky k tomu, aby se v ní zdržovaly osoby (například kanceláře, dílny, ordinace, výukové prostory, pokoje ve zdravotnických zařízeních, hotelích a ubytovnách, halové prostory různého účelu, sály kin, divadel a kulturních zařízení, místnosti ve stavbách pro individuální rekreaci apod.) BYTY: nejsou v legislativě řešeny.

23 Limitní hodnota pro asbestová a minerální vlákna je uvedena ve Vyhlášce 6 ze dne kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb, Příloha č.2. Příloha č.2: Limitní koncentrace chemických ukazatelů ve vnitřním prostředí staveb Tab. č.5: Limitní hodinové koncentrace chemických ukazatelů a prachu Ukazatel Jednotka Limit (pozn.4) azbestová a minerální vlákna počet vláken. m (pozn 3) Pozn.: 3) Průměr vlákna <3µm, délka vlákna 5 µm, poměr délky a průměru vlákna je >3:1. 4) Limity jsou stanoveny pro koncentrace látek vztažené na standardní podmínky.

24 VNĚJŠÍ OVZDUŠÍ legislativou není stanoven limit Vyhláška MŽP 356/2002 Sb. - zrušena byl stanoven pouze emisní limit fugitivních emisí 1000 vláken azbestu v objemu 1 m3 měřeno v místě na hranici pozemku umístění zdroje. Vyhláška MŽP 356/2002 Sb. byla zrušena Vyhláškou č. 205/2009 Sb., i ta byla zrušena Zákonem č. 201/2012 Sb. ze dne o ochraně ovzduší (není uveden limit pro respirabilní azbestová vlákna v ovzduší).

25 STACIONÁRNÍ VZORKOVÁNÍ v pracovním a v mimopracovním ovzduší Důležité: azbestová vlákna jsou ve stavebních materiálech pevně fixována, k jejich uvolňování dochází hlavně a) při mechanickém porušení materiálů (praskliny, úlomky, ) b) při údržbě a revitalizaci budov, spojené s odstraňováním těchto materiálů (boletické panely, krytiny střech, isolačních materiály ) ČSN EN ISO Vnitřní ovzduší Část 7: Postup odběru vzorku při stanovení koncentrace azbestových vláken v ovzduší. - tato evropská norma byla schválena CEN členy CEN (Evropský výbor pro normalizaci) jsou národní normalizační orgány řady států, mezi něž patří i ČR - podle vnitřních předpisů CEN jsou tuto evropskou normu povinny zavést národní normalizační organizace několika zemí, mezi něž patří i ČR - postup odběru vzorků uvedený v této části EN ISO vychází ze směrnice VDI důležitá je pečlivá příprava postupu měření. Stacionární vzorkování vzorkování na pevně stanoveném místě. Odběrová hlavice je umístěna ve výšce 1,2 1,5 m od země s pouzdrem s filtrem skloněným ústím dolů pod úhlem asi 45 C

26 Cíle měření. a) běžné vzorkování: během běžného užívání a chování v prostorech budovy b) vzorkování pozadí v prostorech běžného užívání před činností, která může vést k uvolňování azbestu c) vzorkování pro ověření vlivu činnosti určení vlivu běžných údržbových prací na koncentraci azbestových vláken v budovách d) výzkumné vzorkování určení změny koncentrace při změnách užívání budovy nebo v důsledku nahodilého poškození materiálů obsahujících azbest e) výstupní vzorkování po dokončení odstraňování azbestových materiálů a sanaci prostor f) vzorkování úniků v okolních prostorách (při odstraňování azbestu, zda nedochází k úniku znečištěného vzduchu do okolních prostor)

27 Počet vzorkovacích stanovišť - závisí na počtu, velikosti a uspořádání místností v budově a na účelu vzorkování - je výhodné charakterizovat budovu pomocí jednotkových místností, z nichž lze vypočítat počet vzorků, které jsou nutné pro určitý účel měření odebrat jednotková místnost: místnost s maximální půdorysnou plochou 100 m2 a maximální délkou 15 m) - v každém prostoru odstraňování, s výjimkou velmi malých místností o ploše menší než 10 m2, je třeba odebrat nejméně 2 vzorky, charakterizující jednotkovou místnost - ve větších prostorách se počet jednotkových místností vypočte za použití empirické rovnice (viz ČSN EN ISO ) a zaokrouhlí se na celé číslo - počet vzorků, které je nutný pro posouzení určité plochy při daném typu vzorkování je uveden v ČSN EN ISO v tabulce - v budovách s velkým počtem jednotlivých místností nebo velmi velkými místnostmi lze odebírat náhodné vzorky

28 Měření v malých místnostech. Celkový hodinový objem všech vzorků v místnosti nesmí přesáhnout 1/10 objemu místnosti. V opačném případě může vzorkování vést k podcenění skutečného stavu. Příklad: měření prostor po výměně stupaček v bytových domech (rozměry měřeného prostoru: 1,1 x 0,8 m, výška 2,7 m, V= 2,4 m3).

29 Podmínky odběru vzorku v prostoru - povrchy v měřeném prostoru musí být suché (zbytky vody mohou způsobit dočasnou adhezi azbestových vláken k povrchu) - pokud jsou aplikovány povrchově aktivní látky nebo tmely, musí být odběr zahájen až po uplynutí dostatečně dlouhé doby, aby se tyto povrchově aktivní látky nebo tmely usadily (pokrytí povrchu filtru těmito látkami způsobuje problémy při analytickém zpracování vzorků) - v případě velkých koncentrací prachu či kouře nelze provést odběr (vzorek nelze analyzovat nebo je nutné předčasně ukončit odběr) - relativní vlhkost vzduchu by měla být menší než 70% - měření v prostorech za podmínek: a) jejich běžného používání b) pokud to není možné, je třeba provést simulaci podmínek používání obě varianty vedou ke vznosu potenciálně přítomných vláken a prachu v měřeném prostoru, při odběru za statických podmínek nemusí být přítomnost azbestu zjistitelná, i když je azbest na povrchu ploch v prostorech, v nichž se odběr ovzduší realizuje

30 nejběžnější metody používaných simulací a) pohyby vzduchu - ventilátory: rychlost proudění vzduchu v pracovní vzdálenosti 4 m/s ± 20% (měření pomocí anemometru) b) vibrace: - driblování basketbalovým míčem (v okruhu 5 m kolem každého vzorkovacího zařízení - tělocvičny, sportovní haly) - bouchání dveřmi (dveře v pravém úhlu se energicky zavřou tak, aby se zabouchly 5x v průběhu odběru vzorku) - padání předmětů (z výšky 1 m, v okruhu 5 m od každého vzorkovacího zařízení) běžné vzorkování: všechna okna a dveře uzavřeny min. 3 hod. před zahájením odběru a celou dobu během odběru při odběru vzorku by měly všechny činnosti probíhat obvyklým způsobem výstupní vzorkování: všechny povrchy po dokončení prací vyčištěny (pečlivá vizuelní prohlídka)

31 Realizovaná měření - běžné vzorkování mateřská školka herna, běžný provoz cíl měření - zjištění stávajícího stavu

32 Realizovaná měření - výstupní vzorkování měření v prostoru po odstranění materiálů s obsahem azbestu po sanaci

33 Realizovaná měření vliv údržbářských prací 1) měření v místnosti před zahájením prací: < 120 resp. azb.vl./m3 2) vyvrtání 4 otvorů použito lokální odsávání (HEPA filtr) 3) měření v místnosti po vyvrtání 4 otvorů: 617 resp. azb. vl./m3

34 Proč (ne)dělat vzorkování ve vnitřním prostoru budov při demontáži střešních krytin s obsahem azbestu a objektů, určených k demolici, ve kterých jsou materiály s obsahem azbestu a) demontáž střešních krytin s obsahem azbestu příčiny možné kontaminace vnitřních prostor budovy: netěsnost komunikačních otvorů budovy (okna, dveře), nedůsledné dodržování technologického postupu prací nebo pracovní kázně při výkonu práce b) objekty, určené k demolici Vyhláška č. 268/2009 Sb. (změna: 20/2012 Sb. ) o technických požadavcích na stavby, stavba nesmí: - uvolňovat látky nebezpečné pro zdraví a životy osob a zvířat a pro rostliny - obsahovat nadlimitní množství nebezpečných částic v ovzduší - odstraňování staveb se musí provádět podle předem stanoveného technologického postupu a dokumentace bouracích prací

35 Měření v objektu, určeném k demolici, po odstranění materiálu s obsahem azbestu.

36 VZORKOVÁNÍ VE VNĚJŠÍM OVZDUŠÍ - odběry ve vnějším (venkovním) ovzduší jsou omezeny povětrnostními podmínkami - vzorkování by mělo probíhat při nízké rychlosti vzduchu a nízké vlhkosti vzduchu - v protokole by měly být podrobné záznamy povětrnostních podmínek během doby odběru vzorků (hlavně rychlost a směr větru) a dostupné údaje o místní topografii, druzích a umístění zdrojů azbestových vláken

37 Analýza vzorků ČSN EN ISO : Kap : Pro analýzu vzorků ovzduší lze podle příslušných předpisů použít optické mikroskopie s fázovým kontrastem (PCM), skenovací mikroskopie (SEM) nebo transmisní elektronové mikroskopie (TEM). Nutno podotknout, že analytické možnosti výše uvedených metod se liší a výsledky získané PCM, SEM nebo TEM nemusí být srovnatelné. Vlákna v ovzduší jsou různého původu: a) organická vlákna: textilní (bavlněná či syntetická), celulosová, z vegetace,.. b) anorganická vlákna: azbestová, skleněná, vlákna z minerální vaty a sádry, METODA PRO ANALÝZU VZORKŮ MUSÍ SPOLEHLIVĚ ROZLIŠIT JEDNOTLIVÉ TYPY VLÁKEN A MÍT MOŽNOST ANALYZOVAT I NEJJEMNĚJŠÍ RESPIRABILNÍ VLÁKNA.

38 Otázka dodržování akreditačních kritérií - externí kontrola kvality Health & Safety Laboratory

39 DĚKUJI ZA POZORNOST.
