Vítejte ve světě. světový lídr vývoje a výroby technologie hašení požárů kondenzovaným aerosolem

Transkript

1 Vítejte ve světě světový lídr vývoje a výroby technologie hašení požárů kondenzovaným aerosolem

2 Co je aerosol? Definice Aerosol Koloidy Kondenzace koloidní disperze pevných nebo kapalných částic v plynu částice o velikosti několika mikronů rozptýlené v atmosféře plynu proces, při kterém na povrch částice dopadá za jednotku času více molekul páry, než jej opouští; tento proces vede k růstu částice

3 Historie využití aerosolu při hašení požárů 15. století použití draselných solí při hašení, Německo 50. léta Rusko hašení aerosolem (pevnými částicemi 20. století v plynu) v rámci kosmického programu 1996 FirePro vyvíjí technologii kondenzovaného aerosolu

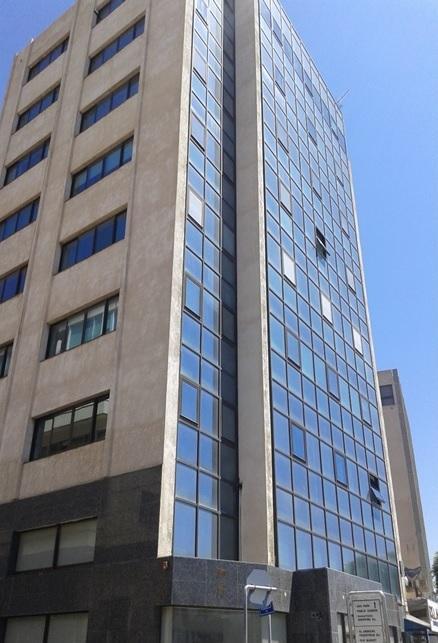

4 Profil výrobce FirePro Systems Společnost založena v roce 1996 Ústředí a výrobní závod na Kypru (EU) Kanceláře v Aténách, Řecko (EU) Síť distributorů v 75 zemích světa Instalace ve 110 zemích světa

5 Mezinárodní portfolio klientů

6 Mezinárodní portfolio klientů

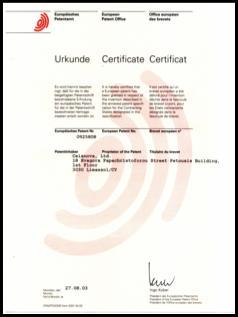

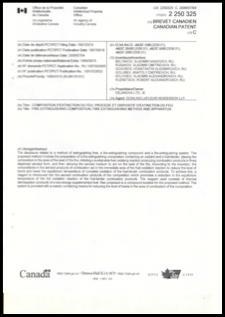

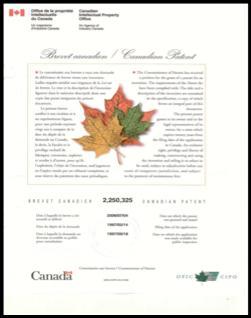

7 Technologické patenty Evropa Kanada

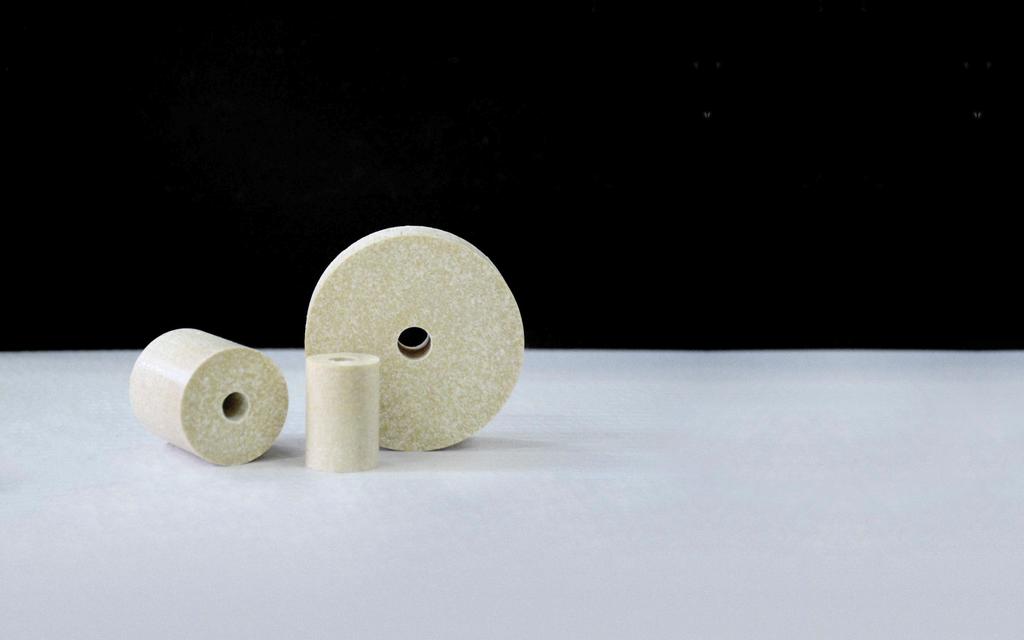

8 Patentovaná technologie FPC pevná složka hasiva vytvářející při aktivaci aerosol Nepyrotechnická aktivace (patentováno) Kompaktní a robustní pro mechanickou vý Základem draselné soli - K 2 CO 3 Certifikovaná životnost min. 15 let Samoaktivace při teplotě 300º C Bez chemické reakce s chladicím materiá

9 Zdravotní a bezpečnostní faktory Nulový potenciál globálního oteplování Nulový potenciál úbytku ozonové vrstvy Nezanechává škodlivou stopu v atmosféře Nesnižuje množství kyslíku Netoxický a zdravotně nezávadný Nekorozivní a bezpečný pro elektronická zařízení, cennosti a historické památky

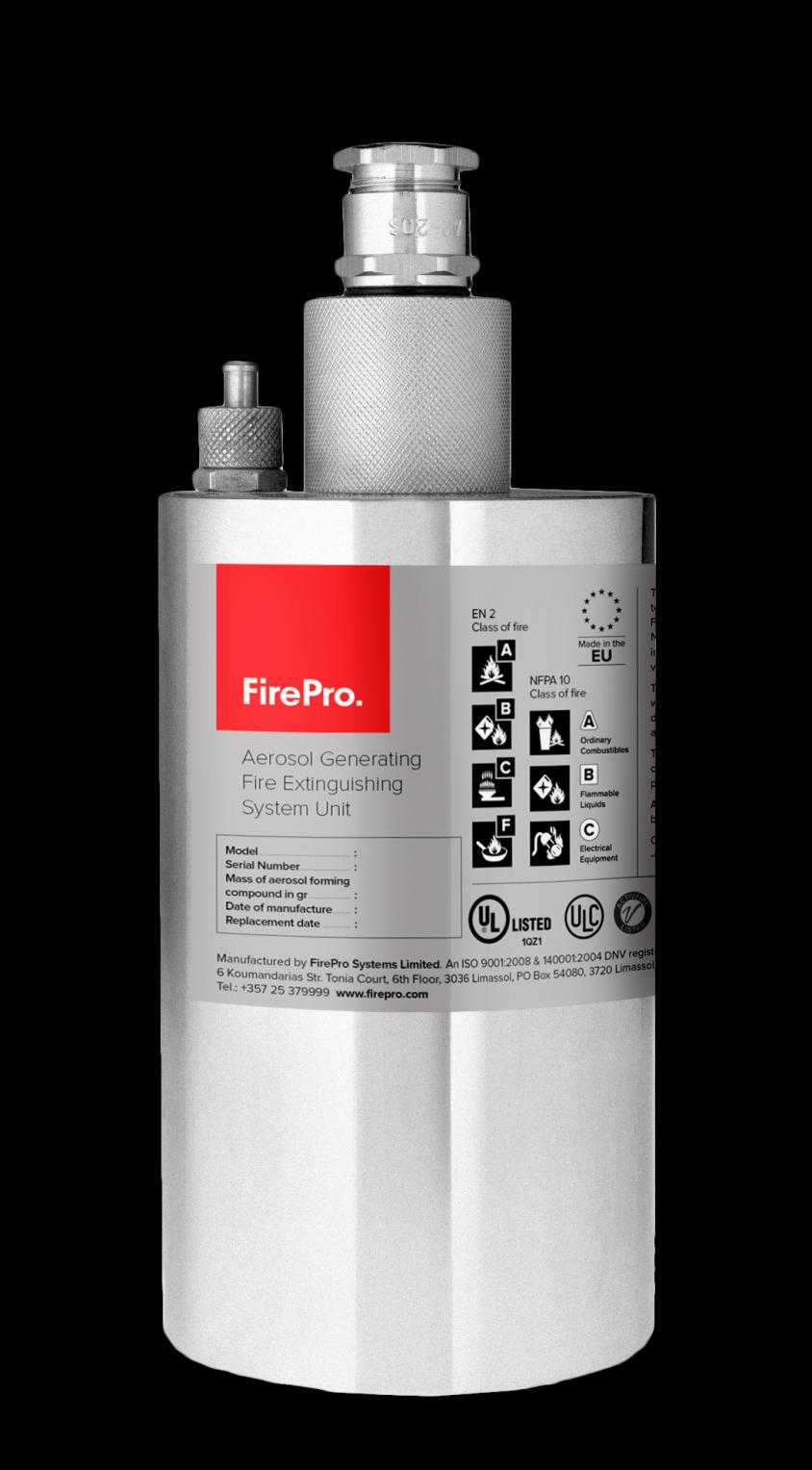

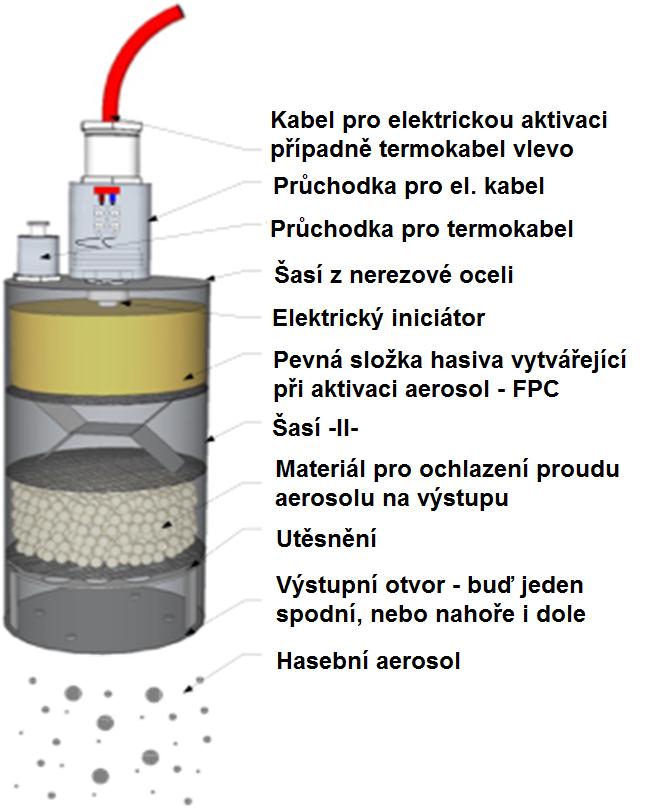

10 Generátor kondenzovaného aerosolu

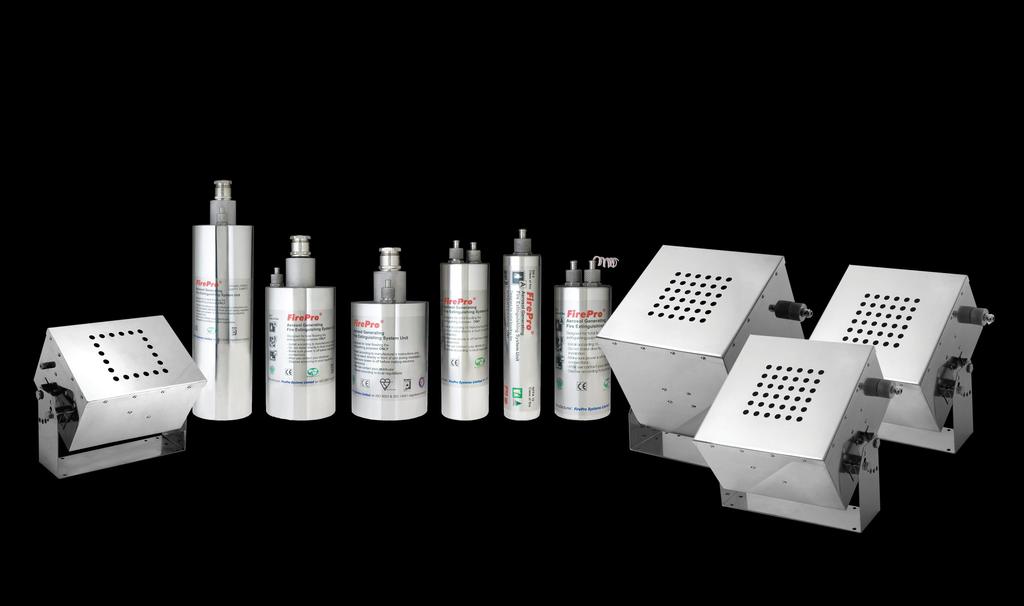

11 Produktová řada

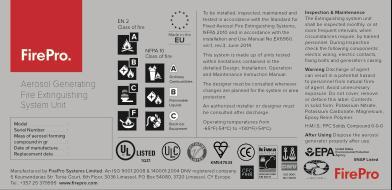

12 Označení produktů

13 Část II. Certifikáty, prohlášení o shodě a zkušební protokoly

14 Mezinárodní standardy pro kondenzovaný aerosol KIWA BRL-K23001/04 Holandsko ISO 15779:2011 Mezinárodní CEN TR /2, 2009 Evropa UL UL-2775 USA NFPA NFPA-2010 USA BSI KM Velká Británie IMO MSC/Circ.1270 Mezinárodní námořní GA GA499.1,2010 Čína SI SI 5210 Izrael

15 Důležitá nová alternativní politika ochrany životního prostředí SNAP List seznam, FirePro schváleno Ochrana stratosférické ozonové vrstvy: Seznam obsahuje schválené alternativy k hasivům a prostředkům proti výbuchu, které ničí ozonovou vrstvu FirePro schváleno jako alternativa ke konvenčnín plynným a práškovým hasivům v systémech SHZ (stabilní hasicí zařízení)

16 UL & ULC Certifikace (standard USA) FWSAC.EX6960 Aerosolové hasební generátory

17 KIWA certifikace pro EU stavby a pozemní aplikace

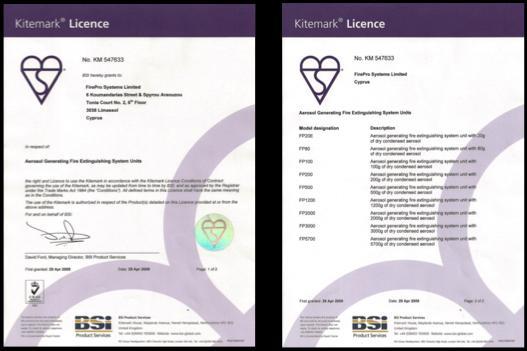

18 BSI certifikace (standard UK) stavby a pozemní aplikace

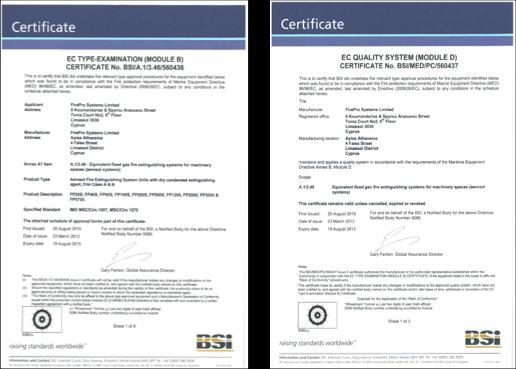

19 BSI/MED certifikace (celosvětová) námořní a lodní aplikace

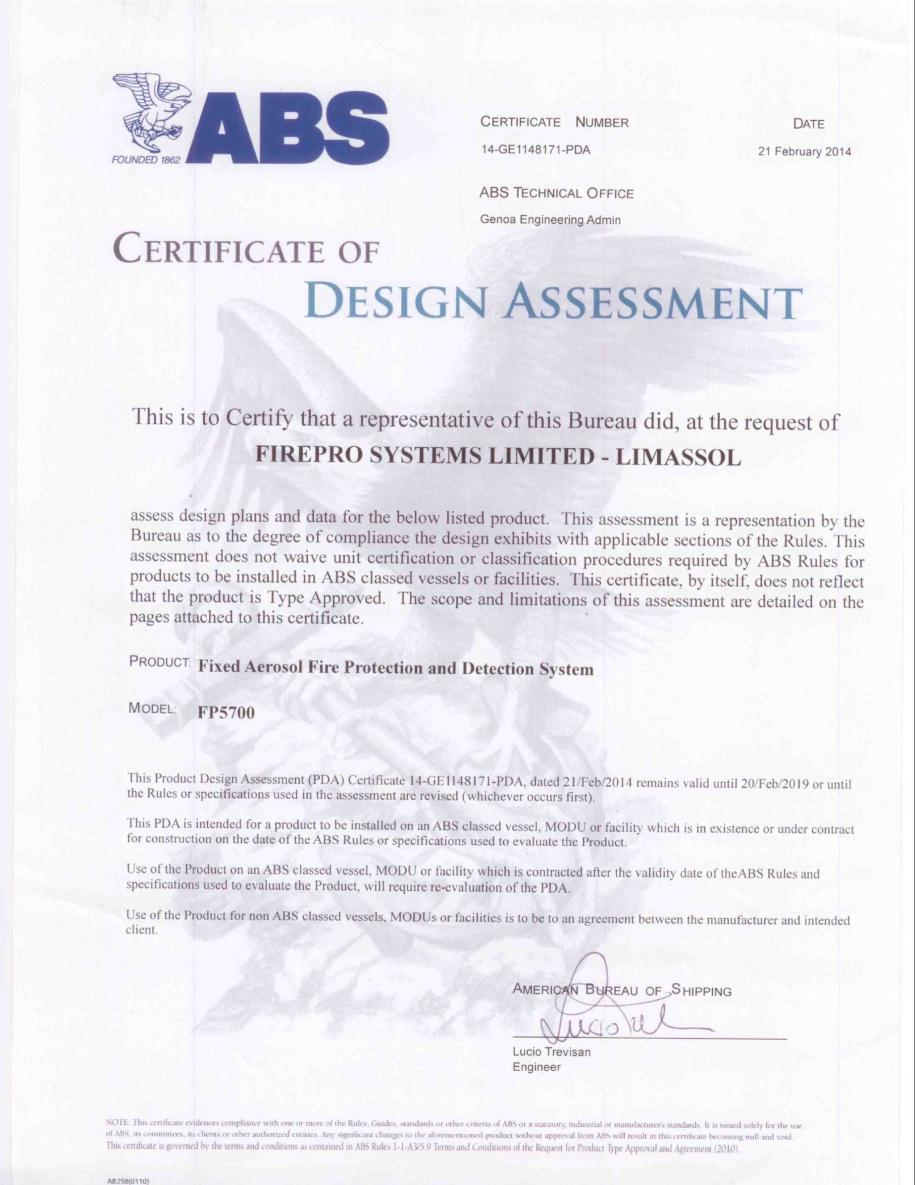

20 Mezinárodní konvence pro bezpečnost na moři SOLAS 74 BV - Nizozemí ABS - USA

21 Mezinárodní konvence pro bezpečnost na moři SOLAS 74 RINA - Itálie Rusko

22 Výrobce pravidelně prochází nezávislým certifikačním auditem

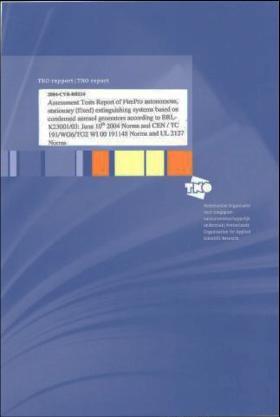

23 Zkušební protokol 1 - toxicita Toxikologický výzkum NENÍ TOXICKÝ

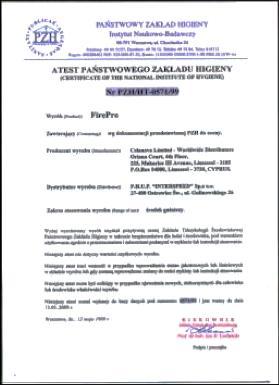

24 Zkušební protokol 2 - toxicita Národní ústav zdraví NENÍ TOXICKÝ

25 Zkušební protokol 3 - koroze NEZPŮSOBUJE KOROZI

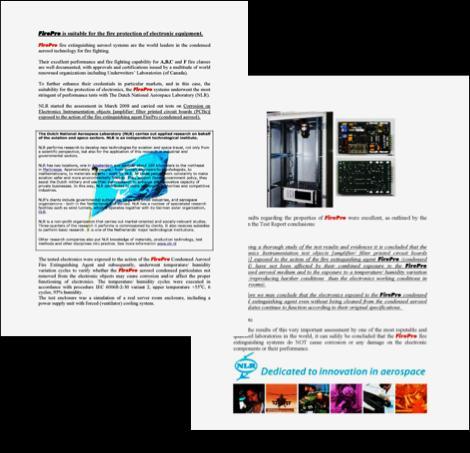

26 Zkušební protokol 4 vliv na elektronická zařízení Vědecké a výzkumné centrum požární ochrany BEZ NEGATIVNÍHO VLIVU NA PROVOZ ZAŘÍZENÍ

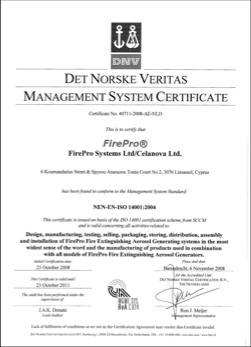

27 ISO certifikace 9001 & 14001

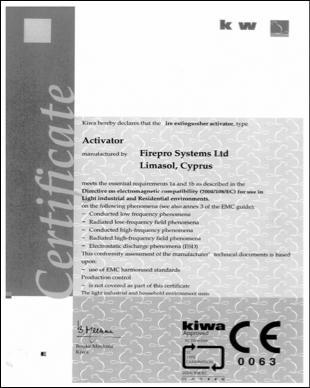

28 Označení CE Bezpečný pro evropský trh

29 Bezpečnostní atest TÜV

30 Záruka a globální pojištění škody až do výše EUR na událost

31 Část III Hašení požáru aerosolem

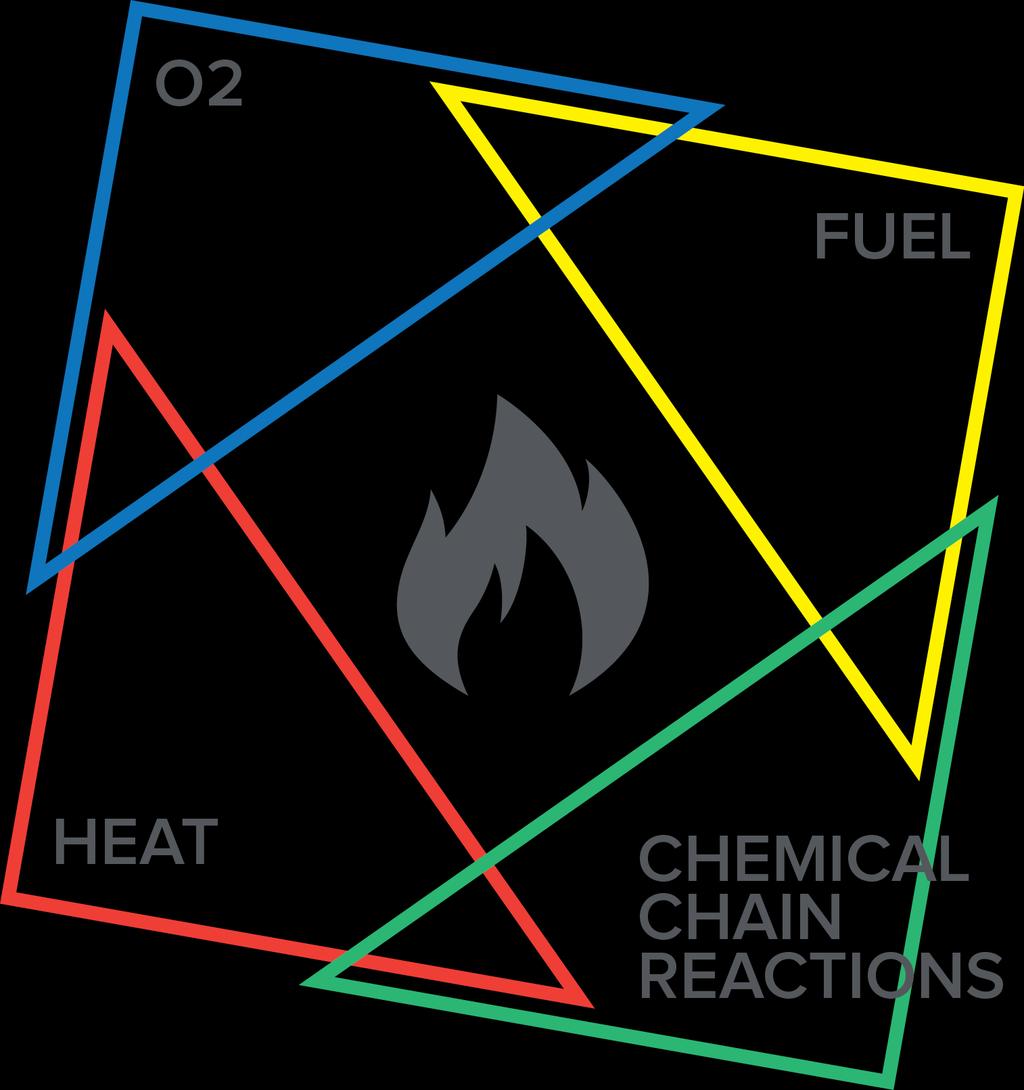

32 Tetrahedron (čtyřstěn) vzniku ohně kyslík palivo teplota řetězové chemické reakce

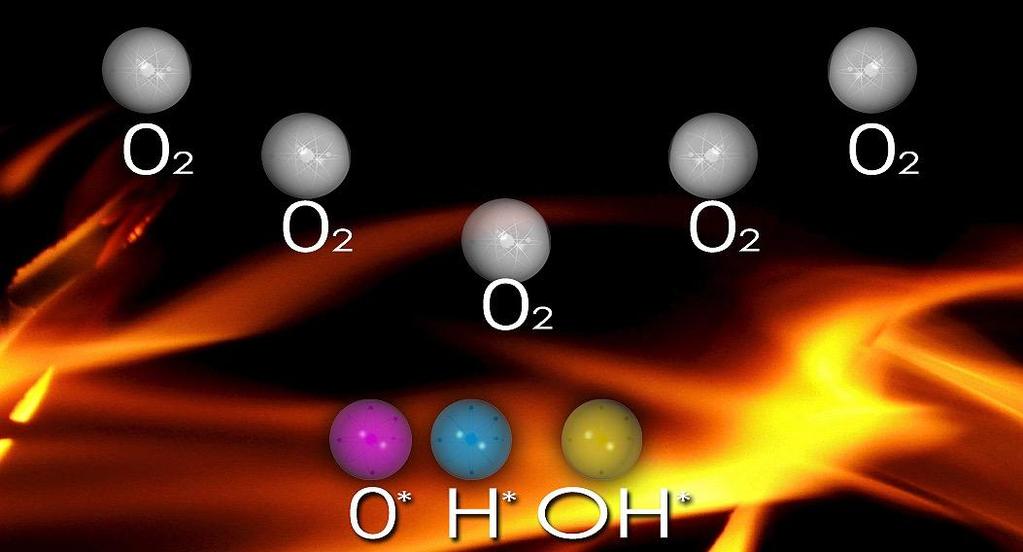

33 Co je oheň? Oheň Řetězec chemických reakcí, při nichž vznikají vysoce reaktivní částice - radikály (O*, H*, OH*)

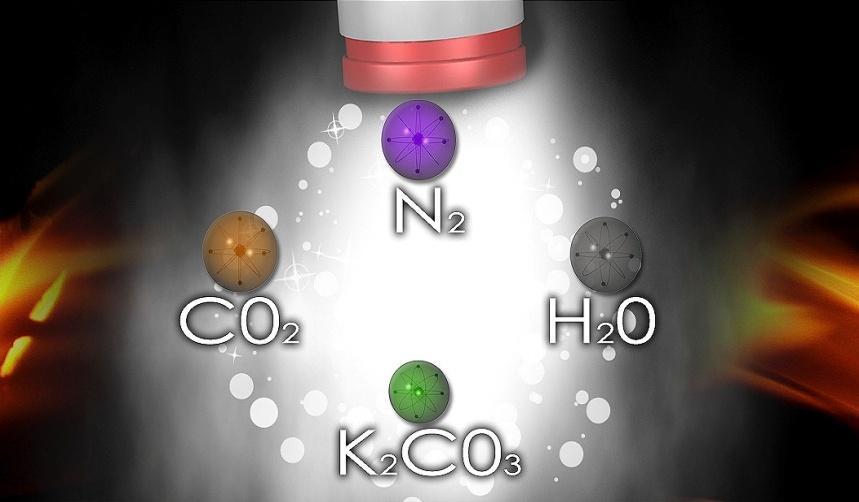

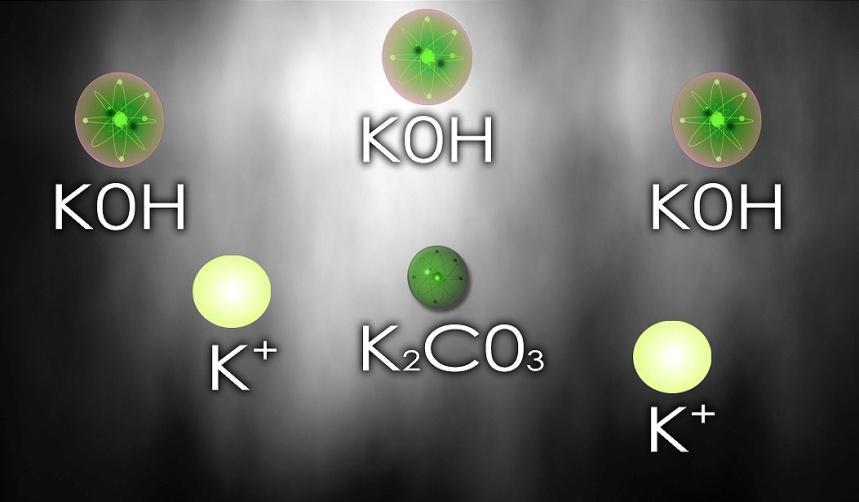

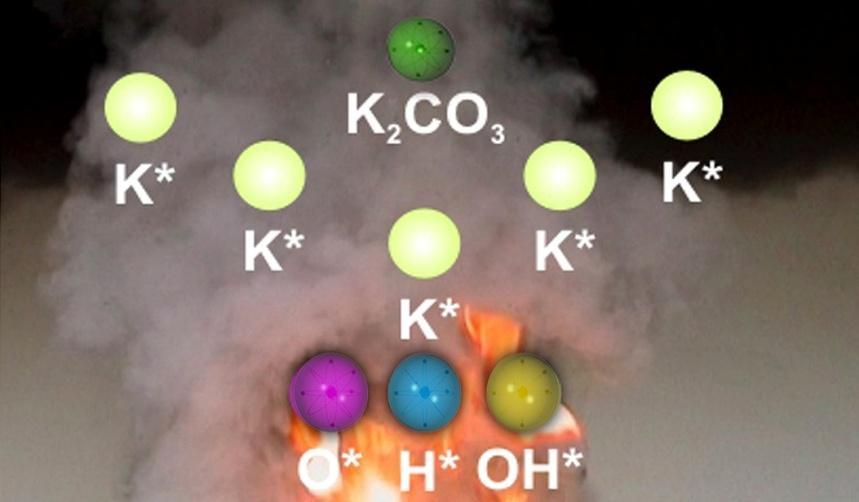

34 Jak působí aerosol v rámci řetězové chemické reakce ohně? hydroxid draselný KOH reaguje s oxidem uhličitým CO 2 za vzniku uhličitanu draselného K 2 CO 3 vznikají volné radikály draslíku K* vzniká hydrokix draselný KOH radikály draslíku K* reagují s volnými radikály ohně (OH*, O*, H*)

35

36

37

38

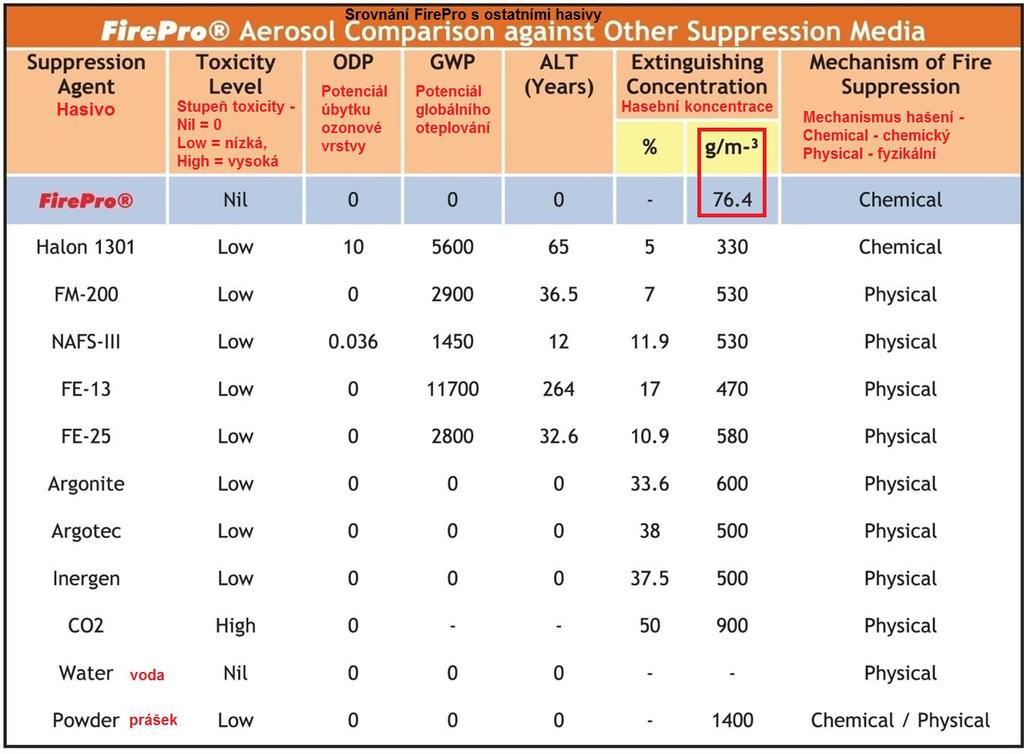

39 Efektivita FirePro Halon x efektivnější než Halon x efektivnější než FM x efektivnější než FE x efektivnější než CO 2 40 x efektivnější než inertní plyny FM-200 FE-13 CO2 Argotec Argonite Inergen

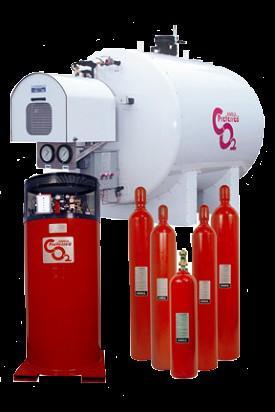

40 Žádné skladování lahví, žádný tlak, žádné potrubí

41 Část IV Návrh řešení objemového hašení

42 Postup při návrhu řešení Volba generátorů s dostatečnou délkou proudu Zachování minimálních ochranných vzdáleností od generátorů dle norem třídy A, B, C, F celková hmotnost pevné složky hasiva (dtto počet aerosolových generátorů)

43 Princip návrhu řešení (US pro info) Pozemní aplikace M = V x D x S.F M (g) V (m³) = Celková hmotnost hasiva v pevném skupenství = Objem chráněného prostoru D (g/m³) = Aplikační hustota (koncentrace) pro hašení SF = Bezpečnostní koeficient (rezerva) 30% Třída požáru Americká norma UL (g/m³) A 84 B 84 C 84

44 Princip návrhu řešení (EN) Pozemní aplikace M = V x D x S.F M (g) V (m³) = Celková hmotnost hasiva v pevném skupenství = Objem chráněného prostoru D (g/m³) = Aplikační hustota (koncentrace) pro hašení SF = Bezpečnostní koeficient (rezerva) 30% Třída požáru Evropská norma EN (g/m³) A 76,4 B 55,4 C 49,8

45 Princip návrhu řešení lodě / námořní Lodní aplikace W = (V x Q) / F W (g) V (m³) = Celková hmotnost hasiva v pevném skupenství = Objem chráněného prostoru Q (g/m³) = Aplikační hustota (120 g/m3) F (%) = Efektivita generátorů Model F Model F FP-20SE 60% FP-500S 63% FP-40S 63% FP % FP-80S 60% FP % FP-100S 63% FP % FP-200S 61% FP %

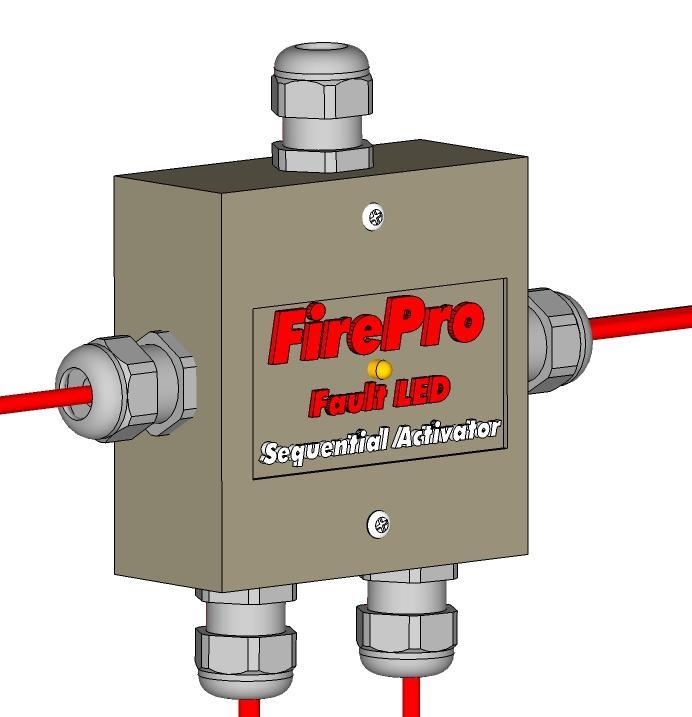

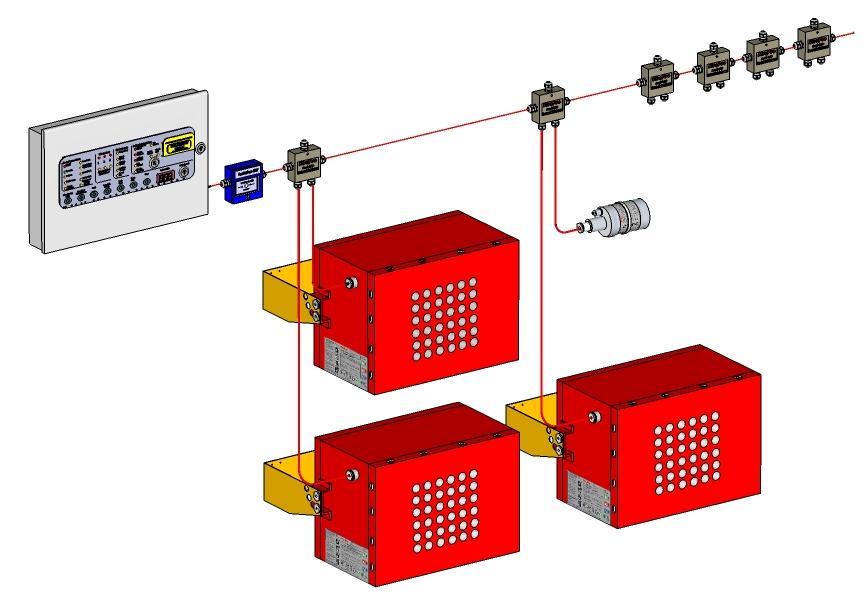

46 Sekvenční aktivátory Nízká spotřeba z ústředny (~0.8 A) Max. počet 20 na ústřednu Kentec Sigma XT Propojuje a aktivuje 2 aerosolové generátory po 2 vteřinách Monitoruje stav generátorů LED signalizace stavu generátorů i aktivátoru (OK / porucha)

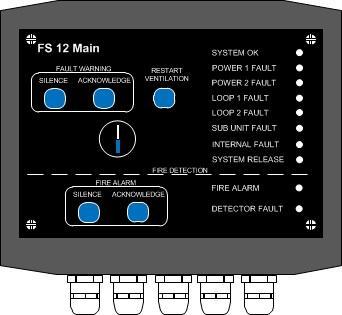

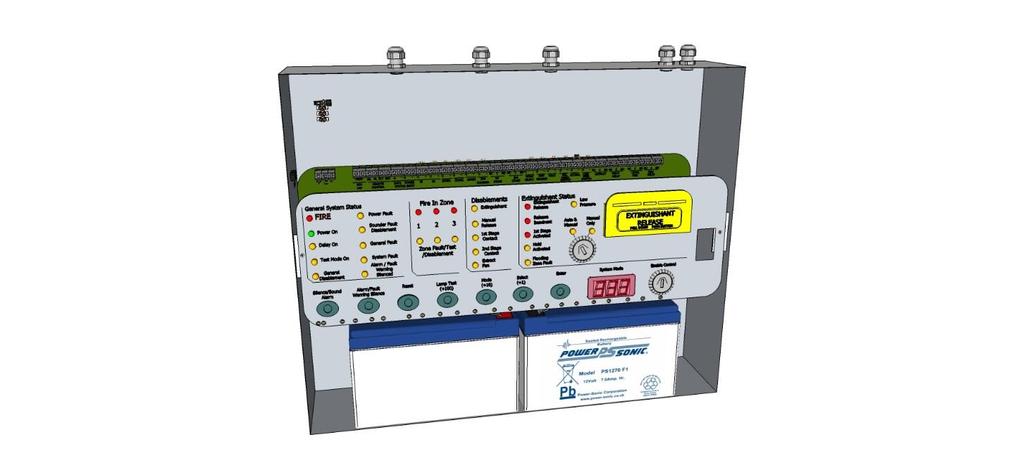

47 Různé typy a velikosti ústředen

48 Malé prostory ústředna FPC 1 Model Baterie Detekce Instalace Monitoring Výstup EPS Max. počet generátorů Opakované použití Certifikace FPC-1 4x 1.5V (interní) Termokabel LHD nebo vestavěný teplotní sensor Unitř (interní) nebo vně prostoru (externí) ANO (LED diody na panelu) NE 2 ANO ANO Kde je vhodná? Místa bez napájení el. proudem Generátory / strojovny Kontejnery Ochrana přepravovaného zboží

49 Malé prostory ústředna FPC 2 Model Baterie Detekce Instalace Monitoring Výstup EPS Max. počet generátorů Opakované použití Certifikace FPC-2 24 V (externí) Termokabel LHD nebo klasická čidla Externí (vně) ANO (LED diody na panelu plus EPS) ANO (2) Požár plus porucha nebo odstavení ventilace 4 ANO ANO Kde je vhodná? Rozvaděče (až 4 najednou) IT vybavení Speciální stroje (sklady Kardex apod.)

50 Malé prostory ústředna FPC 4 Model Baterie Detekce Instalace Monitoring FPC-4 3V (interní) nebo 24V (externí) Termokabel LHD Interní nebo externí ANO Výstup EPS ANO (2) Max. počet generátorů Opakované použití Spec. certifikace 2 YES (if external) None Where it can be used? Rozvaděče Motory

51 Nezávislé řešení aktivátor FPC 5 Model Baterie Detekce Instalace Monitoring Výstup EPS Max. počet generátorů Opakované použití Certifikace FPC-5 3V (interní) Termokabel LHD nebo bimetal (aktivační teplota 70, 80, 90 nebo 100 C) Přímo na generátor NE NE 1 NE ANO Kde je vhodné? Jakýkoliv prostor chráněný pouze jedním generátorem

52 Nezávislé řešení kapalinový aktivátor BTA Model FPC-5 Aktivační teploty 57, 68, 79, 93, 141, 182 C Detekce Instalace Teplotní (ampulka s kapalinou jako u sprinklerů) Přímo na generátor Max. počet generátorů 1 Opakované použití Certifikace NE ANO Kde je vhodné? Jakýkoliv prostor chráněný pouze jedním generátorem

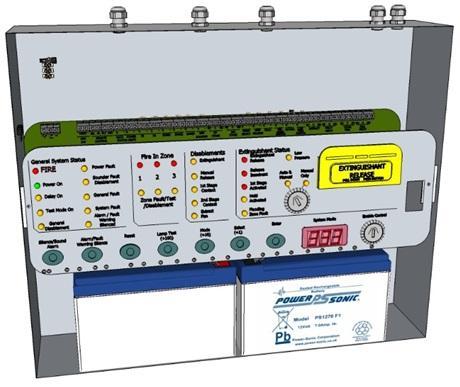

53 Větší prostory ústředna Kentec Model Baterie Detekce Instalace Monitoring Výstup EPS Max. počet generátorů Opakované použití Certifikace Sigma-XT, Sigma-AXT 24V (interní) Klasická čidla Externí nebo interní ANO ANO, několik 40 ANO ANO Where it can be used? Stavby

54 Část V Aplikace a reference

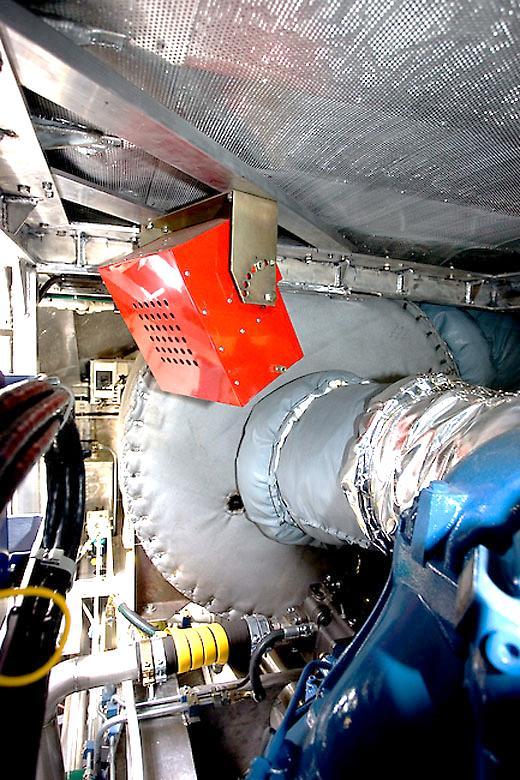

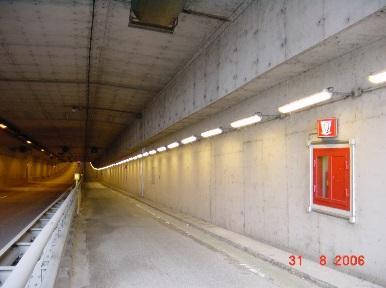

55 FirePro aplikace Rozvodny napětí Průmysl IT a telekomunikace Metro, železnice, tramvaje Doly Nemocnice Lodě (vč. tankerů) Armáda Sklady Muzea a historické památky Velíny Rozvaděče Baterie a skříně UPS Ovládací panely Radary Větrné elektrárny Kolektory a tunely Motory a stroje Vozidla HZS (hasební granáty) Provozy s hořlavými kapalinami

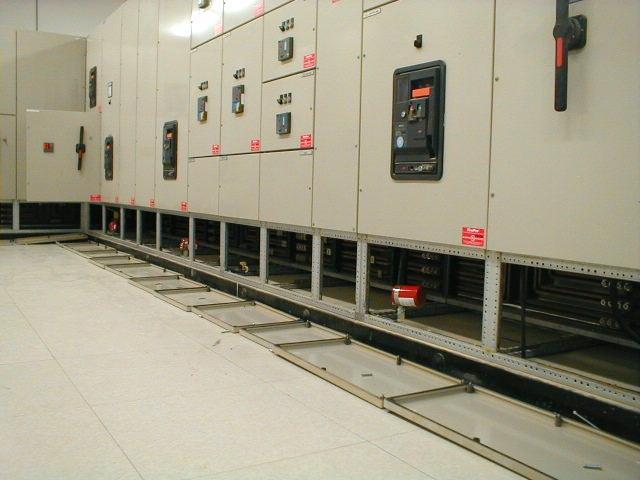

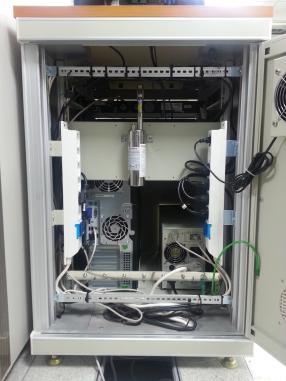

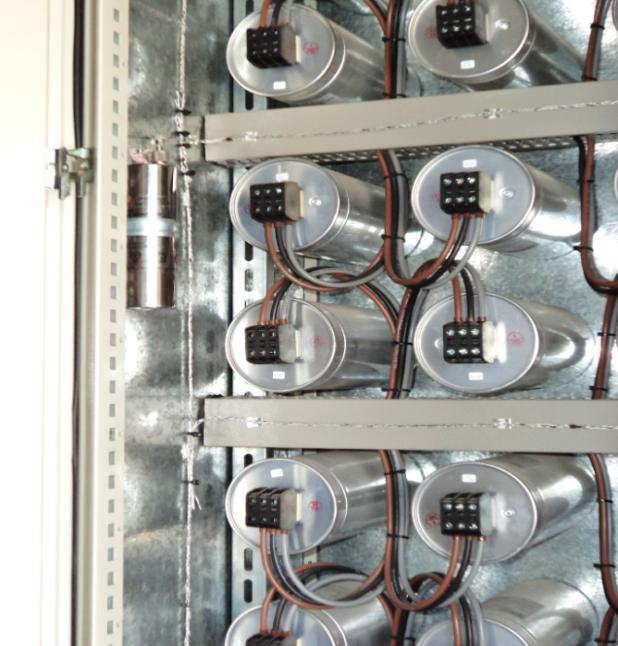

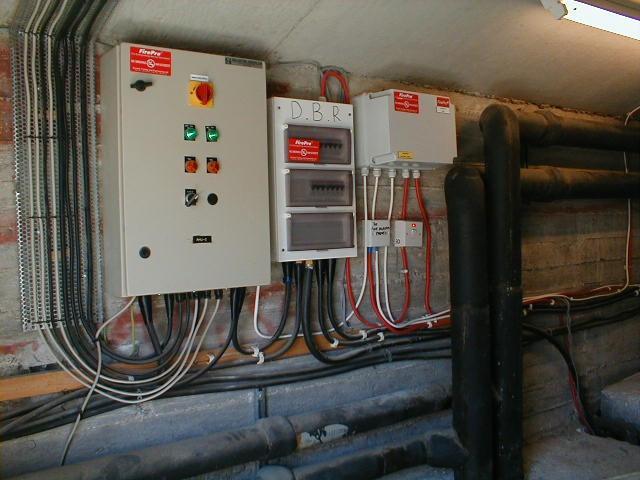

56 Rozvaděče

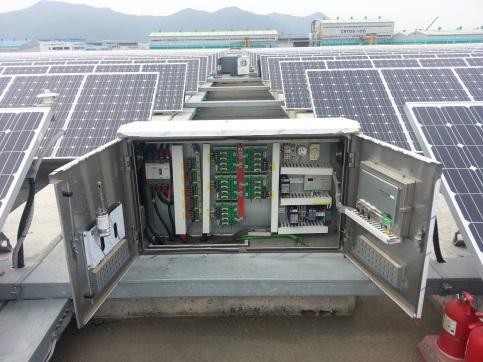

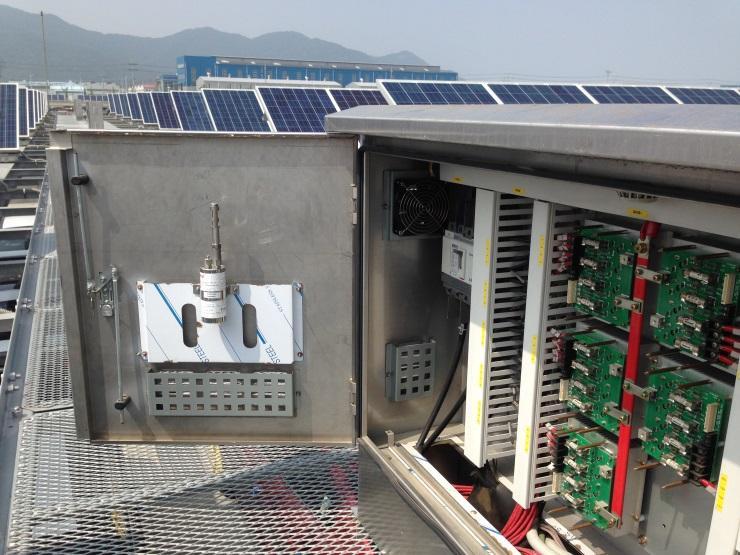

57 Ovládací panely solární elektrárny Jižní Korea

58 PGCIL 500MW rozvodna Bheramara, Bangladéš

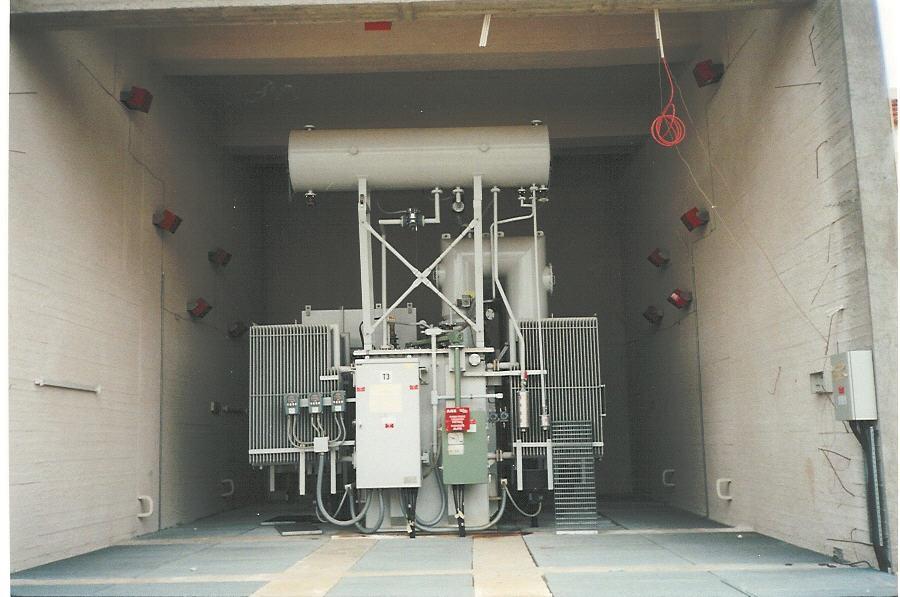

59 Transformátory a rozvodny Kypr

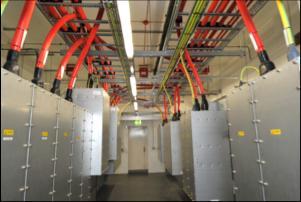

60 Baterie, rozvaděče, vysoké a nízké napětí, nemocnice Chelsea & Westminster, Velká Británie

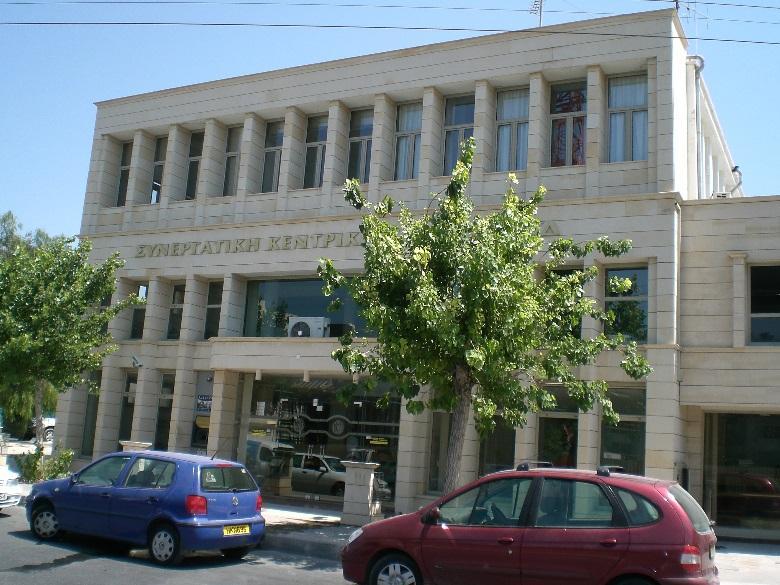

61 Sklady a archivy VROM HOLANDSKO BANK, CYPRUS TELECOM RUMUNSKO

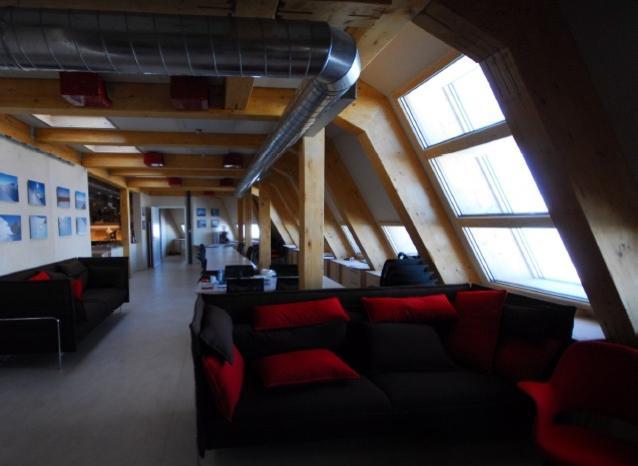

62 Výzkumná stanice Princess Elisabeth Antarktida

63 Turbíny větrných elektráren Hyundai, Korea

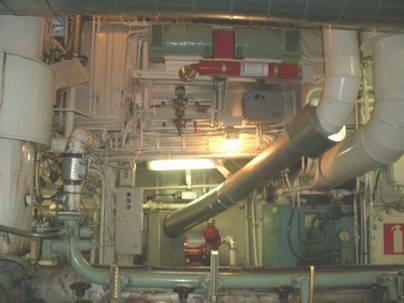

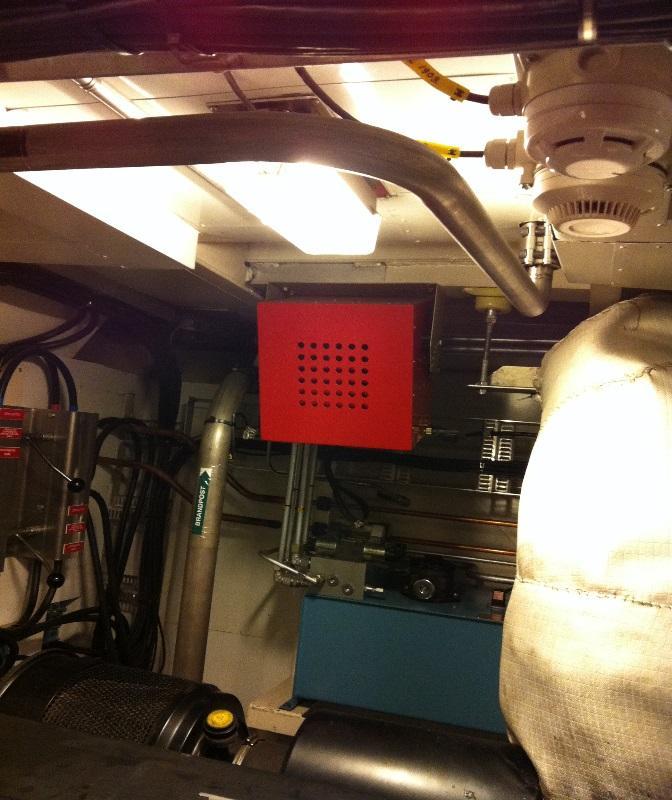

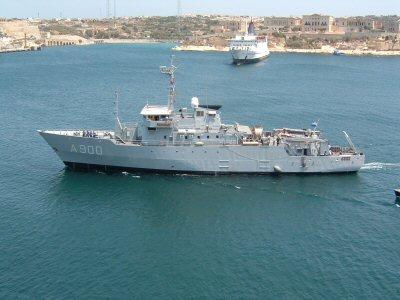

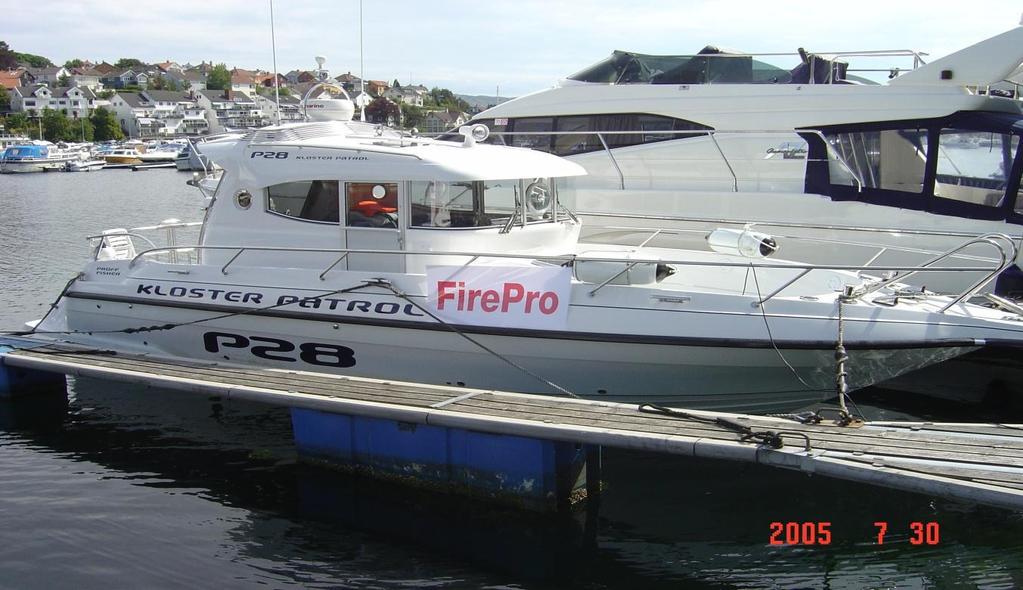

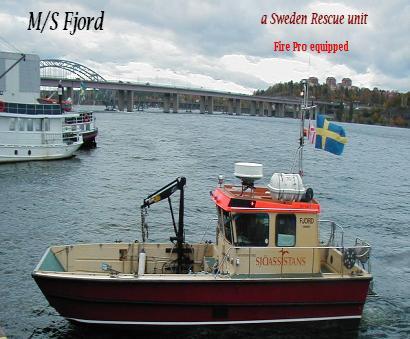

64 Lodní a námořní aplikace Rybářské lodě, jachty, námořnictvo

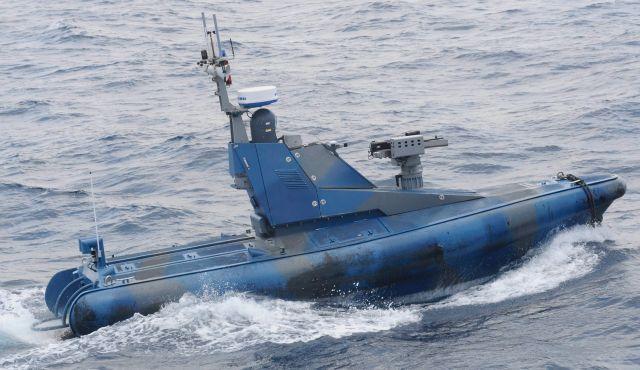

65 Vojenské aplikace (pozemní a námořní)

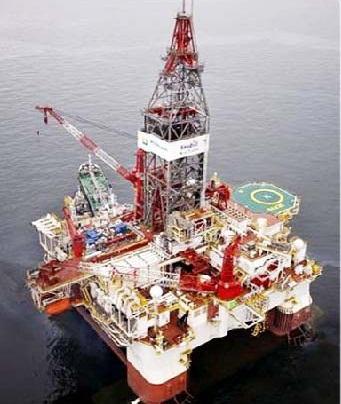

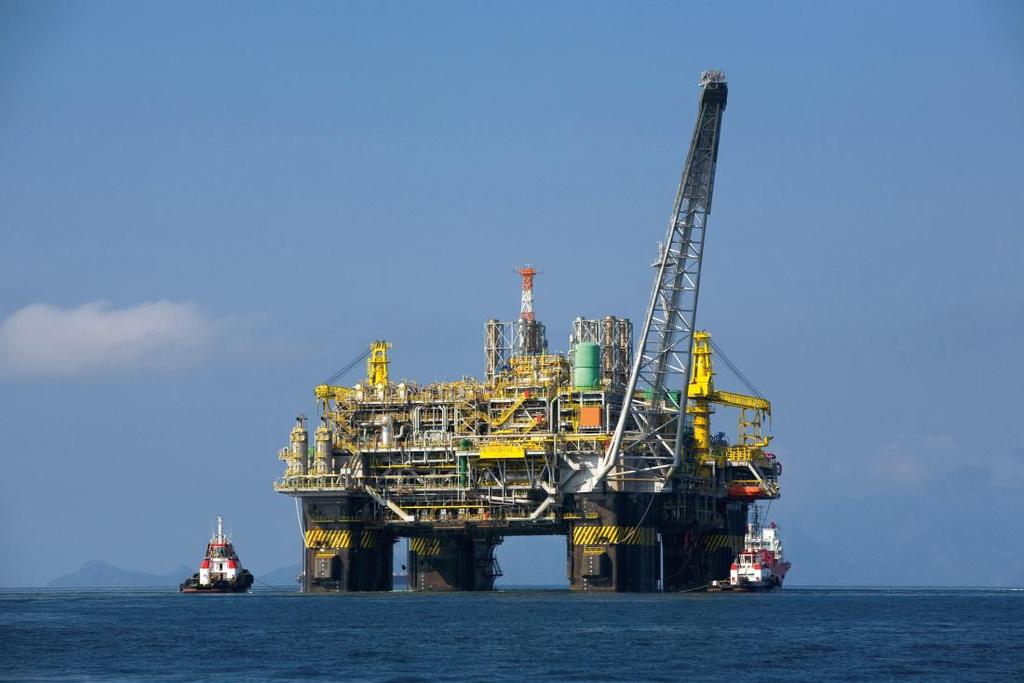

66 Těžební plošiny

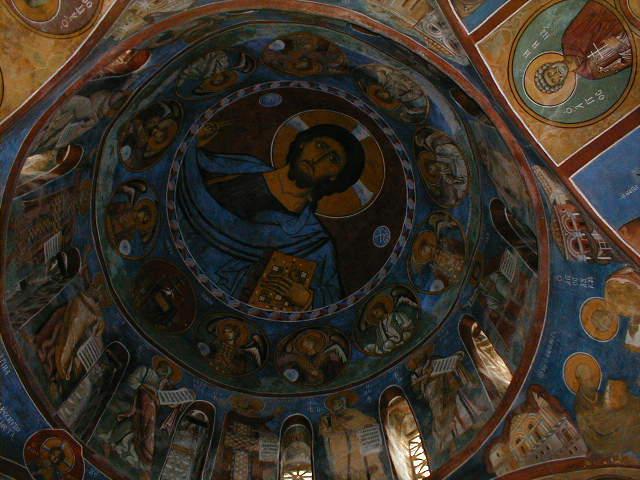

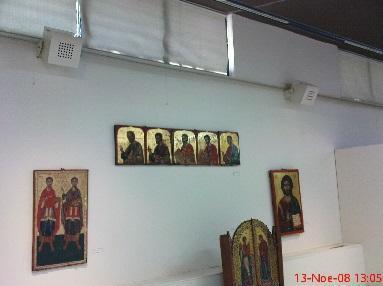

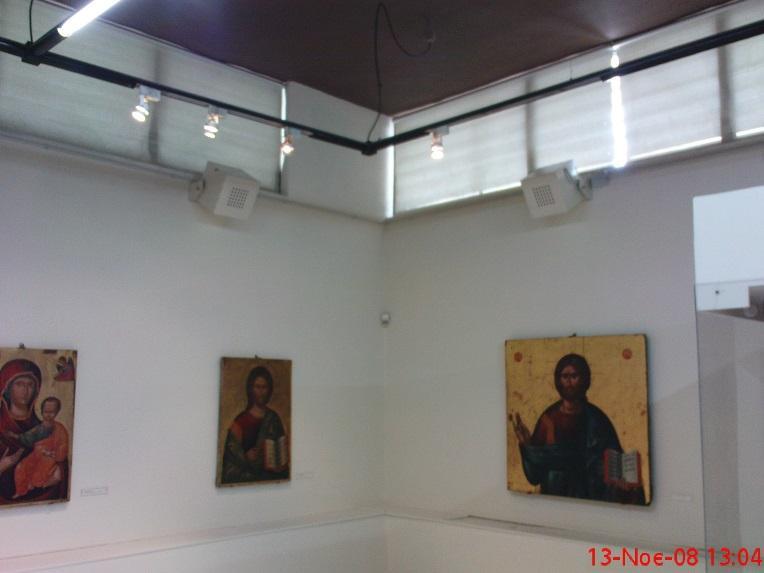

67 Muzea, kostely UNESCO

68 Skladové systémy Kardex Mezinárodní letiště Dubai

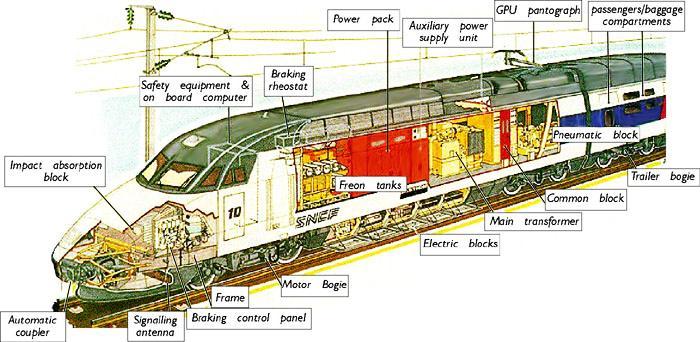

69 Mezinárodní železniční projekty Maďarské železnice Indie Trenitalia TCDD Turecko Polské národní dráhy Prorail - Holandsko CAF - Španělsko São Paolo Metro - Brazílie Eurostar Velká Británie

70 Část VI Reálné incidenty

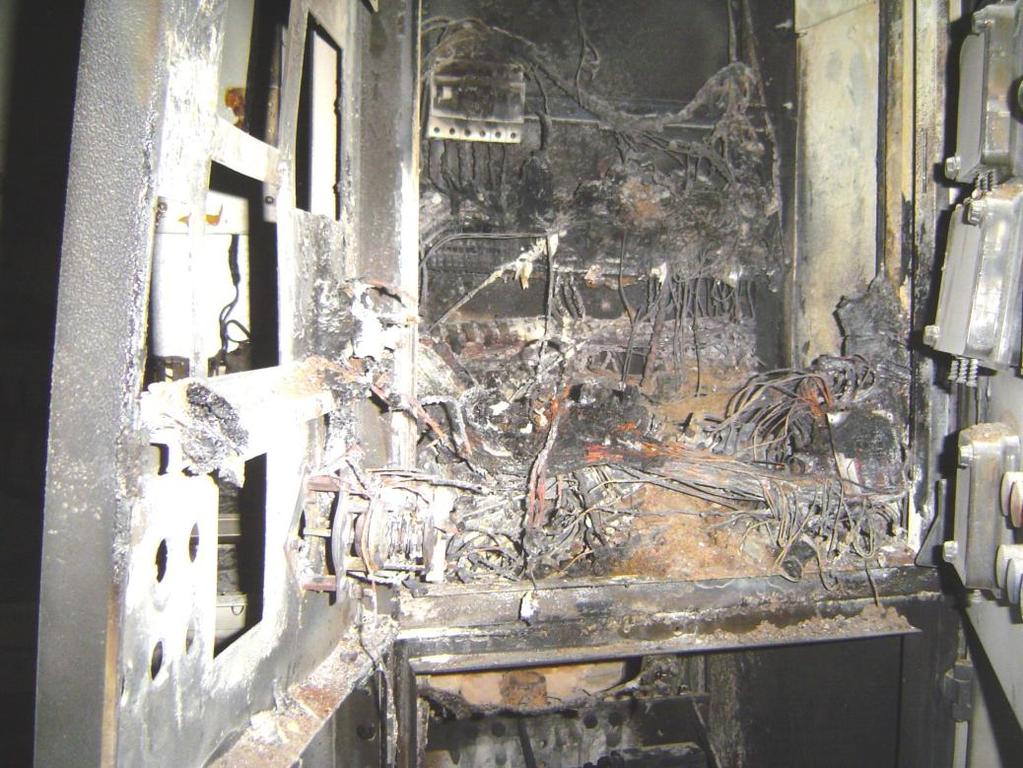

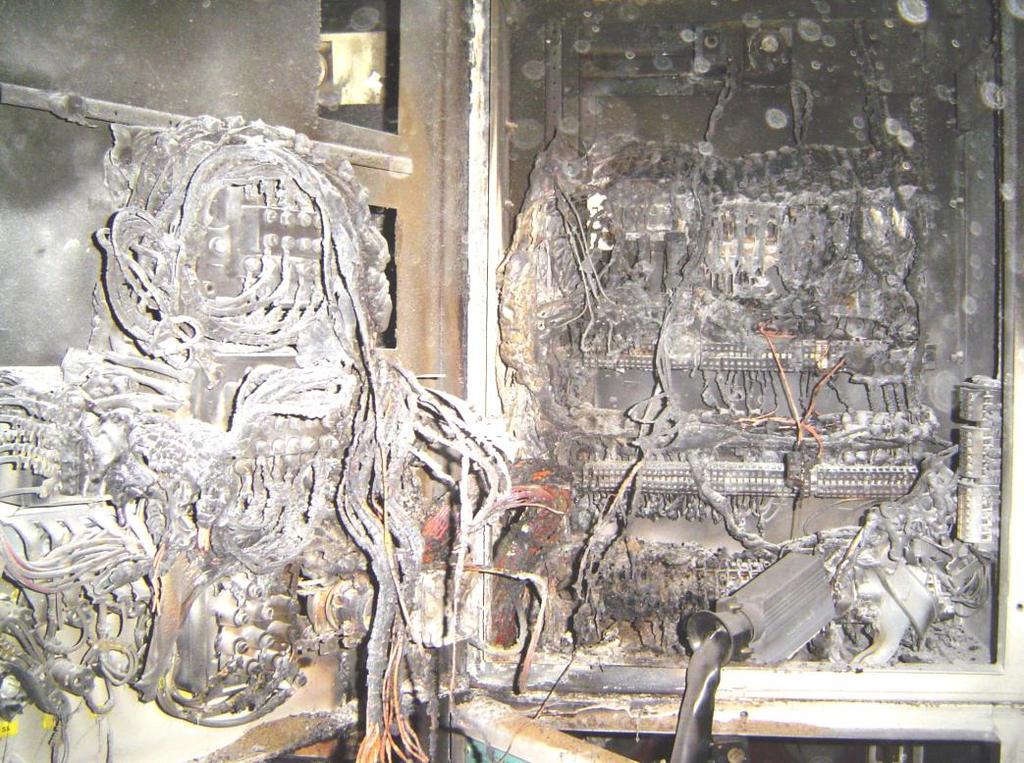

71 Chybějící ochrana FirePro

72 Chybějící ochrana FirePro

73 Chybějící ochrana FirePro Supposedly Electrical Cabinets that are FireProof!

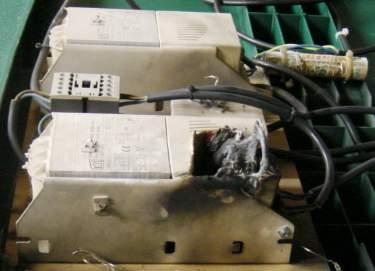

74 Uhašeno FirePro

75 Uhašeno s FirePro

76 Uhašeno s FirePro POSCOSS ocelárna (Korea)

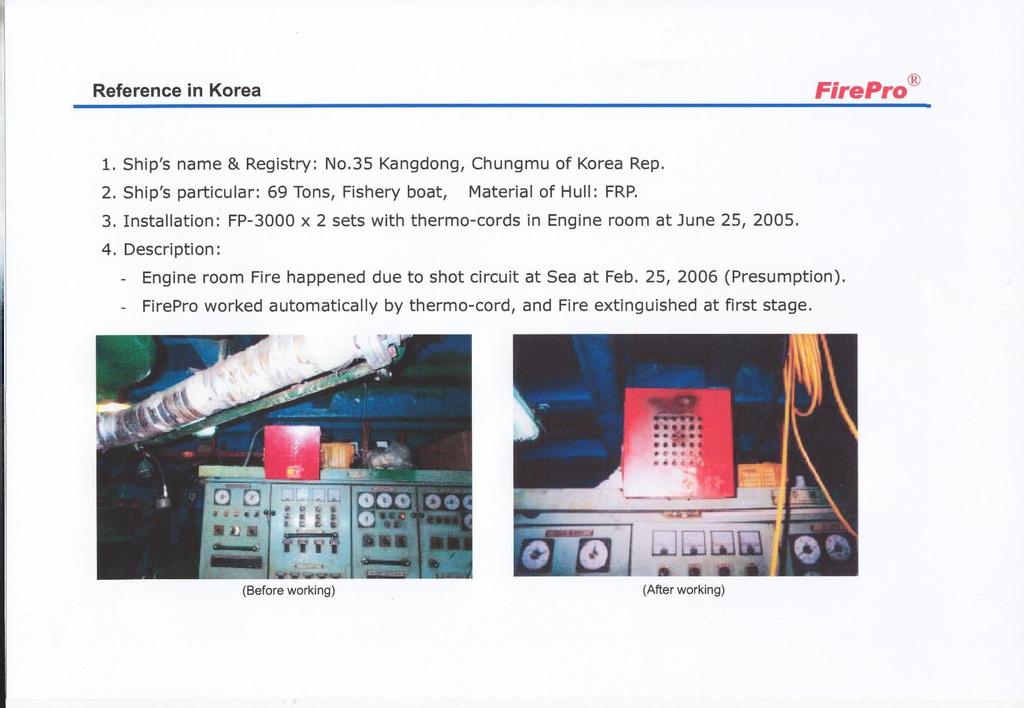

77 Uhašeno s FirePro

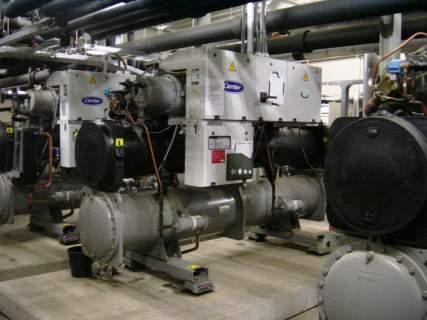

78 Uhašeno s FirePro Boiler room

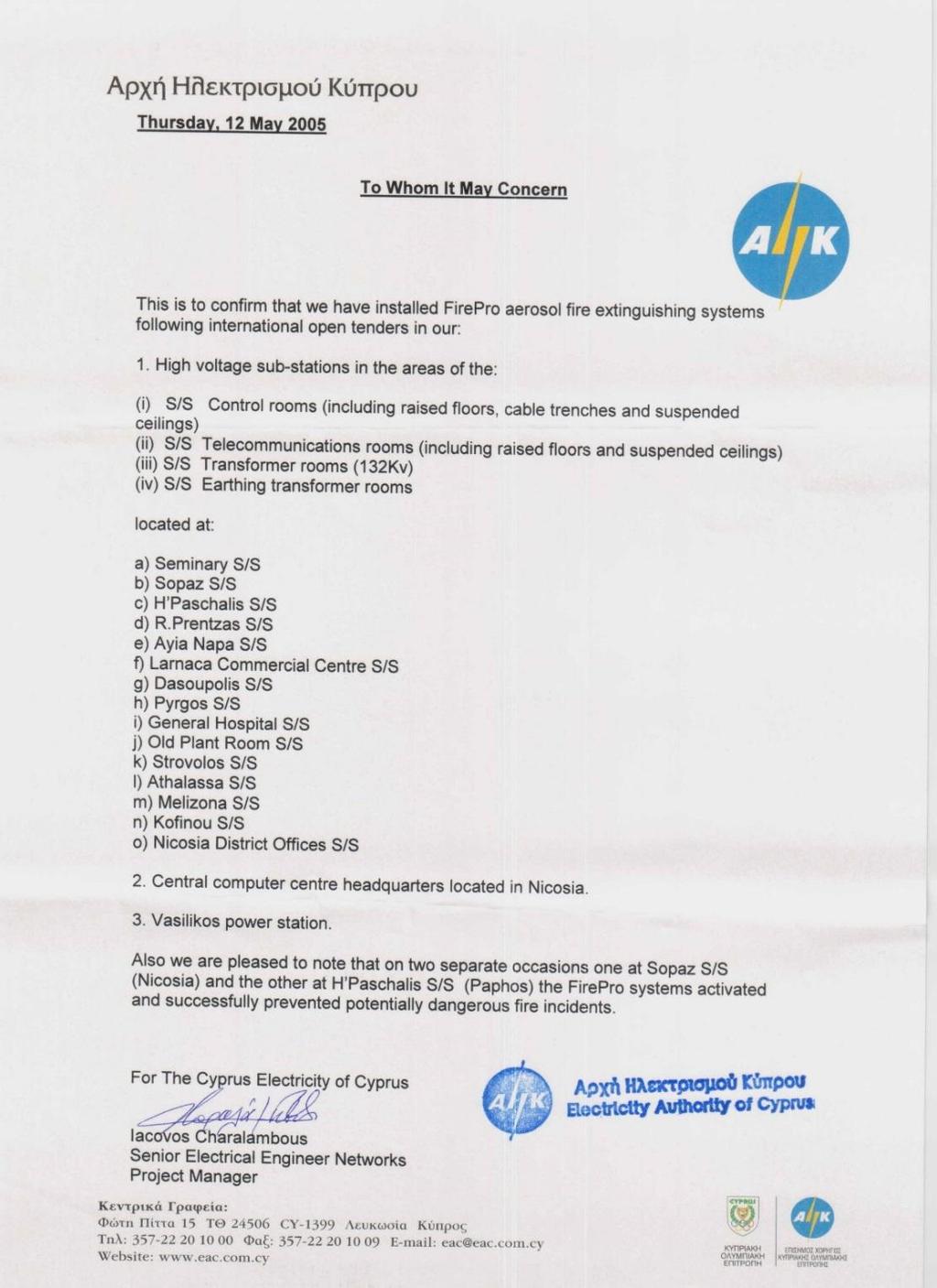

79 Uhašeno s FirePro S potěšením potvzujeme, že v případě dvou na sobě nezávislých incidentů v lokalitách Sopaz (Nikósie) a H Paschalis (Paphos), systém FirePro se aktivoval a úspěšně vyřešil problém před vznikem potencionálně nebezpečného požáru.

80 Část VII Shrnutí

81 Min. životnost 15 let Neotepluje planetu a neničí ozón Nevodivý Nekorozivní Nepyrotechnický Bezpečný pro dýchání

82 Jednoduchý návrh i instalace Přizpůsobitelný řešení na míru Bez tlakových rozvodů a potrubí Šetří čas údržby Efektivní z hlediska nákladů Množství aplikací
