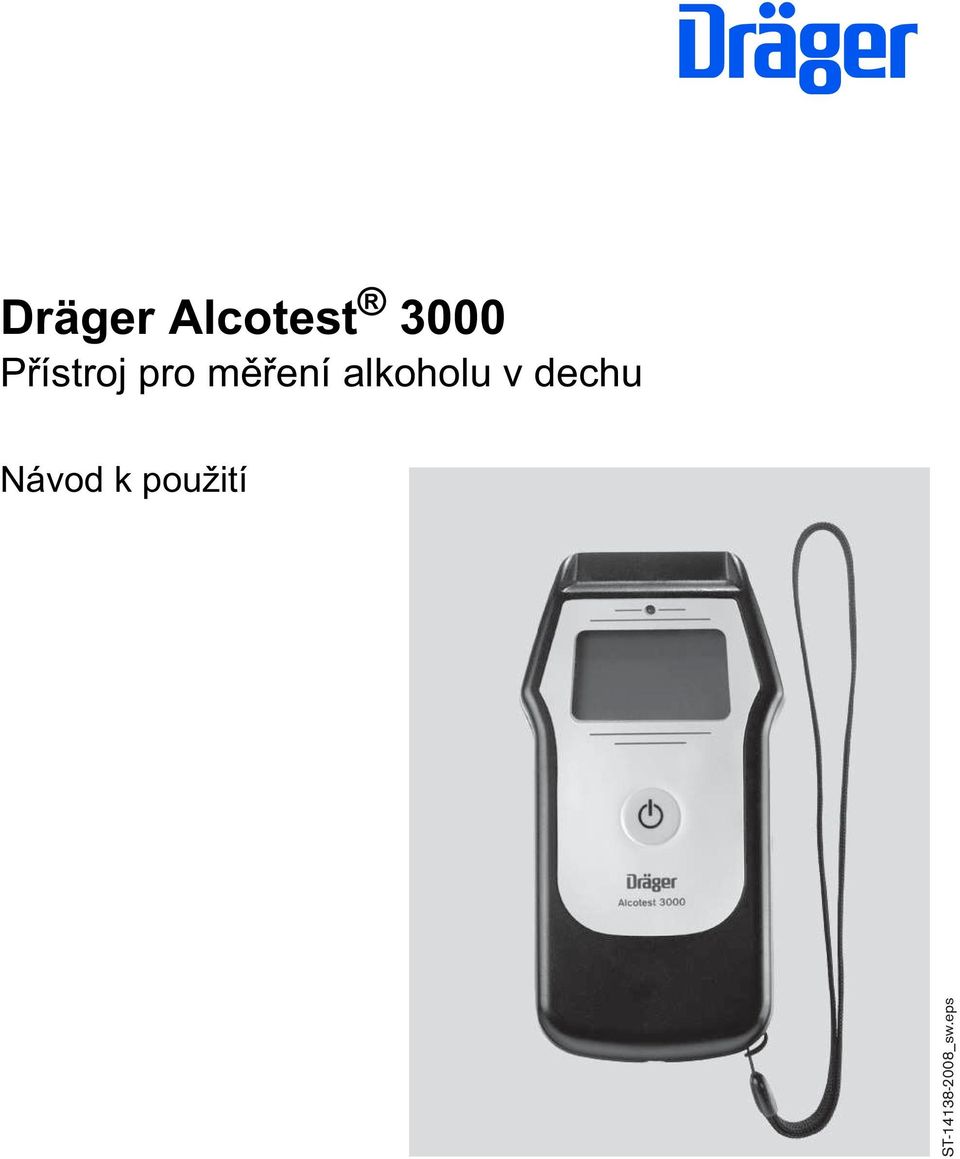

1 D Dräger Alcotest 3000 P ístroj pro m ení alkoholu v dechu Návod k použití ST _sw.eps

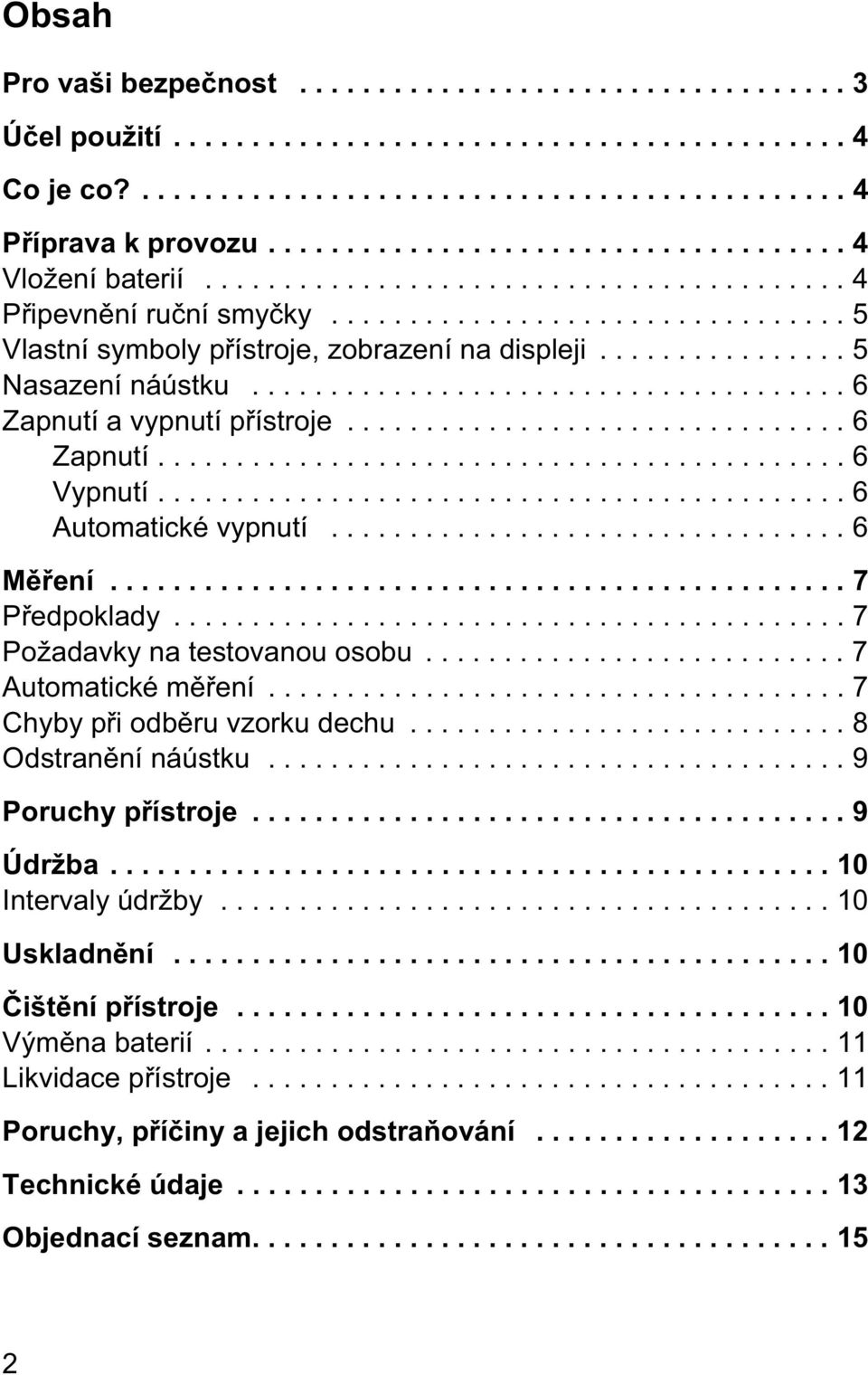

2 Obsah Pro vaši bezpe nost Ú el použití Co je co? P íprava k provozu Vložení baterií P ipevn ní ru ní smy ky Vlastní symboly p ístroje, zobrazení na displeji Nasazení náústku Zapnutí a vypnutí p ístroje Zapnutí Vypnutí Automatické vypnutí M ení P edpoklady Požadavky na testovanou osobu Automatické m ení Chyby p i odb ru vzorku dechu Odstran ní náústku Poruchy p ístroje Údržba Intervaly údržby Uskladn ní išt ní p ístroje Vým na baterií Likvidace p ístroje Poruchy, p í iny a jejich odstra ování Technické údaje Objednací seznam

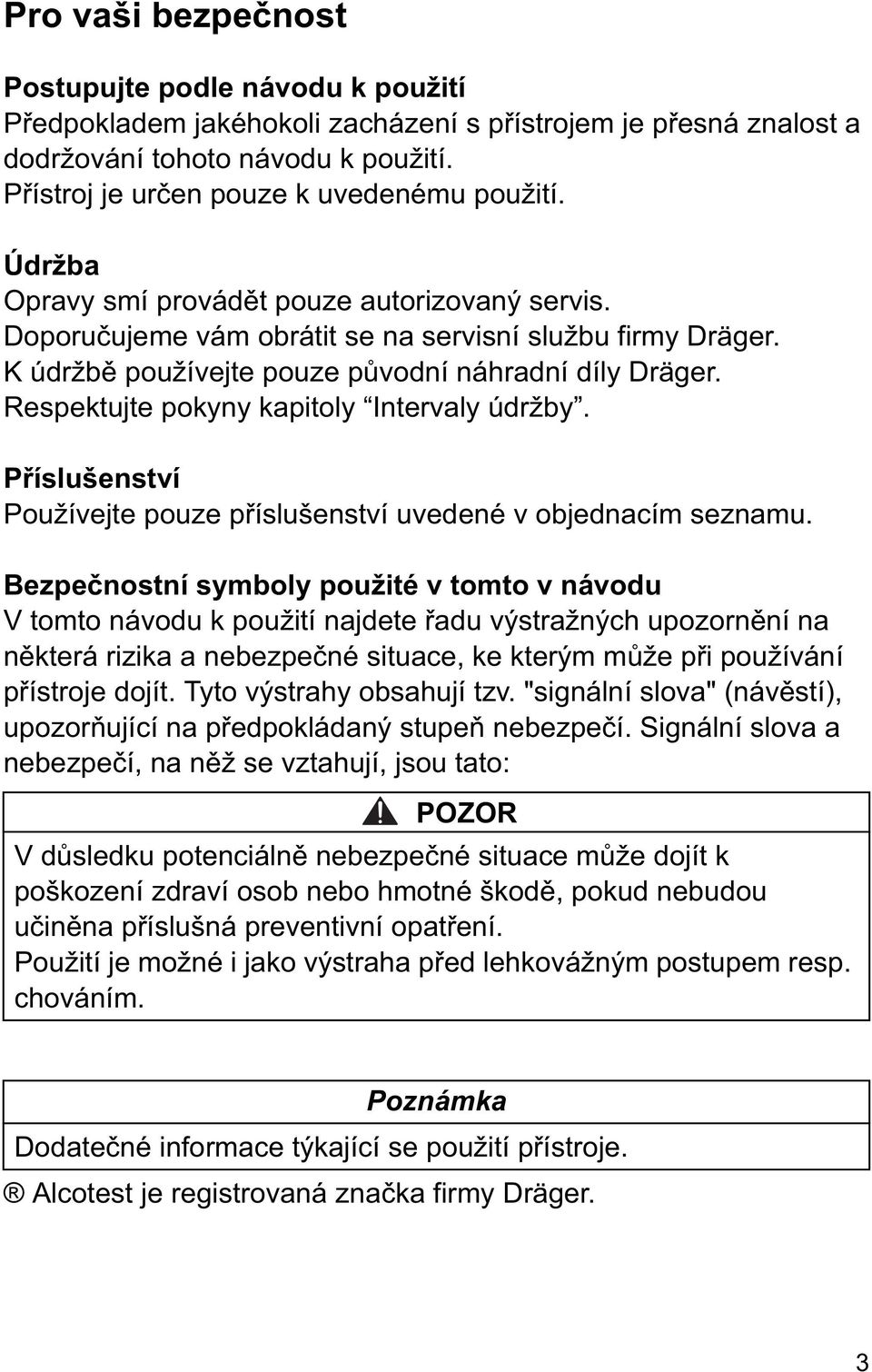

3 Pro vaši bezpe nost Postupujte podle návodu k použití P edpokladem jakéhokoli zacházení s p ístrojem je p esná znalost a dodržování tohoto návodu k použití. P ístroj je ur en pouze k uvedenému použití. Údržba Opravy smí provád t pouze autorizovaný servis. Doporu ujeme vám obrátit se na servisní službu firmy Dräger. K údržb používejte pouze p vodní náhradní díly Dräger. Respektujte pokyny kapitoly Intervaly údržby. P íslušenství Používejte pouze p íslušenství uvedené v objednacím seznamu. Bezpe nostní symboly použité v tomto v návodu V tomto návodu k použití najdete adu výstražných upozorn ní na n která rizika a nebezpe né situace, ke kterým m že p i používání p ístroje dojít. Tyto výstrahy obsahují tzv. "signální slova" (náv stí), upozor ující na p edpokládaný stupe nebezpe í. Signální slova a nebezpe í, na n ž se vztahují, jsou tato: POZOR V d sledku potenciáln nebezpe né situace m že dojít k poškození zdraví osob nebo hmotné škod, pokud nebudou u in na p íslušná preventivní opat ení. Použití je možné i jako výstraha p ed lehkovážným postupem resp. chováním. Poznámka Dodate né informace týkající se použití p ístroje. Alcotest je registrovaná zna ka firmy Dräger. 3

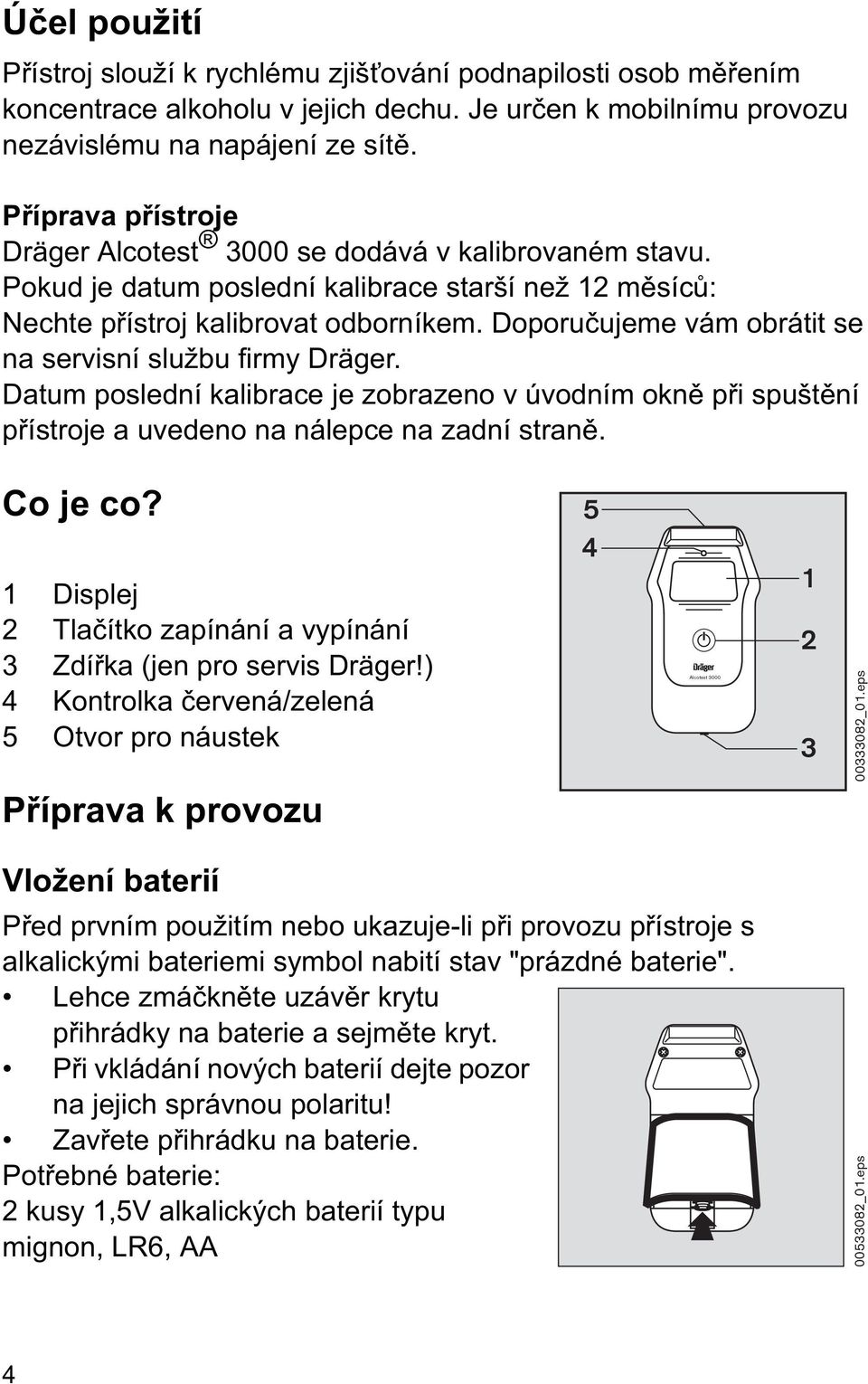

4 Ú el použití P ístroj slouží k rychlému zjiš ování podnapilosti osob m ením koncentrace alkoholu v jejich dechu. Je ur en k mobilnímu provozu nezávislému na napájení ze sít. P íprava p ístroje Dräger Alcotest 3000 se dodává v kalibrovaném stavu. Pokud je datum poslední kalibrace starší než 12 m síc : Nechte p ístroj kalibrovat odborníkem. Doporu ujeme vám obrátit se na servisní službu firmy Dräger. Datum poslední kalibrace je zobrazeno v úvodním okn p i spušt ní p ístroje a uvedeno na nálepce na zadní stran. Co je co? 1 Displej 2 Tla ítko zapínání a vypínání 3 Zdí ka (jen pro servis Dräger!) 4 Kontrolka ervená/zelená 5 Otvor pro náustek 5 4 Alcotest _01.eps P íprava k provozu Vložení baterií P ed prvním použitím nebo ukazuje-li p i provozu p ístroje s alkalickými bateriemi symbol nabití stav "prázdné baterie". Lehce zmá kn te uzáv r krytu p ihrádky na baterie a sejm te kryt. P i vkládání nových baterií dejte pozor na jejich správnou polaritu! Zav ete p ihrádku na baterie. Pot ebné baterie: 2 kusy 1,5V alkalických baterií typu mignon, LR6, AA _01.eps 4

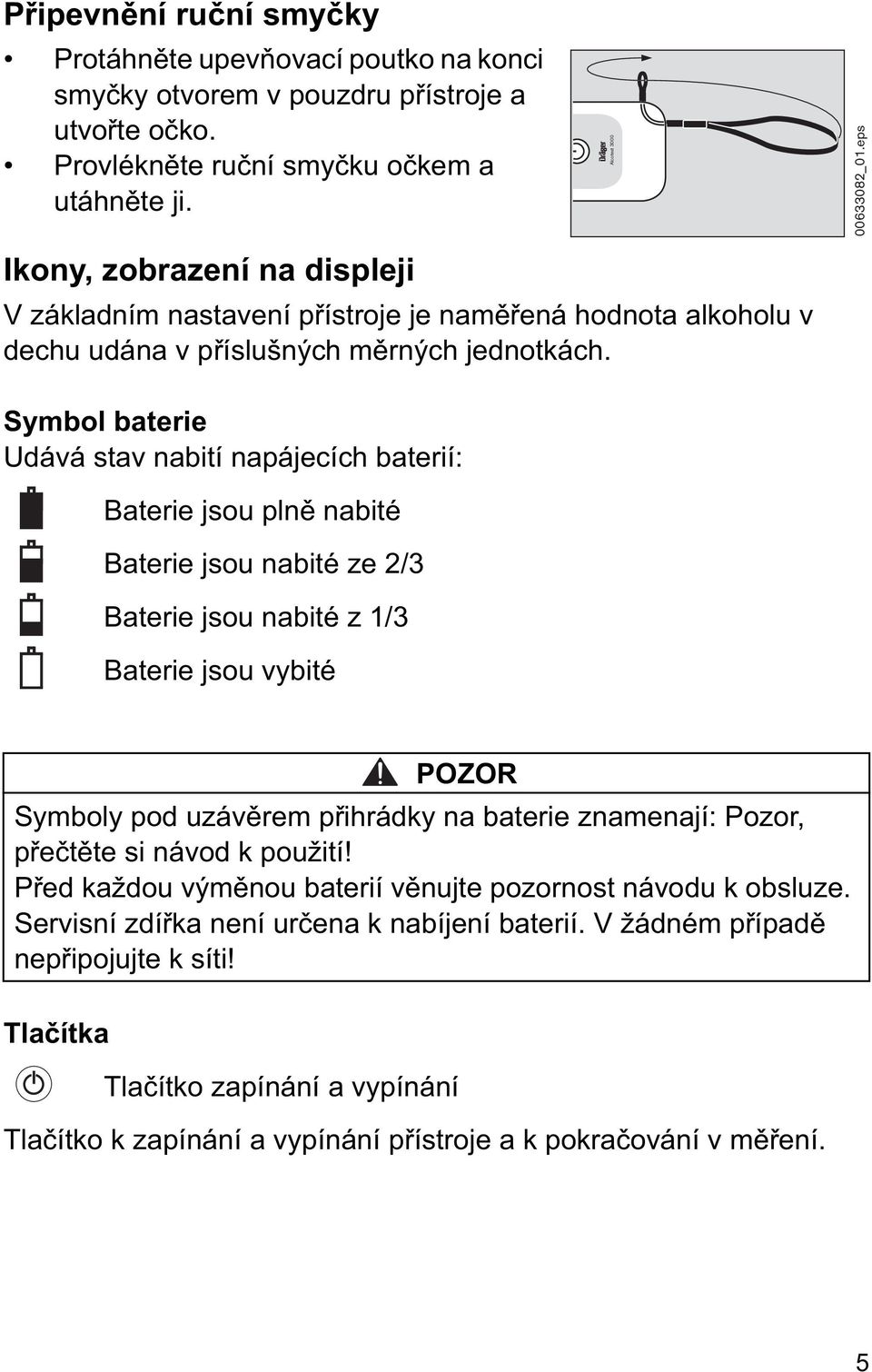

5 P ipevn ní ru ní smy ky Protáhn te upev ovací poutko na konci smy ky otvorem v pouzdru p ístroje a utvo te o ko. Provlékn te ru ní smy ku o kem a utáhn te ji. Alcotest _01.eps Ikony, zobrazení na displeji V základním nastavení p ístroje je nam ená hodnota alkoholu v dechu udána v p íslušných m rných jednotkách. Symbol baterie Udává stav nabití napájecích baterií: Baterie jsou pln nabité Baterie jsou nabité ze 2/3 Baterie jsou nabité z 1/3 Baterie jsou vybité Tla ítka Tla ítko zapínání a vypínání POZOR Symboly pod uzáv rem p ihrádky na baterie znamenají: Pozor, p e t te si návod k použití! P ed každou vým nou baterií v nujte pozornost návodu k obsluze. Servisní zdí ka není ur ena k nabíjení baterií. V žádném p ípad nep ipojujte k síti! Tla ítko k zapínání a vypínání p ístroje a k pokra ování v m ení. 5

6 Nasazení náústku Vyjm te náustek z obalu. Z hygienických d vod ponechte tu ást náústku, která p ijde do styku s ústy, v obalu až do té doby, než bude náustek pevn nasazen na p ístroj. Rýhovanou stranou (=tla ná ploška) nahoru zatla te náustek do otvoru. Náustek p i tom slyšiteln zasko í. Teprve potom odstra te zbytek obalu _1.eps _1.eps Zapnutí a vypnutí p ístroje Poznámka Náustek lze nasadit jak sm rem doleva, tak sm rem doprava. Zapnutí Stiskn te tla ítko asi na jednu vte inu, až se na displeji objeví úvodní okno. Vypnutí Stiskn te tla ítko a držte je stisknuté. Po dvou vte inách se p ístroj automaticky vypne. Automatické vypnutí ty i minuty po poslední manipulaci se p ístroj samo inn vypne. Poznámka P i vybitých bateriích se p ístroj samo inn vypne. Alcotest 3000 Alcotest 3000 vypnutí za 2 sek. Alcotest 3000 automat. vypnutí _01.eps _01_cz.eps _01_cz.eps 6

7 M ení P edpoklady Pro každou testovanou osobu je t eba použít nový náustek. Chra te senzor p ed ú inky vysoce koncentrovaného alkoholu, nap íklad v d sledku vypláchnutí úst vysokoprocentním alkoholem krátce p ed odb rem vzorku. Životnost senzoru se tím snižuje. Udržujte dostate n velkou vzdálenost p ístroje od antén mobilních telefon a jiných vysíla. Požadavky na testovanou osobu Dechovou zkoušku prove te nejd íve 15 minut po poslední konzumaci alkoholu! Zbytkový alkohol v ústech m že výsledek zkoušky zkreslit. Rovn ž po konzumaci resp. použití aromatických nápoj (nap. ovocných džus ), ústních sprej obsahujících alkohol, zdravotních š áv, sirup i kapek a po íhnutí nebo zvracení není zkreslení výsledk vylou eno. Vypláchnutí úst vodou nebo nealkoholickým nápojem povinnou ekací dobu nenahrazuje! Požádejte testovanou osobu, aby p ed dechovou zkouškou normáln a klidn dýchala. Rychlé nadechování a vydechování ústy je t eba zamezit. Testovaná osoba musí být schopna poskytnout pot ebný minimální dechový objem 1,2 litru. Proud vydechovaného vzduchu p itom musí být k dispozici po ur itou minimální dobu. Automatické m ení Odb r vzorku je zahájen automaticky po dosažení pot ebného minimálního dechového objemu a minimální doby vdechu. P íprava zkoušky Nasa te do otvoru nový náustek (viz stran 6). Zapn te p ístroj (viz stran 6). Alcotest _01.eps 7

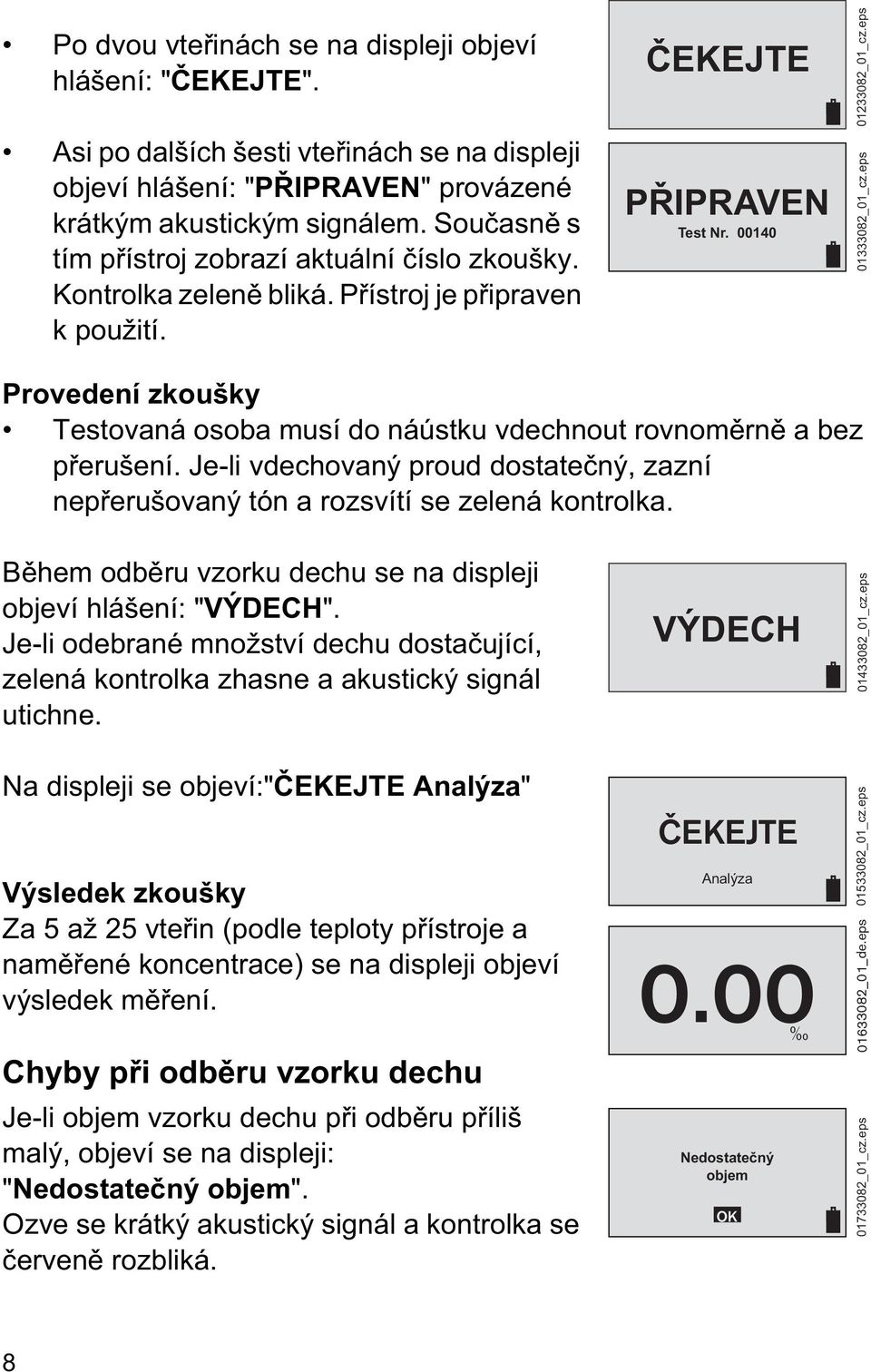

8 Po dvou vte inách se na displeji objeví hlášení: " EKEJTE". Asi po dalších šesti vte inách se na displeji objeví hlášení: "P IPRAVEN" provázené krátkým akustickým signálem. Sou asn s tím p ístroj zobrazí aktuální íslo zkoušky. Kontrolka zelen bliká. P ístroj je p ipraven k použití. ČEKEJTE PŘIPRAVEN Test Nr _01_cz.eps _01_cz.eps Provedení zkoušky Testovaná osoba musí do náústku vdechnout rovnom rn a bez p erušení. Je-li vdechovaný proud dostate ný, zazní nep erušovaný tón a rozsvítí se zelená kontrolka. B hem odb ru vzorku dechu se na displeji objeví hlášení: "VÝDECH". Je-li odebrané množství dechu dosta ující, zelená kontrolka zhasne a akustický signál utichne. VÝDECH _01_cz.eps Na displeji se objeví:" EKEJTE Analýza" Výsledek zkoušky Za 5 až 25 vte in (podle teploty p ístroje a nam ené koncentrace) se na displeji objeví výsledek m ení. ČEKEJTE Analýza _01_cz.eps _01_de.eps Chyby p i odb ru vzorku dechu Je-li objem vzorku dechu p i odb ru p íliš malý, objeví se na displeji: "Nedostate ný objem". Ozve se krátký akustický signál a kontrolka se erven rozbliká. Nedostatečný objem OK _01_cz.eps 8

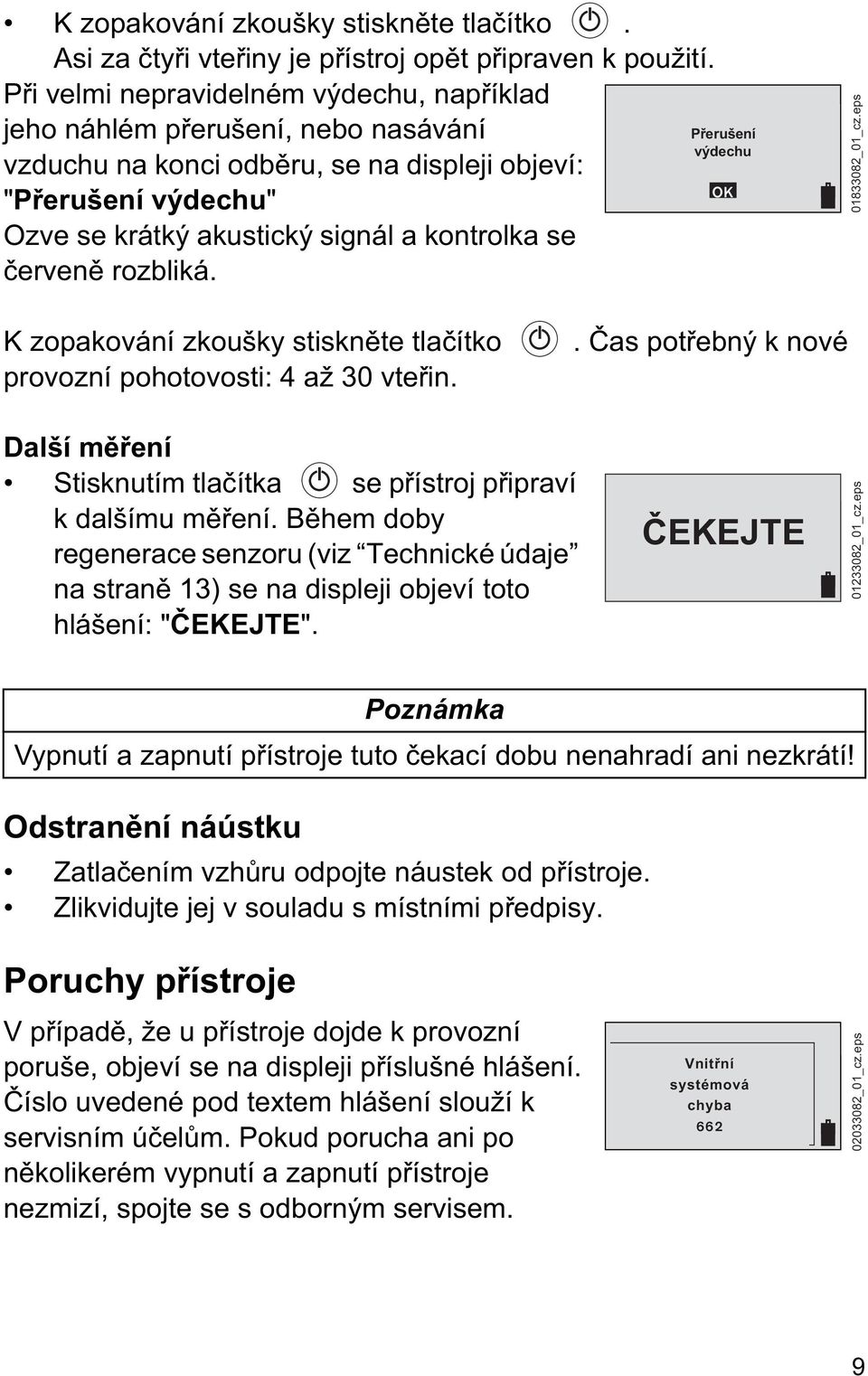

9 K zopakování zkoušky stiskn te tla ítko. Asi za ty i vte iny je p ístroj op t p ipraven k použití. P i velmi nepravidelném výdechu, nap íklad jeho náhlém p erušení, nebo nasávání vzduchu na konci odb ru, se na displeji objeví: "P erušení výdechu" Ozve se krátký akustický signál a kontrolka se erven rozbliká. Přerušení výdechu OK _01_cz.eps K zopakování zkoušky stiskn te tla ítko provozní pohotovosti: 4 až 30 vte in.. as pot ebný k nové Další m ení Stisknutím tla ítka se p ístroj p ipraví k dalšímu m ení. B hem doby regenerace senzoru (viz Technické údaje na stran 13) se na displeji objeví toto hlášení: " EKEJTE". ČEKEJTE _01_cz.eps Odstran ní náústku Poznámka Vypnutí a zapnutí p ístroje tuto ekací dobu nenahradí ani nezkrátí! Zatla ením vzh ru odpojte náustek od p ístroje. Zlikvidujte jej v souladu s místními p edpisy. Poruchy p ístroje V p ípad, že u p ístroje dojde k provozní poruše, objeví se na displeji p íslušné hlášení. íslo uvedené pod textem hlášení slouží k servisním ú el m. Pokud porucha ani po n kolikerém vypnutí a zapnutí p ístroje nezmizí, spojte se s odborným servisem. Vnitřní systémová chyba _01_cz.eps 9

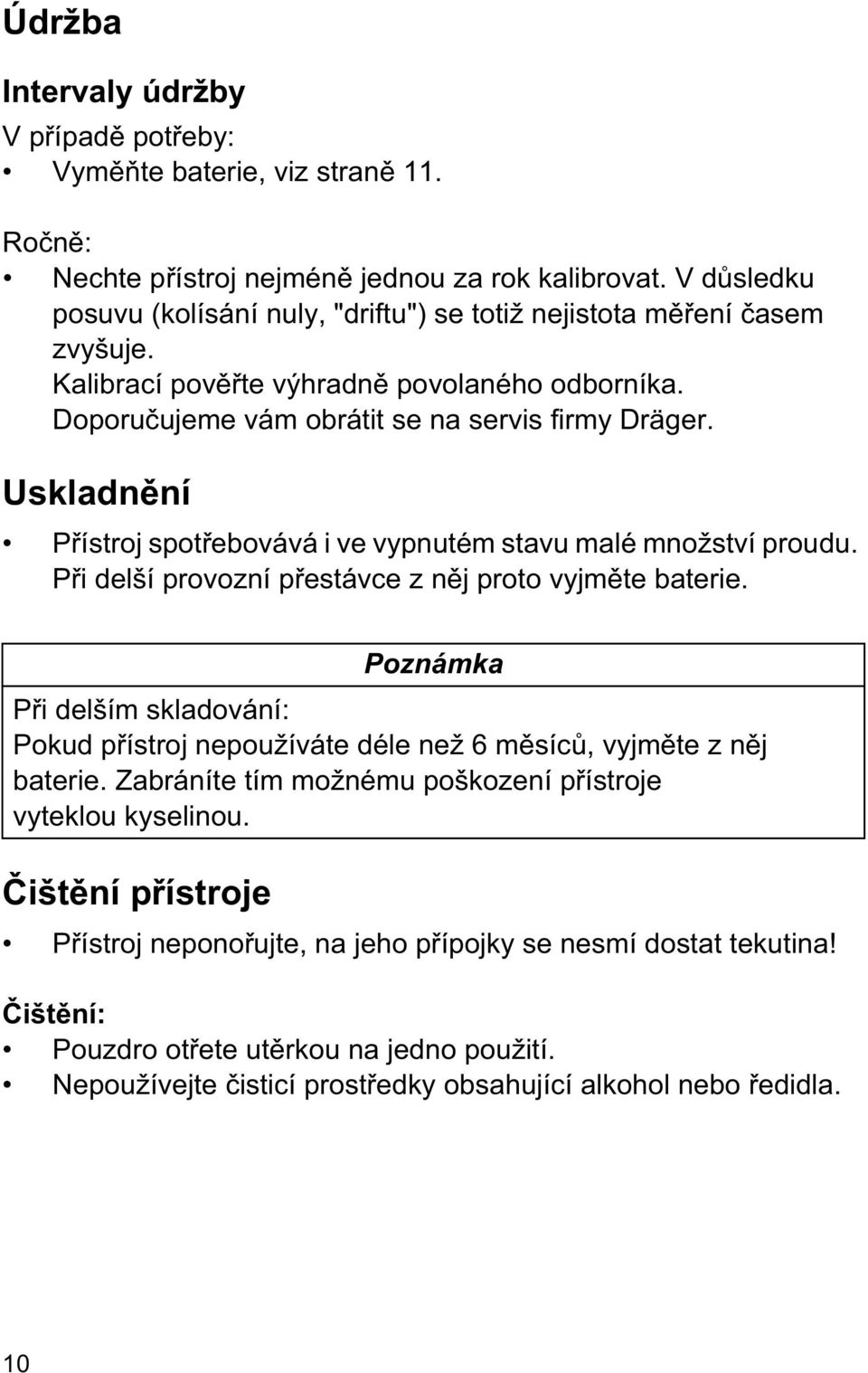

10 Údržba Intervaly údržby V p ípad pot eby: Vym te baterie, viz stran 11. Ro n : Nechte p ístroj nejmén jednou za rok kalibrovat. V d sledku posuvu (kolísání nuly, "driftu") se totiž nejistota m ení asem zvyšuje. Kalibrací pov te výhradn povolaného odborníka. Doporu ujeme vám obrátit se na servis firmy Dräger. Uskladn ní P ístroj spot ebovává i ve vypnutém stavu malé množství proudu. P i delší provozní p estávce z n j proto vyjm te baterie. išt ní p ístroje Poznámka P i delším skladování: Pokud p ístroj nepoužíváte déle než 6 m síc, vyjm te z n j baterie. Zabráníte tím možnému poškození p ístroje vyteklou kyselinou. P ístroj nepono ujte, na jeho p ípojky se nesmí dostat tekutina! išt ní: Pouzdro ot ete ut rkou na jedno použití. Nepoužívejte isticí prost edky obsahující alkohol nebo edidla. 10

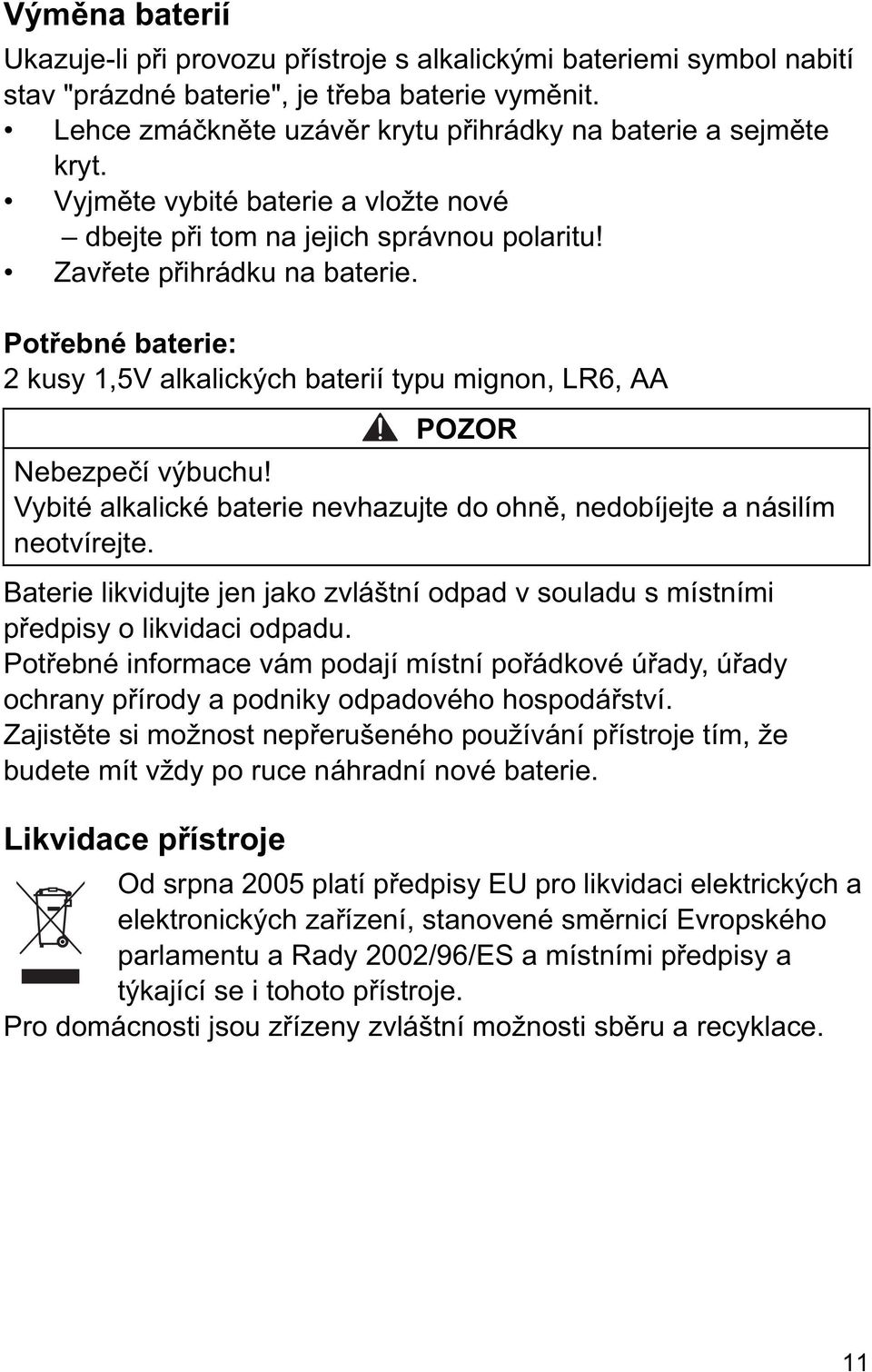

11 Vým na baterií Ukazuje-li p i provozu p ístroje s alkalickými bateriemi symbol nabití stav "prázdné baterie", je t eba baterie vym nit. Lehce zmá kn te uzáv r krytu p ihrádky na baterie a sejm te kryt. Vyjm te vybité baterie a vložte nové dbejte p i tom na jejich správnou polaritu! Zav ete p ihrádku na baterie. Pot ebné baterie: 2 kusy 1,5V alkalických baterií typu mignon, LR6, AA Baterie likvidujte jen jako zvláštní odpad v souladu s místními p edpisy o likvidaci odpadu. Pot ebné informace vám podají místní po ádkové ú ady, ú ady ochrany p írody a podniky odpadového hospodá ství. Zajist te si možnost nep erušeného používání p ístroje tím, že budete mít vždy po ruce náhradní nové baterie. Likvidace p ístroje POZOR Nebezpe í výbuchu! Vybité alkalické baterie nevhazujte do ohn, nedobíjejte a násilím neotvírejte. Od srpna 2005 platí p edpisy EU pro likvidaci elektrických a elektronických za ízení, stanovené sm rnicí Evropského parlamentu a Rady 2002/96/ES a místními p edpisy a týkající se i tohoto p ístroje. Pro domácnosti jsou z ízeny zvláštní možnosti sb ru a recyklace. 11

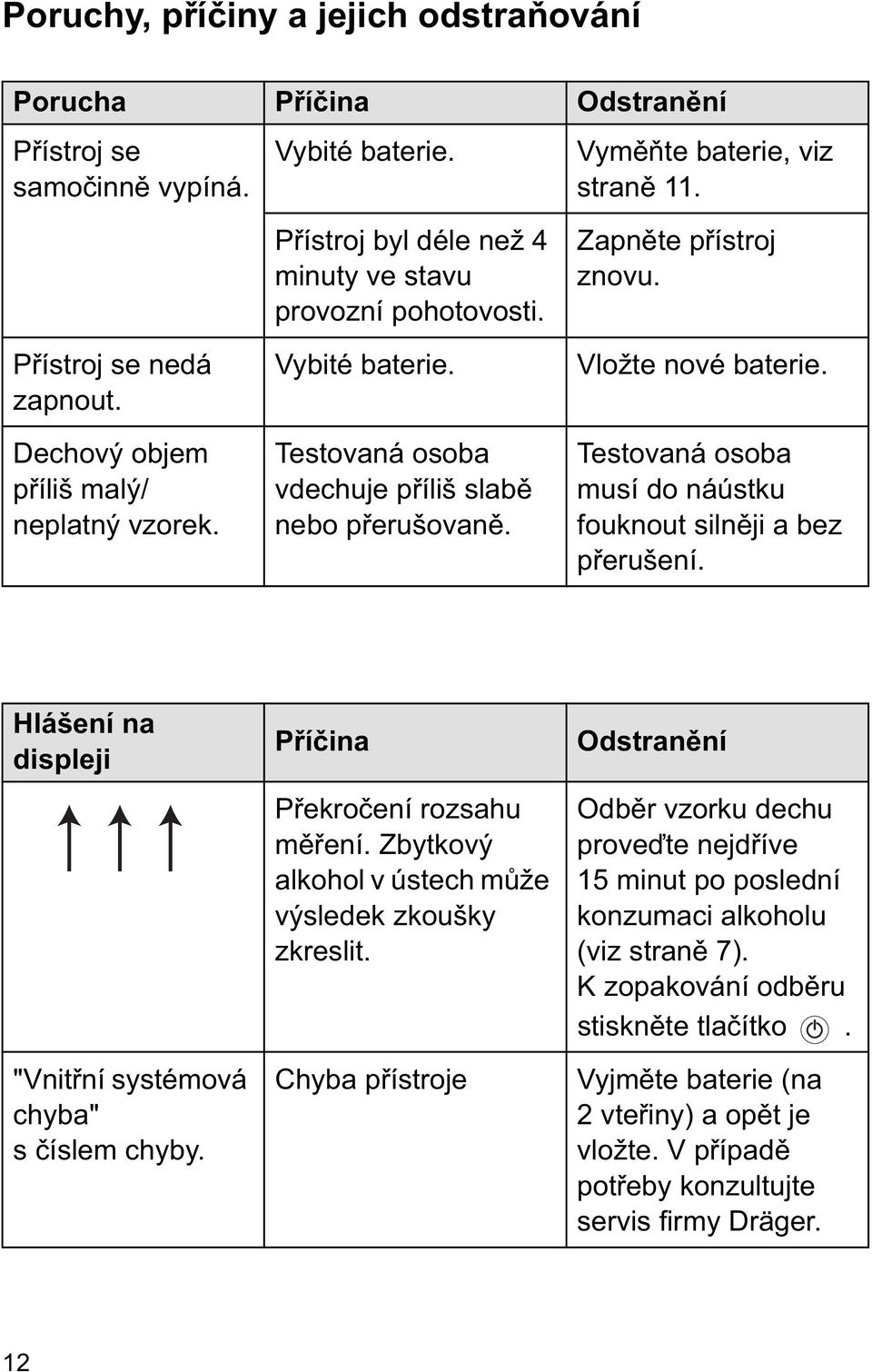

12 Poruchy, p í iny a jejich odstra ování Porucha P í ina Odstran ní P ístroj se samo inn vypíná. Vybité baterie. Vym te baterie, viz stran 11. P ístroj se nedá zapnout. Dechový objem p íliš malý/ neplatný vzorek. P ístroj byl déle než 4 minuty ve stavu provozní pohotovosti. Vybité baterie. Testovaná osoba vdechuje p íliš slab nebo p erušovan. Zapn te p ístroj znovu. Vložte nové baterie. Testovaná osoba musí do náústku fouknout siln ji a bez p erušení. Hlášení na displeji "Vnit ní systémová chyba" s íslem chyby. P í ina P ekro ení rozsahu m ení. Zbytkový alkohol v ústech m že výsledek zkoušky zkreslit. Chyba p ístroje Odstran ní Odb r vzorku dechu prove te nejd íve 15 minut po poslední konzumaci alkoholu (viz stran 7). K zopakování odb ru stiskn te tla ítko. Vyjm te baterie (na 2 vte iny) a op t je vložte. V p ípad pot eby konzultujte servis firmy Dräger. 12

13 Technické údaje Princip m ení Elektrochemický senzor Rozsah m ení Koncentrace alkoholu v dechu 0,00 až 2,5 mg/l 0 až µg/l 0,000 až 0,500 g/210 L 0 až 250 µg/100 ml 0 až 250 µg% Koncentrace alkoholu v krvi 0,00 až 5,00 0,000 až 0,500 % 0,00 až 5,00 g/l 0 až 500 mg/100 ml 0 až 500 mg% 0,00 až 5,00 mg/ml (V uvedených údajích byl pro p epo et mezi hodnotami koncentrace alkoholu v dechu a koncentrace alkoholu v krvi použit p epo ítávací initel 2100.) Rozsah zobrazení Rozsah zobrazení na displeji je totožný s rozsahem m ení. Leží-li zjišt ná hodnota mimo rozsah m ení, objeví se na displeji t i šipky " " = p ekro ení rozsahu m ení. Okolní podmínky za provozu 0 až 40 C 10 až 90 % r. v. 700 až 1200 hpa p i uskladn ní -20 až 60 C 13

14 Odb r vzorku minimální doba výdechu minimální dechový objem 2 s 1,2 L P esnost m ení max. chyba opakovatelnosti s etanolovým standardem 0 až 1,00 0 až 0,100 % 0 až 0,50 mg/l 0 až 50 µg/100 ml 0 až 1,00 g/l >1,00 >0,100 % >0,50 mg/l >50 µg/100 ml >1,00 g/l Rozm ry Hmotnost ±0,05 ±0,005 % ±0,03 mg/l ±3 µg/100 ml ±0,05 g/l ±5 % nam ené hodnoty 140 mm x 80 mm x 35 mm (š x v x h) cca 195 g Napájení Baterie Ozna ení CE 2 kusy 1,5V alkalických baterií typu mignon, LR6, AA, cca m ení Elektromagnetická kompatibilita (sm rnice Rady 89/336/EHS) v oblasti obytných, obchodních a živnostenských prostor jakož i malých podnik. 14
