1 WOOD Technology and electronics WTE s.r.o. B R A T I S L A V A Slovak Republic Uhrova 16, Bratislava, SR 00421/2/ Tel/fax: 00421/2/ wtetekus@internet.sk MOBIL: 00421/ Návod k obsluze Řídící systém linky manipulace kulatiny Bratislava 2003

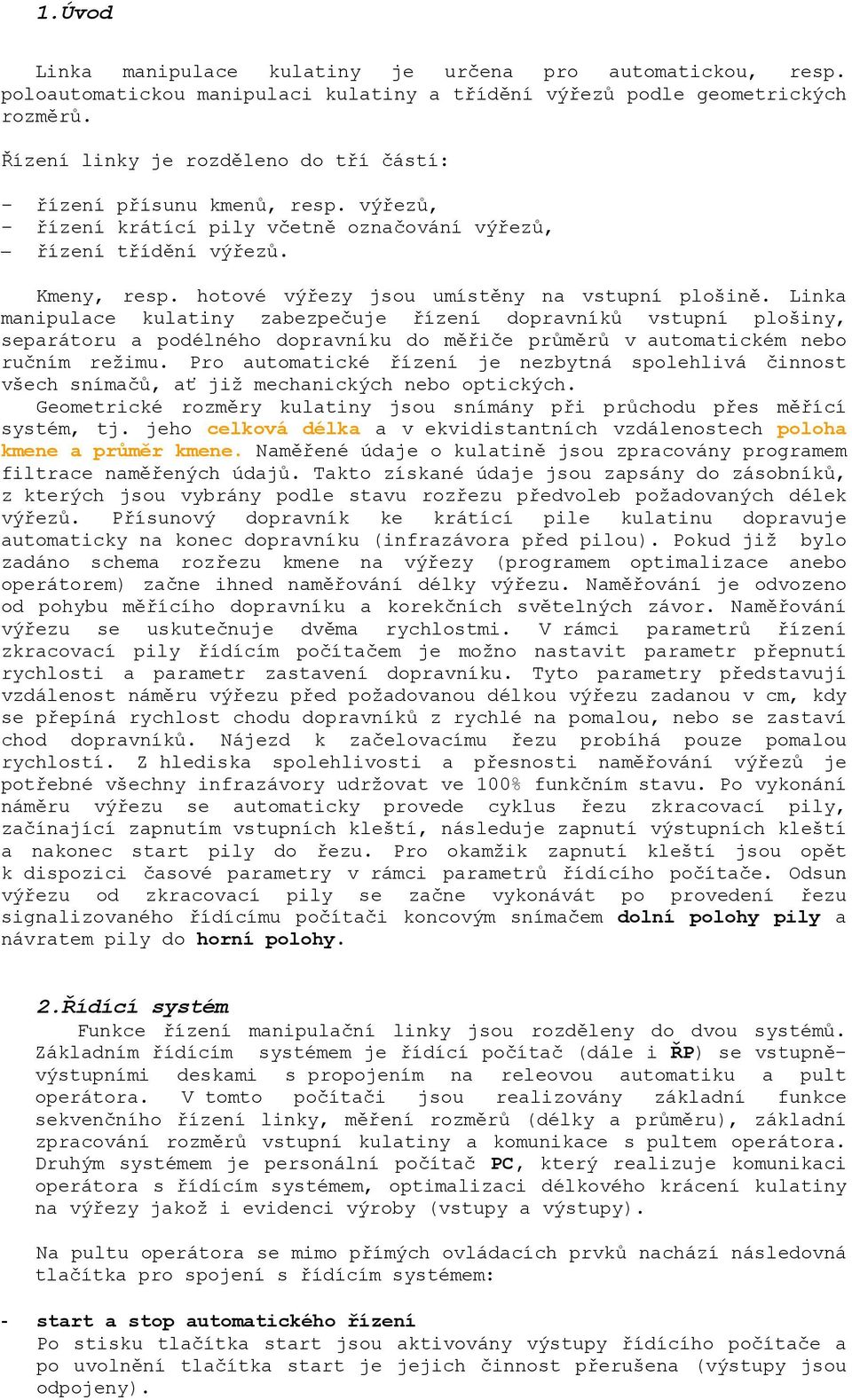

2 1.Úvod Linka manipulace kulatiny je určena pro automatickou, resp. poloautomatickou manipulaci kulatiny a třídění výřezů podle geometrických rozměrů. Řízení linky je rozděleno do tří částí: řízení přísunu kmenů, resp. výřezů, řízení krátící pily včetně označování výřezů, řízení třídění výřezů. Kmeny, resp. hotové výřezy jsou umístěny na vstupní plošině. Linka manipulace kulatiny zabezpečuje řízení dopravníků vstupní plošiny, separátoru a podélného dopravníku do měřiče průměrů v automatickém nebo ručním režimu. Pro automatické řízení je nezbytná spolehlivá činnost všech snímačů, ať již mechanických nebo optických. Geometrické rozměry kulatiny jsou snímány při průchodu přes měřící systém, tj. jeho celková délka a v ekvidistantních vzdálenostech poloha kmene a průměr kmene. Naměřené údaje o kulatině jsou zpracovány programem filtrace naměřených údajů. Takto získané údaje jsou zapsány do zásobníků, z kterých jsou vybrány podle stavu rozřezu předvoleb požadovaných délek výřezů. Přísunový dopravník ke krátící pile kulatinu dopravuje automaticky na konec dopravníku (infrazávora před pilou). Pokud již bylo zadáno schema rozřezu kmene na výřezy (programem optimalizace anebo operátorem) začne ihned naměřování délky výřezu. Naměřování je odvozeno od pohybu měřícího dopravníku a korekčních světelných závor. Naměřování výřezu se uskutečnuje dvěma rychlostmi. V rámci parametrů řízení zkracovací pily řídícím počítačem je možno nastavit parametr přepnutí rychlosti a parametr zastavení dopravníku. Tyto parametry představují vzdálenost náměru výřezu před požadovanou délkou výřezu zadanou v cm, kdy se přepíná rychlost chodu dopravníků z rychlé na pomalou, nebo se zastaví chod dopravníků. Nájezd k začelovacímu řezu probíhá pouze pomalou rychlostí. Z hlediska spolehlivosti a přesnosti naměřování výřezů je potřebné všechny infrazávory udržovat ve 100% funkčním stavu. Po vykonání náměru výřezu se automaticky provede cyklus řezu zkracovací pily, začínající zapnutím vstupních kleští, následuje zapnutí výstupních kleští a nakonec start pily do řezu. Pro okamžik zapnutí kleští jsou opět k dispozici časové parametry v rámci parametrů řídícího počítače. Odsun výřezu od zkracovací pily se začne vykonávát po provedení řezu signalizovaného řídícímu počítači koncovým snímačem dolní polohy pily a návratem pily do horní polohy. 2.Řídící systém Funkce řízení manipulační linky jsou rozděleny do dvou systémů. Základním řídícím systémem je řídící počítač (dále i ŘP) se vstupněvýstupními deskami s propojením na releovou automatiku a pult operátora. V tomto počítači jsou realizovány základní funkce sekvenčního řízení linky, měření rozměrů (délky a průměru), základní zpracování rozměrů vstupní kulatiny a komunikace s pultem operátora. Druhým systémem je personální počítač PC, který realizuje komunikaci operátora s řídícím systémem, optimalizaci délkového krácení kulatiny na výřezy jakož i evidenci výroby (vstupy a výstupy). Na pultu operátora se mimo přímých ovládacích prvků nachází následovná tlačítka pro spojení s řídícím systémem: - start a stop automatického řízení Po stisku tlačítka start jsou aktivovány výstupy řídícího počítače a po uvolnění tlačítka start je jejich činnost přerušena (výstupy jsou odpojeny).

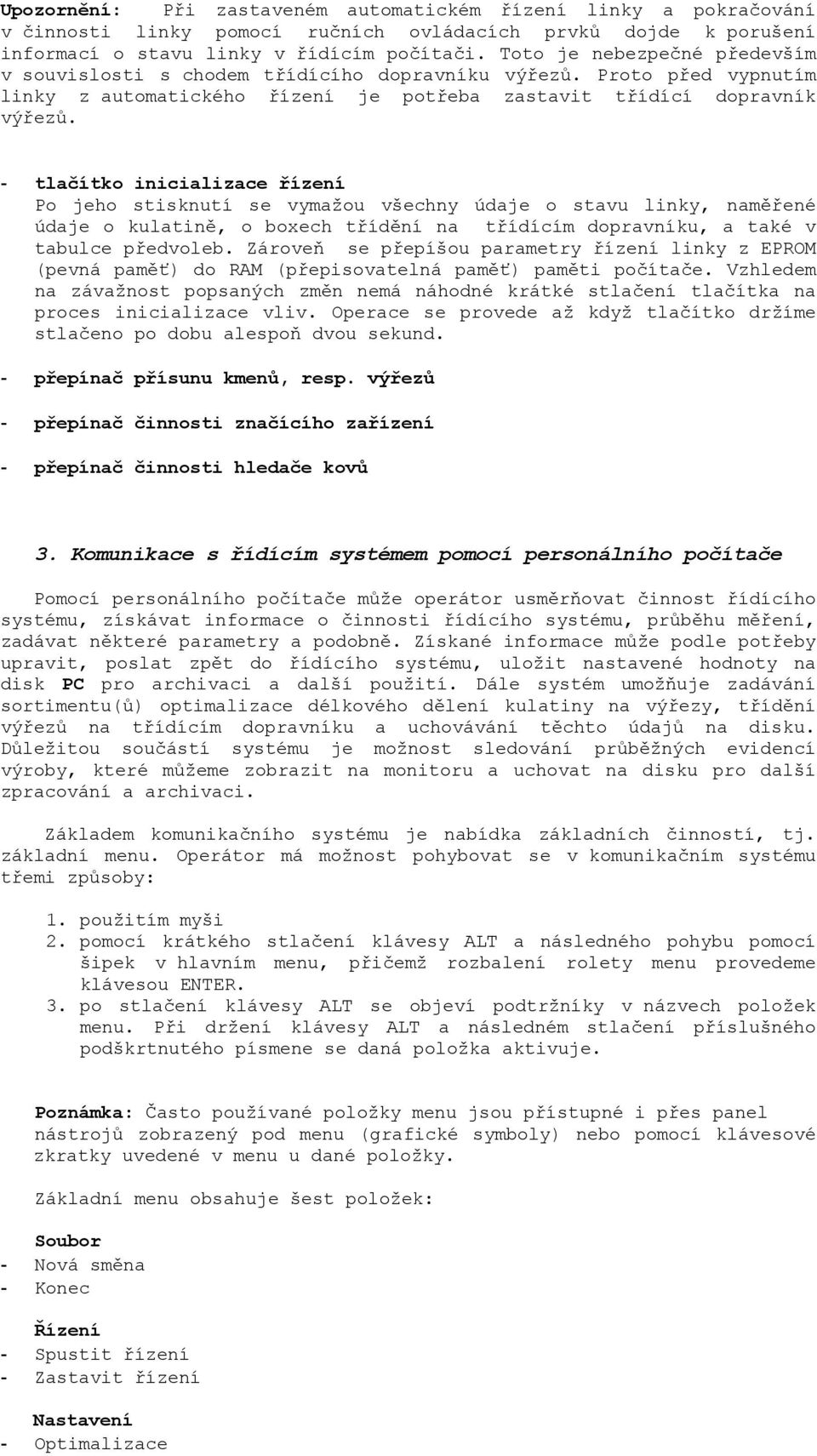

3 Upozornění: Při zastaveném automatickém řízení linky a pokračování v činnosti linky pomocí ručních ovládacích prvků dojde k porušení informací o stavu linky v řídícím počítači. Toto je nebezpečné především v souvislosti s chodem třídícího dopravníku výřezů. Proto před vypnutím linky z automatického řízení je potřeba zastavit třídící dopravník výřezů. - tlačítko inicializace řízení Po jeho stisknutí se vymažou všechny údaje o stavu linky, naměřené údaje o kulatině, o boxech třídění na třídícím dopravníku, a také v tabulce předvoleb. Zároveň se přepíšou parametry řízení linky z EPROM (pevná paměť) do RAM (přepisovatelná paměť) paměti počítače. Vzhledem na závažnost popsaných změn nemá náhodné krátké stlačení tlačítka na proces inicializace vliv. Operace se provede až když tlačítko držíme stlačeno po dobu alespoň dvou sekund. - přepínač přísunu kmenů, resp. výřezů - přepínač činnosti značícího zařízení - přepínač činnosti hledače kovů 3. Komunikace s řídícím systémem pomocí personálního počítače Pomocí personálního počítače může operátor usměrňovat činnost řídícího systému, získávat informace o činnosti řídícího systému, průběhu měření, zadávat některé parametry a podobně. Získané informace může podle potřeby upravit, poslat zpět do řídícího systému, uložit nastavené hodnoty na disk PC pro archivaci a další použití. Dále systém umožňuje zadávání sortimentu(ů) optimalizace délkového dělení kulatiny na výřezy, třídění výřezů na třídícím dopravníku a uchovávání těchto údajů na disku. Důležitou součástí systému je možnost sledování průběžných evidencí výroby, které můžeme zobrazit na monitoru a uchovat na disku pro další zpracování a archivaci. Základem komunikačního systému je nabídka základních činností, tj. základní menu. Operátor má možnost pohybovat se v komunikačním systému třemi způsoby: 1. použitím myši 2. pomocí krátkého stlačení klávesy ALT a následného pohybu pomocí šipek v hlavním menu, přičemž rozbalení rolety menu provedeme klávesou ENTER. 3. po stlačení klávesy ALT se objeví podtržníky v názvech položek menu. Při držení klávesy ALT a následném stlačení příslušného podškrtnutého písmene se daná položka aktivuje. Poznámka: Často používané položky menu jsou přístupné i přes panel nástrojů zobrazený pod menu (grafické symboly) nebo pomocí klávesové zkratky uvedené v menu u dané položky. Základní menu obsahuje šest položek: Soubor - Nová směna - Konec Řízení - Spustit řízení - Zastavit řízení Nastavení - Optimalizace

4 - Parametry třídění - Aktuální - Disk - Řízení Testy - Spojení - Vstupy - Výstupy Evidence - Výpis směny - Dodavatelé - Nastavení názvů dodavelů - Nastavení Nápověda - O aplikaci Soubor Nová směna Po výběru položky Nová směna v menu se objeví dialogové okno pro zadání čísla směny. Po zadání čísla směny se zobrazí dialog pro zadávání sortimetů (viz Nastavení > Optimalizace). Číslo směny je potřeba zadat pokaždé při spuštění aplikace (programu řízení linky) nebo při změně směny. Konec Ukončení aplikace (programu řízení linky). Řízení Spustit řízení Řízení je možné spustit jen v případě, je-li správně zadáno číslo směny a sortiment třídění. Před prvním vyvoláním položky Spustit řízení doporučujeme v rámci položky Testy otestovat komunikační propojení řídícího systému s personálním počítačem, bez něhož nelze řídit linku. Režim řízení je základním režimem v řízení linky. Obrazovka monitoru je zde rozdělena do dvou hlavních částí. V horní části se nacházejí údaje o stavu na manipulační lince a v části dolní jsou údaje o materiálových vstupech a grafické znázornění navrhovaného schematu rozřezu. Zastavit řízení Slouží pro zastavení režimu řízení. Pokud se uživatel pokusí o zastavení řízení linky po dobu navrhování rozřezu, kmen nemusí být správně zaregistrován. Uživatel je na tuto skutečnost upozorněn dialogovým oknem, které mu umožňuje bezchybný návrat do režimu řízení. Podrobný popis režimu řízení (informační rámečky): Kmen Dodávka je jednoznačně určena třemi položkami: Dodavatel Číslo dodávky Číslo přebíracího protokolu - V rámci položky Evidence > Dodavatelé je možno nastavit najednou až šest dodavatelů a přepínání mezi nimi potom provádět pomocí kláves Y, X, C, V, B, N (při rozložení klávesnice QWERTY).

5 Číslo kmene - Číslo, pod kterým je kmen zaevidován. Přiřadí se až po odřezání prvního výřezu. Druh dřeviny - Pomocí klávesy M je možno listovat v seznamu druhů dřevin a nastavit požadovaný druh. Kvalita - Jedná se o kvalitu vstupu. Nastavuje se pomocí velkých písmen následovně: A kvalita AB S kvalita B D kvalita C F kvalita vláknina G kvalita KPZ H je rezerva J kov K kvalita krov Přejímka vstup - Přepíná se pomocí klávesy Q. - Je-li nastavena na ANO, tj. přebírání hmoty podle kvality VSTUP, není potřeba pro každý odřezaný výřez zadávat kvalitu. - V případě NE, tj. přebírání hmoty podle kvality VÝSTUP je potřeba pro každý odřezaný výřez zadat kvalitu. Potřeba zadání kvality se projeví tak, že pokud naměřený výřez kvalitu zadanou nemá, zobrazí se pro něho jako box třídění 0 a vyražeč ho nevyrazí před značící zařízení. - Informace je důležitá pro systém fakturace! Korekce na kůru - Přepíná se pomocí klávesy L. - Inforamace je důležitá pro výpočet objemu s korekcí na kůru. Délka Naměřená délka právě zpracovávaného kmene. Střední průměr - Střední průměr právě zpracovávaného kmene. Objem - Objem právě zpracovávaného kmene. Typ optimalizace - Přepíná se pomocí klávesy I. - V případě Vše optimalizace navrhuje rozřez ze všech položek sortimentu. - V případě Vyb optimalizace navrhuje rozřez z vybraných položek sortimentu. Schéma řezu Počet řezů T - Počet všech řezů ve schematu výřezu (počítané již odřezaných). Počet řezů A - Počet aktuálně navrhovaných výřezů.

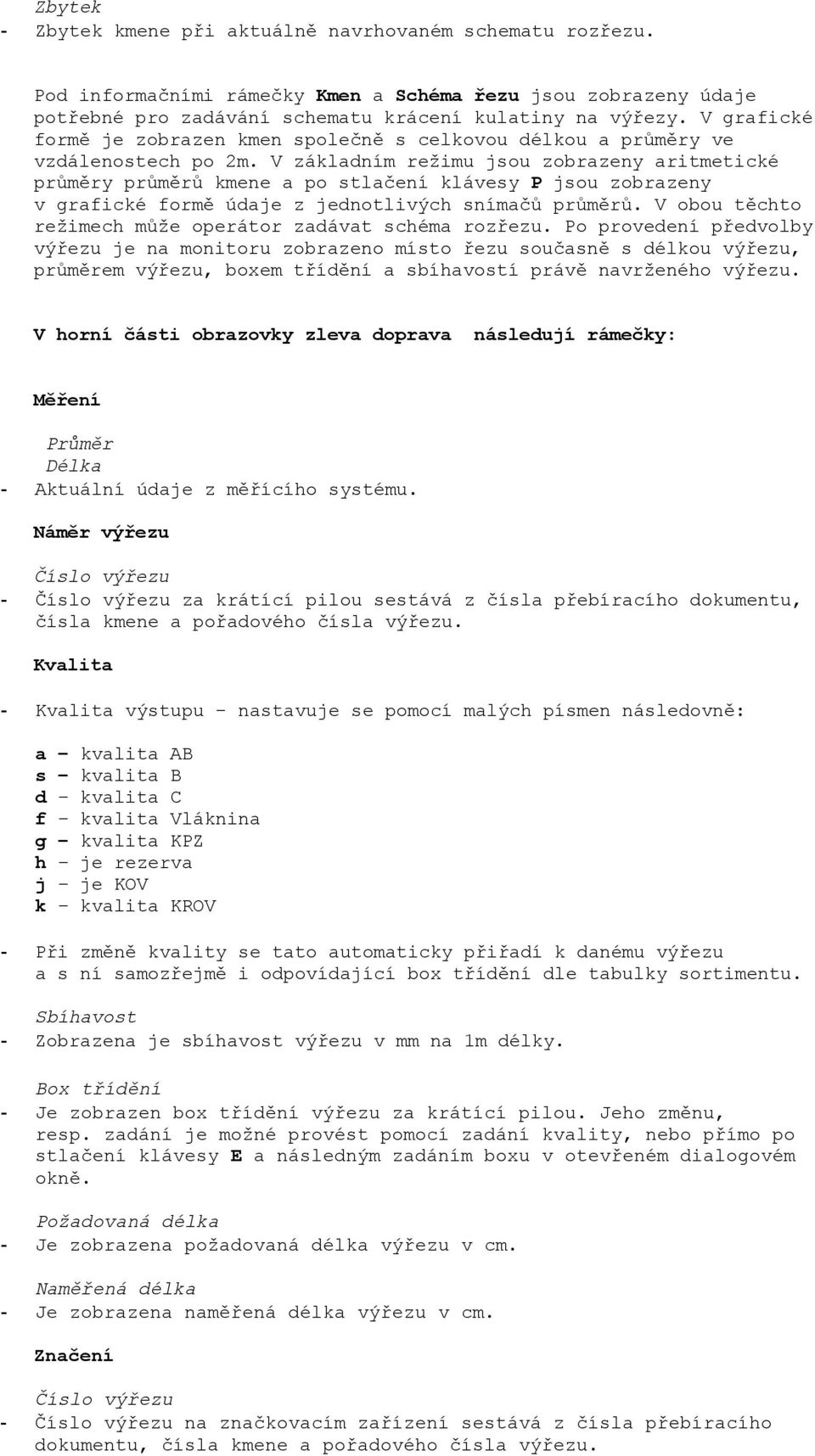

6 Zbytek - Zbytek kmene při aktuálně navrhovaném schematu rozřezu. Pod informačními rámečky Kmen a Schéma řezu jsou zobrazeny údaje potřebné pro zadávání schematu krácení kulatiny na výřezy. V grafické formě je zobrazen kmen společně s celkovou délkou a průměry ve vzdálenostech po 2m. V základním režimu jsou zobrazeny aritmetické průměry průměrů kmene a po stlačení klávesy P jsou zobrazeny v grafické formě údaje z jednotlivých snímačů průměrů. V obou těchto režimech může operátor zadávat schéma rozřezu. Po provedení předvolby výřezu je na monitoru zobrazeno místo řezu současně s délkou výřezu, průměrem výřezu, boxem třídění a sbíhavostí právě navrženého výřezu. V horní části obrazovky zleva doprava následují rámečky: Měření Průměr Délka - Aktuální údaje z měřícího systému. Náměr výřezu Číslo výřezu - Číslo výřezu za krátící pilou sestává z čísla přebíracího dokumentu, čísla kmene a pořadového čísla výřezu. Kvalita - Kvalita výstupu - nastavuje se pomocí malých písmen následovně: a kvalita AB s kvalita B d kvalita C f kvalita Vláknina g kvalita KPZ h je rezerva j je KOV k kvalita KROV - Při změně kvality se tato automaticky přiřadí k danému výřezu a s ní samozřejmě i odpovídající box třídění dle tabulky sortimentu. Sbíhavost - Zobrazena je sbíhavost výřezu v mm na 1m délky. Box třídění - Je zobrazen box třídění výřezu za krátící pilou. Jeho změnu, resp. zadání je možné provést pomocí zadání kvality, nebo přímo po stlačení klávesy E a následným zadáním boxu v otevřeném dialogovém okně. Požadovaná délka - Je zobrazena požadovaná délka výřezu v cm. Naměřená délka - Je zobrazena naměřená délka výřezu v cm. Značení Číslo výřezu - Číslo výřezu na značkovacím zařízení sestává z čísla přebíracího dokumentu, čísla kmene a pořadového čísla výřezu.

7 Box třídění - Je zobrazen box třídění výřezu na značkovacím zařízení. Režim - Režim, ve kterém se nachází značkovací zařízení. Značka - Značka aplikovaná značkovacím zařízením. Hledač kovů Číslo výřezu - Číslo výřezu v hledači kovů sestává z čísla přebíracího dokumentu, čísla kmene a pořadového čísla výřezu. Box - Je zobrazen box třídění výřezu v hledači kovů. Kov - Signalizuje přítomnost kovu (1 kov je přítomen). Vyhodnocuje se jen při zapnutém vyhodnocování na pultě operátora (přepínač Hledač kovů). Při signalizování kovu je automaticky změněn box třídění na box, který je určen pro kov a je změněna kvalita výřezu na KOV. Třídění Po stisku klávesy Y je možno zadat(změnit) box třídění výřezu přítomném v hledači kovů T je možno zadat box třídění prvního výřezu před druhým třídícím dopravníkem R je možno zrušit box třídění prvního výřezu před druhým třídícím dopravníkem V je možno přímo aktivovat vyražeč na třídícím dopravníku. Předvolby výřezů Délka Box - Zobrazují se údaje o předvolbách výřezů a to požadovaná délka a box třídění. V dolním řádku jsou zobrazeny příkazy pro předvolby výřezů, resp. Pro řízení procesu optimalizace. Jejich význam si popíšeme: F1 Předvolba začelovacího řezu. Po stisku se zobrazí požadovaná délka začelovacího řezu, kterou může operátor měnit (max. 40 cm!). F2 Předvolba libovolné délky výřezu. F3 F9 Předvolba pevných délek výřezů, od 202 cm do 808 cm, s krokem cm. F10 Volba úseku kmene pro optimalizaci. F11 Předvolba zbytku na kmeni. F12 Start programu optimalizace délkového dělení. Po stisku tohoto tlačítka program optimalizace navrhne schema rozřezu kmene, nebo jeho zbytku. BS Zrušení poslední předvolby délky výřezu. DEL Zrušení všech předvoleb.

8 CR (Enter) ukončení zadávání schema rozřezu, resp. výřezu a odeslání všech voleb délkového dělení na řídící počítač. mezerník Odeslání první volby délkového dělení na řídící počítač. ESC Ukončení řízení a zároveň celé aplikace (řídícího programu v PC). Z uvedeného přehledu funkcí je zřejmé, že operátor může různým způsobem využívat kombinace automatické optimalizace a ručního zadávání délek výřezů. Nastavení - Optimalizace Tímto výběrem v menu se spustí dialog nastavování sortimentů. Při spuštění dialogu je naplněn aktuálními (právě používanými)hodnotami sortimentů. Poznámka: Dialog může být vyvolán i pomocí volby Soubor > Nová směna. Je-li tímto způsobem vyvolán poprvé, dialog neobsahuje žádná data, je třeba je přidat ručně anebo načíst ze souboru. Jinak není možné použít aktualizaci. V tomto dialogu se může uživatel pohybovat pomocí myši, nebo mění jednotlivé aktivní ovládací prvky pomocí tabulátoru a následně se v nich pohybuje pomocí šipek. Dialog obsahuje 6 editovacích boxů: Maximální délka odpadu - Maximální rozdíl mezi délkou úseku optimalizace a součtem délek navrhnutých výřezů, kdy se vyhodnocuje vhodnost rozřezu. Minimální délka odpadu - minimální rozdíl mezi délkou úseku optimalizace a součtem délek navrhnutých výřezů, kdy se vyhodnocuje vhodnost rozřezu. Šířka pily Rezerva 1,2,3 Tabulka délek sortimentů - Tabulka obsahuje používané délky sortimentů. Při její tvorbě je potřeba dbát na zásadu tvorby vzestupného řádku. Nový řádek tabulky přidáme pomocí CTRL + N, a řádek ubereme pomocí CTRL + Y. Do tabulky je možné přidávat jen číselné údaje, přičemž údaj vynulujeme stlačením klávesy DEL. Poslední číslo je možno ubrat stiskem klávesy BS. Tabulka sortimentů - Sestává z druhu a kvality dřeva, min. a max. průměru čepu výřezu, min. a max. délky výřezu, boxu třídění výřezu, požadované priority výroby výřezu, ceny výřezu, požadovaný počet kusů výroby výřezu, vyrobený počet kusů výřezů, maximálně přípustné sbíhavosti výřezu, max. přípustné křivosti výřezu, typu optimalizace a čísla zakázky (značky). Aktivní buňka tabulky je orámována silnějším šedým rámečkem. Přechod na jinou položku můžeme provést pomocí šipek (vlevo, vpravo, dolu a nahoru), nebo pomocí myši. - V tabulce je možné se pohybovat všemi směry. Při chybném zadání je možné se vrátit a opravit chybný údaj (údaj se nastavuje na hodnotu 0 klávesou DEL a poslední čislice se maže klávesou BS). Operátor má možnost také vymazat celý řádek stlačením kláves CTRL a Y současně a vložit nový řádek stiskem CTRL a N. Příslušný řádek, ve kterém se uživatel nachází, může celý vložit do paměti pomocí CTRL a C a

9 následně ho zkopírovat do jiného řádku (který nastaví jako aktivní), pomocí CTRL a V. - Změnu jednotlivých položek provádíme následovně: položka, druh, kvalita dřeva a typ optimalizace se mění postupným stlačením klávesy mezerník. Ostatní položky se mění zadáváním příslušných hodnot pomocí kláves s číslicemi. Priorita výroby rovná nule znamená, že uvedená položka se nemá vyrábět. Při výrobě výřezů se kontroluje rozdíl mezi požadovaným počtem kusů výroby a vyrobeným počtem. Pokud je vyrobený počet kusů větší, nebo se rovná zadanému počtu kusů, systém automaticky přepisuje prioritu jeho výroby na nulu. - Načítání Načítání souboru sortimentů uskutečňujeme stisknutím tlačítka Načítat.Po jeho stisku se objeví dialog na otvírání diskových souborů, který implicitně zobrazuje sortimentové soubory (soubory s příponou.sor). Po výběru souboru a stisku Otevřít se údaje ze souboru přenesou do dialogu nastavování sortimentů. - Ukládání Ukládání souboru sortimentů uskutečňujeme stiskem tlačítka Uložit. Po jeho stlačení se objeví dialog na ukládání diskových souborů, který implicitně zobrazuje jen sortimentové soubory (soubory s příponou.sor). Po zadání názvu souboru a volbě Uložit se údaje přenesou z dialogu nastavování sortimentů do souboru. Poznámka: Při vytváření názvů souborů doporučujume používat datum jejich vytvoření a ukládat je do jednoho adresáře kvůli přehlednosti a jednodušší následné lokalizaci a orientaci. - Aktualizace Po stlačení tlačítka Akceptovat se dialog nastavování sortimentů zavře, přičemž údaje z něho se stanou aktuálními a budou používány v režimu řízení při optimalizaci a třídění. Upozornění: při aktualizaci údajů není automaticky aktualizován i diskový soubor. Jeho aktualizace může být uskutečněna podle bodu Ukládání. - Storno Po stlačení tlačítka Storno se dialog uzavře, přičemž změny vykonané na údajích v dialogu se neprojeví v režimu řízení. Pokud ale uskutečněné změny mezitím zapíšeme volbou Uložit do diskového souboru, jsou tyto změny již nevratné. Poznámka: Jednotlivá tlačítka je možno obsluhovat také pomocí myši nebo cyklickým stiskem klávesy Tab, dokud se požadované tlačítko nestane aktivním, potom funkci aktivujeme stiskem klávesy Enter. Parametry třídění Parametry pily Položky Parametry třídění a Parametry pily obsahují nastavení jednotlivých parametrů řídícího systému manipulační linky. Po volbě některé z nich se zobrazí další nabídka: Aktuální Disk Operátor má možnost zvolit, zda chce číst aktuální parametry z řídícího počítače manipulační linky anebo číst parametry, které byly už někdy předtím uloženy na disku. V obou případech může parametry změnit, poslat je na ŘS manipulační linky nebo zapsat na disk pro případné další použití. Změna konkrétního parametru je možná pomocí zadávání hodnoty numerickými klávesami, přičemž oprava je možná pomocí kláves DEL a BS. Aktuální položka se nastavuje cyklickým stlačením TAB anebo kliknutím myši do příslušného editovacího okénka.

10 Načítání, ukládání, akceptace a storno se řídí v obou případech stejnými pravidly jako v dialogu nastavování sortimentů. Opět si je třeba uvědomit, že po vyslání parametrů na ŘS manipulační linky se přepíšou všechny dosvadní hodnoty v řídícím počítači. Upozornění: Načítání a aktualizace údajů z řídícího počítače může proběhnout jen při funkčním spojení s ŘP. Pokud je toto spojení nefunkční, uživatel je na tento fakt a jeho možné důsledky upozorněn varovnou zprávou. Parametry třídění Jak bylo uvedeno, třídící dopravníky jsou asynchronního typu tj. výřezy mohou přicházet na třídící dopravník v libovolných okamžicích, ale za sebou tak, aby se stihl vrátit vyražeč do základní polohy před příchodem následujícího výřezu. V parametrech se zadává vzdálenost příslušného boxu třídění od světelné závory na začátku třídícího dopravníku vyjádřená v impulzech posunu třídícího dopravníku. Druhým parametrem je čas zapnutí příslušného vyražeče při vyražení výřezu. Parametry pily Význam jednotlivých parametrů: Vzd. FOTO před pilou - Vzdálenost fotobuňky před pilou od listu krátící pily zmenšená o parametr filtrace ( 20cm ). Používá se při nastavení polohy čela kmene před krátící pilou při příchodu nového kmene. Vzd.korekčních FOTO za pilou - Vzdálenost fotobuněk za krátící pilou od listu pily. Používá se při korekci náměru délky výřezu. Nam.vyr.- zastavení - Vzdálenost čela výřezu od požadované délky výřezu, kdy se vypíná chod dopravníků. Používá se při náměru výřezu. Nam.vyr.- zpomalení - Vzdálenost čela výřezu od požadované délky výřezu, kdy se vypíná rychlý chod dopravníků a zapíná se pomalý chod dopravníků. Používá se při náměru výřezu. Parametry měření Délka kmen cm/imp - Koeficient přepočtu impulzů měřícího dopravníku kmene na cm. Délka výřez cm/imp - Koeficient přepočtu impulzů měřícího dopravníku krátící pily na cm. Korekce průměru min. - Koeficient korekce ve výpočtu minimálního průměru. Korekce průměru střed - Koeficient korekce ve výpočtu středového průměru. Testy Spojení V rámci položky Test > Spojení se testuje spojení personálního počítače a řídícího počítače pomocí sériové linky. V případě úspěšného testu spojení se vypíše na obrazovce zpráva o úspěšném testu propojení. Po vypsání zprávy je možné opustit test stlačením klávesy ESC. V případě neúspěšného testu propojení se vypíše kritické hlášení. Když ani po několikátém pokusu o navázání spojení se spojení

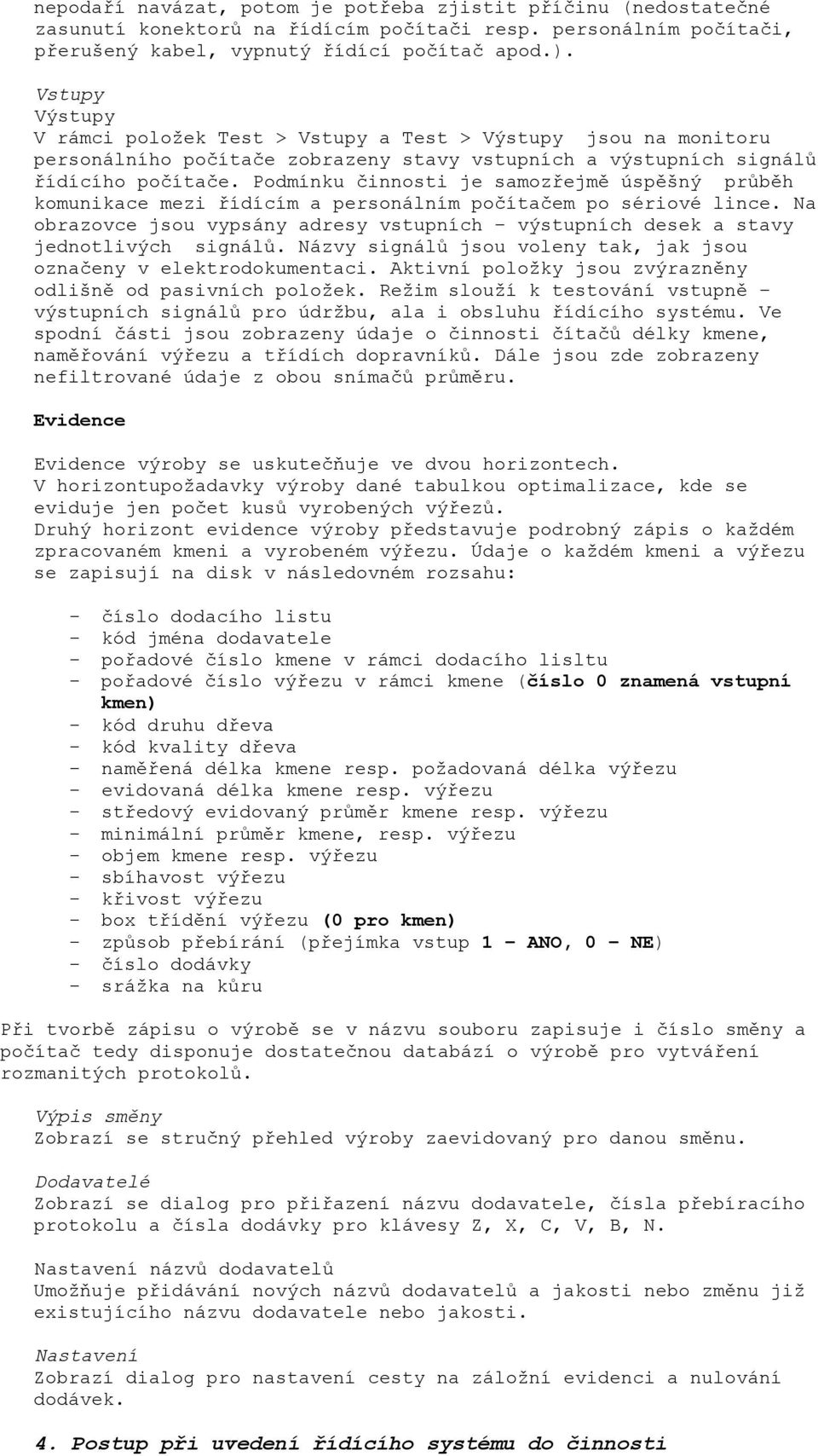

11 nepodaří navázat, potom je potřeba zjistit příčinu (nedostatečné zasunutí konektorů na řídícím počítači resp. personálním počítači, přerušený kabel, vypnutý řídící počítač apod.). Vstupy Výstupy V rámci položek Test > Vstupy a Test > Výstupy jsou na monitoru personálního počítače zobrazeny stavy vstupních a výstupních signálů řídícího počítače. Podmínku činnosti je samozřejmě úspěšný průběh komunikace mezi řídícím a personálním počítačem po sériové lince. Na obrazovce jsou vypsány adresy vstupních výstupních desek a stavy jednotlivých signálů. Názvy signálů jsou voleny tak, jak jsou označeny v elektrodokumentaci. Aktivní položky jsou zvýrazněny odlišně od pasivních položek. Režim slouží k testování vstupně výstupních signálů pro údržbu, ala i obsluhu řídícího systému. Ve spodní části jsou zobrazeny údaje o činnosti čítačů délky kmene, naměřování výřezu a třídích dopravníků. Dále jsou zde zobrazeny nefiltrované údaje z obou snímačů průměru. Evidence Evidence výroby se uskutečňuje ve dvou horizontech. V horizontupožadavky výroby dané tabulkou optimalizace, kde se eviduje jen počet kusů vyrobených výřezů. Druhý horizont evidence výroby představuje podrobný zápis o každém zpracovaném kmeni a vyrobeném výřezu. Údaje o každém kmeni a výřezu se zapisují na disk v následovném rozsahu: - číslo dodacího listu - kód jména dodavatele - pořadové číslo kmene v rámci dodacího lisltu - pořadové číslo výřezu v rámci kmene (číslo 0 znamená vstupní kmen) - kód druhu dřeva - kód kvality dřeva - naměřená délka kmene resp. požadovaná délka výřezu - evidovaná délka kmene resp. výřezu - středový evidovaný průměr kmene resp. výřezu - minimální průměr kmene, resp. výřezu - objem kmene resp. výřezu - sbíhavost výřezu - křivost výřezu - box třídění výřezu (0 pro kmen) - způsob přebírání (přejímka vstup 1 ANO, 0 NE) - číslo dodávky - srážka na kůru Při tvorbě zápisu o výrobě se v názvu souboru zapisuje i číslo směny a počítač tedy disponuje dostatečnou databází o výrobě pro vytváření rozmanitých protokolů. Výpis směny Zobrazí se stručný přehled výroby zaevidovaný pro danou směnu. Dodavatelé Zobrazí se dialog pro přiřazení názvu dodavatele, čísla přebíracího protokolu a čísla dodávky pro klávesy Z, X, C, V, B, N. Nastavení názvů dodavatelů Umožňuje přidávání nových názvů dodavatelů a jakosti nebo změnu již existujícího názvu dodavatele nebo jakosti. Nastavení Zobrazí dialog pro nastavení cesty na záložní evidenci a nulování dodávek. 4. Postup při uvedení řídícího systému do činnosti

12 Pro kompletní činnost řídícího systému je nutná existence souboru ManipulaceKulatiny.exe. Zároveň je nutná i existence logické diskové jednotky D, která umožňuje zápis a na niž program implicitně zapisuje všechny diskové soubory. V adresáři D:Data musí existovat soubor DodavNaz.asc s názvy dodavatelů oddělenými formátovým znakem konce řádku. Pokud tento soubor neexistuje, je ho možné vytvořit přidáním dodavatelů v Evidence > Názvy dodavatelů. Při prvním spuštění po instalaci je dobré zkontrolovat v dialogu vyvolaném pomocí Evidence > Názvy názvy jakostí. Je důležité, aby korespondovaly s jakostmi v návodu. Pokud se uživatel rozhodne jinak, kvalita kov musí být zadána na sedmém místě. Kromě toho se průběžně vytvářejí soubory evidence výroby. Do adresáře D:Data proto musí být možné zapisovat. Všechny uvedené soubory je vhodné mít uchované na záložní disketě popřípadě i v záložním adresáři na pevném disku. 5. Doporučení pro údržbu Pravidelně nejméně jedenkrát týdně je potřeba zkontrolovat stav snímacích prvků. - světelné závory, - indukční snímače, - měřič průměrů kulatiny - mechanické snímače. V případě problémů zkontrolovat stav snímačů v režimu Vstupy > Test.
