1 29. července 2009 Statický výpočet Akce: RD Károv k.ú. Ohrobec Objednatel: Klára Vernerová Stupeň: DPS Datum: 07/2009 Zpracovatel: Ing. Ondřej Horák Zakázkové číslo:

2 2 July 29, 2009 OBSAH STATICKÉHO VÝPOČTU Obsah statického výpočtu... 2 Popis objektu... 3 Popis řešených konstrukcí... 3 A Založení objektu... 3 B Monolitická stropní deska + schodiště... 4 C věnce ve 2.NP... 4 D konstrukce krovu... 5 Použité normy... 5 Ochrana zdraví při práci... 6 Závěr... 6 Přílohy: 1. Statický výpočet (stran 10) 2. Spřahovací kotvy HILTI (stran 3) Výkresová část Strop nad 1.NP a 1.PP skladba Bourací práce 1.NP Bourací práce 2.NP

3 3 July 29, 2009 POPIS OBJEKTU Jedná se o stávající rodinný dům ze třicátých let minulého století, stojící samostatně na parcele č. 65 v katastrálním území Ohrobec Karov, okres Praha západ. Dům je částečně podsklepený, dvoupodlažní s nevyužitým podkrovím. Střecha je stanová. V objektu budou provedeny bourací práce a úprava dispozic. K objektu bude přistaveno zádveří na místě původního. Předmětem tohoto posudku je posouzení stávajících konstrukcí, jejich únosnosti a případné zesílení či výměnu. POPIS ŘEŠENÝCH KONSTRUKCÍ Vzhledem k rozsahu bouracích prací (zásahy do konstrukcí v obou patrech), doporučuji nejprve provést bourací práce a následně nové konstrukce v 2.NP a pak teprve realizovat 1.NP (jde například o průběžné příčky tl. 100 mm včetně omítek, probíhajících z 1.NP do 2.NP a zajištěných proti vzpěru pouze sevřením mezi stropními trámy. A BOURACÍ PRÁCE V 2.NP Ve 2.NP plánuje investor zřízení dvou nových koupelen. Současně dojde ke zrušení schodiště, a provedení nového stropu tak, aby vyhovoval novým nárokům. Vybourání otvorů v nosné stěně se řídí technologickým postupe bourání (viz příloha). Jako překlad jsou zde navrženy 2xIPE mm. Nový vstup do 2.NP bude řešen rozšířením stávajícího průchodu na zimní zahradu. Překlad bude tvořen 4xIPE mm. Postup prací v daném prostoru (vymezeno dle PD) Vybourání příček v 2.NP, vyklizení a zapravení ostění Přebourání otvoru v obvodové stěně později bude sloužit jako vstup do 2.NP (jedná se o posun a rozšíření). Rozebrání a odstranění podlahových vrstev na stávajícím stropu Demontáž rákosové omítky stropu Demontáž schodiště Demontáž stropních trámů Poznámka: při demontáži trámů je nutné trámy podepřít tak, aby nedošlo vlivem odříznutí trámu k páčení stěny a následnému porušení kompaktnosti zděné konstrukce!! Nová stropní konstrukce je navržena jako ocelo-betonová spřažená konstrukce. Nosnými prvky jsou ocelové válcované profily IPE 200, osově po max vzdálenosti 1,5m. (dle PD). Na profilech je uložený trapézový plech TR 55/250, tl. stěny 1,00 mm. Poloha pozitivní. Tloušťka betonové mazaniny nad horní hranou plechu je 60 mm,

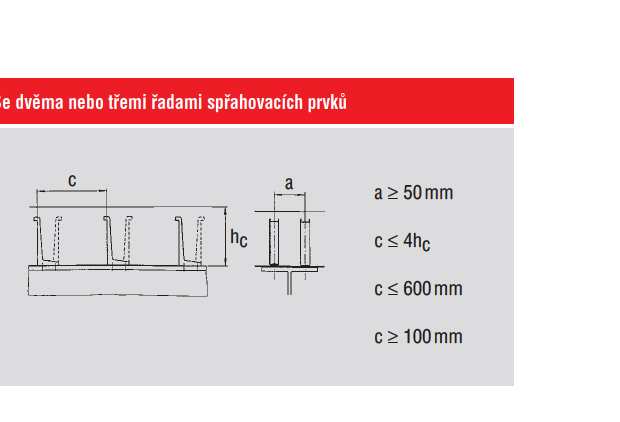

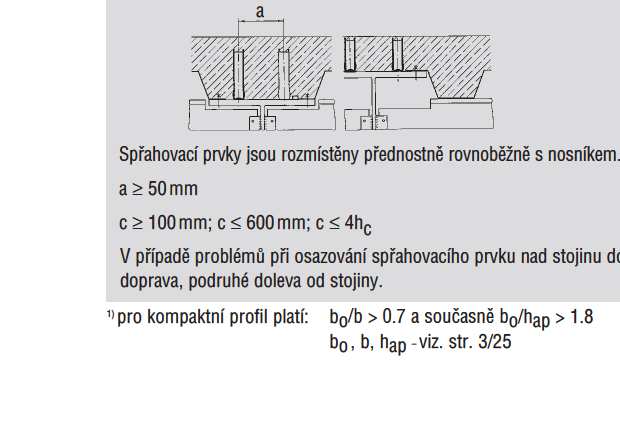

4 4 July 29, 2009 vyztuženo sítí KARI 100/100/6/6 mm. Přesahy sítí min 3 oka. V místech kde budou kolmo příčky bude vložena druhá sít KARI v šíří 1,0 m. Spřažení oceli a betonu není nutné provádět, konstrukce vyhoví i bez spřažení jak podle ČSN tak dle EC3. Pokud by vznikl požadavek na spřažení, použít spřahovací kotvy HILTI X-HVB 80, počet a vzdálenosti upřesní výrobce. Na takto provedenou stropní konstrukci lze provést keramickou dlažbu v koupelně, v hale libovolnou lehkou plovoucí podlahovou krytinu. Spodní strana stropní konstrukce bude zakryta podhledem z SDK, zavěšeným na ocelové profily. Příčky budou z Ytongu P4-600, tl. 75 mm, v místech instalací je povolená maximální tl. 100 mm. Rozvody a instalace je možné vést pod stropem (odpady) v prostoru mezi OK a podhledem. B BOURACÍ PRÁCE V 1.NP V prostoru 1.NP budou provedeny bourací práce v tomto rozsahu. Dojde k odstranění všech příček v celé zájmové oblasti objektu, vybourání dřevěného schodiště a přebourání vstupních dveří, tak aby bylo možné toto napojit na nové zádveří. Po odstranění příček, schodů a podlahových vrstev bude položena nová skladba podlahy dle PD. Současně bude v obýváku ubourán parapet okna a bude tak vytvořeno nové francouzské okno. V celém zájmovém prostoru změn dispozic je podlaha tvořena železobetonovými stropními deskami PZD 8/10, uloženými do ocelových válcovaných profilů I160 (stanoveno nan základě hodnot odměřených in situ). Po posouzení únosnosti stropu z PZD desek nedoporučuji provádět dispoziční změny tak jak jsou navrženy. PZD desky v současném stavu a po době co jsou v konstrukci spolu s I profily zabudovány nepřenesou nové zatížení (osové břemeno) způsobené novou příčkou. Ani za předpokladu výměny podlahových vrstev tak, aby konstrukce byla vyhovující pro pokládku keramické dlažby a současně s ohledem na II. MS. Proto navrhuji provést demontáž stropní konstrukce v rozsahu dle PD a stávající stropní konstrukci nahradit novou, nejlépe ocelobetonovou spřaženou konstrukcí, jako bylo navrženo pro 2.NP. Bourání otvorů viz technologický předpis. C STROP NAD 1.NP OBÝVÁK Stávající stropní konstrukce je trámová, rozměry trámů 140/240 mm se záklopem. Dle dostupného statického posudku zpracovaného firmou PRODO, panem Hlavatým, zakázka číslo OH-VE-06/09 je zřejmé, že stávající stropní konstrukce nevyhovuje na I.MS dle EC3. Rozdíl činí cca 15%. Z tohoto důvodu navrhuji rozebrání stropní skladby a odhalení stropních trámů a jejich zesílení dodáním nových, stejného rozměru do

5 5 July 29, 2009 mezer mezi stávajícími. Toto bude mít za následek, že dojde ke zvýšení únosnosti stropní konstrukce o cca 30-40% (s uvážením vlivu již deformovaných trámů). V případě, že by investor požadoval výraznější navýšení únosnosti, doporučuji provedení zesílení dřevěného průřezu ocelovou pásovinou 10/160 mm z každé strany trámu, spojené šrouby M10, matky s podložkami, vzdálenost šroubů 0,5 m, umístěné ose průřezu. D KONSTRUKCE KROVU Stávající konstrukce krovu je řešena jako valbová střecha, nosná konstrukce je vaznicová, stojatá stolice se sloupky a vaznými trámy, jež však nejsou přes celou délku stolice, ale pouze tak, aby přenesli zatížení do stropní konstrukce. V případě rozhodnutí se, že by mělo být podkroví v budoucnu využívané je nutné zjistit stávající skladbu stropní konstrukce a současně jakým způsobem jsou vyneseny sloupky krovu. Vzhledem ke změnám součinitelů zatížení a samotných jednotkových zatížení pravděpodobně stávající krokve nepřenesou nová zatížení (sníh, podhled SKD). Pro umožnění obývání podkroví je nutné provést posouzení únosnosti stropu, dále pak zesílení krokví a přidání kleštin, zpevnění půdní nadezdívky nejlépe železobetonovým věncem a další. E KONSTRUKCE PŘÍSTAVBY Stávající objekt zádveří bude zbourán až na základy a na jeho místě bude zřízeno nové zádveří, provedené jako dřevostavba. Na stávající základy bude proveden nový železobetonový věnec s vyložením tak, aby bylo možné na něj následně založit konstrukci dřevostavby. Vyložení je nutné z důvodu rozšíření prostoru vstupu o schodiště. Současně s ohledem na základovou půdu (zjištěno v sondě na severní straně objektu) nedoporučuji klasické rozšíření vykopáním základu a připojením nové konstrukce ke stávající velké objemové změny zeminy v prvních 4-5ti letech. Půda zastižená v sondě je jílovitého charakteru, pravděpodobně jílovitá hlína, s jemnozrnnými částečkami, konzistence pevné až tuhé (pouze v suchém stavu). Jílovité zeminy podstatně více reagují na množství půdní a srážkové vody (rozpínání a smršťování vrstev), proto je vhodnější využít již stávající základy na nyní zkonsolidované zemině. Přístavba je řešena jako dřevostavba se svislými nosnými prvky, 100/180 mm, opláštění obustranné Cetris deskami popřípadě Farmacel deskami. Skladby dle PD. Volný prostor mezi deskami bude vyplněn tepelnou izolací. Stropní konstrukce dřevěná trámová, skladba dle PD. Podlaha v 1.NP bude betonová mazanina s možností pokládky keramické dlažby,

6 v 2.NP bude lehká plovoucí podlaha. Viz PD. 6 July 29, 2009 Zastřešení přístavby bude provedeno jako pultová střecha, s jednostranným spádem, krytina lehká (např. Lindab plechové lisované šablony, Bonský šindel asfaltové šindele a další). F KONSTRUKCE TERASY Terasa bude umístěna pod novým francouzským oknem na jižní straně objektu. Založení na základové pasy šířky 0,4 m, hloubka min 1,0 m pod terén. Nosný systém terasy bude řešen jako dřevěná sloupová konstrukce, oddělená od objektu z důvodu dilatace. Dimenze, polohy atd. viz PD. POUŽITÉ NORMY ČSN Zatížení stavebních konstrukcí ČSN Základová půda pod plošnými základy ČSN Navrhování zděných konstrukcí ČSN Navrhování železobetonových konstrukcí ČSN Navrhování ocelových konstrukcí ČSN Navrhování dřevěných konstrukcí EC 3 Navrhování dřevěných konstrukcí OCHRANA ZDRAVÍ PŘI PRÁCI Při provádění veškerých stavebních prací musí být dodržovány zásady bezpečnosti práce a ochrany zdraví při práci. Při práci musí být používány předepsané ochranné pracovní prostředky a pomůcky. Při provádění stavebních a bouracích pracích musí být dodržována Vyhláška č.324/1990 Sb. ČÚBP a ČBÚ, NV č.352/2002 a Vyhláška č. 48/1982 Sb. ČÚBP vše v platném znění, kterými se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení. ZÁVĚR Všechny navržené konstrukce vyhovují na I. a II mezní stav, dle příslušných norem. V Praze Vypracoval: Ing. Horák

7

8

9

10

11
