1 Upozornění Stavba a změny kouřovodů a komínových systémů podléhají schválení a revizi příslušných orgánů,které by měly být zapojeny do plánování komínu(délka,požadovaný průměr a požární bezpečnost). Každá tato stavba podléhá patným ČSN a předpisům,zákonům a vyhláškám zejména: ČSN EN 1443,ČSN EN , ČSN EN ,ČSN EN ,ČSN ,ČSN ;zákony 50/76, 203/94 a vyhlášky č. 137/98 a č.111/81sb. Kovové části musí být uzemněny,pospojeny a uvedeny na stejný potenciál vodičem s min. S=50mm². Odvod případných kondenzátů a dešťové vody musí být vyřešen ještě před započetím stavby.

2 popiska k obrázku Třívrstvý komínový systém 1 T WK Nástěnná konzole vel. ( 1-9 ) 2 T KFK Kondenzační jímka s odtokem( pro konzoli) 3 T PO Kontrolní otvor s krytem 4 T AF87 Komínová přípojka 87º 5 T WB Růžice 6 T KBA Spona pro komín. přípojku 7 T R Roury cm 8 T WA Komínová zděř 9 T WH Nástěnný držák pro odstup 10 T ZS Spojovací mezikus 11 T SB Upevňovací spona 12 T DD_B Průchodka střechou 13 T RK Dešťový límec 14 T MA Kónická komínová hlava 15 T SF Prodluž. díl pro montáž na podložku 16 T KFS Kondenzační jímka s odtokem (pro podložku) 17 T POK Revizní otvor s dvířky 18 T ASWK Objímka pro nástěnnou konzoli 1.Plánování a příprava Nejdříve je zapotřebí naplánovat uchycení(konzole,podstavec,průchody) a umístění jednotlivých dílů(revizní otvor,komín.připojení-sopouch a další případné tvarové díly podle požadavků kominíka. 2.Průběh montáže a jednotlivé kroky Montáž komína začíná základním dílem-kondenzační jímkou a revizním dílem,který je na konzoli nebo na podložce.na tento díl nasadíme potřebné muzikusy a sopouch.postupně následují komínové roury,případně kolena,nosné konzole a komínová hlava. 3.Technika spoje Trubky a tvarové díly do sebe zapadají pomocí hrdla,drážky a pásové svorky,délka zasunutí je 70 mm. V případě, že dochází ke kondenzaci(typ W1 a W2) je zapotřebí použít dodatečné těsnění. Pásová spona se umístí přes spoj a uzavře pomocí nastavitelného rychlouzávěru.

3 4.Stavební výšky, způsob uchycení. Volná stavební výška nad posledním držákem je 3 m maximální vzdálenost mezi dvěma držáky je 4 m.vzdálenosti dalších nosných částí určuje tabulka.

4 Použitý montážní materiál(šrouby a hmoždinky) musí odolávat korozi a staticky odpovídat předpokládanému zatížení-viz.další tabulka. Dodávaný spojovací materiál vyhovuje montáži do betonu a lze jej použít do stavební výšky komínu 20 m. K tabulce použité síly hmoždinek a staveb.odstup od zdi Při délce komínu do 8 m lze použít slabší spojovací materiál (koef. 0,63), při délce nad 20 m vynásobte údaje koeficientem 1,38. Každá část nosných prvků musí být přichycena alespoň 2 šrouby. 5. Odstupy od hořlavých konstrukcí Při průchodu konstrukcí z hořlavého materiálu musí být otvor pro komín o 40 cm větší než je průměr vnitřní trubky(tj. o 34 cm od vnějšího pláště). Odstupy od svislých konstrukcí jsou závislé na použitém palivu a určeny označením komína dle ČSN EN 1443.

5 6.Výška komín. připojení a průchod zdmi. Výška připojení do sopouchu je určena vyřešením vnitřního odkouření od topidla.stoupání vnitřního kouřovodu je minim. 3º(u kondenzačních komínů) Prostup zdí musí být proveden v souladu se statickým zatížením stavby,v dostatečné velikosti a v souladu s požárními předpisy. 7. Montáž základních dílů. a)založení komínu na nosné konzoli 1.Umístíme nosné konzole v potřebné výši ( Hm ) pomocí 4 šroubů podle šířky desky kondenzační jímky. 2.na ukotvenou konzoli přišroubujeme kondenzační jímku podle určeného odstupu od vnější stěny (celý postup kontrolujeme vodováhou).

6 b)založení komínové nohy na podlaze nebo nosném fundamentu 1.Na podlahu přišroubujeme v požadovaném odstupu základovou desku. 2.Na jednoplášťovou nohu sesadíme základní díly až po sopouch.podle výšky prostupu zdí zkrátíme komínovou nohu( Hasf ) 8.Spodní čistící otvory a díly Čištění komínu může být provedeno těmito způsoby: 1.Dílem s různými komínovými dvířky. 2.Nádobou na saze s odnímatelným dnem.

7 9.Sopouch,sopouchové prodloužení a komínové zaústění. U kolmého sopouchu existují 2 provedení podle tloušťky zdi a odstupu komínu od zdi. -podle WA a podle použitého sopouchu určíme délku prodloužení L mezi vnitřní zdí a připojením sopouchu. -sesadíme sopouch,sopouchové prodloužení a zaústění, odměříme přesah X.Díly opět rozebereme,zkrátíme prodloužení ze strany hrdla a opětovně smontujeme. 10.Montáž komínu vodorovnými konstrukcemi. Pokud montujeme komín nad topidlem,mimo nosných svislých zdí, musíme vynést hmotnost komínu na ukotvenou nosnou mezikonzoli. Neustále dodržujeme minimální odstupy od hořlavých materiálů). Tato konzola musí být uvnitř osazena mřížkou (kugelfang), která zabrání poškození topidla při čištění komínu.

8 Kouřovod nasadíme na spodní část konzole a po usazení kamen jej spustíme až o 15 cm na hrdlo kamen. 11.Přímé připojení Thermu na topidlo 12.Další způsoby přichycení Komín musí být od určité délky, mimo nástěnných držáků, ještě stabilizován a uchycen do nosných kontrukcí pomocí nástěnných konzolí.(viz tabulka na straně 4.) 13.Další nosné prvky Při větší délce komínu je zapotřebí umístit mezikonzoli nebo ukotvovaní objímku.

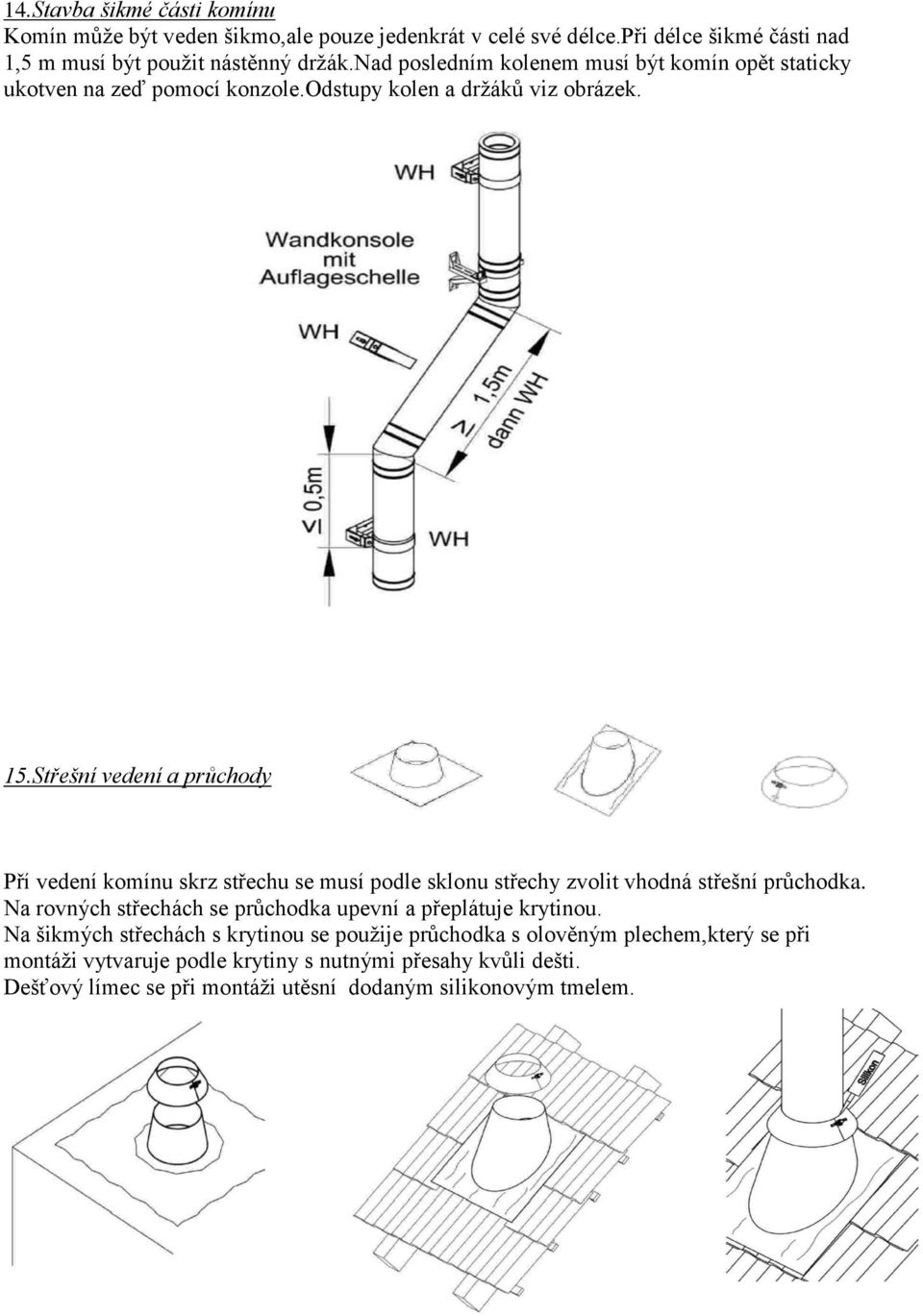

9 14.Stavba šikmé části komínu Komín může být veden šikmo,ale pouze jedenkrát v celé své délce.při délce šikmé části nad 1,5 m musí být použit nástěnný držák.nad posledním kolenem musí být komín opět staticky ukotven na zeď pomocí konzole.odstupy kolen a držáků viz obrázek. 15.Střešní vedení a průchody Pří vedení komínu skrz střechu se musí podle sklonu střechy zvolit vhodná střešní průchodka. Na rovných střechách se průchodka upevní a přeplátuje krytinou. Na šikmých střechách s krytinou se použije průchodka s olověným plechem,který se při montáži vytvaruje podle krytiny s nutnými přesahy kvůli dešti. Dešťový límec se při montáži utěsní dodaným silikonovým tmelem.

10 16.Dodatečné a další revizní otvory Při větší délce komína (nad 6 m od posledního revizního otvoru) a pokud není přístup k ústí komínu ze střechy, je nutné zřídit další kontrolní a vymetací otvor.jeho umístění zkonzultujete s kominíkem. 17. Těsnící kroužky a jejich montáž Tento způsob montáže se provádí pouze u kondenzačních(nízkoteplotních) komínů. U komínů s jmen. průměrem do 100 mm se použije silikonový kroužek, nad tento průměr je těsnění kovové. 18. Délkové upravení jednotlivých dílů V případě potřeby je zkrácení možné pouze u rovných dílů (rour ) ze strany hrdla. Drážka tedy musí zůstat! Při odřezávání a úpravě hran pomocí kovových nástrojů může dojít k porušení chemických vlastností materiálu a tím následné korozi. 19.Odvod kondenzátů Kondenzáty z plynných paliv obsahují kyselé sloučeniny a měly by být zachycovány a odborně neutralizovány.jestliže nejsou určeny speciální požadavky měly by se kondenzáty vypouštět přes filtr.
