1 Transvectory - zesilovače proudu vzduchu Kruhové Transvectory jsou ideální pro dopravu materiálů, které se mohou pohybovat v proudu vzduchu a také pro odsávání kouře a dýmu nebo různých nečistot. Protože tyto výrobky vytváří velký proud vzduchu použitím pouze malého množství stlačeného vzduchu, jejich činnost je velmi ekonomická (zesílení proudu vzduchu až 20 : 1 při použití potrubí a 60 : 1 bez potrubí). Aplikace Kruhové Transvectory se používají samostatně nebo zapojeny do potrubí, maximální proud vzduchu u největšího Transvectoru je l/min. Transvectory jsou vynikající pro ventilaci, dopravu vzduchem, sušení a chlazení. Široká řada aplikací Transvectorů zahrnuje: - dopravu materiálů (obilí, plastické granule, piliny, prach, kapsle, kovové třísky, ústřižky papíru a látek, textilní prach, odpad při lisování) - ventilace a odsávání kouře při svařování, z výfuků aut, od různých strojů, z pokovovacích lázní a jiných zdrojů plynů - čistění zásobníků s explozivním materiálem nebo toxickými plyny - váhové třídění farmaceutických a jiných lehkých materiálů - sušení tiskařských inkoustů - chlazení tvářených součástí a odlitků Vlastnosti Transvectorů: - nemají žádné pohyblivé součásti - bez údržby - snadné seřízení proudu vzduchu - bez elektrické energie, bez nebezpečí exploze, bez elektromagnetického rušení - značně levnější než elektrické ventilátory s regulací - nejsou potřeba žádné ochranné a bezpečnostní prvky - okamžité zapnutí a vypnutí - snadná montáž a připojení k potrubí - pohyb vzduchu při atmosférickém tlaku bez vzduchové kapsy - efektivnější než Venturiho trubice nebo ejektor - velmi tiché - pro správnou činnost Transvectorů je nezbytné použít čistý filtrovaný vzduch (5-mikronový filtr) Round Transvector - specifikace 1/

2 Princip činnosti Transvectory využívají impulsní princip stlačeného vzduchu. Vzduch vycházející z kruhového ústí o šířce 0,05 mm a rychlosti 300 m/s strhává a nasává okolní vzduch do silného usměrněného proudu vzduchu. Množství vyfukovaného vzduchu je až 60 krát větší než množství stlačeného vzduchu. Modely a specifikace kruhových Transvectorů Model Vnitřní průměr (mm) Spotřeba stlačeného vzduchu při 5,5 Spotřeba stlačeného vzduchu při 6,9 Zesílení při zapojení do potrubí Výstupní proud vzduchu v potrubí (l/min.) bar (l/min.) bar (l/min.) 901B (mosaz) : XSS (nerez) : (hliník) : XSS (nerez) : (hliník) : XSS (nerez) : (hliník) : Pracovní teploty Transvectorů Model Minimální pracovní Maximální pracovní Materiál Transvectoru teplota ( C) teplota ( C) 901XSS nebo 430 bez O nerez ocel kroužku 902XSS nebo 430 bez O nerez ocel kroužku 903XSS nebo 430 bez O nerez ocel kroužku hliník hliník hliník Poznámka: Odstranění O kroužku má minimální efekt na vlastnosti. Round Transvector - specifikace 2/

3 Transvectory sání a výtlak Round Transvector - specifikace 3/

4 Příklady použití: Model 903 odsávání třísek při obrábění Model 903 odsávání kouře při svařování Model 902 odstranění vody z horní části plechovek při výrobě konzerv. Round Transvector - specifikace 4/

5 Model 902 chlazení extrudovaného PVC pohybujícího se vnitřkem Transvectoru. Model 903 odsávání kouře a částic při broušení gumy. Model 902 odsávání odstřižků papíru při výrobě samolepek Round Transvector - specifikace 5/

6 Model 902 i 903 dopravu plastových granulí do zásobníku vstřikovacího stroje až do výšky 3 m, množství 2,3 kg/min. Ofukování nástroje a obrobku a odsávání třísek při obrábění pomocí Model 903 Transvector Obchodní zastoupení firmy VORTEC: LONTECH surface treatment, s.r.o., CZ Býšť 34 (okres Pardubice) Tel.: , Tel.: , lontech@lontech.cz Internet: Round Transvector - specifikace 6/

7 Transvector Jet Model 901XSS 2-55/64" (73 mm) 23/32" (18 mm) SUCTION END 1" (25 mm) outside diameter 0.39" (10 mm) minimum inside diameter 1-1/4" (32 mm) diameter OUTLET END 0.79" (20 mm) outside diameter 0.6" (16 mm) minimum inside diameter 0.39" (10 mm) Compressed Air Inlet 1/8-27 NPT (F) 25/32" (20 mm) SPECIFICATIONS Throat Diameter Air Consumption Ducted Output Weight Product Amplification inch mm SCFM SLPM SCFM SLPM oz g 901XSS : Note: Specifications are for 100 psig (6.9 bar) compressed air. An ITW Company Carver Road sales@vortec.com Cincinnati, OH

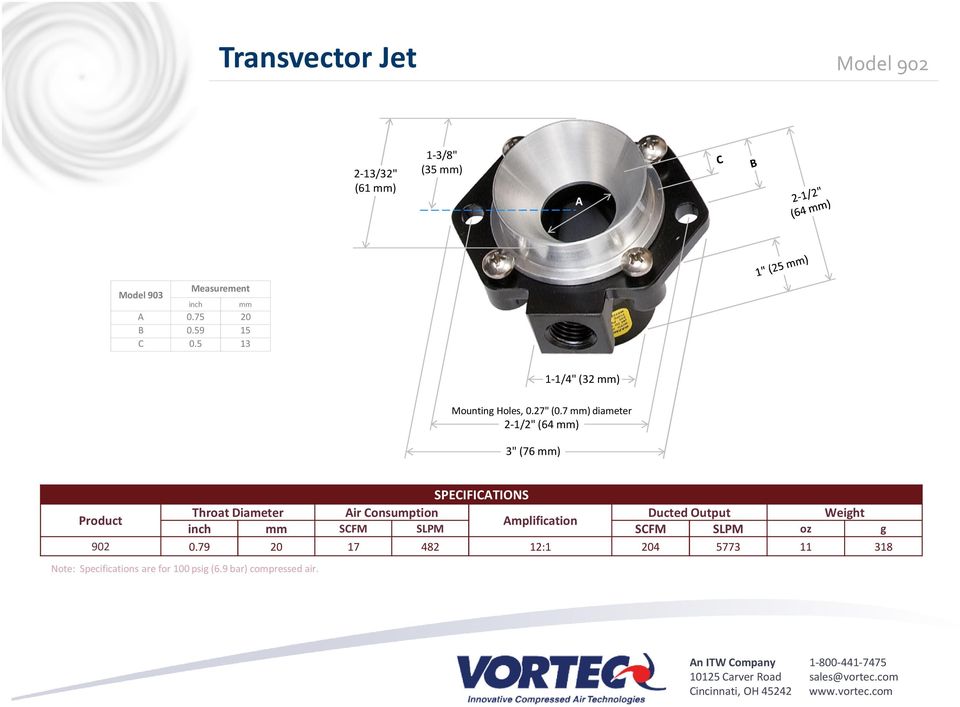

8 Transvector Jet Model /32" (61 mm) 1-3/8" (35 mm) A Model 903 Measurement inch mm A B C /4" (32 mm) Mounting Holes, 0.27" (0.7 mm) diameter 2-1/2" (64 mm) 3" (76 mm) SPECIFICATIONS Throat Diameter Air Consumption Ducted Output Weight Product Amplification inch mm SCFM SLPM SCFM SLPM oz g : Note: Specifications are for 100 psig (6.9 bar) compressed air. An ITW Company Carver Road sales@vortec.com Cincinnati, OH

9 Transvector Jet Model 902XSS 2-15/16" (75 mm) OUTLET END 1-3/16" (30 mm) outside diameter 1" (25 mm) minimum inside diameter SUCTION END 1-1/2" (38 mm) outside diameter 0.8" (20 mm) minimum inside diameter Compressed Air Inlet 1/4" 18 NPT (F) (located at the back) 15/32" (12 mm) 7/8" (22 mm) SPECIFICATIONS Throat Diameter Air Consumption Ducted Output Weight Product Amplification inch mm SCFM SLPM SCFM SLPM lb g 902XSS : Note: Specifications are for 100 psig (6.9 bar) compressed air. An ITW Company Carver Road sales@vortec.com Cincinnati, OH

10 Transvector Jet Model 903 B 3/8"-18 NPT (F) C Model 903 Measurement inch mm A B C " (51 mm) Mounting Holes, 0.27" (7 mm) in diameter 3.6" (90 mm) 4.1" (103 mm) SPECIFICATIONS Throat Diameter Air Consumption Ducted Output Weight Product Amplification inch mm SCFM SLPM SCFM SLPM lb g : Note: Specifications are for 100 psig (6.9 bar) compressed air. An ITW Company Carver Road sales@vortec.com Cincinnati, OH

11 Transvector Jet Model 903XSS 19/32" (15 mm) 15/16" (24 mm) SUCTION END 2-1/2" (64 mm) outside diameter 1.6" (40 mm) minimum inside diameter OUTPUT END 2" (50 mm) outside diameter 1.8" (46 mm) inside diameter 2-3/4" (70 mm) diameter 1-3/16" (30 mm) Compressed Air Inlet 3/8" 18 NPT (F) SPECIFICATIONS Throat Diameter Air Consumption Ducted Output Weight Product Amplification inch mm SCFM SLPM SCFM SLPM lb kg 903XSS : Note: Specifications are for 100 psig (6.9 bar) compressed air. An ITW Company Carver Road Cincinnati, OH

12 Transvector Jet Model " (79 mm) 3.5" (89 mm) Model 904 Measurement inch mm A B Mounting Holes 0.53" (13 mm) diameter 6.5" (165 mm) 7.8" (198 mm) 1/2"-14 NPT (F) SPECIFICATIONS Throat Diameter Air Consumption Ducted Output Weight Product Amplification inch mm SCFM SLPM SCFM SLPM lb kg : Note: Specifications are for 100 psig (6.9 bar) compressed air. An ITW Company Carver Road sales@vortec.com Cincinnati, OH
